KAVAN Smart PRO KSW18 Nouzový vypínač - Návod k obsluze

Úvod

Gratulujeme k zakoupení KAVAN Smart PRO KSW18 Nouzový vypínač, výkonného digitálního spínače s opticky odděleným spínacím obvodem. Díky vysoké odolnosti proti rušení a galvanickému oddělení signálu je vhodný pro použití jako nezávislý spínač zapalování spalovacího motoru. Lze jej ovládat pomocí RC kanálu z přijímače, mechanickým spínačem nebo jejich kombinací. Zařízení nabízí široké možnosti konfigurace.

Vlastnosti

• Opticky oddělený spínací obvod s nezávislým napájením.
• Podpora různých typů zátěže: motory, relé, osvětlení, topná tělesa.
• Možnost připojení magnetického, mechanického nebo elektronického tlačítka či spínače (volitelná podpora dotykového spínače).
• Dva ovládací vstupy spínače pro zvýšení bezpečnosti.
• Podpora telemetrie Duplex EX a FrSky (pro konfiguraci).
• Konfigurace pomocí vysílače nebo PC softwaru MAV Manager.
• Možnost aktualizace firmwaru.

Technické údaje

Specifikace	KSW18
Rozměry	50×19×10 mm
Hmotnost včetně kabelů	19 g
Hmotnost včetně kabelů a kombinovaného magnetického/dotekového vypínače	24 g
Kabely	3×1 mm² (17AWG)
Konektory	–
Trvalý proud	18 A
Špičkový proud (2s)	30 A
Provozní proud	< 10 mA
Provozní teplota	(-20)-85 °C
Napájecí napětí (vstup Rx)	4–16 V
Napájecí napětí (izolovaný spínací obvod)	5-26
Telemetrie	Duplex EX, FrSky (pouze konfigurace)
Podpora dotykového vypínače	Ano
BEC	Ne
Volitelný dotykový/mechanický spínač/tlačítko	Ano
Stavová LED	Ano

Instalace

Zařízení zapojte podle přiloženého schématu. Spínací bod a polaritu vstupního RC signálu lze upravit v nastavení.

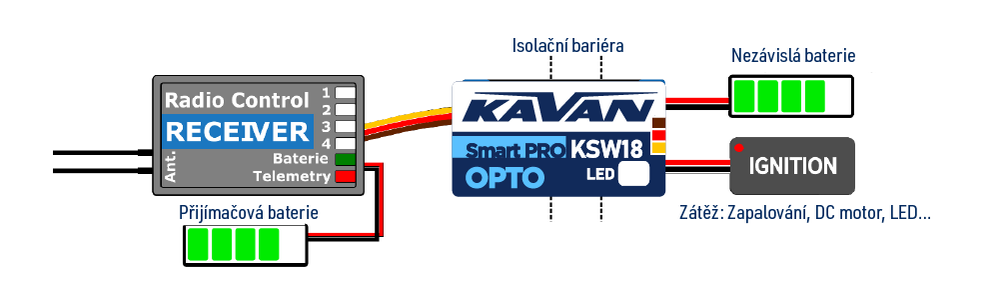

Základní zapojení s dvěma bateriemi

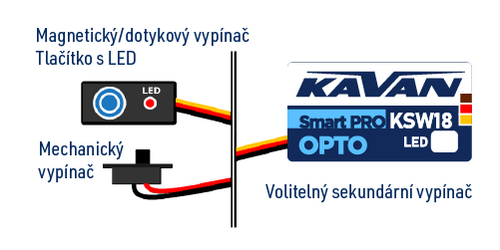

Připojení mechanického/elektronického spínače

KSW18 umožňuje kombinaci dvou řídicích vstupů pro zvýšení provozní bezpečnosti. Ve výchozím stavu je aktivní pouze primární vstup (signál z přijímače). Pokud chcete snížit riziko neúmyslného zapnutí například zapalování motoru, můžete využít kombinaci primárního a sekundárního vstupu.

Instalace dotykového spínače

• Umístěte dotykové tlačítko kamkoli na model na povrch vyrobený z nevodivého materiálu.
• Nechejte stavovou LED viditelnou z vnějšku trupu.

Postup aktivace

• Připojte přijímačovou baterii ke KSW18 a dotkněte se tlačítka. Stavová LED by měla začít blikat. Pokud ne, zvyšte prosím parametr Citlivost doteku v konfiguraci.
• Dotkněte se tlačítka po dobu přibližně 2 sekund. Po prvním bliknutí začne LED opakovaně blikat. V tuto chvíli tlačítko uvolněte. Hlavní výstup bude aktivován.

Telemetrie a nastavení

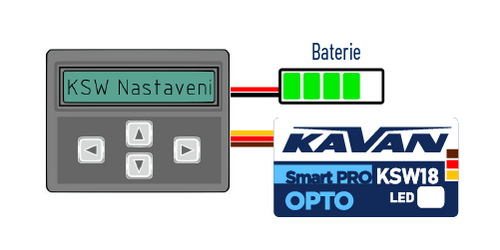

Zařízení je kompatibilní s terminálem JETIBOX, které můžete použít pro nastavování. Menu JETIBOXu je rozděleno do tří sekcí:

• Aktuální hodnoty – Zobrazuje aktuální telemetrické údaje (např. teplotu) včetně minimálních a maximálních hodnot.
  • Reset Min/Max - stiskněte současně tlačítka vlevo a vpravo pro resetování všech minim a maxim.
• Nastavení – základní konfigurace zařízení.
  • Jazyk – zvolte si jazyk obrazovky JETIBOXu
  • Typ vstupu – určuje hlavní ovládací vstup spínače:
    • Servo signál (výchozí) – Spínač je ovládán PWM signálem z přijímače.
    • Napěťová úroveň – Ovládání pomocí logické napěťové úrovně na vstupu Rx (2,0 – 5.0 V = zapnuto, 0 - 0,7 V = vypnuto). Napájení KSW18 je vždy zajišťováno trojlinkou „Rx“. Na vstupu je automaticky aktivní pulldown rezistor.
    • Sériová linka – Lze použít libovolný kanál sériové sběrnice (např. S.Bus, EX Bus, P2Bus, F.Port nebo F.Bus). Kabel Rx musí být připojen na výstup sběrnice přijímače.
  • Prahová hodnota servosignálu – Nastavení prahové hodnoty PWM signálu pro přepnutí výstupu. Signál vyšší než tato hodnota (výchozí: 1,5 ms) aktivuje výstup.
  • Sériový kanál – Výběr konkrétního kanálu, pokud je vstupní typ nastaven na Sériová linka.
  • Sekundární vstup (Žádný / Mechanický / Hall / Tlačítko / Dotyk). Volitelný druhý ovládací vstup spínače. Sekundární vstup může být vybaven stavovou LED.
  • Citlivost dotyku – Upravuje citlivost dotykového tlačítka. Vyšší citlivost umožňuje instalaci pod silnější kryt (např. trup modelu), ale může také zvýšit náchylnost k falešným aktivacím.
  • Chování spínače – Nastavení logiky spínání podle vstupů:
    • Pouze primární vstup (výchozí) – Spínač je ovládán pouze hlavním vstupem.
    • Primární a sekundární vstup – Pro aktivaci výstupu musí být aktivní oba vstupy současně. Pokud některý z nich přestane být aktivní, výstup se vypne.
    • Pouze sekundární vstup – Spínač je ovládán výhradně druhým vstupem.
  • Invertovat výstup – Přepíná logiku výstupu (např. „aktivní nízký“ místo „aktivní vysoký“).
  • Požadovaná pozice po zapnutí – Určuje chování výstupu při zapnutí zařízení:
    • Libovolná pozice (výchozí) – Výstup se řídí vstupem ihned po startu.
    • Pozice Vypnuto – Výstup zůstává po zapnutí vypnutý a aktivuje se až poté, co vstupní signál rovněž přejde do stavu vypnuto.
    • Pozice Zapnuto – Výstup je po zapnutí zapnutý a vstup musí být také aktivován..
  • Chování při ztrátě signálu (FailSafe) – Nastavení výstupu při ztrátě řídicího signálu:
    • Opakovat – Zachová poslední známý stav.
    • Vypnout – Výstup přejde do stavu vypnuto.
    • Zapnout – Výstup přejde do stavu zapnuto.
  • Zpoždění FailSafe – Nastaví dobu (v sekundách) mezi posledním známým signálem a aktivací FailSafe režimu.
• Servis – Zobrazuje verzi zařízení a umožňuje obnovení továrního nastavení.

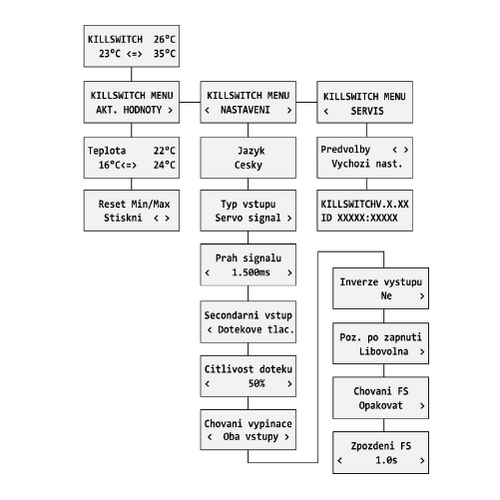

Struktura menu JETIBOX

Integrace FrSky

Spínač KSW18 je kompatibilní s přijímači podporujícími protokoly FPort a FBus, což umožňuje jak přenos řízení a telemetrie, tak konfiguraci. KSW18 přijímá informace z kanálů a zpětně odesílá telemetrická data. Může dekódovat všechny protokoly od FBus 8 až do FBus 24, ale pouze prvních 16 kanálů může být použito pro interní funkce spínání.

Pro nastavování zařízení je vyžadován systém Ethos (minimální verze 1.6.0). Je nutné stáhnout odpovídající Lua aplikaci do svého vysílače a umístit ji do složky “scripts”. Aplikaci spustíte z druhé stránky Konfiguračního menu. Upozorňujeme, že k telemetrické sběrnici by měl být připojen pouze jeden spínač KSW18, aby se předešlo konfliktům adres.

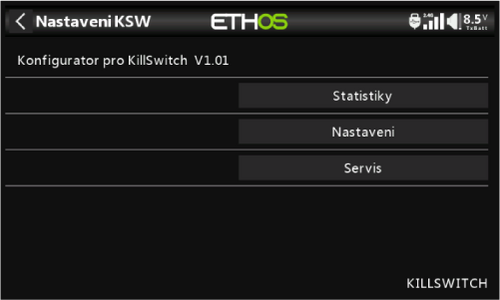

Aplikace KillSwitch Config je dostupná v Konfiguračním menu vysílače	Hlavní menu spínače zobrazuje stav zařízení a nabízí odkazy na všechna podmenu.

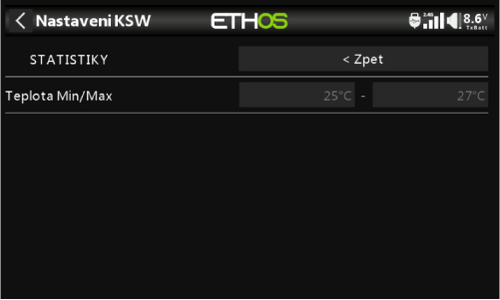

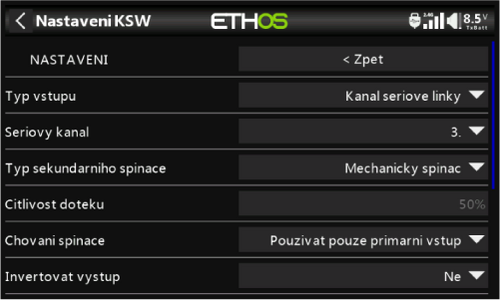

Obrazovka statistik.	Nastavení vstupů.

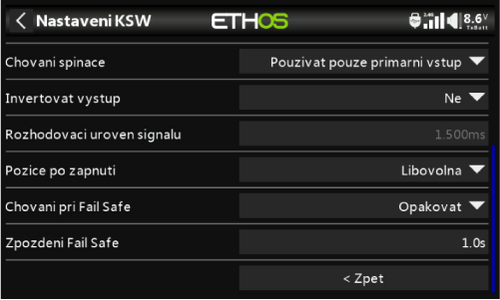

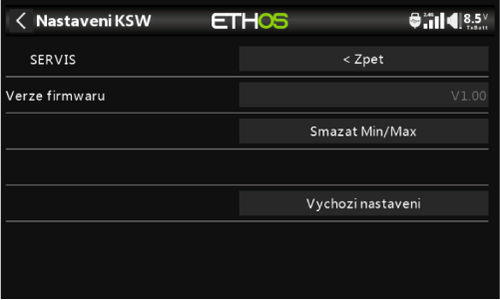

Nastavení fail-safe.	Servis.

Bezpečnostní informace

• Používejte KSW18 vždy v suchém prostředí a nepřekračujte limity pro dané zařízení, které jsou uvedeny v tomto návodu. Nikdy nevystavujte zařízení přílišnému horku ani chladu.
• Neodstraňujte plastový kryt ze zařízení a nesnažte se jej fyzicky upravovat. Mohlo by tímto dojít k totální destrukci a k zamítnutí jakýchkoli nároků na reklamaci.
• Vždy zkontrolujte polaritu připojených kabelů. Nikdy polaritu neobracejte – mohlo by tím dojít k totální destrukci.
• Vždy používejte napájecí zdroj dostatečně dimenzovaný podle spotřeby připojené zátěže. Nikdy nepřekračujte maximální povolené provozní napětí.

Aktualizace firmware

Aktualizace firmwaru pro KSW18 lze nahrát z PC pomocí USB interface. Požadované programy a soubory jsou k dispozici na stránkách www.mavsense.com.

Nainstalujte do počítače software MAV Manager, ovladače pro USB interface a zkontrolujte systémové požadavky.

1. Odpojte všechna zařízení připojená ke KSW18.
2. Připojte USB interface k počítači, spusťte MAV Manager - Updater a vyberte správný COM port.

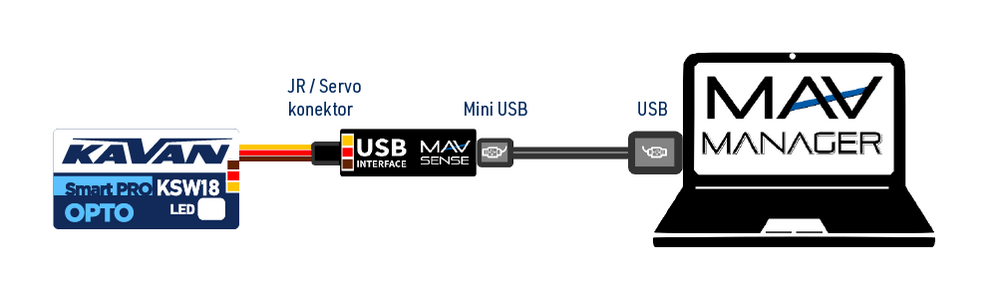

3. Připojte KSW18 podle obrázku níže – použijte port s označením Rx.
4. Vyberte odpovídající soubor *.BIN a stiskněte tlačítko Aktualizovat.

Konfigurace přes počítač

Je možné využít software MAV Manager (verze 1.16.0 a novější) k pohodlné konfiguraci všech parametrů KSW18, zobrazení telemetrie v reálném čase či zálohování konfigurace. Nabídka programu obsahuje čtyři tlačítka v horní nástrojové liště:

• Znovu načíst – vynutí opětovné načtení konfigurace ze zařízení.
• Import – importuje nastavení ze souboru. Pokud máte několik zařízení a chcete, aby byly všechny shodně nastavené, jednoduše importujte stejný soubor s nastavením do každého zařízení.
• Export – exportuje nastavení do souboru. Můžete snadno vytvořit záložní konfiguraci, která bude

uložena ve vašem PC. Po vytvoření zálohy můžete experimentovat s nastavením a později se vrátit zpět k původní konfiguraci stisknutím tlačítka „Import“ a výběrem původního uloženého souboru.

• Výchozí nastavení – resetuje KSW18 do výchozího továrního nastavení a znovu načte celou konfiguraci.

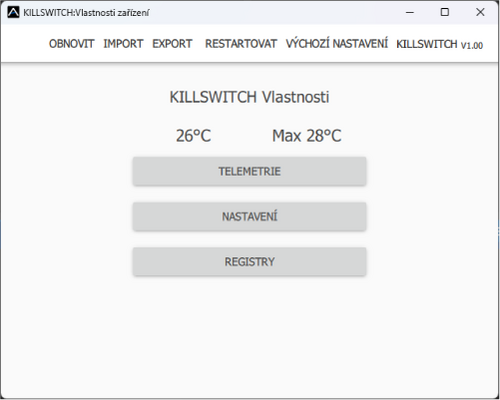

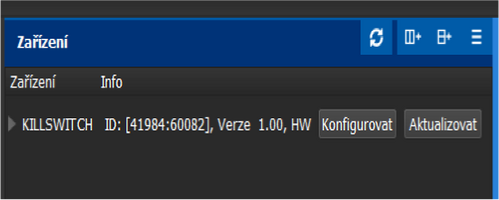

Připojte KSW18 k počítači pomocí rozhraní USB. Zařízení bude automaticky detekováno programem MAV Manager.	Vlastnosti zařízení jsou dostupné po stisknutí tlačítka „Konfigurovat“.

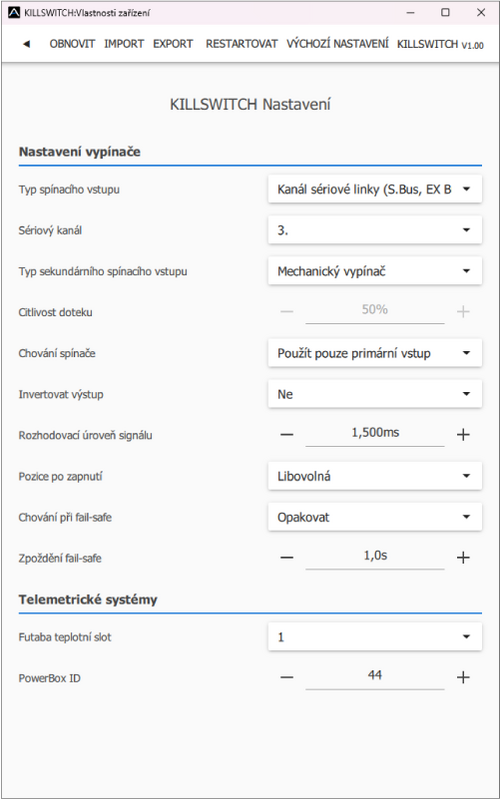

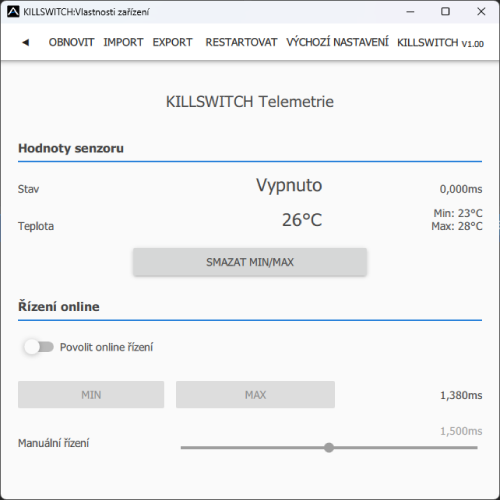

Telemetrie v reálném čase s hodnotami min/max. Povolením online řízení si můžete vyzkoušet správnou reakci na vstupní signál. MAV Manager je také schopen vytvořit soubor záznamu z telemetrických dat v reálném čase, který lze prohlížet, analyzovat, importovat a exportovat.	Nastavení KSW18. Při každé změně konfigurace se nová hodnota okamžitě přenese do expanderu a uloží do paměti. Dodatečné potvrzení není potřeba.
