KAVAN Vibe - Návod ke stavbě

Úvod

Blahopřejeme vám k zakoupení 3D akrobatického speciálu VIBE. Stali jste se majiteli modelu s konstrukcí z takřka nerozbitného pěnového EPP (extrudovaný polypropylen) poháněného výkonným střídavým motorem napájeným z LiPo akumulátorů. Každý, kdo již zvládá létání s modelem s křidélky, si užije pilotáž VIBE - ať už ho bude vodit po obloze v plynulých obratech klasické akrobacie nebo viset na vrtuli v 3D stylu!

KAV02.8028 KAVAN Vibe - modrá   |   KAV02.8029 KAVAN Vibe - zelená   |   KAV02.8030 KAVAN Vibe - oranžová

Upozornění

• Tento RC model není hračka. Je určen k provozování osobami staršími 15 let.
• Model dokončete a připravte k letu PŘESNĚ podle návodu. Model NEUPRAVUJTE, v opačném případě automaticky ztrácí záruka svoji platnost.
• Model provozujte opatrně a ohleduplně, důsledně se řiďte pokyny v tomto návodu.
• Před každým letem se ujistěte, že model je v prvotřídním stavu, dbejte, aby všechny části pracovaly správně, a model nebyl poškozený.
• S modelem létejte na vhodné ploše bez překážek, stromů, elektrických vedení apod. Vyhledejte bezpečné místo, mimo cesty a veřejné komunikace, dbejte na bezpečnost přihlížejících diváků.

Ještě než začnete

1. Pokud zatím nejste zkušený pilot RC modelů, začněte vyhledávat zkušeného modeláře, který před prvním vzletem zkontroluje váš nový model, zalétá jej a vytrimuje a poskytne vám pomoc během prvních letů. RC modely jsou přece jen poněkud složité, a zkušený modelář může rychle prověřit váš model - a vy získáte jistotu, že úspěchu prvních letů nestojí nic v cestě.
2. Prosíme, model sestavujte přesně podle návodu. Nepokoušejte se model jakýmkoliv způsobem upravovat nebo měnit, protože tím můžete způsobit zhoršení jeho letových vlastností. Pokud provedete jakékoliv úpravy, které nejsou v souladu s tímto návodem, činíte tak výhradně na svoji vlastní odpovědnost.
3. Než začnete, prosím, zkontrolujte celý obsah stavebnice podle návodu, abyste měli jistotu, že žádná část nechybí nebo není poškozena. Při rozbalování postupujte, opatrně, nic zbytečně neroztrhávejte a nerozřezávejte - nepočínejte si, prosím, jako netrpělivá novomanželka při rozbalování svatebních darů. Tímto způsobem se také lépe seznámíte se všemi částmi modelu. Pokud zjistíte, že nějaký díl chybí nebo je poškozený, prosím, neprodleně kontaktujte prodejce, u kterého jste model zakoupili.
   Poté, co si stavebnici odnesete domů a začnete se s ní podrobněji seznamovat, může se vám stát, že z nějakého důvodu ztratíte původní nadšení a elán - model může být třeba příliš velký, jeho stavba se může ukázat složitější a časově náročnější, než jste čekali. To se může stát každému. V tom případě, prosím, nepokračujte dále. Pokud budete schopni model vrátit v původním, úplném a neporušeném stavu, nebude vám prodejce činit potíže při jeho vrácení nebo výměně za jiný. Mějte, prosím, na paměti, že jakmile model začnete stavět, prodejce jej již nemůže jednoduše vzít zpět.
4. Návod obsahuje zřetelně vyznačenou polohu těžiště a doporučené výchozí velikosti výchylek ovládacích ploch. Dodržení správné polohy těžiště je naprosto zásadní podmínkou pro to, aby byl model ovladatelný a letuschopný. Správnou polohu je nutno bezpodmínečně dodržet. Pro první vzlet model zkompletujte tak, aby těžiště odpovídalo údaji v návodu - to je bezpečná hodnota pro zkušeného pilota, který je seznámen s chováním modelu v plném rozsahu běžných letových rychlostí. Těžiště více vpředu znamená model „hodnější“, stabilnější a snáze ovladatelný. Zadní poloha těžiště značí model „živější“, s menší stabilitou, s rychlejšími reakcemi na řízení a celkově náročnější na ovládání - proto je vhodné začít s přední polohou těžiště, a teprve poté, co s pilotáží modelu seznámíte a sžijete, můžete začít experimentovat.

Zásady bezpečného provozu

• Jakožto vlastník tohoto výrobku jste výhradně zodpovědný za to, že je provozován způsobem, kterým neohrožujete sebe ani ostatní, ani nevede k poškození výrobku nebo jiným škodám na majetku. Model je ovládán prostřednictvím vysokofrekvenčního signálu, který může podléhat rušení z vnějších zdrojů mimo vaši kontrolu. Nikdy také nelze zcela vyloučit možnost nějaké závady na modelu nebo pilotážní chyby, takže je vhodné vždy létat s modelem tak, aby se všech směrech nacházel v bezpečné vzdálenosti od okolních předmětů a osob, protože tato vzdálenost pomůže zabránit zranění nebo škodám na majetku.
• Vždy se řiďte návodem, abyste si mohli užívat bezpečný a spolehlivý model.
• Pozor na otáčející se vrtuli! Zabraňte jejímu kontaktu s volnými předměty, které by se mohly namotat - např. volné části oděvu - nebo s dalšími předměty, jako jsou tužky, šroubováky atd.. Dbejte, aby otáčející se vrtule byla v bezpečné vzdálenosti od prstů a obličeje - vašeho i ostatních lidí a zvířat.
• Pokud s modelem nelétáte, neponechávejte pohonný akumulátor připojený. Regulátor i při staženém plynu odebírá určitý proud, který by při déletrvajícím připojení (hodiny, dny) mohl způsobit hluboké vybití pohonného akumulátoru s rizikem jeho zničení a možností vzniku požáru.
• Udržujte všechny chemikálie, malé části modelu a veškerá elektrické zařízení mimo dosah dětí.
• Voda a vlhkost mohou způsobit poškození elektroniky. Zabraňte působení vody na všechno vybavení, které není speciálně navrženo a vyrobeno jako odolné vůči tomuto působení.
• Model je zhotoven v převážné většině z plastů; není nehořlavý. Model nesmí být vystaven působení vyšších teplot (v blízkosti zdrojů tepla, na přímém slunci, v uzavřeném interiéru auta apod.), jinak hrozí nebezpečí zdeformování pěnového draku modelu nebo jiné škody.

Technické specifikace

Rozpětí	1000 mm
Délka	1030 mm
Hmotnost	750–800 g

Pro dokončení modelu budete ještě potřebovat

• Nejméně čtyřkanálový vysílač a přijímač, pohonnou jednotku, 3–4S LiPo akumulátor a serva - viz kapitola „Doporučené pohonné systémy a serva“.
• Běžné modelářské nářadí: modelářský nůž (KAV66.770), šroubováky, kleště, elektrickou vrtačku s vrtáky, brusný papír 180–360 atd.
• Lepidla: střední a řídké vteřinové lepidlo (KAV56.9951, KAV56.9952), aktivátor pro vteřinové lepidlo (KAV56.9958/KAV56.9959), tavné lepidlo.

Doporučené pohonné systémy a serva

• Rekreační 3D: Pro začínající a rekreační piloty, kteří si chtějí vychutnat 3D akrobacii bez nároků na drtivě extrémní obraty.
• 3D: Pro piloty, kteří to mají rádi horké a 3D.

Pozn.: Při použití analogových serv vyhoví 40–50A regulátory s dobrým lineárním BEC stabilizátorem napájení; použijete-li digitální serva, je nutno sáhnout pro regulátory s výkonným spínaným SBEC stabilizátorem.

	3S LiPo - Rekreační 3D	3S LiPo - 3D	4S LiPo - 3D
Motor	KAVAN C3536-1000	KAVAN C3536-1000	KAVAN C3536-1000
Vrtule	APC 11×4.7" SF	APC 11×4.7" SF	APC 10×4.7" SF
Regulátor	KAVAN R-40SB Plus	KAVAN R-50SB Plus	KAVAN R-50SB Plus
Akumulátor	KAVAN LiPo 11,1V 1800mAh 40/80C	KAVAN LiPo 11,1V 1300mAh 40/80C	KAVAN LiPo 14,8V 1300mAh 40/80C
Serva	KAVAN GO-13MG	KAVAN GO-1013MG	KAVAN GO-1013MG

Instalace RC soupravy a příprava k letu

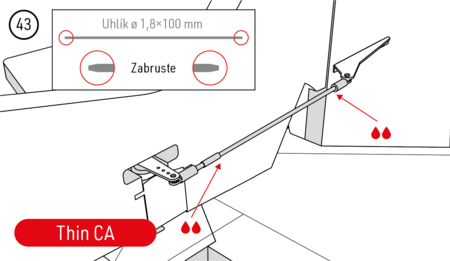

• Při instalaci a zapojování palubní RC soupravy se řiďte návodem k její obsluze. Správné délky táhel - viz stavební kroky 37, 43 a 45.
• Po úplném sestavení modelu zapojte palubní RC vybavení a přezkoušejte činnost serv - správný smysl a velikost výchylek. Pokud má některé kormidlo příliš velké výchylky, posuňte táhlo na páce serva blíže ke středu (nebo na páce kormidla dále od kormidla). Pokud by naopak výchylka byla příliš malá, postupujte právě opačným způsobem.

Doporučené výchylky	Malé výchylky		Velké výchylky
	Výchylky	Expo	Výchylky	Expo
Křidélka	± 20°	30–40 %	± 35° nebo více	40 %
Výškovka	± 30°	30–40 %	± 50° nebo více	40 %
Směrovka	± 35°	40–45 %	± 47°	45 %

• Malé výchylky uvedené v tabulce jsou vhodné pro méně zkušené piloty a klasickou akrobacii. Velké výchylky jsou určeny pro3D akrobacii a zkušené piloty, kterým umožní naplno využít schopnosti modelu.
• Zkontrolujte smysl otáčení vrtule. Pokud by byl nesprávný, prostě mezi sebou prohoďte kterékoliv dva z trojice vodičů mezi regulátorem otáček a motorem.

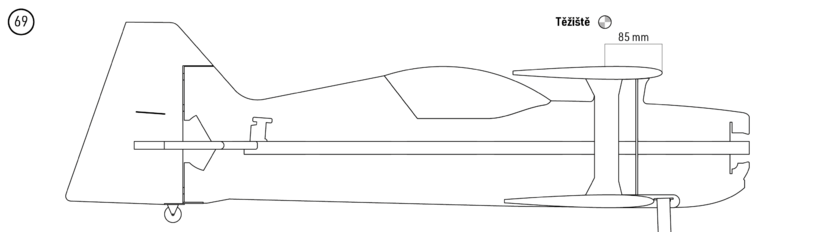

• Pohonný akumulátor upevněte pomocí suchého zipu ke spodní svislé části trupu tak, abyste dosáhli správné výchozí polohy těžiště (85 mm, obr. 69). Po zalétání můžete dle vašich zvyklostí a stylu pilotáže polohu těžiště doladit.
• Před prvním vzletem naplno nabijte akumulátory ve vysílači i pohonné pro model, přezkoušejte funkci RC soupravy a proveďte zkoušku dosahu dle návodu k obsluze RC soupravy. Dosah s motorem běžícím na plný plyn nesmí být o mnoho (ne více než 10%) menší, než s motorem vypnutým. Pokud není zkouška dosahu 100% úspěšná, nepokoušejte se o vzlet.
• Pokud nejste zkušeným pilotem RC modelů nebo ještě nemáte větší zkušenosti s daným typem modelů, svěřte raději první let do rukou zkušeného pilota. Není to žádná ostuda - i skutečná letadla zalétávají nejprve zkušení tovární piloti. Pravděpodobně v každém modelářském klubu najdete superzkušeného pilota, který zalétává modely značné části ostatních členů.

Létání

Zalétání a vytrimování modelu je bez záludností; odpovídá typickým strojům této velikosti a uspořádání - a pro středně pokročilého pilota, jemuž jsou tyto modely určeny, nebude představovat problém.

Seznam dílů

Hlavní součásti

Díl	Počet	Materiál	Rozměry	Krok
Návod	1	Papír	A4
Trup - svislá část	1	EPP		26
Trup - vodorovná část	1	EPP		19

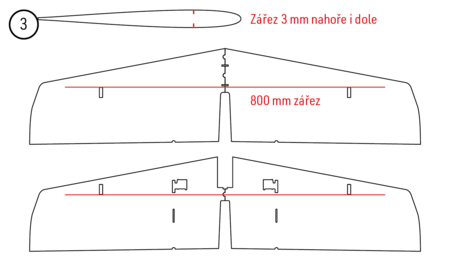

Horní křídlo - levé + pravé	1+1	EPP		2
Spodní křídlo - levé + pravé	1+1	EPP		2
Kabina	1	EPP		26
Směrovka	1	EPP		32
Vodorovná ocasní plocha	1	EPP		16
Vzpěra křídel	2	EPP		34
Pouzdro podvozku pěnové	2	EPP		29
Kryt kola - vnitřní část	2	EPP		53
Kryt kola - vnější část	2	EPP		53
Hlavní podvozek	1	Uhlík		47
Svislá výztuha trupu	2	Překližka	3 mm	28

Svazek uhlíkových dílů

Díl	Počet	Materiál	Rozměry	Krok

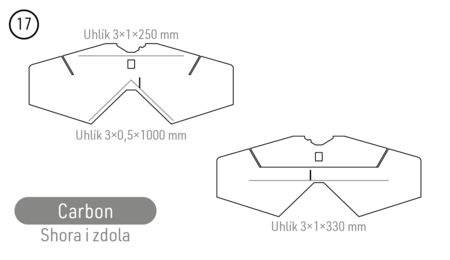

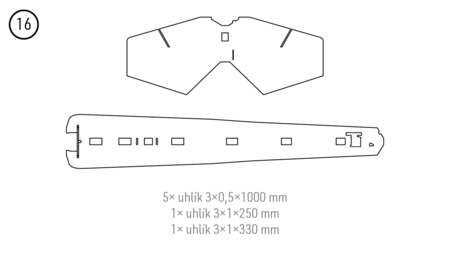

Uhlíková pásnice	5	Uhlík	3×0,5×1000 mm	20, 22
Uhlíková pásnice	1	Uhlík	3×1,0×330 mm	17
Uhlíková pásnice	1	Uhlík	3×1,0×250 mm	17
Uhlíková pásnice	2	Uhlík	3×0,5×200 mm	34

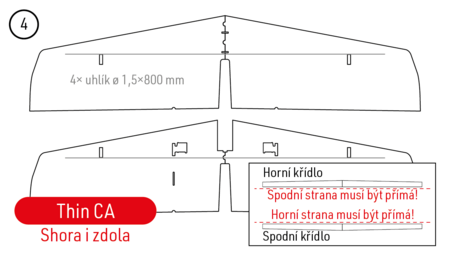

Uhlíková tyčka	4	Uhlík	Ø1,5×800 mm	4

Sáček s drobným příslušenstvím

Díl	Počet	Materiál	Rozměry	Krok
Motorová přepážka	1	Překližka	3 mm	15
Závěs směrovky	3	Plast		32

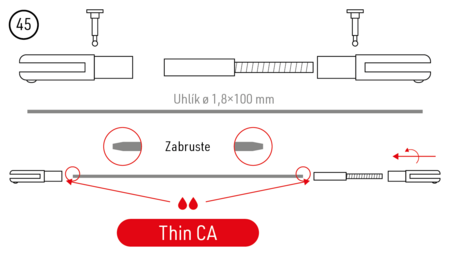

Táhlo výškovky	1	Uhlík	Ø1,8×100 mm	45
Táhlo směrovky	1	Uhlík	Ø1,8×100 mm	45
Páka křidélka	2	Plast		9

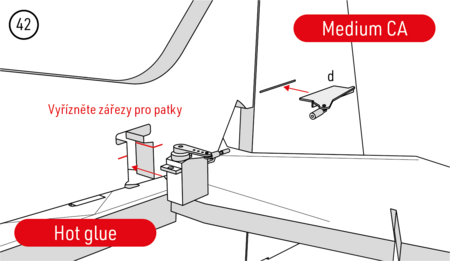

Páka směrovky	1	Plast		41
Páka výškovky	1	Plast		41

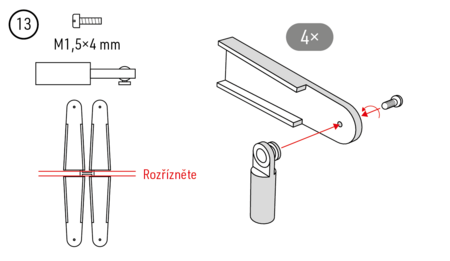

Páka propojovacího táhla křidélek	4	Plast		13
Držák podvozku	2	Laminát	1,5 mm	29
Opěrná deska podvozku	1	Laminát	1,5 mm	47

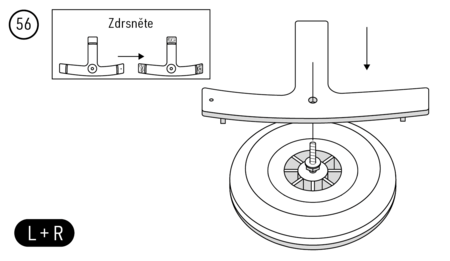

Kolo hlavní	2	Plast	Ø50 mm	53
Kolo struhové	1	Plast	Ø25 mm	60
Držák krytu kola	2	Plast		53

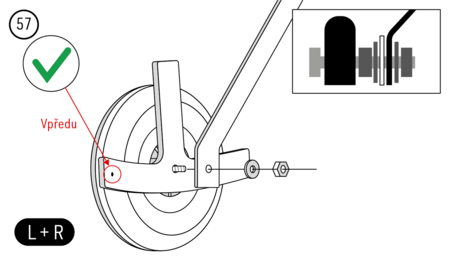

Osa kola	2	Ocel	Šroub imbus M3×16 mm	53
Matice M3	4	Ocel	M3	53
Podložka M3	4	Ocel	Ø6 mm	53
Upevňovací šroub podvozku	2	Ocel	Samořezný šroub 3,8×7 mm	47
Ostruha	1	Plast		60
Osa ostruhového kola	1	Ocel	Šroub M2×10 mm	60
Šroub závěsu ostruhy	1	Ocel	Šroub M2×5 mm	60
Kulový čep	8	Plast/mosaz		9, 39
Šroub kulového čepu	8	Ocel	Šroub M1,5×5 mm	9, 39
Vidlička	4	Plast		9
Čep vidličky	4	Mosaz		9
Táhlo křidélka	2	Ocel	Šroub M2×40 mm	9
Propojovací táhlo křidélek	2	Uhlík	Ø1,5×180 mm	37
Závitová koncovka M2/2	2	Mosaz		45
Závitová koncovka M2/1,5	2	Mosaz		37

Stavba

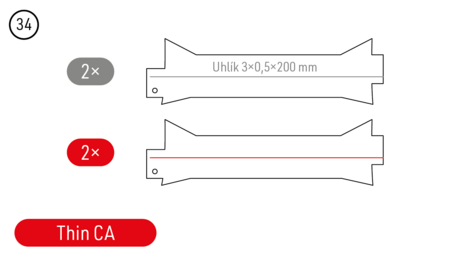

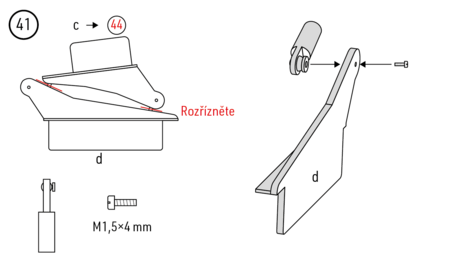

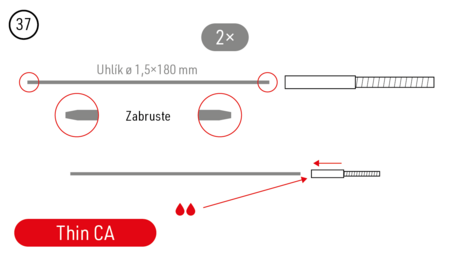

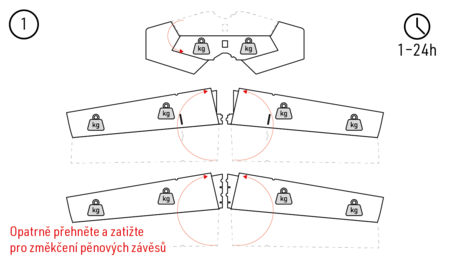

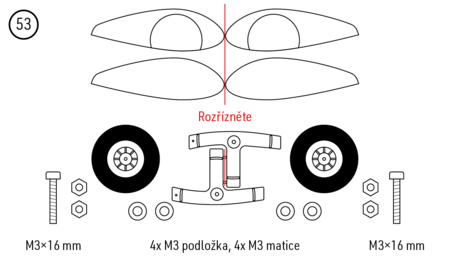

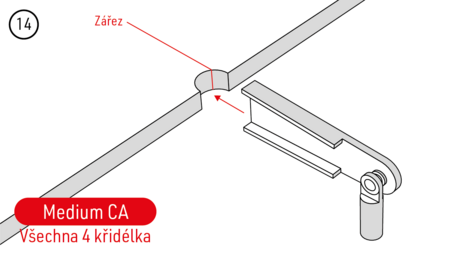

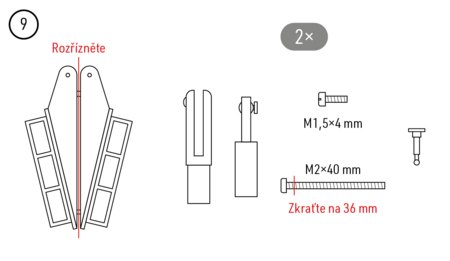

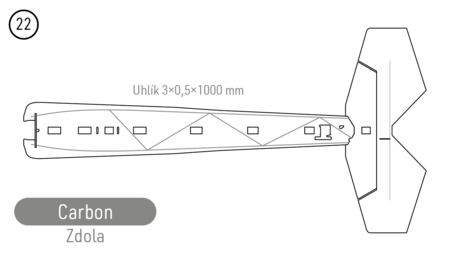

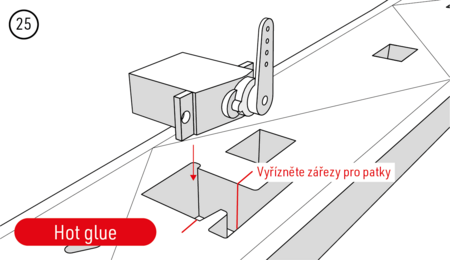

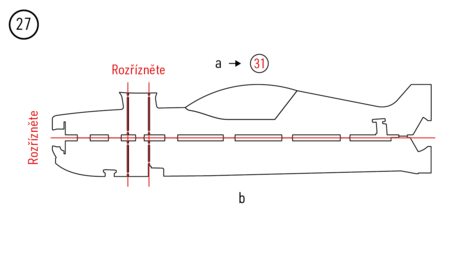

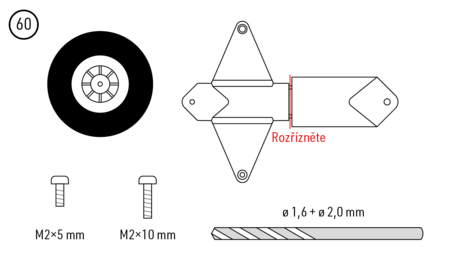

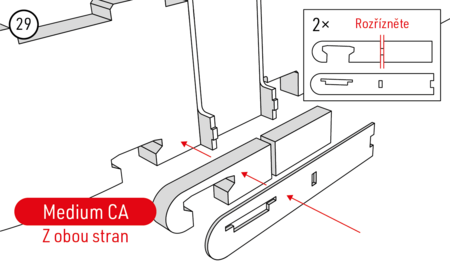

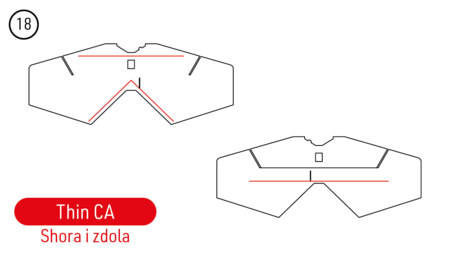

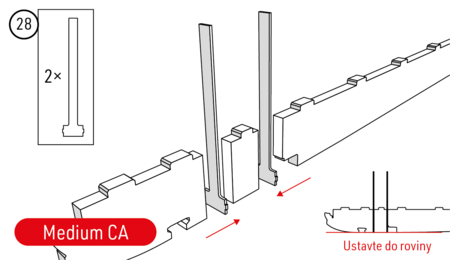

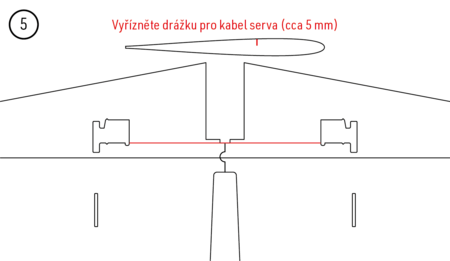

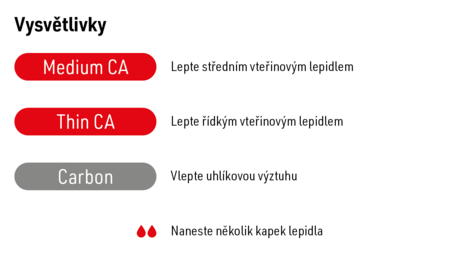

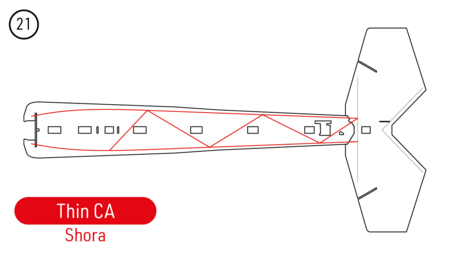

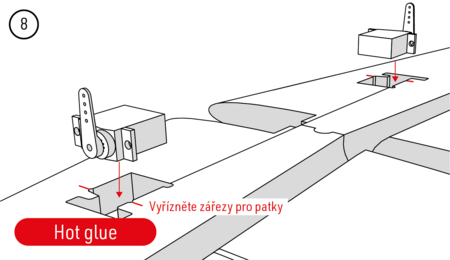

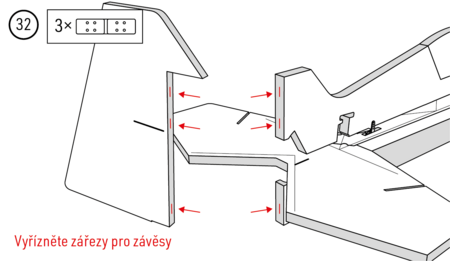

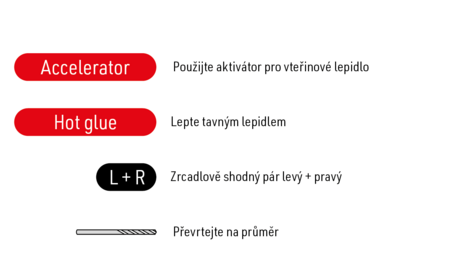

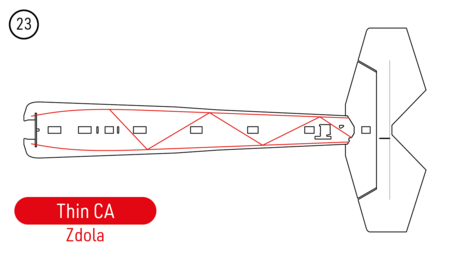

Při stavbě postupujte dle obrázkového návodu níže.

Záruka

KAVAN Europe s.r.o. zaručuje, že tato stavebnice je v okamžiku prodeje prosta vad jak v materiálu, tak i v provedení. Tato záruka nekryje žádné části poškozené používáním nebo v důsledku jejich úpravy; v žádném případě nemůže odpovědnost výrobce a dovozce přesáhnout původní pořizovací cenu stavebnice. Firma KAVAN Europe s.r.o. si také vyhrazuje právo změnit nebo upravit tuto záruku bez předchozího upozornění. Stavebnice je předmětem průběžného vylepšování a zdokonalování - výrobce si vyhrazuje právo změny konstrukčního provedení bez předchozího upozornění. Protože firma KAVAN Europe s.r.o. nemá žádnou kontrolu nad možným poškozením při přepravě, způsobem stavby a nebo materiály použitými modelářem při dokončování modelu, nemůže být předpokládána ani přijata žádná odpovědnost za škody spojené s používáním uživatelem sestaveného modelu. Okamžikem, kdy se uživatel rozhodne použít jím sestavený model, přejímá veškerou odpovědnost. Pokud není kupující připraven přijmout tuto odpovědnost, měl by stavebnici neprodleně vrátit v úplném a nepoužitém stavu na místě, kde ji zakoupil. Tento záruční list opravňuje k provedení bezplatné záruční opravy výrobku dodávaného firmou KAVAN Europe s.r.o. ve lhůtě 24 měsíců. Záruka se nevztahuje na přirozené opotřebení v důsledku běžného provozu, protože jde o výrobek pro sportovně-modelářské použití, kdy jednotlivé díly pracují pod mnohem vyšším zatížením, než jakému jsou vystaveny běžné hračky. Pohyblivé díly modelu (motor, serva a jejich převody, atd.) podléhají přirozenému opotřebení a po čase může být nezbytná jejich výměna.

Pokud máte dotazy ohledně modelu VIBE a jeho provozu, kontaktujte technické a servisní pracovníky firmy KAVAN Europe s.r.o. e-mailem (info@kavanrc.com pro všeobecné technické informace, servis@kavanrc.com pro servis) nebo telefonicky (+420 466 260 133 pro všeobecné technické informace, +420 463 358 700 pro servis), v pracovní době 8–16 h, od pondělí do pátku).
