KAVAN Vibe - Bauanleitung

Einführung

Herzlichen Glückwunsch zum Kauf des 3D-Kunstflugmodells VIBE. Sie sind der Besitzer des nahezu unzerstörbaren Schaumstoffmodells aus EPP (extrudiertes Polypropylen) geworden, das mit einem leistungsstarken Brushless-Motor angetrieben wird, der von LiPo-Akkus versorgt wird. Jeder, wer es bereits schafft, mit einem Modell mit Querrudern zu fliegen, wird das Steuern von VIBE genießen.

KAV02.8028 KAVAN Vibe - blau   |   KAV02.8029 KAVAN Vibe - grün   |   KAV02.8030 KAVAN Vibe - orange

Vorsichtsmaßnahmen

• Dieses RC Modell ist kein Spielzeug. Benutzen Sie es mit Vorsicht und halten.
• Sie sich an die Anweisungen in dieser Anleitung. Bauen Sie das Modell gemäß der Anleitung zusammen. Modifizieren und verändern Sie das Modell nicht. Bei Nichteinhaltung erlischt die Garantie. Folgen Sie der Anleitung um ein sicheres und haltbares Modell nach dem Zusammenbau zu erhalten.
• Kinder unter 14 Jahren müssen das Modell unter Aufsicht eines Erwachsenen betreiben.
• Versichern Sie sich vor jedem Flug, dass das Modell in einwandfreiem Zustand ist, dass alles einwandfrei funktioniert und das Modell unbeschädigt ist.
• Fliegen Sie nur an Tagen mit leichtem Wind und an einem sicheren Platz ohne Hindernisse.

Bevor Sie beginnen

1. Falls Sie kein erfahrener Pilot sind, nehmen Sie die Hilfe eines kompetenten Piloten in Anspruch, der ihr zusammengebautes Modell überprüft und bei den Erststarts hilft. Obwohl wir Ihnen eine vollständige Anleitung zur Verfügung gestellt haben, ist ein Modellflugzeug ziemlich kompliziert und ein erfahrener Modellbauer kann schnell ihr Modell überprüfen und somit sicherstellen, dass ihre ersten Flüge erfolgreich werden.
2. Bitte bauen Sie Ihr Modell genau nach dieser Anleitung auf. Versuchen Sie nicht es zu modifizieren oder zu verändern, da dies die Flugeigenschaften negativ beeinflussen kann.
3. Bevor Sie beginnen, prüfen Sie den Inhalt des Baukastens auf Vollständigkeit und prüfen Sie, dass keine Teile beschädigt sind. Es hilft auch, sich mit den Teilen des Modells vertraut zu machen. Falls Teile fehlen oder beschädigt sind, wenden Sie sich umgehend an Ihren Händler. Berücksichtigen Sie, dass Ihr Händler keinen Baukasten zurücknehmen kann, bei dem mit dem Bau bereits begonnen wurde.
4. Versuchen Sie zuerst die Teile zusammenzufügen, bevor Sie sie verkleben. Versichern Sie sich vor dem Zusammenbau, dass sie die korrekten Teile benutzen und dass sie gut zusammenpassen. Auch viel Kleber kann schlecht passende Teile nicht zurecht machen.
5. Die Anleitung zeigt die Standardeinstellung des Schwerpunktes (CG) und empfohlene Ruderausschläge. Bitte berücksichtigen Sie, dass es wesentlich ist, den empfohlenen Schwerpunkt für die ersten Flüge beizubehalten, ansonsten könnte das Modell unstabil und schwer fliegen, oder gar nicht fliegen. Sie können den Schwerpunkt später tunen, um ihn an ihren Flugstil und ihr Können anzupassen.

Sicherheitsmaßnahmen und Warnungen

• Ein ferngesteuertes Modell ist kein Spielzeug! Es kann erhebliche Verletzungen und Sachbeschädigungen anrichten. Fliegen Sie nur an einem sicheren Ort und folgen Sie den Anweisungen und Empfehlungen dieser Anleitung. Bleiben Sie von der Luftschraube weg! Halten Sie lose Teile entfernt von der drehenden Luftschraube, damit sie nicht eingesaugt werden können. Dies schließt lose Kleidung und andere Sachen wie Kugelschreiber und Schraubendreher mit ein. Gehen Sie sicher, dass Hände und Gesicht von Ihnen und anderen Leuten vom drehenden Propeller weg sind.
• Als Betreiber des Modells sind Sie alleine verantwortlich für die sichere Anwendung, dass weder Sie noch andere verletzt werden, oder das Modell beschädigt wird, oder Schäden an anderen Sachen entstehen. Dieses Modell wird durch eine Funk-Fernsteuerung gelenkt, deren Signal durch viele Dinge gestört werden kann, die außerhalb Ihrer Kontrolle sind. Diese Störungen können vorübergehenden Verlust der Steuerbarkeit zur Folge haben und es ist deshalb ratsam, eine sichere Entfernung in allen Richtungen um ihr Modell herum zu haben, um Kollisionen und Verletzungen zu vermeiden.
• Betreiben Sie Ihr Modell nie mit schwachen Senderbatterien.
• Betreiben Sie Ihr Modell immer im offenen Gelände entfernt von Stromleitungen, Autos, Verkehr, Menschen. Betreiben Sie ihr Modell nie in bewohnten Gebieten.
• Beachten Sie exakt diese Anweisungen und Warnungen. Dies gilt auch für die zusätzliche Ausrüstung, die Sie einsetzen. (Ladegeräte, wieder aufladbare Akkus, usw.)
• Halten Sie alle Chemikalien, Kleinteile und jegliche elektrischen Teile außerhalb der Reichweite von Kindern.
• Feuchtigkeit verursacht Beschädigungen der Elektronik. Vermeiden Sie Wasserkontakt aller Teile, die nicht dafür ausgelegt oder dagegen geschützt sind.
• Das Modell ist mehrheitlich aus Kunststoff hergestellt. Es ist nicht feuerfest. Es darf nicht höheren Temperaturen ausgesetzt werden, ansonsten könnten Verformungen oder andere Beschädigungen auftreten.

Technische Daten

Spannweite	1000 mm
Länge	1030 mm
Fluggewicht	750–800 g

Sie brauchen zusätzlich

• Einen mindestens 4-Kanal-Sender und Empfänger, eine Antriebseinheit mit einem 3–4S-LiPo-Akku und Servos – siehe Kapitel „EMPFOHLENE ANTRIEBSSYSTEME UND SERVOS“.
• Herkömmliche Modellbauwerkzeuge: ein Modellbaumesser (KAV66.770), Schraubendreher, eine Zange, eine elektrische Bohrmaschine mit Bohrern, ein Schleifpapier 180–360 usw.
• Klebstoffe: einen mittelflüssigen und dünnen Sekundenkleber (KAV56.9951, KAV56.9952), Aktivator für Sekundenkleber (KAV56.9958/KAV56.9959), Schmelzkleber.

Empfohlene Antriebssysteme und Servos

• Freizeit-3D-Modell: Für Flugneulinge und Hobbypiloten, die 3D Akrobatik ohne extreme Figuren genießen wollen.
• 3D-Modell: Für Piloten, die extreme Figuren und 3D mögen.

Bem.: Bei Verwendung von Analog-Servos eignen sich 40–50A Regler mit einem linearen BEC-Stabilisator für die Stromversorgung. Wenn Sie digitale Servos verwenden, brauchen Sie Regler mit einer leistungsstarken Empfängerstromversorgung SBEC.

	3S LiPo - Freizeit-3D-Modell	3S LiPo - 3D-Modell	4S LiPo - 3D-Modell
Motor	KAVAN C3536-1000	KAVAN C3536-1000	KAVAN C3536-1000
Luftschraube	APC 11×4.7"SF	APC 11×4.7"SF	APC 10×4.7"SF
Regler	KAVAN R-40SB Plus	KAVAN R-50SB Plus	KAVAN R-50SB Plus
Batterie	KAVAN LiPo 11,1V 1800mAh 40/80C	KAVAN LiPo 11,1V 1300mAh 40/80C	KAVAN LiPo 14,8V 1300mAh 40/80C
Servos	KAVAN GO-13MG	KAVAN GO-1013MG	KAVAN GO-1013MG

Fernsteuerungseinbau und Vorflug check

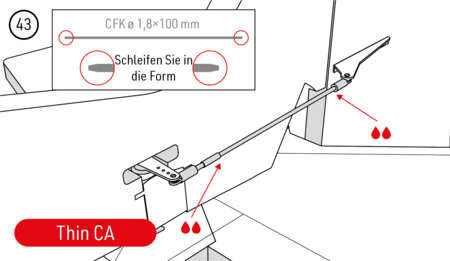

• Informationen zur Installation und Programmierung des RC-Sets finden Sie in der Bedienungsanleitung. Um die korrekte Länge der Gestänge und der Neutrallage einzustellen - siehe Bauschritte 37, 43 und 45.
• Schließen Sie nach der vollständigen Montage des Modells die RC-Anlage an und testen Sie die Servo- und Reverse-Schalter-Funktion. Wenn ein Ruder zu große Ausschläge aufweist, hängen Sie das Gestänge am Servohebel näher an der Mitte ein – oder am Ruderhebel weiter vom Drehpunkt weg. Wenn andererseits der Ausschlag zu gering ist, machen Sie das Gegenteil.

Empfohlene Ausschläge	Niedrige Rate		Hohe Rate
	Rate	Expo	Rate	Expo
Querruder	± 20°	30–40 %	± 35° or more	40 %
Höhenruder	± 30°	30–40 %	± 50° or more	40 %
Seitenruder	± 35°	40–45 %	± 47°	45 %

• Kleine Ausschläge, die in der Tabelle angegeben sind, eignen sich für weniger erfahrene Piloten und Standardakrobatik. Große Ausschläge sind bestimmt für 3D Akrobatik und erfahrene Piloten, damit sie die Fähigkeiten des Modells voll ausnutzen können.
• Überprüfen Sie die Drehrichtung des Propellers. Wenn er falschherum läuft, vertauschen Sie einfach zwei der drei Kabel zwischen dem Drehzahlregler und dem Motor.

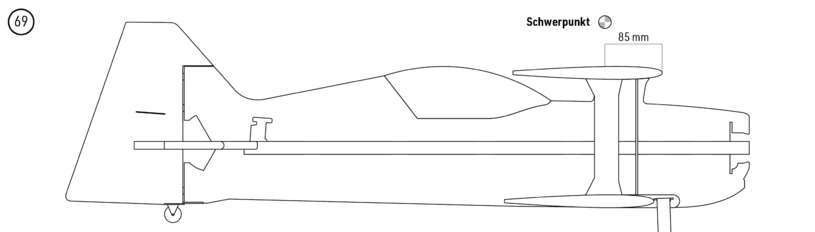

• Befestigen Sie den Antriebsakku mit Klettband an den unteren vertikalen Rumpf, um die richtige Ausgangsposition des Schwerpunkts zu erreichen (85 mm, Abb. 69). Nach dem Einfliegen können Sie die Schwerpunktlage entsprechend Ihren Gewohnheiten und Ihrem Flugstil einstellen.
• Vor dem ersten Start laden Sie die Akkus im Sender und die Antriebsakkus für das Modell vollständig auf, überprüfen Sie die Funktion des RC-Sets und führen Sie einen Reichweitentest gemäß der Bedienungsanleitung durch.
• Die Reichweite bei Vollgas darf nicht viel kleiner sein (nicht mehr als 10%) als beim ausgeschalteten Motor. Wenn der Reichweitentest weniger als 100% beträgt, versuchen Sie nicht, zu starten. Wenn Sie kein erfahrener RC-Pilot sind oder nicht viel Erfahrungen mit diesem Modelltyp haben, sollten Sie den ersten Flug einem erfahrenen Piloten anvertrauen.
• Es ist keine Schande, echte Flugzeuge fliegen auch erst erfahrene Testpiloten.
• Wahrscheinlich finden Sie in jedem Modellclub einen super erfahrenen Piloten, der viele Modelle für andere Mitglieder einfliegt.

Fliegen

Der Testflug und die Feineinstellung sind sehr einfach und es wird keinerlei Überraschungen geben für einen entsprechenden Piloten.

Parts list

Main parts

Teil	Anzahl	Material	Abmessungen	Schritt
Anleitung	1	Papier	A4
Rumpf – vertikales Teil	1	EPP		26
Rumpf –horizontales Teil	1	EPP		19
Oberer Flügel - links + rechts	1+1	EPP		2
Unterer Flügel - links + rechts	1+1	EPP		2
Kabine	1	EPP		26
Seitenleitwerk	1	EPP		32
Höhenleitwerk	1	EPP		16
Flügelstreben	2	EPP		34
Fahrwerkgehäuse aus Schaumstoff	2	EPP		29
Radabdeckung – innerer Teil	2	EPP		53
Radabdeckung – äußerer Teil	2	EPP		53
Hauptfahrwerk	1	Kohlefaser		47

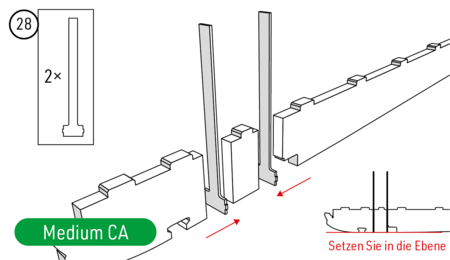

Vertikale Rumpfstrebe	2	Sperrholz	3 mm	28

Bündel der Kohlefaserteile

Teil	Anzahl	Material	Abmessungen	Schritt

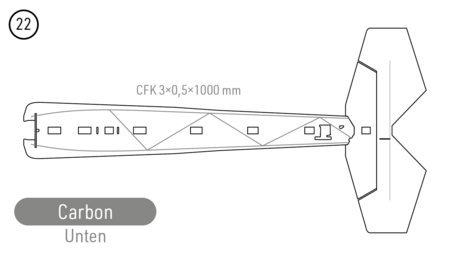

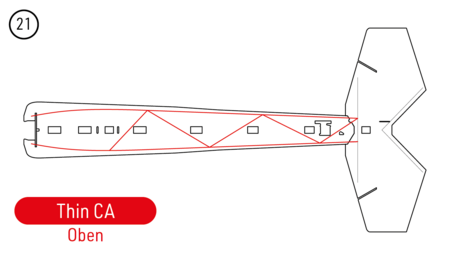

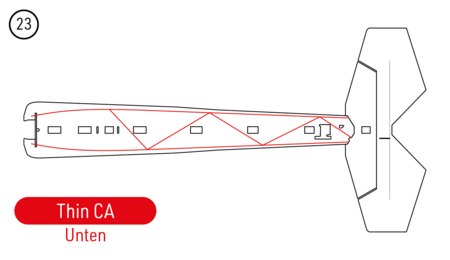

Kohlefaser-Strebe	5	Kohlefaser	3×0,5×1000 mm	20, 22

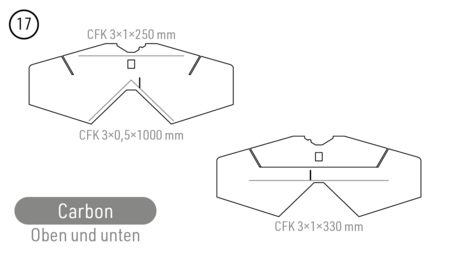

Kohlefaser-Strebe	1	Kohlefaser	3×1,0×330 mm	17

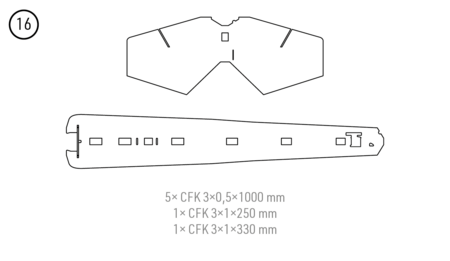

Kohlefaser-Strebe	1	Kohlefaser	3×1,0×250 mm	17

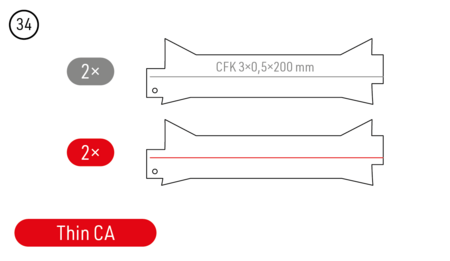

Kohlefaser-Strebe	2	Kohlefaser	3×0,5×200 mm	34

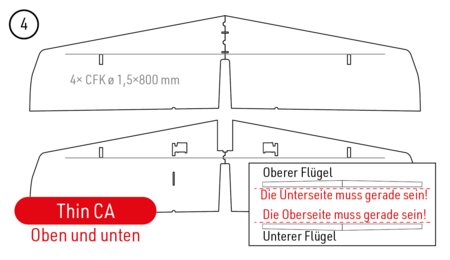

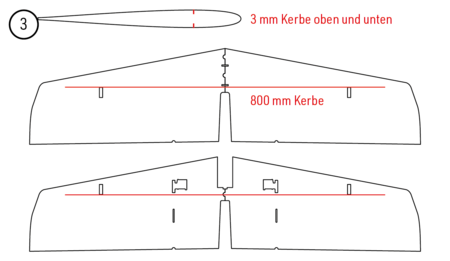

Kohlefaser-Stange	4	Kohlefaser	Ø1,5×800 mm	4

Beutel mit kleinem Zubehör

Teil	Anzahl	Material	Abmessungen	Schritt
Motorspant	1	Sperrholz	3 mm	15

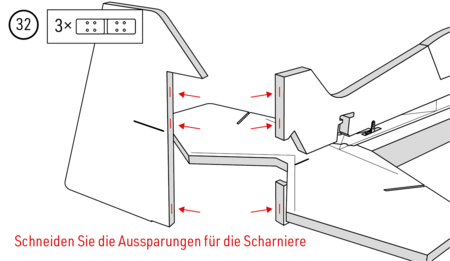

Scharnier des Seitenruders	3	Kunststoff		32

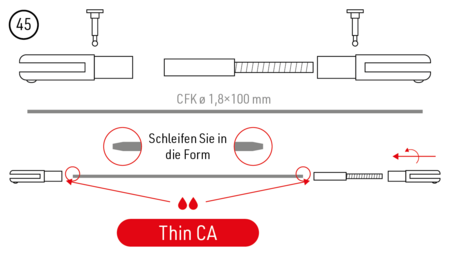

Höhenrudergestänge	1	Kohlefaser	Ø1,8×100 mm	45
Seitenrudergestänge	1	Kohlefaser	Ø1,8×100 mm	45
Querruderhebel	2	Kunststoff		9

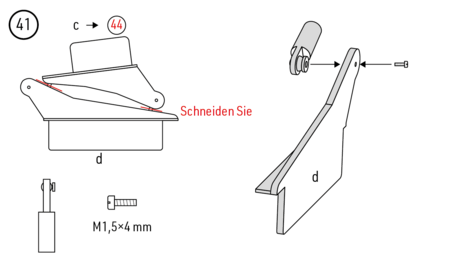

Seitenruderhebel	1	Kunststoff		41
Höhenruderhebel	1	Kunststoff		41

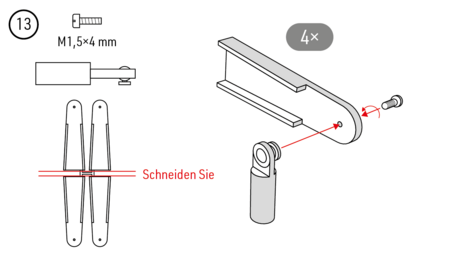

Verbindungsgestängehebel der Querruder	4	Kunststoff		13

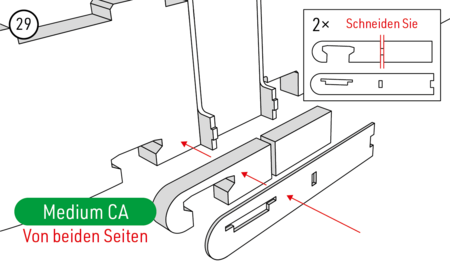

Fahrwerkhalter	2	Laminat	1,5 mm	29

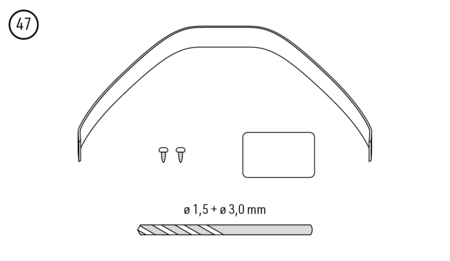

Stützplatte des Fahrwerks	1	Laminat	1,5 mm	47

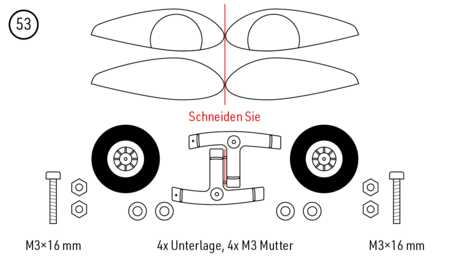

Hauptrad	2	Kunststoff	Ø50 mm	53

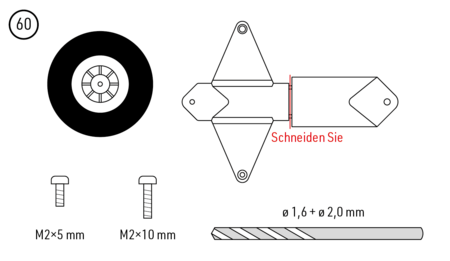

Spornrad	1	Kunststoff	Ø25 mm	60
Halter für Radabdeckung	2	Kunststoff		53
Radachse	2	Stahl	M3×16 mm socket screw	53
M3 Mutter	4	Stahl	M3	53
M3 Unterlage	4	Stahl	Ø6 mm	53
Befestigungsschraube des Fahrwerks	2	Stahl	3,8×7 mm selbstschneidende Schraube	47
Sporn	1	Kunststoff		60
Achse des Spornrads	1	Steel	M2×10 mm Schraube	60
Schraube des Sporn-Scharniers	1	Stahl	M2×5 mm Schraube	60
Kugelbolzen	8	Kunststoff/Messing		9, 39
Schraube des Kugelbolzens	8	Stahl	M1,5x5 mm Schraube	9, 39

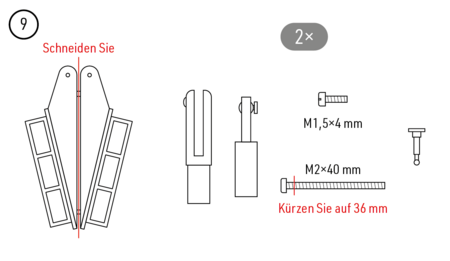

Gabel	4	Kunststoff		9
Gabelzapfen	4	Messing		9
Querrudergestänge	2	Stahl	M2x40 mm Schraube	9

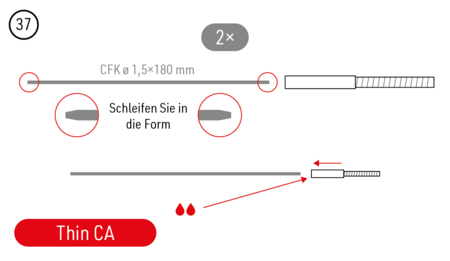

Verbindungsgestänge der Querruder	2	Kohlefaser	Ø1,5x180 mm	37
M2/2 Gewindebuchse	2	Messing		45
M2/1,5 Gewindebuchse	2	Messing		37

Zusammenbau

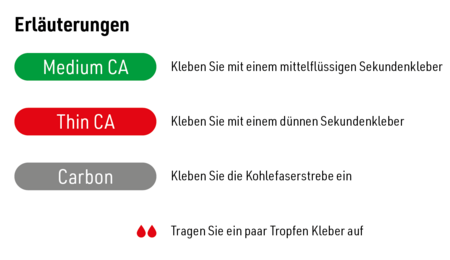

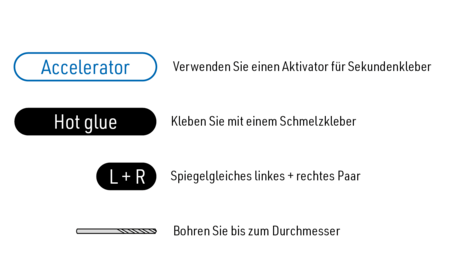

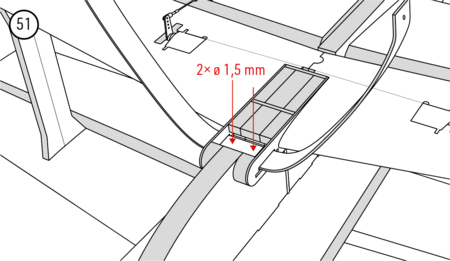

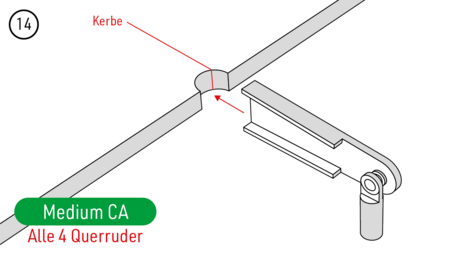

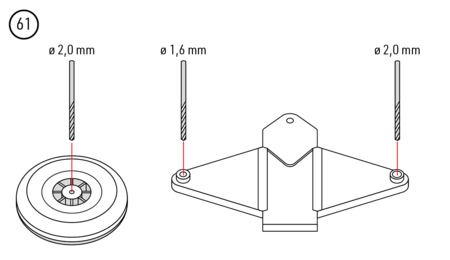

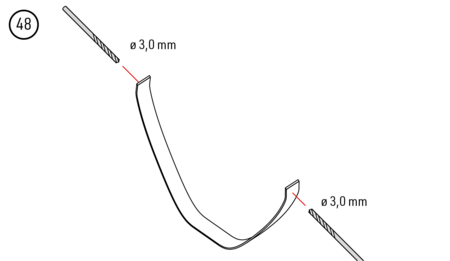

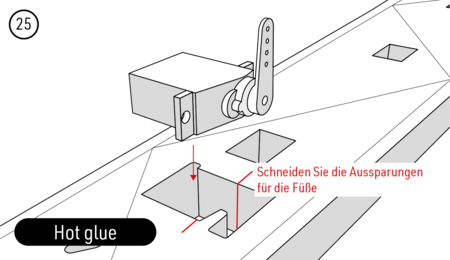

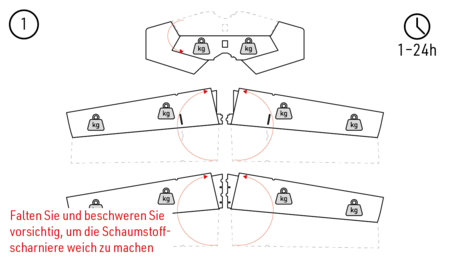

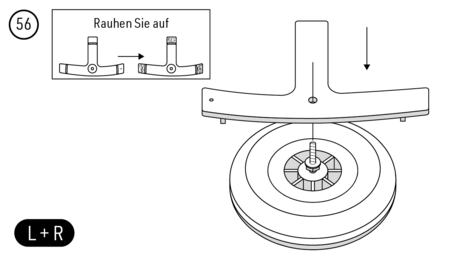

Folgen Sie der bebilderten, schrittweisen Aufbauanleitung unten.

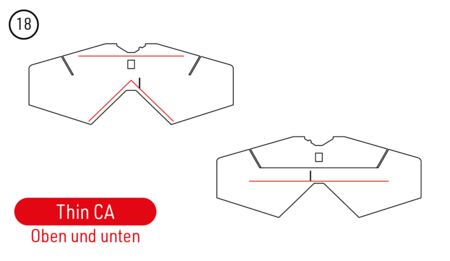

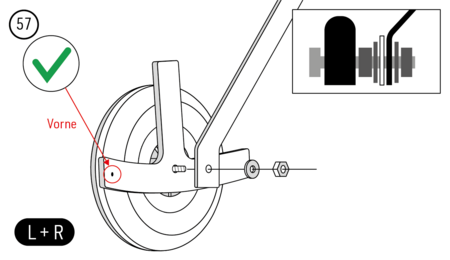

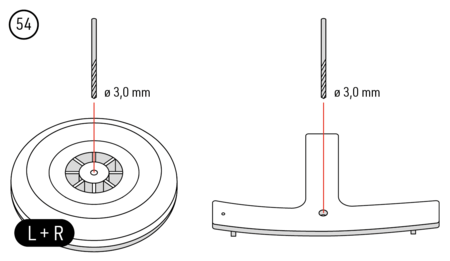

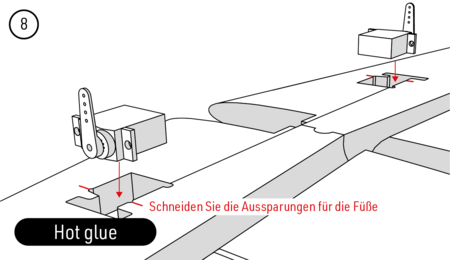

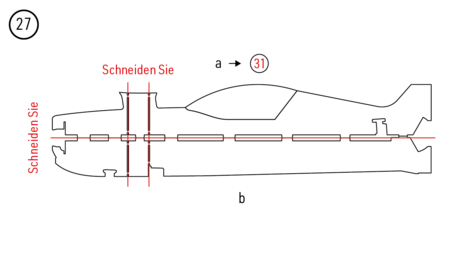

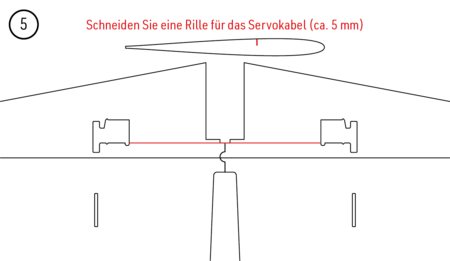

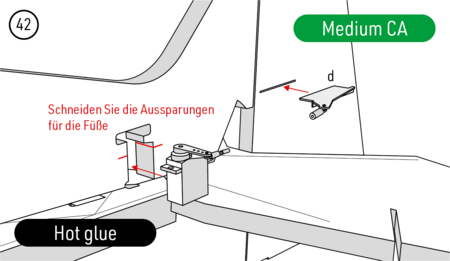

Garantie

Die KAVAN Europe s.r.o. Produkte verfügen über eine Gewährleistung, die die Erfordernisse der gesetzlichen Regelungen in ihrem Land erfüllt. Falls Sie eine Beanstandung mit dem Anspruch auf Gewährleistung haben, kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben. Die Gewährleistung deckt nicht Fehler ab, die durch Absturz, unsachgemäßer Gebrauch, unkorrekter Anschluss, Falschpolung, verspätete Wartung, Verwendung nicht originaler Zubehörteile, Veränderungen oder Reparaturen die nicht durch KAVAN Europe s.r.o. oder berechtigte Stellen, absichtliche Beschädigung, Verwendung außerhalb der zugelassenen Spezifikationen oder in Verbindung mit Produkten anderer Hersteller, entstanden sind. Bitte lesen Sie vor Gebrauch die entsprechende Bedienungsanleitung sorgfältig durch!

Wenn Sie Fragen zur VIBE und seiner Bedienung haben, wenden Sie sich bitte per E-Mail (info@kavanrc.com für allgemeine technische Informationen, servis@kavanrc.com für Service) oder telefonisch (+420 466 260 133 für allgemeine technische Informationen, +420 463 358 700 für Service) an das Technik- und Servicepersonal von KAVAN Europe s.r.o. (während der Geschäftszeiten von Montag bis Freitag von 8 bis 16 Uhr MEZ).
