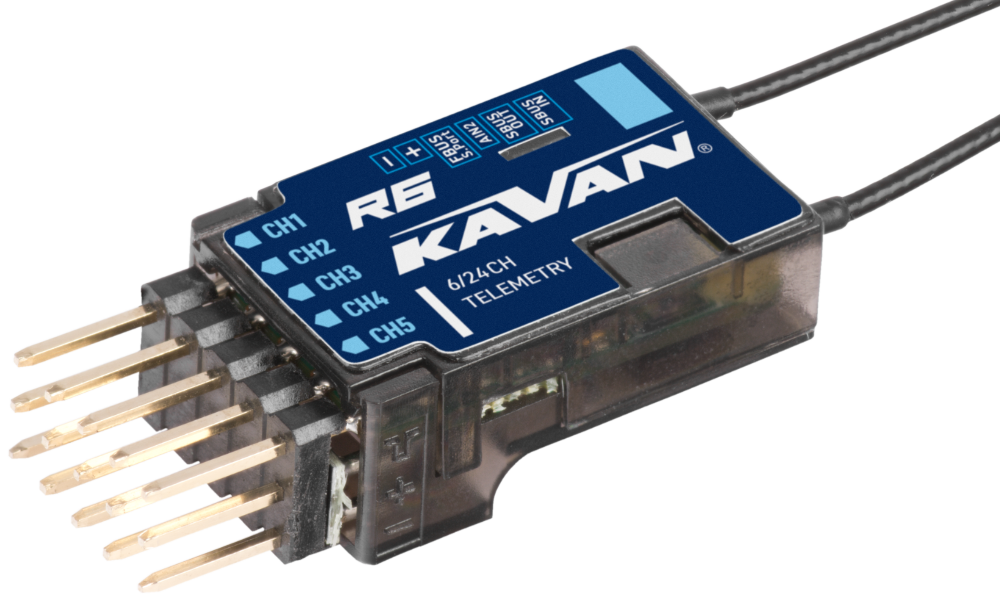

KAVAN R6

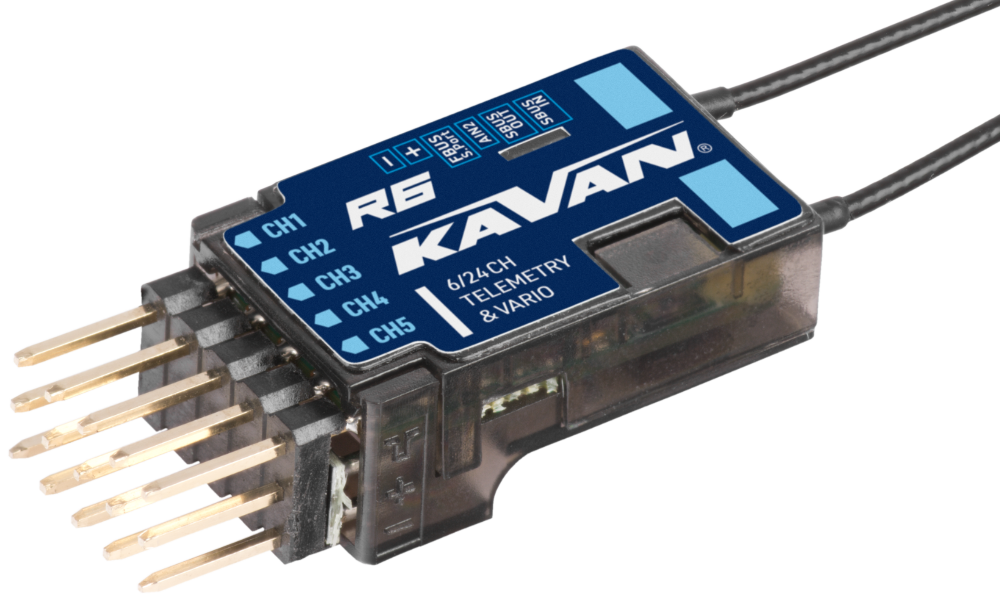

KAVAN R6 Vario
Introduction
Merci d’avoir choisi le récepteur télémétrique 6 voies KAVAN R6. Il utilise le système ACCESS et propose 6 voies PWM de haute précision ainsi que des modes 16 ou 24 voies via S.BUS. Deux antennes amovibles avec connecteurs IPEX4 assurent la réception sur toute la portée. Il convient particulièrement aux planeurs, mais aussi à de nombreux autres modèles. Ses dimensions et sa masse réduites permettent également son utilisation dans les petits modèles. Il prend en charge la redondance et peut servir de récepteur principal via S.BUS. L’interface F.BUS permet de raccorder des appareils télémétriques compatibles.
La suppression avancée des interférences assure une transmission fiable et stable sur toute la portée. L’affectation intelligente du système de transmission accélère l’appairage. La fonction boîte noire enregistre les données essentielles du vol. Des LED indiquent les états de fonctionnement du récepteur. L’appairage intelligent permet les mises à jour sans fil du micrologiciel.
Une version avec variomètre permet une mesure et une transmission plus précises et plus rapides de l’altitude et de la vitesse verticale. Elle fournit également un retour sonore immédiat du variomètre sur les émetteurs ACCESS.
Micrologiciel
Téléchargez le dernier firmware '''Archer Plus R6 / GR6''' dans ETHOS Suite ou directement :
Aperçu
Caractéristiques techniques

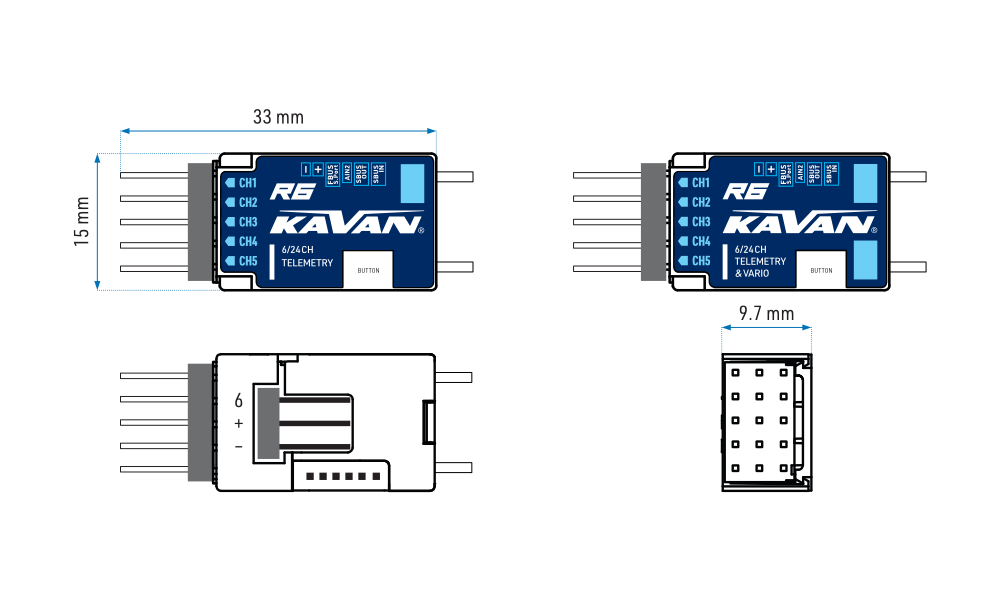

| Dimensions | 33×15×9,7 mm (L×l×H) |
|---|---|
| Masse | 4,2 g |
| Nombre de voies | 6 voies PWM + mode 16/24 voies via S.BUS |
| Plage de tension d’alimentation | 3,5–10 V |
| Courant de fonctionnement | 65 mA sous 5 V |
| Fréquence de fonctionnement | 2,400–2,4835 GHz |
| Portée de commande | 2 km ; la portée réelle dépend des conditions locales |
| Puissance rayonnée maximale | < 20 dBm (EIRP) |
| Vario – plage de mesure de la vitesse verticale | ±10 m/s (R6 Vario) |
| Vario – plage et résolution de l’altimètre | −700 m à 10 000 m, 0,1 m (R6 Vario) |
| Plage de mesure de tension externe via AIN2 | 0–35 V (rapport du diviseur de tension de batterie : 1:10) |
| Connecteur d’antenne | IPEX4 |
| Compatibilité | Émetteurs ACCESS à 2,4 GHz |
Caractéristiques
- Protection renforcée contre les interférences RF et transmission RF plus stable
- Mode de transmission ACCESS avec appairage intelligent
- Prise en charge des fonctions de base de boîte noire
- 6 voies PWM de haute précision
- Sortie S.BUS avec mode 16/24 voies
- Entrée S.BUS prenant en charge le raccordement redondant de 2 récepteurs
- Télémétrie sur toute la portée (S.Port ou F.BUS)
- Mises à jour sans fil du micrologiciel (OTA)
- Mesure de la tension d’une batterie ou d’un appareil externe
Voyant LED
| LED verte | LED rouge | État |
|---|---|---|
| Allumée | Allumée | Enregistrement |
| Clignote | Clignote | Enregistrement terminé |
| Allumée | Allumée | Appairage |
| Allumée | Éteinte | Appairage terminé |
| Allumée | Éteinte | Fonctionnement normal |
| Éteinte | Allumée | Mode fail-safe |
Partie principale
Enregistrement et appairage
Enregistrement
Avant de pouvoir utiliser le récepteur, vous devez l’enregistrer.
- Lancez l’enregistrement en sélectionnant [Register].
- Une fenêtre affiche « Waiting.... » et l’annonce vocale « Register » se répète.
- Maintenez le bouton d’appairage F/S du récepteur enfoncé et mettez-le sous tension. Attendez que les LED rouge et verte s’allument. Réglez les informations d’enregistrement suivantes selon les besoins :
- RID : Identifiant unique du propriétaire (Owner Registration ID) de l’émetteur, inscrit dans la mémoire du récepteur. Pour partager les modèles et leurs récepteurs entre vos émetteurs ou avec d’autres modélistes, configurez le même RID sur ces émetteurs et utilisez Smart share.
- Nom RX : Le récepteur reçoit automatiquement un nom lors du premier appairage. Vous pouvez le modifier à tout moment, par exemple pour identifier l’affectation des voies lorsque plusieurs récepteurs sont utilisés :
- RX4R1 pour CH1–8.
- RX4R2 pour CH9–16.
- RX4R3 pour CH17–24.
- UID : Distingue les récepteurs utilisés ensemble dans un modèle. Conservez la valeur par défaut 0 pour un seul récepteur. Avec plusieurs récepteurs, les affectations habituelles sont :
- 0 pour CH1–8.
- 1 pour CH9–16.
- 2 pour CH17–24.
- L’UID ne peut pas être relu depuis le récepteur ; inscrivez-le donc sur celui-ci. Ces groupes de voies sont des exemples d’enregistrement et n’augmentent pas le nombre de sorties PWM physiques.
- Terminez en sélectionnant [Register]. Lorsque « Registration OK » apparaît, sélectionnez [OK].
- Éteignez le récepteur. Il est enregistré, mais doit encore être appairé à l’émetteur.
N’effectuez pas l’appairage avec un moteur électrique raccordé ou un moteur thermique en marche.
Appairage
L’appairage associe le récepteur enregistré à un émetteur. Il ne communiquera qu’avec celui-ci jusqu’à un nouvel appairage avec un autre. Effectuez un contrôle de portée avant la première utilisation.
- Coupez l’alimentation du récepteur.
- Pour RX1, sélectionnez [Pairing]. L’annonce vocale « Pairing » se répète toutes les quelques secondes et l’écran affiche « Waiting for receiver... ».
- Allumez le récepteur sans maintenir F/S enfoncé. La fenêtre de sélection d’appareil affiche son nom.
- Sélectionnez le nom du récepteur. Un message confirme la réussite de l’appairage.
- Éteignez l’émetteur et le récepteur.
- Allumez l’émetteur, puis le récepteur. Une LED verte fixe et une LED rouge éteinte confirment la liaison. L’appairage n’a pas besoin d’être répété, sauf si l’un des appareils est remplacé.
- Le récepteur répond uniquement à l’émetteur auquel il est appairé ; les autres émetteurs proches ne le commandent pas.
- Le nom du récepteur s’affiche à côté de RX1.
- Le récepteur est prêt à l’emploi.
- Pour une installation redondante, répétez la procédure pour les récepteurs 2 et 3 selon les besoins.
Tutoriel vidéo
En cas de difficulté avec l’enregistrement ou l’appairage, la vidéo présente une autre méthode.
Mode PWM haute vitesse
- Cette fonction est désactivée [OFF] en usine.
- Dans [RF system], ouvrez le menu [Setup] du récepteur.
- Réglez le PWM haute vitesse sur [ON].
Le PWM haute vitesse est réservé aux servos numériques. Désactivez-le avec des servos analogiques, qui risqueraient de surchauffer et de griller.
Télémétrie d’altitude (R6 Vario uniquement)
- Appairez à l’émetteur le récepteur équipé du variomètre intégré.
- Dans [MODEL → TELEMETRY], recherchez de nouveaux capteurs.
- Le capteur détecté et l’entrée [Altitude] doivent clignoter dans la liste.
- Maintenez la ligne [Altitude] enfoncée pour ouvrir [Edit].
- Réglez les options télémétriques du variomètre, notamment [Range] et [Units].
Sélection de S.Port/F.Port/FBUS
Ouvrez [RF system → RX1 → Set], développez [Telem. Port], puis sélectionnez [S.Port], [F.Port] ou [FBUS].
Sélection du mode de voies S.BUS
Ouvrez les réglages du récepteur sous [RF system → RX1 → Setup], développez [SBUS], puis sélectionnez [SBUS-16] ou [SBUS-24].
Mise à jour sans fil OTA du micrologiciel
- Ouvrez [File Manager], sélectionnez le fichier du micrologiciel du récepteur, puis appuyez sur ENTER.
- Sélectionnez [Flash RX by int.OTA], puis allumez le récepteur.
- Sélectionnez le récepteur et confirmez avec ENTER. Attendez que l’émetteur affiche [Success].
- Attendez 3 secondes, puis vérifiez le fonctionnement normal du récepteur.
Ne lancez pas d’appairage ni d’enregistrement à proximité pendant la mise à jour. Enregistrez le récepteur avant de mettre à jour son micrologiciel par OTA.
Contrôle de portée
Effectuez un contrôle de portée avant chaque vol. Les réflexions sur les structures métalliques ou en béton et les obstacles tels que les bâtiments ou les arbres peuvent provoquer une perte de signal.
- Placez le modèle à au moins 60 cm du sol sur un support non métallique, par exemple un banc en bois. Maintenez l’antenne du récepteur verticale.
- Dans ETHOS, ouvrez [RF system], sélectionnez [RANGE], puis appuyez sur ENTER. Dans ce mode, la portée effective est réduite à 1/30 de la portée normale.
Effectuez le contrôle au sol avec la propulsion sécurisée. Respectez la distance et les critères de réussite prescrits dans la notice de l’émetteur et recherchez la cause de toute perte de contrôle inattendue avant de voler.
Positions de sécurité des voies fail-safe
Lorsque le fail-safe est activé, 3 modes sont disponibles : absence de signal, maintien des positions et réglage personnalisé.
Absence de signal
En cas de perte de signal, le récepteur ne transmet plus d’impulsions de commande sur les voies. Sélectionnez ce mode dans le menu, puis attendez 9 secondes pour que la modification du fail-safe prenne effet.
Maintien des positions
Le récepteur conserve les positions des voies précédant la perte de signal. Sélectionnez ce mode dans le menu, puis attendez 9 secondes pour que la modification du fail-safe prenne effet.
Réglage personnalisé
Le récepteur applique à toutes les voies les positions prédéfinies. Ouvrez le menu du fail-safe et passez de Disconnect/Hold/Not Set à [Custom]. Sélectionnez la voie dont vous souhaitez définir la position de sécurité, puis confirmez. Réglez ensuite la position de chaque voie souhaitée et confirmez-la. Attendez 9 secondes pour que la modification du fail-safe prenne effet.
Si le fail-safe n’est pas réglé, le modèle conserve le dernier état valide des voies lors de la perte du signal, ce qui peut provoquer des dommages. Si le fail-safe est désactivé sur le module RF, le récepteur passe par défaut en mode Hold. Ne réglez pas le port S.BUS sur No Signal, car un signal continuerait à être transmis. Utilisez plutôt Hold ou Custom pour S.BUS.
Avant utilisation, testez au sol la réaction fail-safe de l’ensemble du modèle avec la propulsion sécurisée. Vérifiez que l’appareil S.BUS et le contrôleur raccordés arrêtent effectivement le moteur lorsque le signal radio est perdu.
Annexe
Service sous garantie et hors garantie
Tous les récepteurs KAVAN® bénéficient d’une garantie étendue de 3 ans couvrant les défauts et défaillances de fabrication. Pour toute demande pendant cette période, joignez au produit une copie de la preuve d’achat et fournissez au service des informations aussi détaillées et complètes que possible sur le défaut, l’utilisation et les circonstances utiles à l’examen et au traitement de la demande. Adressez-vous au magasin où vous avez acheté le produit. Si cela n’est pas possible, contactez directement KAVAN Europe s.r.o. :
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tchéquie | +420 466 260 133 | info@kavanrc.com
Garantie et limitation de responsabilité
En tant que fabricant, nous ne pouvons pas contrôler le respect de cette notice lors du raccordement et de l’installation du récepteur dans votre modèle. Nous ne pouvons pas non plus contrôler le montage, l’utilisation ni l’entretien de ses éléments. KAVAN décline donc toute responsabilité pour les pertes, dommages ou frais résultant d’une utilisation ou d’un fonctionnement incorrect des produits que nous importons, ou liés à cette activité.
Sauf disposition légale contraire, l’obligation d’indemnisation de KAVAN est limitée, quels que soient les fondements juridiques invoqués, au prix d’achat des produits KAVAN directement impliqués dans l’événement à l’origine du dommage. Cette limitation ne s’applique pas si une décision de justice impose au fabricant une indemnisation illimitée en raison d’une faute intentionnelle ou d’une négligence grave prouvée. Nous garantissons la conformité de nos produits aux dispositions légales en vigueur. La garantie ne couvre pas les défaillances et défauts causés par :
- Usage abusif ou incorrect.
- Entretien tardif, incorrect ou absent, ou effectué par un service non autorisé.
- Raccordement incorrect.
- Utilisation d’accessoires non approuvés ou non recommandés par KAVAN Europe s.r.o.
- Modifications ou réparations effectuées par un service non autorisé par KAVAN Europe s.r.o.
- Dommages accidentels ou délibérés.
- Usure normale.
- Utilisation hors des limites de fonctionnement indiquées dans les caractéristiques techniques.
KAVAN Europe s.r.o. garantit que ce produit est exempt de défauts de matériaux et de fabrication au moment de la vente. KAVAN Europe s.r.o. se réserve également le droit de modifier cette garantie sans préavis. L’équipement fait l’objet d’améliorations continues et le fabricant se réserve le droit d’en modifier la conception sans préavis.
Ce certificat donne droit à la réparation gratuite sous garantie du produit fourni par KAVAN Europe s.r.o. pendant la période de garantie étendue de 3 ans indiquée ci-dessus. L’usure naturelle liée à l’utilisation normale est exclue, car les éléments de ce produit de modélisme subissent des contraintes nettement supérieures à celles des jouets ordinaires.
La garantie ne couvre pas non plus les pièces mal installées, manipulées brutalement ou incorrectement, endommagées lors d’un accident, ou réparées ou modifiées par une personne non autorisée. Cela inclut l’application par l’utilisateur de sprays ou de revêtements d’étanchéité. Comme tout appareil électronique délicat, protégez cet équipement des températures élevées ou basses, de l’humidité, de la poussière, des secousses mécaniques violentes et des chocs. Ne le laissez pas longtemps en plein soleil.
Recyclage (Union européenne)
Les appareils électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les déchets ménagers ordinaires, mais déposés dans une installation spécialisée de collecte et de recyclage. Dans l’UE (Union européenne), leur élimination avec les déchets ménagers est interdite par la directive 2012/19/UE relative aux déchets d’équipements électriques et électroniques (DEEE). Déposez les appareils inutilisés au centre de collecte ou de recyclage le plus proche. Ils y seront éliminés ou recyclés gratuitement et en toute sécurité. Ce geste contribue à la protection de l’environnement.
Déclaration UE de conformité
KAVAN Europe s.r.o. déclare par la présente que l’équipement radio de type R6 et les autres équipements fournis avec celui-ci sont conformes à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible sur https://kavanrc.com/doc. Cet équipement radio 2,4 GHz peut être utilisé sans enregistrement préalable ni autorisation individuelle dans tous les pays de l’Union européenne.
