KAVAN M+ - Notice d’utilisation

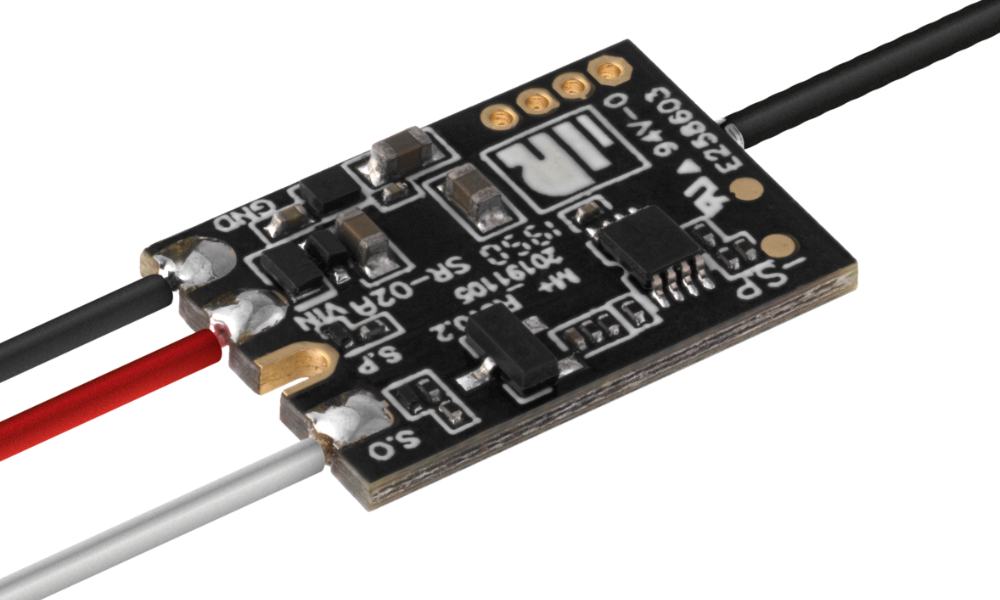

KAVAN M+
Introduction
Merci d’avoir choisi le KAVAN M+, un récepteur télémétrique miniature pour le système de transmission ACCESS à 2,4 GHz. Il propose 16 ou 24 voies via S.BUS et une antenne amovible avec connecteur IPEX4. Son connecteur Micro JST le rend particulièrement adapté au KAVAN Sling MINI DLG, ainsi qu’à de nombreux multirotors. L’interface F.BUS permet de raccorder des appareils télémétriques compatibles. La portée télémétrique est de 500–600 mètres. La technologie OTA (Over-the-Air) permet des mises à jour sans fil du micrologiciel.
Micrologiciel
Téléchargez le dernier firmware '''Archer M+''' dans ETHOS Suite ou directement :

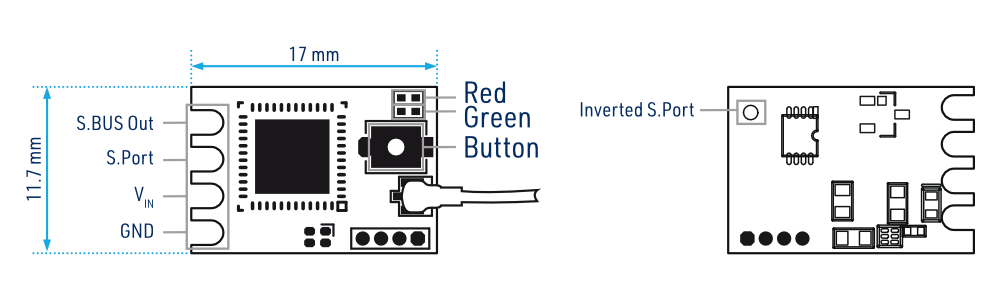

Aperçu
Caractéristiques techniques
| Dimensions | 17×11,7×4 mm (L×l×H) |
|---|---|
| Masse | 1 g |
| Nombre de voies | 16/24 S.BUS |
| Plage de tension d’alimentation | 3,5–10 V |
| Courant de fonctionnement | 16 mA sous 5 V |
| Fréquence de fonctionnement | 2,400–2,4835 GHz |
| Portée de commande | < 1,2 km; la portée réelle dépend des conditions locales |
| Puissance rayonnée maximale | < 14 dB (EIRP) |
| Compatibilité | Tous les émetteurs ACCESS |
Caractéristiques
- Protocole ACCESS avec mise à jour sans fil OTA (Over The Air)
- Format miniature et masse très faible
- Pleine portée de commande et portée télémétrique de 500–600 mètres
- Sortie S.BUS
- S.Port / F.Port
- S.Port inversé
- Télémétrie VFR (proportion de trames valides)
Voyant LED
| LED verte | LED rouge | État |
|---|---|---|
| Allumée | Allumée | Enregistrement |
| Clignote | Clignote | Enregistrement terminé |
| Allumée | Allumée | Appairage |
| Allumée | Éteinte | Appairage terminé |
| Allumée | Éteinte | Fonctionnement normal |
| Éteinte | Allumée | Mode fail-safe |
Partie principale
Enregistrement et appairage
Avant de pouvoir utiliser le récepteur, vous devez l’enregistrer.
Procédure :
- Placez l’émetteur en mode [Reg].
- Allumez l’émetteur, ouvrez le menu de configuration du modèle, choisissez le module RF ACCESS interne ou externe, puis [Reg]. Les pages du menu dépendent de l’émetteur et de la version du système d’exploitation.
- Placez le récepteur en mode [Reg].
- Maintenez le bouton d’appairage du récepteur enfoncé tout en raccordant sa batterie. Les LED rouge et verte s’allument pour indiquer le mode [Reg].
- Le récepteur apparaît dans le menu d’enregistrement. Sélectionnez [Register], puis confirmez avec ENTER. Les deux LED du récepteur clignotent pour confirmer la réussite de l’enregistrement.
- Éteignez le récepteur.
- Sélectionnez RX1 [Bind] avec le curseur.
- Raccordez la batterie du récepteur. La LED verte clignote pour indiquer le mode [Bind]. Sélectionnez le RX ; la LED verte reste allumée et l’émetteur affiche [Bind successful].
- Confirmez l’appairage en sélectionnant [OK]. La LED verte est allumée et la LED rouge éteinte, ce qui indique un fonctionnement normal.
Une fois le récepteur enregistré, le bouton n’est plus nécessaire pour l’appairage.
Passage à F.Port
Sélectionnez le récepteur, appuyez sur ENTER, ouvrez [Options], puis sélectionnez [F.Port].
Mise à jour sans fil OTA du micrologiciel
L’exemple de menu suivant provient du firmware du KAVAN V5. Suivez la notice de votre émetteur si son gestionnaire de fichiers ou sa commande OTA diffère.
- Ouvrez [SD CARD 2/7], sélectionnez le fichier du micrologiciel du récepteur, puis appuyez sur ENTER.
- Sélectionnez [Flash receiver OTA], puis allumez le récepteur.
- Sélectionnez le récepteur, confirmez avec ENTER, puis attendez la fin de la mise à jour. L’émetteur affiche [Flash successful].
- Éteignez puis rallumez le récepteur et attendez 3 secondes. La LED verte se met à clignoter, indiquant que le récepteur fonctionne correctement.
Ne lancez pas d’autre appairage à proximité immédiate pendant la mise à jour du micrologiciel.
Effectuez la mise à jour du micrologiciel après l’appairage du récepteur.
Contrôle de portée
Effectuez un contrôle de portée avant chaque séance de vol. Les réflexions sur les clôtures métalliques, bâtiments en béton ou arbres proches peuvent provoquer une perte de signal pendant le contrôle comme en vol. En mode de contrôle de portée, la puissance RF est réduite et la portée représente environ 1/30–1/10 de la portée normale.
Effectuez le contrôle au sol, avec la propulsion sécurisée. Si vous recherchez la limite de portée à puissance réduite, la perte totale de signal indique cette limite ; elle ne prouve pas que l’installation a réussi le contrôle. Respectez la distance et les critères de réussite prescrits dans la notice de l’émetteur, et recherchez la cause de toute perte de contrôle inattendue avant de voler.
- Placez le modèle à au moins 60 cm du sol sur un support non métallique, par exemple un banc en bois. Maintenez l’antenne du récepteur verticale.
- Pour le Taranis X-Lite Pro, par exemple, allumez l’émetteur et le récepteur, puis ouvrez : SETUP 2/13 /Internal RF/ Module [Rng].
- Pour le module RF de l’émetteur, consultez sa notice.
Consultez la notice correspondante pour les autres descriptions et instructions de fonctionnement.
Positions de sécurité des voies fail-safe
Lorsque le fail-safe est activé, 3 modes sont disponibles : absence de signal, maintien des positions et réglage personnalisé.
Absence de signal
En cas de perte de signal, le récepteur ne transmet plus d’impulsions de commande sur les voies. Sélectionnez ce mode dans le menu, puis attendez 9 secondes pour que la modification du fail-safe prenne effet.
Maintien des positions
Le récepteur conserve les positions des voies précédant la perte de signal. Sélectionnez ce mode dans le menu, puis attendez 9 secondes pour que la modification du fail-safe prenne effet.
Réglage personnalisé
Le récepteur applique à toutes les voies les positions prédéfinies. Ouvrez le menu du fail-safe et passez de Disconnect/Hold/Not Set à [Custom]. Sélectionnez la voie dont vous souhaitez définir la position de sécurité, puis confirmez. Réglez ensuite la position de chaque voie souhaitée et confirmez-la. Attendez 9 secondes pour que la modification du fail-safe prenne effet.
Si le fail-safe n’est pas réglé, le modèle conserve le dernier état valide des voies lors de la perte du signal, ce qui peut provoquer des dommages. Si le fail-safe est désactivé sur le module RF, le récepteur passe par défaut en mode Hold. Ne réglez pas le port S.BUS sur No Signal, car un signal continuerait à être transmis. Utilisez plutôt Hold ou Custom pour S.BUS.
Avant utilisation, testez au sol la réaction fail-safe de l’ensemble du modèle avec la propulsion sécurisée. Vérifiez que l’appareil S.BUS et le contrôleur raccordés arrêtent effectivement le moteur lorsque le signal radio est perdu.
Annexe
Service sous garantie et hors garantie
Tous les récepteurs KAVAN® bénéficient d’une garantie étendue de 3 ans couvrant les défauts et défaillances de fabrication. Pour toute demande pendant cette période, joignez au produit une copie de la preuve d’achat et fournissez au service des informations aussi détaillées et complètes que possible sur le défaut, l’utilisation et les circonstances utiles à l’examen et au traitement de la demande. Adressez-vous au magasin où vous avez acheté le produit. Si cela n’est pas possible, contactez directement KAVAN Europe s.r.o. :
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tchéquie | +420 466 260 133 | info@kavanrc.com
Garantie et limitation de responsabilité
En tant que fabricant, nous ne pouvons pas contrôler le respect de cette notice lors du raccordement et de l’installation du récepteur dans votre modèle. Nous ne pouvons pas non plus contrôler le montage, l’utilisation ni l’entretien de ses éléments. KAVAN décline donc toute responsabilité pour les pertes, dommages ou frais résultant d’une utilisation ou d’un fonctionnement incorrect des produits que nous importons, ou liés à cette activité.
Sauf disposition légale contraire, l’obligation d’indemnisation de KAVAN est limitée, quels que soient les fondements juridiques invoqués, au prix d’achat des produits KAVAN directement impliqués dans l’événement à l’origine du dommage. Cette limitation ne s’applique pas si une décision de justice impose au fabricant une indemnisation illimitée en raison d’une faute intentionnelle ou d’une négligence grave prouvée. Nous garantissons la conformité de nos produits aux dispositions légales en vigueur. La garantie ne couvre pas les défaillances et défauts causés par :
- Usage abusif ou incorrect.
- Entretien tardif, incorrect ou absent, ou effectué par un service non autorisé.
- Raccordement incorrect.
- Utilisation d’accessoires non approuvés ou non recommandés par KAVAN Europe s.r.o.
- Modifications ou réparations effectuées par un service non autorisé par KAVAN Europe s.r.o.
- Dommages accidentels ou délibérés.
- Usure normale.
- Utilisation hors des limites de fonctionnement indiquées dans les caractéristiques techniques.
KAVAN Europe s.r.o. garantit que ce produit est exempt de défauts de matériau et de fabrication au moment de la vente. KAVAN Europe s.r.o. se réserve également le droit de modifier cette garantie sans préavis. L’équipement fait l’objet d’améliorations continues ; le fabricant se réserve le droit de modifier sa conception sans préavis.
Ce certificat donne droit à la réparation gratuite sous garantie du produit fourni par KAVAN Europe s.r.o. pendant la période de garantie étendue de 3 ans indiquée ci-dessus. L’usure naturelle liée à l’utilisation normale est exclue, car les éléments de ce produit de modélisme subissent des contraintes nettement supérieures à celles des jouets ordinaires.
La garantie ne couvre pas non plus les pièces mal installées, manipulées brutalement ou incorrectement, endommagées lors d’un accident, ou réparées ou modifiées par une personne non autorisée. Cela inclut l’application par l’utilisateur de sprays ou de revêtements d’étanchéité. Comme tout appareil électronique délicat, protégez cet équipement des températures élevées ou basses, de l’humidité, de la poussière, des secousses mécaniques violentes et des chocs. Ne le laissez pas longtemps en plein soleil.
Recyclage (Union européenne)
Les appareils électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les déchets ménagers ordinaires, mais déposés dans une installation spécialisée de collecte et de recyclage. Dans l’UE (Union européenne), leur élimination avec les déchets ménagers est interdite par la directive 2012/19/UE relative aux déchets d’équipements électriques et électroniques (DEEE). Déposez les appareils inutilisés au centre de collecte ou de recyclage le plus proche. Ils y seront éliminés ou recyclés gratuitement et en toute sécurité. Ce geste contribue à la protection de l’environnement.
Déclaration UE de conformité
KAVAN Europe s.r.o. déclare par la présente que l’équipement radio de type M+ et les autres équipements fournis avec celui-ci sont conformes à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible sur https://kavanrc.com/doc. Cet équipement radio 2,4 GHz peut être utilisé sans enregistrement préalable ni autorisation individuelle dans tous les pays de l’Union européenne.
