KAVAN M+ - Návod na obsluhu

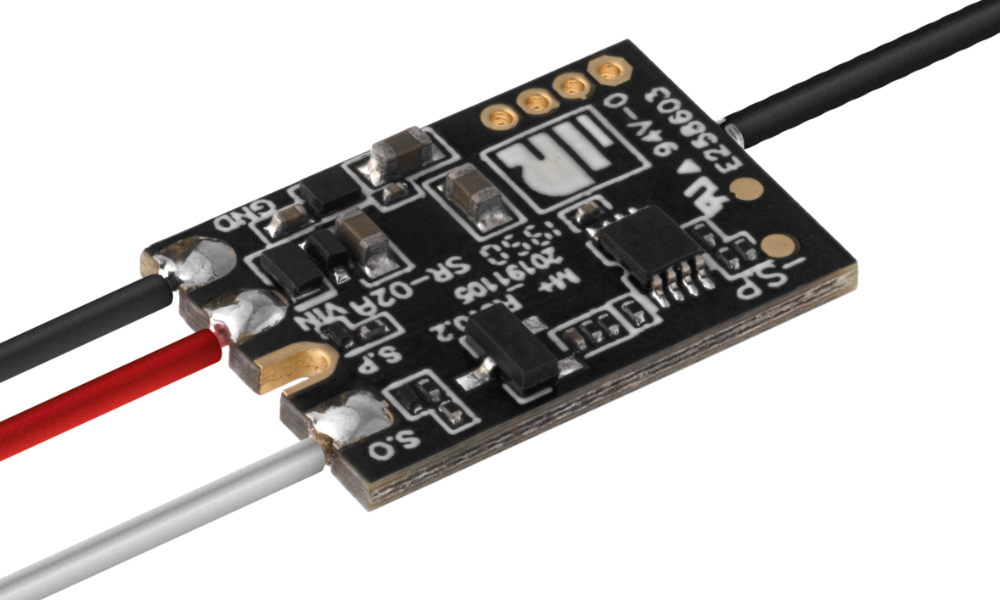

KAVAN M+
Úvod
Blahoželáme k zakúpeniu KAVAN M+, miniatúrneho telemetrického prijímača pre prenosový systém ACCESS v pásme 2,4 GHz. Ponúka 16 alebo 24 kanálov prostredníctvom S.BUS. Má odpojiteľnú anténu s konektorom IPEX4. Vďaka konektoru Micro JST je vhodný najmä pre KAVAN Sling MINI DLG, ale možno ho použiť aj v mnohých multikoptérach. Rozhranie F.BUS umožňuje pripojenie kompatibilných telemetrických zariadení. Dosah telemetrie je 500–600 metrov. Technológia OTA (Over-the-Air) umožňuje pohodlné bezdrôtové aktualizácie firmvéru.
Firmvér
Najnovší firmvér '''Archer M+''' stiahnite v ETHOS Suite alebo priamo:

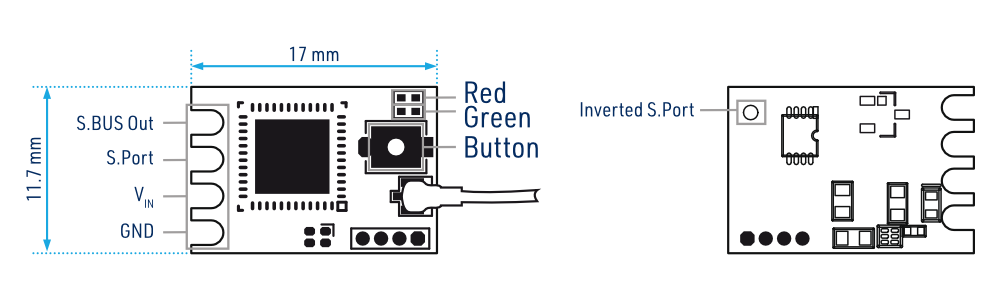

Prehľad
Technické údaje
| Rozmery | 17×11,7×4 mm (dך×v) |
|---|---|
| Hmotnosť | 1 g |
| Počet kanálov | 16/24 S.BUS |
| Rozsah napájacieho napätia | 3,5–10 V |
| Pracovný prúd | 16 mA pri 5 V |
| Pracovná frekvencia | 2,400–2,4835 GHz |
| Dosah ovládania | < 1,2 km; skutočný dosah závisí od miestnych podmienok |
| Max. vyžiarený výkon | < 14 dB (EIRP) |
| Kompatibilita | Všetky vysielače ACCESS |
Vlastnosti
- Protokol ACCESS s bezdrôtovou aktualizáciou OTA (Over The Air)
- Miniatúrne rozmery a veľmi nízka hmotnosť
- Plný dosah ovládania a telemetrie na 500–600 metrov
- Výstup S.BUS
- S.Port / F.Port
- Invertovaný S.Port
- Telemetria VFR (podiel platných rámcov)
LED indikátor
| Zelená LED | Červená LED | Stav |
|---|---|---|
| Svieti | Svieti | Registrácia |
| Bliká | Bliká | Registrácia dokončená |
| Svieti | Svieti | Párovanie |
| Svieti | Nesvieti | Párovanie dokončené |
| Svieti | Nesvieti | Normálna prevádzka |
| Nesvieti | Svieti | Režim fail-safe |
Hlavná časť
Registrácia a párovanie
Pred použitím je potrebné prijímač najprv zaregistrovať.
Postup:
- Uveďte vysielač do režimu [Reg].
- Zapnite vysielač, otvorte nastavenie modelu, vyberte interný alebo externý VF modul ACCESS a zvoľte [Reg]. Umiestnenie položiek závisí od vysielača a verzie operačného systému.
- Uveďte prijímač do režimu [Reg].
- Pripojte napájanie prijímača a súčasne držte jeho párovacie tlačidlo. Červená aj zelená LED svietia, čo signalizuje režim [Reg].
- Prijímač sa zobrazí v ponuke registrácie. Zvoľte [Register] a potvrďte tlačidlom ENTER. Obe LED prijímača blikaním potvrdia úspešnú registráciu.
- Vypnite prijímač.
- Kurzorom vyberte RX1 [Bind].
- Pripojte napájanie prijímača. Zelená LED bliká, čo signalizuje režim [Bind]. Vyberte prijímač RX; zelená LED začne svietiť trvalo a vysielač zobrazí [Bind successful].
- Párovanie potvrďte voľbou [OK]. Zelená LED svieti a červená nesvieti, čo signalizuje normálnu prevádzku.
Po registrácii prijímača už pri párovaní netreba používať tlačidlo.
Prepnutie na F.Port
Vyberte prijímač, stlačte ENTER, otvorte [Options] a zvoľte [F.Port].
Bezdrôtová aktualizácia firmvéru OTA
Nasledujúci príklad ponuky vychádza z firmvéru KAVAN V5. Ak sa správca súborov alebo príkaz OTA vášho vysielača líši, postupujte podľa jeho návodu.
- Otvorte [SD CARD 2/7], vyberte súbor firmvéru prijímača a stlačte ENTER.
- Zvoľte [Flash receiver OTA] a zapnite prijímač.
- Vyberte prijímač, potvrďte tlačidlom ENTER a počkajte na dokončenie aktualizácie. Vysielač zobrazí [Flash successful].
- Vypnite a znovu zapnite prijímač a počkajte 3 sekundy. Zelená LED začne blikať, čo signalizuje správnu činnosť prijímača.
Počas aktualizácie firmvéru nespúšťajte v tesnej blízkosti ďalšie párovanie.
Firmvér aktualizujte až po spárovaní prijímača.
Kontrola dosahu
Pred každým lietaním vykonajte kontrolu dosahu. Odrazy od okolitých kovových plotov, betónových budov alebo stromov môžu spôsobiť stratu signálu pri kontrole dosahu aj za letu. V režime kontroly dosahu je znížený VF výkon a dosah predstavuje približne 1/30–1/10 bežného dosahu.
Skúšku dosahu vykonávajte na zemi so zabezpečeným pohonom. Pri zisťovaní medzného dosahu so zníženým výkonom označuje úplná strata signálu túto hranicu; sama osebe nepotvrdzuje úspešnú skúšku inštalácie. Požadovanú vzdialenosť a kritériá úspešnej skúšky vyhľadajte v návode vysielača. Pred letom preverte každú neočakávanú stratu ovládania.
- Umiestnite model najmenej 60 cm nad zem na nekovovú podložku, napríklad drevenú lavicu. Anténu prijímača ponechajte zvisle.
- Napríklad pri Taranis X-Lite Pro zapnite vysielač aj prijímač a prejdite na: SETUP 2/13 /Internal RF/ Module [Rng].
- Pri VF module vysielača postupujte podľa príslušného návodu.
Ďalšie opisy funkcií a pokyny nájdete v príslušnom návode.
Núdzové polohy kanálov fail-safe
Pri zapnutom fail-safe sú k dispozícii 3 režimy: bez signálu, zachovanie polôh a vlastné nastavenie.
Bez signálu
Pri strate signálu prijímač nevysiela riadiace impulzy na kanáloch. Ak chcete použiť tento režim, vyberte ho v ponuke a počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.
Zachovanie polôh
Prijímač zachová polohy kanálov platné pred stratou signálu. Ak chcete použiť tento režim, vyberte ho v ponuke a počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.
Vlastné nastavenie
Prijímač nastaví na všetkých kanáloch predvolené polohy. Otvorte ponuku fail-safe a prepnite z Disconnect/Hold/Not Set na [Custom]. Vyberte kanál, ktorého núdzovú polohu chcete nastaviť, a potvrďte výber. Potom nastavte polohu každého požadovaného kanála a potvrďte ju. Počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.
Ak fail-safe nie je nastavený, model pri strate signálu zachová posledný platný stav kanálov. To môže spôsobiť škodu. Ak je fail-safe vypnutý na strane VF modulu, prijímač prejde do predvoleného režimu Hold. Pre port S.BUS nepoužívajte režim No Signal, pretože signál by sa stále vysielal. Namiesto neho nastavte pre S.BUS režim Hold alebo Custom.
Pred použitím vyskúšajte na zemi reakciu celého modelu na fail-safe so zabezpečeným pohonom. Overte, že pripojené zariadenie S.BUS a regulátor pri strate rádiového signálu skutočne zastavia motor.
Príloha
Záručný a pozáručný servis
Na všetky prijímače KAVAN® sa vzťahuje predĺžená 3-ročná záruka na všetky výrobné chyby a poruchy. Pri reklamácii v záručnej lehote vždy predložte s výrobkom kópiu dokladu o kúpe a servisným pracovníkom poskytnite čo najpodrobnejšie a najúplnejšie informácie o zistenej poruche, spôsobe používania a ďalších okolnostiach uľahčujúcich posúdenie a urýchľujúcich vybavenie reklamácie. Reklamáciu uplatnite v predajni, kde ste výrobok zakúpili. Ak to nie je možné, môžete sa obrátiť priamo na KAVAN Europe s.r.o.:
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česká republika | +420 466 260 133 | info@kavanrc.com
Záruka a obmedzenie zodpovednosti
Ako výrobca tohto výrobku nemáme možnosť ovplyvniť, či pri zapájaní a inštalácii prijímača do modelu dodržíte tento návod. Rovnako nemáme kontrolu nad stavbou, prevádzkou ani údržbou jednotlivých častí prijímača. KAVAN preto odmieta zodpovednosť za straty, škody a finančné náklady spôsobené nesprávnym používaním alebo prevádzkou nami dovážaných výrobkov či akokoľvek súvisiace s takouto činnosťou.
Ak zákon neurčuje inak, je povinnosť KAVAN nahradiť škodu bez ohľadu na uplatnené právne dôvody obmedzená na kúpnu cenu tých výrobkov KAVAN, ktoré sa priamo podieľali na udalosti spôsobujúcej škodu. To neplatí, ak súd výrobcovi uložil neobmedzenú náhradu na základe preukázaného úmyslu alebo hrubej nedbanlivosti. Zaručujeme súlad našich výrobkov s platnými právnymi predpismi. Záruka sa nevzťahuje na poruchy a chyby spôsobené:
- Zneužitie alebo nesprávne použitie.
- Oneskorená, nesprávna alebo zanedbaná údržba či údržba vykonaná neautorizovaným servisom.
- Nesprávne zapojenie.
- Použitie príslušenstva, ktoré KAVAN Europe s.r.o. neschválila ani neodporučila.
- Úpravy alebo opravy nevykonané servisom autorizovaným KAVAN Europe s.r.o.
- Neúmyselné alebo úmyselné poškodenie.
- Bežné opotrebovanie.
- Prevádzka zariadenia mimo medzí uvedených v technických údajoch.
KAVAN Europe s.r.o. zaručuje, že v okamihu predaja je tento výrobok bez materiálových a výrobných chýb. KAVAN Europe s.r.o. si zároveň vyhradzuje právo zmeniť alebo upraviť túto záruku bez predchádzajúceho upozornenia. Zariadenie sa priebežne zdokonaľuje; výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.
Tento záručný list oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. v rámci vyššie uvedenej predĺženej 3-ročnej záručnej lehoty. Záruka sa nevzťahuje na prirodzené opotrebovanie pri bežnom používaní; ide o modelársky výrobok, ktorého jednotlivé časti pracujú pod podstatne vyšším zaťažením než bežné hračky.
Záruka sa tiež nevzťahuje na časti zariadenia nesprávne nainštalované, hrubo či nesprávne používané alebo poškodené pri nehode, ani na časti opravené či upravené neoprávnenou osobou. To zahŕňa aj používateľom nanesené vodoodolné spreje a nátery. Rovnako ako inú citlivú elektroniku nevystavujte zariadenie vysokým ani nízkym teplotám, vlhkosti, prachu, prudkým mechanickým otrasom a nárazom. Nenechávajte ho dlhodobo na priamom slnku.
Recyklácia (Európska únia)
Elektrické zariadenia označené prečiarknutou smetnou nádobou nesmú byť vyhodené do bežného komunálneho odpadu; odovzdajte ich v špecializovanom zbernom a recyklačnom zariadení. V krajinách EÚ (Európskej únie) je odkladanie elektrických zariadení do komunálneho odpadu zakázané smernicou 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach (WEEE). Nepotrebné zariadenie môžete odovzdať v najbližšom zbernom alebo recyklačnom stredisku, kde bude bezpečne a bezplatne zlikvidované alebo recyklované. Správnym odovzdaním prispejete k ochrane životného prostredia.
EÚ vyhlásenie o zhode
KAVAN Europe s.r.o. týmto vyhlasuje, že rádiové zariadenie typu M+ a ďalšie zariadenia s ním dodávané sú v súlade so smernicou 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na: https://kavanrc.com/doc. Toto rádiové zariadenie v pásme 2,4 GHz možno používať bez predchádzajúcej registrácie alebo individuálneho schválenia vo všetkých krajinách Európskej únie.
