KAVAN M+ - Návod k obsluze
KAVAN M+
Úvod

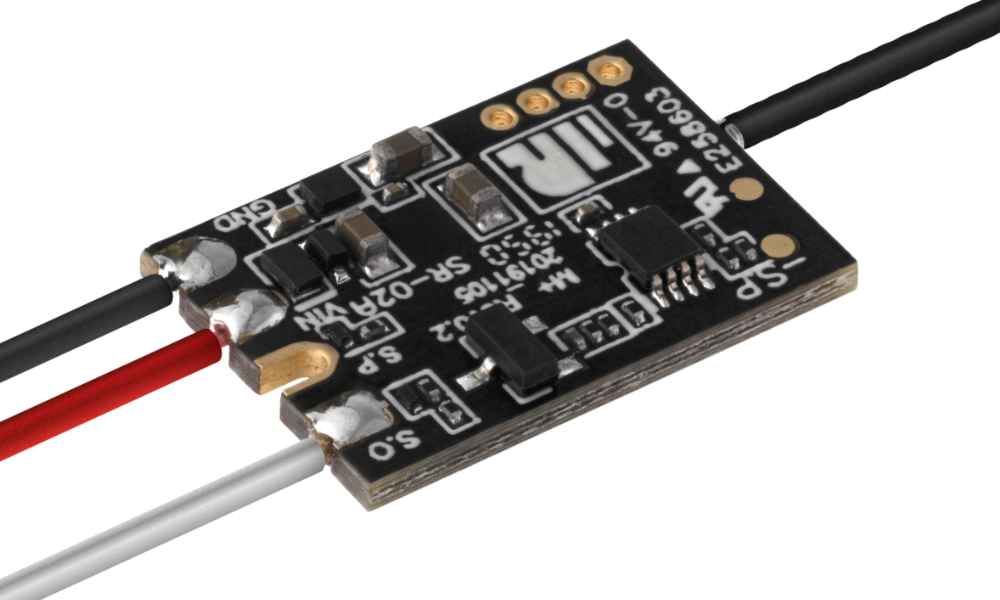

Blahopřejeme k zakoupení KAVAN M+, miniaturního telemetrického přijímače pro přenosový systém ACCESS v pásmu 2,4 GHz. Nabízí 16 nebo 24 kanálů prostřednictvím S.BUS. Má odpojitelnou anténu s konektorem IPEX4. Díky konektoru Micro JST je vhodný zejména pro KAVAN Sling MINI DLG, ale lze jej použít i v řadě multikoptér. Rozhraní F.BUS umožňuje připojení kompatibilních telemetrických zařízení. Dosah telemetrie činí 500–600 metrů. Technologie OTA (Over-the-Air) umožňuje pohodlné bezdrátové aktualizace firmwaru.
Firmware
Nejnovější firmware '''Archer M+''' stáhněte v ETHOS Suite nebo přímo:

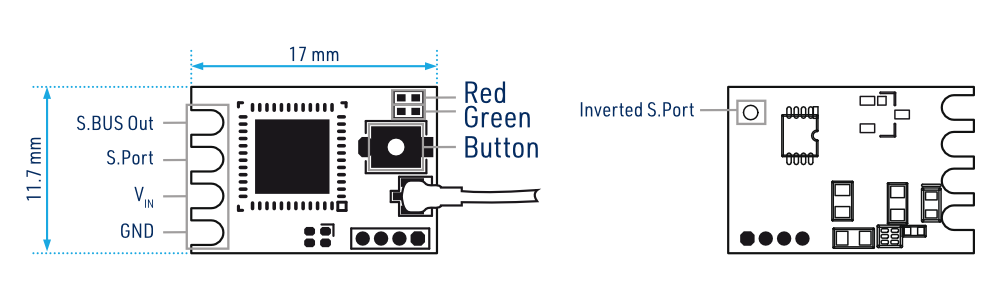

Přehled
Technické údaje
| Rozměry | 17×11,7×4 mm (dך×v) |
|---|---|
| Hmotnost | 1 g |
| Počet kanálů | 16/24 S.BUS |
| Rozsah napájecího napětí | 3,5–10 V |
| Pracovní proud | 16 mA při 5 V |
| Pracovní kmitočet | 2,400–2,4835 GHz |
| Dosah ovládání | < 1,2 km; skutečný dosah závisí na místních podmínkách |
| Max. vyzářený výkon | < 14 dB (EIRP) |
| Kompatibilita | Všechny vysílače ACCESS |
Vlastnosti
- Protokol ACCESS s bezdrátovou aktualizací OTA (Over The Air)
- Miniaturní rozměry a velmi nízká hmotnost
- Plný dosah ovládání a telemetrie na 500–600 metrů
- Výstup S.BUS
- S.Port / F.Port
- Invertovaný S.Port
- Telemetrie VFR (podíl platných rámců)
LED indikátor
| Zelená LED | Červená LED | Stav |
|---|---|---|
| Svítí | Svítí | Registrace |
| Bliká | Bliká | Registrace dokončena |
| Svítí | Svítí | Párování |
| Svítí | Nesvítí | Párování dokončeno |
| Svítí | Nesvítí | Normální provoz |
| Nesvítí | Svítí | Režim fail-safe |
Hlavní část
Registrace a párování
Před použitím je nutné přijímač nejprve zaregistrovat.
Postup:
- Uveďte vysílač do režimu [Reg].
- Zapněte vysílač, otevřete nastavení modelu, vyberte interní nebo externí VF modul ACCESS a zvolte [Reg]. Umístění položek závisí na vysílači a verzi operačního systému.
- Uveďte přijímač do režimu [Reg].
- Připojte napájení přijímače a současně držte jeho párovací tlačítko. Červená i zelená LED svítí, což signalizuje režim [Reg].
- Přijímač se zobrazí v nabídce registrace. Zvolte [Register] a potvrďte tlačítkem ENTER. Obě LED přijímače blikáním potvrdí úspěšnou registraci.
- Vypněte přijímač.
- Kurzorem vyberte RX1 [Bind].
- Připojte napájení přijímače. Zelená LED bliká, což signalizuje režim [Bind]. Vyberte přijímač RX; zelená LED začne svítit trvale a vysílač zobrazí [Bind successful].
- Párování potvrďte volbou [OK]. Zelená LED svítí a červená nesvítí, což signalizuje normální provoz.
Po registraci přijímače již není při párování potřeba používat tlačítko.
Přepnutí na F.Port
Vyberte přijímač, stiskněte ENTER, otevřete [Options] a zvolte [F.Port].
Bezdrátová aktualizace firmwaru OTA
Následující příklad nabídky vychází z firmwaru KAVAN V5. Pokud se správce souborů nebo příkaz OTA vašeho vysílače liší, postupujte podle jeho návodu.
- Otevřete [SD CARD 2/7], vyberte soubor firmwaru přijímače a stiskněte ENTER.
- Zvolte [Flash receiver OTA] a zapněte přijímač.
- Vyberte přijímač, potvrďte tlačítkem ENTER a vyčkejte na dokončení aktualizace. Vysílač zobrazí [Flash successful].
- Vypněte a znovu zapněte přijímač a počkejte 3 sekundy. Zelená LED začne blikat, což signalizuje správnou činnost přijímače.
Během aktualizace firmwaru nespouštějte v těsné blízkosti další párování.
Firmware aktualizujte až po spárování přijímače.
Kontrola dosahu
Před každým létáním proveďte kontrolu dosahu. Odrazy od okolních kovových plotů, betonových budov nebo stromů mohou způsobit ztrátu signálu při kontrole dosahu i za letu. V režimu kontroly dosahu je snížen VF výkon a dosah činí přibližně 1/30–1/10 běžného dosahu.
Zkoušku dosahu provádějte na zemi se zabezpečeným pohonem. Při zjišťování mezního dosahu se sníženým výkonem označuje úplná ztráta signálu tuto mez; sama o sobě nepotvrzuje úspěšnou zkoušku instalace. Požadovanou vzdálenost a kritéria úspěšné zkoušky vyhledejte v návodu vysílače. Před letem vyšetřete každou neočekávanou ztrátu ovládání.
- Umístěte model nejméně 60 cm nad zem na nekovovou podložku, například dřevěnou lavici. Anténu přijímače ponechte svisle.
- Například u Taranis X-Lite Pro zapněte vysílač i přijímač a přejděte na: SETUP 2/13 /Internal RF/ Module [Rng].
- U VF modulu vysílače postupujte podle příslušného návodu.
Další popisy funkcí a pokyny najdete v příslušném návodu.
Nouzové polohy kanálů fail-safe
Při zapnutém fail-safe jsou k dispozici 3 režimy: bez signálu, zachování poloh a vlastní nastavení.
Bez signálu
Při ztrátě signálu přijímač nevysílá řídicí impulzy na kanálech. Chcete-li tento režim použít, vyberte jej v nabídce a počkejte 9 sekund, než se změna nastavení fail-safe projeví.
Zachování poloh
Přijímač zachová polohy kanálů platné před ztrátou signálu. Chcete-li tento režim použít, vyberte jej v nabídce a počkejte 9 sekund, než se změna nastavení fail-safe projeví.
Vlastní nastavení
Přijímač nastaví na všech kanálech předvolené polohy. Otevřete nabídku fail-safe a přepněte z Disconnect/Hold/Not Set na [Custom]. Vyberte kanál, jehož nouzovou polohu chcete nastavit, a potvrďte výběr. Poté nastavte polohu každého požadovaného kanálu a potvrďte ji. Počkejte 9 sekund, než se změna nastavení fail-safe projeví.
Pokud fail-safe není nastaven, model při ztrátě signálu zachová poslední platný stav kanálů. To může způsobit škodu. Je-li fail-safe vypnut na straně VF modulu, přijímač přejde do výchozího režimu Hold. Pro port S.BUS nepoužívejte režim No Signal, protože signál by se stále vysílal. Místo něj nastavte pro S.BUS režim Hold nebo Custom.
Před použitím vyzkoušejte na zemi reakci celého modelu na fail-safe se zabezpečeným pohonem. Ověřte, že připojené zařízení S.BUS a regulátor při ztrátě rádiového signálu skutečně zastaví motor.
Příloha
Záruční a pozáruční servis
Na všechny přijímače KAVAN® se vztahuje prodloužená 3letá záruka na veškeré výrobní vady a poruchy. Při reklamaci v záruční době vždy předložte s výrobkem kopii dokladu o koupi a servisním pracovníkům poskytněte co nejpodrobnější a nejúplnější informace o zjištěné závadě, způsobu používání a dalších okolnostech usnadňujících posouzení a urychlujících vyřízení reklamace. Reklamaci uplatněte v prodejně, kde jste výrobek zakoupili. Není-li to možné, můžete se obrátit přímo na KAVAN Europe s.r.o.:
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česká republika | +420 466 260 133 | info@kavanrc.com
Záruka a omezení odpovědnosti
Jako výrobce tohoto výrobku nemáme možnost ovlivnit, zda při zapojování a instalaci přijímače do modelu dodržíte tento návod. Stejně tak nemáme kontrolu nad stavbou, provozem ani údržbou jednotlivých částí přijímače. KAVAN proto odmítá odpovědnost za ztráty, škody a finanční náklady způsobené nesprávným používáním nebo provozem námi dovážených výrobků či jakkoli související s takovou činností.
Nestanoví-li zákon jinak, je povinnost KAVAN k náhradě škody bez ohledu na uplatněné právní důvody omezena na kupní cenu těch výrobků KAVAN, které se přímo podílely na události způsobující škodu. To neplatí, pokud soud výrobci uložil neomezenou náhradu na základě prokázaného úmyslu nebo hrubé nedbalosti. Zaručujeme soulad našich výrobků s platnými právními předpisy. Záruka se nevztahuje na poruchy a vady způsobené:
- Zneužití nebo nesprávné použití.
- Opožděná, nesprávná nebo zanedbaná údržba či údržba prováděná neautorizovaným servisem.
- Nesprávné zapojení.
- Použití příslušenství, které KAVAN Europe s.r.o. neschválila ani nedoporučila.
- Úpravy nebo opravy neprovedené servisem autorizovaným KAVAN Europe s.r.o.
- Neúmyslné nebo úmyslné poškození.
- Běžné opotřebení.
- Provoz zařízení mimo meze uvedené v technických údajích.
KAVAN Europe s.r.o. zaručuje, že v okamžiku prodeje je tento výrobek bez materiálových a výrobních vad. KAVAN Europe s.r.o. si zároveň vyhrazuje právo změnit nebo upravit tuto záruku bez předchozího upozornění. Zařízení se průběžně zdokonaluje; výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.
Tento záruční list opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. v rámci výše uvedené prodloužené 3leté záruční doby. Záruka se nevztahuje na přirozené opotřebení při běžném používání; jde o modelářský výrobek, jehož jednotlivé části pracují pod podstatně vyšším zatížením než běžné hračky.
Záruka se rovněž nevztahuje na části zařízení nesprávně instalované, hrubě či nesprávně používané nebo poškozené při nehodě, ani na části opravené či upravené neoprávněnou osobou. To zahrnuje i uživatelem nanesené voděodolné spreje a nátěry. Stejně jako jinou citlivou elektroniku nevystavujte zařízení vysokým ani nízkým teplotám, vlhkosti, prachu, prudkým mechanickým otřesům a nárazům. Nenechávejte je dlouhodobě na přímém slunci.
Recyklace (Evropská unie)
Elektrická zařízení označená přeškrtnutou popelnicí nesmějí být vyhozena do běžného komunálního odpadu; odevzdejte je ve specializovaném sběrném a recyklačním zařízení. V zemích EU (Evropské unie) je odkládání elektrických zařízení do komunálního odpadu zakázáno směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (WEEE). Nepotřebné zařízení můžete odevzdat v nejbližším sběrném nebo recyklačním středisku, kde bude bezpečně a bezplatně zlikvidováno nebo recyklováno. Správným odevzdáním přispějete k ochraně životního prostředí.
EU prohlášení o shodě
KAVAN Europe s.r.o. tímto prohlašuje, že rádiové zařízení typu M+ a další zařízení s ním dodávaná jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je dostupné na: https://kavanrc.com/doc. Toto rádiové zařízení v pásmu 2,4 GHz lze používat bez předchozí registrace nebo individuálního schválení ve všech zemích Evropské unie.
