KAVAN R10 / Stabi - Návod k obsluze

KAV18.10010

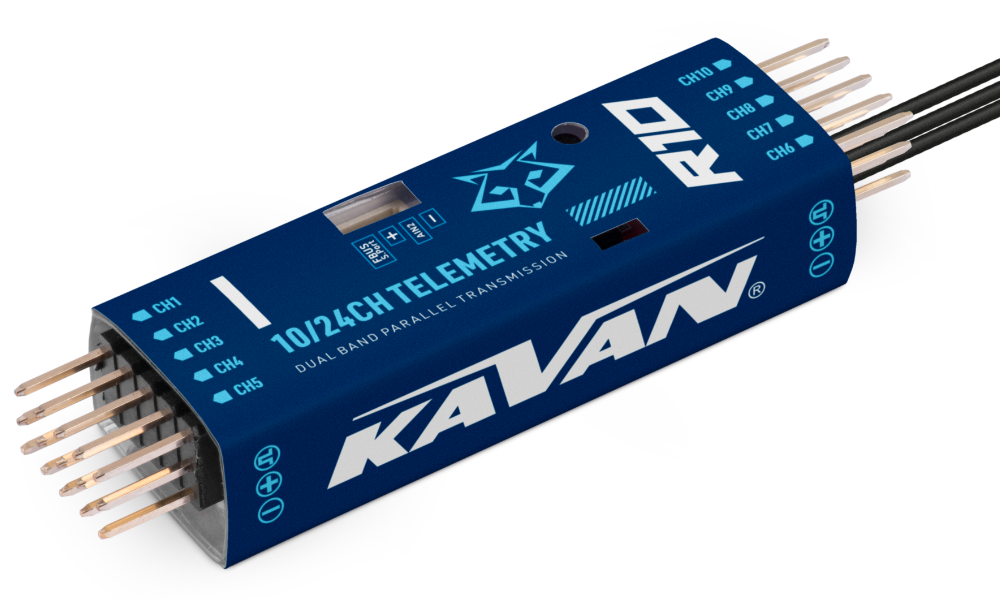

KAVAN R10

KAV18.10010S

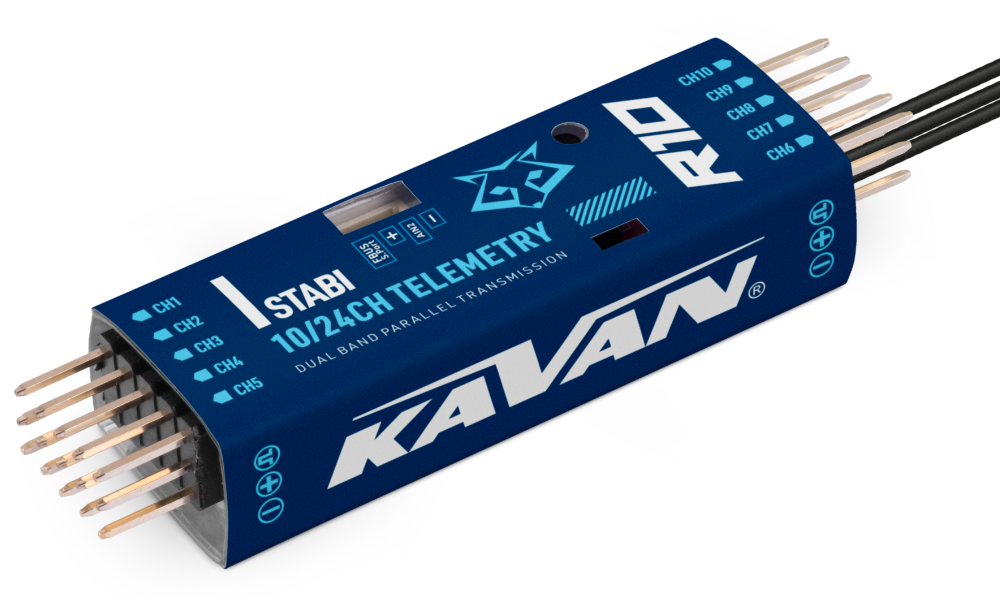

KAVAN R10 Stabi

Úvod

Blahopřejeme k zakoupení pokročilého 10kanálového telemetrického přijímače KAVAN R10. Pracuje se simultánním dvoufrekvenčním systémem v pásmu 2,4 GHz TW 2,4 GHz. Nabízí 10 vysoce přesných PWM kanálů a režimy 16 nebo 24 kanálů přes S.BUS. Dvě odpojitelné antény s konektory IPEX4 poskytují příjem až na desítky kilometrů. Je vhodný zejména pro větroně, ale i pro další modely. Podporuje redundanci a lze jej zapojit jako primární přijímač přes S.BUS. S protokolem TW 2,4 GHz pracují v tomto zapojení oba přijímače plnohodnotně současně. Rozhraní F.BUS umožňuje připojení kompatibilních telemetrických zařízení a obousměrný přenos dat jediným kabelem.

Pokročilé potlačení rušení zajišťuje spolehlivý a stabilní přenos signálu v celém dosahu. Chytré přiřazení přenosového systému urychluje párování. Funkce černé skříňky ukládá základní letová data. Provozní stavy přijímače signalizují LED. Po chytrém spárování lze firmware aktualizovat bezdrátově.

K dispozici je také stabilizovaná verze s rozšířenými funkcemi ADV. Stabilizátor ADV nabízí pokročilý režim s více programovatelnými stabilizovanými kanály a flexibilním nastavením.

Klasická stabilizace byla rozšířena o 5 dalších stabilizačních kanálů s přiřazením jednotlivým výstupům v letových režimech Stabilizace, Automatické vyrovnání, Visení a Nožový let.

Pokročilá stabilizace zahrnuje vysoce přesné telemetrické senzory pro sledování výšky, vertikální rychlosti atd.

V režimu pokročilé stabilizace lze všechny výstupy konfigurovat pro stabilizaci a další pokročilé funkce, například sdílení souborů Stab, programovatelné parametry a přístup pro vývojáře.

Firmware

Nejnovější firmware '''TW R10 / SR10''' stáhněte v ETHOS Suite nebo přímo:

• R10/R10 Stabi verze 3.0.1
• R10/R10 Stabi verze 3.0.0

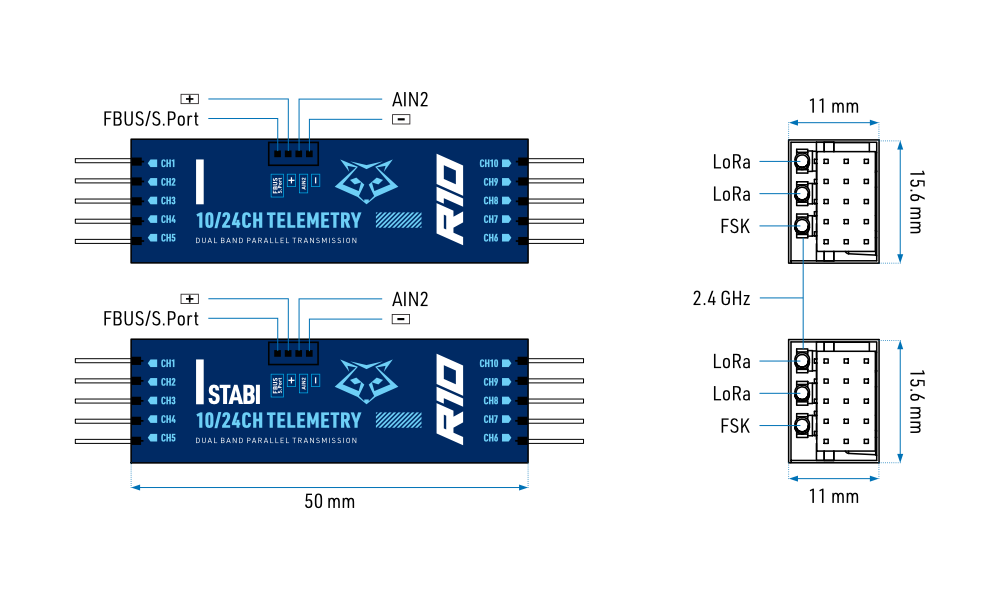

Přehled

Technické údaje

Rozměry	64×16,6×12,4 mm (D׊×V)
Hmotnost	9,4 g
Počet kanálů	10 kanálů PWM + režim 16/24 kanálů přes S.BUS
Rozsah napájecího napětí	3,5–12 V (doporučené napájení 2S LiXX)
Pracovní proud	≤ 120 mA při 5 V
Pracovní kmitočet	2,400–2,4835 GHz
Dosah ovládání	< 2 km; skutečný dosah závisí na místních podmínkách
Max. vyzářený výkon	< 20 dBm (EIRP)
Vario – rozsah měření svislé rychlosti	±10 m/s (R10 Stabi)
Vario – rozsah a rozlišení výškoměru	−700 m až 10 000 m, 0,1 m (R10 Stabi)
Rozsah měření externího napětí přes AIN2	0–35 V (poměr děliče napětí akumulátoru: 1:10)
Konektor antény	IPEX4
Kompatibilita	Vysílače TW 2,4 GHz

Vlastnosti

• Zvýšená odolnost proti VF rušení a stabilnější VF přenos
• Simultánní dvoufrekvenční přenosový systém TW 2,4 GHz s chytrým párováním
• Vestavěné pokročilé stabilizační funkce (R10 Stabi)
• Vestavěný vysoce přesný telemetrický senzor (výška, vertikální rychlost atd.) (R10 Stabi)
• Funkce černé skříňky
• Velký maximální dosah ovládání
• Bezdrátové aktualizace firmwaru (OTA – OverTheAir)
• 10 konfigurovatelných kanálů
  • CH1: PWM / S.BUS OUT / FPort / S.Port / SBUS IN
  • CH2–10: PWM / SBUS OUT / FBUS / S.Port
• F.BUS / S.Port
• Výstup SBUS OUT (podporuje režim 16/24 kanálů)
• Vstup SBUS IN (podporuje redundanci signálu)

LED indikátor

Zelená (LoRa)	Modrá (FSK)	Červená	Stav
Svítí	Nesvítí	Svítí	Registrace probíhá
Bliká	Nesvítí	Bliká	Registrace dokončena
Svítí	Nesvítí	Nesvítí	Párování
Svítí	Bliká	Nesvítí	Párování dokončeno
Svítí	Bliká	Nesvítí	Normální provoz
Nesvítí	Nesvítí	Svítí	Režim fail-safe

Žlutá	Stav (kalibrace akcelerometru)
Svítí	Překročení mezí (0,9 g, 1,1 g)
Nesvítí	Normální stav
Bliká	Kalibrace dokončena

Žlutá	Stav (samokontrola)
Svítí	Probíhá zjišťování středových poloh
Bliká	Zjišťování minimálních a maximálních hodnot kanálů
Nesvítí	Samokontrola dokončena

Hlavní část

Nebezpečí

Před párováním, nastavením stabilizátoru nebo kalibrací odpojte elektromotor a zastavte spalovací motor. Během všech pozemních kontrol zajistěte bezpečnost pohonu.

Registrace a párování

Registrace

Před použitím je nutné přijímač nejprve zaregistrovat.

1. Zahajte registraci volbou [Register].
2. Zobrazí se okno „Waiting....“ a opakuje se hlasová výzva „Register“.
3. Držte párovací tlačítko F/S přijímače a zapněte jeho napájení. Počkejte, až se rozsvítí červená i zelená LED. Podle potřeby nastavte následující registrační údaje:
   • RID: Jedinečné registrační ID vlastníka (Owner Registration ID) vysílače, uložené v paměti přijímače. Chcete-li sdílet modely a jejich přijímače mezi svými vysílači nebo s dalšími modeláři, nastavte na těchto vysílačích stejné RID a použijte funkci Smart share.
   • Název RX: Při prvním párování je přijímač pojmenován automaticky. Název můžete kdykoli změnit, například pro rozlišení přiřazených kanálů při použití více přijímačů:
     • RX4R1 pro CH1–8.
     • RX4R2 pro CH9–16.
     • RX4R3 pro CH17–24.
   • UID: Rozlišuje přijímače používané současně v jednom modelu. Pro jediný přijímač ponechte výchozí 0. Při použití více přijímačů bývá přiřazení následující:
     • 0 pro CH1–8.
     • 1 pro CH9–16.
     • 2 pro CH17–24.
   • UID nelze z přijímače zpětně přečíst, proto si jím přijímač označte. Uvedené skupiny kanálů jsou příklady registrace; nezvyšují počet fyzických PWM výstupů.
4. Dokončete volbou [Register]. Jakmile se zobrazí „Registration OK“, zvolte [OK].
5. Vypněte přijímač. Nyní je zaregistrován, ale ještě je nutné jej spárovat s vysílačem.

Nebezpečí

Neprovádějte párování s připojeným elektromotorem nebo běžícím spalovacím motorem.

Párování

Párování přiřadí zaregistrovaný přijímač jednomu vysílači. Přijímač s ním bude komunikovat, dokud jej nespárujete s jiným. Před prvním použitím proveďte kontrolu dosahu.

1. Vypněte napájení přijímače.
2. U RX1 zvolte [Pairing]. Každých několik sekund se opakuje hlasová výzva „Pairing“ a na obrazovce se zobrazí „Waiting for receiver...“.
3. Zapněte přijímač bez držení tlačítka F/S. V okně výběru zařízení se zobrazí název přijímače.
4. Vyberte název přijímače. Zpráva potvrdí úspěšné párování.
5. Vypněte vysílač i přijímač.
6. Zapněte vysílač a poté přijímač. Trvale svítící zelená LED, blikající modrá LED a zhasnutá červená LED potvrzují spojení. Párování není nutné opakovat, pokud některé ze zařízení nevyměníte.

• Přijímač reaguje pouze na spárovaný vysílač; ostatní vysílače v okolí jej neovládají.
• Název přijímače se zobrazí vedle RX1.
• Přijímač je připraven k použití.
• Pro redundantní zapojení podle potřeby postup zopakujte pro přijímače 2 a 3.

Režim IMU (R10 Stabi)

Upozornění

Níže uvedený postup SxR popisuje starší software. Pro firmware 3.0.x použijte aktuální pokyny pro Stabilizer Config, včetně resetu, nového spárování, kalibrace a ověření fail-safe po aktualizaci.

Poznámka

Při použití nejnovějších verzí firmwaru přijímačů řady TW Stabi (≥1.0.9) zajistěte, aby ve vysílači běžela nejnovější verze nástrojů Stab Lua.

Zařízení s funkcemi ADV nabízejí tři režimy nastavení stabilizačního modulu:

• Režim OFF: Stabilizační modul není aktivní.
• Režim BASIC: Tento režim je ve výchozím nastavení zapnutý; základní nastavení lze provést přímo ve vysílači.
• ADV: Tento režim podporuje úplnou konfiguraci stabilizace pomocí programátoru RBmixer na počítači.

Poznámka

Pro běžné použití stabilizace zvolte režim BASIC. Pro flexibilnější nastavení stabilizace ADV použijte software RBmixer.

Nastavte režim IMU na ADV a změňte volbu ADV config z Disable na Enable. Tím umožníte nastavení parametrů stabilizace ADV prostřednictvím rozhraní Upgrade.

Poznámka

Pokud pokročilý režim stabilizace ADV přijímače nepoužíváte, musí být tato volba vypnutá.

Upozornění

Před letem ve skriptu SRX Basic ověřte, že je ADV config nastaveno na Disable.

Kalibrace vodorovné polohy (R10 Stabi)

Poznámka

Při použití nejnovějších verzí firmwaru přijímačů řady TW Stabi (≥1.0.9) zajistěte, aby ve vysílači běžela nejnovější verze nástrojů Stab Lua.

Zvolením [Start] spusťte režim CaliHorizontal pro kalibraci vodorovné roviny.

Poznámka

Funkce „CaliHorizontal“ slouží pouze ke kalibraci vodorovné polohy v režimu ADV. V základním režimu nefunguje.

Dvě nezávislé stabilizační funkce (R10 Stabi)

Poznámka

Při použití nejnovějších verzí firmwaru přijímačů řady TW Stabi (≥1.0.9) zajistěte, aby ve vysílači běžela nejnovější verze nástrojů Stab Lua.

• Stránka Stable System 1/2: Umožňuje zapnout nebo vypnout první skupinu stabilizovaných kanálů (CH1–6).
• Stránka Stable System 2/2: Umožňuje zapnout nebo vypnout druhou skupinu stabilizovaných kanálů (CH7–11).

Poznámka

Stisknutím ENTER na otočném ovladači přejděte na druhou stránku konfigurace stabilizovaných kanálů.

Poznámka

Stabilizační systémy jsou dva a pracují nezávisle; kalibraci a samokontrolu je nutné provést u obou.

První kroky – stabilizační funkce (R10 Stabi)

1. Vytvořte model a ověřte, že je připojený přijímač spárovaný s vysílačem.
2. Zapněte stabilizaci a zkalibrujte gyroskop zařízení.
3. Připojte serva a upevněte stabilizační zařízení do modelu.
4. Nastavte kanály mixéru a přepínače vysílače.
5. Zvolte [Wing Type] a [Mounting Type].
6. Zkontrolujte stabilizované výstupy přijímače v režimu Auto-Level.
7. V ručním režimu zkontrolujte ovládání kniply vysílače.
8. Spusťte samokontrolu přijímače.
9. Nastavte fail-safe.

Poznámka

Funkční skripty Lua stáhněte ze sekce [DOWNLOAD] na stránce produktu. Rozbalenou složku vložte přímo do složky [Scripts] na paměťové kartě.

Kalibrace gyroskopu (R10 Stabi)

Ověřte, že je stabilizace zapnutá

Otevřete nástroj [SxR Cali] a zkalibrujte gyroskop

1. Gyroskop zařízení je nutné před montáží do modelu zkalibrovat ve všech 6 polohách. Položte zařízení na rovnou plochu a při kalibraci postupujte podle následujících pokynů.
2. Položte stabilizační zařízení na plochu logem/štítkem nahoru. Na vysílači otevřete [SxR Cali] a zvolte „click to confirm“. Žlutá LED začne blikat. Jakmile zhasne, podle pokynů zkalibrujte senzor.
3. Proveďte všech 6 poloh požadovaných kalibračním nástrojem. V příslušné poloze má být referenční hodnota přibližně 1,000 s tolerancí ±0,1. Řiďte se pokyny nástroje pro X, Y, Z a Mod; nesnažte se dosáhnout hodnoty 1,000 na všech osách současně.
4. Po provedení všech uvedených kroků je kalibrace dokončena.

Připojení serv a montáž (R10 Stabi)

Připojte serva k dostupným výstupům přijímače podle ověřeného přiřazení níže uvedených logických funkcí.

Poznámka

Konektory přijímače 6–10 musí směřovat dopředu k přídi modelu, ostatní konektory dozadu.

Kanál	Označení	Ovládaná plocha
CH1	AIL 1	Křidélko
CH2	ELE 1	Výškovka
CH3	THR	Plyn
CH4	RUD	Směrovka
CH5	AIL 2	Křidélko
CH6	ELE 2	Výškovka
CH7	AIL 3	Křidélko
CH8	ELE 3	Výškovka
CH9	RUD 2	Směrovka
CH10	AIL 4	Křidélko
CH11	ELE 4	Výškovka
CH12	Uživatelsky definováno	—
CH13	Uživatelsky definováno	Nastavení zisku gyroskopu
CH14+CH15	Uživatelsky definováno	Letové režimy

Nastavení zisku gyroskopu kanálem CH13: Ve středové poloze CH13 je zisk nulový. S rostoucí výchylkou roste zisk. Při hodnotě ±100 % je zisk maximální.

Upozornění

Tabulka uvádí logické funkce stabilizátoru až po CH15; R10 má pouze 10 fyzických výstupů PWM. Serva připojujte pouze k dostupným výstupům s ověřeným přiřazením kanálů. Nepředpokládejte, že existují další fyzické konektory.

Nastavení kanálů mixéru a přepínačů vysílače

Podle seznamu kanálů přiřaďte ovladače a přepínače. Příklad přiřazení CH13–CH15 lze upravit podle potřeby; před použitím ověřte skutečné výstupní hodnoty a letové režimy.

Otevřete [SxR Stab] a zvolte [Wing Type] a [Mounting Type]

Nastavení [Gain] a [Offset] pro letové režimy

1. Zisk – režim Stab
2. Zisk – režim Auto-Level
3. Zisk – režim Hover
4. Zisk – režim Knife
5. Úhlový offset – režim Auto-Level
6. Úhlový offset – režim Hover
7. Úhlový offset – režim Knife

V režimu [Auto-Level] ověřte, že reakce serv odpovídají níže uvedeným pokynům ke změnám polohy modelu. V opačném případě změňte smysl příslušného výstupu v nástroji [SxR Stab].

Priorita kniplu a obrácená priorita kniplu pro kanály AIL1/2, RUD a ELE1/2

Poznámka

Stabilizace se deaktivuje, pokud výstupní hodnoty ovládání kniply na těchto kanálech překročí nastavené prahové hodnoty priority kniplu.

Kontrola reakce na změnu polohy

Pro bezpečný let důrazně doporučujeme ověřit smysl kompenzace modelu. Režim automatického vyrovnání vyvolává výrazné výchylky AIL a ELE, které umožňují zkontrolovat reakci křidélek a výškovky. Režimy Nožový let a Visení obdobně umožňují kontrolu směrovky.

Při naklonění modelu doleva nebo doprava musí křidélka působit proti tomuto klonění. (Obr. 2)

Při zvednutí nebo sklopení přídě musí výškovka působit proti této změně klopení. (Obr. 3)

Při otočení přídě doleva nebo doprava musí směrovka působit proti této změně bočení. (Obr. 4)

Poznámka

Pokud je smysl kompenzace nesprávný, obraťte jej v [SxR Stab] a zopakujte pozemní kontrolu. Nelétejte, dokud všechny směry kompenzace nejsou správné.

V režimu [Manual] ověřte, že reakce serv odpovídají pohybům kniplů vysílače. Pokud ne, zvolením řádku kanálu v nástroji [Output] obraťte smysl příslušného výstupu.

Samokontrola (R10 Stabi)

1. Položte model na zem do vodorovné polohy, nastavte plyn na 0 a ostatní kanály ponechte ve středové poloze.
2. V nabídce [System] otevřete [SxR Stab] a zvolte [Start]. Rozsvítí se modrá LED. Jakmile začne blikat, zkalibrujte maximální výchylky kanálů ovládaných kniply kromě plynu.
3. Po dokončení kalibrace LED zhasne a serva se vychýlí na obě strany, čímž potvrdí její dokončení.

Poznámka

Pro samokontrolu musí být stabilizace zapnutá. V [SxR Stab] zapněte [Stabilising], nástroj zavřete a znovu otevřete. Poté lze spustit [Self-check].

Nastavení letových režimů (R10 Stabi)

Rychlý režim

Nabízí režim stabilizace, automatického vyrovnání a ruční režim s vypnutým gyroskopem. Ovládá se kanálem CH14 podle následující tabulky.

Poznámka

Rychlý režim je výchozím režimem R10 Stabi.

• V rychlém režimu nejsou dostupné režimy Nožový let a Visení (3D).
• Kanál CH15 se v rychlém režimu nepoužívá.

Zapněte rychlý režim v [SxR Stab]. Před letem ověřte každou polohu přepínače sledováním reakce modelu na zemi.

Kanál	Poloha	Letový režim
CH14 (3polohový přepínač)	Přepínač DOLE	Ruční režim (stabilizace vypnutá)
	Přepínač UPROSTŘED	Režim stabilizace
	Přepínač NAHOŘE	Režim automatického vyrovnání

Běžný režim

Kanály CH14 a CH15 volí stabilizaci, automatické vyrovnání, visení, nožový let nebo ruční režim s vypnutým gyroskopem podle následující tabulky.

Letový režim	Stabilizace	Automatické vyrovnání	Visení	Nožový let	Ruční režim (stabilizace vypnutá)
CH14 (3polohový přepínač)	CH14 dole a CH15 uprostřed	CH14 dole a CH15 dole	CH14 dole a CH15 nahoře	CH14 nahoře a CH15 uprostřed	CH14 uprostřed
CH15 (3polohový přepínač)

Přehled konfigurace modelu (R10 Stabi)

Klasický model

Letový režim	Stabilizace	Automatické vyrovnání	Visení	Nožový let	Ruční režim (stabilizace vypnutá)
CH14 (3polohový přepínač)	CH14 > M+H (CH14 dole)	CH14 > M+H (CH14 dole)	CH14 > M+H (CH14 dole)	CH14 < M−H (CH14 nahoře)	CH14 uprostřed
CH15 (3polohový přepínač)	M−H < CH15 < M+H (CH15 uprostřed)	CH15 > M+H (CH15 dole)	CH15 < M−H (CH15 nahoře)	M−H < CH15 < M+H (CH15 uprostřed)

Poznámka

• M: šířka impulzu ve středové poloze (1500 μs)
• H: změna šířky impulzu potřebná k aktivaci režimu (50 μs). Při továrním nastavení odpovídají výše uvedené polohy přepínačů příslušným režimům.

Delta / Samokřídlo / Motýlkové ocasní plochy

Dostupné letové režimy lze přiřadit kanálu CH14 ovládanému třípolohovým přepínačem.

Letový režim	Stabilizace	Automatické vyrovnání	Ruční režim (stabilizace vypnutá)
CH14	CH14 > M+H (CH14 dole)	CH14 < M−H (CH14 nahoře)	CH14 uprostřed

1. Při volbě Delta/Samokřídlo nesmí být ve vysílači aktivní mixy kanálů AIL a ELE. R10 Stabi automaticky mixuje vstupní signály AIL (CH1) a ELE (CH2) v pevném poměru.
2. Při volbě motýlkových ocasních ploch nesmí být ve vysílači aktivní mixy kanálů ELE a RUD. R10 Stabi automaticky mixuje vstupní signály ELE (CH2) a RUD (CH4) v pevném poměru.

Stabilizace

V tomto režimu R10 Stabi při příjmu povelů vysílače kompenzuje vnější vlivy, například vítr. Zvyšuje stabilitu modelu ve třech osách: klopení, klonění a bočení. Přiřazením otočného nebo posuvného ovladače kanálu CH13 lze nastavovat zisk gyroskopu, tedy citlivost kompenzace vytvářené vestavěným tříosým gyroskopem.

Automatické vyrovnání

V tomto režimu R10 Stabi pomocí vestavěného tříosého akcelerometru a gyroskopu na kanálech AIL a ELE vrátí model do vodorovné polohy po uvolnění kniplů do neutrálu. Kanál RUD pracuje pouze ve stabilizačním režimu.

Visení

V tomto režimu R10 Stabi pomocí vestavěného tříosého akcelerometru a gyroskopu na kanálech RUD a ELE drží příď modelu svisle vzhůru; povely ELE a RUD nejsou nutné. Kanál AIL ovládá otáčení modelu a THR výšku. AIL pracuje pouze ve stabilizačním režimu.

Režim nožového letu

V tomto režimu R10 Stabi pomocí vestavěného tříosého akcelerometru a gyroskopu na kanálech RUD a AIL nakloní model na bok s jednou polovinou křídla vzhůru. Povely AIL nejsou nutné. Směr letu ovládejte ELE, výšku udržujte pomocí THR/RUD. ELE pracuje pouze ve stabilizačním režimu.

Ruční režim (stabilizace vypnutá)

V tomto režimu R10 Stabi předává modelu přijaté povely vysílače bez kompenzace.

Omezení úhlů klonění a klopení v režimu Stab (R10 Stabi)

Upozornění

Stáhněte skript [SxR Stab] a vložte jej do složky [Scripts] na paměťové kartě. Po restartování systému ETHOS bude dostupný v nabídce [System].

Ověřte, že je přijímač spárovaný s vysílačem a skript Lua může načíst jeho stabilizační údaje. Úhly klonění a klopení pro režim Stab lze nastavit až na 80°.

Upozornění

Při nastavení 0–9° je funkce vypnutá. Nastavení klonění/klopení v rozsahu 10–80° ji aktivuje. Příliš malé úhly se nedoporučují.

Zapnutí režimu High PWM speed

1. Ve výchozím továrním nastavení je funkce vypnutá.
2. V nabídce přijímače [Options] zapněte vysokorychlostní režim volbou On.

Upozornění

Režim High PWM speed je určen pouze pro digitální serva. Při použití analogových serv jej vypněte, jinak se serva budou přehřívat a mohou se spálit.

Volba S.Port/SBUS OUT/SBUS IN/FBUS

1. Otevřete nastavení přijímače [Set].
2. Pro příslušné konektory kanálů zvolte FBUS/S.Port/SBUS Out/SBUS In.

Volba režimu SBUS-16/24

1. Otevřete nastavení přijímače RX Settings.
2. Zvolte [SBUS] a poté režim SBUS-16 nebo SBUS-24.

Černá skříňka

Černá skříňka zaznamenává letové údaje, například RX Reset Case, RSSI a VFR. Na KAVAN V20 otevřete [RF System → Set → Flight Data Record]. Ve verzích nabídky s označením [Black box] zvolte [Save to file]. Exportovaný soubor .csv se uloží do složky [logs] ve vysílači.

Bezdrátová aktualizace firmwaru OTA

1. Otevřete [File Manager], vyberte soubor firmwaru přijímače a stiskněte ENTER.
2. Zvolte [Flash RX by int.OTA] a zapněte přijímač.
3. Vyberte přijímač a potvrďte tlačítkem ENTER. Počkejte, až vysílač zobrazí [Success].
4. Počkejte 3 sekundy a poté ověřte normální provoz přijímače.

Poznámka

Během aktualizace nespouštějte v blízkosti párování ani registraci. Před bezdrátovou aktualizací OTA přijímač zaregistrujte.

Kontrola dosahu

Před každým letem proveďte kontrolu dosahu. Odrazy od kovových nebo betonových konstrukcí a zastínění budovami či stromy mohou způsobit ztrátu signálu.

1. Umístěte model nejméně 60 cm nad zem na nekovovou podložku, například dřevěnou lavici. Anténu přijímače ponechte svisle.
2. V ETHOS otevřete [RF system], zvolte [RANGE] a stiskněte ENTER. V tomto režimu je účinný dosah snížen na 1/30 běžného dosahu.

Zkoušku provádějte na zemi se zabezpečeným pohonem. Požadovanou vzdálenost a kritéria úspěšné zkoušky vyhledejte v návodu vysílače. Před letem vyšetřete neočekávanou ztrátu ovládání.

Nouzové polohy kanálů fail-safe

Při zapnutém fail-safe jsou k dispozici 3 režimy: bez signálu, zachování poloh a vlastní nastavení.

Bez signálu

Při ztrátě signálu přijímač nevysílá řídicí impulzy na kanálech. Chcete-li tento režim použít, vyberte jej v nabídce a počkejte 9 sekund, než se změna nastavení fail-safe projeví.

Zachování poloh

Přijímač zachová polohy kanálů platné před ztrátou signálu. Chcete-li tento režim použít, vyberte jej v nabídce a počkejte 9 sekund, než se změna nastavení fail-safe projeví.

Vlastní nastavení

Přijímač nastaví na všech kanálech předvolené polohy. Otevřete nabídku fail-safe a přepněte z Disconnect/Hold/Not Set na [Custom]. Vyberte kanál, jehož nouzovou polohu chcete nastavit, a potvrďte výběr. Poté nastavte polohu každého požadovaného kanálu a potvrďte ji. Počkejte 9 sekund, než se změna nastavení fail-safe projeví.

Poznámka

Pokud fail-safe není nastaven, model při ztrátě signálu zachová poslední platný stav kanálů. To může způsobit škodu. Je-li fail-safe vypnut na straně VF modulu, přijímač přejde do výchozího režimu Hold. Pro port S.BUS nepoužívejte režim No Signal, protože signál by se stále vysílal. Místo něj nastavte pro S.BUS režim Hold nebo Custom.

Před použitím vyzkoušejte na zemi reakci celého modelu na fail-safe se zabezpečeným pohonem. Ověřte, že připojené zařízení S.BUS a regulátor při ztrátě rádiového signálu skutečně zastaví motor.

Příloha

Záruční a pozáruční servis

Na všechny přijímače KAVAN® se vztahuje prodloužená 3letá záruka na veškeré výrobní vady a poruchy. Při reklamaci v záruční době vždy předložte s výrobkem kopii dokladu o koupi a servisním pracovníkům poskytněte co nejpodrobnější a nejúplnější informace o zjištěné závadě, způsobu používání a dalších okolnostech usnadňujících posouzení a urychlujících vyřízení reklamace. Reklamaci uplatněte v prodejně, kde jste výrobek zakoupili. Není-li to možné, můžete se obrátit přímo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česká republika | +420 466 260 133 | info@kavanrc.com

Záruka a omezení odpovědnosti

Jako výrobce tohoto výrobku nemáme možnost ovlivnit, zda při zapojování a instalaci přijímače do modelu dodržíte tento návod. Stejně tak nemáme kontrolu nad stavbou, provozem ani údržbou jednotlivých částí přijímače. KAVAN proto odmítá odpovědnost za ztráty, škody a finanční náklady způsobené nesprávným používáním nebo provozem námi dovážených výrobků či jakkoli související s takovou činností.

Nestanoví-li zákon jinak, je povinnost KAVAN k náhradě škody bez ohledu na uplatněné právní důvody omezena na kupní cenu těch výrobků KAVAN, které se přímo podílely na události způsobující škodu. To neplatí, pokud soud výrobci uložil neomezenou náhradu na základě prokázaného úmyslu nebo hrubé nedbalosti. Zaručujeme soulad našich výrobků s platnými právními předpisy. Záruka se nevztahuje na poruchy a vady způsobené:

• Zneužití nebo nesprávné použití.
• Opožděná, nesprávná nebo zanedbaná údržba či údržba prováděná neautorizovaným servisem.
• Nesprávné zapojení.
• Použití příslušenství, které KAVAN Europe s.r.o. neschválila ani nedoporučila.
• Úpravy nebo opravy neprovedené servisem autorizovaným KAVAN Europe s.r.o.
• Neúmyslné nebo úmyslné poškození.
• Běžné opotřebení.
• Provoz zařízení mimo meze uvedené v technických údajích.

KAVAN Europe s.r.o. zaručuje, že tento výrobek je v okamžiku prodeje bez vad materiálu i zpracování. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Zařízení je průběžně zdokonalováno a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Tento záruční list opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. v rámci výše uvedené prodloužené 3leté záruční doby. Záruka se nevztahuje na přirozené opotřebení při běžném používání; jde o modelářský výrobek, jehož jednotlivé části pracují pod podstatně vyšším zatížením než běžné hračky.

Záruka se rovněž nevztahuje na části zařízení nesprávně instalované, hrubě či nesprávně používané nebo poškozené při nehodě, ani na části opravené či upravené neoprávněnou osobou. To zahrnuje i uživatelem nanesené voděodolné spreje a nátěry. Stejně jako jinou citlivou elektroniku nevystavujte zařízení vysokým ani nízkým teplotám, vlhkosti, prachu, prudkým mechanickým otřesům a nárazům. Nenechávejte je dlouhodobě na přímém slunci.

Recyklace (Evropská unie)

Elektrická zařízení označená přeškrtnutou popelnicí nesmějí být vyhozena do běžného komunálního odpadu; odevzdejte je ve specializovaném sběrném a recyklačním zařízení. V zemích EU (Evropské unie) je odkládání elektrických zařízení do komunálního odpadu zakázáno směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (WEEE). Nepotřebné zařízení můžete odevzdat v nejbližším sběrném nebo recyklačním středisku, kde bude bezpečně a bezplatně zlikvidováno nebo recyklováno. Správným odevzdáním přispějete k ochraně životního prostředí.

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že rádiové zařízení typu R10 a další zařízení s ním dodávaná jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je dostupné na: https://kavanrc.com/doc. Toto rádiové zařízení v pásmu 2,4 GHz lze používat bez předchozí registrace nebo individuálního schválení ve všech zemích Evropské unie.
