KAVAN R8 / Vario - Návod k obsluze

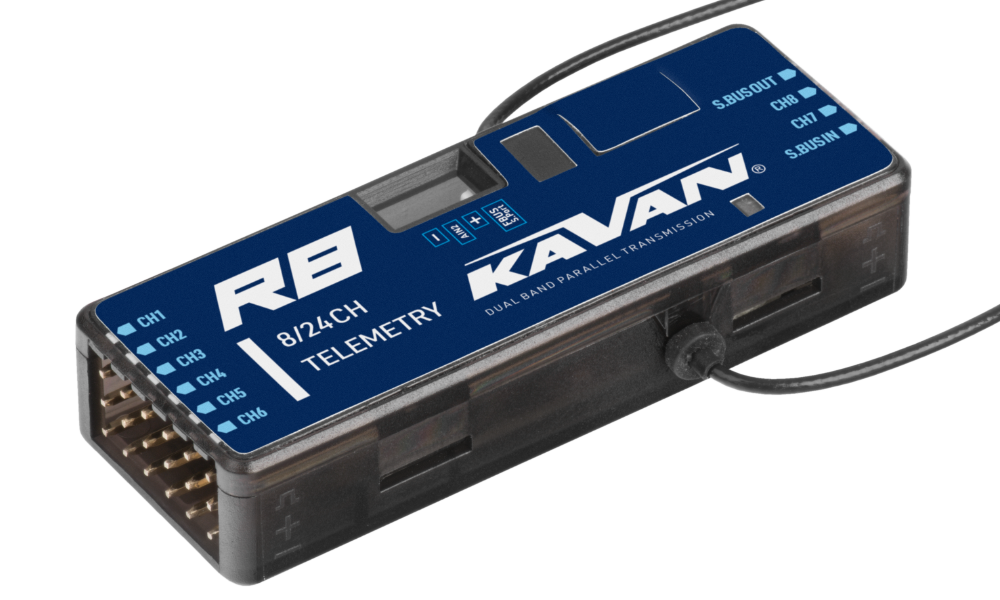

KAVAN R8

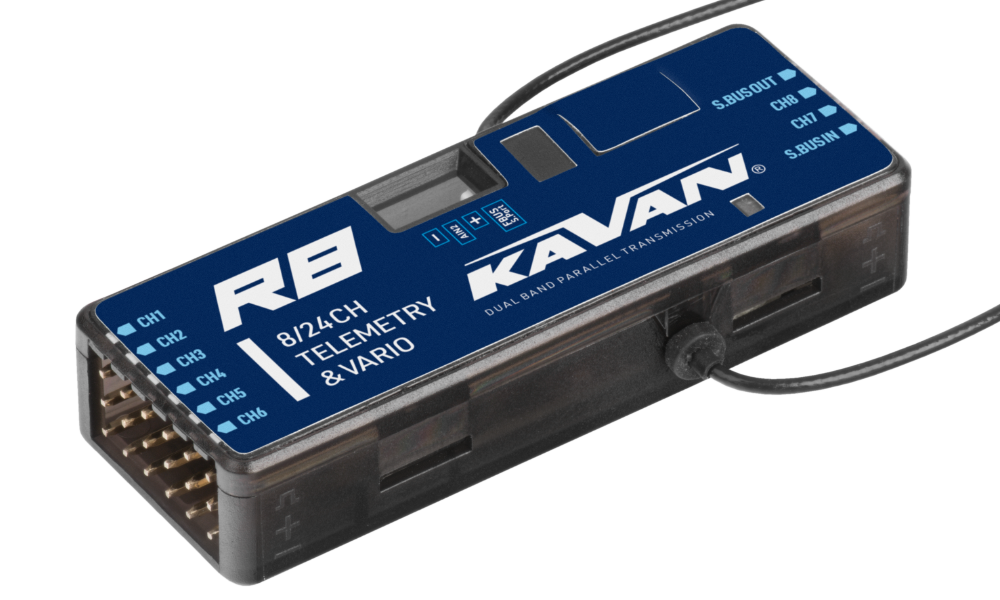

KAVAN R8 Vario
Úvod
Blahopřejeme k zakoupení pokročilého 8kanálového telemetrického přijímače KAVAN R8. Pracuje se simultánním dvoufrekvenčním systémem v pásmu 2,4 GHz TW 2,4 GHz. Nabízí 8 vysoce přesných PWM kanálů a režimy 16 nebo 24 kanálů přes S.BUS. Dvě odpojitelné antény s konektory IPEX4 poskytují příjem až na desítky kilometrů. Je vhodný zejména pro větroně, ale i pro další modely. Podporuje redundanci a lze jej zapojit jako primární přijímač přes S.BUS. S protokolem TW 2,4 GHz pracují v tomto zapojení oba přijímače plnohodnotně současně. Rozhraní F.BUS umožňuje připojení kompatibilních telemetrických zařízení a obousměrný přenos dat jediným kabelem.
Pokročilé potlačení rušení zajišťuje spolehlivý a stabilní přenos signálu v celém dosahu. Chytré přiřazení přenosového systému urychluje párování. Funkce černé skříňky ukládá základní letová data. Provozní stavy přijímače signalizují LED. Po chytrém spárování lze firmware aktualizovat bezdrátově.
K dispozici je také varianta s variometrem, která umožňuje přesnější a rychlejší měření a přenos údajů o nadmořské výšce a svislé rychlosti. Poskytuje také okamžitou zvukovou odezvu varia prostřednictvím vysílačů TW 2,4 GHz.
Firmware
Nejnovější firmware '''TW R8 / GR8''' stáhněte v ETHOS Suite nebo přímo:

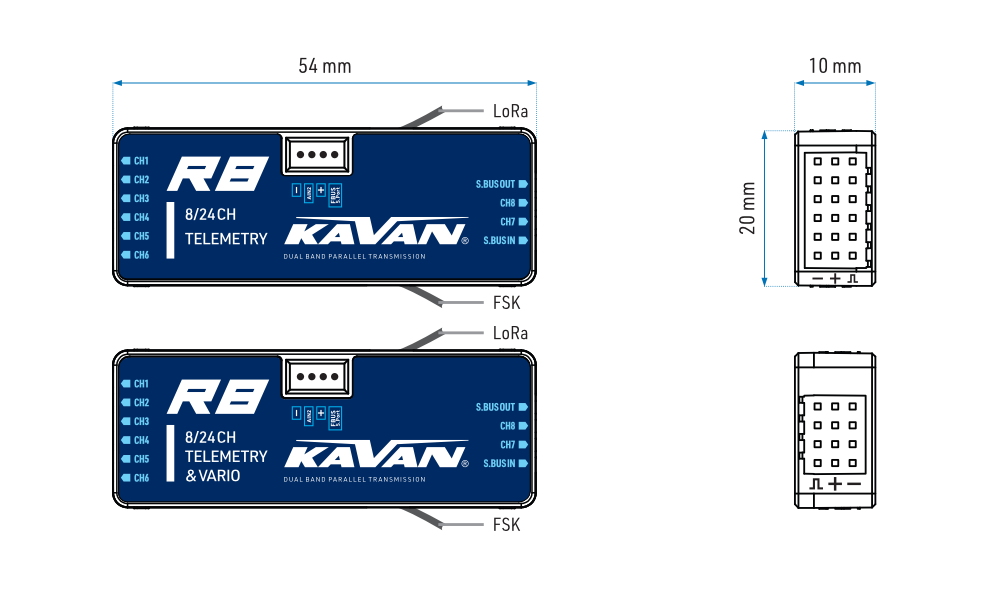

Přehled
Technické údaje
| Rozměry | 54×20×10 mm (dך×v) |
|---|---|
| Hmotnost | 9,8 g |
| Počet kanálů | 8 PWM kanálů + režim 16/24 kanálů přes S.BUS |
| Rozsah napájecího napětí | 3,5–10 V (minimální napájecí napětí 2,8 V) |
| Pracovní proud | 80 mA při 5 V |
| Pracovní kmitočet | 2,400–2,4835 GHz |
| Dosah ovládání | > 2 km; skutečný dosah závisí na místních podmínkách |
| Max. vyzářený výkon | < 20 dBm (EIRP) |
| Vario – rozsah měření svislé rychlosti | ±10 m/s (R8 Vario) |
| Vario – rozsah a rozlišení výškoměru | −700 m až 10 000 m, 0,1 m (R8 Vario) |
| Rozsah měření externího napětí přes AIN2 | 0–35 V (poměr děliče napětí akumulátoru: 1:10) |
| Konektor antény | IPEX4 |
| Kompatibilita | Vysílače TW 2,4 GHz |
Vlastnosti
- Zvýšená odolnost proti VF rušení a stabilnější VF přenos
- Simultánní dvoufrekvenční přenosový systém TW 2,4 GHz s chytrým párováním
- Funkce černé skříňky
- Velký maximální dosah ovládání
- Bezdrátové aktualizace firmwaru (OTA)
- 8 vysoce přesných PWM kanálů
- Výstup S.BUS s režimem 16/24 kanálů
- Vstup S.BUS s podporou redundantního zapojení 2 přijímačů
- F.BUS / S.Port
LED indikátor
| Zelená LED | Červená LED | Stav |
|---|---|---|
| Svítí | Svítí | Registrace |
| Bliká | Bliká | Registrace dokončena |
| Svítí | Svítí | Párování |
| Svítí | Nesvítí | Párování dokončeno |
| Svítí | Nesvítí | Normální provoz |
| Nesvítí | Svítí | Režim fail-safe |
Hlavní část
Registrace a párování
Registrace
Před použitím je nutné přijímač nejprve zaregistrovat.
- Zahajte registraci volbou [Register].
- Zobrazí se okno „Waiting....“ a opakuje se hlasová výzva „Register“.
- Držte párovací tlačítko F/S přijímače a zapněte jeho napájení. Počkejte, až se rozsvítí červená i zelená LED. Podle potřeby nastavte následující registrační údaje:
- RID: Jedinečné registrační ID vlastníka (Owner Registration ID) vysílače, uložené v paměti přijímače. Chcete-li sdílet modely a jejich přijímače mezi svými vysílači nebo s dalšími modeláři, nastavte na těchto vysílačích stejné RID a použijte funkci Smart share.
- Název RX: Při prvním párování je přijímač pojmenován automaticky. Název můžete kdykoli změnit, například pro rozlišení přiřazených kanálů při použití více přijímačů:
- RX4R1 pro CH1–8.
- RX4R2 pro CH9–16.
- RX4R3 pro CH17–24.
- UID: Rozlišuje přijímače používané současně v jednom modelu. Pro jediný přijímač ponechte výchozí 0. Při použití více přijímačů bývá přiřazení následující:
- 0 pro CH1–8.
- 1 pro CH9–16.
- 2 pro CH17–24.
- UID nelze z přijímače zpětně přečíst, proto si jím přijímač označte. Uvedené skupiny kanálů jsou příklady registrace; nezvyšují počet fyzických PWM výstupů.
- Dokončete volbou [Register]. Jakmile se zobrazí „Registration OK“, zvolte [OK].
- Vypněte přijímač. Nyní je zaregistrován, ale ještě je nutné jej spárovat s vysílačem.
Neprovádějte párování s připojeným elektromotorem nebo běžícím spalovacím motorem.
Párování
Párování přiřadí zaregistrovaný přijímač jednomu vysílači. Přijímač s ním bude komunikovat, dokud jej nespárujete s jiným. Před prvním použitím proveďte kontrolu dosahu.
- Vypněte napájení přijímače.
- U RX1 zvolte [Pairing]. Každých několik sekund se opakuje hlasová výzva „Pairing“ a na obrazovce se zobrazí „Waiting for receiver...“.
- Zapněte přijímač bez držení tlačítka F/S. V okně výběru zařízení se zobrazí název přijímače.
- Vyberte název přijímače. Zpráva potvrdí úspěšné párování.
- Vypněte vysílač i přijímač.
- Zapněte vysílač a poté přijímač. Trvale svítící zelená LED a zhasnutá červená LED potvrzují spojení. Párování není nutné opakovat, pokud některé zařízení nevyměníte.
- Přijímač reaguje pouze na spárovaný vysílač; ostatní vysílače v okolí jej neovládají.
- Název přijímače se zobrazí vedle RX1.
- Přijímač je připraven k použití.
- Pro redundantní zapojení podle potřeby postup zopakujte pro přijímače 2 a 3.
Videonávod
Pokud máte s registrací nebo párováním potíže, video ukazuje alternativní postup.
Telemetrie nadmořské výšky (pouze R8 Vario)
- Spárujte přijímač s vestavěným variometrem s vysílačem.
- V nabídce [MODEL → TELEMETRY] vyhledejte nové senzory.
- Nalezený senzor a položka [Altitude] by měly v seznamu blikat.
- Podržením řádku [Altitude] otevřete [Edit].
- Nastavte možnosti telemetrie variometru včetně [Range] a [Units].
Přepínání S.Port/F.Port/FBUS
Otevřete [RF system → RX1 → Set], rozbalte [Telem. Port] a zvolte [S.Port], [F.Port] nebo [FBUS].
Přepínání režimu kanálů S.BUS
Otevřete nastavení přijímače v [RF system → RX1 → Setup], rozbalte [SBUS] a zvolte [SBUS-16] nebo [SBUS-24].
Bezdrátová aktualizace firmwaru OTA
- Otevřete [File Manager], vyberte soubor firmwaru přijímače a stiskněte ENTER.
- Zvolte [Flash RX by int.OTA] a zapněte přijímač.
- Vyberte přijímač a potvrďte tlačítkem ENTER. Počkejte, až vysílač zobrazí [Success].
- Počkejte 3 sekundy a poté ověřte normální provoz přijímače.
Během aktualizace nespouštějte v blízkosti párování ani registraci. Před bezdrátovou aktualizací OTA přijímač zaregistrujte.
Kontrola dosahu
Před každým letem proveďte kontrolu dosahu. Odrazy od kovových nebo betonových konstrukcí a zastínění budovami či stromy mohou způsobit ztrátu signálu.
- Umístěte model nejméně 60 cm nad zem na nekovovou podložku, například dřevěnou lavici. Anténu přijímače ponechte svisle.
- V ETHOS otevřete [RF system], zvolte [RANGE] a stiskněte ENTER. V tomto režimu je účinný dosah snížen na 1/30 běžného dosahu.
Zkoušku provádějte na zemi se zabezpečeným pohonem. Požadovanou vzdálenost a kritéria úspěšné zkoušky vyhledejte v návodu vysílače. Před letem vyšetřete neočekávanou ztrátu ovládání.
Nouzové polohy kanálů fail-safe
Při zapnutém fail-safe jsou k dispozici 3 režimy: bez signálu, zachování poloh a vlastní nastavení.
Bez signálu
Při ztrátě signálu přijímač nevysílá řídicí impulzy na kanálech. Chcete-li tento režim použít, vyberte jej v nabídce a počkejte 9 sekund, než se změna nastavení fail-safe projeví.
Zachování poloh
Přijímač zachová polohy kanálů platné před ztrátou signálu. Chcete-li tento režim použít, vyberte jej v nabídce a počkejte 9 sekund, než se změna nastavení fail-safe projeví.
Vlastní nastavení
Přijímač nastaví na všech kanálech předvolené polohy. Otevřete nabídku fail-safe a přepněte z Disconnect/Hold/Not Set na [Custom]. Vyberte kanál, jehož nouzovou polohu chcete nastavit, a potvrďte výběr. Poté nastavte polohu každého požadovaného kanálu a potvrďte ji. Počkejte 9 sekund, než se změna nastavení fail-safe projeví.
Pokud fail-safe není nastaven, model při ztrátě signálu zachová poslední platný stav kanálů. To může způsobit škodu. Je-li fail-safe vypnut na straně VF modulu, přijímač přejde do výchozího režimu Hold. Pro port S.BUS nepoužívejte režim No Signal, protože signál by se stále vysílal. Místo něj nastavte pro S.BUS režim Hold nebo Custom.
Před použitím vyzkoušejte na zemi reakci celého modelu na fail-safe se zabezpečeným pohonem. Ověřte, že připojené zařízení S.BUS a regulátor při ztrátě rádiového signálu skutečně zastaví motor.
Příloha
Záruční a pozáruční servis
Na všechny přijímače KAVAN® se vztahuje prodloužená 3letá záruka na veškeré výrobní vady a poruchy. Při reklamaci v záruční době vždy předložte s výrobkem kopii dokladu o koupi a servisním pracovníkům poskytněte co nejpodrobnější a nejúplnější informace o zjištěné závadě, způsobu používání a dalších okolnostech usnadňujících posouzení a urychlujících vyřízení reklamace. Reklamaci uplatněte v prodejně, kde jste výrobek zakoupili. Není-li to možné, můžete se obrátit přímo na KAVAN Europe s.r.o.:
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česká republika | +420 466 260 133 | info@kavanrc.com
Záruka a omezení odpovědnosti
Jako výrobce tohoto výrobku nemáme možnost ovlivnit, zda při zapojování a instalaci přijímače do modelu dodržíte tento návod. Stejně tak nemáme kontrolu nad stavbou, provozem ani údržbou jednotlivých částí přijímače. KAVAN proto odmítá odpovědnost za ztráty, škody a finanční náklady způsobené nesprávným používáním nebo provozem námi dovážených výrobků či jakkoli související s takovou činností.
Nestanoví-li zákon jinak, je povinnost KAVAN k náhradě škody bez ohledu na uplatněné právní důvody omezena na kupní cenu těch výrobků KAVAN, které se přímo podílely na události způsobující škodu. To neplatí, pokud soud výrobci uložil neomezenou náhradu na základě prokázaného úmyslu nebo hrubé nedbalosti. Zaručujeme soulad našich výrobků s platnými právními předpisy. Záruka se nevztahuje na poruchy a vady způsobené:
- Zneužití nebo nesprávné použití.
- Opožděná, nesprávná nebo zanedbaná údržba či údržba prováděná neautorizovaným servisem.
- Nesprávné zapojení.
- Použití příslušenství, které KAVAN Europe s.r.o. neschválila ani nedoporučila.
- Úpravy nebo opravy neprovedené servisem autorizovaným KAVAN Europe s.r.o.
- Neúmyslné nebo úmyslné poškození.
- Běžné opotřebení.
- Provoz zařízení mimo meze uvedené v technických údajích.
KAVAN Europe s.r.o. zaručuje, že tento výrobek je v okamžiku prodeje bez vad materiálu i zpracování. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Zařízení je průběžně zdokonalováno a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.
Tento záruční list opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. v rámci výše uvedené prodloužené 3leté záruční doby. Záruka se nevztahuje na přirozené opotřebení při běžném používání; jde o modelářský výrobek, jehož jednotlivé části pracují pod podstatně vyšším zatížením než běžné hračky.
Záruka se rovněž nevztahuje na části zařízení nesprávně instalované, hrubě či nesprávně používané nebo poškozené při nehodě, ani na části opravené či upravené neoprávněnou osobou. To zahrnuje i uživatelem nanesené voděodolné spreje a nátěry. Stejně jako jinou citlivou elektroniku nevystavujte zařízení vysokým ani nízkým teplotám, vlhkosti, prachu, prudkým mechanickým otřesům a nárazům. Nenechávejte je dlouhodobě na přímém slunci.
Recyklace (Evropská unie)
Elektrická zařízení označená přeškrtnutou popelnicí nesmějí být vyhozena do běžného komunálního odpadu; odevzdejte je ve specializovaném sběrném a recyklačním zařízení. V zemích EU (Evropské unie) je odkládání elektrických zařízení do komunálního odpadu zakázáno směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (WEEE). Nepotřebné zařízení můžete odevzdat v nejbližším sběrném nebo recyklačním středisku, kde bude bezpečně a bezplatně zlikvidováno nebo recyklováno. Správným odevzdáním přispějete k ochraně životního prostředí.
EU prohlášení o shodě
KAVAN Europe s.r.o. tímto prohlašuje, že rádiové zařízení typu R8 a další zařízení s ním dodávaná jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je dostupné na: https://kavanrc.com/doc. Toto rádiové zařízení v pásmu 2,4 GHz lze používat bez předchozí registrace nebo individuálního schválení ve všech zemích Evropské unie.
