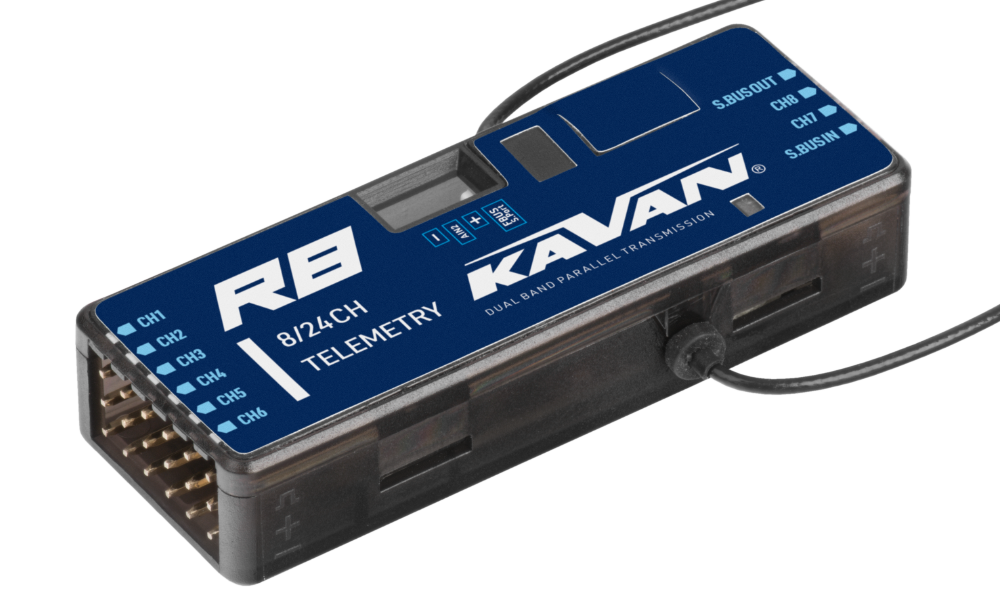

KAVAN R8
KAV18.10008

KAVAN R8

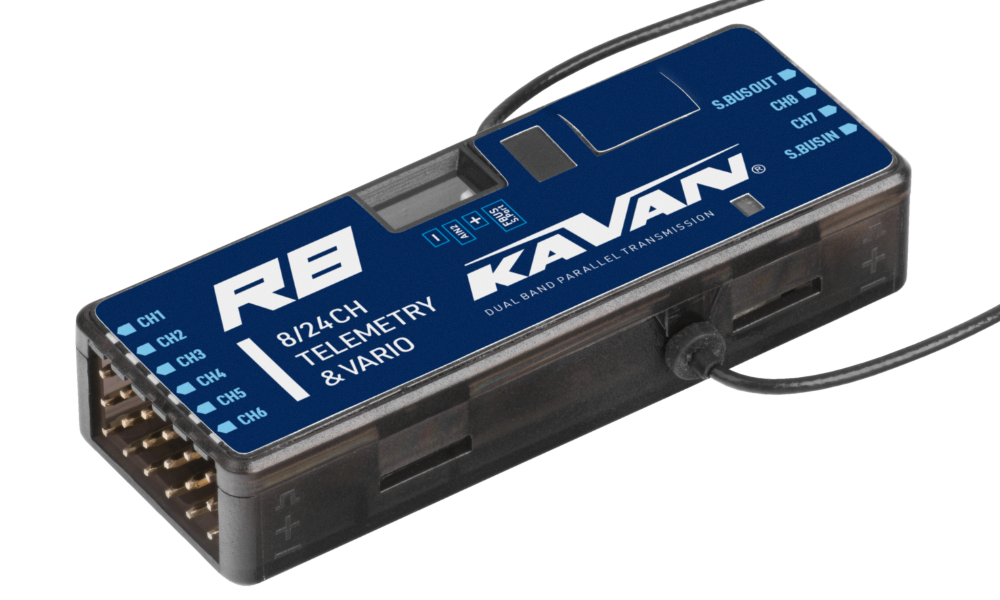

KAVAN R8 Vario
KAV18.10008V

KAVAN R8 Vario

Einleitung​

Vielen Dank für den Kauf des fortschrittlichen 8-Kanal-Telemetrieempfängers KAVAN R8. Er arbeitet mit dem simultanen Zweifrequenzsystem TW 2,4 GHz im 2,4GHz-Band. Er bietet 8 hochpräzise PWM-Kanäle sowie 16- oder 24-Kanal-Modi über S.BUS. Zwei abnehmbare Antennen mit IPEX4-Anschlüssen ermöglichen den Empfang über Entfernungen von mehreren zehn Kilometern. Er eignet sich besonders für Segelflugzeuge und weitere Modelle. Er unterstützt Redundanz und lässt sich über S.BUS als Hauptempfänger einsetzen. Mit TW 2,4 GHz arbeiten dabei beide Empfänger gleichzeitig und vollwertig. F.BUS ermöglicht den Anschluss kompatibler Telemetriegeräte mit bidirektionaler Datenübertragung über ein einziges Kabel.

Eine fortschrittliche Störungsunterdrückung sorgt für zuverlässige, stabile Signalübertragung über die gesamte Reichweite. Die intelligente Zuordnung des Übertragungssystems beschleunigt das Binden. Die Blackbox-Funktion speichert wesentliche Flugdaten. LEDs zeigen die Betriebszustände des Empfängers an. Nach dem intelligenten Binden sind drahtlose Firmware-Updates möglich.

Eine Ausführung mit Variometer ermöglicht eine genauere und schnellere Messung und Übertragung von Höhen- und Vertikalgeschwindigkeitsdaten sowie eine unmittelbare akustische Variometer-Rückmeldung über TW-2,4GHz-Sender.

Firmware​

Laden Sie die neueste Firmware '''TW R8 / GR8''' über ETHOS Suite oder direkt herunter:

Übersicht​

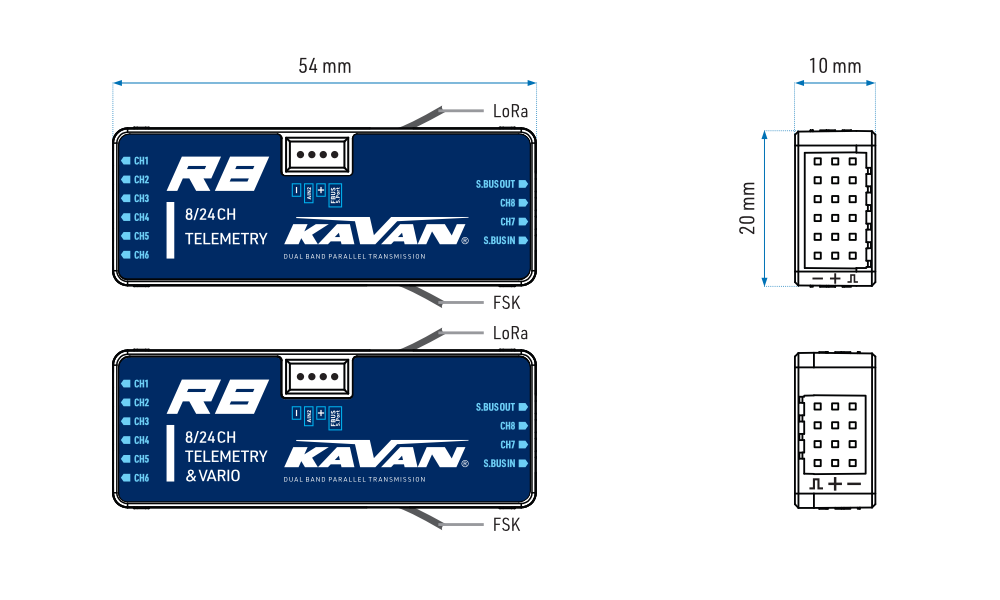

Anschlüsse und Abmessungen der Empfänger R8 und Vario

Technische Daten​

Abmessungen54×20×10 mm (L×B×H)
Gewicht9,8 g
Kanalzahl8 PWM-Kanäle + 16/24-Kanal-Modus über S.BUS
Betriebsspannungsbereich3,5–10 V (minimale Versorgungsspannung 2,8 V)
Stromaufnahme80 mA bei 5 V
Betriebsfrequenz2,400–2,4835 GHz
Steuerreichweite> 2 km; die tatsächliche Reichweite hängt von den örtlichen Bedingungen ab
Max. abgestrahlte Leistung< 20 dBm (EIRP)
Vario – Messbereich der Vertikalgeschwindigkeit±10 m/s (R8 Vario)
Vario – Messbereich und Auflösung des Höhenmessers−700 m bis 10 000 m, 0,1 m (R8 Vario)
Messbereich der externen Spannung über AIN20–35 V (Spannungsteilerverhältnis der Akkuspannung: 1:10)
AntennenanschlussIPEX4
KompatibilitätTW-2,4GHz-Sender

Eigenschaften​

  • Verbesserter Schutz gegen HF-Störungen und stabilere HF-Übertragung
  • Simultanes Zweifrequenz-Übertragungssystem TW 2,4 GHz mit intelligentem Binden
  • Blackbox-Funktion
  • Hohe maximale Steuerreichweite
  • Drahtlose Firmware-Updates (OTA)
  • 8 hochpräzise PWM-Kanäle
  • S.BUS-Ausgang mit 16/24-Kanal-Modus
  • S.BUS-Eingang für den redundanten Anschluss von 2 Empfängern
  • F.BUS / S.Port

LED-Anzeige​

Grüne LEDRote LEDStatus
EinEinRegistrierung
BlinktBlinktRegistrierung abgeschlossen
EinEinBinden
EinAusBinden abgeschlossen
EinAusNormalbetrieb
AusEinFail-safe-Modus

Hauptteil​

Registrieren und Binden​

Registrierung​

Vor der Verwendung müssen Sie den Empfänger zunächst registrieren.

  1. Starten Sie die Registrierung mit [Register].
  2. Ein Fenster zeigt „Waiting....“ an; die Sprachansage „Register“ wird wiederholt.
  3. Halten Sie die Bindetaste F/S am Empfänger gedrückt und schalten Sie dessen Stromversorgung ein. Warten Sie, bis die rote und die grüne LED leuchten. Stellen Sie bei Bedarf die folgenden Registrierungsdaten ein:
    • RID: Die eindeutige Owner Registration ID des Senders wird im Empfänger gespeichert. Um Modelle und ihre Empfänger zwischen Ihren Sendern oder mit anderen Modellbauern zu teilen, stellen Sie auf diesen Sendern dieselbe RID ein und verwenden Smart share.
    • RX-Name: Beim ersten Binden erhält der Empfänger automatisch einen Namen. Sie können ihn jederzeit ändern, etwa um bei mehreren Empfängern die Kanalzuordnung zu kennzeichnen:
      • RX4R1 für CH1–8.
      • RX4R2 für CH9–16.
      • RX4R3 für CH17–24.
    • UID: Unterscheidet die gemeinsam in einem Modell verwendeten Empfänger. Lassen Sie für einen einzelnen Empfänger den Standardwert 0 stehen. Bei mehreren Empfängern gilt üblicherweise folgende Zuordnung:
      • 0 für CH1–8.
      • 1 für CH9–16.
      • 2 für CH17–24.
    • Die UID kann nicht aus dem Empfänger ausgelesen werden; kennzeichnen Sie ihn daher damit. Die Kanalgruppen sind Registrierungsbeispiele und erhöhen nicht die Anzahl der physischen PWM-Ausgänge.
  4. Wählen Sie zum Abschluss [Register]. Wenn „Registration OK“ erscheint, wählen Sie [OK].
  5. Schalten Sie den Empfänger aus. Er ist nun registriert, muss aber noch mit dem Sender gebunden werden.
Gefahr

Führen Sie das Binden nicht bei angeschlossenem Elektromotor oder laufendem Verbrennungsmotor durch.

Binden​

Das Binden ordnet den registrierten Empfänger einem Sender zu. Er kommuniziert nur mit diesem Sender, bis er mit einem anderen gebunden wird. Führen Sie vor der ersten Verwendung einen Reichweitentest durch.

  1. Schalten Sie die Stromversorgung des Empfängers aus.
  2. Wählen Sie bei RX1 [Pairing]. Die Sprachansage „Pairing“ wiederholt sich alle paar Sekunden; auf dem Bildschirm erscheint „Waiting for receiver...“.
  3. Schalten Sie den Empfänger ein, ohne F/S gedrückt zu halten. Das Geräteauswahlfenster zeigt seinen Namen an.
  4. Wählen Sie den Empfängernamen. Eine Meldung bestätigt das erfolgreiche Binden.
  5. Schalten Sie Sender und Empfänger aus.
  6. Schalten Sie zuerst den Sender und dann den Empfänger ein. Eine dauerhaft grüne LED bei ausgeschalteter roter LED bestätigt die Verbindung. Das Binden muss nur wiederholt werden, wenn eines der Geräte ersetzt wird.
  • Der Empfänger reagiert nur auf den gebundenen Sender; andere Sender in der Nähe steuern ihn nicht.
  • Der Empfängername erscheint neben RX1.
  • Der Empfänger ist einsatzbereit.
  • Wiederholen Sie den Vorgang bei einem redundanten Aufbau nach Bedarf für die Empfänger 2 und 3.

Videoanleitung​

Bei Schwierigkeiten mit Registrierung oder Binden zeigt das Video eine alternative Vorgehensweise.

Höhentelemetrie (nur R8 Vario)​

  1. Binden Sie den Empfänger mit eingebautem Variometer an den Sender.
  2. Suchen Sie unter [MODEL → TELEMETRY] nach neuen Sensoren.
  3. Der erkannte Sensor und der Eintrag [Altitude] sollten in der Liste blinken.
  4. Halten Sie die Zeile [Altitude] gedrückt, um [Edit] zu öffnen.
  5. Stellen Sie die Variometer-Telemetrieoptionen einschließlich [Range] und [Units] ein.

Umschalten zwischen S.Port/F.Port/FBUS​

Öffnen Sie [RF system → RX1 → Set], klappen Sie [Telem. Port] auf und wählen Sie [S.Port], [F.Port] oder [FBUS].

Umschalten des S.BUS-Kanalmodus​

Öffnen Sie die Empfängereinstellungen unter [RF system → RX1 → Setup], klappen Sie [SBUS] auf und wählen Sie [SBUS-16] oder [SBUS-24].

Drahtloses Firmware-Update OTA​

  1. Öffnen Sie [File Manager], wählen Sie die Firmwaredatei des Empfängers und drücken Sie ENTER.
  2. Wählen Sie [Flash RX by int.OTA] und schalten Sie den Empfänger ein.
  3. Wählen Sie den Empfänger und bestätigen Sie mit ENTER. Warten Sie, bis der Sender [Success] anzeigt.
  4. Warten Sie 3 Sekunden und prüfen Sie anschließend den Normalbetrieb des Empfängers.
Hinweis

Starten Sie während des Updates keine Bindung oder Registrierung in der Nähe. Registrieren Sie den Empfänger vor dem OTA-Firmware-Update.

Reichweitentest​

Führen Sie vor jedem Flug einen Reichweitentest durch. Reflexionen an Metall- oder Betonstrukturen sowie Abschattung durch Gebäude oder Bäume können Signalverlust verursachen.

  1. Stellen Sie das Modell mindestens 60 cm über dem Boden auf eine nichtmetallische Unterlage, etwa eine Holzbank. Richten Sie die Empfängerantenne senkrecht aus.
  2. Öffnen Sie in ETHOS [RF system], wählen Sie [RANGE] und drücken Sie ENTER. In diesem Modus beträgt die effektive Reichweite 1/30 der normalen Reichweite.

Führen Sie den Test am Boden bei gesichertem Antrieb durch. Beachten Sie die vorgeschriebene Entfernung und die Erfolgskriterien in der Senderanleitung. Klären Sie unerwarteten Kontrollverlust vor dem Flug.

Fail-safe-Kanalpositionen​

Bei aktiviertem Fail-safe stehen 3 Modi zur Verfügung: kein Signal, Positionen halten und benutzerdefiniert.

Kein Signal​

Bei Signalverlust gibt der Empfänger keine Steuerimpulse auf den Kanälen aus. Wählen Sie diesen Modus im Menü und warten Sie 9 Sekunden, bis die geänderte Fail-safe-Einstellung wirksam wird.

Positionen halten​

Der Empfänger hält die Kanalpositionen unmittelbar vor dem Signalverlust. Wählen Sie diesen Modus im Menü und warten Sie 9 Sekunden, bis die geänderte Fail-safe-Einstellung wirksam wird.

Benutzerdefiniert​

Der Empfänger nimmt auf allen Kanälen die vorgegebenen Positionen ein. Öffnen Sie das Fail-safe-Menü und wechseln Sie von Disconnect/Hold/Not Set zu [Custom]. Wählen Sie den Kanal, dessen Fail-safe-Position Sie einstellen möchten, und bestätigen Sie die Auswahl. Stellen Sie anschließend die gewünschte Position jedes betreffenden Kanals ein und bestätigen Sie diese. Warten Sie 9 Sekunden, bis die geänderte Fail-safe-Einstellung wirksam wird.

Hinweis

Ist Fail-safe nicht eingestellt, behält das Modell bei Signalverlust den letzten gültigen Kanalzustand bei. Dies kann Schäden verursachen. Wird Fail-safe am HF-Modul deaktiviert, wechselt der Empfänger in den Standardmodus Hold. Verwenden Sie für den S.BUS-Port nicht No Signal, da weiterhin ein Signal übertragen würde. Stellen Sie für S.BUS stattdessen Hold oder Custom ein.

Prüfen Sie vor der Verwendung die Fail-safe-Reaktion des gesamten Modells am Boden bei gesichertem Antrieb. Vergewissern Sie sich, dass das angeschlossene S.BUS-Gerät und der Regler den Motor bei Verlust des Funksignals tatsächlich stoppen.

Anhang​

Garantie- und Nachgarantieservice​

Für alle KAVAN®-Empfänger gilt eine verlängerte Garantie von 3 Jahren auf sämtliche Herstellungsfehler und Mängel. Legen Sie bei einer Reklamation innerhalb der Garantiezeit dem Produkt stets eine Kopie des Kaufbelegs bei. Beschreiben Sie den Fehler, die Nutzung und weitere relevante Umstände möglichst genau und vollständig, um die Prüfung und Bearbeitung zu erleichtern. Wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben. Ist dies nicht möglich, können Sie sich direkt an KAVAN Europe s.r.o. wenden:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tschechien | +420 466 260 133 | info@kavanrc.com

Garantie und Haftungsbeschränkung​

Als Hersteller dieses Produkts haben wir keinen Einfluss darauf, ob Sie diese Anleitung beim Anschließen und Einbauen des Empfängers in Ihr Modell einhalten. Ebenso wenig können wir Aufbau, Betrieb und Wartung der Empfängerteile kontrollieren. KAVAN lehnt daher die Haftung für Verluste, Schäden oder finanzielle Kosten ab, die durch unsachgemäße Verwendung oder Betrieb der von uns importierten Produkte entstehen oder damit zusammenhängen.

Soweit gesetzlich nicht anders vorgeschrieben, ist die Ersatzpflicht von KAVAN unabhängig von den geltend gemachten Rechtsgründen auf den Kaufpreis der KAVAN-Produkte begrenzt, die unmittelbar am schadensverursachenden Ereignis beteiligt waren. Dies gilt nicht, wenn der Hersteller aufgrund nachgewiesenen Vorsatzes oder grober Fahrlässigkeit gerichtlich zu unbeschränktem Ersatz verpflichtet wurde. Wir gewährleisten die Übereinstimmung unserer Produkte mit den geltenden gesetzlichen Bestimmungen. Die Garantie deckt keine Fehler oder Mängel durch:

  • Missbräuchliche oder unsachgemäße Verwendung.
  • Verspätete, unsachgemäße oder unterlassene Wartung beziehungsweise Wartung durch einen nicht autorisierten Service.
  • Falscher Anschluss.
  • Verwendung von Zubehör, das nicht von KAVAN Europe s.r.o. freigegeben oder empfohlen wurde.
  • Änderungen oder Reparaturen durch einen nicht von KAVAN Europe s.r.o. autorisierten Service.
  • Unbeabsichtigte oder vorsätzliche Beschädigung.
  • Normaler Verschleiß.
  • Betrieb außerhalb der in den technischen Daten angegebenen Grenzen.

KAVAN Europe s.r.o. gewährleistet, dass dieses Produkt zum Zeitpunkt des Verkaufs frei von Material- und Verarbeitungsfehlern ist, und behält sich das Recht vor, diese Garantie ohne Vorankündigung zu ändern. Das Gerät wird laufend weiterentwickelt; der Hersteller behält sich Konstruktionsänderungen ohne Vorankündigung vor.

Dieser Garantieschein berechtigt zur kostenlosen Garantiereparatur des von KAVAN Europe s.r.o. gelieferten Produkts innerhalb der oben genannten verlängerten Garantiezeit von 3 Jahren. Natürlicher Verschleiß bei normalem Gebrauch ist nicht abgedeckt, da die Teile dieses Modellbauprodukts wesentlich stärker beansprucht werden als die gewöhnlicher Spielzeuge.

Die Garantie gilt auch nicht für Geräteteile, die falsch eingebaut, grob oder unsachgemäß behandelt, bei einem Unfall beschädigt oder von einer unbefugten Person repariert beziehungsweise verändert wurden. Dazu zählt auch das Auftragen wasserabweisender Sprays oder Beschichtungen durch den Benutzer. Schützen Sie das Gerät wie andere empfindliche Elektronik vor hohen und niedrigen Temperaturen, Feuchtigkeit, Staub sowie starken mechanischen Erschütterungen und Stößen. Setzen Sie es nicht längere Zeit direktem Sonnenlicht aus.

Recycling (Europäische Union)​

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht in den normalen Hausmüll gelangen, sondern müssen einer spezialisierten Sammel- und Recyclingstelle zugeführt werden. In der EU (Europäischen Union) ist die Entsorgung von Elektrogeräten über den Hausmüll gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) untersagt. Geben Sie nicht mehr benötigte Geräte bei der nächstgelegenen Sammel- oder Recyclingstelle ab. Dort werden sie kostenlos und sicher entsorgt oder wiederverwertet. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung​

KAVAN Europe s.r.o. erklärt hiermit, dass die Funkanlage des Typs R8 und das mitgelieferte Zubehör der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter https://kavanrc.com/doc verfügbar. Diese 2,4-GHz-Funkanlage kann in allen Ländern der Europäischen Union ohne vorherige Registrierung oder individuelle Genehmigung verwendet werden.
