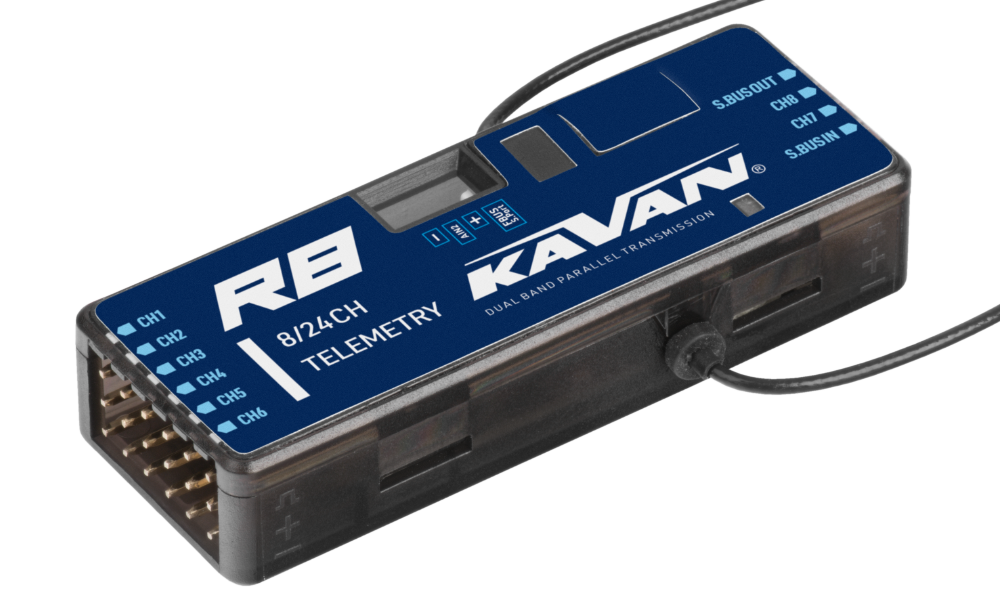

KAVAN R8

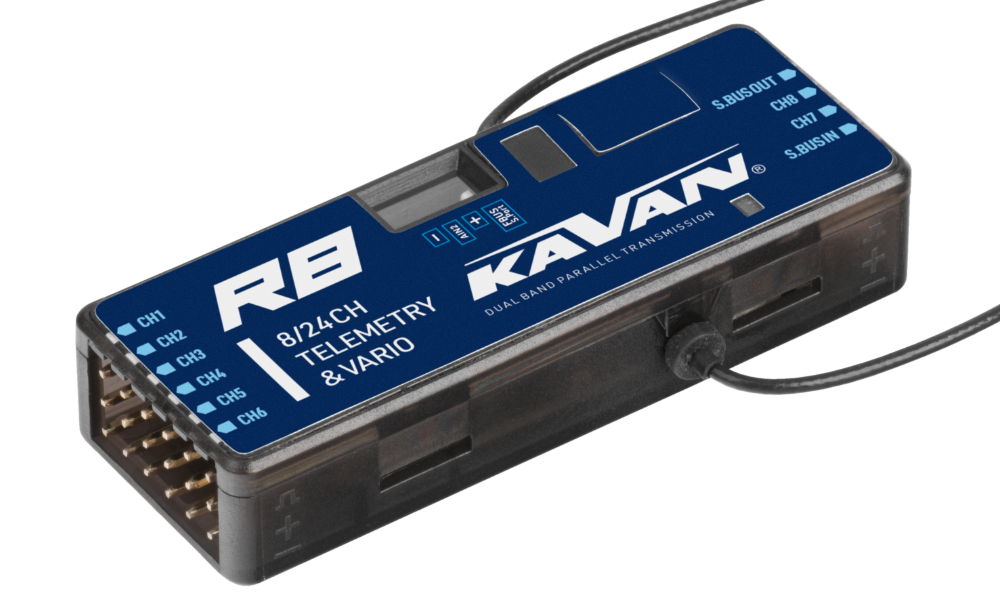

KAVAN R8 Vario
KAV18.10008V

KAVAN R8 Vario

Úvod​

Blahoželáme k zakúpeniu pokročilého 8-kanálového telemetrického prijímača KAVAN R8. Pracuje so simultánnym dvojfrekvenčným systémom v pásme 2,4 GHz TW 2,4 GHz. Ponúka 8 vysoko presných PWM kanálov a režimy 16 alebo 24 kanálov cez S.BUS. Dve odpojiteľné antény s konektormi IPEX4 poskytujú príjem až na desiatky kilometrov. Je vhodný najmä pre vetrone, ale aj pre ďalšie modely. Podporuje redundanciu a možno ho zapojiť ako primárny prijímač cez S.BUS. S protokolom TW 2,4 GHz pracujú v tomto zapojení oba prijímače plnohodnotne súčasne. Rozhranie F.BUS umožňuje pripojenie kompatibilných telemetrických zariadení a obojsmerný prenos údajov jediným káblom.

Pokročilé potlačenie rušenia zaisťuje spoľahlivý a stabilný prenos signálu v celom dosahu. Inteligentné priradenie prenosového systému urýchľuje párovanie. Funkcia čiernej skrinky ukladá základné letové údaje. Prevádzkové stavy prijímača signalizujú LED. Po inteligentnom spárovaní možno firmvér aktualizovať bezdrôtovo.

K dispozícii je aj variant s variometrom, ktorý umožňuje presnejšie a rýchlejšie meranie a prenos údajov o nadmorskej výške a zvislej rýchlosti. Poskytuje tiež okamžitú zvukovú odozvu varia prostredníctvom vysielačov TW 2,4 GHz.

Firmvér​

Najnovší firmvér '''TW R8 / GR8''' stiahnite v ETHOS Suite alebo priamo:

Prehľad​

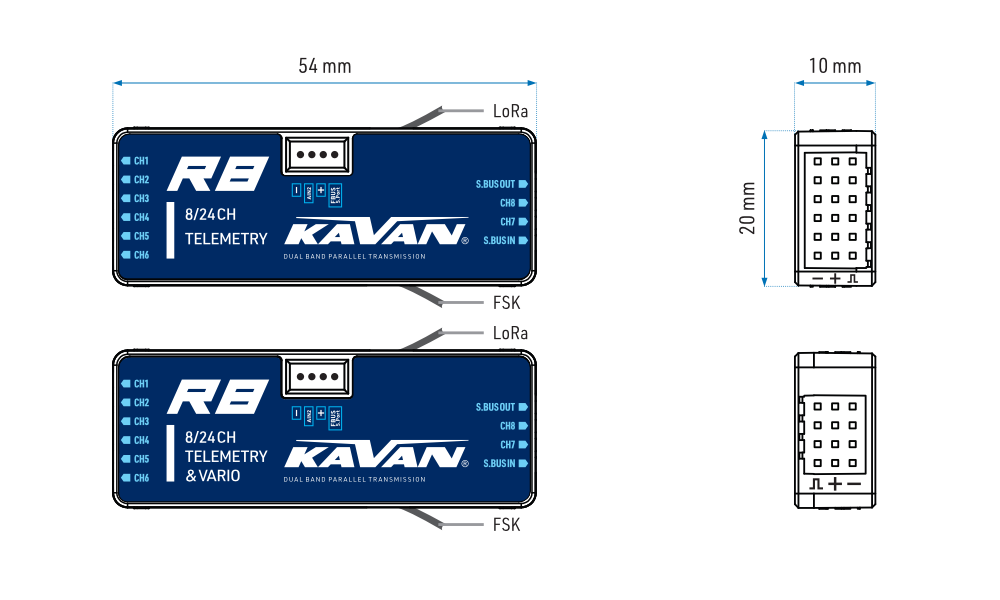

Pripojenia a rozmery prijímačov R8 a Vario

Technické údaje​

Rozmery54×20×10 mm (dך×v)
Hmotnosť9,8 g
Počet kanálov8 PWM kanálov + režim 16/24 kanálov cez S.BUS
Rozsah napájacieho napätia3,5–10 V (minimálne napájacie napätie 2,8 V)
Pracovný prúd80 mA pri 5 V
Pracovná frekvencia2,400–2,4835 GHz
Dosah ovládania> 2 km; skutočný dosah závisí od miestnych podmienok
Max. vyžiarený výkon< 20 dBm (EIRP)
Vario – rozsah merania zvislej rýchlosti±10 m/s (R8 Vario)
Vario – rozsah a rozlíšenie výškomeru−700 m až 10 000 m, 0,1 m (R8 Vario)
Rozsah merania externého napätia cez AIN20–35 V (pomer deliča napätia akumulátora: 1:10)
Konektor antényIPEX4
KompatibilitaVysielače TW 2,4 GHz

Vlastnosti​

  • Zvýšená odolnosť proti VF rušeniu a stabilnejší VF prenos
  • Simultánny dvojfrekvenčný prenosový systém TW 2,4 GHz s inteligentným párovaním
  • Funkcia čiernej skrinky
  • Veľký maximálny dosah ovládania
  • Bezdrôtové aktualizácie firmvéru (OTA)
  • 8 vysoko presných PWM kanálov
  • Výstup S.BUS s režimom 16/24 kanálov
  • Vstup S.BUS s podporou redundantného zapojenia 2 prijímačov
  • F.BUS / S.Port

LED indikátor​

Zelená LEDČervená LEDStav
SvietiSvietiRegistrácia
BlikáBlikáRegistrácia dokončená
SvietiSvietiPárovanie
SvietiNesvietiPárovanie dokončené
SvietiNesvietiNormálna prevádzka
NesvietiSvietiRežim fail-safe

Hlavná časť​

Registrácia a párovanie​

Registrácia​

Pred použitím je potrebné prijímač najprv zaregistrovať.

  1. Začnite registráciu voľbou [Register].
  2. Zobrazí sa okno „Waiting....“ a opakuje sa hlasová výzva „Register“.
  3. Držte párovacie tlačidlo F/S prijímača a zapnite jeho napájanie. Počkajte, kým sa rozsvieti červená aj zelená LED. Podľa potreby nastavte nasledujúce registračné údaje:
    • RID: Jedinečné registračné ID vlastníka (Owner Registration ID) vysielača, uložené v pamäti prijímača. Ak chcete zdieľať modely a ich prijímače medzi svojimi vysielačmi alebo s ďalšími modelármi, nastavte na týchto vysielačoch rovnaké RID a použite funkciu Smart share.
    • Názov RX: Pri prvom párovaní je prijímač pomenovaný automaticky. Názov môžete kedykoľvek zmeniť, napríklad na rozlíšenie priradených kanálov pri použití viacerých prijímačov:
      • RX4R1 pre CH1–8.
      • RX4R2 pre CH9–16.
      • RX4R3 pre CH17–24.
    • UID: Rozlišuje prijímače používané súčasne v jednom modeli. Pre jediný prijímač ponechajte predvolenú 0. Pri použití viacerých prijímačov býva priradenie nasledujúce:
      • 0 pre CH1–8.
      • 1 pre CH9–16.
      • 2 pre CH17–24.
    • UID nemožno z prijímača spätne prečítať, preto si ním prijímač označte. Uvedené skupiny kanálov sú príklady registrácie; nezvyšujú počet fyzických PWM výstupov.
  4. Dokončite voľbou [Register]. Keď sa zobrazí „Registration OK“, zvoľte [OK].
  5. Vypnite prijímač. Teraz je zaregistrovaný, ale ešte ho treba spárovať s vysielačom.
Nebezpečenstvo

Nevykonávajte párovanie s pripojeným elektromotorom alebo bežiacim spaľovacím motorom.

Párovanie​

Párovanie priradí zaregistrovaný prijímač jednému vysielaču. Prijímač s ním bude komunikovať, kým ho nespárujete s iným. Pred prvým použitím vykonajte kontrolu dosahu.

  1. Vypnite napájanie prijímača.
  2. Pri RX1 zvoľte [Pairing]. Každých niekoľko sekúnd sa opakuje hlasová výzva „Pairing“ a na obrazovke sa zobrazí „Waiting for receiver...“.
  3. Zapnite prijímač bez držania tlačidla F/S. V okne výberu zariadenia sa zobrazí názov prijímača.
  4. Vyberte názov prijímača. Správa potvrdí úspešné párovanie.
  5. Vypnite vysielač aj prijímač.
  6. Zapnite vysielač a potom prijímač. Trvalo svietiaca zelená LED a zhasnutá červená LED potvrdzujú spojenie. Párovanie netreba opakovať, ak niektoré zariadenie nevymeníte.
  • Prijímač reaguje iba na spárovaný vysielač; ostatné vysielače v okolí ho neovládajú.
  • Názov prijímača sa zobrazí vedľa RX1.
  • Prijímač je pripravený na použitie.
  • Pre redundantné zapojenie podľa potreby postup zopakujte pre prijímače 2 a 3.

Videonávod​

Ak máte s registráciou alebo párovaním ťažkosti, video ukazuje alternatívny postup.

Telemetria nadmorskej výšky (iba R8 Vario)​

  1. Spárujte prijímač so vstavaným variometrom s vysielačom.
  2. V ponuke [MODEL → TELEMETRY] vyhľadajte nové senzory.
  3. Nájdený senzor a položka [Altitude] by mali v zozname blikať.
  4. Podržaním riadka [Altitude] otvorte [Edit].
  5. Nastavte možnosti telemetrie variometra vrátane [Range] a [Units].

Prepínanie S.Port/F.Port/FBUS​

Otvorte [RF system → RX1 → Set], rozbaľte [Telem. Port] a zvoľte [S.Port], [F.Port] alebo [FBUS].

Prepínanie režimu kanálov S.BUS​

Otvorte nastavenie prijímača v [RF system → RX1 → Setup], rozbaľte [SBUS] a zvoľte [SBUS-16] alebo [SBUS-24].

Bezdrôtová aktualizácia firmvéru OTA​

  1. Otvorte [File Manager], vyberte súbor firmvéru prijímača a stlačte ENTER.
  2. Zvoľte [Flash RX by int.OTA] a zapnite prijímač.
  3. Vyberte prijímač a potvrďte tlačidlom ENTER. Počkajte, kým vysielač zobrazí [Success].
  4. Počkajte 3 sekundy a potom overte normálnu prevádzku prijímača.
Poznámka

Počas aktualizácie nespúšťajte v blízkosti párovanie ani registráciu. Pred bezdrôtovou aktualizáciou OTA prijímač zaregistrujte.

Kontrola dosahu​

Pred každým letom vykonajte kontrolu dosahu. Odrazy od kovových alebo betónových konštrukcií a zatienenie budovami či stromami môžu spôsobiť stratu signálu.

  1. Umiestnite model najmenej 60 cm nad zem na nekovovú podložku, napríklad drevenú lavicu. Anténu prijímača ponechajte zvisle.
  2. V ETHOS otvorte [RF system], zvoľte [RANGE] a stlačte ENTER. V tomto režime je účinný dosah znížený na 1/30 bežného dosahu.

Skúšku vykonávajte na zemi so zabezpečeným pohonom. Požadovanú vzdialenosť a kritériá úspešnej skúšky vyhľadajte v návode vysielača. Pred letom preverte neočakávanú stratu ovládania.

Núdzové polohy kanálov fail-safe​

Pri zapnutom fail-safe sú k dispozícii 3 režimy: bez signálu, zachovanie polôh a vlastné nastavenie.

Bez signálu​

Pri strate signálu prijímač nevysiela riadiace impulzy na kanáloch. Ak chcete použiť tento režim, vyberte ho v ponuke a počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.

Zachovanie polôh​

Prijímač zachová polohy kanálov platné pred stratou signálu. Ak chcete použiť tento režim, vyberte ho v ponuke a počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.

Vlastné nastavenie​

Prijímač nastaví na všetkých kanáloch predvolené polohy. Otvorte ponuku fail-safe a prepnite z Disconnect/Hold/Not Set na [Custom]. Vyberte kanál, ktorého núdzovú polohu chcete nastaviť, a potvrďte výber. Potom nastavte polohu každého požadovaného kanála a potvrďte ju. Počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.

Poznámka

Ak fail-safe nie je nastavený, model pri strate signálu zachová posledný platný stav kanálov. To môže spôsobiť škodu. Ak je fail-safe vypnutý na strane VF modulu, prijímač prejde do predvoleného režimu Hold. Pre port S.BUS nepoužívajte režim No Signal, pretože signál by sa stále vysielal. Namiesto neho nastavte pre S.BUS režim Hold alebo Custom.

Pred použitím vyskúšajte na zemi reakciu celého modelu na fail-safe so zabezpečeným pohonom. Overte, že pripojené zariadenie S.BUS a regulátor pri strate rádiového signálu skutočne zastavia motor.

Príloha​

Záručný a pozáručný servis​

Na všetky prijímače KAVAN® sa vzťahuje predĺžená 3-ročná záruka na všetky výrobné chyby a poruchy. Pri reklamácii v záručnej lehote vždy predložte s výrobkom kópiu dokladu o kúpe a servisným pracovníkom poskytnite čo najpodrobnejšie a najúplnejšie informácie o zistenej poruche, spôsobe používania a ďalších okolnostiach uľahčujúcich posúdenie a urýchľujúcich vybavenie reklamácie. Reklamáciu uplatnite v predajni, kde ste výrobok zakúpili. Ak to nie je možné, môžete sa obrátiť priamo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česká republika | +420 466 260 133 | info@kavanrc.com

Záruka a obmedzenie zodpovednosti​

Ako výrobca tohto výrobku nemáme možnosť ovplyvniť, či pri zapájaní a inštalácii prijímača do modelu dodržíte tento návod. Rovnako nemáme kontrolu nad stavbou, prevádzkou ani údržbou jednotlivých častí prijímača. KAVAN preto odmieta zodpovednosť za straty, škody a finančné náklady spôsobené nesprávnym používaním alebo prevádzkou nami dovážaných výrobkov či akokoľvek súvisiace s takouto činnosťou.

Ak zákon neurčuje inak, je povinnosť KAVAN nahradiť škodu bez ohľadu na uplatnené právne dôvody obmedzená na kúpnu cenu tých výrobkov KAVAN, ktoré sa priamo podieľali na udalosti spôsobujúcej škodu. To neplatí, ak súd výrobcovi uložil neobmedzenú náhradu na základe preukázaného úmyslu alebo hrubej nedbanlivosti. Zaručujeme súlad našich výrobkov s platnými právnymi predpismi. Záruka sa nevzťahuje na poruchy a chyby spôsobené:

  • Zneužitie alebo nesprávne použitie.
  • Oneskorená, nesprávna alebo zanedbaná údržba či údržba vykonaná neautorizovaným servisom.
  • Nesprávne zapojenie.
  • Použitie príslušenstva, ktoré KAVAN Europe s.r.o. neschválila ani neodporučila.
  • Úpravy alebo opravy nevykonané servisom autorizovaným KAVAN Europe s.r.o.
  • Neúmyselné alebo úmyselné poškodenie.
  • Bežné opotrebovanie.
  • Prevádzka zariadenia mimo medzí uvedených v technických údajoch.

KAVAN Europe s.r.o. zaručuje, že tento výrobok je v okamihu predaja bez chýb materiálu aj spracovania. KAVAN Europe s.r.o. si zároveň vyhradzuje právo túto záruku zmeniť alebo upraviť bez predchádzajúceho upozornenia. Zariadenie sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Tento záručný list oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. v rámci vyššie uvedenej predĺženej 3-ročnej záručnej lehoty. Záruka sa nevzťahuje na prirodzené opotrebovanie pri bežnom používaní; ide o modelársky výrobok, ktorého jednotlivé časti pracujú pod podstatne vyšším zaťažením než bežné hračky.

Záruka sa tiež nevzťahuje na časti zariadenia nesprávne nainštalované, hrubo či nesprávne používané alebo poškodené pri nehode, ani na časti opravené či upravené neoprávnenou osobou. To zahŕňa aj používateľom nanesené vodoodolné spreje a nátery. Rovnako ako inú citlivú elektroniku nevystavujte zariadenie vysokým ani nízkym teplotám, vlhkosti, prachu, prudkým mechanickým otrasom a nárazom. Nenechávajte ho dlhodobo na priamom slnku.

Recyklácia (Európska únia)​

Elektrické zariadenia označené prečiarknutou smetnou nádobou nesmú byť vyhodené do bežného komunálneho odpadu; odovzdajte ich v špecializovanom zbernom a recyklačnom zariadení. V krajinách EÚ (Európskej únie) je odkladanie elektrických zariadení do komunálneho odpadu zakázané smernicou 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach (WEEE). Nepotrebné zariadenie môžete odovzdať v najbližšom zbernom alebo recyklačnom stredisku, kde bude bezpečne a bezplatne zlikvidované alebo recyklované. Správnym odovzdaním prispejete k ochrane životného prostredia.

EÚ vyhlásenie o zhode​

KAVAN Europe s.r.o. týmto vyhlasuje, že rádiové zariadenie typu R8 a ďalšie zariadenia s ním dodávané sú v súlade so smernicou 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na: https://kavanrc.com/doc. Toto rádiové zariadenie v pásme 2,4 GHz možno používať bez predchádzajúcej registrácie alebo individuálneho schválenia vo všetkých krajinách Európskej únie.
