KAVAN R10 / Stabi - Návod na obsluhu

KAV18.10010

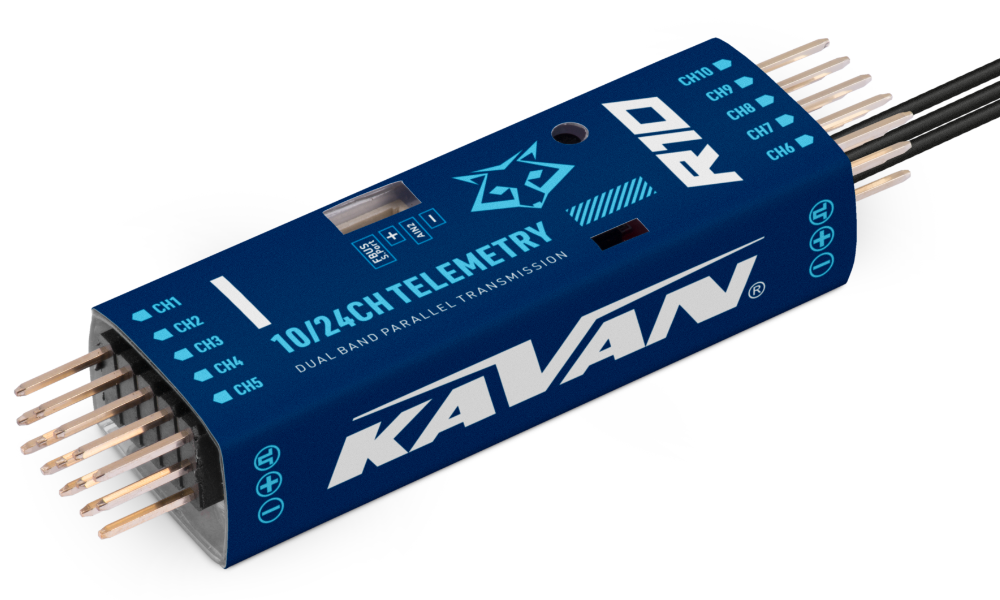

KAVAN R10

KAV18.10010S

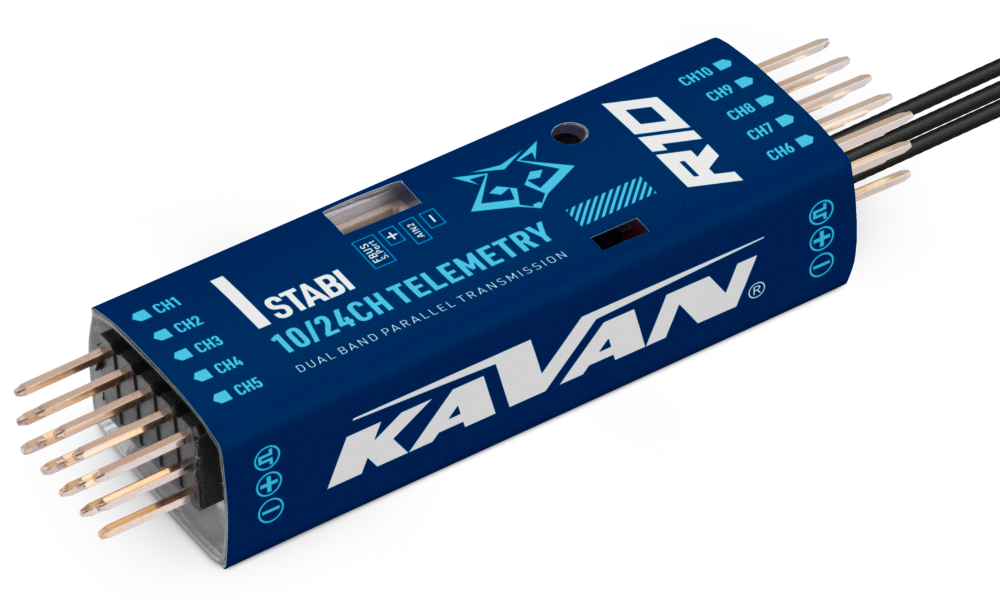

KAVAN R10 Stabi

Úvod

Blahoželáme k zakúpeniu pokročilého 10-kanálového telemetrického prijímača KAVAN R10. Pracuje so simultánnym dvojfrekvenčným systémom v pásme 2,4 GHz TW 2,4 GHz. Ponúka 10 vysoko presných PWM kanálov a režimy 16 alebo 24 kanálov cez S.BUS. Dve odpojiteľné antény s konektormi IPEX4 poskytujú príjem až na desiatky kilometrov. Je vhodný najmä pre vetrone, ale aj pre ďalšie modely. Podporuje redundanciu a možno ho zapojiť ako primárny prijímač cez S.BUS. S protokolom TW 2,4 GHz pracujú v tomto zapojení oba prijímače plnohodnotne súčasne. Rozhranie F.BUS umožňuje pripojenie kompatibilných telemetrických zariadení a obojsmerný prenos údajov jediným káblom.

Pokročilé potlačenie rušenia zaisťuje spoľahlivý a stabilný prenos signálu v celom dosahu. Inteligentné priradenie prenosového systému urýchľuje párovanie. Funkcia čiernej skrinky ukladá základné letové údaje. Prevádzkové stavy prijímača signalizujú LED. Po inteligentnom spárovaní možno firmvér aktualizovať bezdrôtovo.

K dispozícii je aj stabilizovaná verzia s rozšírenými funkciami ADV. Stabilizátor ADV ponúka pokročilý režim s viacerými programovateľnými stabilizovanými kanálmi a flexibilným nastavením.

Klasická stabilizácia bola rozšírená o 5 ďalších stabilizačných kanálov s priradením jednotlivým výstupom v letových režimoch Stabilizácia, Automatické vyrovnanie, Visenie a Nožový let.

Pokročilá stabilizácia zahŕňa vysoko presné telemetrické senzory na sledovanie výšky, vertikálnej rýchlosti atď.

V režime pokročilej stabilizácie možno všetky výstupy konfigurovať na stabilizáciu a ďalšie pokročilé funkcie, napríklad zdieľanie súborov Stab, programovateľné parametre a prístup pre vývojárov.

Firmvér

Najnovší firmvér '''TW R10 / SR10''' stiahnite v ETHOS Suite alebo priamo:

• R10/R10 Stabi verzia 3.0.1
• R10/R10 Stabi verzia 3.0.0

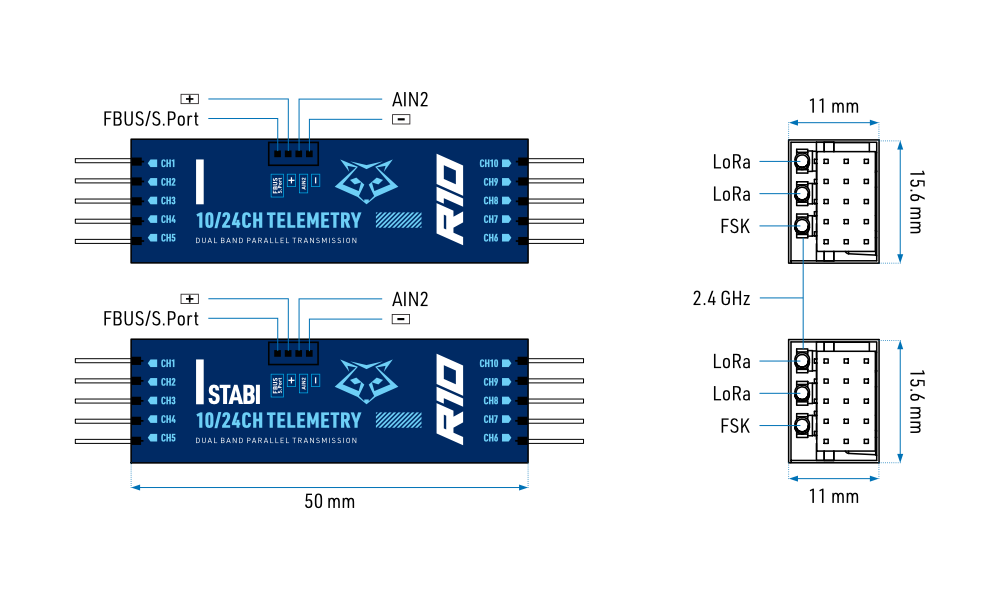

Prehľad

Technické údaje

Rozmery	64×16,6×12,4 mm (D׊×V)
Hmotnosť	9,4 g
Počet kanálov	10 kanálov PWM + režim 16/24 kanálov cez S.BUS
Rozsah napájacieho napätia	3,5–12 V (odporúčané napájanie 2S LiXX)
Pracovný prúd	≤ 120 mA pri 5 V
Pracovná frekvencia	2,400–2,4835 GHz
Dosah ovládania	< 2 km; skutočný dosah závisí od miestnych podmienok
Max. vyžiarený výkon	< 20 dBm (EIRP)
Vario – rozsah merania zvislej rýchlosti	±10 m/s (R10 Stabi)
Vario – rozsah a rozlíšenie výškomeru	−700 m až 10 000 m, 0,1 m (R10 Stabi)
Rozsah merania externého napätia cez AIN2	0–35 V (pomer deliča napätia akumulátora: 1:10)
Konektor antény	IPEX4
Kompatibilita	Vysielače TW 2,4 GHz

Vlastnosti

• Zvýšená odolnosť proti VF rušeniu a stabilnejší VF prenos
• Simultánny dvojfrekvenčný prenosový systém TW 2,4 GHz s inteligentným párovaním
• Vstavané pokročilé stabilizačné funkcie (R10 Stabi)
• Vstavaný vysoko presný telemetrický senzor (výška, vertikálna rýchlosť atď.) (R10 Stabi)
• Funkcia čiernej skrinky
• Veľký maximálny dosah ovládania
• Bezdrôtové aktualizácie firmvéru (OTA – OverTheAir)
• 10 konfigurovateľných kanálov
  • CH1: PWM / S.BUS OUT / FPort / S.Port / SBUS IN
  • CH2–10: PWM / SBUS OUT / FBUS / S.Port
• F.BUS / S.Port
• Výstup SBUS OUT (podporuje režim 16/24 kanálov)
• Vstup SBUS IN (podporuje redundanciu signálu)

LED indikátor

Zelená (LoRa)	Modrá (FSK)	Červená	Stav
Svieti	Nesvieti	Svieti	Registrácia prebieha
Bliká	Nesvieti	Bliká	Registrácia dokončená
Svieti	Nesvieti	Nesvieti	Párovanie
Svieti	Bliká	Nesvieti	Párovanie dokončené
Svieti	Bliká	Nesvieti	Normálna prevádzka
Nesvieti	Nesvieti	Svieti	Režim fail-safe

Žltá	Stav (kalibrácia akcelerometra)
Svieti	Prekročenie medzí (0,9 g, 1,1 g)
Nesvieti	Normálny stav
Bliká	Kalibrácia dokončená

Žltá	Stav (samokontrola)
Svieti	Prebieha zisťovanie stredových polôh
Bliká	Zisťovanie minimálnych a maximálnych hodnôt kanálov
Nesvieti	Samokontrola dokončená

Hlavná časť

Nebezpečenstvo

Pred párovaním, nastavením stabilizátora alebo kalibráciou odpojte elektromotor a zastavte spaľovací motor. Počas všetkých pozemných kontrol zaistite bezpečnosť pohonu.

Registrácia a párovanie

Registrácia

Pred použitím je potrebné prijímač najprv zaregistrovať.

1. Začnite registráciu voľbou [Register].
2. Zobrazí sa okno „Waiting....“ a opakuje sa hlasová výzva „Register“.
3. Držte párovacie tlačidlo F/S prijímača a zapnite jeho napájanie. Počkajte, kým sa rozsvieti červená aj zelená LED. Podľa potreby nastavte nasledujúce registračné údaje:
   • RID: Jedinečné registračné ID vlastníka (Owner Registration ID) vysielača, uložené v pamäti prijímača. Ak chcete zdieľať modely a ich prijímače medzi svojimi vysielačmi alebo s ďalšími modelármi, nastavte na týchto vysielačoch rovnaké RID a použite funkciu Smart share.
   • Názov RX: Pri prvom párovaní je prijímač pomenovaný automaticky. Názov môžete kedykoľvek zmeniť, napríklad na rozlíšenie priradených kanálov pri použití viacerých prijímačov:
     • RX4R1 pre CH1–8.
     • RX4R2 pre CH9–16.
     • RX4R3 pre CH17–24.
   • UID: Rozlišuje prijímače používané súčasne v jednom modeli. Pre jediný prijímač ponechajte predvolenú 0. Pri použití viacerých prijímačov býva priradenie nasledujúce:
     • 0 pre CH1–8.
     • 1 pre CH9–16.
     • 2 pre CH17–24.
   • UID nemožno z prijímača spätne prečítať, preto si ním prijímač označte. Uvedené skupiny kanálov sú príklady registrácie; nezvyšujú počet fyzických PWM výstupov.
4. Dokončite voľbou [Register]. Keď sa zobrazí „Registration OK“, zvoľte [OK].
5. Vypnite prijímač. Teraz je zaregistrovaný, ale ešte ho treba spárovať s vysielačom.

Nebezpečenstvo

Nevykonávajte párovanie s pripojeným elektromotorom alebo bežiacim spaľovacím motorom.

Párovanie

Párovanie priradí zaregistrovaný prijímač jednému vysielaču. Prijímač s ním bude komunikovať, kým ho nespárujete s iným. Pred prvým použitím vykonajte kontrolu dosahu.

1. Vypnite napájanie prijímača.
2. Pri RX1 zvoľte [Pairing]. Každých niekoľko sekúnd sa opakuje hlasová výzva „Pairing“ a na obrazovke sa zobrazí „Waiting for receiver...“.
3. Zapnite prijímač bez držania tlačidla F/S. V okne výberu zariadenia sa zobrazí názov prijímača.
4. Vyberte názov prijímača. Správa potvrdí úspešné párovanie.
5. Vypnite vysielač aj prijímač.
6. Zapnite vysielač a potom prijímač. Trvalo svietiaca zelená LED, blikajúca modrá LED a zhasnutá červená LED potvrdzujú spojenie. Párovanie netreba opakovať, pokiaľ niektoré zo zariadení nevymeníte.

• Prijímač reaguje iba na spárovaný vysielač; ostatné vysielače v okolí ho neovládajú.
• Názov prijímača sa zobrazí vedľa RX1.
• Prijímač je pripravený na použitie.
• Pre redundantné zapojenie podľa potreby postup zopakujte pre prijímače 2 a 3.

Režim IMU (R10 Stabi)

Upozornenie

Nižšie uvedený postup SxR opisuje starší softvér. Pre firmvér 3.0.x použite aktuálne pokyny pre Stabilizer Config, vrátane resetu, nového spárovania, kalibrácie a overenia fail-safe po aktualizácii.

Poznámka

Pri použití najnovších verzií firmvéru prijímačov radu TW Stabi (≥1.0.9) zaistite, aby vo vysielači bežala najnovšia verzia nástrojov Stab Lua.

Zariadenia s funkciami ADV ponúkajú tri režimy nastavenia stabilizačného modulu:

• Režim OFF: Stabilizačný modul nie je aktívny.
• Režim BASIC: Tento režim je v predvolenom nastavení zapnutý; základné nastavenie možno vykonať priamo vo vysielači.
• ADV: Tento režim podporuje úplnú konfiguráciu stabilizácie pomocou programátora RBmixer na počítači.

Poznámka

Na bežné použitie stabilizácie zvoľte režim BASIC. Na flexibilnejšie nastavenie stabilizácie ADV použite softvér RBmixer.

Nastavte režim IMU na ADV a zmeňte voľbu ADV config z Disable na Enable. Tým umožníte nastavenie parametrov stabilizácie ADV prostredníctvom rozhrania Upgrade.

Poznámka

Ak pokročilý režim stabilizácie ADV prijímača nepoužívate, musí byť táto voľba vypnutá.

Upozornenie

Pred letom v skripte SRX Basic overte, že je ADV config nastavené na Disable.

Kalibrácia vodorovnej polohy (R10 Stabi)

Poznámka

Pri použití najnovších verzií firmvéru prijímačov radu TW Stabi (≥1.0.9) zaistite, aby vo vysielači bežala najnovšia verzia nástrojov Stab Lua.

Zvolením [Start] spustite režim CaliHorizontal na kalibráciu vodorovnej roviny.

Poznámka

Funkcia „CaliHorizontal“ slúži iba na kalibráciu vodorovnej polohy v režime ADV. V základnom režime nefunguje.

Dve nezávislé stabilizačné funkcie (R10 Stabi)

Poznámka

Pri použití najnovších verzií firmvéru prijímačov radu TW Stabi (≥1.0.9) zaistite, aby vo vysielači bežala najnovšia verzia nástrojov Stab Lua.

• Stránka Stable System 1/2: Umožňuje zapnúť alebo vypnúť prvú skupinu stabilizovaných kanálov (CH1–6).
• Stránka Stable System 2/2: Umožňuje zapnúť alebo vypnúť druhú skupinu stabilizovaných kanálov (CH7–11).

Poznámka

Stlačením ENTER na otočnom ovládači prejdite na druhú stránku konfigurácie stabilizovaných kanálov.

Poznámka

Stabilizačné systémy sú dva a pracujú nezávisle; kalibráciu a samokontrolu treba vykonať pri oboch.

Prvé kroky – stabilizačná funkcia (R10 Stabi)

1. Vytvorte model a overte, že je pripojený prijímač spárovaný s vysielačom.
2. Zapnite stabilizáciu a skalibrujte gyroskop zariadenia.
3. Pripojte servá a upevnite stabilizačné zariadenie do modelu.
4. Nastavte kanály mixéra a prepínače vysielača.
5. Zvoľte [Wing Type] a [Mounting Type].
6. Skontrolujte stabilizované výstupy prijímača v režime Auto-Level.
7. V ručnom režime skontrolujte ovládanie kniplami vysielača.
8. Spustite samokontrolu prijímača.
9. Nastavte fail-safe.

Poznámka

Funkčné skripty Lua stiahnite zo sekcie [DOWNLOAD] na stránke produktu. Rozbalený priečinok vložte priamo do priečinka [Scripts] na pamäťovej karte.

Kalibrácia gyroskopu (R10 Stabi)

Overte, že je stabilizácia zapnutá

Otvorte nástroj [SxR Cali] a skalibrujte gyroskop

1. Gyroskop zariadenia treba pred montážou do modelu skalibrovať vo všetkých 6 polohách. Položte zariadenie na rovnú plochu a pri kalibrácii postupujte podľa nasledujúcich pokynov.
2. Položte stabilizačné zariadenie na plochu logom/štítkom nahor. Na vysielači otvorte [SxR Cali] a zvoľte „click to confirm“. Žltá LED začne blikať. Keď zhasne, podľa pokynov skalibrujte senzor.
3. Vykonajte všetkých 6 polôh požadovaných kalibračným nástrojom. V príslušnej polohe má byť referenčná hodnota približne 1,000 s toleranciou ±0,1. Riaďte sa pokynmi nástroja pre X, Y, Z a Mod; nesnažte sa dosiahnuť hodnotu 1,000 na všetkých osiach súčasne.
4. Po vykonaní všetkých uvedených krokov je kalibrácia dokončená.

Pripojenie serv a montáž (R10 Stabi)

Pripojte servá k dostupným výstupom prijímača podľa overeného priradenia nižšie uvedených logických funkcií.

Poznámka

Konektory prijímača 6–10 musia smerovať dopredu k prednej časti modelu, ostatné konektory dozadu.

Kanál	Označenie	Ovládaná plocha
CH1	AIL 1	Krídelko
CH2	ELE 1	Výškovka
CH3	THR	Plyn
CH4	RUD	Smerovka
CH5	AIL 2	Krídelko
CH6	ELE 2	Výškovka
CH7	AIL 3	Krídelko
CH8	ELE 3	Výškovka
CH9	RUD 2	Smerovka
CH10	AIL 4	Krídelko
CH11	ELE 4	Výškovka
CH12	Používateľsky definované	—
CH13	Používateľsky definované	Nastavenie zisku gyroskopu
CH14+CH15	Používateľsky definované	Letové režimy

Nastavenie zisku gyroskopu kanálom CH13: V stredovej polohe CH13 je zisk nulový. S rastúcou výchylkou rastie zisk. Pri hodnote ±100 % je zisk maximálny.

Upozornenie

Tabuľka uvádza logické funkcie stabilizátora až po CH15; R10 má iba 10 fyzických výstupov PWM. Servá pripájajte iba k dostupným výstupom s overeným priradením kanálov. Nepredpokladajte, že existujú ďalšie fyzické konektory.

Nastavenie kanálov mixéra a prepínačov vysielača

Podľa zoznamu kanálov priraďte ovládače a prepínače. Príklad priradenia CH13–CH15 možno upraviť podľa potreby; pred použitím overte skutočné výstupné hodnoty a letové režimy.

Otvorte [SxR Stab] a zvoľte [Wing Type] a [Mounting Type]

Nastavenie [Gain] a [Offset] pre letové režimy

1. Zisk – režim Stab
2. Zisk – režim Auto-Level
3. Zisk – režim Hover
4. Zisk – režim Knife
5. Uhlový offset – režim Auto-Level
6. Uhlový offset – režim Hover
7. Uhlový offset – režim Knife

V režime [Auto-Level] overte, že reakcie serv zodpovedajú nižšie uvedeným pokynom k zmenám polohy modelu. V opačnom prípade zmeňte zmysel príslušného výstupu v nástroji [SxR Stab].

Priorita knipla a obrátená priorita knipla pre kanály AIL1/2, RUD a ELE1/2

Poznámka

Stabilizácia sa deaktivuje, ak výstupné hodnoty ovládania kniplami na týchto kanáloch prekročia nastavené prahové hodnoty priority knipla.

Kontrola reakcie na zmenu polohy

Pre bezpečný let dôrazne odporúčame overiť zmysel kompenzácie modelu. Režim automatického vyrovnania vyvoláva výrazné výchylky AIL a ELE, ktoré umožňujú skontrolovať reakciu krídeliek a výškovky. Režimy Nožový let a Visenie obdobne umožňujú kontrolu smerovky.

Pri naklonení modelu doľava alebo doprava musia krídelká pôsobiť proti tomuto kloneniu. (Obr. 2)

Pri zdvihnutí alebo sklopení prednej časti modelu musí výškovka pôsobiť proti tejto zmene klopenia. (Obr. 3)

Pri otočení prednej časti modelu doľava alebo doprava musí smerovka pôsobiť proti tejto zmene bočenia. (Obr. 4)

Poznámka

Ak je zmysel kompenzácie nesprávny, obráťte ho v [SxR Stab] a zopakujte pozemnú kontrolu. Nelietajte, kým všetky smery kompenzácie nie sú správne.

V režime [Manual] overte, že reakcie serv zodpovedajú pohybom kniplov vysielača. Ak nie, zvolením riadka kanála v nástroji [Output] obráťte zmysel príslušného výstupu.

Samokontrola (R10 Stabi)

1. Položte model na zem do vodorovnej polohy, nastavte plyn na 0 a ostatné kanály ponechajte v stredovej polohe.
2. V ponuke [System] otvorte [SxR Stab] a zvoľte [Start]. Rozsvieti sa modrá LED. Keď začne blikať, skalibrujte maximálne výchylky kanálov ovládaných kniplami okrem plynu.
3. Po dokončení kalibrácie LED zhasne a servá sa vychýlia na obe strany, čím potvrdia jej dokončenie.

Poznámka

Pre samokontrolu musí byť stabilizácia zapnutá. V [SxR Stab] zapnite [Stabilising], nástroj zatvorte a znova otvorte. Potom možno spustiť [Self-check].

Nastavenie letových režimov (R10 Stabi)

Rýchly režim

Ponúka režim stabilizácie, automatického vyrovnania a ručný režim s vypnutým gyroskopom. Ovláda sa kanálom CH14 podľa nasledujúcej tabuľky.

Poznámka

Rýchly režim je predvoleným režimom R10 Stabi.

• V rýchlom režime nie sú dostupné režimy Nožový let a Visenie (3D).
• Kanál CH15 sa v rýchlom režime nepoužíva.

Zapnite rýchly režim v [SxR Stab]. Pred letom overte každú polohu prepínača sledovaním reakcie modelu na zemi.

Kanál	Poloha	Letový režim
CH14 (3polohový prepínač)	Prepínač DOLE	Ručný režim (stabilizácia vypnutá)
	Prepínač V STREDE	Režim stabilizácie
	Prepínač HORE	Režim automatického vyrovnania

Bežný režim

Kanály CH14 a CH15 volia stabilizáciu, automatické vyrovnanie, visenie, nožový let alebo ručný režim s vypnutým gyroskopom podľa nasledujúcej tabuľky.

Letový režim	Stabilizácia	Automatické vyrovnanie	Visenie	Nožový let	Ručný režim (stabilizácia vypnutá)
CH14 (3polohový prepínač)	CH14 dole a CH15 v strede	CH14 dole a CH15 dole	CH14 dole a CH15 hore	CH14 hore a CH15 v strede	CH14 v strede
CH15 (3polohový prepínač)

Prehľad konfigurácie modelu (R10 Stabi)

Klasický model

Letový režim	Stabilizácia	Automatické vyrovnanie	Visenie	Nožový let	Ručný režim (stabilizácia vypnutá)
CH14 (3polohový prepínač)	CH14 > M+H (CH14 dole)	CH14 > M+H (CH14 dole)	CH14 > M+H (CH14 dole)	CH14 < M−H (CH14 hore)	CH14 v strede
CH15 (3polohový prepínač)	M−H < CH15 < M+H (CH15 v strede)	CH15 > M+H (CH15 dole)	CH15 < M−H (CH15 hore)	M−H < CH15 < M+H (CH15 v strede)

Poznámka

• M: šírka impulzu v stredovej polohe (1500 μs)
• H: zmena šírky impulzu potrebná na aktiváciu režimu (50 μs). Pri továrenskom nastavení zodpovedajú vyššie uvedené polohy prepínačov príslušným režimom.

Delta / Samokrídlo / Motýľové chvostové plochy

Dostupné letové režimy možno priradiť kanálu CH14 ovládanému trojpolohovým prepínačom.

Letový režim	Stabilizácia	Automatické vyrovnanie	Ručný režim (stabilizácia vypnutá)
CH14	CH14 > M+H (CH14 dole)	CH14 < M−H (CH14 hore)	CH14 v strede

1. Pri voľbe Delta/Samokrídlo nesmú byť vo vysielači aktívne mixy kanálov AIL a ELE. R10 Stabi automaticky mixuje vstupné signály AIL (CH1) a ELE (CH2) v pevnom pomere.
2. Pri voľbe motýľových chvostových plôch nesmú byť vo vysielači aktívne mixy kanálov ELE a RUD. R10 Stabi automaticky mixuje vstupné signály ELE (CH2) a RUD (CH4) v pevnom pomere.

Stabilizácia

V tomto režime R10 Stabi pri príjme povelov vysielača kompenzuje vonkajšie vplyvy, napríklad vietor. Zvyšuje stabilitu modelu v troch osiach: klopenie, klonenie a bočenie. Priradením otočného alebo posuvného ovládača kanálu CH13 možno nastavovať zisk gyroskopu, teda citlivosť kompenzácie vytváranej vstavaným trojosovým gyroskopom.

Automatické vyrovnanie

V tomto režime R10 Stabi pomocou vstavaného trojosového akcelerometra a gyroskopu na kanáloch AIL a ELE vráti model do vodorovnej polohy po uvoľnení kniplov do neutrálu. Kanál RUD pracuje iba v stabilizačnom režime.

Visenie

V tomto režime R10 Stabi pomocou vstavaného trojosového akcelerometra a gyroskopu na kanáloch RUD a ELE drží prednú časť modelu zvislo nahor; povely ELE a RUD nie sú potrebné. Kanál AIL ovláda otáčanie modelu a THR výšku. AIL pracuje iba v stabilizačnom režime.

Režim nožového letu

V tomto režime R10 Stabi pomocou vstavaného trojosového akcelerometra a gyroskopu na kanáloch RUD a AIL nakloní model na bok s jednou polovicou krídla nahor. Povely AIL nie sú potrebné. Smer letu ovládajte ELE, výšku udržujte pomocou THR/RUD. ELE pracuje iba v stabilizačnom režime.

Ručný režim (stabilizácia vypnutá)

V tomto režime R10 Stabi odovzdáva modelu prijaté povely vysielača bez kompenzácie.

Obmedzenie uhlov klonenia a klopenia v režime Stab (R10 Stabi)

Upozornenie

Stiahnite skript [SxR Stab] a vložte ho do priečinka [Scripts] na pamäťovej karte. Po reštartovaní systému ETHOS bude dostupný v ponuke [System].

Overte, že je prijímač spárovaný s vysielačom a skript Lua môže načítať jeho stabilizačné údaje. Uhly klonenia a klopenia pre režim Stab možno nastaviť až na 80°.

Upozornenie

Pri nastavení 0–9° je funkcia vypnutá. Nastavenie klonenia/klopenia v rozsahu 10–80° ju aktivuje. Príliš malé uhly sa neodporúčajú.

Zapnutie režimu High PWM speed

1. V predvolenom továrenskom nastavení je funkcia vypnutá.
2. V ponuke prijímača [Options] zapnite vysokorýchlostný režim voľbou On.

Upozornenie

Režim High PWM speed je určený iba pre digitálne servá. Pri použití analógových serv ho vypnite, inak sa servá budú prehrievať a môžu sa spáliť.

Voľba S.Port/SBUS OUT/SBUS IN/FBUS

1. Otvorte nastavenie prijímača [Set].
2. Pre príslušné konektory kanálov zvoľte FBUS/S.Port/SBUS Out/SBUS In.

Voľba režimu SBUS-16/24

1. Otvorte nastavenie prijímača RX Settings.
2. Zvoľte [SBUS] a potom režim SBUS-16 alebo SBUS-24.

Čierna skrinka

Čierna skrinka zaznamenáva letové údaje, napríklad RX Reset Case, RSSI a VFR. Na KAVAN V20 otvorte [RF System → Set → Flight Data Record]. Vo verziách ponuky s označením [Black box] zvoľte [Save to file]. Exportovaný súbor .csv sa uloží do priečinka [logs] vo vysielači.

Bezdrôtová aktualizácia firmvéru OTA

1. Otvorte [File Manager], vyberte súbor firmvéru prijímača a stlačte ENTER.
2. Zvoľte [Flash RX by int.OTA] a zapnite prijímač.
3. Vyberte prijímač a potvrďte tlačidlom ENTER. Počkajte, kým vysielač zobrazí [Success].
4. Počkajte 3 sekundy a potom overte normálnu prevádzku prijímača.

Poznámka

Počas aktualizácie nespúšťajte v blízkosti párovanie ani registráciu. Pred bezdrôtovou aktualizáciou OTA prijímač zaregistrujte.

Kontrola dosahu

Pred každým letom vykonajte kontrolu dosahu. Odrazy od kovových alebo betónových konštrukcií a zatienenie budovami či stromami môžu spôsobiť stratu signálu.

1. Umiestnite model najmenej 60 cm nad zem na nekovovú podložku, napríklad drevenú lavicu. Anténu prijímača ponechajte zvisle.
2. V ETHOS otvorte [RF system], zvoľte [RANGE] a stlačte ENTER. V tomto režime je účinný dosah znížený na 1/30 bežného dosahu.

Skúšku vykonávajte na zemi so zabezpečeným pohonom. Požadovanú vzdialenosť a kritériá úspešnej skúšky vyhľadajte v návode vysielača. Pred letom preverte neočakávanú stratu ovládania.

Núdzové polohy kanálov fail-safe

Pri zapnutom fail-safe sú k dispozícii 3 režimy: bez signálu, zachovanie polôh a vlastné nastavenie.

Bez signálu

Pri strate signálu prijímač nevysiela riadiace impulzy na kanáloch. Ak chcete použiť tento režim, vyberte ho v ponuke a počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.

Zachovanie polôh

Prijímač zachová polohy kanálov platné pred stratou signálu. Ak chcete použiť tento režim, vyberte ho v ponuke a počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.

Vlastné nastavenie

Prijímač nastaví na všetkých kanáloch predvolené polohy. Otvorte ponuku fail-safe a prepnite z Disconnect/Hold/Not Set na [Custom]. Vyberte kanál, ktorého núdzovú polohu chcete nastaviť, a potvrďte výber. Potom nastavte polohu každého požadovaného kanála a potvrďte ju. Počkajte 9 sekúnd, kým sa zmena nastavenia fail-safe prejaví.

Poznámka

Ak fail-safe nie je nastavený, model pri strate signálu zachová posledný platný stav kanálov. To môže spôsobiť škodu. Ak je fail-safe vypnutý na strane VF modulu, prijímač prejde do predvoleného režimu Hold. Pre port S.BUS nepoužívajte režim No Signal, pretože signál by sa stále vysielal. Namiesto neho nastavte pre S.BUS režim Hold alebo Custom.

Pred použitím vyskúšajte na zemi reakciu celého modelu na fail-safe so zabezpečeným pohonom. Overte, že pripojené zariadenie S.BUS a regulátor pri strate rádiového signálu skutočne zastavia motor.

Príloha

Záručný a pozáručný servis

Na všetky prijímače KAVAN® sa vzťahuje predĺžená 3-ročná záruka na všetky výrobné chyby a poruchy. Pri reklamácii v záručnej lehote vždy predložte s výrobkom kópiu dokladu o kúpe a servisným pracovníkom poskytnite čo najpodrobnejšie a najúplnejšie informácie o zistenej poruche, spôsobe používania a ďalších okolnostiach uľahčujúcich posúdenie a urýchľujúcich vybavenie reklamácie. Reklamáciu uplatnite v predajni, kde ste výrobok zakúpili. Ak to nie je možné, môžete sa obrátiť priamo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česká republika | +420 466 260 133 | info@kavanrc.com

Záruka a obmedzenie zodpovednosti

Ako výrobca tohto výrobku nemáme možnosť ovplyvniť, či pri zapájaní a inštalácii prijímača do modelu dodržíte tento návod. Rovnako nemáme kontrolu nad stavbou, prevádzkou ani údržbou jednotlivých častí prijímača. KAVAN preto odmieta zodpovednosť za straty, škody a finančné náklady spôsobené nesprávnym používaním alebo prevádzkou nami dovážaných výrobkov či akokoľvek súvisiace s takouto činnosťou.

Ak zákon neurčuje inak, je povinnosť KAVAN nahradiť škodu bez ohľadu na uplatnené právne dôvody obmedzená na kúpnu cenu tých výrobkov KAVAN, ktoré sa priamo podieľali na udalosti spôsobujúcej škodu. To neplatí, ak súd výrobcovi uložil neobmedzenú náhradu na základe preukázaného úmyslu alebo hrubej nedbanlivosti. Zaručujeme súlad našich výrobkov s platnými právnymi predpismi. Záruka sa nevzťahuje na poruchy a chyby spôsobené:

• Zneužitie alebo nesprávne použitie.
• Oneskorená, nesprávna alebo zanedbaná údržba či údržba vykonaná neautorizovaným servisom.
• Nesprávne zapojenie.
• Použitie príslušenstva, ktoré KAVAN Europe s.r.o. neschválila ani neodporučila.
• Úpravy alebo opravy nevykonané servisom autorizovaným KAVAN Europe s.r.o.
• Neúmyselné alebo úmyselné poškodenie.
• Bežné opotrebovanie.
• Prevádzka zariadenia mimo medzí uvedených v technických údajoch.

KAVAN Europe s.r.o. zaručuje, že tento výrobok je v okamihu predaja bez chýb materiálu aj spracovania. KAVAN Europe s.r.o. si zároveň vyhradzuje právo túto záruku zmeniť alebo upraviť bez predchádzajúceho upozornenia. Zariadenie sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Tento záručný list oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. v rámci vyššie uvedenej predĺženej 3-ročnej záručnej lehoty. Záruka sa nevzťahuje na prirodzené opotrebovanie pri bežnom používaní; ide o modelársky výrobok, ktorého jednotlivé časti pracujú pod podstatne vyšším zaťažením než bežné hračky.

Záruka sa tiež nevzťahuje na časti zariadenia nesprávne nainštalované, hrubo či nesprávne používané alebo poškodené pri nehode, ani na časti opravené či upravené neoprávnenou osobou. To zahŕňa aj používateľom nanesené vodoodolné spreje a nátery. Rovnako ako inú citlivú elektroniku nevystavujte zariadenie vysokým ani nízkym teplotám, vlhkosti, prachu, prudkým mechanickým otrasom a nárazom. Nenechávajte ho dlhodobo na priamom slnku.

Recyklácia (Európska únia)

Elektrické zariadenia označené prečiarknutou smetnou nádobou nesmú byť vyhodené do bežného komunálneho odpadu; odovzdajte ich v špecializovanom zbernom a recyklačnom zariadení. V krajinách EÚ (Európskej únie) je odkladanie elektrických zariadení do komunálneho odpadu zakázané smernicou 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach (WEEE). Nepotrebné zariadenie môžete odovzdať v najbližšom zbernom alebo recyklačnom stredisku, kde bude bezpečne a bezplatne zlikvidované alebo recyklované. Správnym odovzdaním prispejete k ochrane životného prostredia.

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že rádiové zariadenie typu R10 a ďalšie zariadenia s ním dodávané sú v súlade so smernicou 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na: https://kavanrc.com/doc. Toto rádiové zariadenie v pásme 2,4 GHz možno používať bez predchádzajúcej registrácie alebo individuálneho schválenia vo všetkých krajinách Európskej únie.
