KAVAN M+ - Bedienungsanleitung

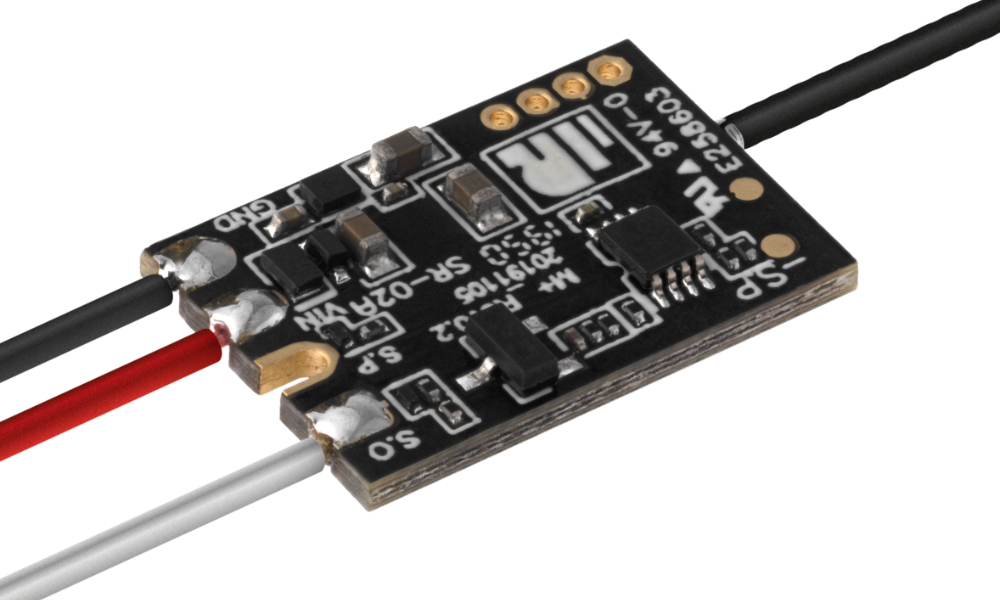

KAVAN M+
Einleitung
Vielen Dank für den Kauf des KAVAN M+, eines winzigen Telemetrieempfängers für das 2,4GHz-Übertragungssystem ACCESS. Er bietet 16 oder 24 Kanäle über S.BUS und eine abnehmbare Antenne mit IPEX4-Anschluss. Mit seinem Micro-JST-Anschluss eignet er sich besonders für den KAVAN Sling MINI DLG, aber auch für zahlreiche Multikopter. Über F.BUS lassen sich kompatible Telemetriegeräte anschließen. Die Telemetriereichweite beträgt 500–600 Meter. OTA (Over-the-Air) ermöglicht bequeme drahtlose Firmware-Updates.
Firmware
Laden Sie die neueste Firmware '''Archer M+''' über ETHOS Suite oder direkt herunter:

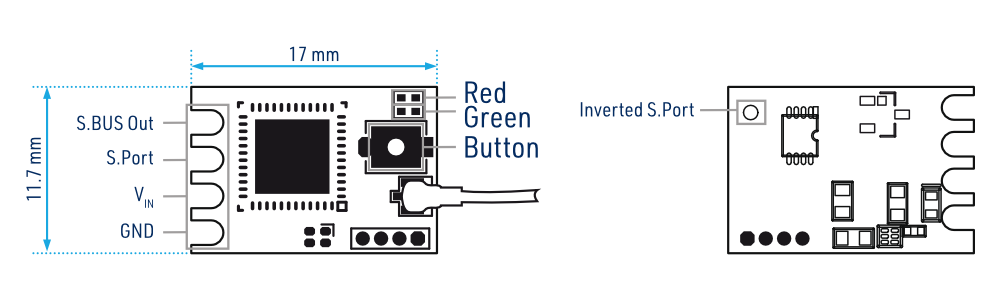

Übersicht
Technische Daten
| Abmessungen | 17×11,7×4 mm (L×B×H) |
|---|---|
| Gewicht | 1 g |
| Kanalzahl | 16/24 S.BUS |
| Betriebsspannungsbereich | 3,5–10 V |
| Stromaufnahme | 16 mA bei 5 V |
| Betriebsfrequenz | 2,400–2,4835 GHz |
| Steuerreichweite | < 1,2 km; die tatsächliche Reichweite hängt von den örtlichen Bedingungen ab |
| Max. abgestrahlte Leistung | < 14 dB (EIRP) |
| Kompatibilität | Alle ACCESS-Sender |
Eigenschaften
- ACCESS-Protokoll mit Over The Air (OTA)
- Winzig und besonders leicht
- Volle Steuerreichweite und 500–600 Meter Telemetriereichweite
- S.BUS-Ausgang
- S.Port / F.Port
- Invertierter S.Port
- VFR-Telemetrie (Anteil gültiger Datenframes)
LED-Anzeige
| Grüne LED | Rote LED | Status |
|---|---|---|
| Ein | Ein | Registrierung |
| Blinkt | Blinkt | Registrierung abgeschlossen |
| Ein | Ein | Binden |
| Ein | Aus | Binden abgeschlossen |
| Ein | Aus | Normalbetrieb |
| Aus | Ein | Fail-safe-Modus |
Hauptteil
Registrieren und Binden
Vor der Verwendung müssen Sie den Empfänger zunächst registrieren.
Vorgehensweise:
- Versetzen Sie den Sender in den Modus [Reg].
- Schalten Sie den Sender ein, öffnen Sie die Modelleinstellungen, wählen Sie das interne oder externe ACCESS-HF-Modul und dann [Reg]. Die Menüseiten hängen vom Sender und der Betriebssystemversion ab.
- Versetzen Sie den Empfänger in den Modus [Reg].
- Halten Sie die Bindetaste am Empfänger gedrückt und schließen Sie dessen Akku an. Die rote und die grüne LED leuchten und zeigen den Modus [Reg] an.
- Der Empfänger erscheint im Registrierungsmenü. Wählen Sie [Register] und bestätigen Sie mit ENTER. Beide Empfänger-LEDs blinken zur Bestätigung der erfolgreichen Registrierung.
- Schalten Sie den Empfänger aus.
- Wählen Sie mit dem Cursor RX1 [Bind].
- Schließen Sie den Empfängerakku an. Die grüne LED blinkt und zeigt den Modus [Bind] an. Wählen Sie den RX; die grüne LED leuchtet dauerhaft und der Sender zeigt [Bind successful] an.
- Bestätigen Sie das Binden mit [OK]. Die grüne LED leuchtet und die rote LED ist aus; dies zeigt den Normalbetrieb an.
Nach der Registrierung wird die Taste zum Binden nicht mehr benötigt.
Umschalten auf F.Port
Wählen Sie den Empfänger, drücken Sie ENTER, öffnen Sie [Options] und wählen Sie [F.Port].
Drahtloses Firmware-Update OTA
Das folgende Menübeispiel stammt aus der Firmware des KAVAN V5. Befolgen Sie die Anleitung Ihres Senders, wenn dessen Dateimanager oder OTA-Befehl abweicht.
- Öffnen Sie [SD CARD 2/7], wählen Sie die Firmwaredatei des Empfängers und drücken Sie ENTER.
- Wählen Sie [Flash receiver OTA] und schalten Sie den Empfänger ein.
- Wählen Sie den Empfänger, bestätigen Sie mit ENTER und warten Sie, bis das Update beendet ist. Der Sender zeigt [Flash successful] an.
- Schalten Sie den Empfänger aus und wieder ein und warten Sie 3 Sekunden. Die grüne LED beginnt zu blinken und zeigt damit den ordnungsgemäßen Betrieb des Empfängers an.
Starten Sie während des Firmware-Updates keinen weiteren Bindevorgang in unmittelbarer Nähe.
Aktualisieren Sie die Firmware erst nach dem Binden des Empfängers.
Reichweitentest
Führen Sie vor jedem Flugbetrieb einen Reichweitentest durch. Reflexionen an nahen Metallzäunen, Betongebäuden oder Bäumen können beim Test und im Flug zu Signalverlust führen. Im Reichweitentestmodus ist die HF-Leistung reduziert; die Reichweite beträgt etwa 1/30–1/10 der normalen Reichweite.
Führen Sie den Reichweitentest am Boden mit gesichertem Antrieb durch. Wenn Sie die Reichweitengrenze bei reduzierter Leistung ermitteln, kennzeichnet vollständiger Signalverlust diese Grenze; er belegt keinen bestandenen Einbautest. Beachten Sie die vorgeschriebene Entfernung und die Erfolgskriterien in der Senderanleitung. Klären Sie jeden unerwarteten Kontrollverlust vor dem Flug.
- Stellen Sie das Modell mindestens 60 cm über dem Boden auf eine nichtmetallische Unterlage, etwa eine Holzbank. Richten Sie die Empfängerantenne senkrecht aus.
- Schalten Sie beispielsweise beim Taranis X-Lite Pro Sender und Empfänger ein und öffnen Sie: SETUP 2/13 /Internal RF/ Module [Rng].
- Beachten Sie für das HF-Modul des Senders die zugehörige Anleitung.
Weitere Funktionsbeschreibungen und Hinweise finden Sie in der zugehörigen Anleitung.
Fail-safe-Kanalpositionen
Bei aktiviertem Fail-safe stehen 3 Modi zur Verfügung: kein Signal, Positionen halten und benutzerdefiniert.
Kein Signal
Bei Signalverlust gibt der Empfänger keine Steuerimpulse auf den Kanälen aus. Wählen Sie diesen Modus im Menü und warten Sie 9 Sekunden, bis die geänderte Fail-safe-Einstellung wirksam wird.
Positionen halten
Der Empfänger hält die Kanalpositionen unmittelbar vor dem Signalverlust. Wählen Sie diesen Modus im Menü und warten Sie 9 Sekunden, bis die geänderte Fail-safe-Einstellung wirksam wird.
Benutzerdefiniert
Der Empfänger nimmt auf allen Kanälen die vorgegebenen Positionen ein. Öffnen Sie das Fail-safe-Menü und wechseln Sie von Disconnect/Hold/Not Set zu [Custom]. Wählen Sie den Kanal, dessen Fail-safe-Position Sie einstellen möchten, und bestätigen Sie die Auswahl. Stellen Sie anschließend die gewünschte Position jedes betreffenden Kanals ein und bestätigen Sie diese. Warten Sie 9 Sekunden, bis die geänderte Fail-safe-Einstellung wirksam wird.
Ist Fail-safe nicht eingestellt, behält das Modell bei Signalverlust den letzten gültigen Kanalzustand bei. Dies kann Schäden verursachen. Wird Fail-safe am HF-Modul deaktiviert, wechselt der Empfänger in den Standardmodus Hold. Verwenden Sie für den S.BUS-Port nicht No Signal, da weiterhin ein Signal übertragen würde. Stellen Sie für S.BUS stattdessen Hold oder Custom ein.
Prüfen Sie vor der Verwendung die Fail-safe-Reaktion des gesamten Modells am Boden bei gesichertem Antrieb. Vergewissern Sie sich, dass das angeschlossene S.BUS-Gerät und der Regler den Motor bei Verlust des Funksignals tatsächlich stoppen.
Anhang
Garantie- und Nachgarantieservice
Für alle KAVAN®-Empfänger gilt eine verlängerte Garantie von 3 Jahren auf sämtliche Herstellungsfehler und Mängel. Legen Sie bei einer Reklamation innerhalb der Garantiezeit dem Produkt stets eine Kopie des Kaufbelegs bei. Beschreiben Sie den Fehler, die Nutzung und weitere relevante Umstände möglichst genau und vollständig, um die Prüfung und Bearbeitung zu erleichtern. Wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben. Ist dies nicht möglich, können Sie sich direkt an KAVAN Europe s.r.o. wenden:
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tschechien | +420 466 260 133 | info@kavanrc.com
Garantie und Haftungsbeschränkung
Als Hersteller dieses Produkts haben wir keinen Einfluss darauf, ob Sie diese Anleitung beim Anschließen und Einbauen des Empfängers in Ihr Modell einhalten. Ebenso wenig können wir Aufbau, Betrieb und Wartung der Empfängerteile kontrollieren. KAVAN lehnt daher die Haftung für Verluste, Schäden oder finanzielle Kosten ab, die durch unsachgemäße Verwendung oder Betrieb der von uns importierten Produkte entstehen oder damit zusammenhängen.
Soweit gesetzlich nicht anders vorgeschrieben, ist die Ersatzpflicht von KAVAN unabhängig von den geltend gemachten Rechtsgründen auf den Kaufpreis der KAVAN-Produkte begrenzt, die unmittelbar am schadensverursachenden Ereignis beteiligt waren. Dies gilt nicht, wenn der Hersteller aufgrund nachgewiesenen Vorsatzes oder grober Fahrlässigkeit gerichtlich zu unbeschränktem Ersatz verpflichtet wurde. Wir gewährleisten die Übereinstimmung unserer Produkte mit den geltenden gesetzlichen Bestimmungen. Die Garantie deckt keine Fehler oder Mängel durch:
- Missbräuchliche oder unsachgemäße Verwendung.
- Verspätete, unsachgemäße oder unterlassene Wartung beziehungsweise Wartung durch einen nicht autorisierten Service.
- Falscher Anschluss.
- Verwendung von Zubehör, das nicht von KAVAN Europe s.r.o. freigegeben oder empfohlen wurde.
- Änderungen oder Reparaturen durch einen nicht von KAVAN Europe s.r.o. autorisierten Service.
- Unbeabsichtigte oder vorsätzliche Beschädigung.
- Normaler Verschleiß.
- Betrieb außerhalb der in den technischen Daten angegebenen Grenzen.
KAVAN Europe s.r.o. gewährleistet, dass dieses Produkt zum Zeitpunkt des Verkaufs frei von Material- und Herstellungsfehlern ist. KAVAN Europe s.r.o. behält sich zudem vor, diese Garantie ohne Vorankündigung zu ändern. Das Gerät wird laufend verbessert; der Hersteller behält sich Konstruktionsänderungen ohne Vorankündigung vor.
Dieser Garantieschein berechtigt zur kostenlosen Garantiereparatur des von KAVAN Europe s.r.o. gelieferten Produkts innerhalb der oben genannten verlängerten Garantiezeit von 3 Jahren. Natürlicher Verschleiß bei normalem Gebrauch ist nicht abgedeckt, da die Teile dieses Modellbauprodukts wesentlich stärker beansprucht werden als die gewöhnlicher Spielzeuge.
Die Garantie gilt auch nicht für Geräteteile, die falsch eingebaut, grob oder unsachgemäß behandelt, bei einem Unfall beschädigt oder von einer unbefugten Person repariert beziehungsweise verändert wurden. Dazu zählt auch das Auftragen wasserabweisender Sprays oder Beschichtungen durch den Benutzer. Schützen Sie das Gerät wie andere empfindliche Elektronik vor hohen und niedrigen Temperaturen, Feuchtigkeit, Staub sowie starken mechanischen Erschütterungen und Stößen. Setzen Sie es nicht längere Zeit direktem Sonnenlicht aus.
Recycling (Europäische Union)
Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht in den normalen Hausmüll gelangen, sondern müssen einer spezialisierten Sammel- und Recyclingstelle zugeführt werden. In der EU (Europäischen Union) ist die Entsorgung von Elektrogeräten über den Hausmüll gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) untersagt. Geben Sie nicht mehr benötigte Geräte bei der nächstgelegenen Sammel- oder Recyclingstelle ab. Dort werden sie kostenlos und sicher entsorgt oder wiederverwertet. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.
EU-Konformitätserklärung
KAVAN Europe s.r.o. erklärt hiermit, dass die Funkanlage des Typs M+ und das mitgelieferte Zubehör der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter https://kavanrc.com/doc verfügbar. Diese 2,4-GHz-Funkanlage kann in allen Ländern der Europäischen Union ohne vorherige Registrierung oder individuelle Genehmigung verwendet werden.
