KAVAN Long Sticks - Návod na montáž

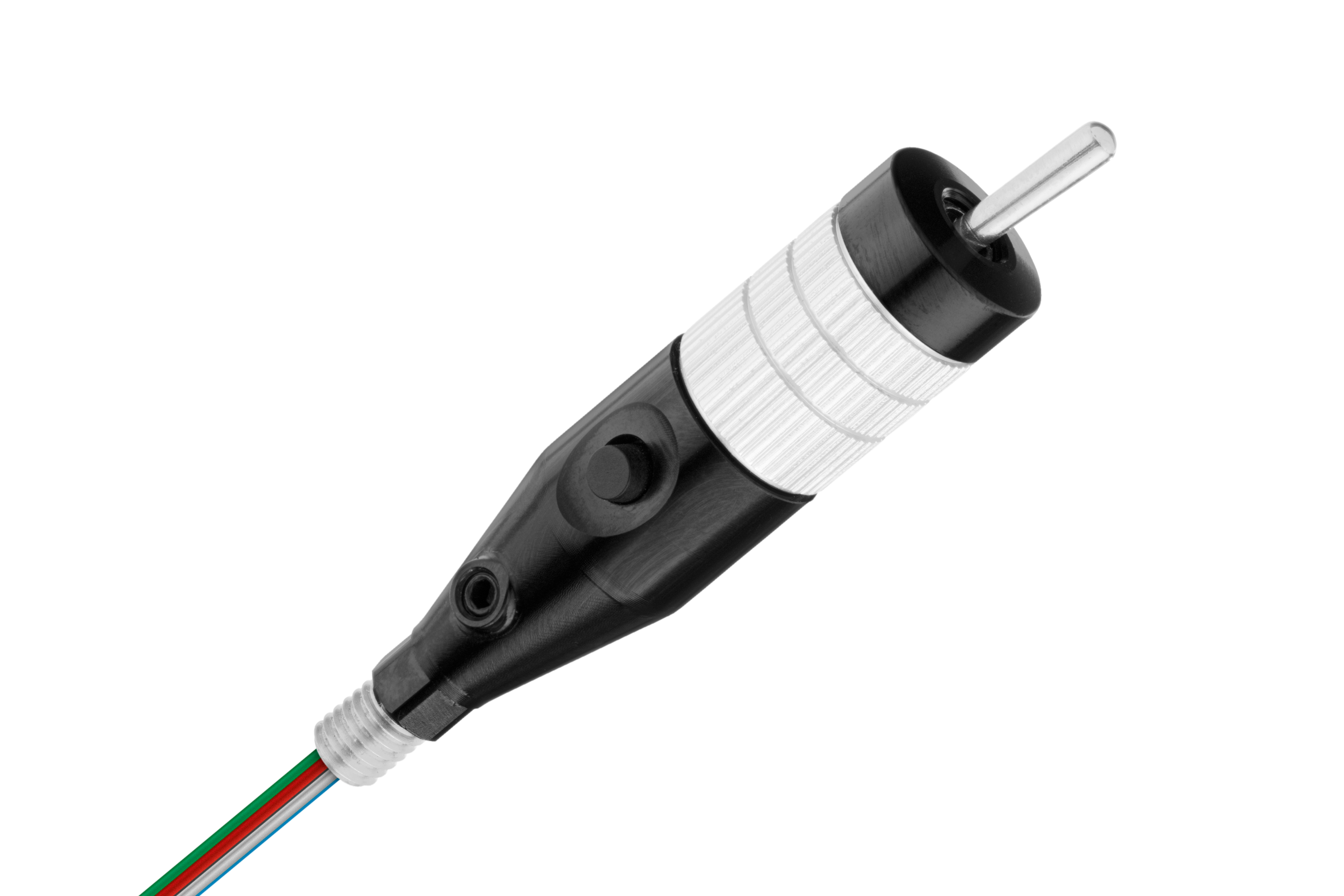

KAVAN dlhá hlavica s dvojpolohovým prepínačom
KAV16.1001.23.2

KAVAN dlhá hlavica s dvojpolohovým prepínačom

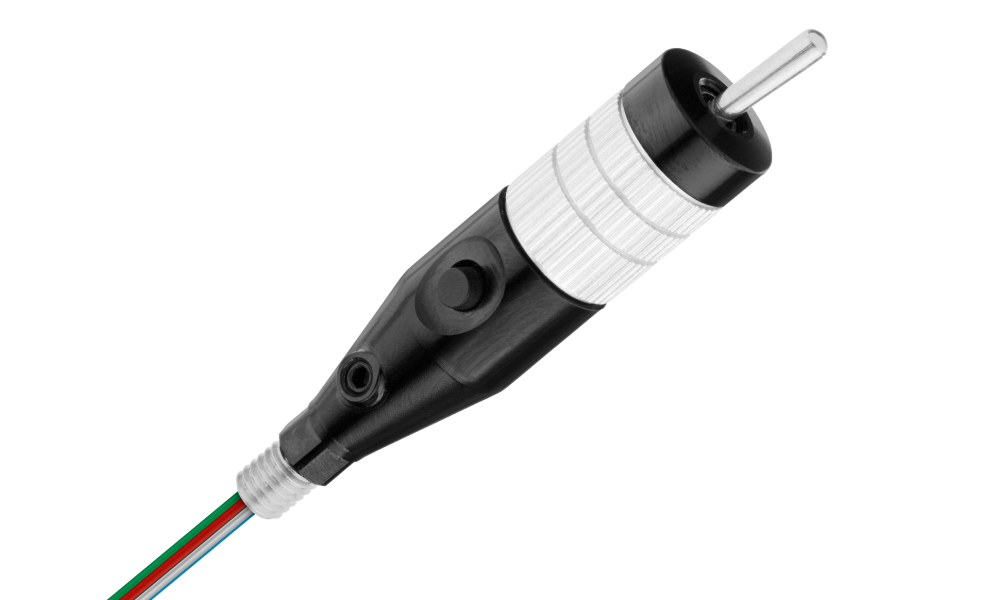

KAVAN dlhá hlavica s trojpolohovým prepínačom
KAV16.1001.23.3

KAVAN dlhá hlavica s trojpolohovým prepínačom

Úvod​

Tuningové dlhé hlavice ovládacích pák s eloxovaným hliníkovým telom a CNC obrábanou stredovou časťou sú určené pre vysielače KAVAN V20/V20 Pro alebo alternatívne vysielače FrSky. Majú zabudovaný dvojpolohový alebo trojpolohový prepínač a tlačidlo. Umožňujú presné a jednoduché prepínanie letových režimov, zapínanie a vypínanie mixov alebo napríklad vysúvanie a zasúvanie podvozka bez toho, aby ste museli pustiť ovládač a „hľadať“ správny prepínač.

Hlavná časť​

Montáž​

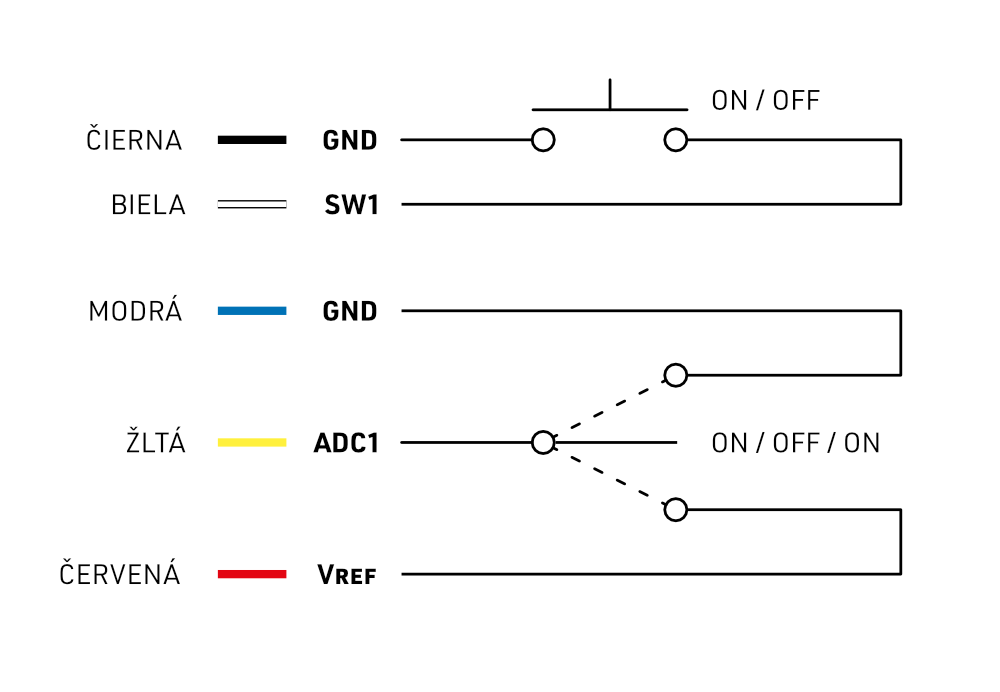

Schéma zapojenia prepínača a tlačidla hlavíc Long Sticks
  1. Demontujte pôvodnú páku, ktorú chcete nahradiť.
    1. Zložte hmatník pomocou šesťhranného kľúča 2 mm.
    2. Odskrutkujte páku z krížového ovládača pomocou stranového kľúča 5 mm.
  2. Vyberte stredovú časť z novej hlavice a na závit naneste zaisťovač skrutiek.
  3. Namontujte novú stredovú časť na krížový ovládač.
  4. Zložte kryt priestoru akumulátora a vyberte akumulátor.
  5. Odskrutkujte zadný kryt vysielača pomocou šesťhranného kľúča 2,5 mm.
    Upozornenie

    Dávajte pozor, aby ste nepoškodili káble antén.

  6. Prevlečte káble hlavice cez krížový ovládač.
  7. Upevnite tuningovú hlavicu na krížový ovládač pomocou šesťhranného kľúča 1,5 mm.
  8. Mikrospájkovačkou prispájkujte vodiče hlavice podľa nasledujúcej schémy.
  9. Zviažte vodiče sťahovacou páskou. Overte voľný pohyb krížového ovládača a prebytočný koniec pásky odstrihnite.
  10. Znova skontrolujte voľný pohyb krížového ovládača aj prepínačov.
  11. Nasaďte zadný kryt a utiahnite všetky 4 skrutky šesťhranným kľúčom 2,5 mm.
  12. Vložte a pripojte akumulátor a nasaďte kryt jeho priestoru.
  13. V rozhraní ETHOS vytvorte a nastavte nové prepínače.

Nastavenie prepínačov​

  1. Zapnite vysielač.
  2. Prejdite na System → Hardware → Pots/Sliders settings.
  3. Aktivujte External pot 1 (Ext1 – ľavý krížový ovládač) alebo External pot 2 (Ext2 – pravý krížový ovládač).
  4. Prejdite na Switches settings.
  5. Zvoľte prepínač SK (ľavý krížový ovládač) alebo SL (pravý krížový ovládač) a nastavte ho na Momentary.
  6. Prejdite na Logic switches.
  7. Vytvorte nový logický prepínač.
  8. Pomocou multifunkčného gombíka ho pomenujte R↑.
  9. Nastavte zdroj prepnutím prepínača dopredu/nahor.
  10. Nastavte Value na 20 %.
  11. Nastavte Function na A > X.
  12. Vytvorte ďalší logický prepínač a pomenujte ho R→.
  13. Nastavte Function na |A| < X.
  14. Nastavte zdroj prepnutím prepínača do stredovej polohy.
  15. Nastavte Value na 20 %.
  16. (Pre trojpolohový prepínač) Vytvorte posledný logický prepínač a pomenujte ho R↓.
  17. Nastavte Function na A < X.
  18. Nastavte zdroj prepnutím prepínača dozadu/nadol.
  19. Nastavte Value na −20 %.
  20. Skontrolujte správnu funkciu všetkých prepínačov.
  21. Teraz je všetko pripravené na používanie.

Príloha​

Videonávod​

Ak si po prečítaní postupu nie ste montážou istí, postupujte podľa nášho videonávodu.
