KAVAN Long Sticks - Montageanleitung

KAVAN langer Knüppelgriff mit Zweistufenschalter
KAV16.1001.23.2

KAVAN langer Knüppelgriff mit Zweistufenschalter

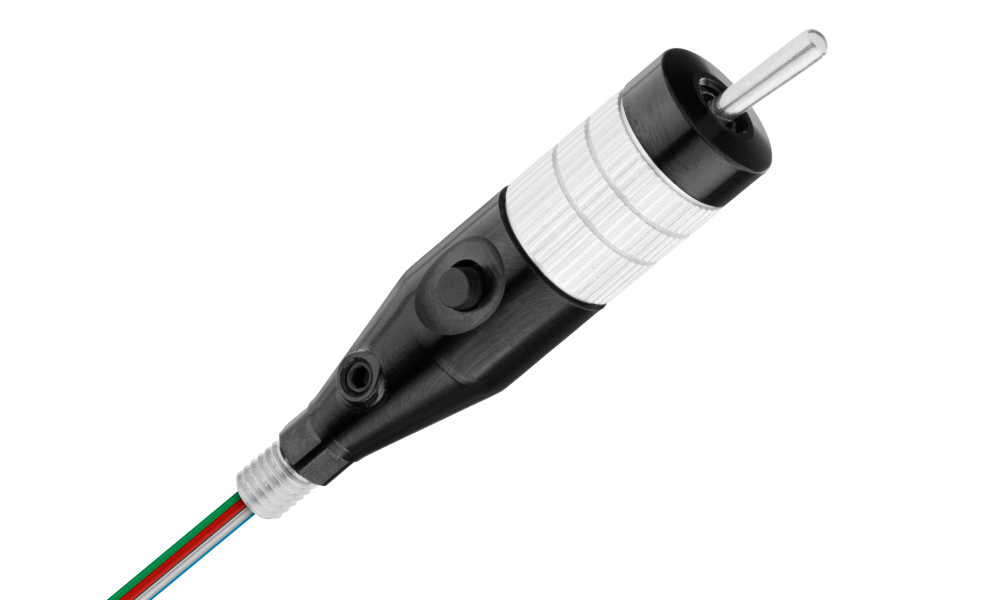

KAVAN langer Knüppelgriff mit Dreistufenschalter
KAV16.1001.23.3

KAVAN langer Knüppelgriff mit Dreistufenschalter

Einleitung​

Lange Tuning-Knüppelgriffe mit eloxiertem Aluminiumgehäuse und CNC-gefertigtem Mittelteil für KAVAN V20/V20 Pro oder entsprechende FrSky-Sender. Sie verfügen über einen eingebauten Zwei- oder Dreistufenschalter und einen Taster. Damit können Sie Flugmodi präzise und einfach umschalten, Mischer ein- und ausschalten oder beispielsweise das Fahrwerk aus- und einfahren, ohne den Steuerknüppel loszulassen und nach dem richtigen Schalter „tasten“ zu müssen.

Hauptteil​

Montage​

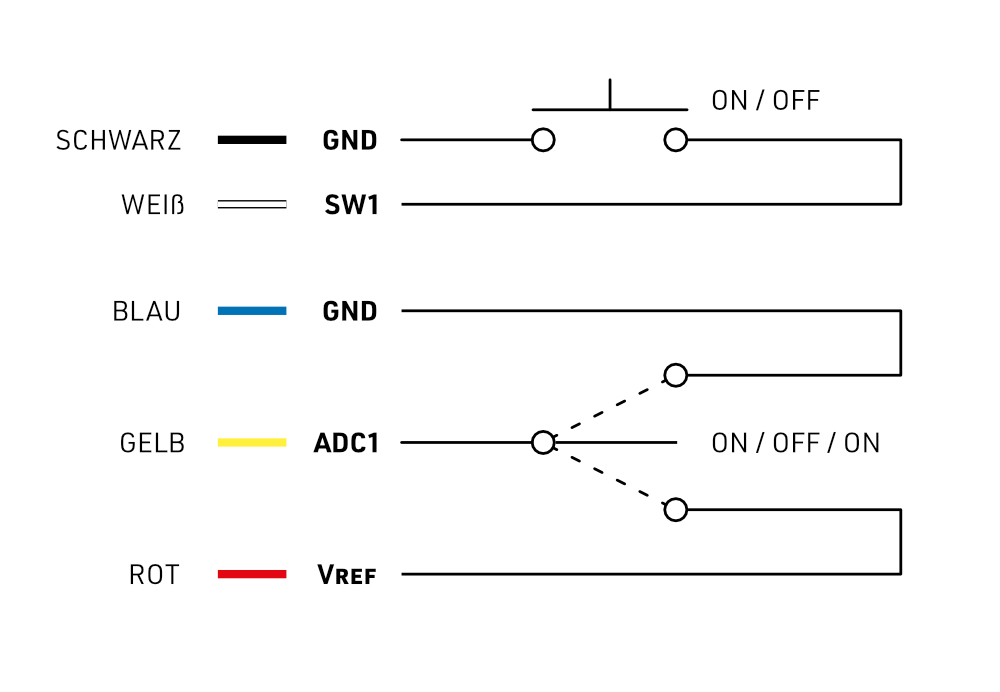

Schaltplan für Schalter und Taster der Long-Sticks-Knüppelgriffe
  1. Demontieren Sie den ursprünglichen Steuerknüppel, den Sie ersetzen möchten.
    1. Entfernen Sie das Griffstück mit einem 2-mm-Sechskantschlüssel.
    2. Entfernen Sie den Knüppel mit einem 5-mm-Maulschlüssel vom Kreuzknüppelaggregat.
  2. Nehmen Sie den Mittelteil aus dem neuen Knüppelgriff und tragen Sie Schraubensicherung auf das Gewinde auf.
  3. Montieren Sie den neuen Mittelteil am Kreuzknüppelaggregat.
  4. Nehmen Sie den Akkufachdeckel ab und entnehmen Sie den Akku.
  5. Schrauben Sie die hintere Senderabdeckung mit einem 2,5-mm-Sechskantschlüssel ab.
    Vorsicht

    Achten Sie darauf, die Antennenkabel nicht zu beschädigen.

  6. Führen Sie die Kabel des Knüppelgriffs durch das Kreuzknüppelaggregat.
  7. Befestigen Sie den Tuning-Knüppelgriff mit einem 1,5-mm-Sechskantschlüssel am Kreuzknüppelaggregat.
  8. Löten Sie die Leitungen des Knüppelgriffs mit einem Feinlötkolben entsprechend dem folgenden Schaltplan an.
  9. Fassen Sie die Leitungen mit einem Kabelbinder zusammen. Prüfen Sie die freie Beweglichkeit des Kreuzknüppels und schneiden Sie das überstehende Ende des Kabelbinders ab.
  10. Prüfen Sie erneut, ob sich Kreuzknüppel und Schalter frei bewegen lassen.
  11. Setzen Sie die hintere Abdeckung auf und ziehen Sie die 4 Schrauben mit einem 2,5-mm-Sechskantschlüssel fest.
  12. Setzen Sie den Akku ein, schließen Sie ihn an und bringen Sie den Akkufachdeckel wieder an.
  13. Legen Sie in ETHOS die neuen Schalter an und konfigurieren Sie sie.

Schalter einrichten​

  1. Schalten Sie den Sender ein.
  2. Öffnen Sie System → Hardware → Pots/Sliders settings.
  3. Aktivieren Sie External pot 1 (Ext1 – linker Kreuzknüppel) oder External pot 2 (Ext2 – rechter Kreuzknüppel).
  4. Öffnen Sie Switches settings.
  5. Wählen Sie SK (linker Kreuzknüppel) oder SL (rechter Kreuzknüppel) und stellen Sie den Schalter auf Momentary.
  6. Öffnen Sie Logic switches.
  7. Erstellen Sie einen neuen logischen Schalter.
  8. Benennen Sie ihn mit dem Multifunktionsknopf R↑.
  9. Legen Sie die Quelle fest, indem Sie den Schalter nach vorne/oben bewegen.
  10. Stellen Sie Value auf 20 %.
  11. Stellen Sie Function auf A > X.
  12. Erstellen Sie einen weiteren logischen Schalter und nennen Sie ihn R→.
  13. Stellen Sie Function auf |A| < X.
  14. Legen Sie die Quelle fest, indem Sie den Schalter in die Mittelstellung bewegen.
  15. Stellen Sie Value auf 20 %.
  16. (Bei einem Dreistufenschalter) Erstellen Sie den letzten logischen Schalter und nennen Sie ihn R↓.
  17. Stellen Sie Function auf A < X.
  18. Legen Sie die Quelle fest, indem Sie den Schalter nach hinten/unten bewegen.
  19. Stellen Sie Value auf −20 %.
  20. Prüfen Sie, ob alle Schalter richtig funktionieren.
  21. Die Einrichtung ist nun abgeschlossen.

Anhang​

Videoanleitung​

Wenn Sie sich nach dem Lesen dieser Anleitung bei der Montage noch unsicher sind, folgen Sie unserer Videoanleitung.
