KAVAN Long Sticks - Notice de montage

KAV16.1001.23.2

KAVAN manche long avec interrupteur à deux positions

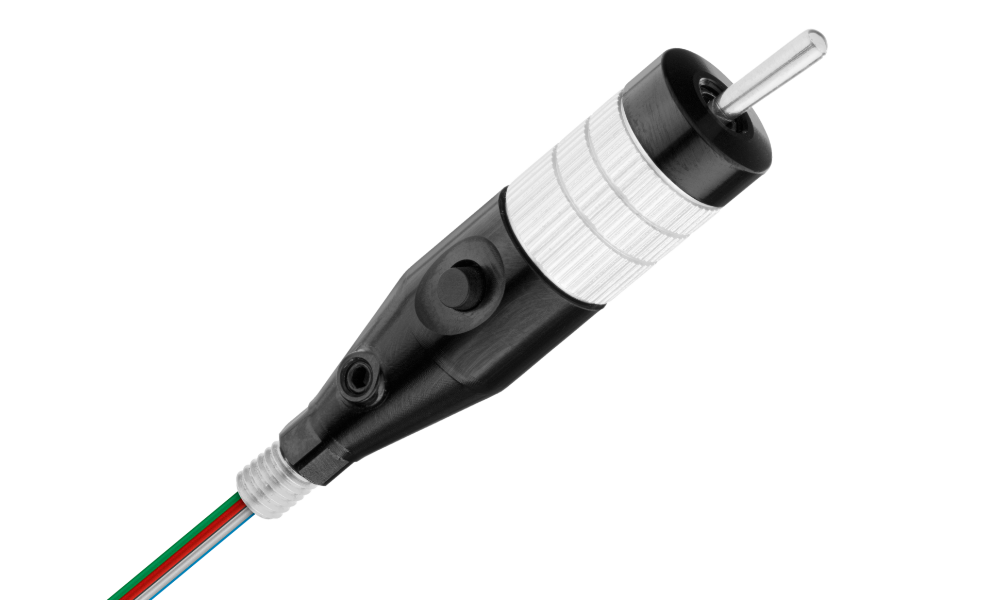

KAV16.1001.23.3

KAVAN manche long avec interrupteur à trois positions

Introduction

Manches longs de personnalisation avec corps en aluminium anodisé et partie centrale usinée par CNC, pour émetteurs KAVAN V20/V20 Pro ou modèles FrSky compatibles. Ils intègrent un interrupteur à deux ou trois positions et un bouton-poussoir. Ils permettent de changer précisément et facilement de mode de vol, d’activer ou désactiver des mixages, ou encore de sortir et rentrer le train d’atterrissage, sans lâcher le manche pour « chercher » le bon interrupteur.

Partie principale

Montage

1. Démontez le manche d’origine à remplacer.
   1. Retirez la poignée avec une clé hexagonale de 2 mm.
   2. Retirez la tige du bloc de manche avec une clé plate de 5 mm.
2. Retirez la partie centrale du nouveau manche et appliquez du frein-filet sur son filetage.
3. Montez la nouvelle partie centrale sur le bloc de manche.
4. Retirez le couvercle du compartiment de la batterie, puis la batterie.
5. Dévissez le boîtier arrière de l’émetteur avec une clé hexagonale de 2,5 mm.
   Attention

   Veillez à ne pas endommager les câbles des antennes.

6. Faites passer les fils du manche à travers le bloc de manche.
7. Fixez le nouveau manche sur son bloc avec une clé hexagonale de 1,5 mm.

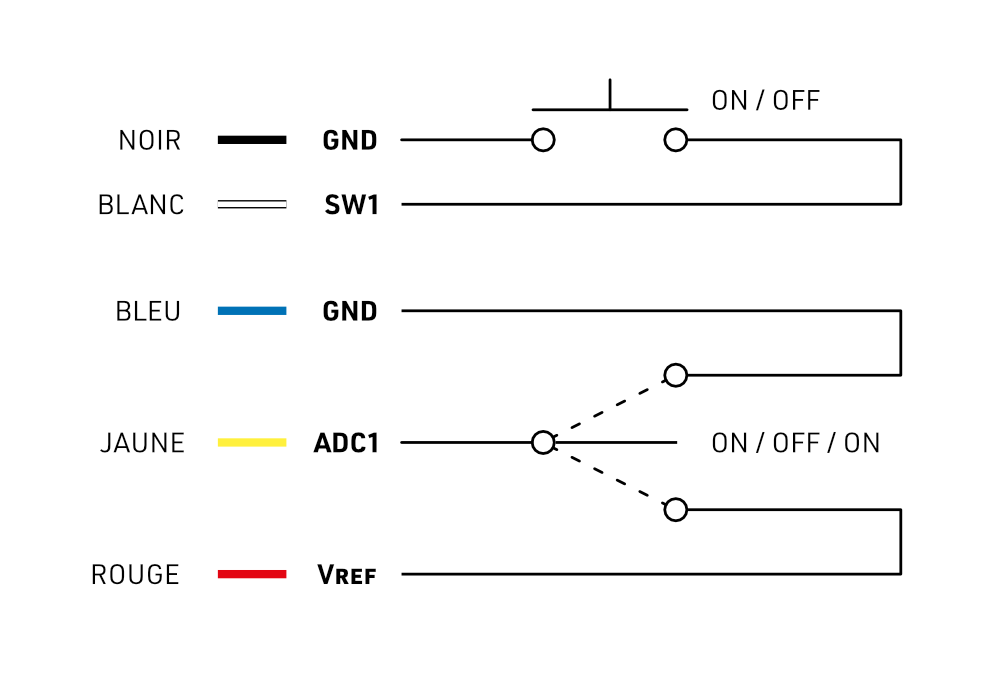

8. Soudez les fils du manche avec un fer à souder de précision, conformément au schéma ci-dessous.
9. Regroupez les fils avec un collier de serrage. Vérifiez la liberté de mouvement du manche et coupez l’excédent du collier.
10. Vérifiez à nouveau que le manche et les interrupteurs se déplacent librement.
11. Remettez le boîtier arrière et serrez les 4 vis avec une clé hexagonale de 2,5 mm.
12. Insérez et branchez la batterie, puis remettez le couvercle de son compartiment.
13. Créez et configurez les nouveaux interrupteurs dans ETHOS.

Configuration des interrupteurs

1. Allumez l’émetteur.
2. Ouvrez System → Hardware → Pots/Sliders settings.
3. Activez External pot 1 (Ext1 – manche gauche) ou External pot 2 (Ext2 – manche droit).
4. Ouvrez Switches settings.
5. Sélectionnez l’interrupteur SK (manche gauche) ou SL (manche droit) et réglez-le sur Momentary.
6. Ouvrez Logic switches.
7. Créez un nouvel interrupteur logique.
8. Nommez-le R↑ à l’aide du bouton multifonction.
9. Définissez la source en basculant l’interrupteur vers l’avant/le haut.
10. Réglez Value sur 20 %.
11. Réglez Function sur A > X.
12. Créez un autre interrupteur logique et nommez-le R→.
13. Réglez Function sur |A| < X.
14. Définissez la source en plaçant l’interrupteur au milieu.
15. Réglez Value sur 20 %.
16. (Pour un interrupteur à trois positions) Créez le dernier interrupteur logique et nommez-le R↓.
17. Réglez Function sur A < X.
18. Définissez la source en basculant l’interrupteur vers l’arrière/le bas.
19. Réglez Value sur −20 %.
20. Vérifiez que tous les interrupteurs fonctionnent correctement.
21. La configuration est terminée.

Annexe

Tutoriel vidéo

Si ces étapes ne vous semblent pas assez claires pour effectuer le montage, suivez notre tutoriel vidéo.
