FrSky MC30R Blocs de manches - Guide de réglage

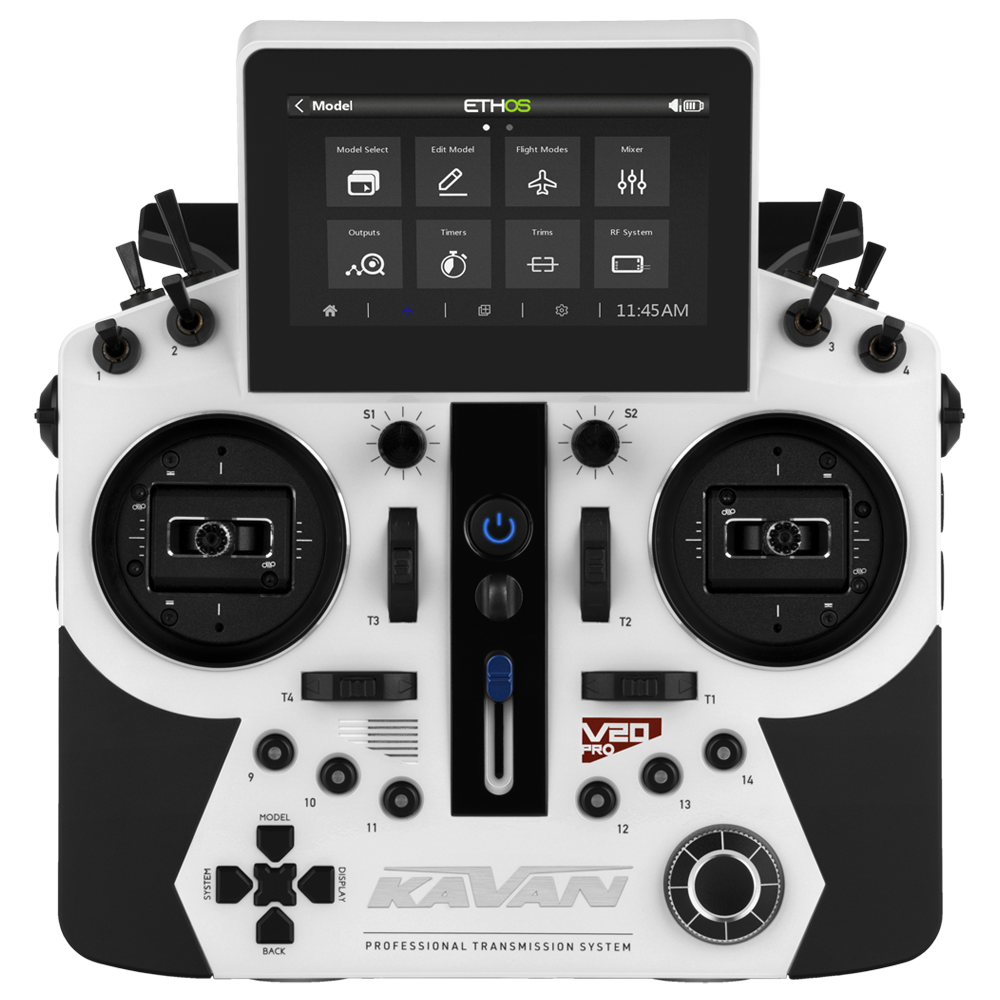

KAVAN V20 Pro - blanc
KAV16.1010

KAVAN V20 Pro - blanc

Introduction​

Trouver le meilleur réglage de votre émetteur RC est désormais encore plus simple et rapide. Les blocs de manches MC30R équipant le KAVAN V20 Pro sont entièrement réglables par l’avant. Conçus pour les avions RC, ils conviennent parfaitement aux hélicoptères et à de nombreux modèles radiocommandés, tels que les drones, les voitures ou les bateaux. Associés au système d’exploitation ETHOS et à une large gamme de récepteurs compatibles, ils permettent d’optimiser rapidement les réglages de votre radio.

Partie principale​

Description du bloc de manche​

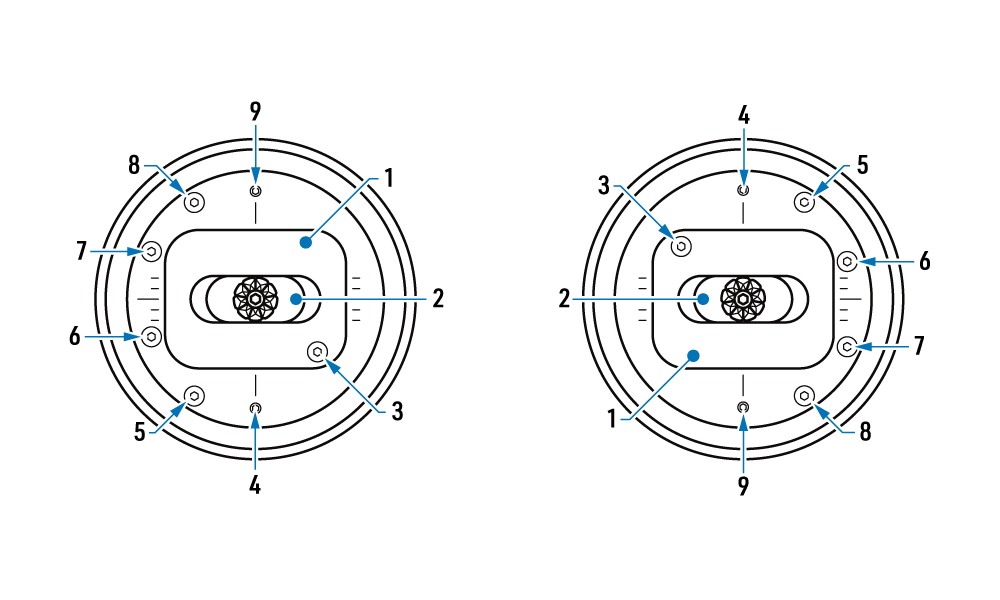

Axes du bloc de manche MC30R et vis de réglage numérotées

Les numéros ci-dessous identifient les éléments et réglages du schéma.

  1. Axe vertical
  2. Axe horizontal
  3. Résistance de l’axe horizontal
  4. Limiteur de course de l’axe horizontal
  5. Résistance de l’axe vertical sans rappel au neutre
  6. Rappel au neutre
  7. Résistance de l’axe vertical avec rappel au neutre
  8. Crantage
  9. Limiteur de course de l’axe vertical

1. Axe vertical​

Commande le tangage (profondeur) ou la vitesse (gaz).

2. Axe horizontal​

Commande le roulis (ailerons) ou le lacet (direction).

3. Résistance de l’axe horizontal​

Règle la tension du ressort de rappel au neutre de l’axe horizontal. Desserrer la vis réduit la force du ressort et donc l’effort nécessaire pour déplacer ou maintenir le manche hors du neutre.

4. Limiteur de course de l’axe horizontal​

Règle la butée mécanique limitant la course de l’ensemble de l’axe horizontal. En serrant la vis, vous pouvez régler le débattement maximal par rapport au centre entre 22,5° et 30°.

5. Résistance de l’axe vertical sans rappel au neutre​

Règle la résistance globale au mouvement de l’axe vertical du manche.

6. Rappel au neutre​

Règle le rappel au neutre du manche. Serrer la vis désactive le rappel : le « manche des gaz » ne revient plus au neutre. Desserrer la vis active le rappel. Ce réglage n’affecte pas l’axe horizontal.

7. Résistance de l’axe vertical avec rappel au neutre​

Lorsque le rappel au neutre est activé, règle la tension du ressort de l’axe vertical. Desserrer la vis réduit la force du ressort et donc l’effort nécessaire pour déplacer ou maintenir le manche hors du neutre.

8. Crantage​

Règle l’effet de crantage sur l’axe vertical. Lorsque la vis est complètement serrée, le crantage est maximal. Lorsqu’elle est complètement desserrée, le mouvement vertical est fluide.

9. Limiteur de course de l’axe vertical​

Règle la butée mécanique limitant la course de l’ensemble de l’axe vertical. En serrant la vis, vous pouvez régler le débattement maximal par rapport au centre entre 22,5° et 30°.

Annexe​

Tutoriel vidéo​

Changer le mode d’un émetteur équipé de blocs de manches MC30R ne prend que quelques secondes. Quelques tours de tournevis et un réglage encore plus rapide dans l’émetteur suffisent. Regardez le tutoriel vidéo pour connaître la procédure.
