FrSky MC30R Kreuzknüppel - Einstellanleitung

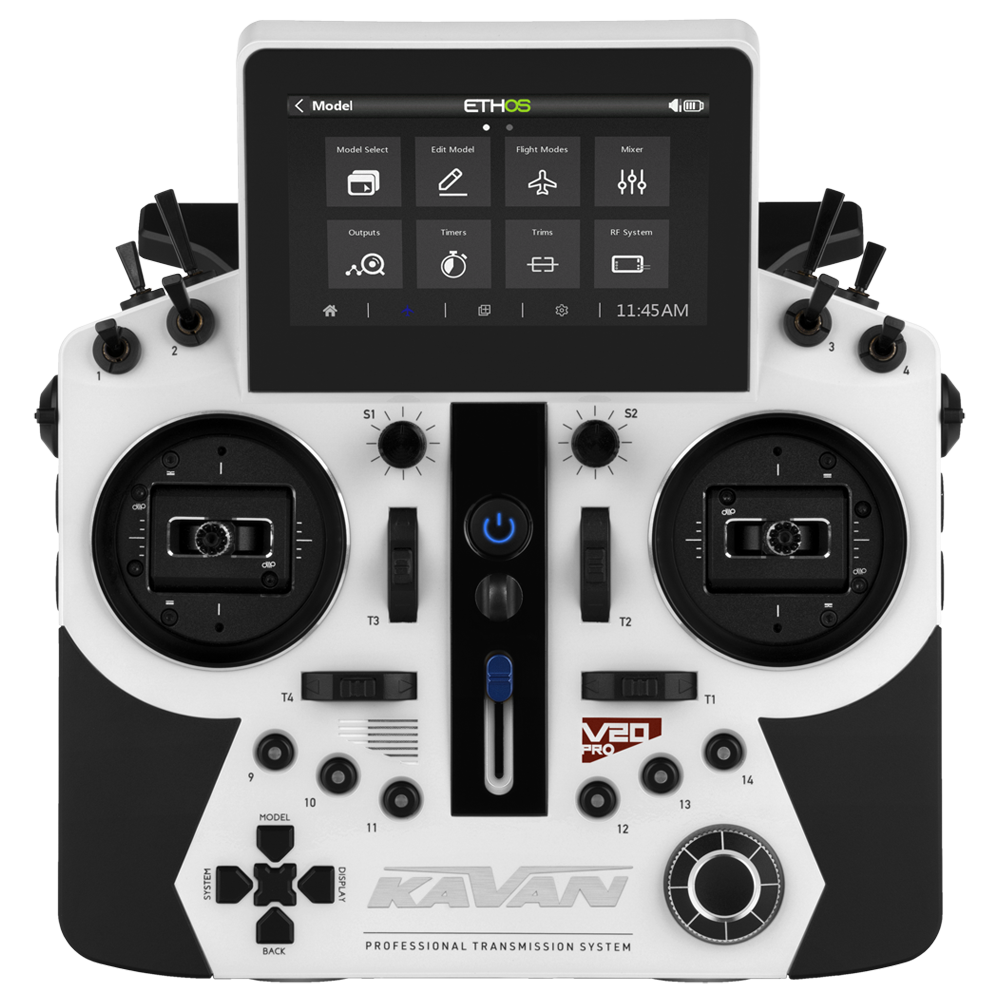

KAVAN V20 Pro - weiß
KAV16.1010

KAVAN V20 Pro - weiß

Einleitung​

Die optimale Einstellung Ihres RC-Senders lässt sich jetzt noch einfacher und schneller finden. Die im KAVAN V20 Pro eingebauten MC30R-Kreuzknüppel sind vollständig von vorne einstellbar. Sie sind für RC-Flugzeuge ausgelegt, eignen sich hervorragend für Hubschrauber und lassen sich für zahlreiche ferngesteuerte Modelle wie Drohnen, Autos oder Boote verwenden. Zusammen mit dem ETHOS-Betriebssystem und einer großen Auswahl kompatibler Empfänger finden Sie rasch die passende Einstellung Ihrer Fernsteuerung.

Hauptteil​

Beschreibung des Kreuzknüppels​

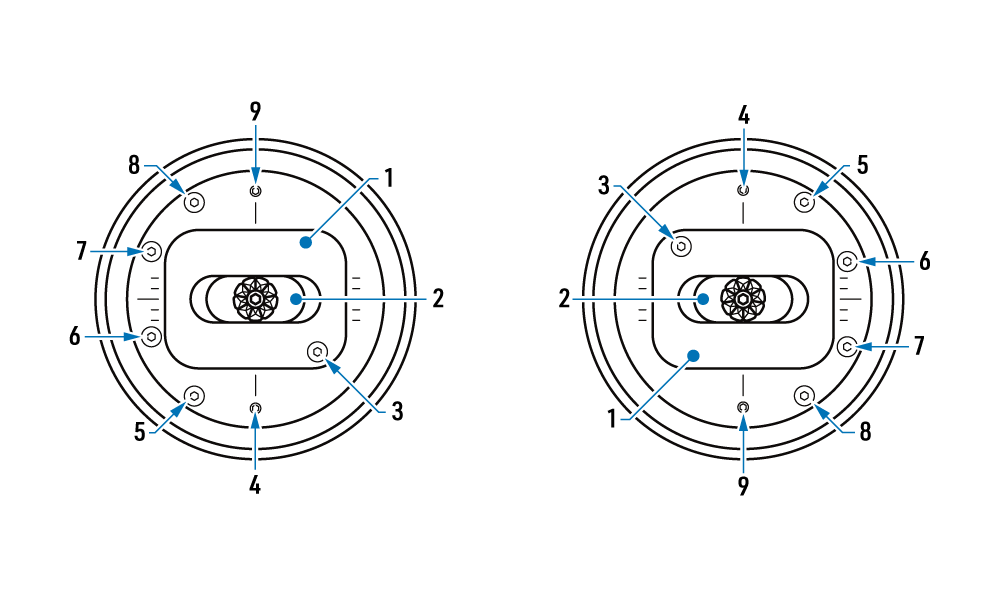

Achsen des MC30R-Kreuzknüppels und nummerierte Einstellschrauben

Die folgenden Nummern bezeichnen die Bedienelemente und Einstellschrauben in der Abbildung.

  1. Vertikale Achse
  2. Horizontale Achse
  3. Widerstand der horizontalen Achse
  4. Wegbegrenzung der horizontalen Achse
  5. Widerstand der vertikalen Achse ohne Zentrierung
  6. Selbstzentrierung
  7. Widerstand der vertikalen Achse mit Zentrierung
  8. Ratsche
  9. Wegbegrenzung der vertikalen Achse

1. Vertikale Achse​

Steuert die Nickachse (Höhenruder) oder die Geschwindigkeit (Gas).

2. Horizontale Achse​

Steuert die Rollachse (Querruder) oder die Gierachse (Seitenruder).

3. Widerstand der horizontalen Achse​

Stellt die Spannung der Zentrierfeder der horizontalen Achse ein. Durch Lösen der Schraube sinken die Federkraft und damit die zum Auslenken oder Halten des Knüppels außerhalb der Neutralstellung erforderliche Kraft.

4. Wegbegrenzung der horizontalen Achse​

Stellt die mechanische Wegbegrenzung der gesamten horizontalen Kreuzknüppelachse ein. Durch Anziehen der Schraube lässt sich der maximale Ausschlag aus der Mittelstellung zwischen 22,5° und 30° einstellen.

5. Widerstand der vertikalen Achse ohne Zentrierung​

Stellt den gesamten Bewegungswiderstand der vertikalen Kreuzknüppelachse ein.

6. Selbstzentrierung​

Stellt die Selbstzentrierung des Kreuzknüppels ein. Durch Anziehen der Schraube wird sie ausgeschaltet; der „Gasknüppel“ kehrt dann nicht in die Neutralstellung zurück. Durch Lösen wird sie eingeschaltet. Diese Einstellung hat keinen Einfluss auf die horizontale Achse.

7. Widerstand der vertikalen Achse mit Zentrierung​

Stellt bei eingeschalteter Selbstzentrierung die Spannung der Zentrierfeder der vertikalen Achse ein. Durch Lösen der Schraube sinken die Federkraft und damit die zum Auslenken oder Halten des Knüppels außerhalb der Neutralstellung erforderliche Kraft.

8. Ratsche​

Stellt die Ratschenwirkung der vertikalen Kreuzknüppelachse ein. Bei vollständig angezogener Schraube ist sie maximal. Bei vollständig gelöster Schraube lässt sich die vertikale Achse stufenlos bewegen.

9. Wegbegrenzung der vertikalen Achse​

Stellt die mechanische Wegbegrenzung der gesamten vertikalen Kreuzknüppelachse ein. Durch Anziehen der Schraube lässt sich der maximale Ausschlag aus der Mittelstellung zwischen 22,5° und 30° einstellen.

Anhang​

Videoanleitung​

Den Steuermodus eines Senders mit MC30R-Kreuzknüppeln ändern Sie in wenigen Sekunden. Einige Schraubendreherdrehungen und eine noch schnellere Einstellung im Sender genügen. Die Vorgehensweise zeigt die Videoanleitung.
