FrSky MC30R Křížové ovladače - Průvodce nastavením

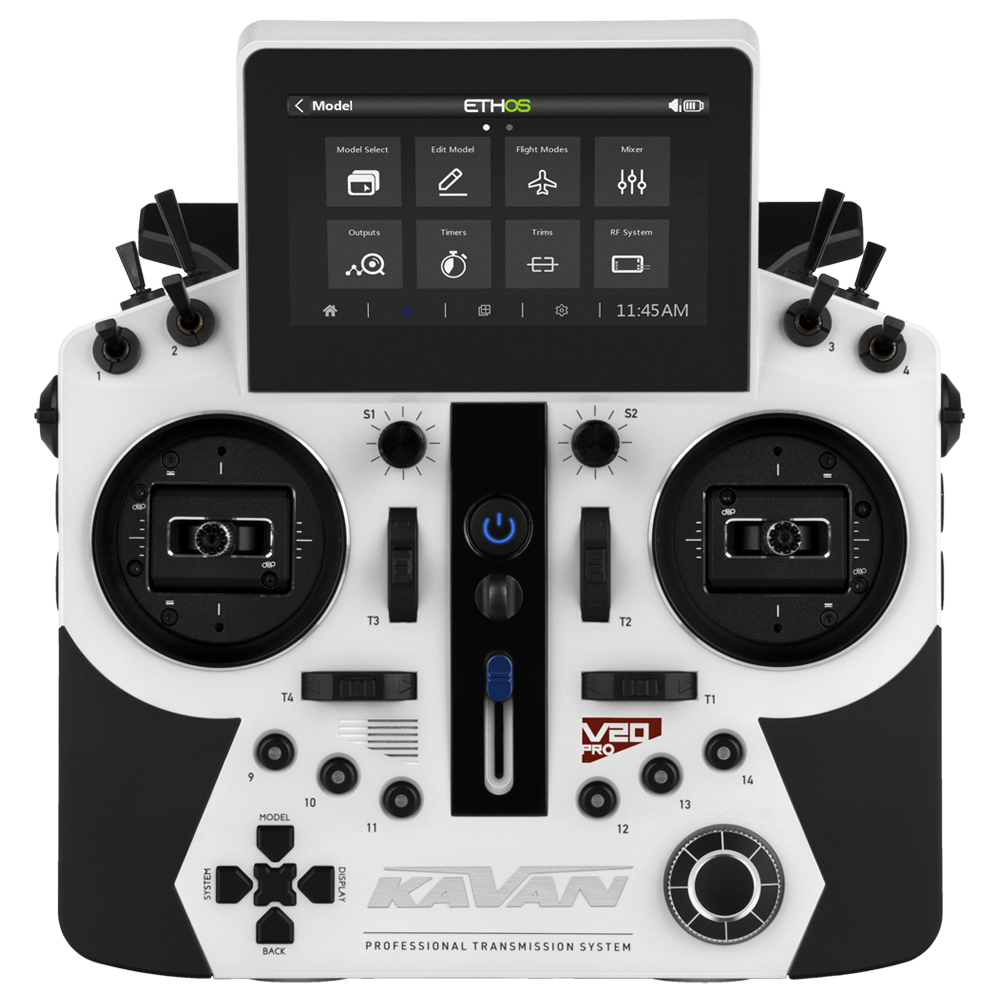

KAVAN V20 Pro - bílý
KAV16.1010

KAVAN V20 Pro - bílý

Úvod​

Najít nejlepší nastavení RC vysílače je nyní ještě jednodušší a rychlejší. Křížové ovladače MC30R ve vysílači KAVAN V20 Pro jsou plně nastavitelné zepředu. Jsou navrženy pro RC letadla, výborně se hodí pro vrtulníky a lze je používat pro různé dálkově řízené modely, například drony, auta nebo lodě. Ve spojení s operačním systémem ETHOS pro dálkové řízení a širokou nabídkou kompatibilních přijímačů snadno dosáhnete optimálního nastavení své RC soupravy.

Hlavní část​

Popis křížového ovladače​

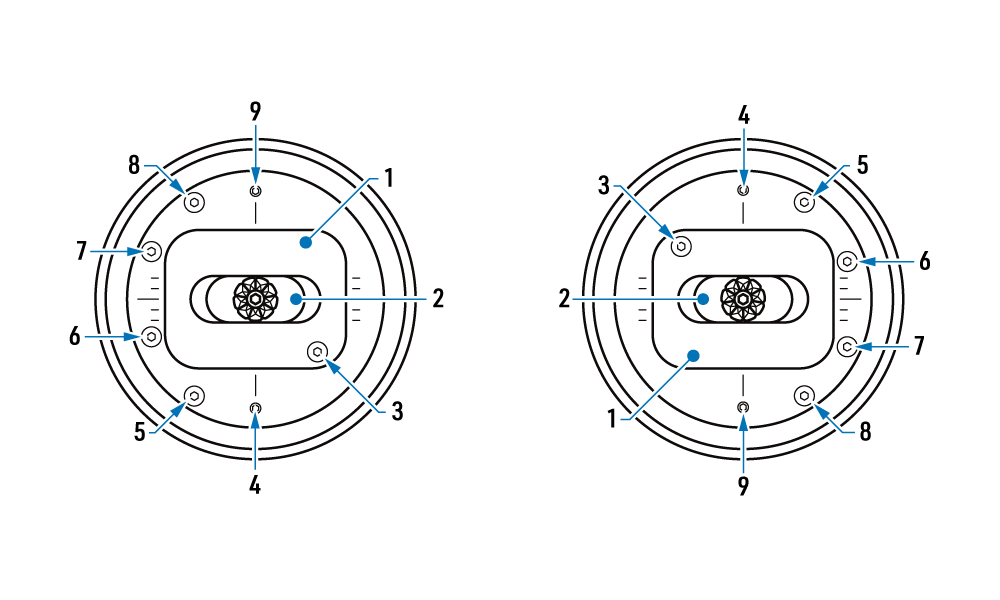

Osy křížového ovladače MC30R a očíslované seřizovací šrouby

Čísla níže označují ovládací a seřizovací prvky na obrázku.

  1. Svislá osa
  2. Vodorovná osa
  3. Odpor vodorovné osy
  4. Omezovač výchylky vodorovné osy
  5. Tuhost svislé osy bez neutralizace
  6. Neutralizace
  7. Odpor svislé osy s neutralizací
  8. Zubatka
  9. Omezovač výchylky svislé osy

1. Svislá osa​

Ovládá osu klopení (výškovku) nebo rychlost (plyn).

2. Vodorovná osa​

Ovládá osu klonění (křidélka) nebo osu bočení (směrovku).

3. Odpor vodorovné osy​

Nastavuje napětí neutralizační pružiny vodorovné osy. Povolením šroubu se snižuje síla neutralizační pružiny a tím i síla potřebná k vychýlení ovladače z neutrálu nebo k jeho udržení ve výchylce.

4. Omezovač výchylky vodorovné osy​

Nastavuje mechanický omezovač rozsahu pohybu celé vodorovné osy křížového ovladače. Utahováním šroubu lze nastavit maximální výchylku od středové polohy v rozsahu 22,5° až 30°.

5. Tuhost svislé osy bez neutralizace​

Nastavuje celkový odpor pohybu svislé osy křížového ovladače.

6. Neutralizace​

Nastavuje režim neutralizace křížového ovladače. Utažení šroubu neutralizaci vypíná („plynový ovladač“ se nevrací do neutrální polohy). Povolení šroubu neutralizaci zapíná. Toto nastavení nemá vliv na vodorovnou osu.

7. Odpor svislé osy s neutralizací​

Při zapnuté neutralizaci nastavuje napětí neutralizační pružiny svislé osy. Povolením šroubu se snižuje síla pružiny a tím i síla potřebná k vychýlení ovladače z neutrálu nebo k jeho udržení ve výchylce.

8. Zubatka​

Nastavuje účinek zubatky svislé osy křížového ovladače. Při plném utažení je účinek zubatky maximální. Při úplném povolení je pohyb svislé osy hladký.

9. Omezovač výchylky svislé osy​

Nastavuje mechanický omezovač rozsahu pohybu celé svislé osy křížového ovladače. Utahováním šroubu lze nastavit maximální výchylku od středové polohy v rozsahu 22,5° až 30°.

Příloha​

Videonávod​

Změnit mód vysílače vybaveného křížovými ovladači MC30R je otázkou několika sekund. Stačí pár otočení šroubovákem a ještě rychlejší nastavení přímo ve vysílači. Postup najdete ve videonávodu.
