KAVAN Long Sticks - Návod k montáži

KAV16.1001.23.2

KAVAN dlouhá hlavice s dvoupolohovým přepínačem

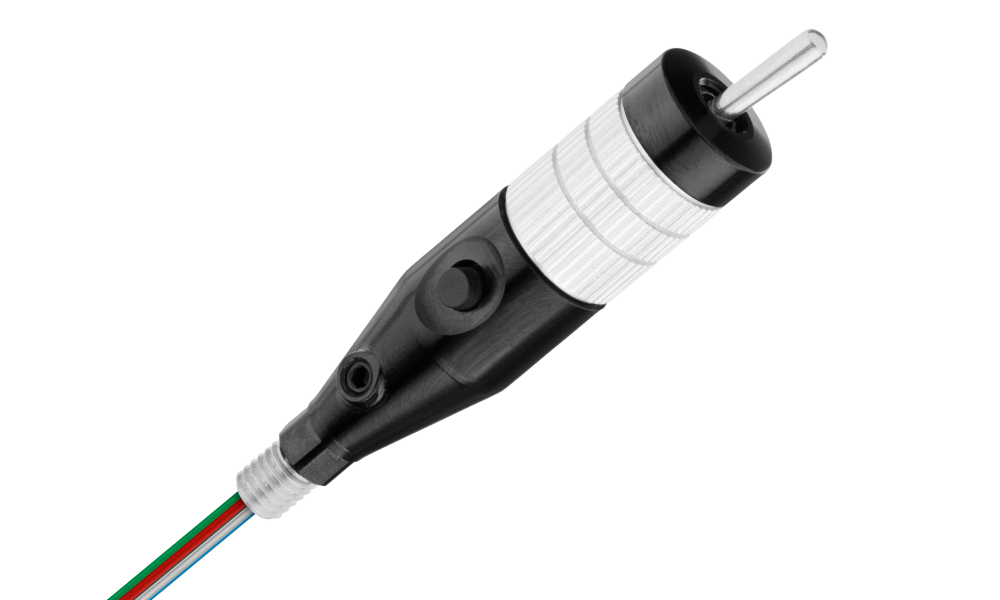

KAV16.1001.23.3

KAVAN dlouhá hlavice s třípolohovým přepínačem

Úvod

Tuningové dlouhé hlavice ovládacích pák s eloxovaným hliníkovým tělem a CNC obráběnou středovou částí jsou určeny pro vysílače KAVAN V20/V20 Pro nebo alternativní vysílače FrSky. Mají vestavěný dvoupolohový nebo třípolohový přepínač a tlačítko. Umožňují přesné a snadné přepínání letových režimů, zapínání a vypínání mixů nebo například vysouvání a zasouvání podvozku, aniž byste museli pustit ovladač a „šátrat“ po správném přepínači.

Hlavní část

Montáž

1. Demontujte původní páku, kterou chcete nahradit.
   1. Sejměte hmatník pomocí šestihranného klíče 2 mm.
   2. Sejměte páku z křížového ovladače pomocí stranového klíče 5 mm.
2. Vyjměte středovou část z nové hlavice a na závit naneste zajišťovač šroubů.
3. Namontujte novou středovou část na křížový ovladač.
4. Sejměte kryt prostoru akumulátoru a vyjměte akumulátor.
5. Odšroubujte zadní kryt vysílače pomocí šestihranného klíče 2,5 mm.
   Upozornění

   Dávejte pozor, abyste nepoškodili kabely antén.

6. Protáhněte kabely hlavice křížovým ovladačem.
7. Upevněte tuningovou hlavici na křížový ovladač pomocí šestihranného klíče 1,5 mm.

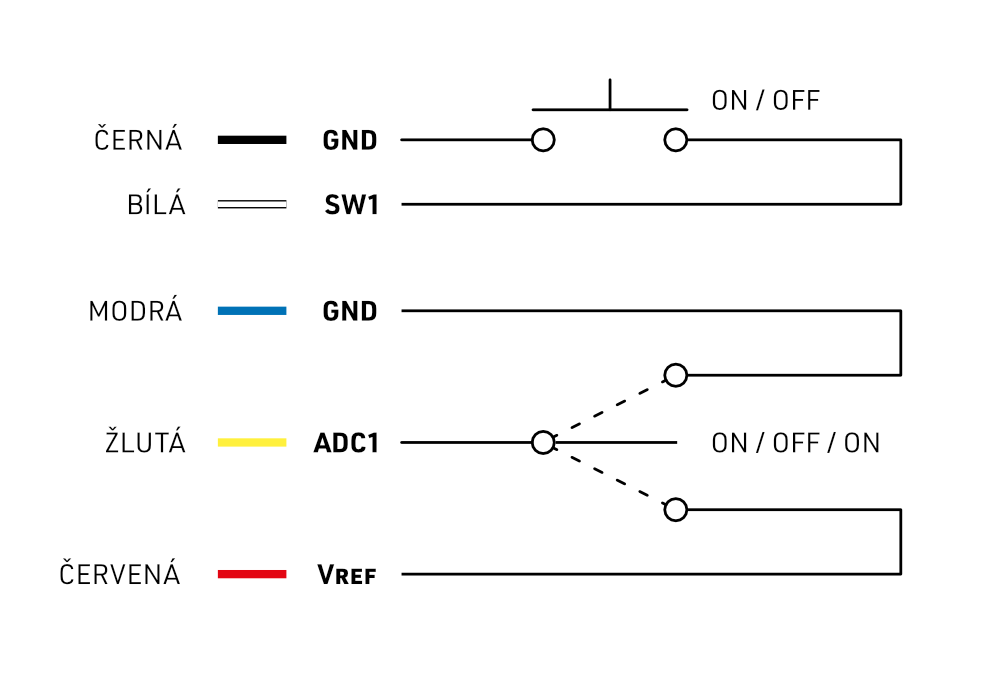

8. Mikropáječkou připájejte vodiče hlavice podle následujícího schématu.
9. Svažte vodiče stahovacím páskem. Ověřte volný pohyb křížového ovladače a přebytečný konec pásku odstřihněte.
10. Znovu zkontrolujte volný pohyb křížového ovladače i přepínačů.
11. Nasaďte zadní kryt a utáhněte všechny 4 šrouby šestihranným klíčem 2,5 mm.
12. Vložte a připojte akumulátor a nasaďte kryt jeho prostoru.
13. V rozhraní ETHOS vytvořte a nastavte nové přepínače.

Nastavení přepínačů

1. Zapněte vysílač.
2. Přejděte na System → Hardware → Pots/Sliders settings.
3. Aktivujte External pot 1 (Ext1 – levý křížový ovladač) nebo External pot 2 (Ext2 – pravý křížový ovladač).
4. Přejděte na Switches settings.
5. Zvolte přepínač SK (levý křížový ovladač) nebo SL (pravý křížový ovladač) a nastavte jej na Momentary.
6. Přejděte na Logic switches.
7. Vytvořte nový logický přepínač.
8. Pomocí multifunkčního knoflíku jej pojmenujte R↑.
9. Nastavte zdroj přepnutím přepínače dopředu/nahoru.
10. Nastavte Value na 20 %.
11. Nastavte Function na A > X.
12. Vytvořte další logický přepínač a pojmenujte jej R→.
13. Nastavte Function na |A| < X.
14. Nastavte zdroj přepnutím přepínače do středové polohy.
15. Nastavte Value na 20 %.
16. (Pro třípolohový přepínač) Vytvořte poslední logický přepínač a pojmenujte jej R↓.
17. Nastavte Function na A < X.
18. Nastavte zdroj přepnutím přepínače dozadu/dolů.
19. Nastavte Value na −20 %.
20. Zkontrolujte správnou funkci všech přepínačů.
21. Nyní je vše připraveno k použití.

Příloha

Videonávod

Pokud si po přečtení postupu nejste instalací jisti, postupujte podle našeho videonávodu.
