KAVAN GRE-24 Crawler - Návod k obsluze

KAV06.GRE24S

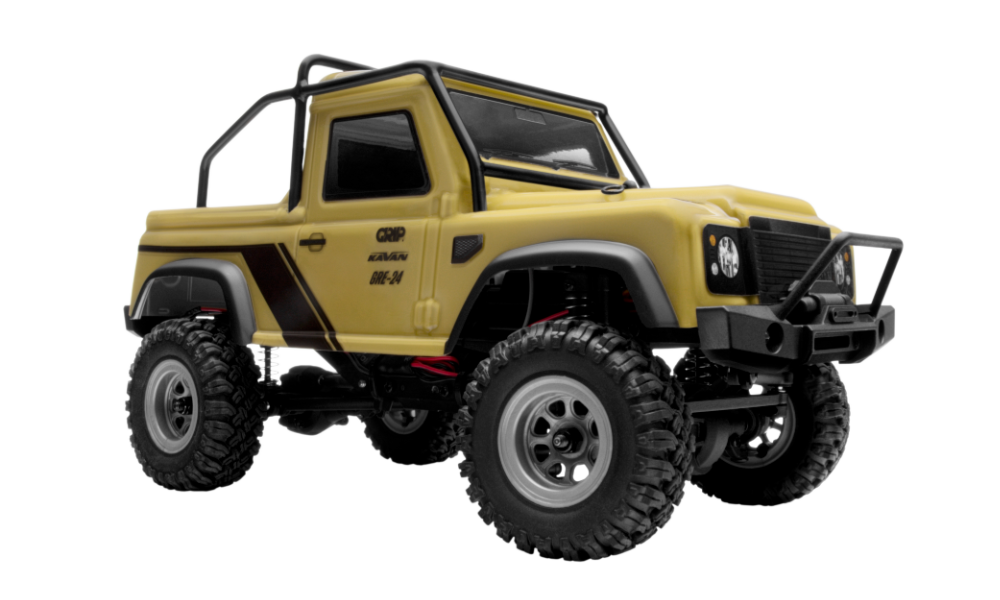

GRE-24 písková

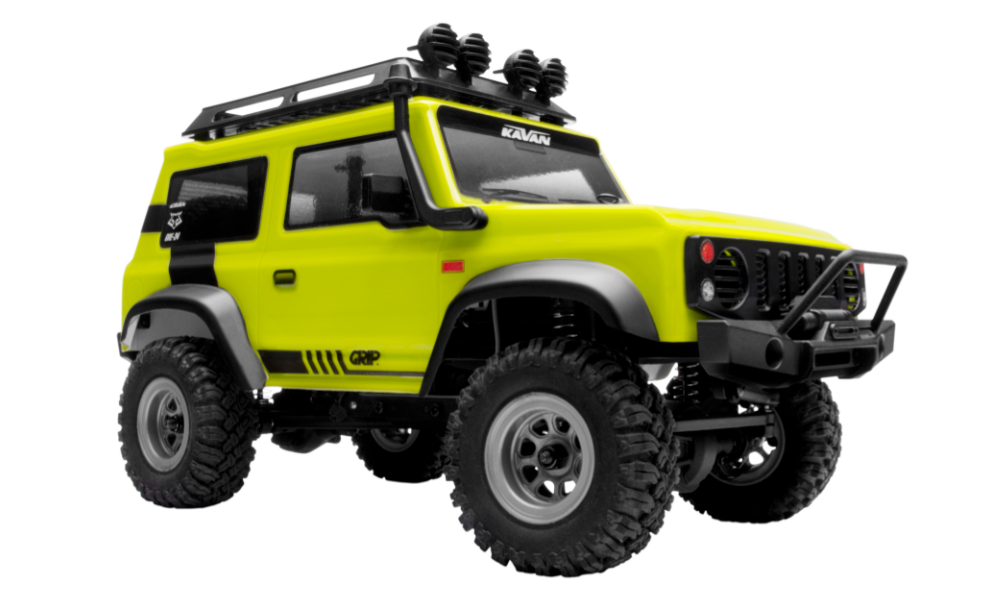

KAV06.GRE24Y

GRE-24 žlutá

Úvod

KAVAN GRE-24 je terénní model typu crawler s pohonem všech kol v měřítku 1:24, dodávaný připravený k jízdě (RTR). Tento návod popisuje přípravu, nastavení RC soupravy, provoz, údržbu a náhradní díly pro pískovou a žlutou variantu.

Technické údaje

Měřítko	1:24
Pohon	Crawler s pohonem všech kol (4WD)
Napájení pohonu/přijímače	3,7 V (1S LiPo)
Napájení vysílače	4× AAA alkalické baterie (1,5 V) nebo NiMH akumulátory (1,2 V)
Modulace	FHSS
Provozní frekvence	2,405–2,478 GHz
Vyzářený výkon vysílače	<20 dBm
Minimální vzdálenost mezi vysílačem a přijímačem	40 cm
Teplota při nabíjení akumulátoru	0–45 °C

Upozornění

• Toto není hračka! Model je určen pro samostatné provozování osobami staršími 15 let. Mladší uživatelé vyžadují náležitý dohled dospělého.
• Nebezpečné provozování nebo údržba tohoto modelu mohou vést ke zranění osob.
• Poškozené součásti nahrazujte pouze originálními náhradními díly. Zvláštní pozornost věnujte správné polaritě všech vodičů v modelu.
• Používejte pouze schválené jednočlánkové (1S, 3,7 V) lithium-polymerové akumulátory. Akumulátor nepřebíjejte ani nadměrně nevybíjejte, jinak hrozí požár. Pokud se při nabíjení silně zahřeje, nabíjení ihned přerušte a akumulátor odpojte od nabíječe. Při nabíjení jej nikdy nenechávejte bez dozoru. Pokud si nejste jisti správným postupem nabíjení, poraďte se se zkušenými modeláři. Nikdy nedovolte dětem nabíjet akumulátor bez dohledu dospělého.
• Motor se za provozu zahřívá. Mezi jízdami nechejte model 10–15 minut vychladnout. Prodloužíte tím jeho životnost.
• Při výběru místa pro jízdu se řiďte zdravým rozumem. Nejezděte po ulicích, parkovištích ani jinde, kde byste se mohli střetnout se skutečným autem, lidmi nebo zvířaty. Nejezděte poblíž elektrického vedení, mobilních či rádiových vysílačů, hluboké vody ani v nestabilním terénu. Za své jednání nese výhradní odpovědnost obsluha.
• Výrobek obsahuje citlivé elektronické součásti. Chraňte jej před vlhkostí a nečistotami. Po vystavení vlhkému prostředí se před dalším použitím ujistěte, že elektronika zcela vyschla.
• Před jízdou vždy zkontrolujte dosah RC soupravy, abyste předešli poškození modelu v důsledku ztráty signálu nebo rušení.
• Model provozujte s ohledem na své schopnosti. Pokud by jeho vyzvednutí z určitého místa bylo nebezpečné, neriskujte kvůli němu zranění.
• Vždy nejprve zapněte vysílač a teprve potom připojte akumulátor v modelu. Při vypínání nejprve vypněte vypínač přijímače, poté vždy odpojte akumulátor a až nakonec vypněte vysílač. Při opačném pořadí se model může vymknout kontrole a způsobit vážné škody.
• Nenechejte napájecí články vysílače příliš vybít, jinak hrozí ztráta kontroly nad modelem.
• Plasty modelu jsou hořlavé a při extrémním horku či chladu se mohou poškodit nebo deformovat. Neskladujte model poblíž zdrojů tepla, například trouby nebo topení. Skladujte jej uvnitř, v suchu a při pokojové teplotě.
• Nikdy nezkracujte anténu přijímače; mohlo by to snížit dosah RC soupravy.

Hlavní část

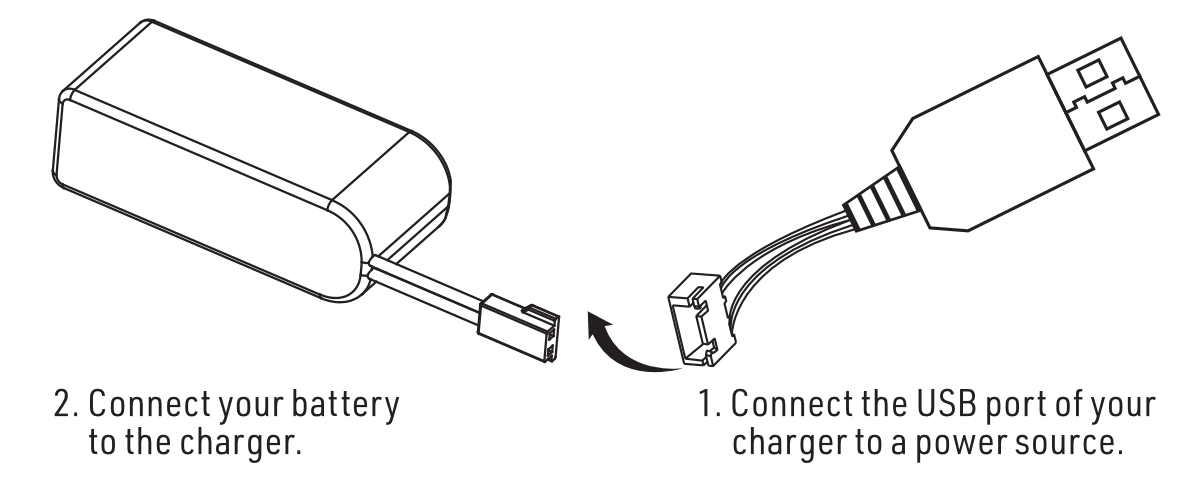

Nabíjení akumulátoru

Než začnete, připravte si do vysílače čtyři čerstvé alkalické baterie AAA nebo plně nabité NiMH akumulátory (nejsou součástí sady) a pomocí USB nabíječe nabijte pohonný LiPo akumulátor dodaný s modelem.

1. Zapojte nabíječ do USB portu a potom k němu připojte akumulátor.
2. Během nabíjení svítí indikační LED červeně. Po úplném nabití zhasne.
3. Při nabíjení nenechávejte akumulátor bez dozoru!
4. Pokud je akumulátor nebo nabíječ horký, oba ihned odpojte; příčinou může být vnitřní zkrat.

Bezpečné používání lithium-polymerových akumulátorů

• Lithium-polymerový akumulátor nikdy nenabíjejte nabíječem určeným pro NiCd, NiMH ani jiný typ než LiPo. Používejte výhradně nabíječ určený pro LiPo akumulátory.
• Při nabíjení nenechávejte LiPo akumulátor bez dozoru.
• Akumulátor nepřebíjejte.
• LiPo akumulátory vždy nabíjejte na nehořlavém podkladu odolném vysokým teplotám.
• Při nabíjení důrazně doporučujeme používat ochranný vak LiPo-Safe nebo vhodný kontejner. LiPo články se nesmějí přehřát. Při teplotě nad 60 °C pravděpodobně dojde k jejich poškození a hrozí požár.
• LiPo akumulátor nenabíjejte v modelu. Akumulátory nikdy nenabíjejte ani neskladujte ve vozidle.
• LiPo akumulátor nadměrně nevybíjejte, jinak jej poškodíte.
• LiPo články nikdy nevystavujte vodě ani vlhkosti.
• Akumulátor neskladujte poblíž otevřeného ohně nebo topení.
• Nespojujte LiPo články ani hotové sady s dalšími LiPo články nebo sadami.
• LiPo akumulátory vždy skladujte na bezpečném místě mimo dosah dětí.
• Po jakékoli havárii vždy vyjměte LiPo akumulátor z modelu.
• Pečlivě kontrolujte akumulátor i konektory, zda nevykazují sebemenší poškození.
• Zabraňte vniknutí elektrolytu do očí a potřísnění pokožky. Zasažená místa ihned omyjte. Neupravujte konektory ani vodiče LiPo akumulátoru.
• Před nabíjením i provozem vždy zkontrolujte stav akumulátoru.
• LiPo akumulátor nezkratujte.
• Zabraňte přímému kontaktu s vytékajícím nebo poškozeným akumulátorem.
• Akumulátor nenabíjejte mimo doporučený rozsah teplot (0–45 °C).

Pozor

Články mohou být po použití horké. Před dalším nabíjením nechejte akumulátor vychladnout na pokojovou teplotu.

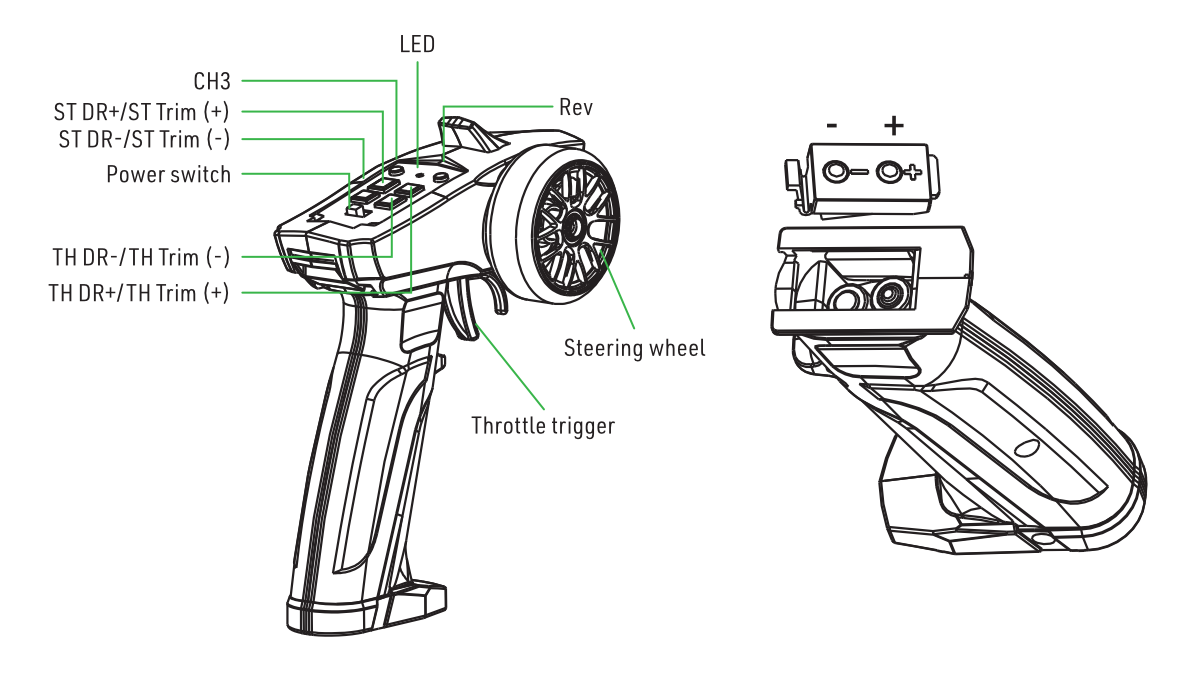

Ovládací prvky vysílače

Vložení baterií do vysílače

1. Sejměte kryt prostoru baterií.
2. Vložte čtyři čerstvé alkalické baterie AAA nebo plně nabité NiMH akumulátory AAA podle vyznačené polarity a nasaďte kryt.

Poznámka

Baterie vyměňte, jakmile začne blikat indikátor napájení nebo se ozve pípání.

Technické údaje

Vysílač

• Napájecí napětí: 4× AAA, 1,2 V NiMH nebo 1,5 V alkalické baterie
• Modulace: FHSS
• Provozní frekvence: 2,405–2,478 GHz
• Vyzářený výkon: <20 dBm

Přijímač

• Napájecí napětí: 3,7 V (1S LiPo)
• Modulace: FHSS
• Provozní frekvence: 2,405–2,478 GHz
• Vyzářený výkon: neuveden

Pozor

Dodržte správnou polaritu baterií, abyste nepoškodili vysílač. Před dlouhodobým uložením vysílače baterie AAA vyjměte.

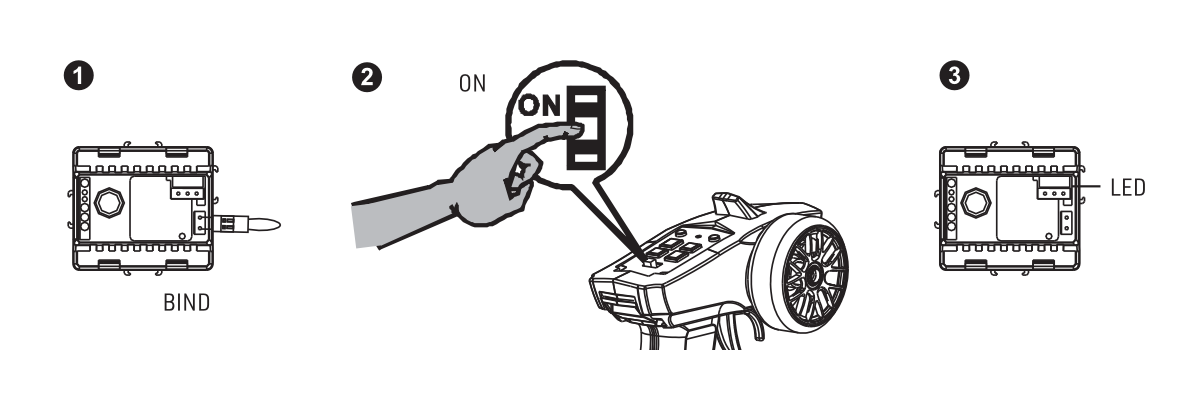

Párování vysílače a přijímače

Model podepřete tak, aby se kola nedotýkala země. Níže uvedené pořadí se zapnutím přijímače jako prvního platí pouze pro párování; při běžném provozu zapínejte nejprve vysílač.

1. Připojte přijímač k akumulátoru. Párovací propojku zasuňte do zásuvky označené „BIND“. Zapněte vypínač přijímače. LED krátce blikne, zhasne a znovu blikne. Bezprostředně před jejím dalším rozsvícením vytáhněte párovací propojku. LED začne rychle blikat.
2. Zapněte vysílač.
3. LED na přijímači by nyní měla trvale svítit; tím signalizuje dokončené párování.

Poznámka

Pomalé blikání LED přijímače (přibližně jednou za sekundu) znamená, že přijímač nezachycuje signál vysílače. Rychlé blikání (přibližně dvakrát za sekundu) signalizuje režim párování.

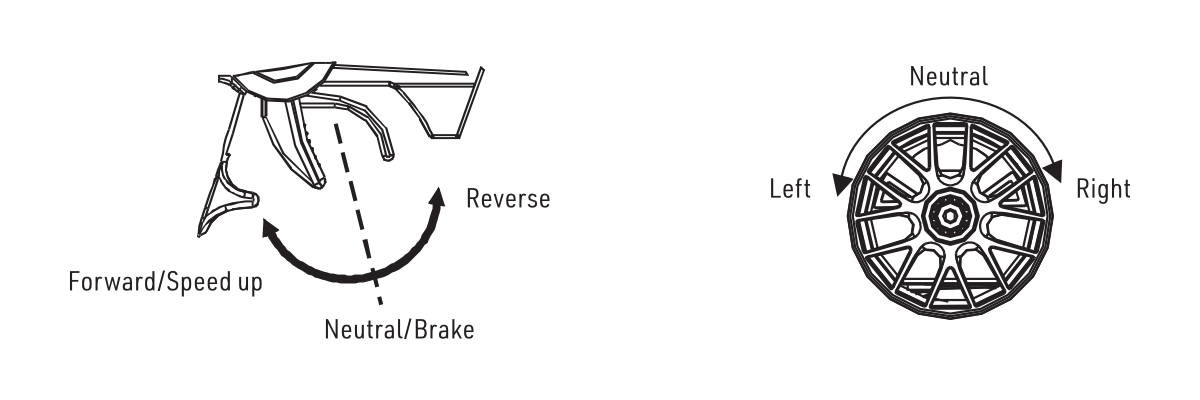

Funkce vysílače

1. Odtlačením ovladače plynu vpřed zpomalíte nebo zabrzdíte.
2. Přitažením ovladače plynu k sobě zrychlíte jízdu vpřed.

Obrázek označuje středovou polohu jako neutrál/brzdu a odtlačení ovladače vpřed jako směr pro couvání. Před jízdou ověřte reakce modelu s koly nad zemí.

Pozor

Za provozu udržujte mezi vysílačem a přijímačem vzdálenost alespoň 40 cm.

Trim plynu: Pokud se model pohybuje vpřed nebo vzad při ovladači plynu v neutrálu, tiskněte TH TRIM + nebo TH TRIM −, dokud se nezastaví.

Trim řízení: Pokud model zatáčí s volantem ve středové poloze, tiskněte ST TRIM + nebo ST TRIM −, dokud nepojede rovně.

Zapínání a vypínání

• Vždy zapněte vysílač před zapnutím modelu.
• Vždy vypněte model a odpojte akumulátor PŘED vypnutím vysílače.

Obrácení smyslu výchylek

1. Řízení: Pokud model zatáčí doprava při otočení volantu doleva nebo naopak, otočte volant do krajní polohy v libovolném směru a podržte jej. Současně stiskněte a podržte tlačítko REV; smysl výchylek řízení se obrátí.
2. Plyn: Pokud model couvá při přitažení ovladače plynu, podepřete jej s koly nad zemí, přitáhněte ovladač plynu naplno k sobě a podržte jej. Současně stiskněte a podržte tlačítko REV; smysl výchylek plynu se obrátí.

Velikost výchylek

1. Řízení: Otočte volant do krajní polohy v libovolném směru a podržte jej. Tlačítky ST TRIM + nebo ST TRIM − zvětšete nebo zmenšete výchylku řízení. Pokud řízení nereaguje, držte volant v krajní poloze a opakovaně tiskněte ST TRIM +.
2. Plyn: Podepřete model s koly nad zemí, přitáhněte ovladač plynu naplno k sobě a podržte jej. Tlačítky TH TRIM + nebo TH TRIM − zvětšete nebo zmenšete výchylku plynu. Pokud plyn nereaguje, držte ovladač naplno přitažený a opakovaně tiskněte TH TRIM +.

Poznámka

Pokud řízení reaguje, ale plyn ne, nebo naopak, může být příčinou nastavená velikost výchylek. Zkontrolujte a upravte ji podle postupu výše.

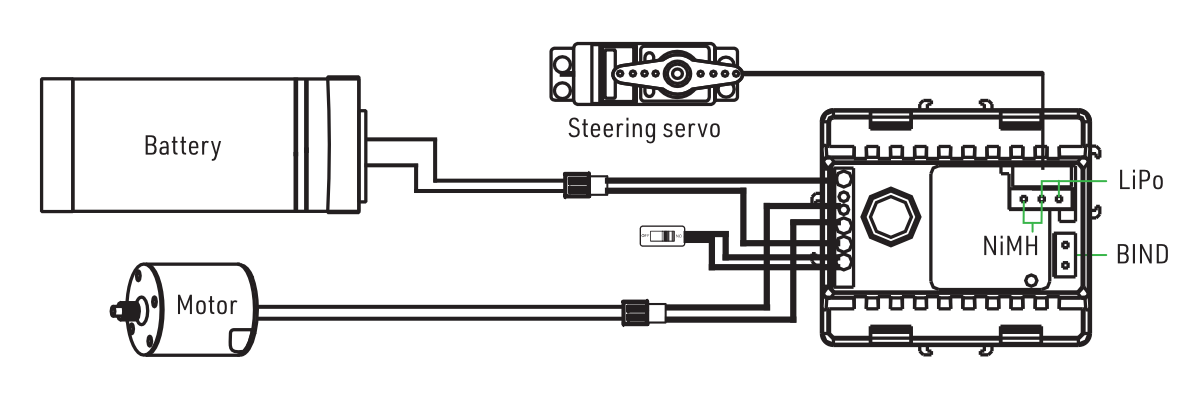

Schéma zapojení elektroniky

Při změnách zapojení nechejte akumulátor odpojený. Zkontrolujte vyznačenou polaritu a nastavení typu akumulátoru. S dodaným LiPo akumulátorem použijte nastavení LiPo.

Údržba

Před údržbou odpojte pohonný akumulátor.

Řádná údržba je velmi důležitá. Po jízdě vždy proveďte potřebnou údržbu, aby model při dalším použití bez problémů fungoval.

• Důkladně odstraňte všechny nečistoty, zvláště ze zavěšení kol, pohonných hřídelí a mechanismu řízení.

• Zkontrolujte všechny součásti a šrouby, zda nejsou uvolněné, poškozené nebo nechybějí.

• Před jízdou i po ní ověřte, že jsou kola pevně upevněna a pohyblivé části se volně pohybují. Podle potřeby použijte jemnou vazelínu určenou pro plastové převody.

• K čištění nepoužívejte agresivní chemikálie ani rozpouštědla; mohou poškodit elektroniku a plastové díly. Použijte stlačený vzduch, měkký štětec nebo zubní kartáček.

• Bez schválení neaplikujte vodovzdorné spreje ani nátěry. Elektroniku chraňte před extrémními teplotami, vlhkostí, prachem, nárazy a dlouhodobým přímým slunečním světlem.

• Motory, serva a převody podléhají běžnému opotřebení a během životnosti modelu mohou vyžadovat výměnu.

Rozložené pohledy

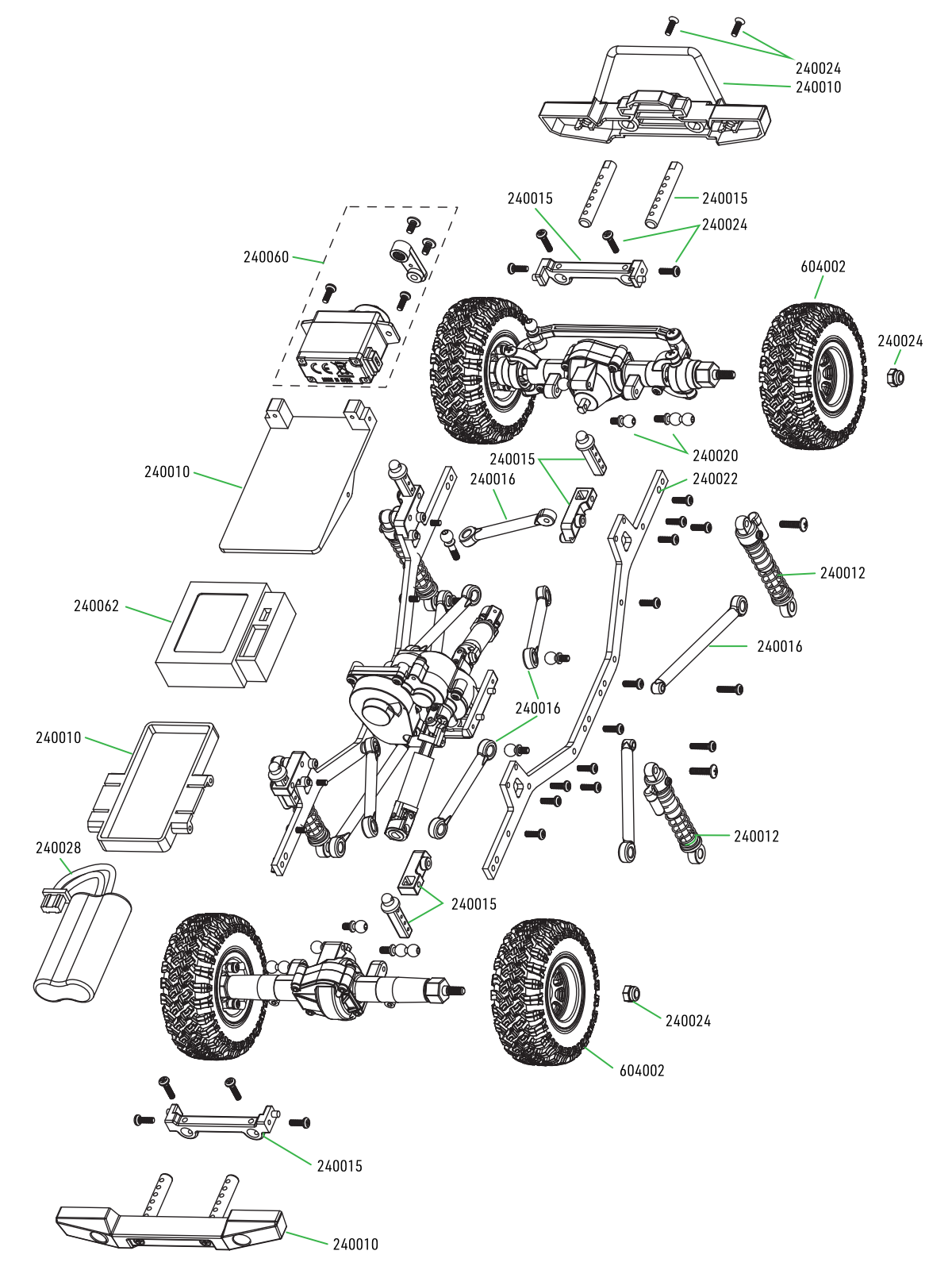

Hlavní šasi

(Obr. 20)

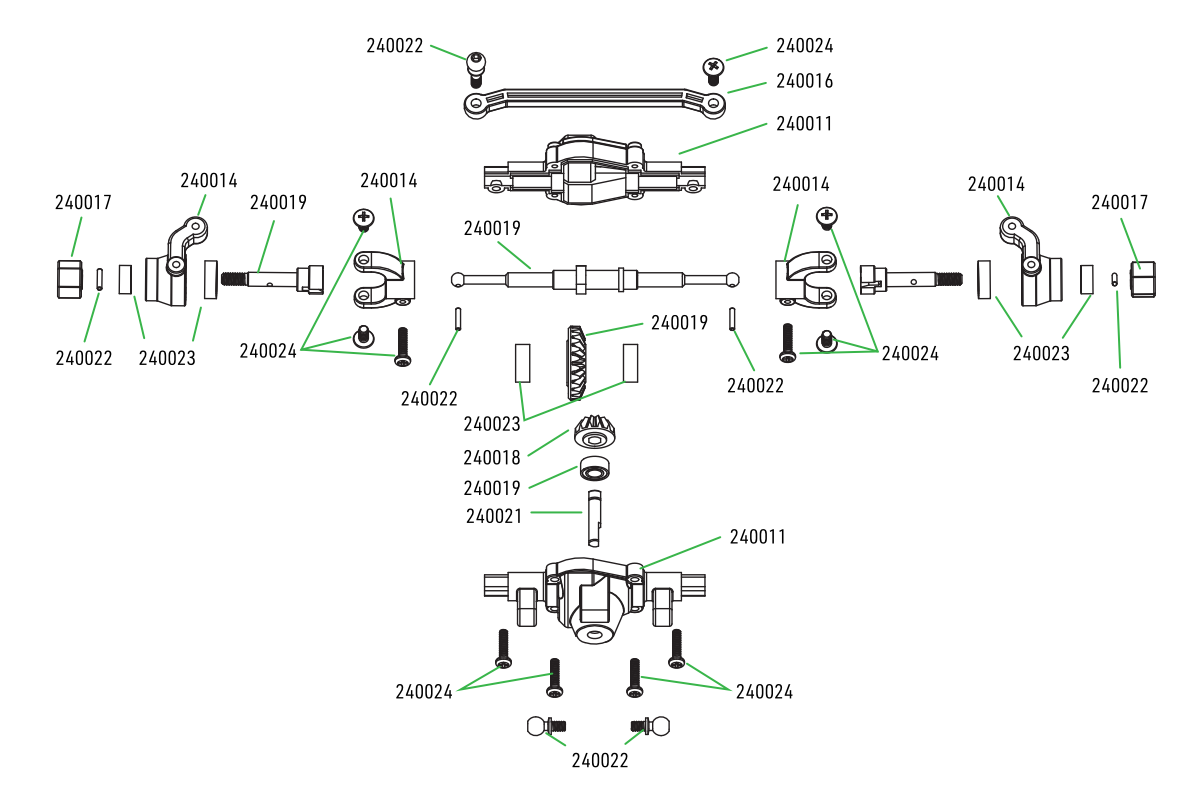

Přední náprava

(Obr. 21)

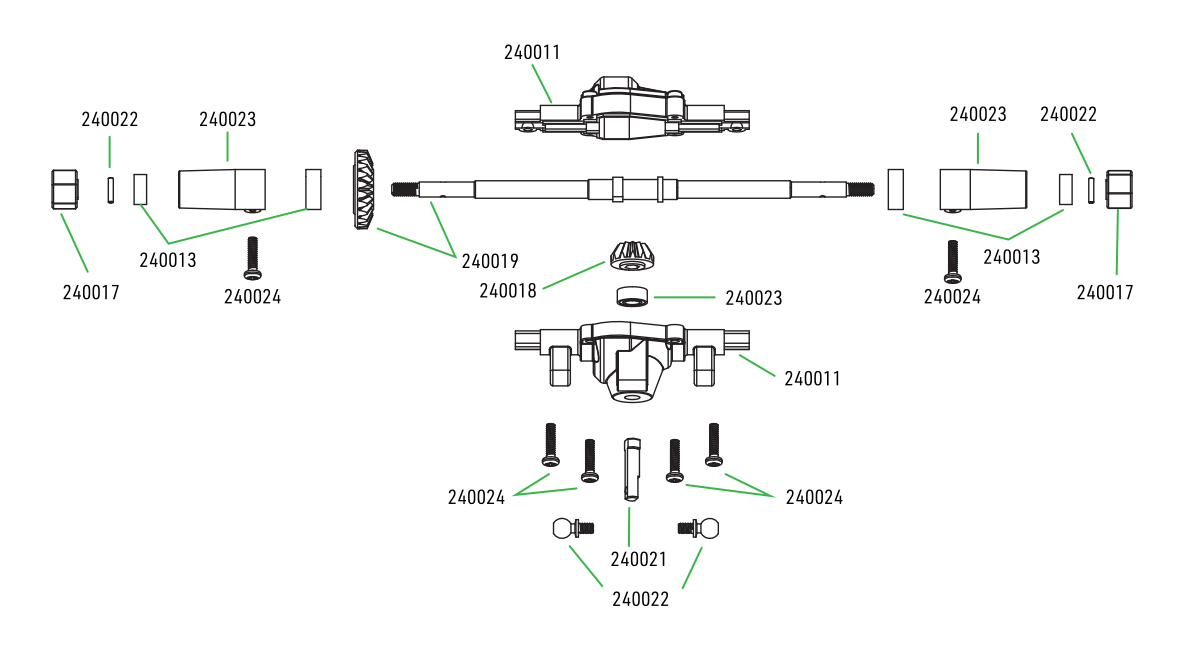

Zadní náprava

(Obr. 22)

Příloha

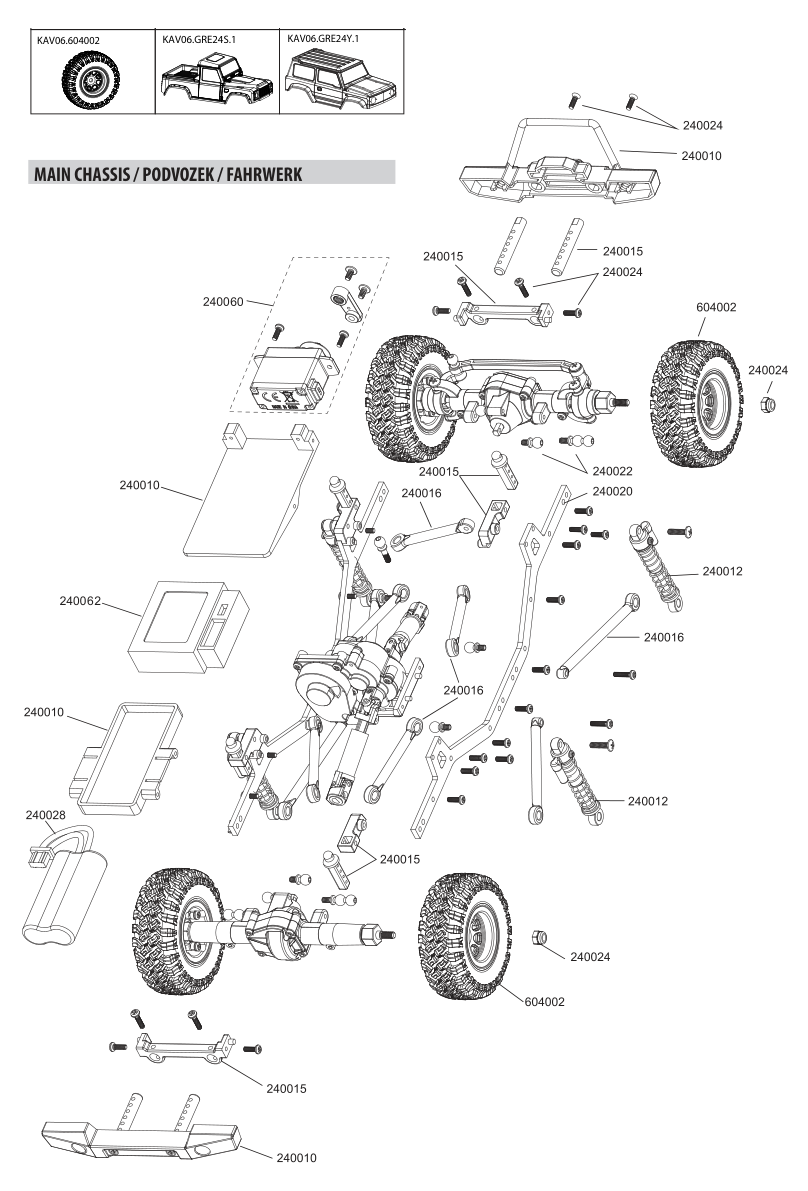

Původní výkresy a náhradní díly

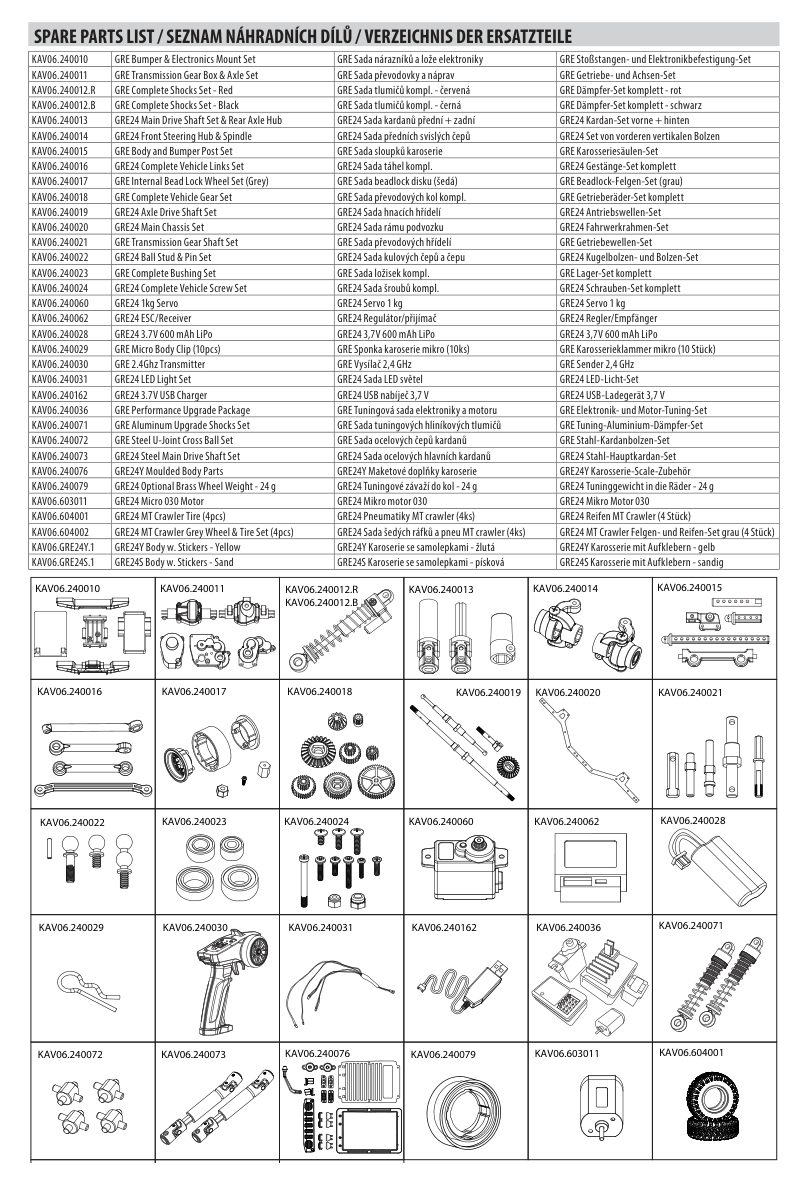

Přehled náhradních dílů

Kód dílu	Popis
KAV06.240010	GRE sada nárazníků a lože elektroniky
KAV06.240011	GRE sada převodovky a náprav
KAV06.240012.R	GRE kompletní sada tlumičů – červená
KAV06.240012.B	GRE kompletní sada tlumičů – černá
KAV06.240013	GRE24 sada hlavních kardanů a náboje zadní nápravy
KAV06.240014	GRE24 sada předních těhlic a čepů
KAV06.240015	GRE sada sloupků karoserie a nárazníků
KAV06.240016	GRE24 kompletní sada táhel
KAV06.240017	GRE sada disků s vnitřním uchycením beadlock (šedá)
KAV06.240018	GRE kompletní sada převodových kol
KAV06.240019	GRE24 sada hnacích hřídelí náprav
KAV06.240020	GRE24 sada rámu podvozku
KAV06.240021	GRE sada převodových hřídelí
KAV06.240022	GRE24 sada kulových čepů a čepů
KAV06.240023	GRE kompletní sada pouzder
KAV06.240024	GRE24 kompletní sada šroubů
KAV06.240060	GRE24 servo, udávaná hodnota 1 kg
KAV06.240062	GRE24 regulátor/přijímač
KAV06.240028	GRE24 LiPo 3,7 V, 600 mAh
KAV06.240029	GRE mikro sponky karoserie (10 ks)
KAV06.240030	GRE vysílač 2,4 GHz
KAV06.240031	GRE24 sada LED světel
KAV06.240162	GRE24 USB nabíječ 3,7 V
KAV06.240036	GRE tuningová sada elektroniky a motoru
KAV06.240071	GRE sada tuningových hliníkových tlumičů
KAV06.240072	GRE sada ocelových čepů kardanů
KAV06.240073	GRE24 sada ocelových hlavních kardanů
KAV06.240076	GRE24Y maketové doplňky karoserie
KAV06.240079	GRE24 tuningové mosazné závaží do kol – 24 g
KAV06.603011	GRE24 mikro motor 030
KAV06.604001	GRE24 pneumatiky MT crawler (4 ks)
KAV06.604002	GRE24 sada šedých ráfků a pneumatik MT crawler (4 ks)
KAV06.GRE24Y.1	GRE24Y karoserie se samolepkami – žlutá
KAV06.GRE24S.1	GRE24S karoserie se samolepkami – písková

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

Tímto KAVAN Europe s.r.o. prohlašuje, že model auta KAVAN GRE-24 s RC soupravou je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je dostupné na www.kavanrc.com/doc.

Záruka

Na výrobky KAVAN Europe s.r.o. se vztahuje záruka odpovídající aktuálně platným právním předpisům ve vaší zemi. Při uplatnění záruky se obraťte na prodejce, u kterého jste výrobek zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, obrácenou polaritou, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou provedenou neoprávněnou osobou, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami či opravami neprovedenými společností KAVAN Europe s.r.o. nebo autorizovaným servisem, náhodným či úmyslným poškozením, běžným opotřebením, provozem mimo uvedené specifikace nebo ve spojení se zařízeními jiných výrobců. Pečlivě si přečtěte příslušné informace v dokumentaci výrobku.
