KAVAN GRE-18 Crawler Kit - Návod ke stavbě

KAV06.GRE18K

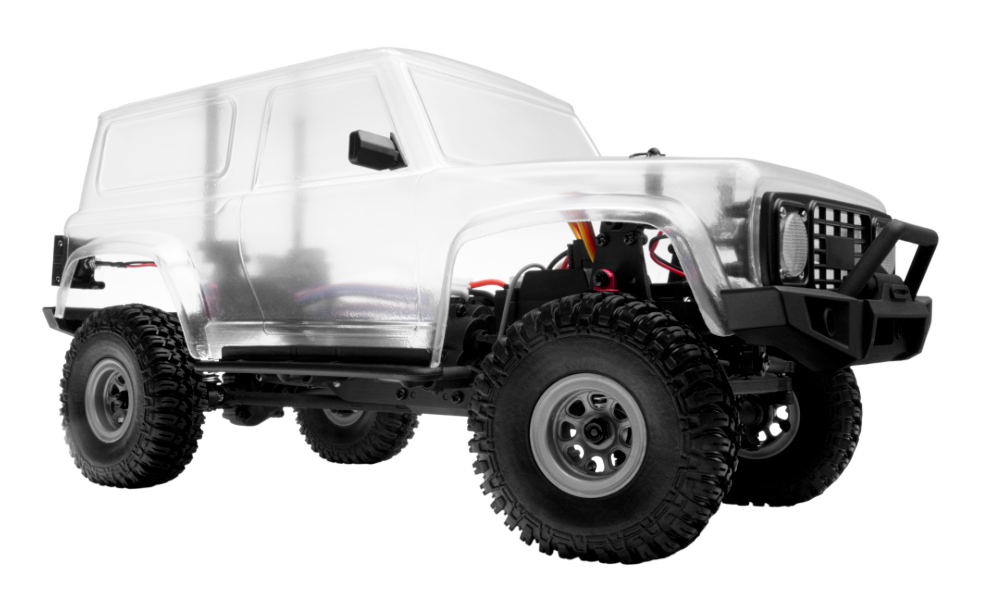

GRE-18 Kit

Úvod

KAVAN GRE-18K je stavebnice terénního modelu typu crawler s pohonem všech kol v měřítku 1:18. Krabice obsahuje mechanické díly, RC soupravu a palubní elektroniku. Před přípravou k provozu model sestavte a nabarvěte.

Technické údaje

Měřítko	1:18
Pohon	Crawler s pohonem všech kol (4WD)
Napájení pohonu/přijímače	7,4 V (2S LiPo)
Napájení vysílače	4× AAA alkalické baterie (1,5 V) nebo NiMH akumulátory (1,2 V)
Modulace	FHSS
Provozní frekvence	2,405–2,478 GHz
Vyzářený výkon vysílače	<20 dBm
Minimální vzdálenost mezi vysílačem a přijímačem	40 cm
Teplota při nabíjení akumulátoru	0–45 °C

Upozornění

• Toto není hračka! Model je určen pro samostatné provozování osobami staršími 15 let. Mladší uživatelé vyžadují náležitý dohled dospělého.
• Nebezpečné provozování nebo údržba tohoto modelu mohou vést ke zranění osob.
• Poškozené součásti nahrazujte pouze originálními náhradními díly. Zvláštní pozornost věnujte správné polaritě všech vodičů v modelu.
• Používejte pouze schválené dvoučlánkové (2S, 7,4 V) lithium-polymerové akumulátory. Akumulátor nepřebíjejte ani nadměrně nevybíjejte, jinak hrozí požár. Pokud se při nabíjení silně zahřeje, nabíjení ihned přerušte a akumulátor odpojte od nabíječe. Při nabíjení jej nikdy nenechávejte bez dozoru. Pokud si nejste jisti správným postupem nabíjení, poraďte se se zkušenými modeláři. Nikdy nedovolte dětem nabíjet akumulátor bez dohledu dospělého.
• Motor se za provozu zahřívá. Mezi jízdami nechejte model 10–15 minut vychladnout. Prodloužíte tím jeho životnost.
• Při výběru místa pro jízdu se řiďte zdravým rozumem. Nejezděte po ulicích, parkovištích ani jinde, kde byste se mohli střetnout se skutečným autem, lidmi nebo zvířaty. Nejezděte poblíž elektrického vedení, mobilních či rádiových vysílačů, hluboké vody ani v nestabilním terénu. Za své jednání nese výhradní odpovědnost obsluha.
• Výrobek obsahuje citlivé elektronické součásti. Chraňte jej před vlhkostí a nečistotami. Po vystavení vlhkému prostředí se před dalším použitím ujistěte, že elektronika zcela vyschla.
• Před jízdou vždy zkontrolujte dosah RC soupravy, abyste předešli poškození modelu v důsledku ztráty signálu nebo rušení.
• Model provozujte s ohledem na své schopnosti. Pokud by jeho vyzvednutí z určitého místa bylo nebezpečné, neriskujte kvůli němu zranění.
• Vždy nejprve zapněte vysílač a teprve potom připojte akumulátor v modelu. Při vypínání nejprve vypněte vypínač přijímače, poté vždy odpojte akumulátor a až nakonec vypněte vysílač. Při opačném pořadí se model může vymknout kontrole a způsobit vážné škody.
• Nenechejte napájecí články vysílače příliš vybít, jinak hrozí ztráta kontroly nad modelem.
• Plasty modelu jsou hořlavé a při extrémním horku či chladu se mohou poškodit nebo deformovat. Neskladujte model poblíž zdrojů tepla, například trouby nebo topení. Skladujte jej uvnitř, v suchu a při pokojové teplotě.
• Nikdy nezkracujte anténu přijímače; mohlo by to snížit dosah RC soupravy.

Hlavní část

Před zahájením stavby

Roztřiďte označené sáčky s díly a porovnejte jejich obsah s výkresy. Postupujte v níže uvedeném pořadí. Pro každý krok použijte vyobrazené šrouby a součásti; podrobné rozmístění dílů ukazují původní výkresy.

Sestavení rámu a montáž převodovky

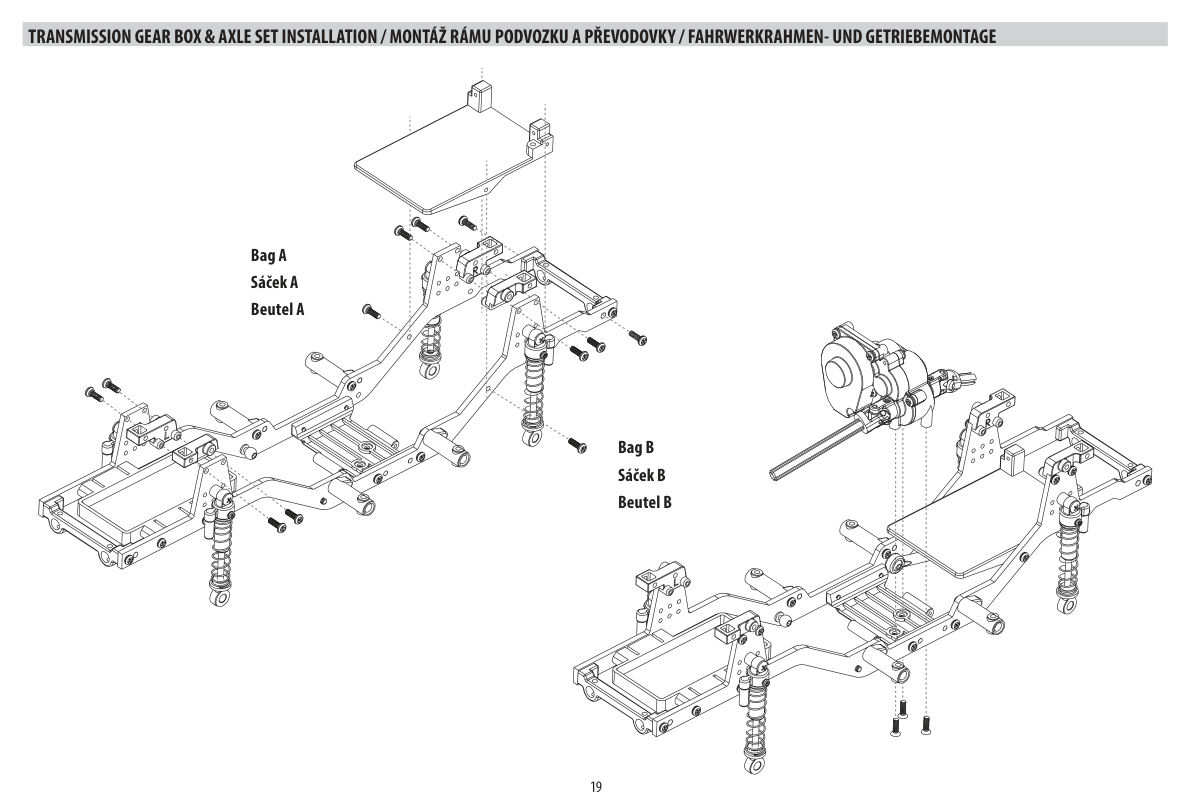

1. Použijte sáčky A a B. Sestavte rám, příčníky a držáky tlumičů ve vyobrazené orientaci a poté namontujte sestavu motoru s převodovkou. Před pokračováním zkontrolujte volný chod pohonu.

Montáž náprav a závěsných táhel

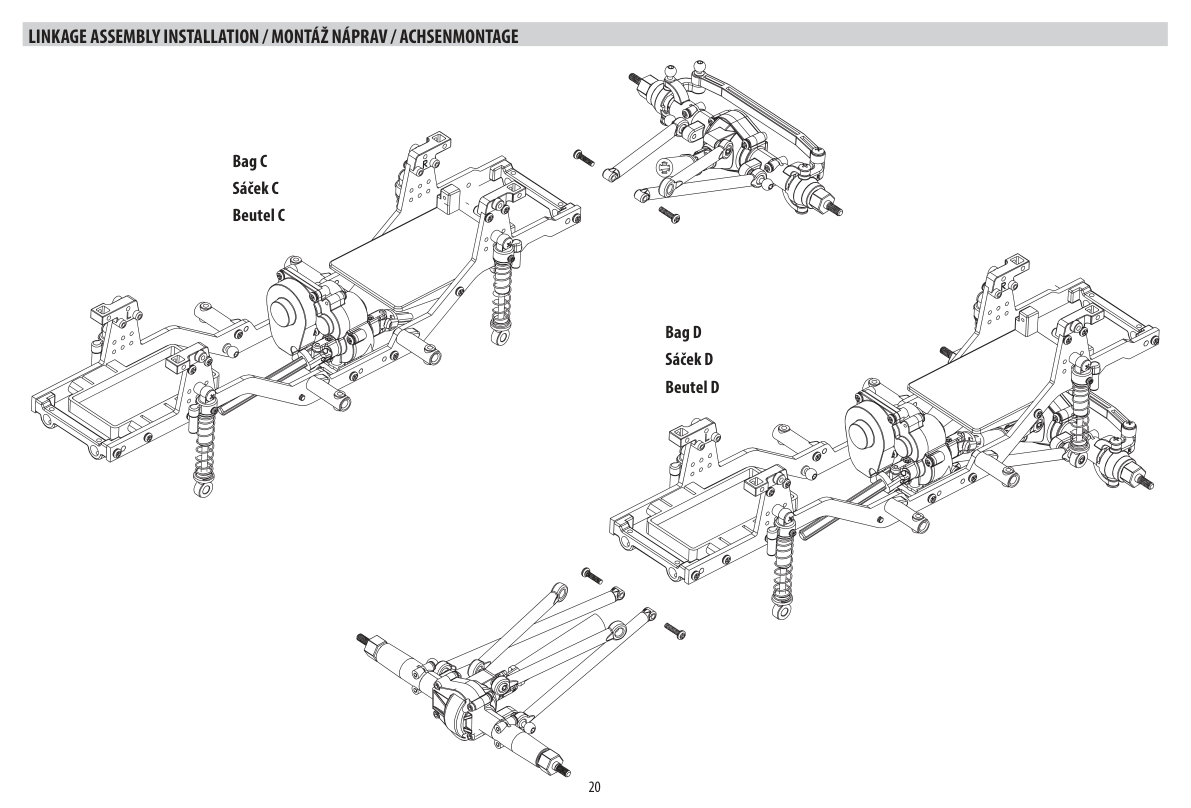

2. Použijte sáčky C a D. Podle pořadí na výkresu namontujte přední a zadní nápravu, závěsná táhla, hnací hřídele a spodní konce tlumičů. Zkontrolujte volný pohyb zavěšení a zajistěte všechny spoje.

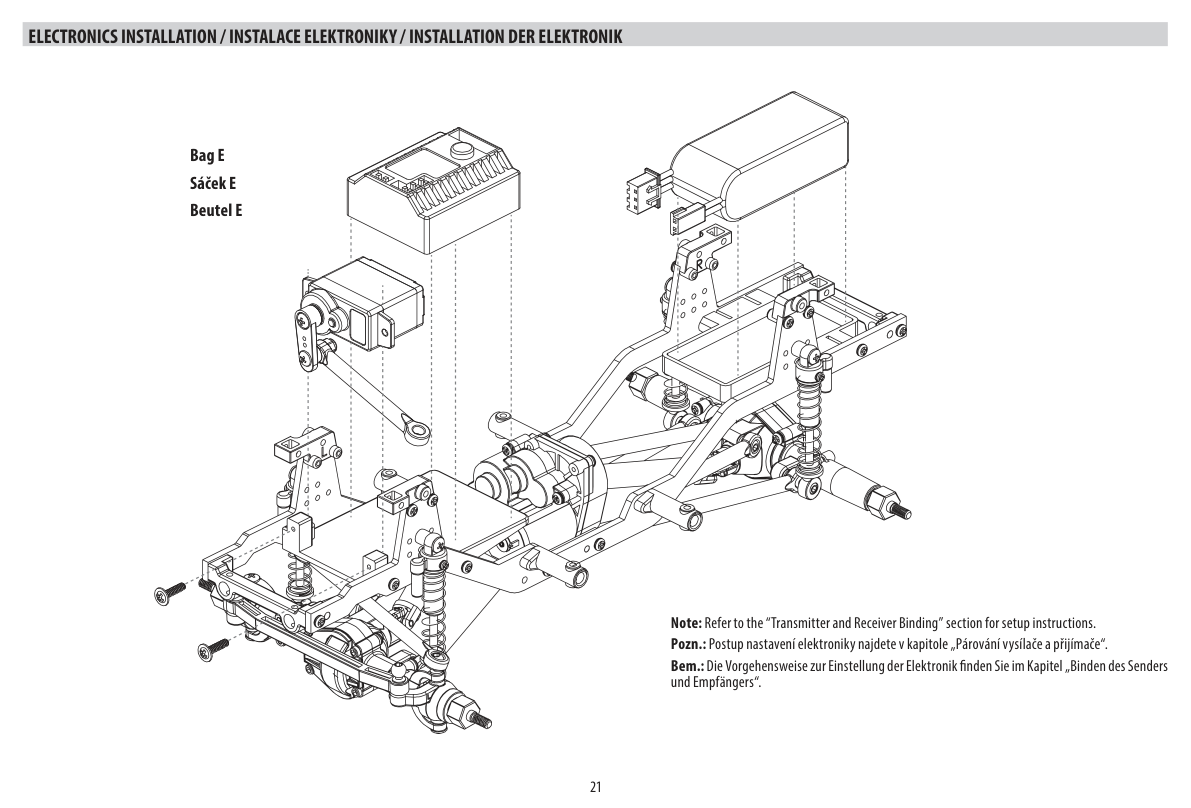

Instalace elektroniky

3. Použijte sáček E. Namontujte servo řízení a přijímač/regulátor na vyznačená místa. Před upevněním páky nastavte servo do neutrálu. Postupujte podle částí Párování vysílače a přijímače a Schéma zapojení elektroniky. Při nastavování RC soupravy nechejte motor odpojený a při zapojování odpojte pohonný akumulátor.

Montáž nárazníků a bočních nášlapů

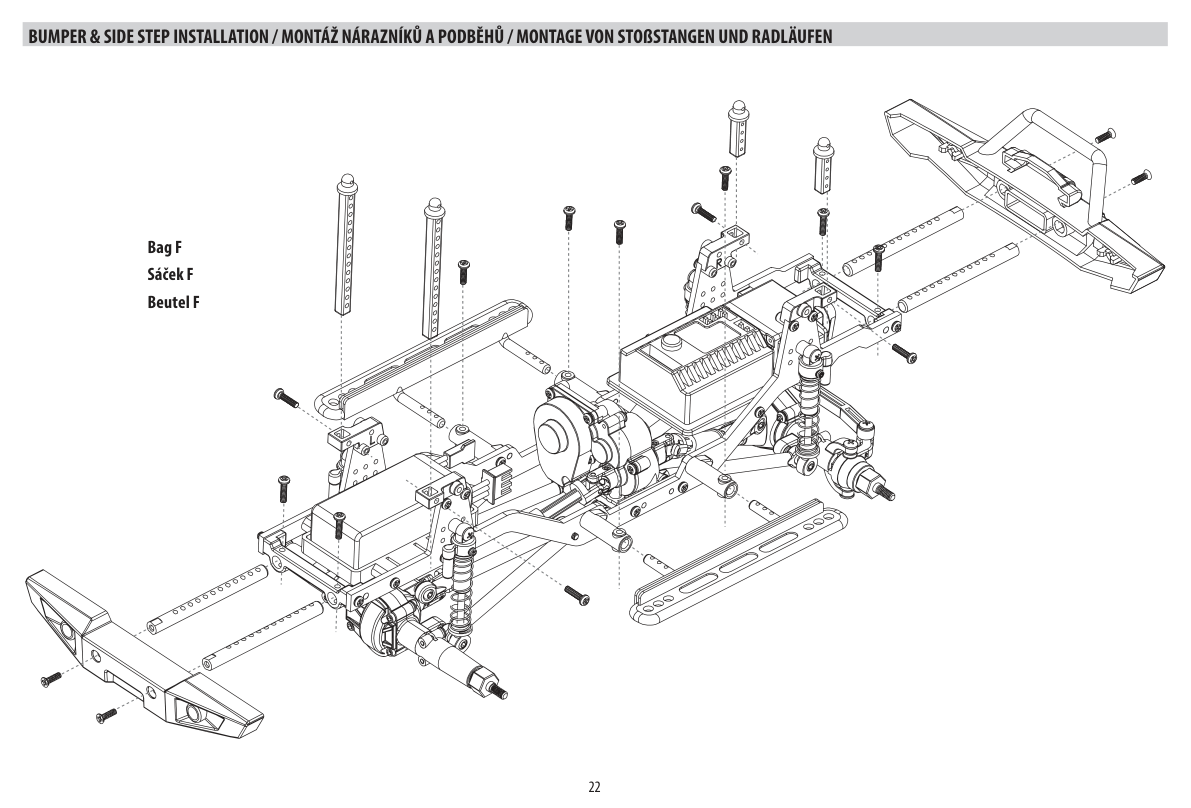

4. Použijte sáček F. Podle výkresu namontujte přední a zadní nárazník a boční nášlapy. Před dotažením zkontrolujte jejich orientaci.

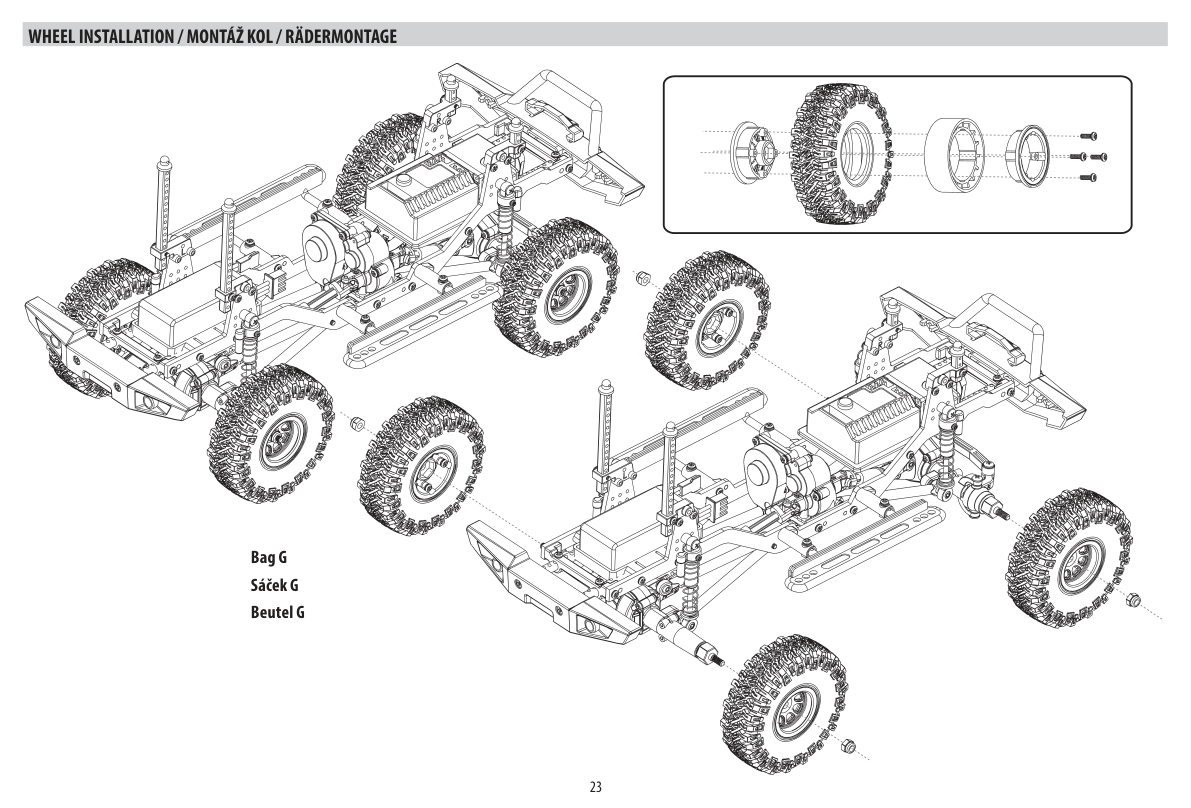

Montáž kol

5. Použijte sáček G. Sestavte vícedílné disky beadlock kolem pneumatik podle detailu na výkresu. V uvedeném pořadí nasaďte unášecí díly a kola a dotáhněte upevňovací matice. Zkontrolujte, že se každé kolo volně otáčí

Barvení karoserie

Pozor

Používejte barvu výslovně určenou pro polykarbonát. Dodržujte její pokyny pro větrání, manipulaci a schnutí. Vnější stranu nebarvěte a před barvením neodstraňujte vnější ochrannou fólii.

1. Umyjte a vysušte vnitřní povrch polykarbonátové karoserie.

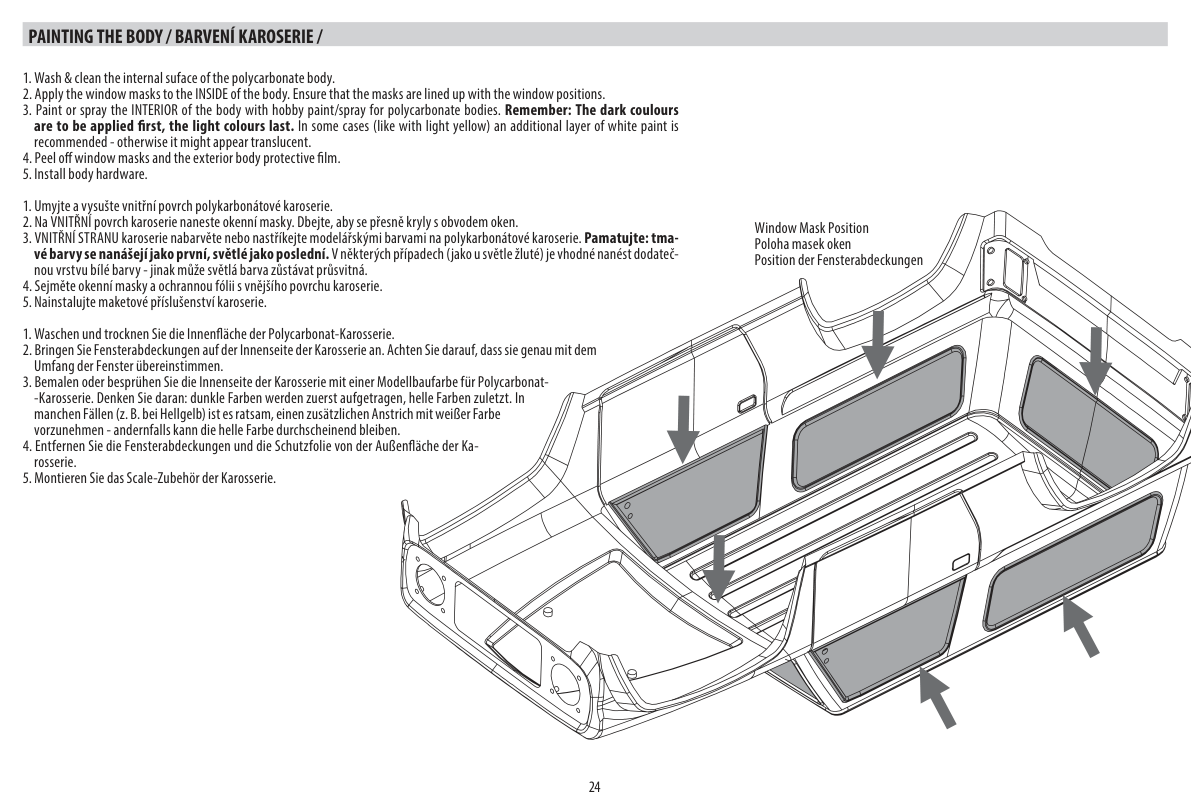

2. Nalepte okenní masky zevnitř tak, aby přesně lícovaly s okraji oken. (Obr. 6)
3. Vnitřní povrch nabarvěte barvou pro polykarbonátové karoserie. Nejprve naneste tmavé barvy a světlé až nakonec. Dodatečná bílá krycí vrstva může odstranit průsvitnost světlých barev, například světle žluté.
4. Po zaschnutí barvy sejměte okenní masky a vnější ochrannou fólii.
5. Namontujte maketové doplňky karoserie podle následujícího kroku.

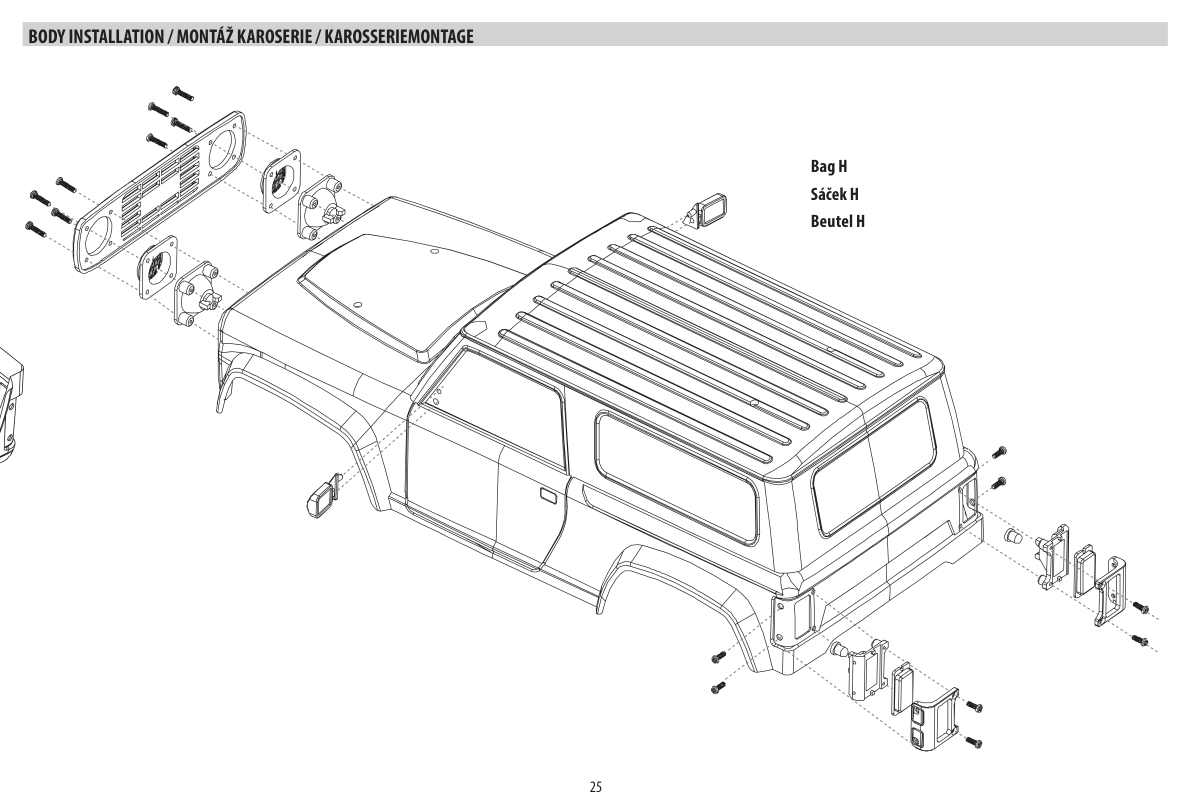

Sestavení a nasazení karoserie

6. Použijte sáček H. Podle výkresu namontujte masku chladiče, tělesa světlometů, zrcátka, zadní doplňky a upevňovací díly karoserie. Ověřte usazení karoserie a ponechte ji přístupnou pro následnou instalaci osvětlení.

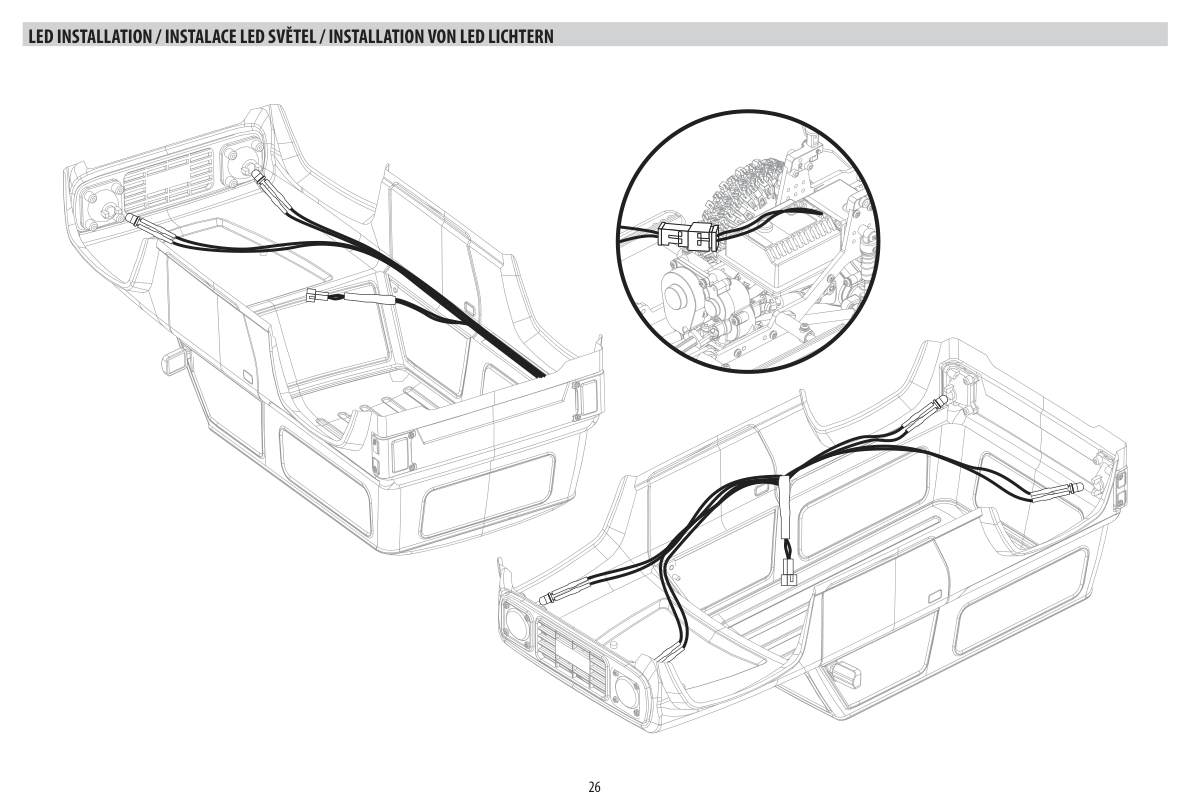

Instalace osvětlení

7. Namontujte přední a zadní LED a veďte jejich vodiče po vnitřní straně karoserie podle výkresu. Spojte odpovídající konektory osvětlení zobrazené v detailu a vodiče veďte mimo hnací hřídele, řízení a zavěšení. Zkontrolujte funkci světel a poté nasaďte a zajistěte karoserii tak, aby neskřípla vodiče.

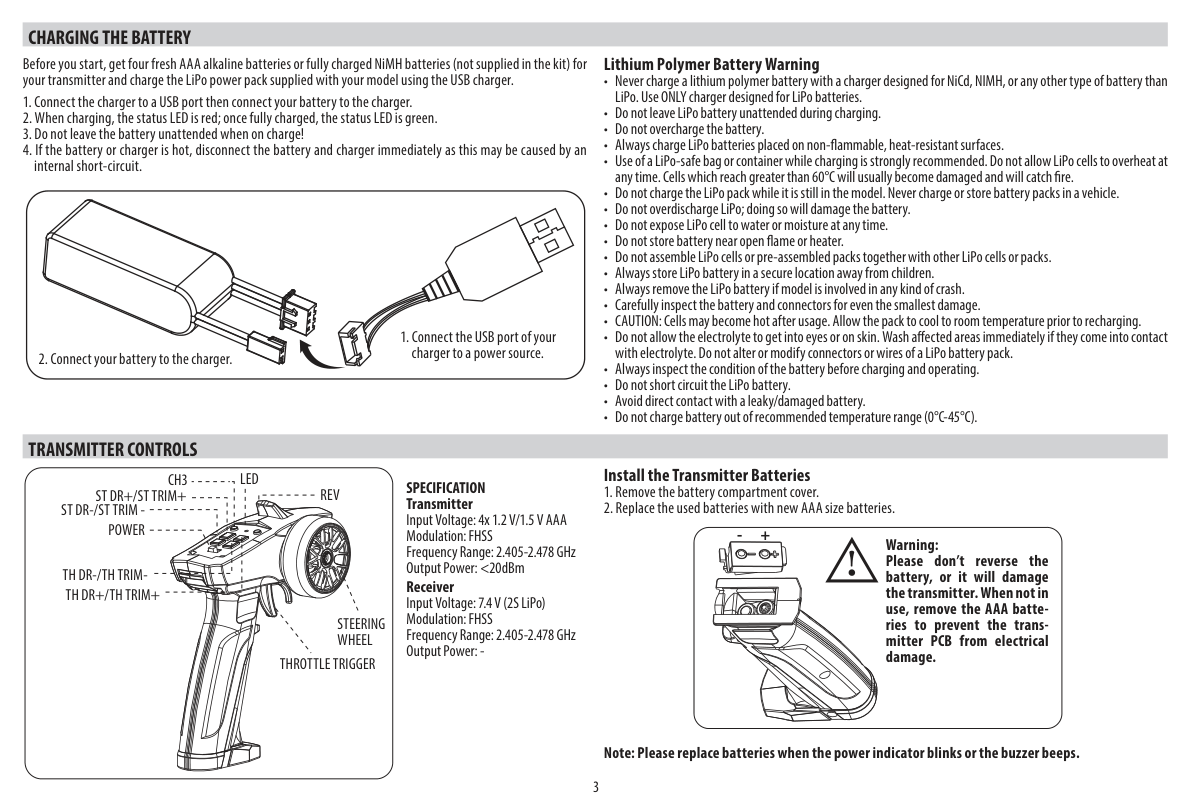

Nabíjení akumulátoru

Než začnete, připravte si do vysílače čtyři čerstvé alkalické baterie AAA nebo plně nabité NiMH akumulátory (nejsou součástí sady) a pomocí USB nabíječe nabijte pohonný LiPo akumulátor dodaný s modelem.

1. Zapojte nabíječ do USB portu a potom k němu připojte akumulátor.
2. Během nabíjení svítí indikační LED červeně. Po úplném nabití se rozsvítí zeleně.
3. Při nabíjení nenechávejte akumulátor bez dozoru!
4. Pokud je akumulátor nebo nabíječ horký, oba ihned odpojte; příčinou může být vnitřní zkrat.

Bezpečné používání lithium-polymerových akumulátorů

• Lithium-polymerový akumulátor nikdy nenabíjejte nabíječem určeným pro NiCd, NiMH ani jiný typ než LiPo. Používejte výhradně nabíječ určený pro LiPo akumulátory.
• Při nabíjení nenechávejte LiPo akumulátor bez dozoru.
• Akumulátor nepřebíjejte.
• LiPo akumulátory vždy nabíjejte na nehořlavém podkladu odolném vysokým teplotám.
• Při nabíjení důrazně doporučujeme používat ochranný vak LiPo-Safe nebo vhodný kontejner. LiPo články se nesmějí přehřát. Při teplotě nad 60 °C pravděpodobně dojde k jejich poškození a hrozí požár.
• LiPo akumulátor nenabíjejte v modelu. Akumulátory nikdy nenabíjejte ani neskladujte ve vozidle.
• LiPo akumulátor nadměrně nevybíjejte, jinak jej poškodíte.
• LiPo články nikdy nevystavujte vodě ani vlhkosti.
• Akumulátor neskladujte poblíž otevřeného ohně nebo topení.
• Nespojujte LiPo články ani hotové sady s dalšími LiPo články nebo sadami.
• LiPo akumulátory vždy skladujte na bezpečném místě mimo dosah dětí.
• Po jakékoli havárii vždy vyjměte LiPo akumulátor z modelu.
• Pečlivě kontrolujte akumulátor i konektory, zda nevykazují sebemenší poškození.
• Zabraňte vniknutí elektrolytu do očí a potřísnění pokožky. Zasažená místa ihned omyjte. Neupravujte konektory ani vodiče LiPo akumulátoru.
• Před nabíjením i provozem vždy zkontrolujte stav akumulátoru.
• LiPo akumulátor nezkratujte.
• Zabraňte přímému kontaktu s vytékajícím nebo poškozeným akumulátorem.
• Akumulátor nenabíjejte mimo doporučený rozsah teplot (0–45 °C).

Pozor

Články mohou být po použití horké. Před dalším nabíjením nechejte akumulátor vychladnout na pokojovou teplotu.

Ovládací prvky vysílače

Vložení baterií do vysílače

1. Sejměte kryt prostoru baterií.
2. Vložte čtyři čerstvé alkalické baterie AAA nebo plně nabité NiMH akumulátory AAA podle vyznačené polarity a nasaďte kryt.

Poznámka

Baterie vyměňte, jakmile začne blikat indikátor napájení nebo se ozve pípání.

Technické údaje

Vysílač

• Napájecí napětí: 4× AAA, 1,2 V NiMH nebo 1,5 V alkalické baterie
• Modulace: FHSS
• Provozní frekvence: 2,405–2,478 GHz
• Vyzářený výkon: <20 dBm

Přijímač

• Napájecí napětí: 7,4 V (2S LiPo)
• Modulace: FHSS
• Provozní frekvence: 2,405–2,478 GHz
• Vyzářený výkon: neuveden

Pozor

Dodržte správnou polaritu baterií, abyste nepoškodili vysílač. Před dlouhodobým uložením vysílače baterie AAA vyjměte.

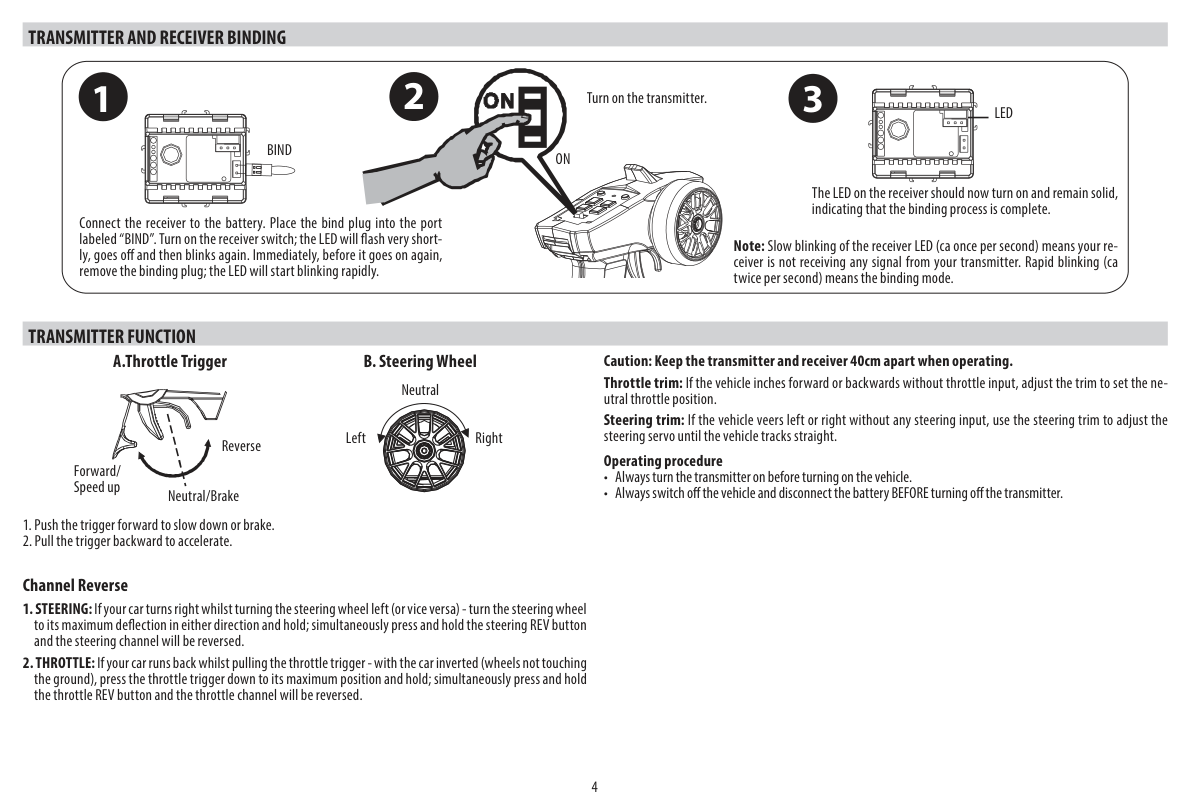

Párování vysílače a přijímače

Model podepřete tak, aby se kola nedotýkala země. Níže uvedené pořadí se zapnutím přijímače jako prvního platí pouze pro párování; při běžném provozu zapínejte nejprve vysílač.

1. Připojte přijímač k akumulátoru. Párovací propojku zasuňte do zásuvky označené „BIND“. Zapněte vypínač přijímače. LED krátce blikne, zhasne a znovu blikne. Bezprostředně před jejím dalším rozsvícením vytáhněte párovací propojku. LED začne rychle blikat.
2. Zapněte vysílač.
3. LED na přijímači by nyní měla trvale svítit; tím signalizuje dokončené párování.

Poznámka

Pomalé blikání LED přijímače (přibližně jednou za sekundu) znamená, že přijímač nezachycuje signál vysílače. Rychlé blikání (přibližně dvakrát za sekundu) signalizuje režim párování.

Funkce vysílače

1. Odtlačením ovladače plynu vpřed zpomalíte nebo zabrzdíte.
2. Přitažením ovladače plynu k sobě zrychlíte jízdu vpřed.

Obrázek označuje středovou polohu jako neutrál/brzdu a odtlačení ovladače vpřed jako směr pro couvání. Před jízdou ověřte reakce modelu s koly nad zemí.

Pozor

Za provozu udržujte mezi vysílačem a přijímačem vzdálenost alespoň 40 cm.

Trim plynu: Pokud se model pohybuje vpřed nebo vzad při ovladači plynu v neutrálu, tiskněte TH TRIM + nebo TH TRIM −, dokud se nezastaví.

Trim řízení: Pokud model zatáčí s volantem ve středové poloze, tiskněte ST TRIM + nebo ST TRIM −, dokud nepojede rovně.

Zapínání a vypínání

• Vždy zapněte vysílač před zapnutím modelu.
• Vždy vypněte model a odpojte akumulátor PŘED vypnutím vysílače.

Obrácení smyslu výchylek

1. Řízení: Pokud model zatáčí doprava při otočení volantu doleva nebo naopak, otočte volant do krajní polohy v libovolném směru a podržte jej. Současně stiskněte a podržte tlačítko REV; smysl výchylek řízení se obrátí.
2. Plyn: Pokud model couvá při přitažení ovladače plynu, podepřete jej s koly nad zemí, přitáhněte ovladač plynu naplno k sobě a podržte jej. Současně stiskněte a podržte tlačítko REV; smysl výchylek plynu se obrátí.

Velikost výchylek

1. Řízení: Otočte volant do krajní polohy v libovolném směru a podržte jej. Tlačítky ST TRIM + nebo ST TRIM − zvětšete nebo zmenšete výchylku řízení. Pokud řízení nereaguje, držte volant v krajní poloze a opakovaně tiskněte ST TRIM +.
2. Plyn: Podepřete model s koly nad zemí, přitáhněte ovladač plynu naplno k sobě a podržte jej. Tlačítky TH TRIM + nebo TH TRIM − zvětšete nebo zmenšete výchylku plynu. Pokud plyn nereaguje, držte ovladač naplno přitažený a opakovaně tiskněte TH TRIM +.

Poznámka

Pokud řízení reaguje, ale plyn ne, nebo naopak, může být příčinou nastavená velikost výchylek. Zkontrolujte a upravte ji podle postupu výše.

Schéma zapojení elektroniky

Při změnách zapojení nechejte akumulátor odpojený. Zkontrolujte vyznačenou polaritu a nastavení typu akumulátoru. S dodaným LiPo akumulátorem použijte nastavení LiPo.

Údržba

Před údržbou odpojte pohonný akumulátor.

Řádná údržba je velmi důležitá. Po jízdě vždy proveďte potřebnou údržbu, aby model při dalším použití bez problémů fungoval.

• Důkladně odstraňte všechny nečistoty, zvláště ze zavěšení kol, pohonných hřídelí a mechanismu řízení.

• Zkontrolujte všechny součásti a šrouby, zda nejsou uvolněné, poškozené nebo nechybějí.

• Před jízdou i po ní ověřte, že jsou kola pevně upevněna a pohyblivé části se volně pohybují. Podle potřeby použijte jemnou vazelínu určenou pro plastové převody.

• K čištění nepoužívejte agresivní chemikálie ani rozpouštědla; mohou poškodit elektroniku a plastové díly. Použijte stlačený vzduch, měkký štětec nebo zubní kartáček.

• Elektroniku chraňte před extrémními teplotami, vlhkostí, prachem, nárazy a dlouhodobým přímým slunečním světlem.

• Motory, serva a převody podléhají běžnému opotřebení a během životnosti modelu mohou vyžadovat výměnu.

Příloha

Původní výkresy a náhradní díly

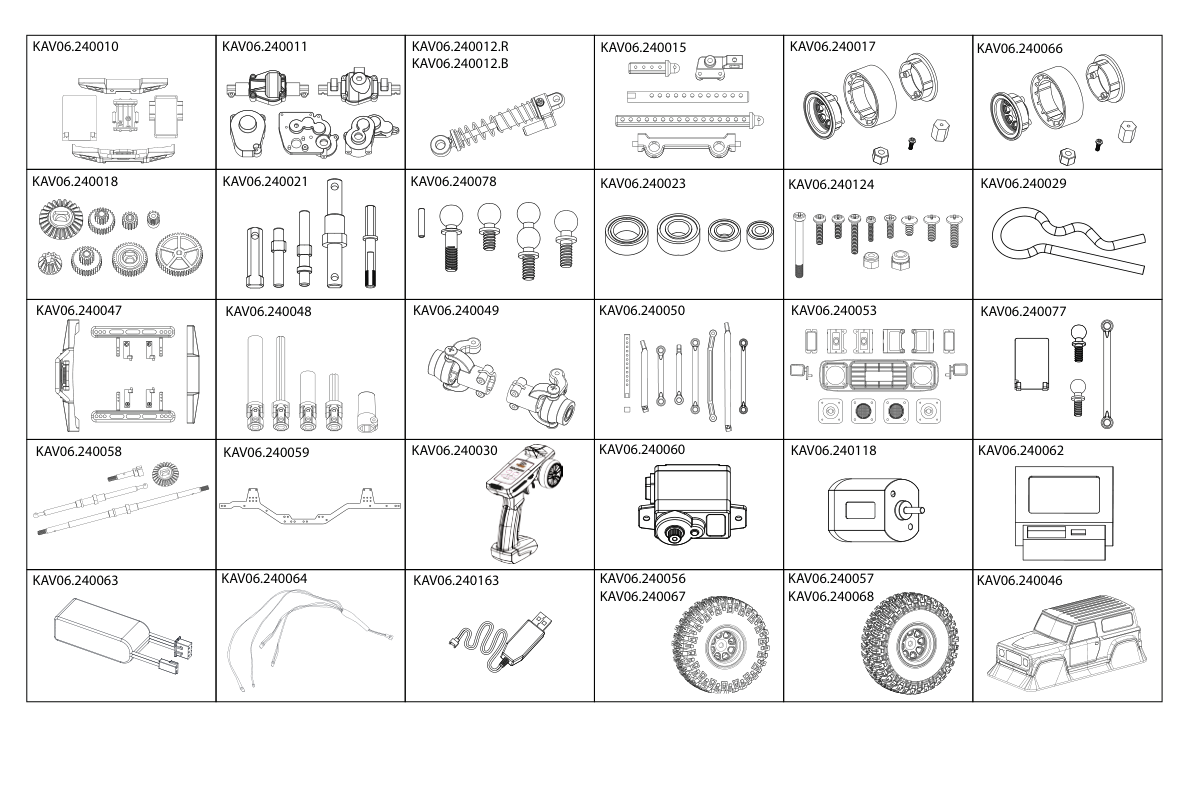

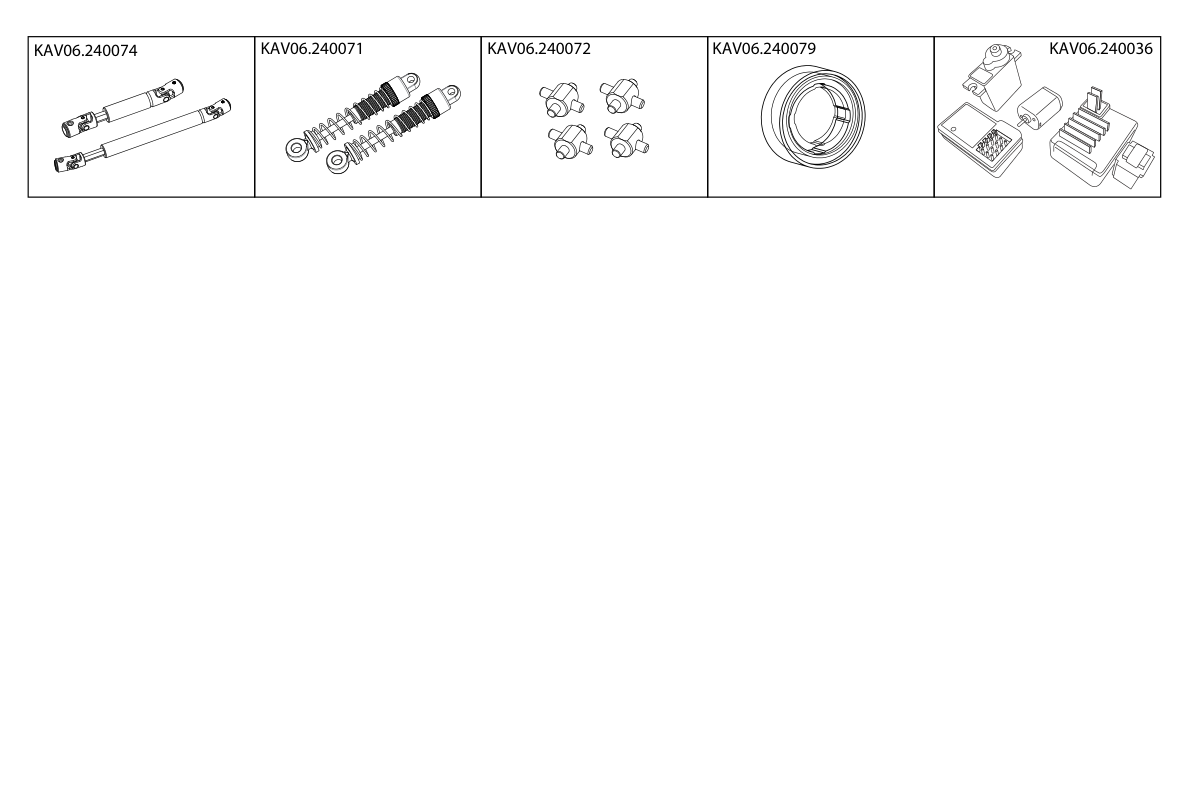

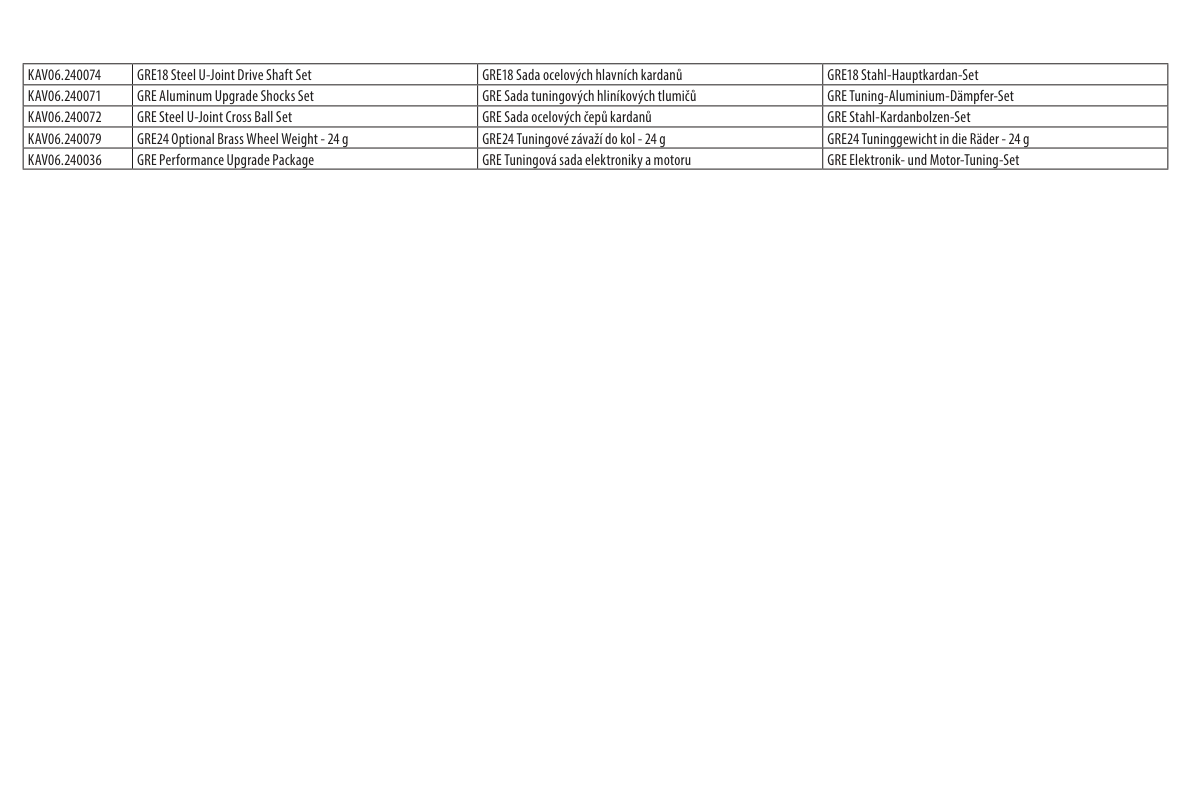

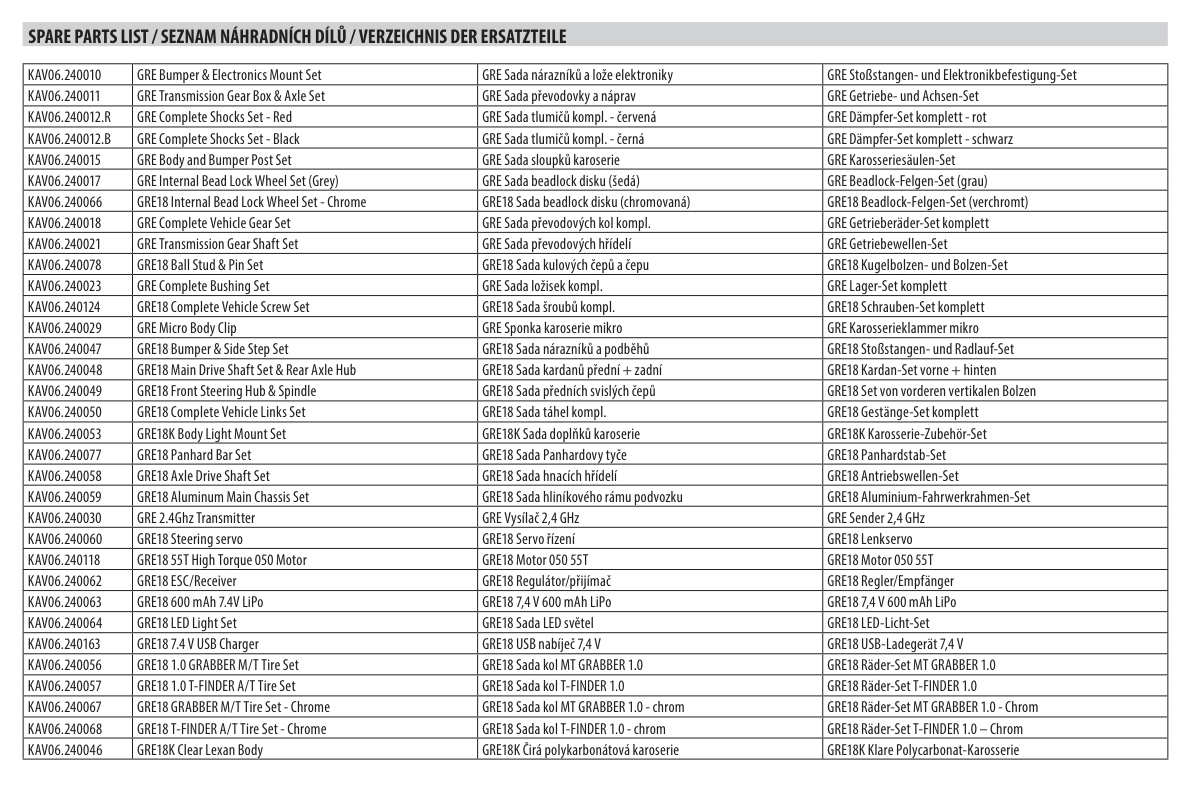

Přehled náhradních dílů

Kód dílu	Popis
KAV06.240010	GRE sada nárazníků a lože elektroniky
KAV06.240011	GRE sada převodovky a náprav
KAV06.240012.R	GRE kompletní sada tlumičů – červená
KAV06.240012.B	GRE kompletní sada tlumičů – černá
KAV06.240015	GRE sada sloupků karoserie a nárazníků
KAV06.240017	GRE sada disků s vnitřním uchycením beadlock (šedá)
KAV06.240066	GRE18 sada disků s vnitřním uchycením beadlock – chromovaná
KAV06.240018	GRE kompletní sada převodových kol
KAV06.240021	GRE sada převodových hřídelí
KAV06.240078	GRE18 sada kulových čepů a čepů
KAV06.240023	GRE kompletní sada pouzder
KAV06.240124	GRE18 kompletní sada šroubů
KAV06.240029	GRE mikro sponka karoserie
KAV06.240047	GRE18 sada nárazníků a bočních nášlapů
KAV06.240048	GRE18 sada hlavních kardanů a náboje zadní nápravy
KAV06.240049	GRE18 sada předních těhlic a čepů
KAV06.240050	GRE18 kompletní sada táhel
KAV06.240053	GRE18K sada držáků světel karoserie
KAV06.240077	GRE18 sada Panhardovy tyče
KAV06.240058	GRE18 sada hnacích hřídelí náprav
KAV06.240059	GRE18 sada hliníkového rámu podvozku
KAV06.240030	GRE vysílač 2,4 GHz
KAV06.240060	GRE18 servo řízení
KAV06.240118	GRE18 motor 050 s 55 závity a vysokým točivým momentem
KAV06.240062	GRE18 regulátor/přijímač
KAV06.240063	GRE18 LiPo 600 mAh, 7,4 V
KAV06.240064	GRE18 sada LED světel
KAV06.240163	GRE18 USB nabíječ 7,4 V
KAV06.240056	GRE18 sada pneumatik 1.0 GRABBER M/T
KAV06.240057	GRE18 sada pneumatik 1.0 T-FINDER A/T
KAV06.240067	GRE18 sada kol GRABBER M/T – chromovaná
KAV06.240068	GRE18 sada kol T-FINDER A/T – chromovaná
KAV06.240046	GRE18K čirá polykarbonátová karoserie
KAV06.240074	GRE18 sada ocelových kardanových hřídelí
KAV06.240071	GRE sada tuningových hliníkových tlumičů
KAV06.240072	GRE sada ocelových čepů kardanů
KAV06.240079	GRE24 tuningové mosazné závaží do kol – 24 g
KAV06.240036	GRE tuningová sada elektroniky a motoru
