Úvod

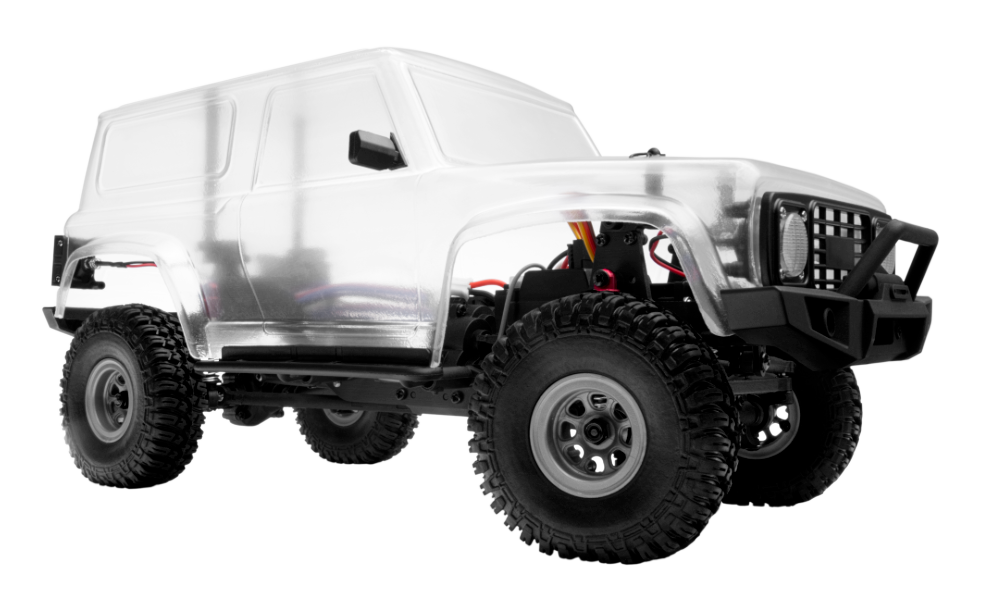

KAVAN GRE-18K je stavebnica terénneho modelu typu crawler s pohonom všetkých kolies v mierke 1:18. Škatuľa obsahuje mechanické diely, RC súpravu a palubnú elektroniku. Pred prípravou na prevádzku model zostavte a nafarbite.

Technické údaje

Mierka	1:18
Pohon	Crawler s pohonom všetkých kolies (4WD)
Napájanie pohonu/prijímača	7,4 V (2S LiPo)
Napájanie vysielača	4× AAA alkalické batérie (1,5 V) alebo NiMH akumulátory (1,2 V)
Modulácia	FHSS
Prevádzková frekvencia	2,405–2,478 GHz
Vyžiarený výkon vysielača	<20 dBm
Minimálna vzdialenosť medzi vysielačom a prijímačom	40 cm
Teplota pri nabíjaní akumulátora	0–45 °C

Upozornenia

• Toto nie je hračka! Model je určený na samostatné prevádzkovanie osobami staršími ako 15 rokov. Mladší používatelia vyžadujú náležitý dohľad dospelej osoby.
• Nebezpečné prevádzkovanie alebo údržba tohto modelu môžu viesť k zraneniu osôb.
• Poškodené súčasti nahrádzajte iba originálnymi náhradnými dielmi. Osobitnú pozornosť venujte správnej polarite všetkých vodičov v modeli.
• Používajte iba schválené dvojčlánkové (2S, 7,4 V) lítium-polymérové akumulátory. Akumulátor neprebíjajte ani nadmerne nevybíjajte, inak hrozí požiar. Ak sa pri nabíjaní silno zahreje, nabíjanie ihneď prerušte a akumulátor odpojte od nabíjača. Pri nabíjaní ho nikdy nenechávajte bez dozoru. Ak si nie ste istí správnym postupom nabíjania, poraďte sa so skúsenými modelármi. Nikdy nedovoľte deťom nabíjať akumulátor bez dohľadu dospelej osoby.
• Motor sa počas prevádzky zahrieva. Medzi jazdami nechajte model 10–15 minút vychladnúť. Predĺžite tým jeho životnosť.
• Pri výbere miesta na jazdu sa riaďte zdravým rozumom. Nejazdite po uliciach, parkoviskách ani inde, kde by ste sa mohli stretnúť so skutočným autom, ľuďmi alebo zvieratami. Nejazdite v blízkosti elektrického vedenia, mobilných či rádiových vysielačov, hlbokej vody ani v nestabilnom teréne. Za svoje konanie nesie výhradnú zodpovednosť obsluha.
• Výrobok obsahuje citlivé elektronické súčasti. Chráňte ho pred vlhkosťou a nečistotami. Po vystavení vlhkému prostrediu sa pred ďalším použitím uistite, že elektronika úplne vyschla.
• Pred jazdou vždy skontrolujte dosah RC súpravy, aby ste predišli poškodeniu modelu v dôsledku straty signálu alebo rušenia.
• Model prevádzkujte s ohľadom na svoje schopnosti. Ak by jeho vyzdvihnutie z určitého miesta bolo nebezpečné, neriskujte kvôli nemu zranenie.
• Vždy najprv zapnite vysielač a až potom pripojte akumulátor v modeli. Pri vypínaní najprv vypnite vypínač prijímača, potom vždy odpojte akumulátor a až nakoniec vypnite vysielač. Pri opačnom poradí sa model môže vymknúť kontrole a spôsobiť vážne škody.
• Nenechajte napájacie články vysielača príliš vybiť, inak hrozí strata kontroly nad modelom.
• Plasty modelu sú horľavé a pri extrémnom teple či chlade sa môžu poškodiť alebo deformovať. Neskladujte model pri zdrojoch tepla, napríklad rúre alebo kúrení. Skladujte ho vnútri, v suchu a pri izbovej teplote.
• Nikdy neskracujte anténu prijímača; mohlo by to znížiť dosah RC súpravy.

Hlavná časť

Pred začatím stavby

Roztrieďte označené vrecká s dielmi a porovnajte ich obsah s výkresmi. Postupujte v nižšie uvedenom poradí. Pre každý krok použite vyobrazené skrutky a súčasti; podrobné rozmiestnenie dielov ukazujú pôvodné výkresy.

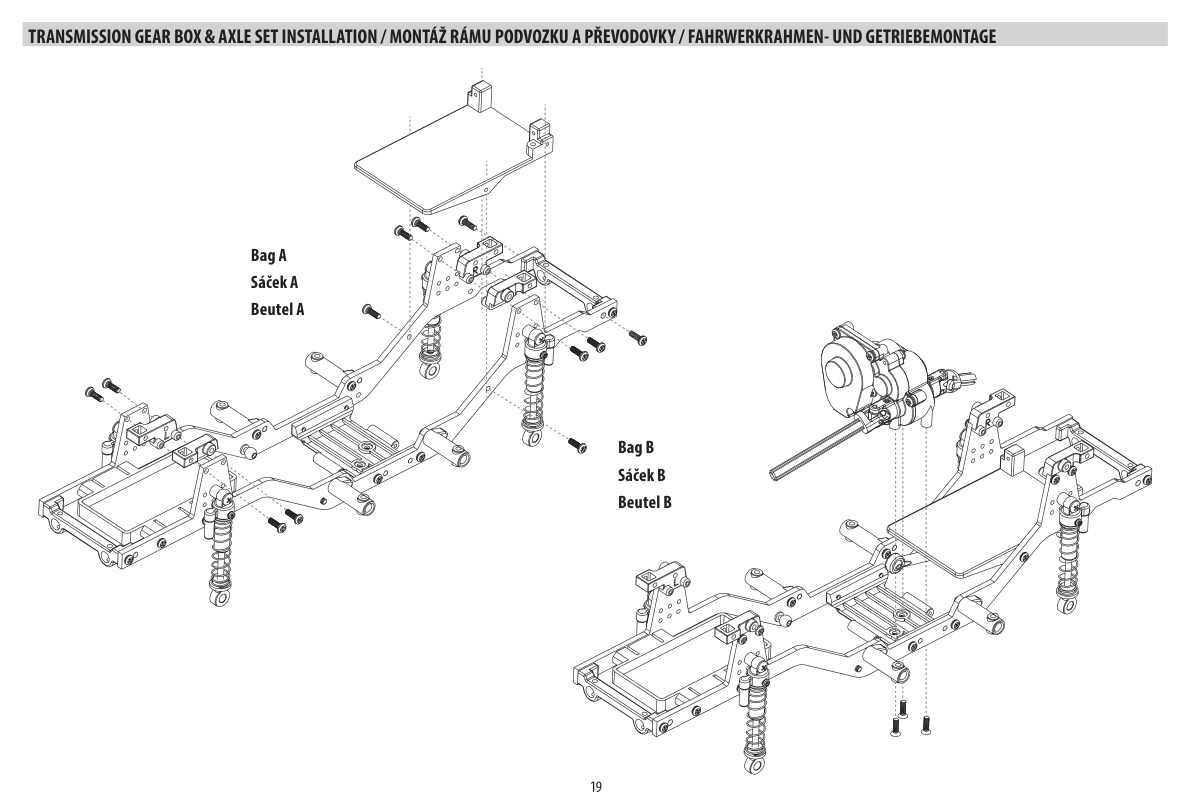

Zostavenie rámu a montáž prevodovky

1. Použite vrecká A a B. Zostavte rám, priečniky a držiaky tlmičov vo vyobrazenej orientácii a potom namontujte zostavu motora s prevodovkou. Pred pokračovaním skontrolujte voľný chod pohonu.

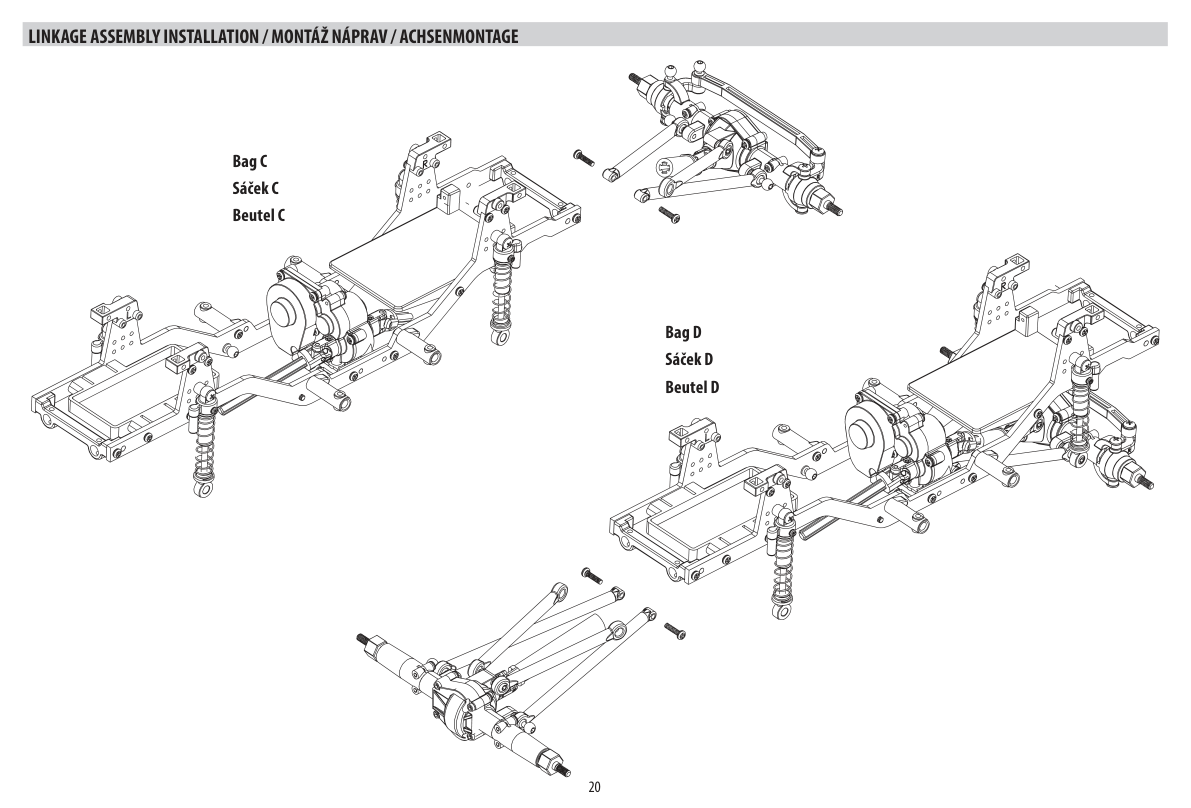

Montáž náprav a závesných tiahiel

2. Použite vrecká C a D. Podľa poradia na výkrese namontujte prednú a zadnú nápravu, závesné tiahla, hnacie hriadele a spodné konce tlmičov. Skontrolujte voľný pohyb zavesenia a zaistite všetky spoje.

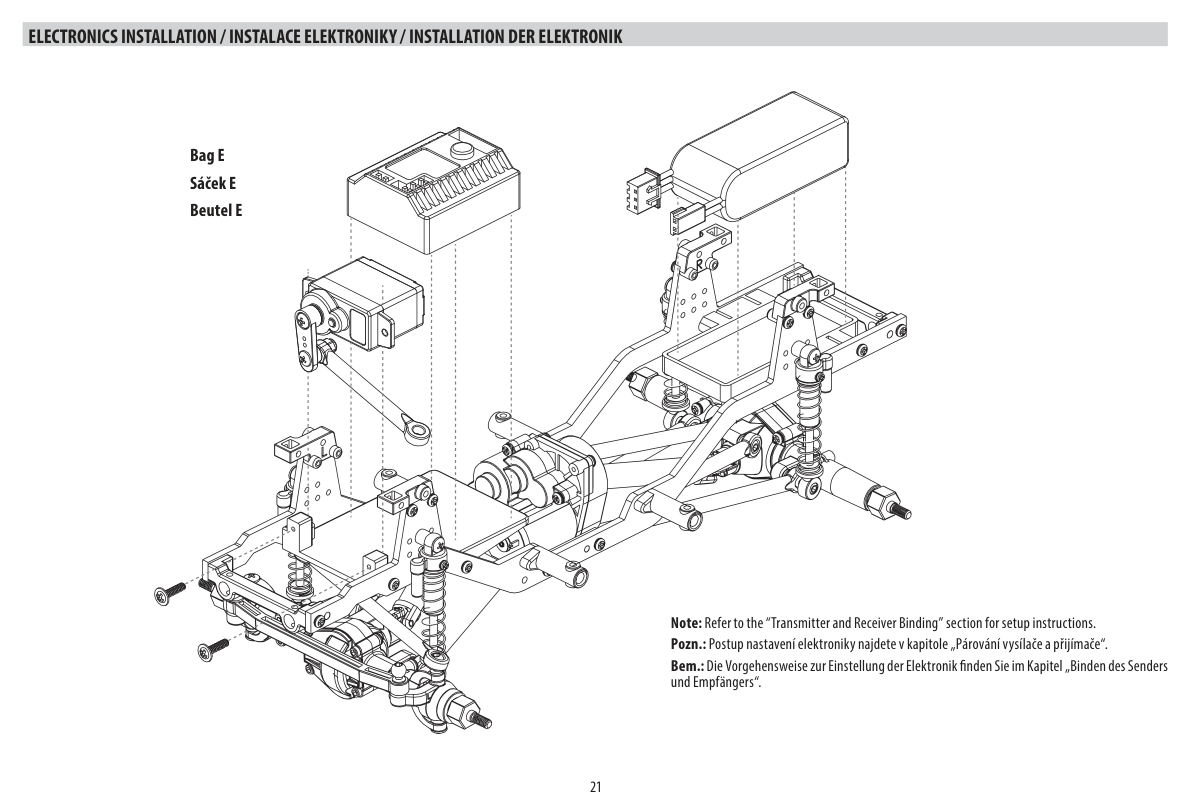

Inštalácia elektroniky

3. Použite vrecko E. Namontujte servo riadenia a prijímač/regulátor na vyznačené miesta. Pred upevnením páky nastavte servo do neutrálu. Postupujte podľa častí Párovanie vysielača a prijímača a Schéma zapojenia elektroniky. Pri nastavovaní RC súpravy nechajte motor odpojený a pri zapájaní odpojte pohonný akumulátor.

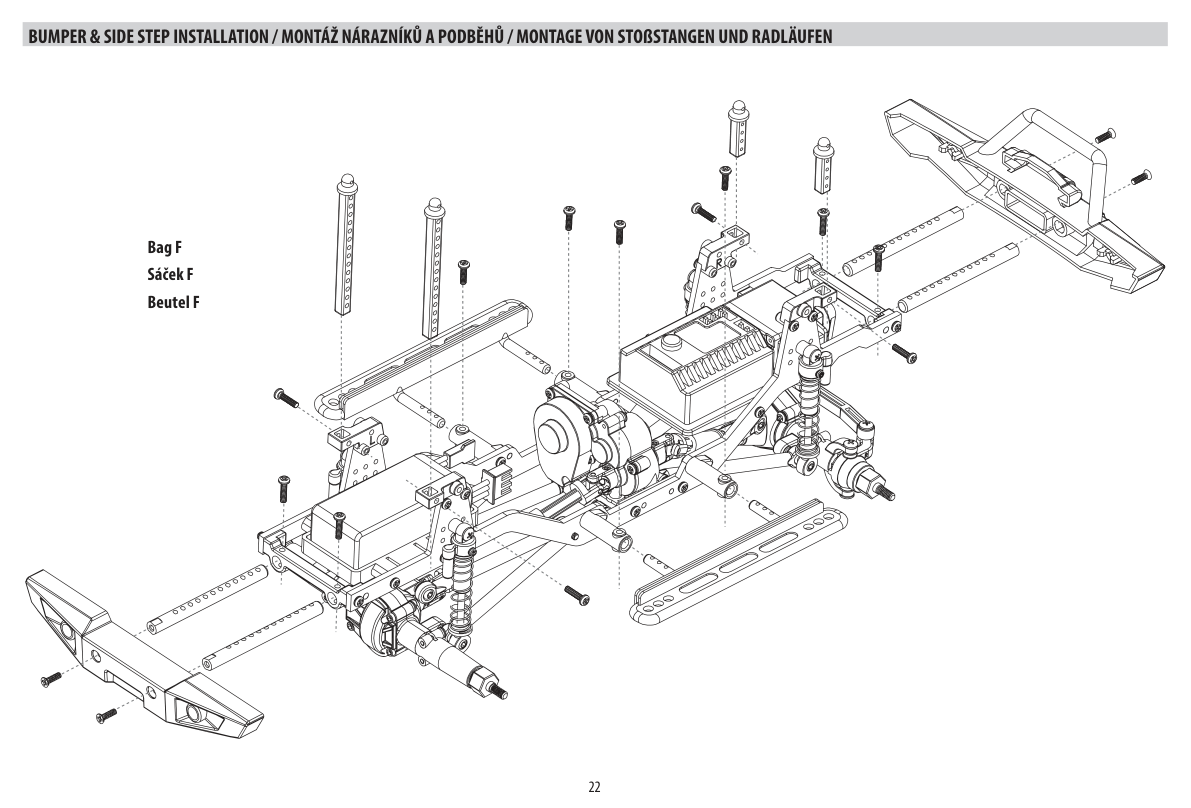

Montáž nárazníkov a bočných nášľapov

4. Použite vrecko F. Podľa výkresu namontujte predný a zadný nárazník a bočné nášľapy. Pred dotiahnutím skontrolujte ich orientáciu.

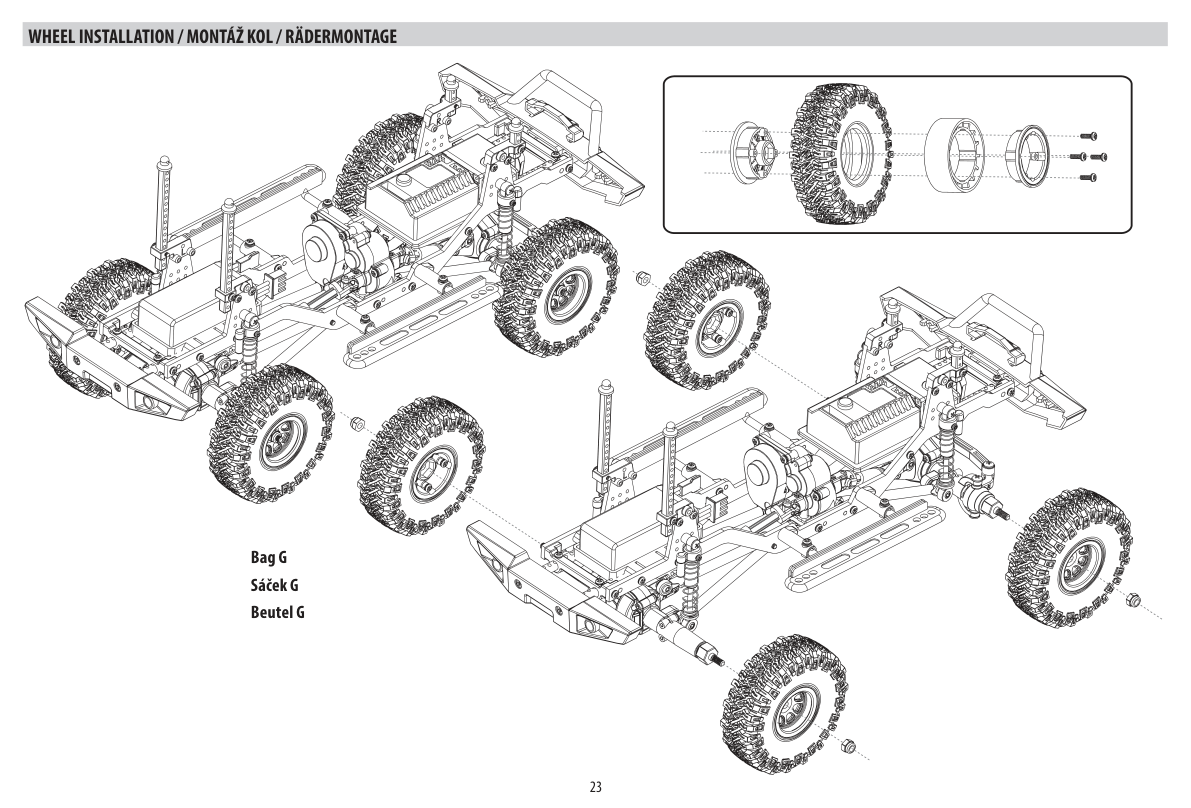

Montáž kolies

5. Použite vrecko G. Zostavte viacdielne disky beadlock okolo pneumatík podľa detailu na výkrese. V uvedenom poradí nasaďte unášacie diely a kolesá a dotiahnite upevňovacie matice. Skontrolujte, že sa každé koleso voľne otáča

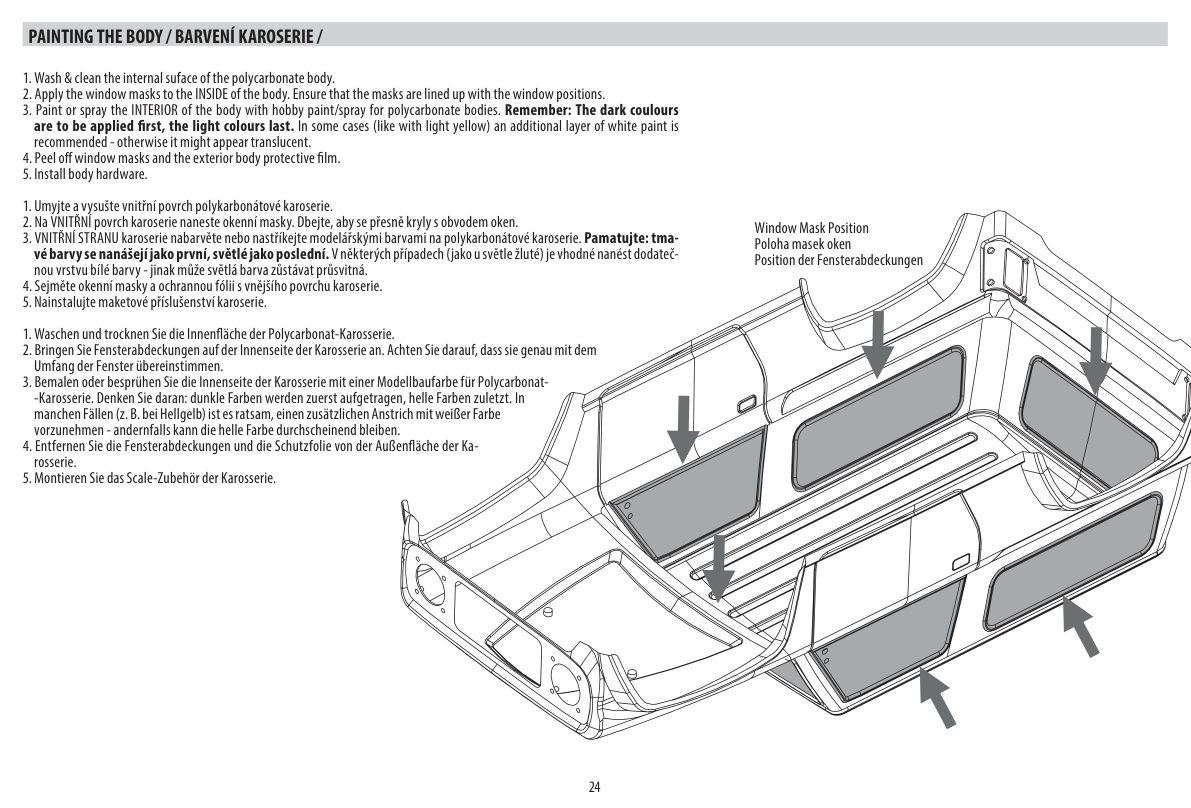

Farbenie karosérie

Pozor

Používajte farbu výslovne určenú na polykarbonát. Dodržujte jej pokyny na vetranie, manipuláciu a schnutie. Vonkajšiu stranu nefarbite a pred farbením neodstraňujte vonkajšiu ochrannú fóliu.

1. Umyte a vysušte vnútorný povrch polykarbonátovej karosérie.
2. Nalepte okenné masky zvnútra tak, aby presne lícovali s okrajmi okien. (Obr. 6)
3. Vnútorný povrch nafarbite farbou na polykarbonátové karosérie. Najprv naneste tmavé farby a svetlé až nakoniec. Dodatočná biela krycia vrstva môže odstrániť priesvitnosť svetlých farieb, napríklad svetložltej.
4. Po zaschnutí farby odstráňte okenné masky a vonkajšiu ochrannú fóliu.
5. Namontujte maketové doplnky karosérie podľa nasledujúceho kroku.

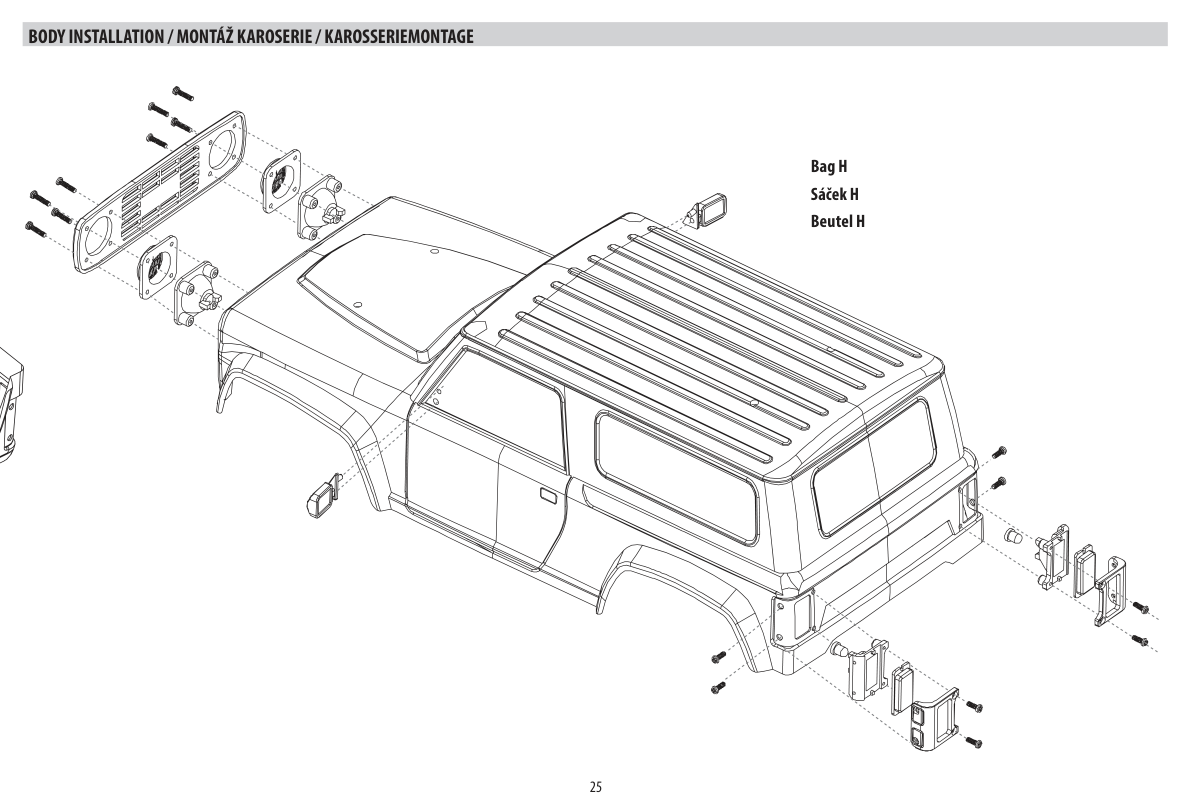

Zostavenie a nasadenie karosérie

6. Použite vrecko H. Podľa výkresu namontujte masku chladiča, telesá svetlometov, zrkadlá, zadné doplnky a upevňovacie diely karosérie. Overte usadenie karosérie a ponechajte ju prístupnú na následnú inštaláciu osvetlenia.

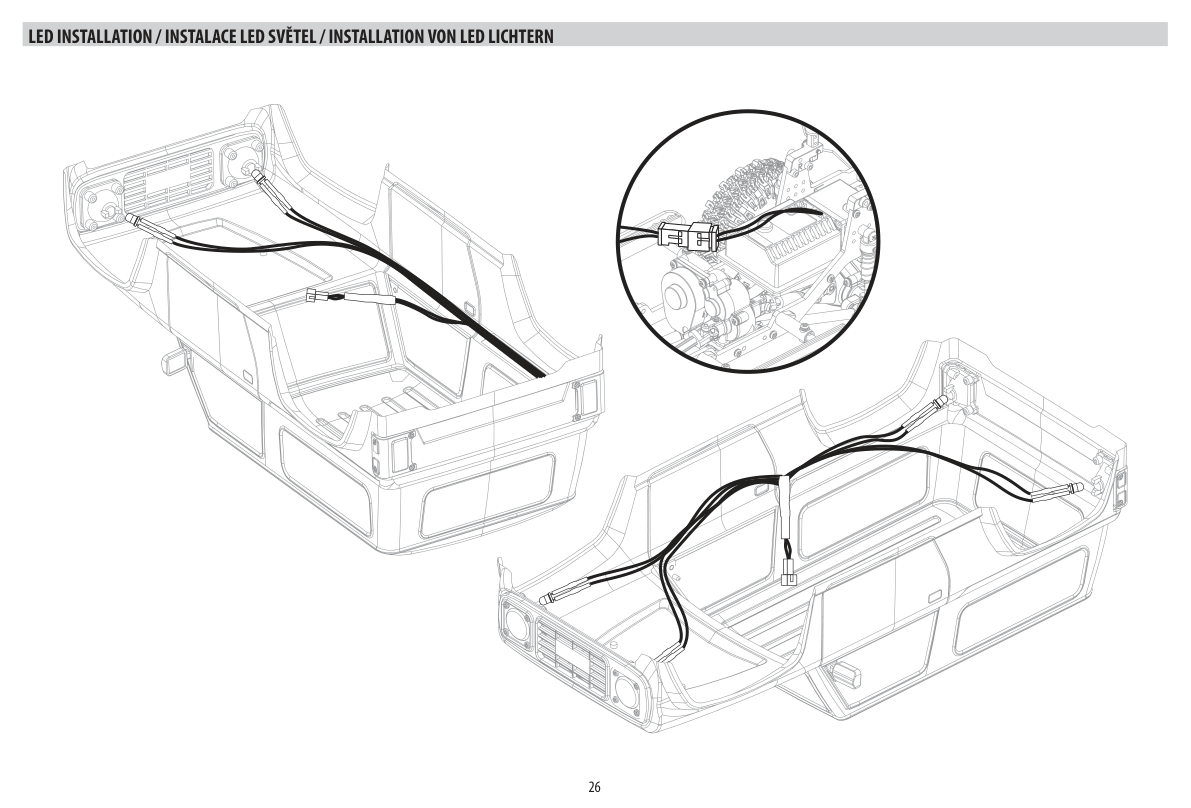

Inštalácia osvetlenia

7. Namontujte predné a zadné LED a veďte ich vodiče po vnútornej strane karosérie podľa výkresu. Spojte zodpovedajúce konektory osvetlenia zobrazené v detaile a vodiče veďte mimo hnacích hriadeľov, riadenia a zavesenia. Skontrolujte funkciu svetiel a potom nasaďte a zaistite karosériu tak, aby nepricvikla vodiče.

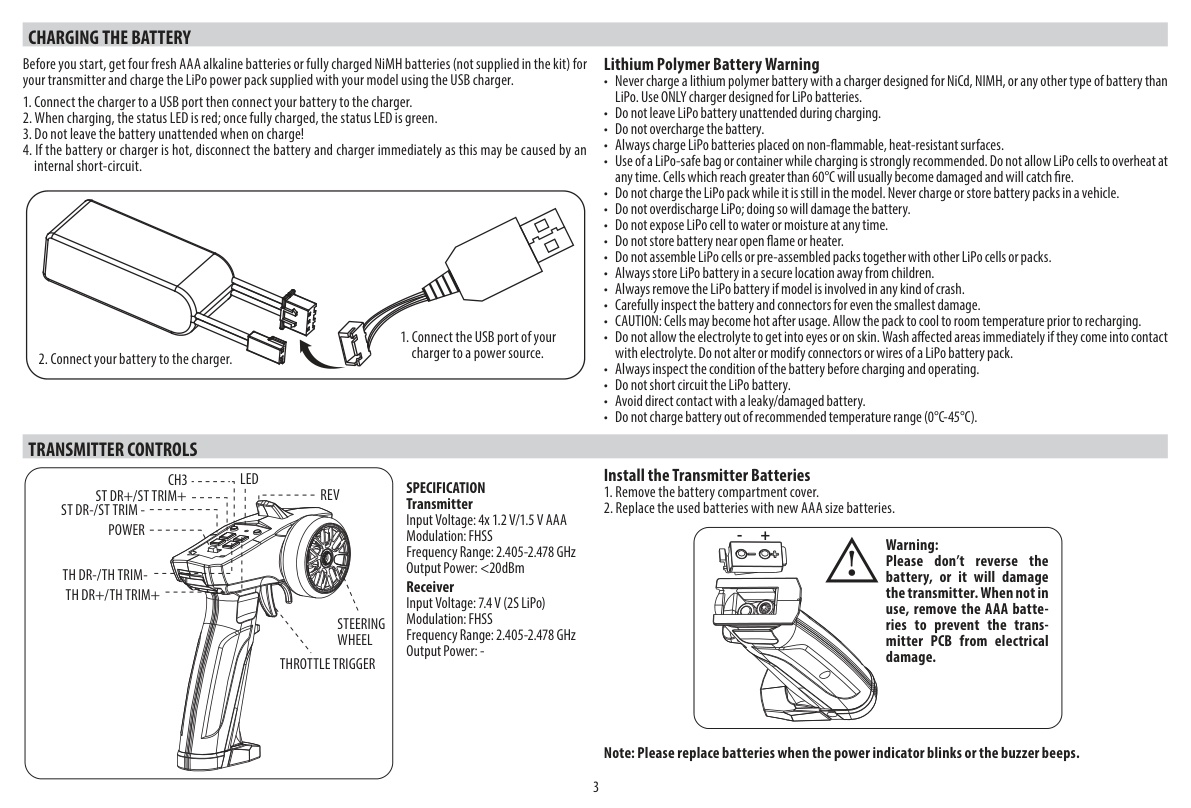

Nabíjanie akumulátora

Skôr ako začnete, pripravte si do vysielača štyri čerstvé alkalické batérie AAA alebo plne nabité NiMH akumulátory (nie sú súčasťou súpravy) a pomocou USB nabíjača nabite pohonný LiPo akumulátor dodaný s modelom.

1. Zapojte nabíjač do USB portu a potom k nemu pripojte akumulátor.
2. Počas nabíjania svieti indikačná LED načerveno. Po úplnom nabití sa rozsvieti nazeleno.
3. Pri nabíjaní nenechávajte akumulátor bez dozoru!
4. Ak je akumulátor alebo nabíjač horúci, oba ihneď odpojte; príčinou môže byť vnútorný skrat.

Bezpečné používanie lítium-polymérových akumulátorov

• Lítium-polymérový akumulátor nikdy nenabíjajte nabíjačom určeným pre NiCd, NiMH ani iný typ než LiPo. Používajte výhradne nabíjač určený pre LiPo akumulátory.
• Pri nabíjaní nenechávajte LiPo akumulátor bez dozoru.
• Akumulátor neprebíjajte.
• LiPo akumulátory vždy nabíjajte na nehorľavom podklade odolnom vysokým teplotám.
• Pri nabíjaní dôrazne odporúčame používať ochranný vak LiPo-Safe alebo vhodný kontajner. LiPo články sa nesmú prehriať. Pri teplote nad 60 °C pravdepodobne dôjde k ich poškodeniu a hrozí požiar.
• LiPo akumulátor nenabíjajte v modeli. Akumulátory nikdy nenabíjajte ani neskladujte vo vozidle.
• LiPo akumulátor nadmerne nevybíjajte, inak ho poškodíte.
• LiPo články nikdy nevystavujte vode ani vlhkosti.
• Akumulátor neskladujte pri otvorenom ohni alebo kúrení.
• Nespájajte LiPo články ani hotové súpravy s ďalšími LiPo článkami alebo súpravami.
• LiPo akumulátory vždy skladujte na bezpečnom mieste mimo dosahu detí.
• Po akejkoľvek havárii vždy vyberte LiPo akumulátor z modelu.
• Dôkladne kontrolujte akumulátor aj konektory, či nevykazujú ani najmenšie poškodenie.
• Zabráňte vniknutiu elektrolytu do očí a zasiahnutiu pokožky. Zasiahnuté miesta ihneď umyte. Neupravujte konektory ani vodiče LiPo akumulátora.
• Pred nabíjaním aj prevádzkou vždy skontrolujte stav akumulátora.
• LiPo akumulátor neskratujte.
• Zabráňte priamemu kontaktu s vytekajúcim alebo poškodeným akumulátorom.
• Akumulátor nenabíjajte mimo odporúčaného rozsahu teplôt (0–45 °C).

Pozor

Články môžu byť po použití horúce. Pred ďalším nabíjaním nechajte akumulátor vychladnúť na izbovú teplotu.

Ovládacie prvky vysielača

Vloženie batérií do vysielača

1. Odoberte kryt priestoru batérií.
2. Vložte štyri čerstvé alkalické batérie AAA alebo plne nabité NiMH akumulátory AAA podľa vyznačenej polarity a nasaďte kryt.

Poznámka

Batérie vymeňte, len čo začne blikať indikátor napájania alebo sa ozve pípanie.

Technické údaje

Vysielač

• Napájacie napätie: 4× AAA, 1,2 V NiMH alebo 1,5 V alkalické batérie
• Modulácia: FHSS
• Prevádzková frekvencia: 2,405–2,478 GHz
• Vyžiarený výkon: <20 dBm

Prijímač

• Napájacie napätie: 7,4 V (2S LiPo)
• Modulácia: FHSS
• Prevádzková frekvencia: 2,405–2,478 GHz
• Vyžiarený výkon: neuvedený

Pozor

Dodržte správnu polaritu batérií, aby ste nepoškodili vysielač. Pred dlhodobým uložením vysielača batérie AAA vyberte.

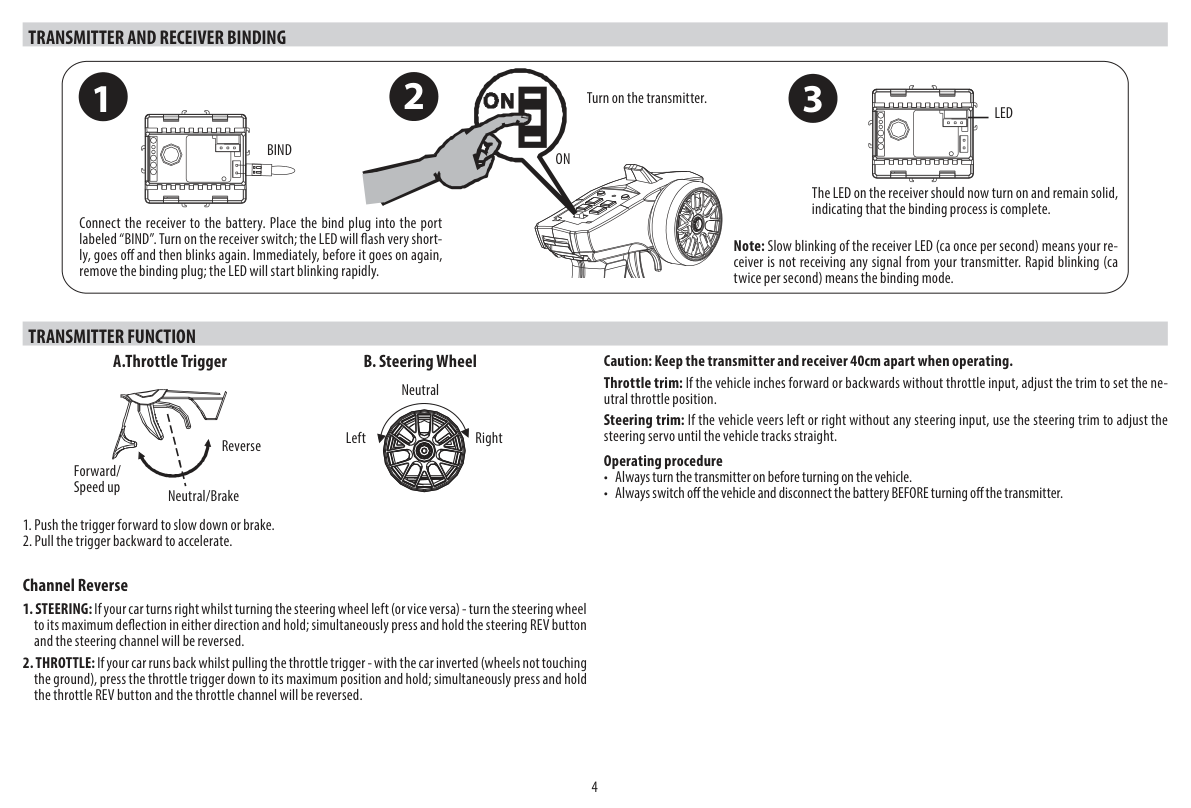

Párovanie vysielača a prijímača

Model podoprite tak, aby sa kolesá nedotýkali zeme. Nižšie uvedené poradie so zapnutím prijímača ako prvého platí iba pre párovanie; pri bežnej prevádzke zapínajte najprv vysielač.

1. Pripojte prijímač k akumulátoru. Párovaciu prepojku zasuňte do zásuvky označenej „BIND“. Zapnite vypínač prijímača. LED krátko blikne, zhasne a znovu blikne. Bezprostredne pred jej ďalším rozsvietením vytiahnite párovaciu prepojku. LED začne rýchlo blikať.
2. Zapnite vysielač.
3. LED na prijímači by teraz mala trvalo svietiť; tým signalizuje dokončené párovanie.

Poznámka

Pomalé blikanie LED prijímača (približne raz za sekundu) znamená, že prijímač nezachytáva signál vysielača. Rýchle blikanie (približne dvakrát za sekundu) signalizuje režim párovania.

Funkcie vysielača

1. Odtlačením ovládača plynu dopredu spomalíte alebo zabrzdíte.
2. Pritiahnutím ovládača plynu k sebe zrýchlite jazdu dopredu.

Obrázok označuje stredovú polohu ako neutrál/brzdu a odtlačenie ovládača dopredu ako smer na cúvanie. Pred jazdou overte reakcie modelu s kolesami nad zemou.

Pozor

Počas prevádzky udržiavajte medzi vysielačom a prijímačom vzdialenosť aspoň 40 cm.

Trim plynu: Ak sa model pohybuje dopredu alebo dozadu pri ovládači plynu v neutráli, stláčajte TH TRIM + alebo TH TRIM −, kým sa nezastaví.

Trim riadenia: Ak model zatáča s volantom v stredovej polohe, stláčajte ST TRIM + alebo ST TRIM −, kým nepôjde rovno.

Zapínanie a vypínanie

• Vždy zapnite vysielač pred zapnutím modelu.
• Vždy vypnite model a odpojte akumulátor PRED vypnutím vysielača.

Obrátenie zmyslu výchyliek

1. Riadenie: Ak model zatáča doprava pri otočení volantu doľava alebo naopak, otočte volant do krajnej polohy v ľubovoľnom smere a podržte ho. Súčasne stlačte a podržte tlačidlo REV; zmysel výchyliek riadenia sa obráti.
2. Plyn: Ak model cúva pri pritiahnutí ovládača plynu, podoprite ho s kolesami nad zemou, pritiahnite ovládač plynu naplno k sebe a podržte ho. Súčasne stlačte a podržte tlačidlo REV; zmysel výchyliek plynu sa obráti.

Veľkosť výchyliek

1. Riadenie: Otočte volant do krajnej polohy v ľubovoľnom smere a podržte ho. Tlačidlami ST TRIM + alebo ST TRIM − zväčšite alebo zmenšite výchylku riadenia. Ak riadenie nereaguje, držte volant v krajnej polohe a opakovane stláčajte ST TRIM +.
2. Plyn: Podoprite model s kolesami nad zemou, pritiahnite ovládač plynu naplno k sebe a podržte ho. Tlačidlami TH TRIM + alebo TH TRIM − zväčšite alebo zmenšite výchylku plynu. Ak plyn nereaguje, držte ovládač naplno pritiahnutý a opakovane stláčajte TH TRIM +.

Poznámka

Ak riadenie reaguje, ale plyn nie, alebo naopak, môže byť príčinou nastavená veľkosť výchyliek. Skontrolujte a upravte ju podľa postupu vyššie.

Schéma zapojenia elektroniky

Pri zmenách zapojenia nechajte akumulátor odpojený. Skontrolujte vyznačenú polaritu a nastavenie typu akumulátora. S dodaným LiPo akumulátorom použite nastavenie LiPo.

Údržba

Pred údržbou odpojte pohonný akumulátor.

Riadna údržba je veľmi dôležitá. Po jazde vždy vykonajte potrebnú údržbu, aby model pri ďalšom použití bez problémov fungoval.

• Dôkladne odstráňte všetky nečistoty, zvlášť zo zavesenia kolies, pohonných hriadeľov a mechanizmu riadenia.

• Skontrolujte všetky súčasti a skrutky, či nie sú uvoľnené, poškodené alebo nechýbajú.

• Pred jazdou aj po nej overte, že sú kolesá pevne upevnené a pohyblivé časti sa voľne pohybujú. Podľa potreby použite jemnú vazelínu určenú pre plastové prevody.

• Na čistenie nepoužívajte agresívne chemikálie ani rozpúšťadlá; môžu poškodiť elektroniku a plastové diely. Použite stlačený vzduch, mäkký štetec alebo zubnú kefku.

• Elektroniku chráňte pred extrémnymi teplotami, vlhkosťou, prachom, nárazmi a dlhodobým priamym slnečným svetlom.

• Motory, servá a prevody podliehajú bežnému opotrebovaniu a počas životnosti modelu môžu vyžadovať výmenu.

Príloha

Pôvodné výkresy a náhradné diely

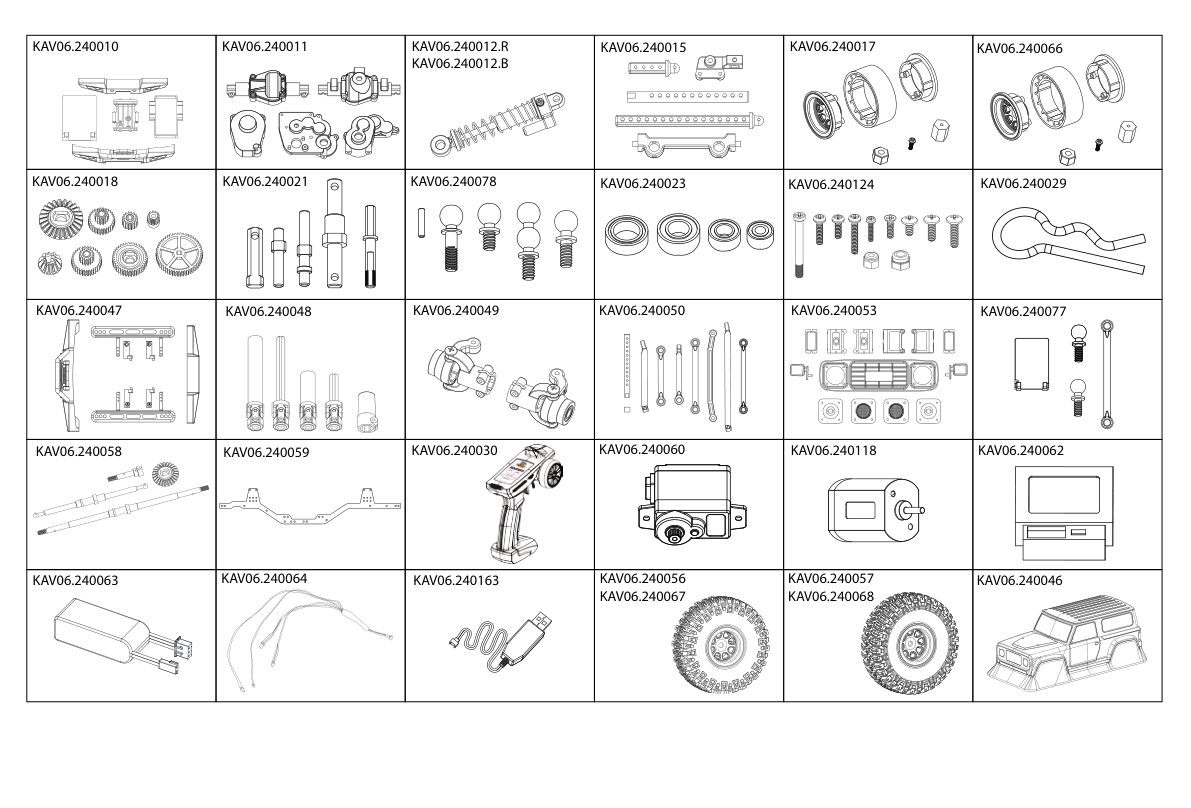

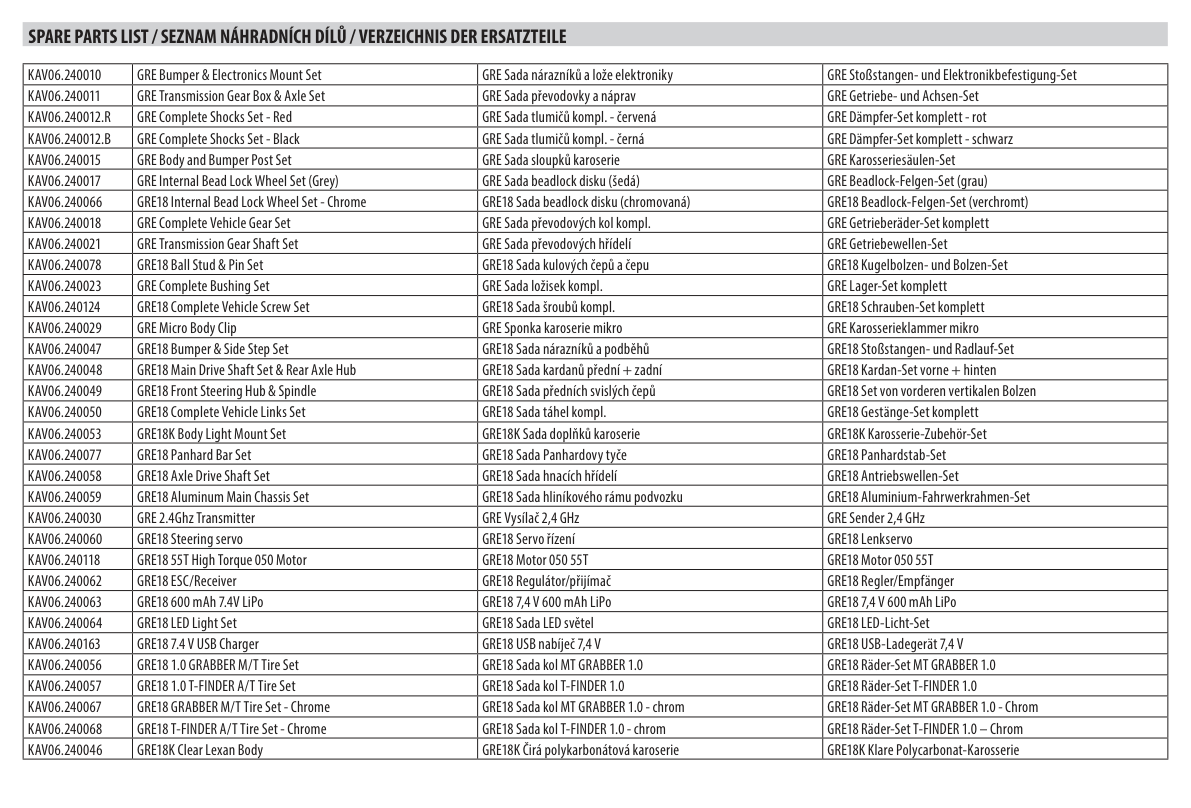

Prehľad náhradných dielov

Kód dielu	Popis
KAV06.240010	GRE súprava nárazníkov a lôžka elektroniky
KAV06.240011	GRE súprava prevodovky a náprav
KAV06.240012.R	GRE kompletná súprava tlmičov – červená
KAV06.240012.B	GRE kompletná súprava tlmičov – čierna
KAV06.240015	GRE súprava stĺpikov karosérie a nárazníkov
KAV06.240017	GRE súprava diskov s vnútorným uchytením beadlock (sivá)
KAV06.240066	GRE18 súprava diskov s vnútorným uchytením beadlock – chrómovaná
KAV06.240018	GRE kompletná súprava prevodových kolies
KAV06.240021	GRE súprava prevodových hriadeľov
KAV06.240078	GRE18 súprava guľových čapov a čapov
KAV06.240023	GRE kompletná súprava puzdier
KAV06.240124	GRE18 kompletná súprava skrutiek
KAV06.240029	GRE mikro sponka karosérie
KAV06.240047	GRE18 súprava nárazníkov a bočných nášľapov
KAV06.240048	GRE18 súprava hlavných kardanov a náboja zadnej nápravy
KAV06.240049	GRE18 súprava predných otočných závesov a čapov
KAV06.240050	GRE18 kompletná súprava tiahiel
KAV06.240053	GRE18K súprava držiakov svetiel karosérie
KAV06.240077	GRE18 súprava Panhardovej tyče
KAV06.240058	GRE18 súprava hnacích hriadeľov náprav
KAV06.240059	GRE18 súprava hliníkového rámu podvozka
KAV06.240030	GRE vysielač 2,4 GHz
KAV06.240060	GRE18 servo riadenia
KAV06.240118	GRE18 motor 050 s 55 závitmi a vysokým krútiacim momentom
KAV06.240062	GRE18 regulátor/prijímač
KAV06.240063	GRE18 LiPo 600 mAh, 7,4 V
KAV06.240064	GRE18 súprava LED svetiel
KAV06.240163	GRE18 USB nabíjač 7,4 V
KAV06.240056	GRE18 súprava pneumatík 1.0 GRABBER M/T
KAV06.240057	GRE18 súprava pneumatík 1.0 T-FINDER A/T
KAV06.240067	GRE18 súprava kolies GRABBER M/T – chrómovaná
KAV06.240068	GRE18 súprava kolies T-FINDER A/T – chrómovaná
KAV06.240046	GRE18K číra polykarbonátová karoséria

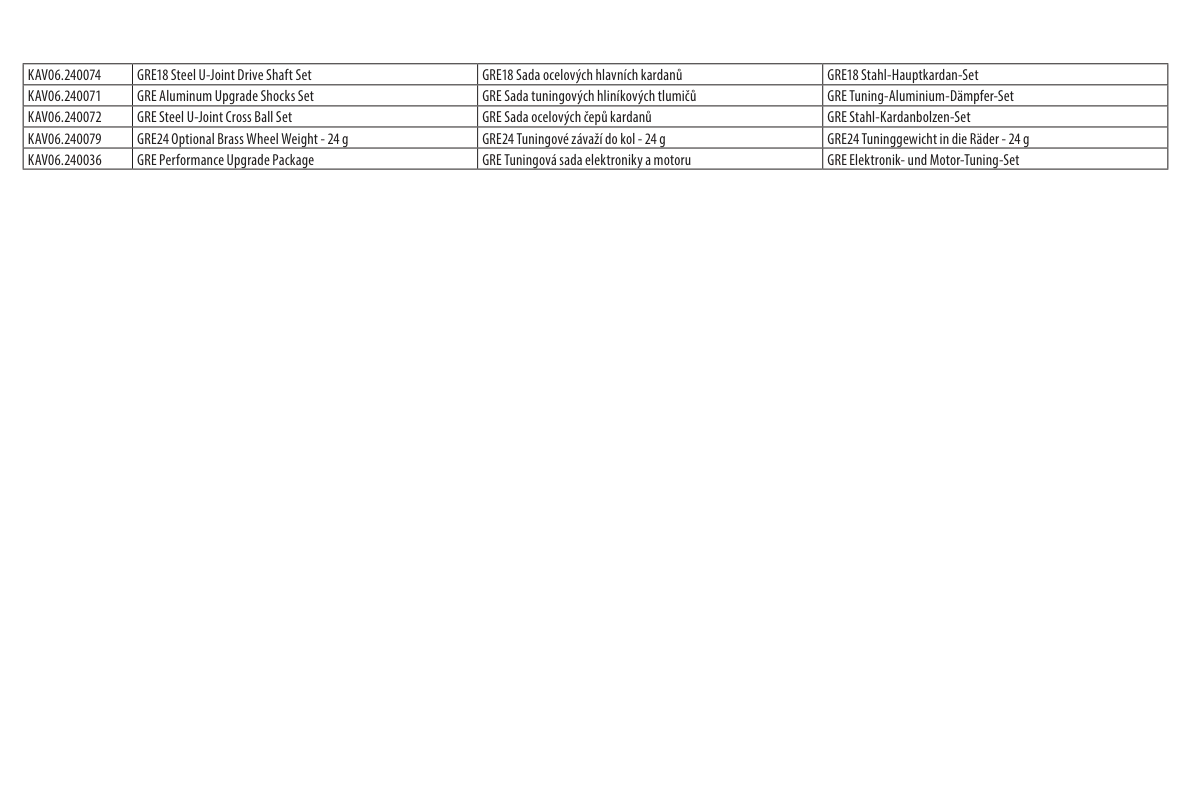

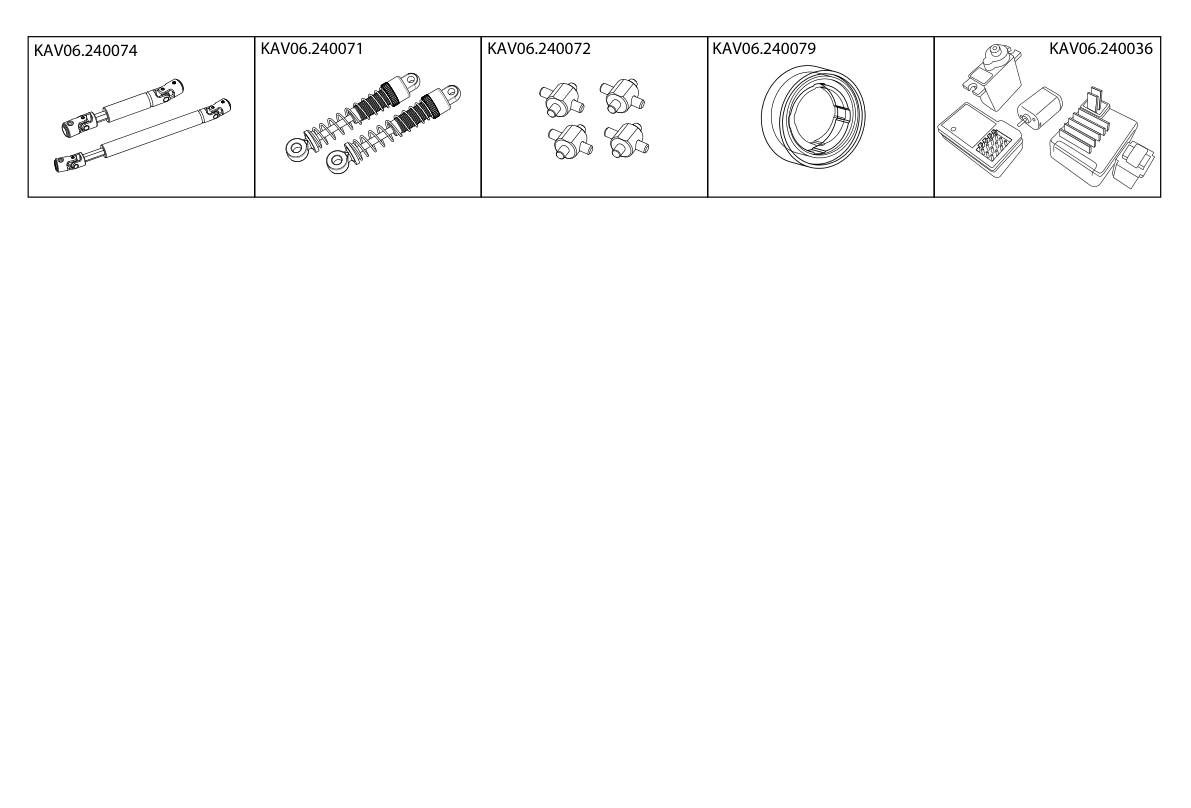

KAV06.240074	GRE18 súprava oceľových kardanových hriadeľov
KAV06.240071	GRE súprava tuningových hliníkových tlmičov
KAV06.240072	GRE súprava oceľových čapov kardanov
KAV06.240079	GRE24 tuningové mosadzné závažie do kolies – 24 g
KAV06.240036	GRE tuningová súprava elektroniky a motora

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

Týmto KAVAN Europe s.r.o. vyhlasuje, že model auta KAVAN GRE-18 s RC súpravou je v súlade so smernicou 2014/53/EU. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.

Záruka

Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka zodpovedajúca aktuálne platným právnym predpisom vo vašej krajine. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste výrobok zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, obrátenou polaritou, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou vykonanou neoprávnenou osobou, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami či opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. alebo autorizovaným servisom, náhodným či úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo uvedených špecifikácií alebo v spojení so zariadeniami iných výrobcov. Dôkladne si prečítajte príslušné informácie v dokumentácii výrobku.
