KAVAN GRE-24 Crawler - Návod na obsluhu

KAV06.GRE24S

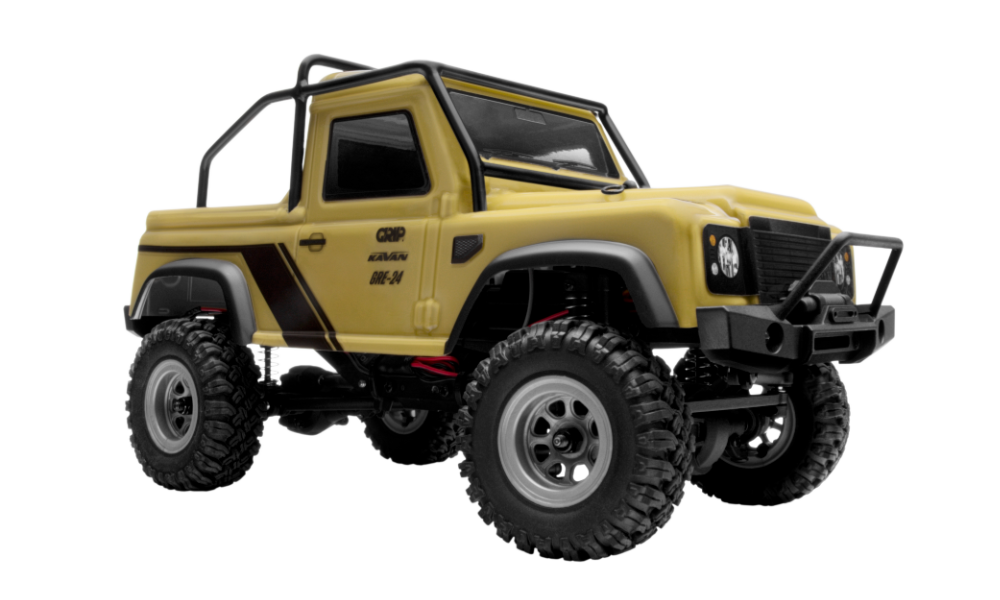

GRE-24 piesková

KAV06.GRE24Y

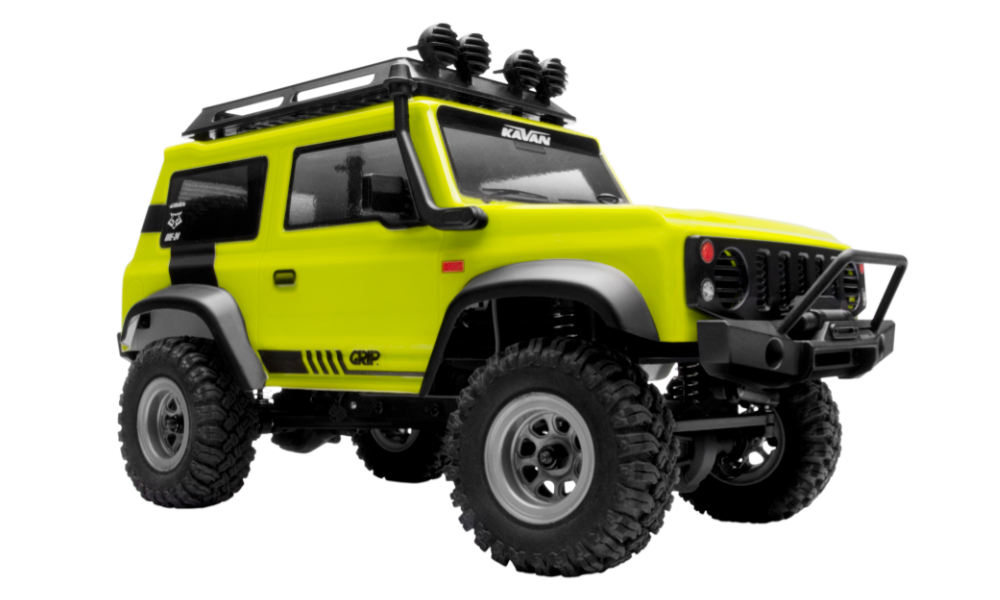

GRE-24 žltá

Úvod

KAVAN GRE-24 je terénny model typu crawler s pohonom všetkých kolies v mierke 1:24, dodávaný pripravený na jazdu (RTR). Tento návod opisuje prípravu, nastavenie RC súpravy, prevádzku, údržbu a náhradné diely pre pieskový a žltý variant.

Technické údaje

Mierka	1:24
Pohon	Crawler s pohonom všetkých kolies (4WD)
Napájanie pohonu/prijímača	3,7 V (1S LiPo)
Napájanie vysielača	4× AAA alkalické batérie (1,5 V) alebo NiMH akumulátory (1,2 V)
Modulácia	FHSS
Prevádzková frekvencia	2,405–2,478 GHz
Vyžiarený výkon vysielača	<20 dBm
Minimálna vzdialenosť medzi vysielačom a prijímačom	40 cm
Teplota pri nabíjaní akumulátora	0–45 °C

Upozornenia

• Toto nie je hračka! Model je určený na samostatné prevádzkovanie osobami staršími ako 15 rokov. Mladší používatelia vyžadujú náležitý dohľad dospelej osoby.
• Nebezpečné prevádzkovanie alebo údržba tohto modelu môžu viesť k zraneniu osôb.
• Poškodené súčasti nahrádzajte iba originálnymi náhradnými dielmi. Osobitnú pozornosť venujte správnej polarite všetkých vodičov v modeli.
• Používajte iba schválené jednočlánkové (1S, 3,7 V) lítium-polymérové akumulátory. Akumulátor neprebíjajte ani nadmerne nevybíjajte, inak hrozí požiar. Ak sa pri nabíjaní silno zahreje, nabíjanie ihneď prerušte a akumulátor odpojte od nabíjača. Pri nabíjaní ho nikdy nenechávajte bez dozoru. Ak si nie ste istí správnym postupom nabíjania, poraďte sa so skúsenými modelármi. Nikdy nedovoľte deťom nabíjať akumulátor bez dohľadu dospelej osoby.
• Motor sa počas prevádzky zahrieva. Medzi jazdami nechajte model 10–15 minút vychladnúť. Predĺžite tým jeho životnosť.
• Pri výbere miesta na jazdu sa riaďte zdravým rozumom. Nejazdite po uliciach, parkoviskách ani inde, kde by ste sa mohli stretnúť so skutočným autom, ľuďmi alebo zvieratami. Nejazdite v blízkosti elektrického vedenia, mobilných či rádiových vysielačov, hlbokej vody ani v nestabilnom teréne. Za svoje konanie nesie výhradnú zodpovednosť obsluha.
• Výrobok obsahuje citlivé elektronické súčasti. Chráňte ho pred vlhkosťou a nečistotami. Po vystavení vlhkému prostrediu sa pred ďalším použitím uistite, že elektronika úplne vyschla.
• Pred jazdou vždy skontrolujte dosah RC súpravy, aby ste predišli poškodeniu modelu v dôsledku straty signálu alebo rušenia.
• Model prevádzkujte s ohľadom na svoje schopnosti. Ak by jeho vyzdvihnutie z určitého miesta bolo nebezpečné, neriskujte kvôli nemu zranenie.
• Vždy najprv zapnite vysielač a až potom pripojte akumulátor v modeli. Pri vypínaní najprv vypnite vypínač prijímača, potom vždy odpojte akumulátor a až nakoniec vypnite vysielač. Pri opačnom poradí sa model môže vymknúť kontrole a spôsobiť vážne škody.
• Nenechajte napájacie články vysielača príliš vybiť, inak hrozí strata kontroly nad modelom.
• Plasty modelu sú horľavé a pri extrémnom teple či chlade sa môžu poškodiť alebo deformovať. Neskladujte model pri zdrojoch tepla, napríklad rúre alebo kúrení. Skladujte ho vnútri, v suchu a pri izbovej teplote.
• Nikdy neskracujte anténu prijímača; mohlo by to znížiť dosah RC súpravy.

Hlavná časť

Nabíjanie akumulátora

Skôr ako začnete, pripravte si do vysielača štyri čerstvé alkalické batérie AAA alebo plne nabité NiMH akumulátory (nie sú súčasťou súpravy) a pomocou USB nabíjača nabite pohonný LiPo akumulátor dodaný s modelom.

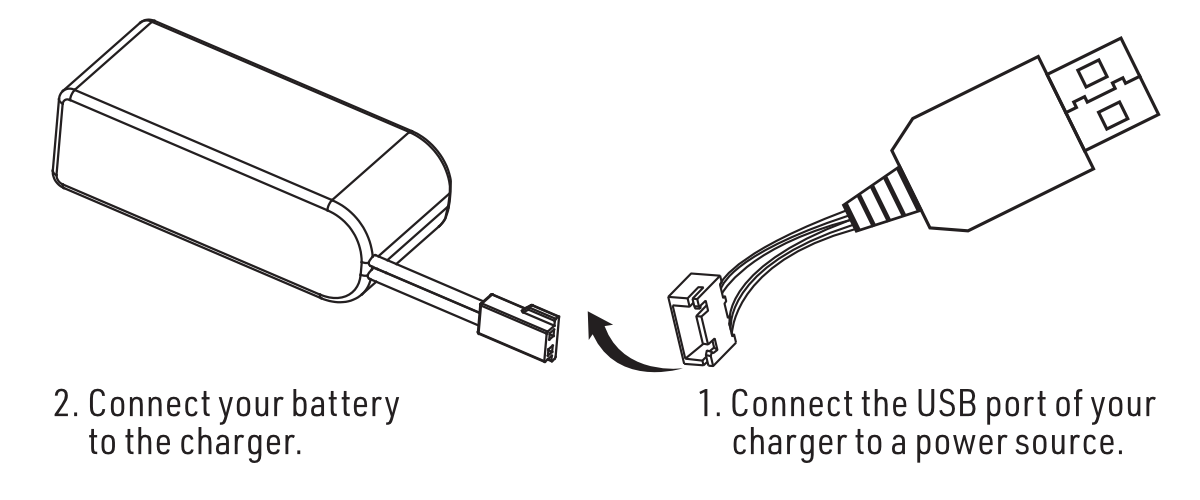

1. Zapojte nabíjač do USB portu a potom k nemu pripojte akumulátor.
2. Počas nabíjania svieti indikačná LED načerveno. Po úplnom nabití zhasne.
3. Pri nabíjaní nenechávajte akumulátor bez dozoru!
4. Ak je akumulátor alebo nabíjač horúci, oba ihneď odpojte; príčinou môže byť vnútorný skrat.

Bezpečné používanie lítium-polymérových akumulátorov

• Lítium-polymérový akumulátor nikdy nenabíjajte nabíjačom určeným pre NiCd, NiMH ani iný typ než LiPo. Používajte výhradne nabíjač určený pre LiPo akumulátory.
• Pri nabíjaní nenechávajte LiPo akumulátor bez dozoru.
• Akumulátor neprebíjajte.
• LiPo akumulátory vždy nabíjajte na nehorľavom podklade odolnom vysokým teplotám.
• Pri nabíjaní dôrazne odporúčame používať ochranný vak LiPo-Safe alebo vhodný kontajner. LiPo články sa nesmú prehriať. Pri teplote nad 60 °C pravdepodobne dôjde k ich poškodeniu a hrozí požiar.
• LiPo akumulátor nenabíjajte v modeli. Akumulátory nikdy nenabíjajte ani neskladujte vo vozidle.
• LiPo akumulátor nadmerne nevybíjajte, inak ho poškodíte.
• LiPo články nikdy nevystavujte vode ani vlhkosti.
• Akumulátor neskladujte pri otvorenom ohni alebo kúrení.
• Nespájajte LiPo články ani hotové súpravy s ďalšími LiPo článkami alebo súpravami.
• LiPo akumulátory vždy skladujte na bezpečnom mieste mimo dosahu detí.
• Po akejkoľvek havárii vždy vyberte LiPo akumulátor z modelu.
• Dôkladne kontrolujte akumulátor aj konektory, či nevykazujú ani najmenšie poškodenie.
• Zabráňte vniknutiu elektrolytu do očí a zasiahnutiu pokožky. Zasiahnuté miesta ihneď umyte. Neupravujte konektory ani vodiče LiPo akumulátora.
• Pred nabíjaním aj prevádzkou vždy skontrolujte stav akumulátora.
• LiPo akumulátor neskratujte.
• Zabráňte priamemu kontaktu s vytekajúcim alebo poškodeným akumulátorom.
• Akumulátor nenabíjajte mimo odporúčaného rozsahu teplôt (0–45 °C).

Pozor

Články môžu byť po použití horúce. Pred ďalším nabíjaním nechajte akumulátor vychladnúť na izbovú teplotu.

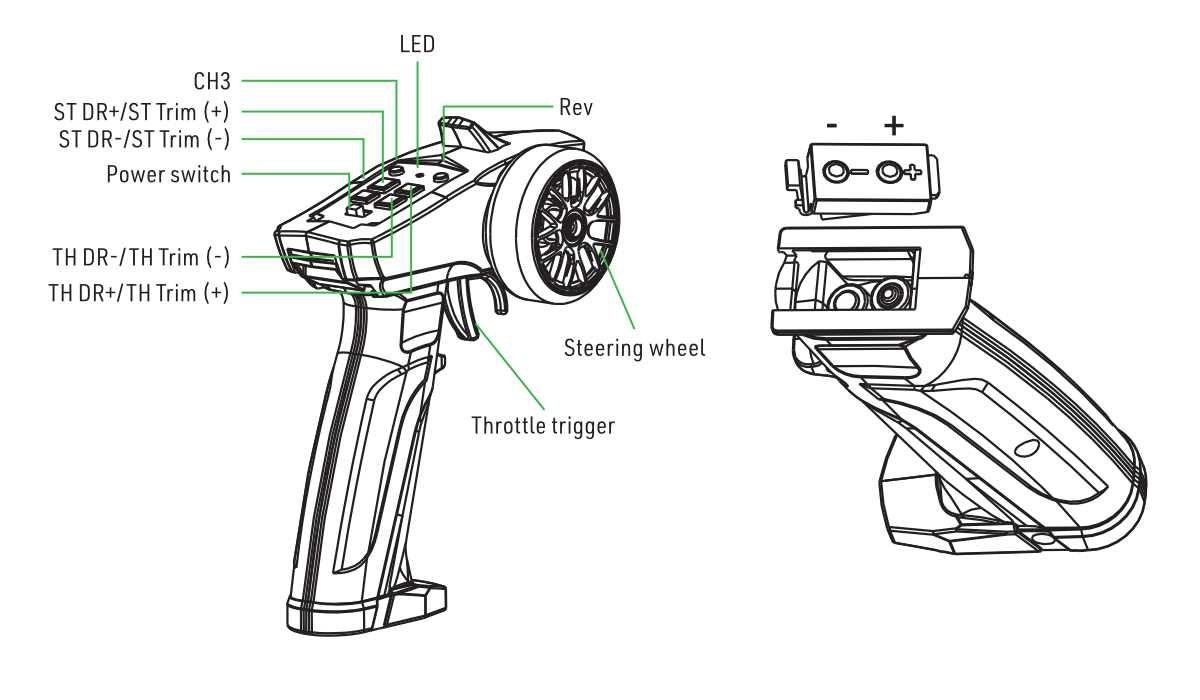

Ovládacie prvky vysielača

Vloženie batérií do vysielača

1. Odoberte kryt priestoru batérií.
2. Vložte štyri čerstvé alkalické batérie AAA alebo plne nabité NiMH akumulátory AAA podľa vyznačenej polarity a nasaďte kryt.

Poznámka

Batérie vymeňte, len čo začne blikať indikátor napájania alebo sa ozve pípanie.

Technické údaje

Vysielač

• Napájacie napätie: 4× AAA, 1,2 V NiMH alebo 1,5 V alkalické batérie
• Modulácia: FHSS
• Prevádzková frekvencia: 2,405–2,478 GHz
• Vyžiarený výkon: <20 dBm

Prijímač

• Napájacie napätie: 3,7 V (1S LiPo)
• Modulácia: FHSS
• Prevádzková frekvencia: 2,405–2,478 GHz
• Vyžiarený výkon: neuvedený

Pozor

Dodržte správnu polaritu batérií, aby ste nepoškodili vysielač. Pred dlhodobým uložením vysielača batérie AAA vyberte.

Párovanie vysielača a prijímača

Model podoprite tak, aby sa kolesá nedotýkali zeme. Nižšie uvedené poradie so zapnutím prijímača ako prvého platí iba pre párovanie; pri bežnej prevádzke zapínajte najprv vysielač.

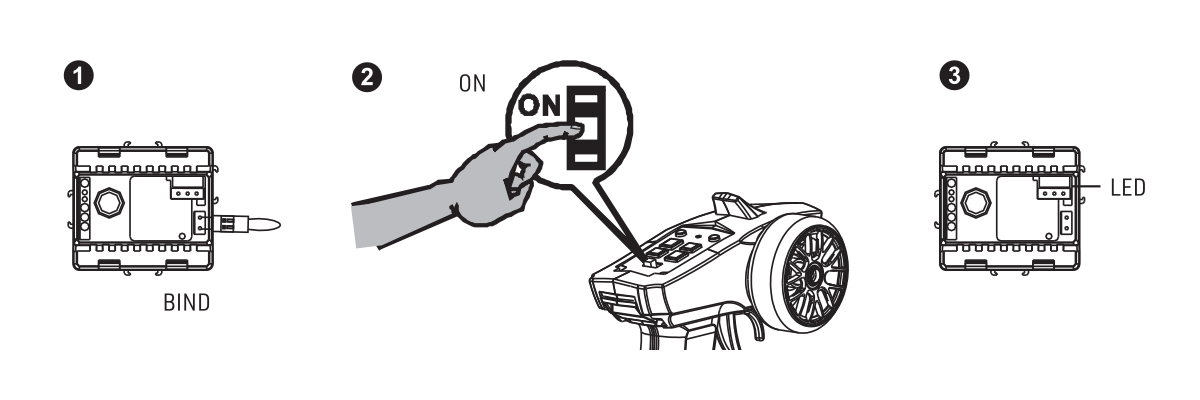

1. Pripojte prijímač k akumulátoru. Párovaciu prepojku zasuňte do zásuvky označenej „BIND“. Zapnite vypínač prijímača. LED krátko blikne, zhasne a znovu blikne. Bezprostredne pred jej ďalším rozsvietením vytiahnite párovaciu prepojku. LED začne rýchlo blikať.
2. Zapnite vysielač.
3. LED na prijímači by teraz mala trvalo svietiť; tým signalizuje dokončené párovanie.

Poznámka

Pomalé blikanie LED prijímača (približne raz za sekundu) znamená, že prijímač nezachytáva signál vysielača. Rýchle blikanie (približne dvakrát za sekundu) signalizuje režim párovania.

Funkcie vysielača

1. Odtlačením ovládača plynu dopredu spomalíte alebo zabrzdíte.
2. Pritiahnutím ovládača plynu k sebe zrýchlite jazdu dopredu.

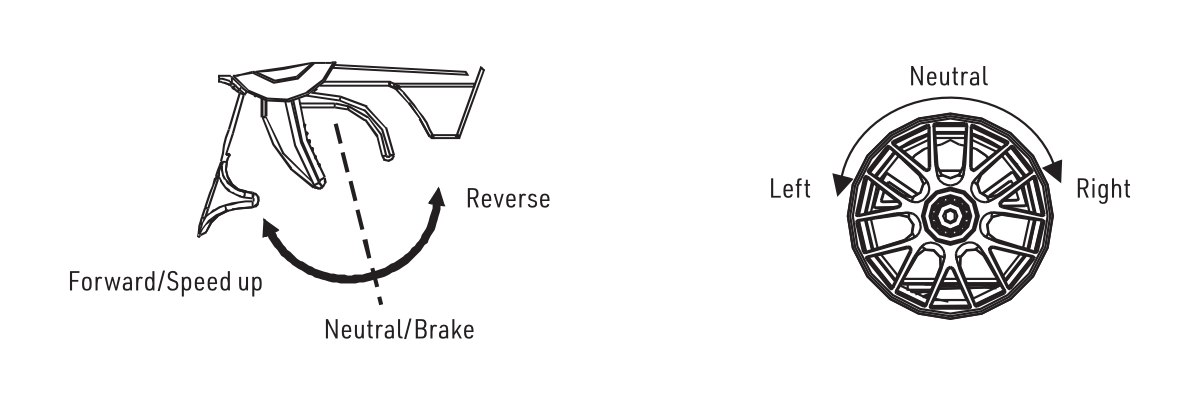

Obrázok označuje stredovú polohu ako neutrál/brzdu a odtlačenie ovládača dopredu ako smer na cúvanie. Pred jazdou overte reakcie modelu s kolesami nad zemou.

Pozor

Počas prevádzky udržiavajte medzi vysielačom a prijímačom vzdialenosť aspoň 40 cm.

Trim plynu: Ak sa model pohybuje dopredu alebo dozadu pri ovládači plynu v neutráli, stláčajte TH TRIM + alebo TH TRIM −, kým sa nezastaví.

Trim riadenia: Ak model zatáča s volantom v stredovej polohe, stláčajte ST TRIM + alebo ST TRIM −, kým nepôjde rovno.

Zapínanie a vypínanie

• Vždy zapnite vysielač pred zapnutím modelu.
• Vždy vypnite model a odpojte akumulátor PRED vypnutím vysielača.

Obrátenie zmyslu výchyliek

1. Riadenie: Ak model zatáča doprava pri otočení volantu doľava alebo naopak, otočte volant do krajnej polohy v ľubovoľnom smere a podržte ho. Súčasne stlačte a podržte tlačidlo REV; zmysel výchyliek riadenia sa obráti.
2. Plyn: Ak model cúva pri pritiahnutí ovládača plynu, podoprite ho s kolesami nad zemou, pritiahnite ovládač plynu naplno k sebe a podržte ho. Súčasne stlačte a podržte tlačidlo REV; zmysel výchyliek plynu sa obráti.

Veľkosť výchyliek

1. Riadenie: Otočte volant do krajnej polohy v ľubovoľnom smere a podržte ho. Tlačidlami ST TRIM + alebo ST TRIM − zväčšite alebo zmenšite výchylku riadenia. Ak riadenie nereaguje, držte volant v krajnej polohe a opakovane stláčajte ST TRIM +.
2. Plyn: Podoprite model s kolesami nad zemou, pritiahnite ovládač plynu naplno k sebe a podržte ho. Tlačidlami TH TRIM + alebo TH TRIM − zväčšite alebo zmenšite výchylku plynu. Ak plyn nereaguje, držte ovládač naplno pritiahnutý a opakovane stláčajte TH TRIM +.

Poznámka

Ak riadenie reaguje, ale plyn nie, alebo naopak, môže byť príčinou nastavená veľkosť výchyliek. Skontrolujte a upravte ju podľa postupu vyššie.

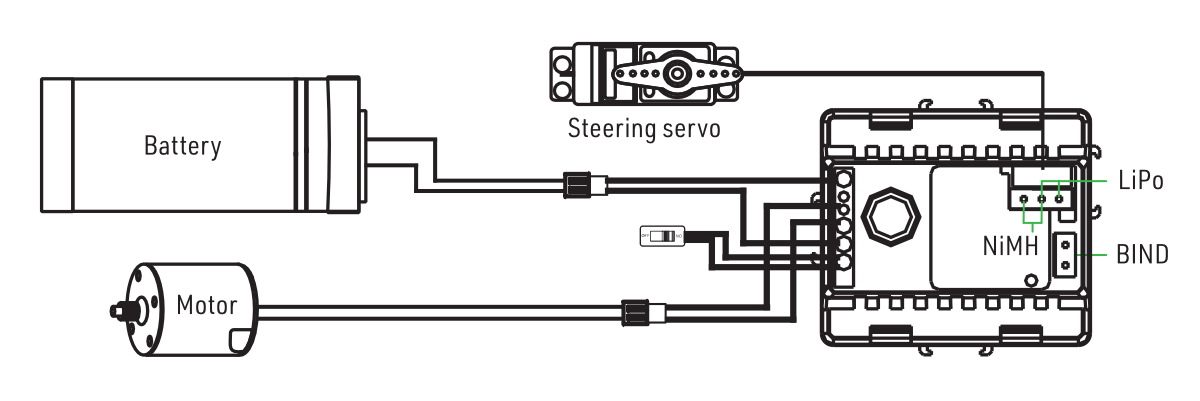

Schéma zapojenia elektroniky

Pri zmenách zapojenia nechajte akumulátor odpojený. Skontrolujte vyznačenú polaritu a nastavenie typu akumulátora. S dodaným LiPo akumulátorom použite nastavenie LiPo.

Údržba

Pred údržbou odpojte pohonný akumulátor.

Riadna údržba je veľmi dôležitá. Po jazde vždy vykonajte potrebnú údržbu, aby model pri ďalšom použití bez problémov fungoval.

• Dôkladne odstráňte všetky nečistoty, zvlášť zo zavesenia kolies, pohonných hriadeľov a mechanizmu riadenia.

• Skontrolujte všetky súčasti a skrutky, či nie sú uvoľnené, poškodené alebo nechýbajú.

• Pred jazdou aj po nej overte, že sú kolesá pevne upevnené a pohyblivé časti sa voľne pohybujú. Podľa potreby použite jemnú vazelínu určenú pre plastové prevody.

• Na čistenie nepoužívajte agresívne chemikálie ani rozpúšťadlá; môžu poškodiť elektroniku a plastové diely. Použite stlačený vzduch, mäkký štetec alebo zubnú kefku.

• Bez schválenia neaplikujte vodovzdorné spreje ani nátery. Elektroniku chráňte pred extrémnymi teplotami, vlhkosťou, prachom, nárazmi a dlhodobým priamym slnečným svetlom.

• Motory, servá a prevody podliehajú bežnému opotrebovaniu a počas životnosti modelu môžu vyžadovať výmenu.

Rozložené pohľady

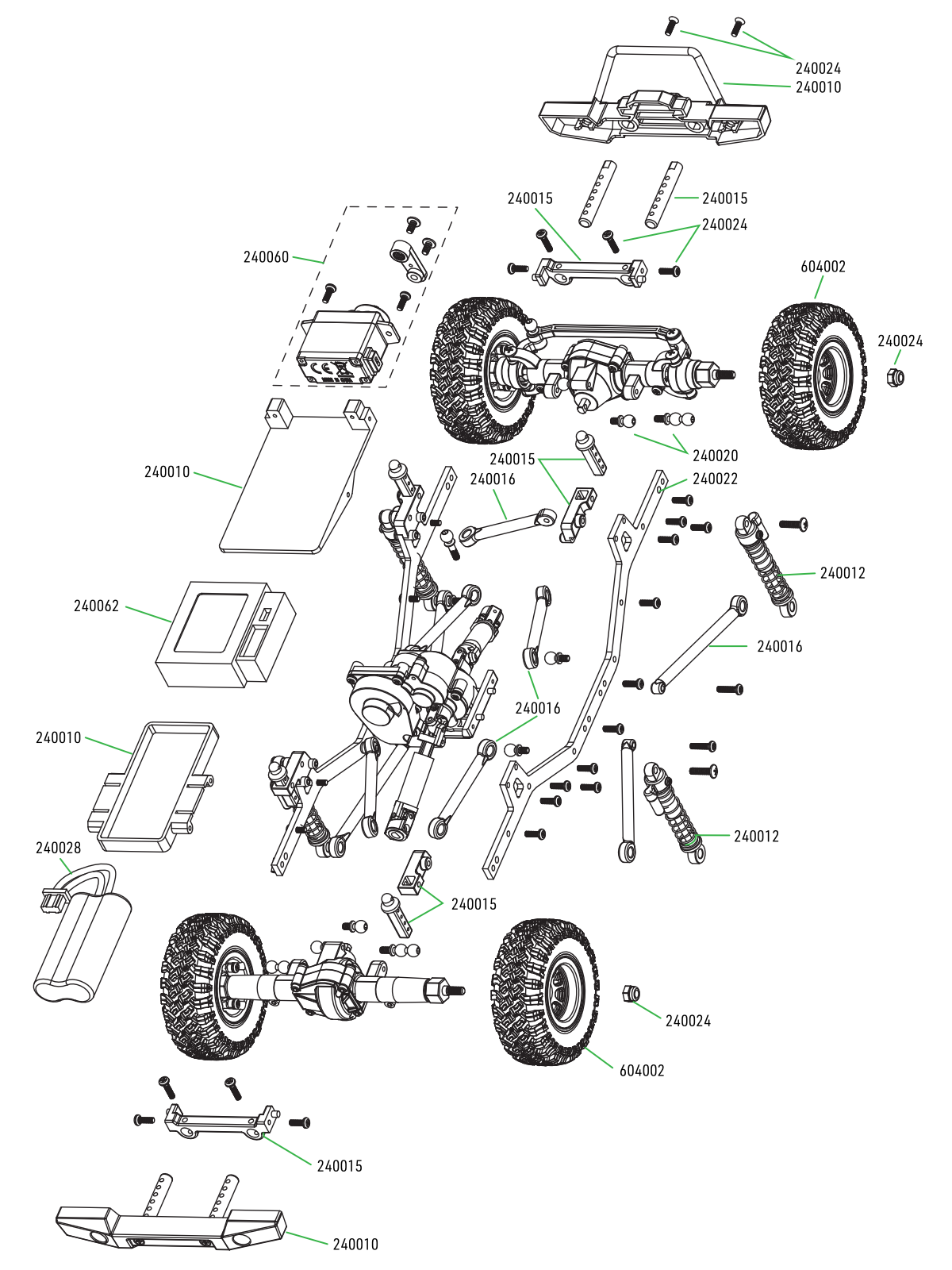

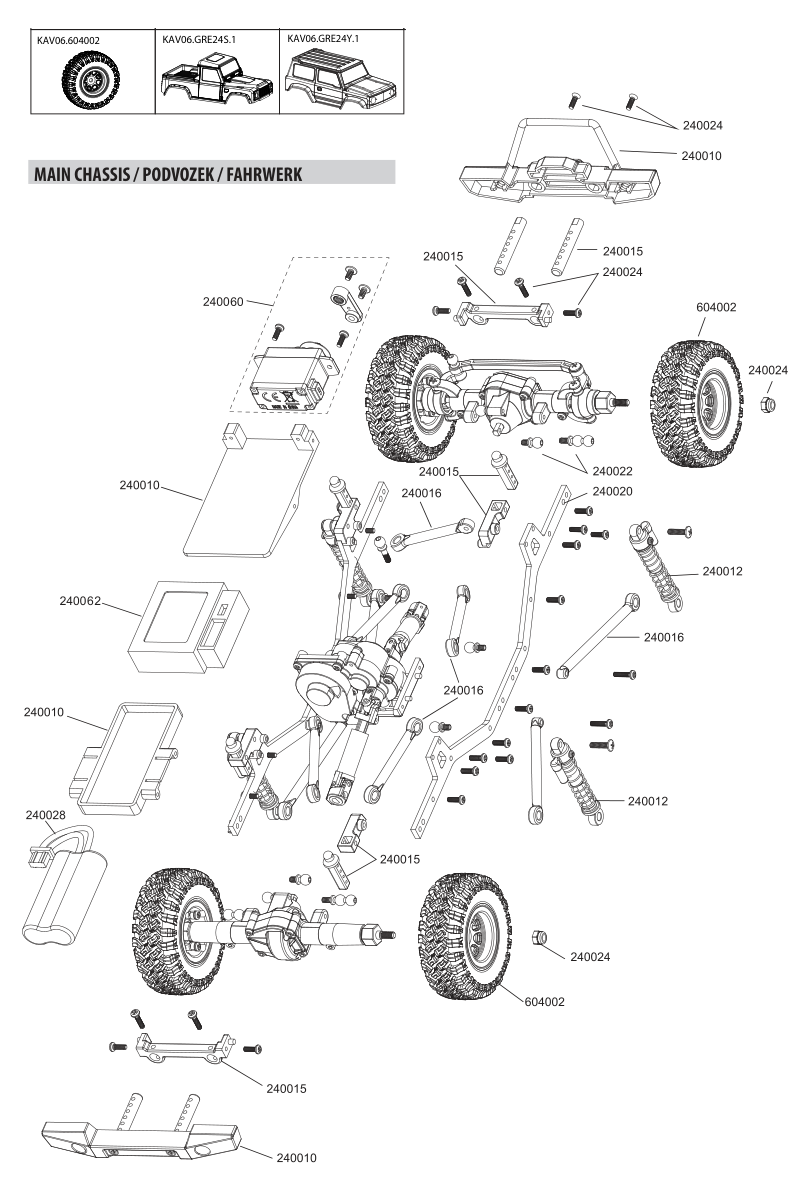

Hlavné šasi

(Obr. 20)

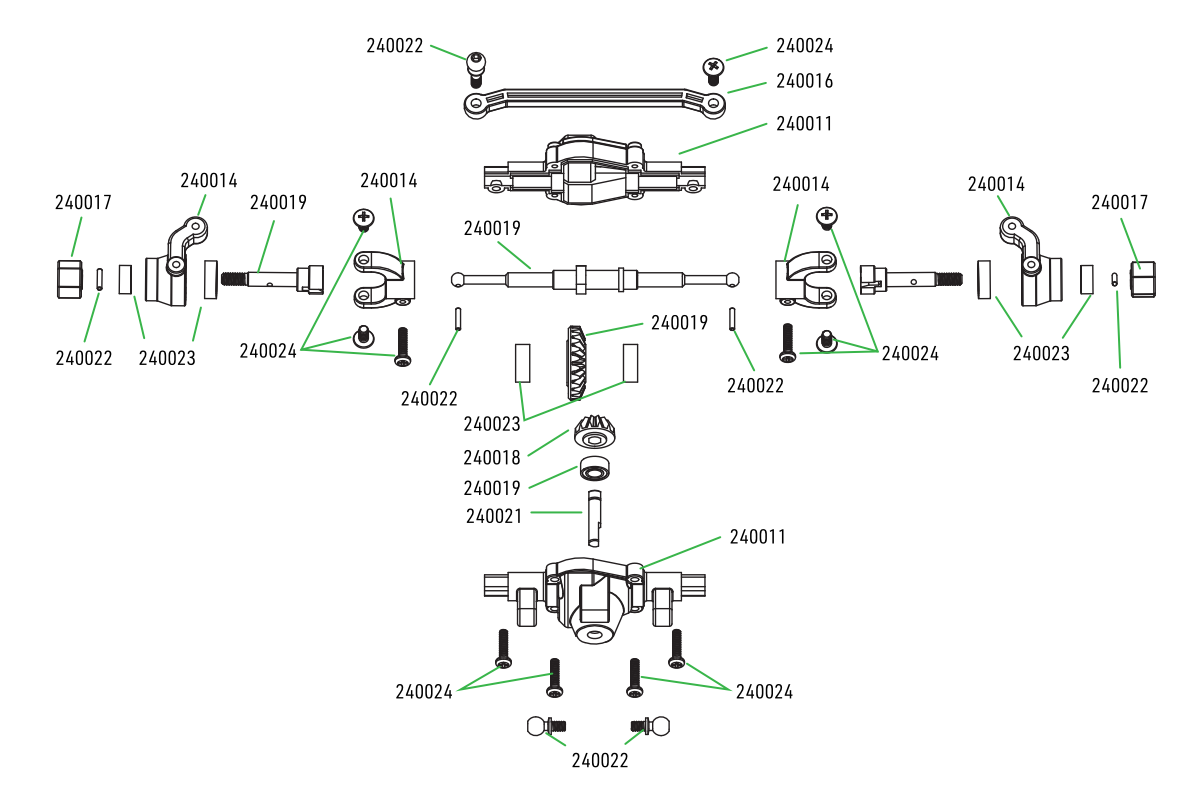

Predná náprava

(Obr. 21)

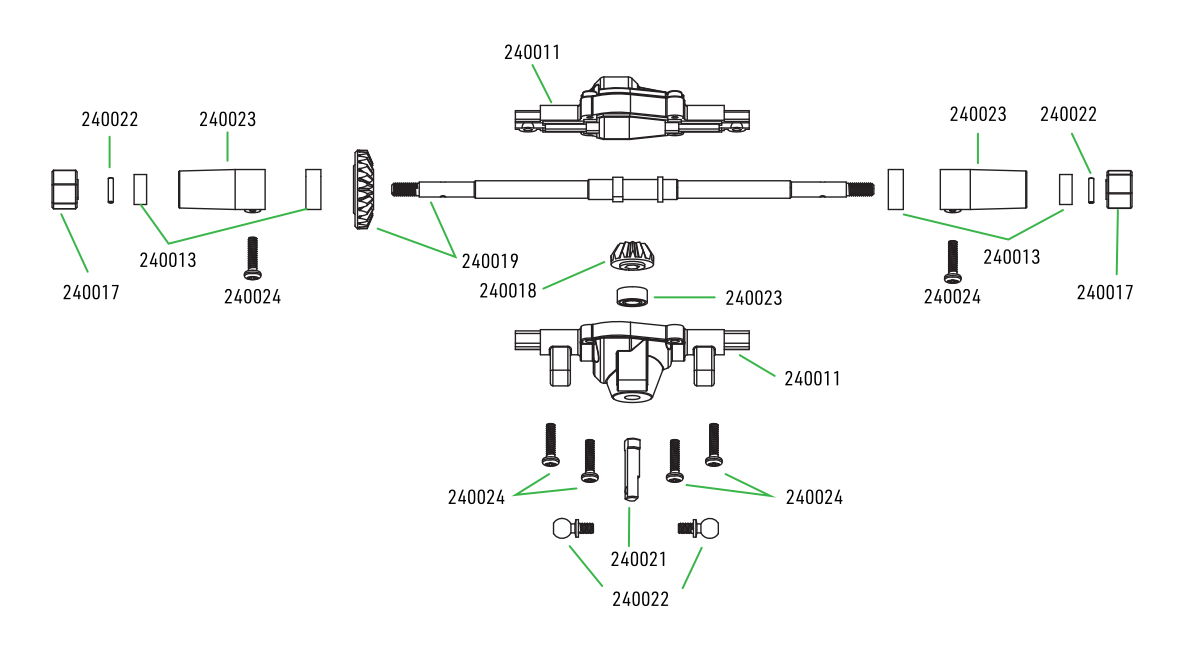

Zadná náprava

(Obr. 22)

Príloha

Pôvodné výkresy a náhradné diely

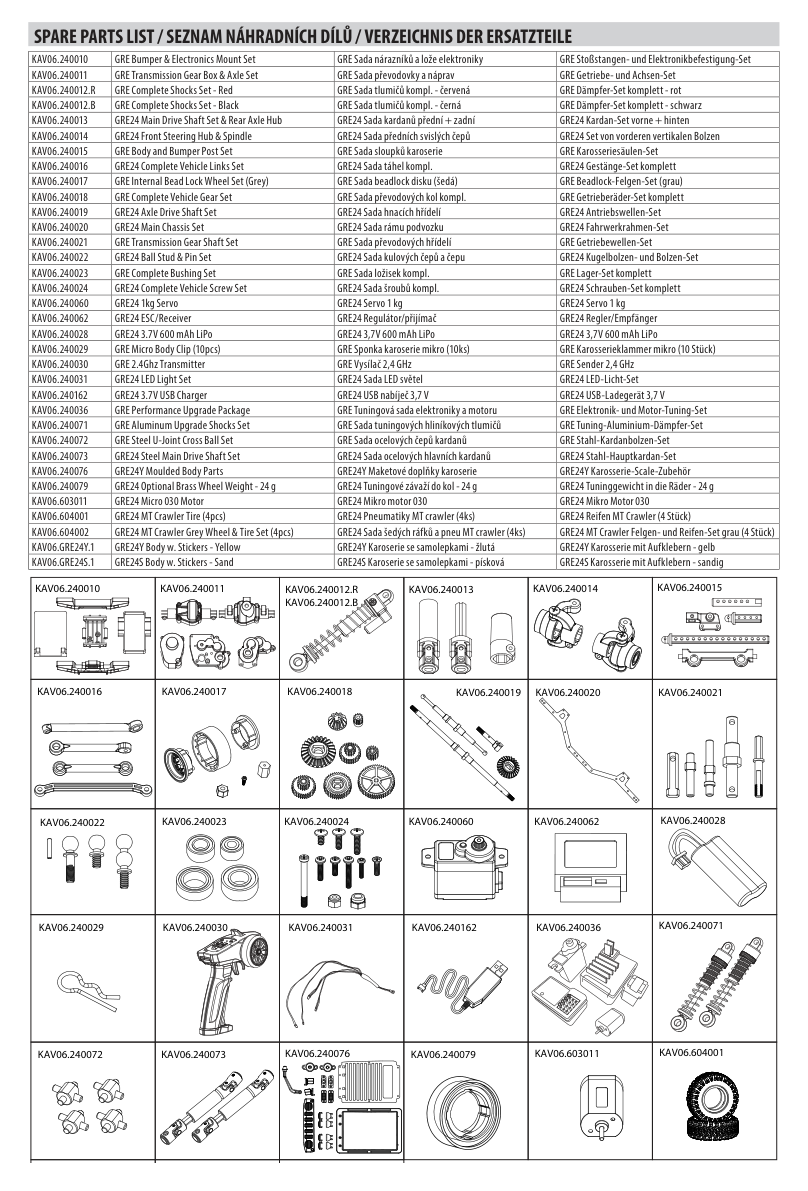

Prehľad náhradných dielov

Kód dielu	Popis
KAV06.240010	GRE súprava nárazníkov a lôžka elektroniky
KAV06.240011	GRE súprava prevodovky a náprav
KAV06.240012.R	GRE kompletná súprava tlmičov – červená
KAV06.240012.B	GRE kompletná súprava tlmičov – čierna
KAV06.240013	GRE24 súprava hlavných kardanov a náboja zadnej nápravy
KAV06.240014	GRE24 súprava predných otočných závesov a čapov
KAV06.240015	GRE súprava stĺpikov karosérie a nárazníkov
KAV06.240016	GRE24 kompletná súprava tiahiel
KAV06.240017	GRE súprava diskov s vnútorným uchytením beadlock (sivá)
KAV06.240018	GRE kompletná súprava prevodových kolies
KAV06.240019	GRE24 súprava hnacích hriadeľov náprav
KAV06.240020	GRE24 súprava rámu podvozka
KAV06.240021	GRE súprava prevodových hriadeľov
KAV06.240022	GRE24 súprava guľových čapov a čapov
KAV06.240023	GRE kompletná súprava puzdier
KAV06.240024	GRE24 kompletná súprava skrutiek
KAV06.240060	GRE24 servo, udávaná hodnota 1 kg
KAV06.240062	GRE24 regulátor/prijímač
KAV06.240028	GRE24 LiPo 3,7 V, 600 mAh
KAV06.240029	GRE mikro sponky karosérie (10 ks)
KAV06.240030	GRE vysielač 2,4 GHz
KAV06.240031	GRE24 súprava LED svetiel
KAV06.240162	GRE24 USB nabíjač 3,7 V
KAV06.240036	GRE tuningová súprava elektroniky a motora
KAV06.240071	GRE súprava tuningových hliníkových tlmičov
KAV06.240072	GRE súprava oceľových čapov kardanov
KAV06.240073	GRE24 súprava oceľových hlavných kardanov
KAV06.240076	GRE24Y maketové doplnky karosérie
KAV06.240079	GRE24 tuningové mosadzné závažie do kolies – 24 g
KAV06.603011	GRE24 mikro motor 030
KAV06.604001	GRE24 pneumatiky MT crawler (4 ks)
KAV06.604002	GRE24 súprava sivých ráfikov a pneumatík MT crawler (4 ks)
KAV06.GRE24Y.1	GRE24Y karoséria so samolepkami – žltá
KAV06.GRE24S.1	GRE24S karoséria so samolepkami – piesková

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

Týmto KAVAN Europe s.r.o. vyhlasuje, že model auta KAVAN GRE-24 s RC súpravou je v súlade so smernicou 2014/53/EU. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.

Záruka

Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka zodpovedajúca aktuálne platným právnym predpisom vo vašej krajine. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste výrobok zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, obrátenou polaritou, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou vykonanou neoprávnenou osobou, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami či opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. alebo autorizovaným servisom, náhodným či úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo uvedených špecifikácií alebo v spojení so zariadeniami iných výrobcov. Dôkladne si prečítajte príslušné informácie v dokumentácii výrobku.
