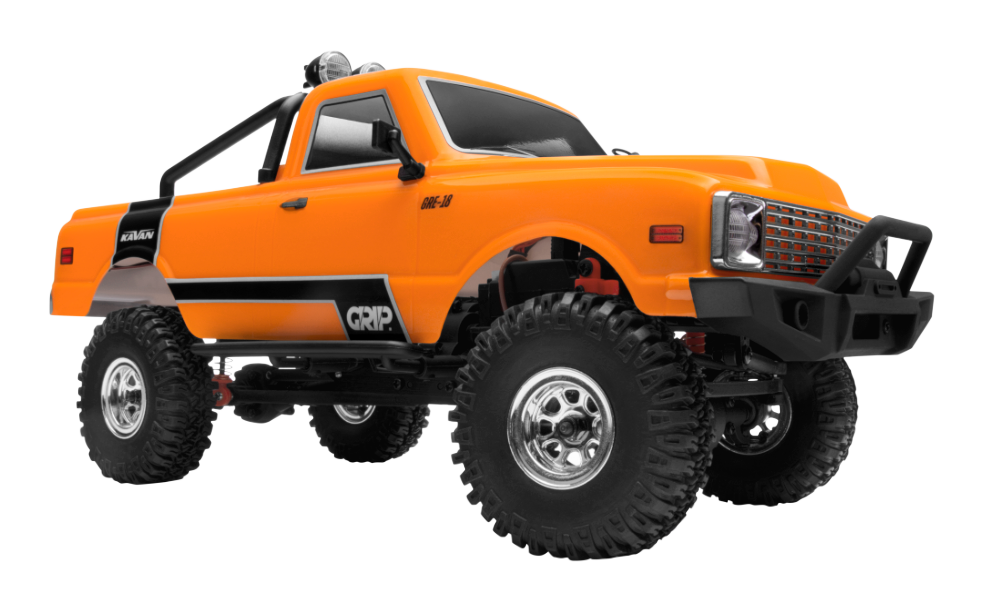

GRE-18 oranžová

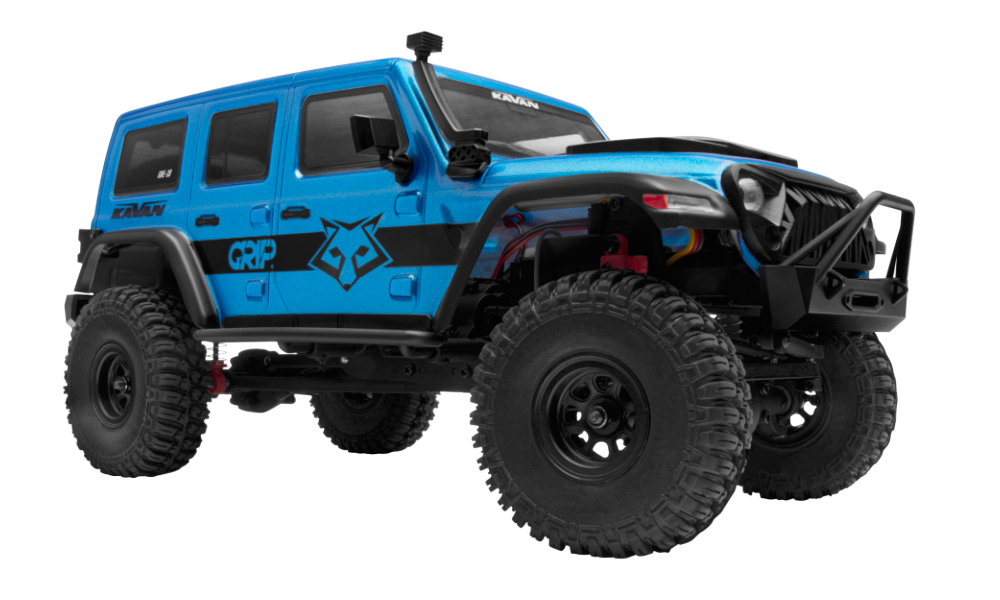

GRE-18 modrá
Úvod
KAVAN GRE-18 je terénny model typu crawler s pohonom všetkých kolies v mierke 1:18, dodávaný pripravený na jazdu (RTR). Tento návod opisuje prípravu, nastavenie RC súpravy, prevádzku, údržbu a náhradné diely pre oranžový a modrý variant.
Technické údaje
| Mierka | 1:18 |
|---|---|
| Pohon | Crawler s pohonom všetkých kolies (4WD) |
| Napájanie pohonu/prijímača | 7,4 V (2S LiPo) |
| Napájanie vysielača | 4× AAA alkalické batérie (1,5 V) alebo NiMH akumulátory (1,2 V) |
| Modulácia | FHSS |
| Prevádzková frekvencia | 2,405–2,478 GHz |
| Vyžiarený výkon vysielača | <20 dBm |
| Teplota pri nabíjaní akumulátora | 0–45 °C |
Upozornenia
- Toto nie je hračka! Model je určený na samostatné prevádzkovanie osobami staršími ako 15 rokov. Mladší používatelia vyžadujú náležitý dohľad dospelej osoby.
- Nebezpečné prevádzkovanie alebo údržba tohto modelu môžu viesť k zraneniu osôb.
- Poškodené súčasti nahrádzajte iba originálnymi náhradnými dielmi. Osobitnú pozornosť venujte správnej polarite všetkých vodičov v modeli.
- Používajte iba schválené dvojčlánkové (2S, 7,4 V) lítium-polymérové akumulátory. Akumulátor neprebíjajte ani nadmerne nevybíjajte, inak hrozí požiar. Ak sa pri nabíjaní silno zahreje, nabíjanie ihneď prerušte a akumulátor odpojte od nabíjača. Pri nabíjaní ho nikdy nenechávajte bez dozoru. Ak si nie ste istí správnym postupom nabíjania, poraďte sa so skúsenými modelármi. Nikdy nedovoľte deťom nabíjať akumulátor bez dohľadu dospelej osoby.
- Motor sa počas prevádzky zahrieva. Medzi jazdami nechajte model 10–15 minút vychladnúť. Predĺžite tým jeho životnosť.
- Pri výbere miesta na jazdu sa riaďte zdravým rozumom. Nejazdite po uliciach, parkoviskách ani inde, kde by ste sa mohli stretnúť so skutočným autom, ľuďmi alebo zvieratami. Nejazdite v blízkosti elektrického vedenia, mobilných či rádiových vysielačov, hlbokej vody ani v nestabilnom teréne. Za svoje konanie nesie výhradnú zodpovednosť obsluha.
- Výrobok obsahuje citlivé elektronické súčasti. Chráňte ho pred vlhkosťou a nečistotami. Po vystavení vlhkému prostrediu sa pred ďalším použitím uistite, že elektronika úplne vyschla.
- Pred jazdou vždy skontrolujte dosah RC súpravy, aby ste predišli poškodeniu modelu v dôsledku straty signálu alebo rušenia.
- Model prevádzkujte s ohľadom na svoje schopnosti. Ak by jeho vyzdvihnutie z určitého miesta bolo nebezpečné, neriskujte kvôli nemu zranenie.
- Vždy najprv zapnite vysielač a až potom pripojte akumulátor v modeli. Pri vypínaní najprv vypnite vypínač prijímača, potom vždy odpojte akumulátor a až nakoniec vypnite vysielač. Pri opačnom poradí sa model môže vymknúť kontrole a spôsobiť vážne škody.
- Nenechajte napájacie články vysielača príliš vybiť, inak hrozí strata kontroly nad modelom.
- Plasty modelu sú horľavé a pri extrémnom teple či chlade sa môžu poškodiť alebo deformovať. Neskladujte model pri zdrojoch tepla, napríklad rúre alebo kúrení. Skladujte ho vnútri, v suchu a pri izbovej teplote.
- Nikdy neskracujte anténu prijímača; mohlo by to znížiť dosah RC súpravy.
Hlavná časť

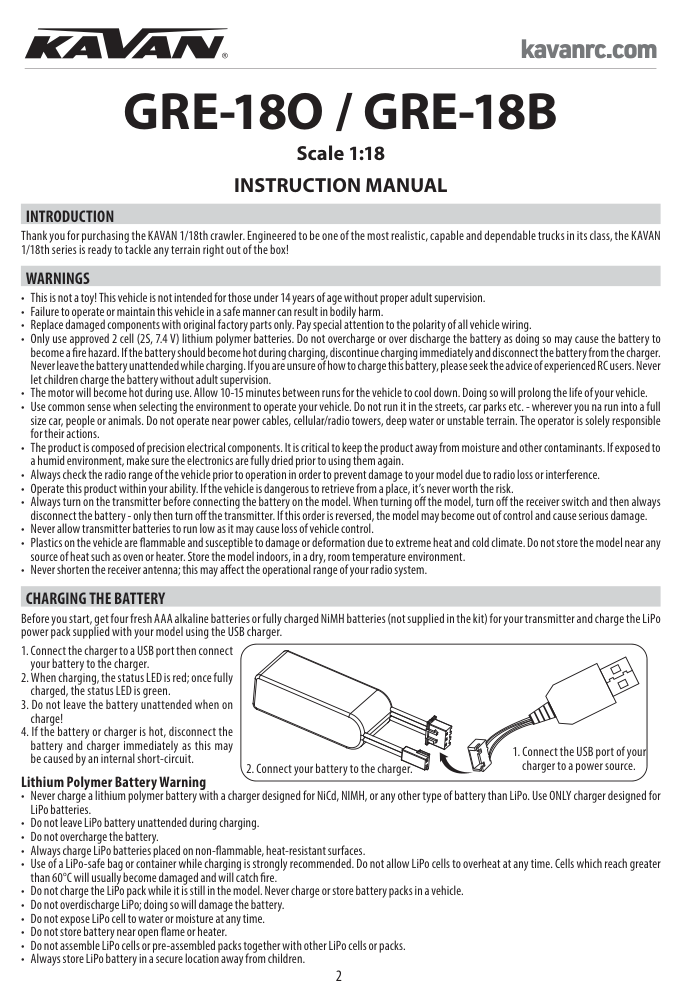

Nabíjanie akumulátora
Skôr ako začnete, pripravte si do vysielača štyri čerstvé alkalické batérie AAA alebo plne nabité NiMH akumulátory (nie sú súčasťou súpravy) a pomocou USB nabíjača nabite pohonný LiPo akumulátor dodaný s modelom.
- Zapojte nabíjač do USB portu a potom k nemu pripojte akumulátor.
- Počas nabíjania svieti indikačná LED načerveno. Po úplnom nabití sa rozsvieti nazeleno.
- Pri nabíjaní nenechávajte akumulátor bez dozoru!
- Ak je akumulátor alebo nabíjač horúci, oba ihneď odpojte; príčinou môže byť vnútorný skrat.
Bezpečné používanie lítium-polymérových akumulátorov
- Lítium-polymérový akumulátor nikdy nenabíjajte nabíjačom určeným pre NiCd, NiMH ani iný typ než LiPo. Používajte výhradne nabíjač určený pre LiPo akumulátory.
- Pri nabíjaní nenechávajte LiPo akumulátor bez dozoru.
- Akumulátor neprebíjajte.
- LiPo akumulátory vždy nabíjajte na nehorľavom podklade odolnom vysokým teplotám.
- Pri nabíjaní dôrazne odporúčame používať ochranný vak LiPo-Safe alebo vhodný kontajner. LiPo články sa nesmú prehriať. Pri teplote nad 60 °C pravdepodobne dôjde k ich poškodeniu a hrozí požiar.
- LiPo akumulátor nenabíjajte v modeli. Akumulátory nikdy nenabíjajte ani neskladujte vo vozidle.
- LiPo akumulátor nadmerne nevybíjajte, inak ho poškodíte.
- LiPo články nikdy nevystavujte vode ani vlhkosti.
- Akumulátor neskladujte pri otvorenom ohni alebo kúrení.
- Nespájajte LiPo články ani hotové súpravy s ďalšími LiPo článkami alebo súpravami.
- LiPo akumulátory vždy skladujte na bezpečnom mieste mimo dosahu detí.
- Po akejkoľvek havárii vždy vyberte LiPo akumulátor z modelu.
- Dôkladne kontrolujte akumulátor aj konektory, či nevykazujú ani najmenšie poškodenie.
- Zabráňte vniknutiu elektrolytu do očí a zasiahnutiu pokožky. Zasiahnuté miesta ihneď umyte. Neupravujte konektory ani vodiče LiPo akumulátora.
- Pred nabíjaním aj prevádzkou vždy skontrolujte stav akumulátora.
- LiPo akumulátor neskratujte.
- Zabráňte priamemu kontaktu s vytekajúcim alebo poškodeným akumulátorom.
- Akumulátor nenabíjajte mimo odporúčaného rozsahu teplôt (0–45 °C).
Články môžu byť po použití horúce. Pred ďalším nabíjaním nechajte akumulátor vychladnúť na izbovú teplotu.
Vybratie a výmena pohonného akumulátora
- Vypnite model.

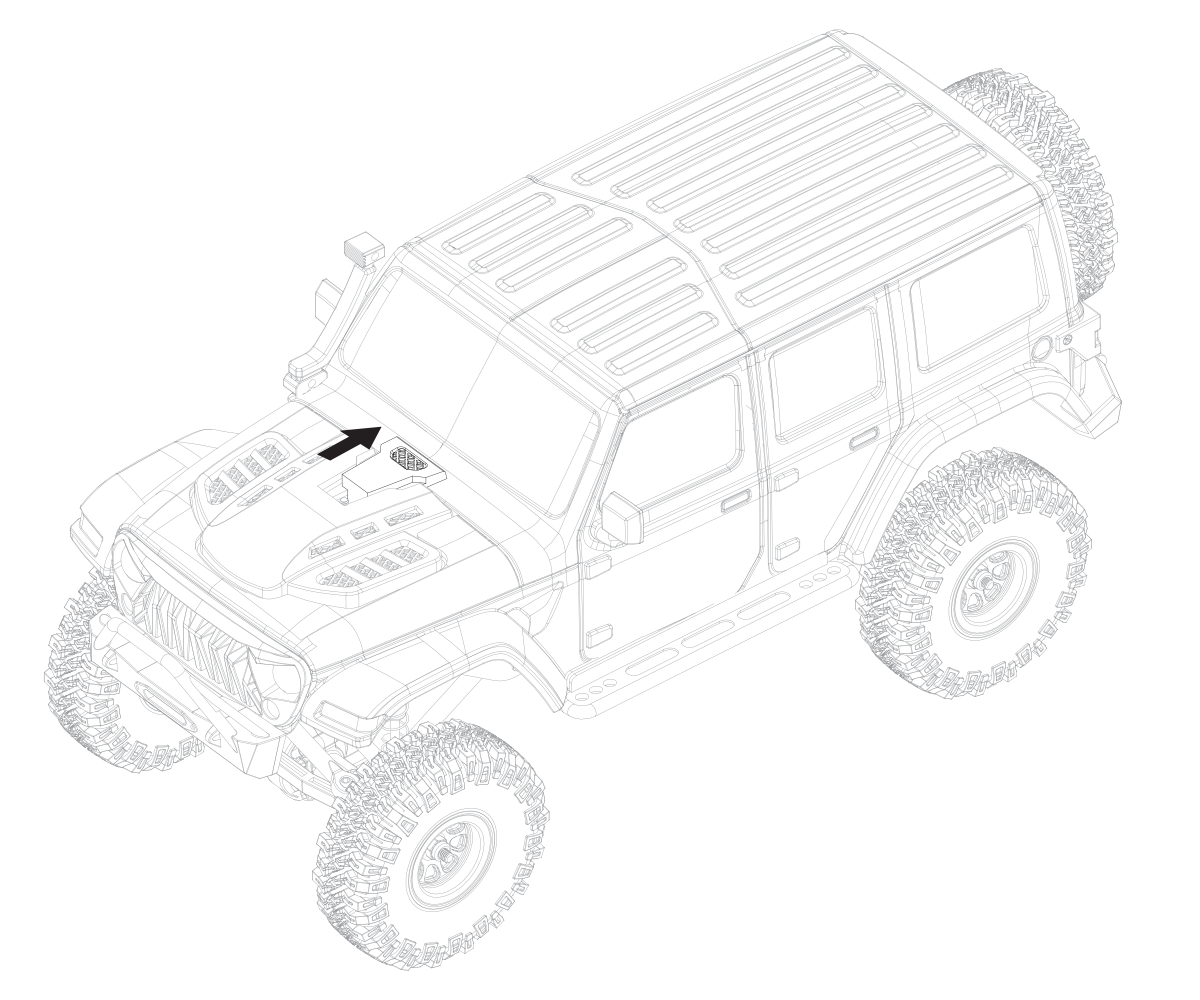

- Stlačte poistku karosérie a odistite ju. (Obr. 1)

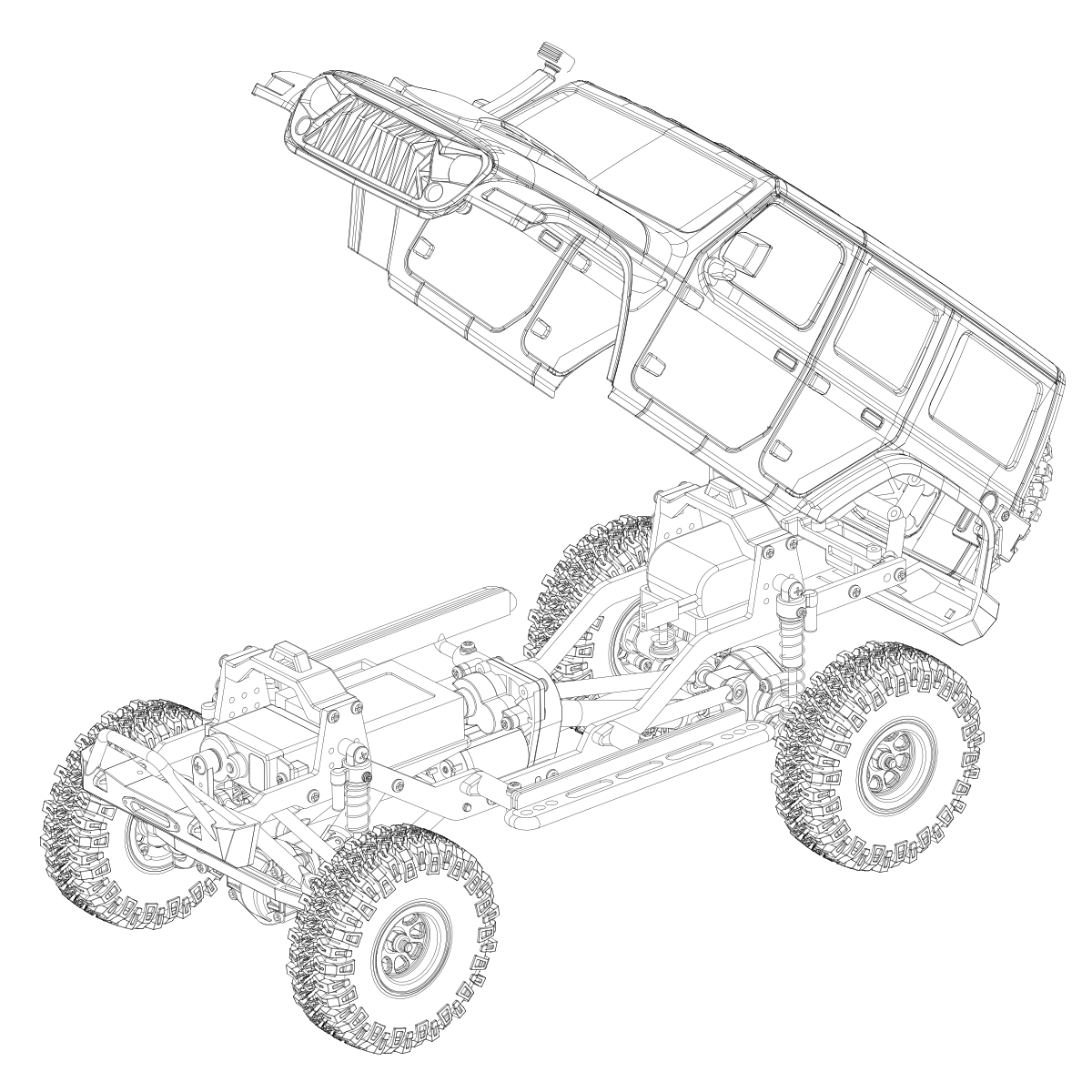

- Odklopte karosériu, aby ste získali prístup k priestoru akumulátora. (Obr. 2)
- Odpojte akumulátor.

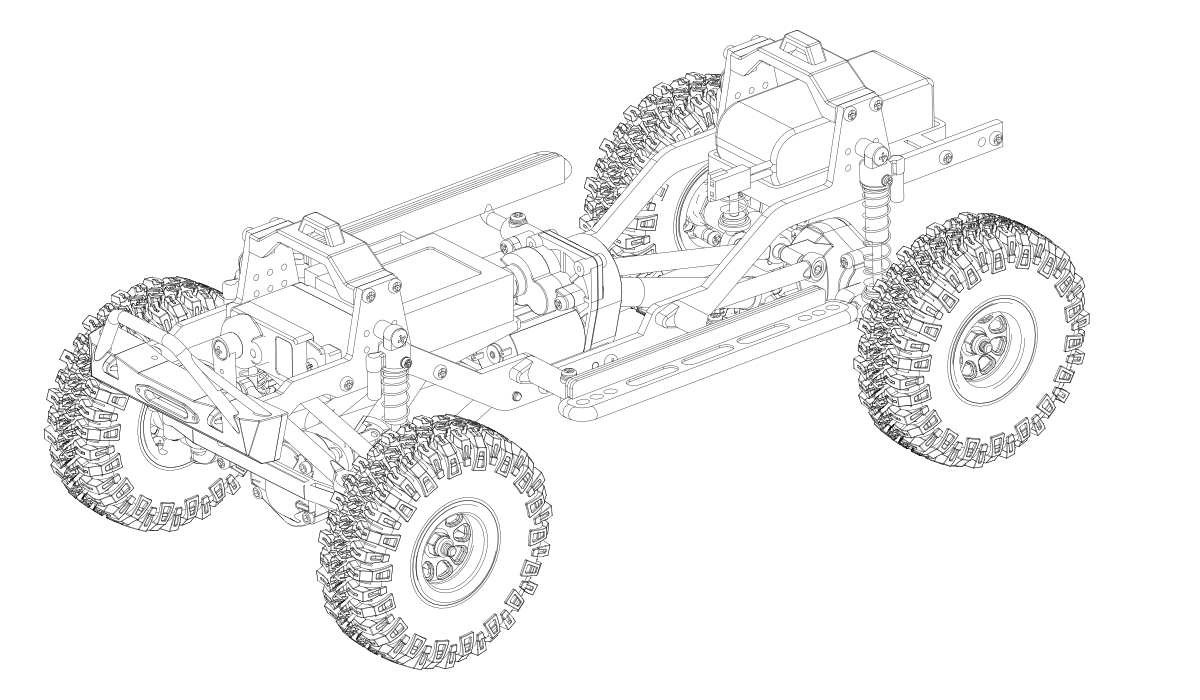

- Uvoľnite držiak akumulátora a akumulátor vyberte. Nabitý akumulátor bezpečne upevnite, vodiče veďte mimo pohyblivých dielov a potom karosériu zatvorte a zaistite. (Obr. 3)
Akumulátor nikdy nenabíjajte vnútri modelu.

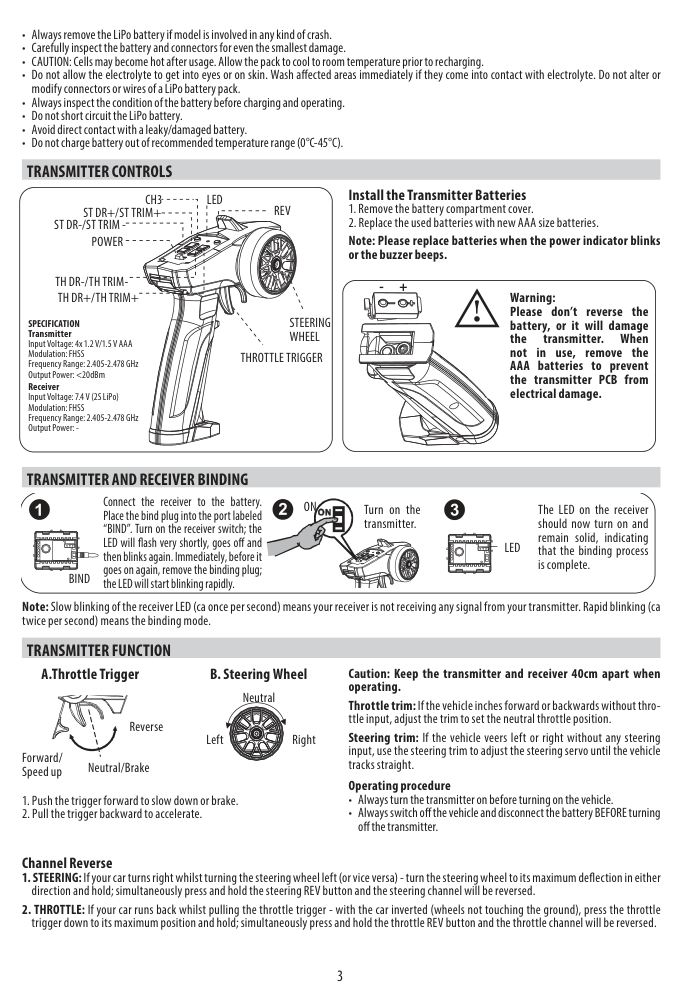

Ovládacie prvky vysielača
Vloženie batérií do vysielača
- Odoberte kryt priestoru batérií.
- Vložte štyri čerstvé alkalické batérie AAA alebo plne nabité NiMH akumulátory AAA podľa vyznačenej polarity a nasaďte kryt.
Batérie vymeňte, len čo začne blikať indikátor napájania alebo sa ozve pípanie.
Technické údaje
Vysielač
- Napájacie napätie: 4× AAA, 1,2 V NiMH alebo 1,5 V alkalické batérie
- Modulácia: FHSS
- Prevádzková frekvencia: 2,405–2,478 GHz
- Vyžiarený výkon: <20 dBm
Prijímač
- Napájacie napätie: 7,4 V (2S LiPo)
- Modulácia: FHSS
- Prevádzková frekvencia: 2,405–2,478 GHz
- Vyžiarený výkon: neuvedený
Dodržte správnu polaritu batérií, aby ste nepoškodili vysielač. Pred dlhodobým uložením vysielača batérie AAA vyberte.
Párovanie vysielača a prijímača
Pozrite (Obr. 5). Model podoprite tak, aby sa kolesá nedotýkali zeme. Nižšie uvedené poradie so zapnutím prijímača ako prvého platí iba pre párovanie; pri bežnej prevádzke zapínajte najprv vysielač.
- Pripojte prijímač k akumulátoru. Párovaciu prepojku zasuňte do zásuvky označenej „BIND“. Zapnite vypínač prijímača. LED krátko blikne, zhasne a znovu blikne. Bezprostredne pred jej ďalším rozsvietením vytiahnite párovaciu prepojku. LED začne rýchlo blikať.
- Zapnite vysielač.
- LED na prijímači by teraz mala trvalo svietiť; tým signalizuje dokončené párovanie.
Pomalé blikanie LED prijímača (približne raz za sekundu) znamená, že prijímač nezachytáva signál vysielača. Rýchle blikanie (približne dvakrát za sekundu) signalizuje režim párovania.
Funkcie vysielača
- Odtlačením ovládača plynu dopredu spomalíte alebo zabrzdíte.
- Pritiahnutím ovládača plynu k sebe zrýchlite jazdu dopredu.
Obrázok označuje stredovú polohu ako neutrál/brzdu a odtlačenie ovládača dopredu ako smer na cúvanie. Pred jazdou overte reakcie modelu s kolesami nad zemou. (Obr. 5)
Počas prevádzky udržiavajte medzi vysielačom a prijímačom vzdialenosť aspoň 40 cm.
Trim plynu: Ak sa model pohybuje dopredu alebo dozadu pri ovládači plynu v neutráli, stláčajte TH TRIM + alebo TH TRIM −, kým sa nezastaví.
Trim riadenia: Ak model zatáča s volantom v stredovej polohe, stláčajte ST TRIM + alebo ST TRIM −, kým nepôjde rovno.
Zapínanie a vypínanie
- Vždy zapnite vysielač pred zapnutím modelu.
- Vždy vypnite model a odpojte akumulátor PRED vypnutím vysielača.
Obrátenie zmyslu výchyliek
- Riadenie: Ak model zatáča doprava pri otočení volantu doľava alebo naopak, otočte volant do krajnej polohy v ľubovoľnom smere a podržte ho. Súčasne stlačte a podržte tlačidlo REV; zmysel výchyliek riadenia sa obráti.
- Plyn: Ak model cúva pri pritiahnutí ovládača plynu, podoprite ho s kolesami nad zemou, pritiahnite ovládač plynu naplno k sebe a podržte ho. Súčasne stlačte a podržte tlačidlo REV; zmysel výchyliek plynu sa obráti.
Veľkosť výchyliek

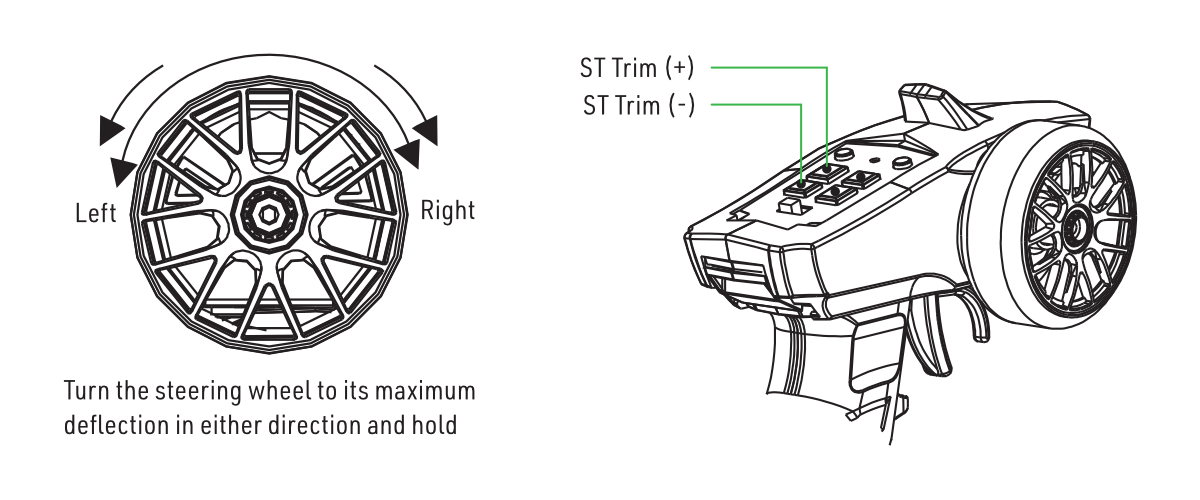

- Riadenie: Otočte volant do krajnej polohy v ľubovoľnom smere a podržte ho. Tlačidlami ST TRIM + alebo ST TRIM − zväčšite alebo zmenšite výchylku riadenia. Ak riadenie nereaguje, držte volant v krajnej polohe a opakovane stláčajte ST TRIM +.

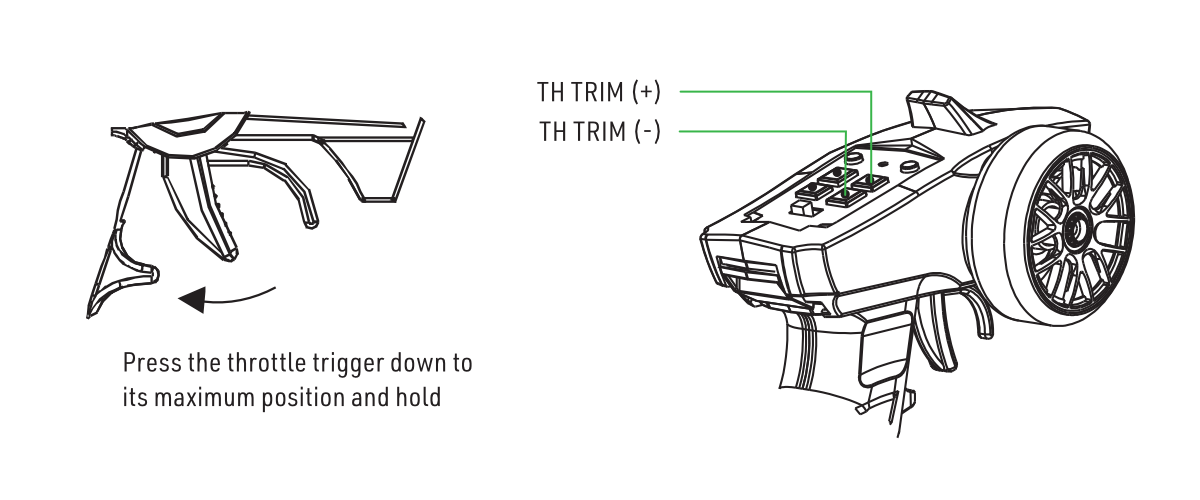

- Plyn: Podoprite model s kolesami nad zemou, pritiahnite ovládač plynu naplno k sebe a podržte ho. Tlačidlami TH TRIM + alebo TH TRIM − zväčšite alebo zmenšite výchylku plynu. Ak plyn nereaguje, držte ovládač naplno pritiahnutý a opakovane stláčajte TH TRIM +.
Ak riadenie reaguje, ale plyn nie, alebo naopak, môže byť príčinou nastavená veľkosť výchyliek. Skontrolujte a upravte ju podľa postupu vyššie.

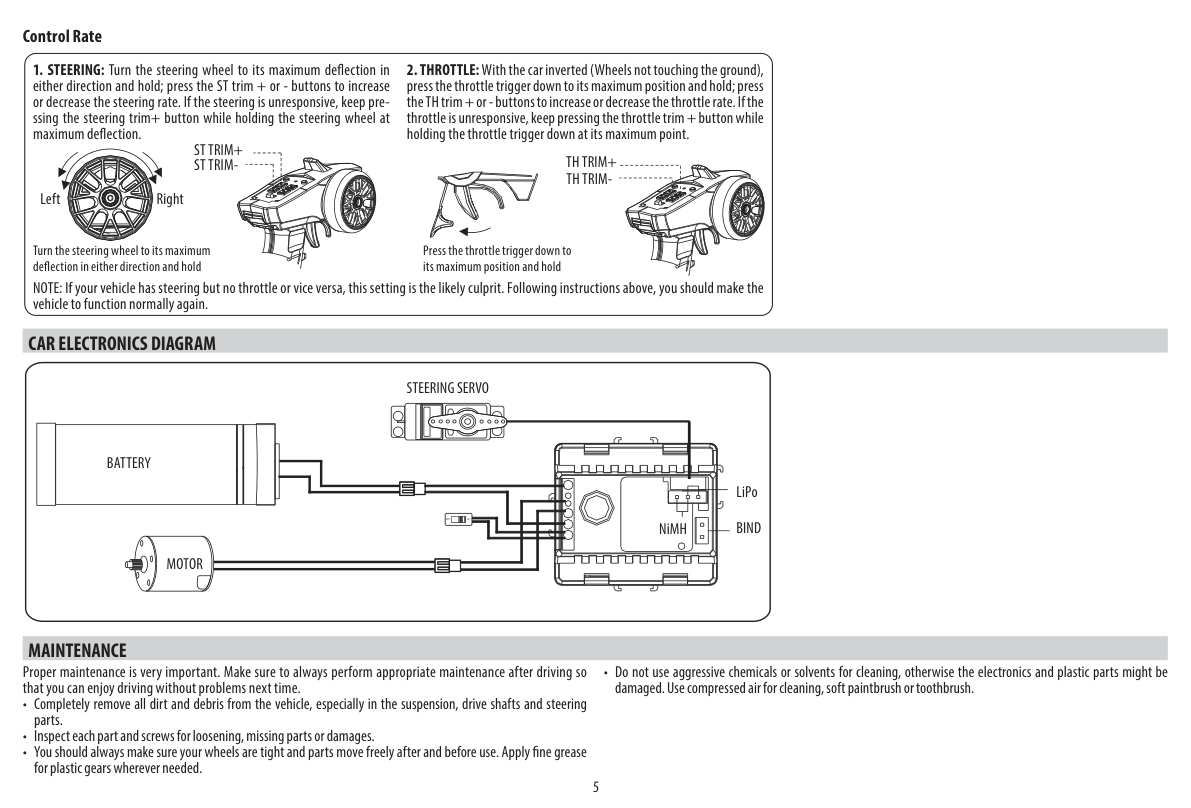

Schéma zapojenia elektroniky
Pri zmenách zapojenia nechajte akumulátor odpojený. Skontrolujte vyznačenú polaritu a nastavenie typu akumulátora. S dodaným LiPo akumulátorom použite nastavenie LiPo.
Údržba
Pred údržbou odpojte pohonný akumulátor.
Riadna údržba je veľmi dôležitá. Po jazde vždy vykonajte potrebnú údržbu, aby model pri ďalšom použití bez problémov fungoval.
-
Dôkladne odstráňte všetky nečistoty, zvlášť zo zavesenia kolies, pohonných hriadeľov a mechanizmu riadenia.
-
Skontrolujte všetky súčasti a skrutky, či nie sú uvoľnené, poškodené alebo nechýbajú.
-
Pred jazdou aj po nej overte, že sú kolesá pevne upevnené a pohyblivé časti sa voľne pohybujú. Podľa potreby použite jemnú vazelínu určenú pre plastové prevody.
-
Na čistenie nepoužívajte agresívne chemikálie ani rozpúšťadlá; môžu poškodiť elektroniku a plastové diely. Použite stlačený vzduch, mäkký štetec alebo zubnú kefku.
-
Elektroniku chráňte pred extrémnymi teplotami, vlhkosťou, prachom, nárazmi a dlhodobým priamym slnečným svetlom.
-
Motory, servá a prevody podliehajú bežnému opotrebovaniu a počas životnosti modelu môžu vyžadovať výmenu.

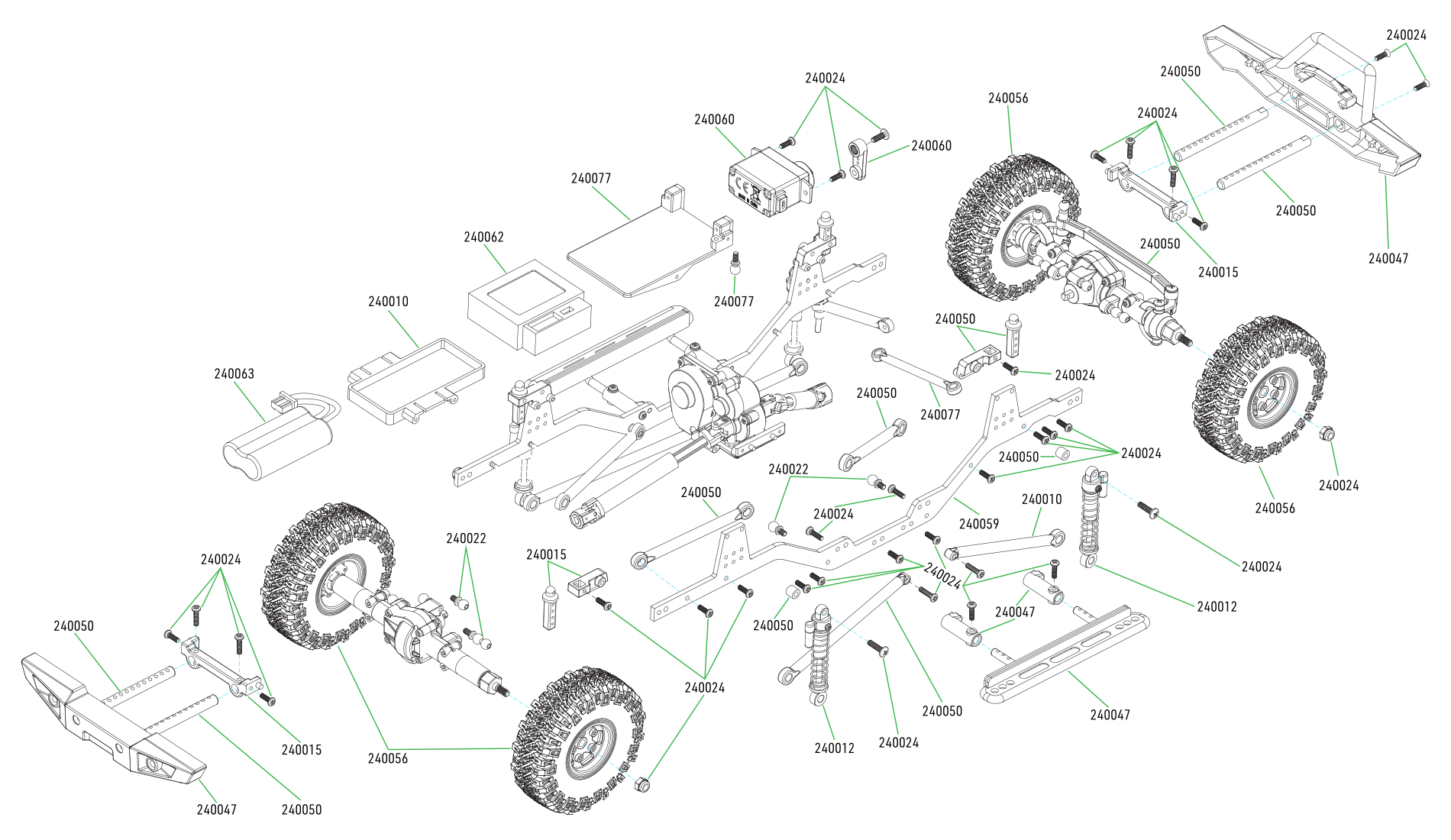

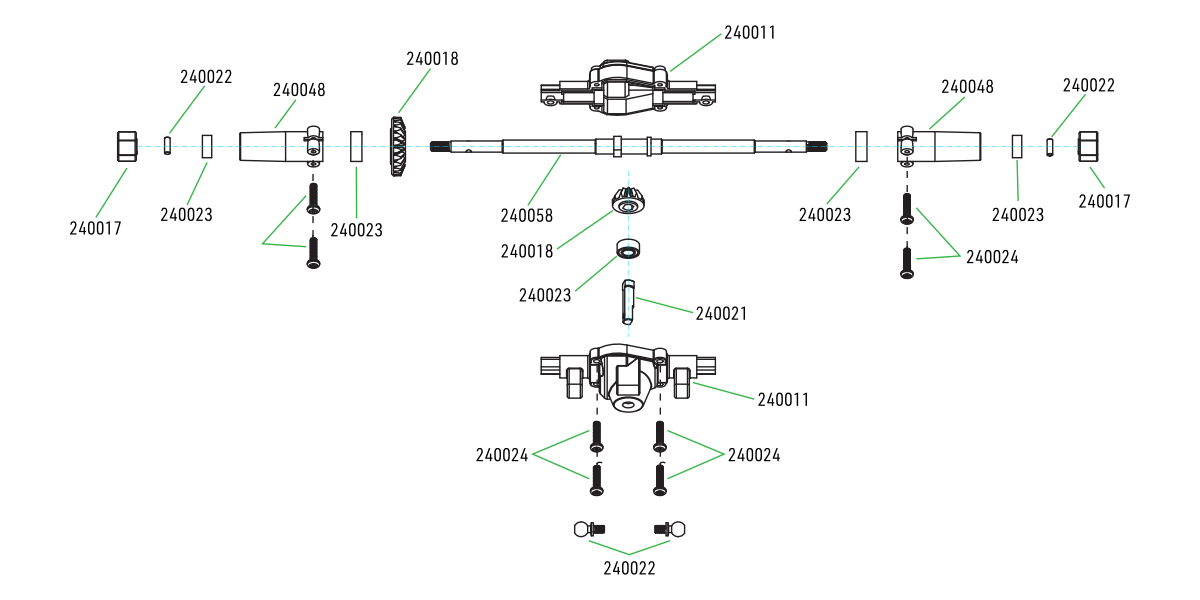

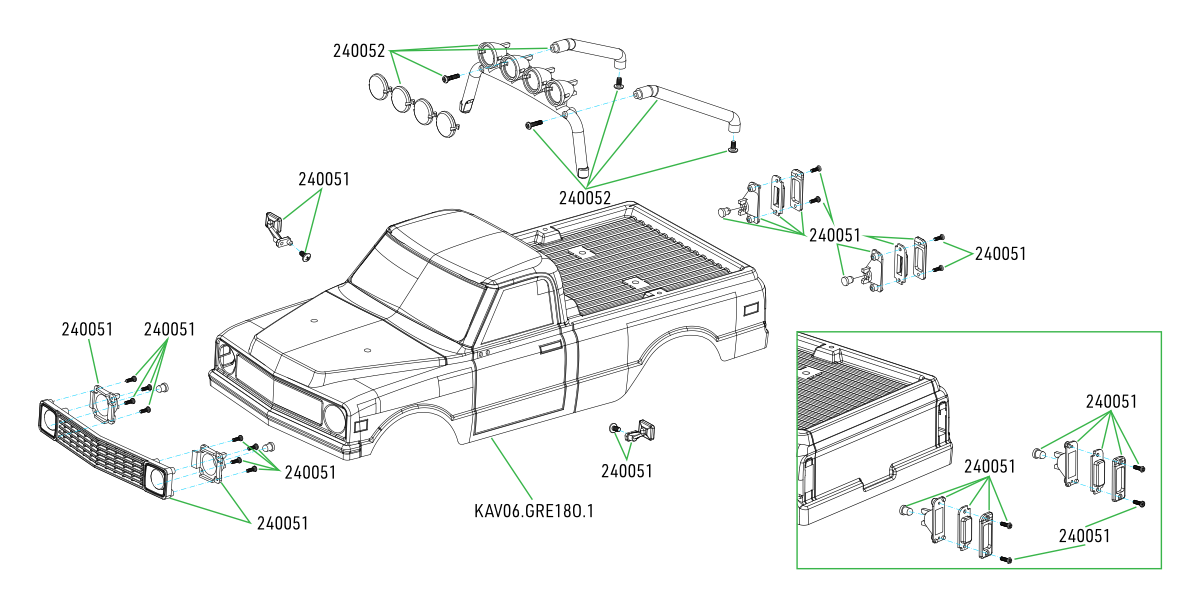

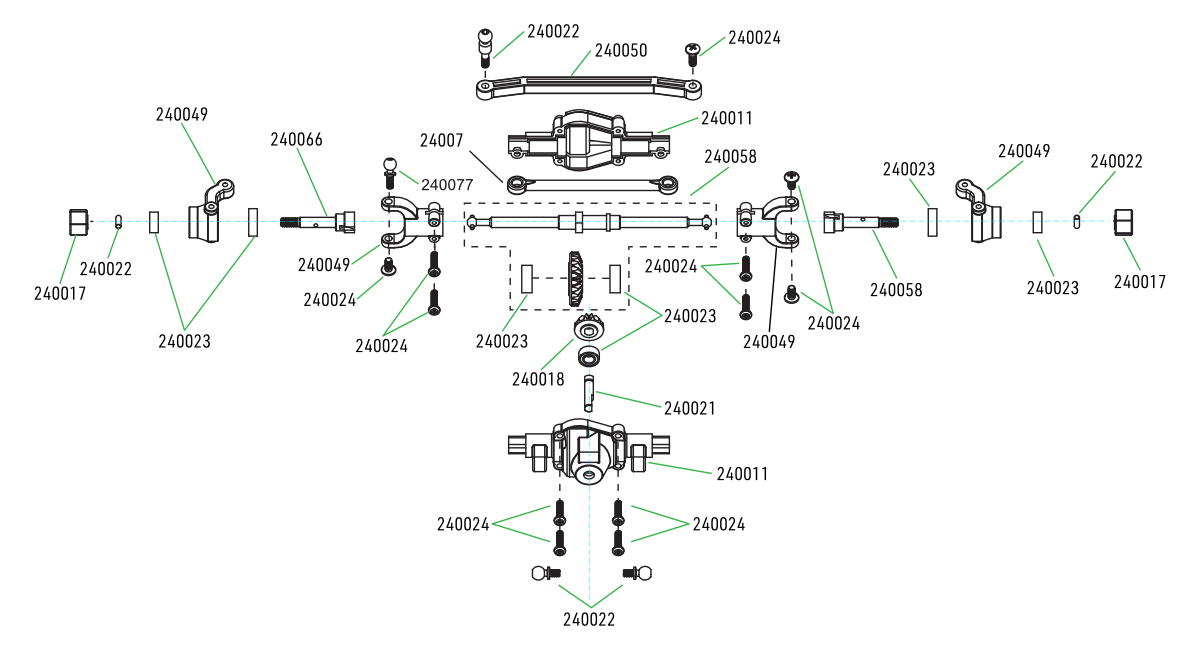

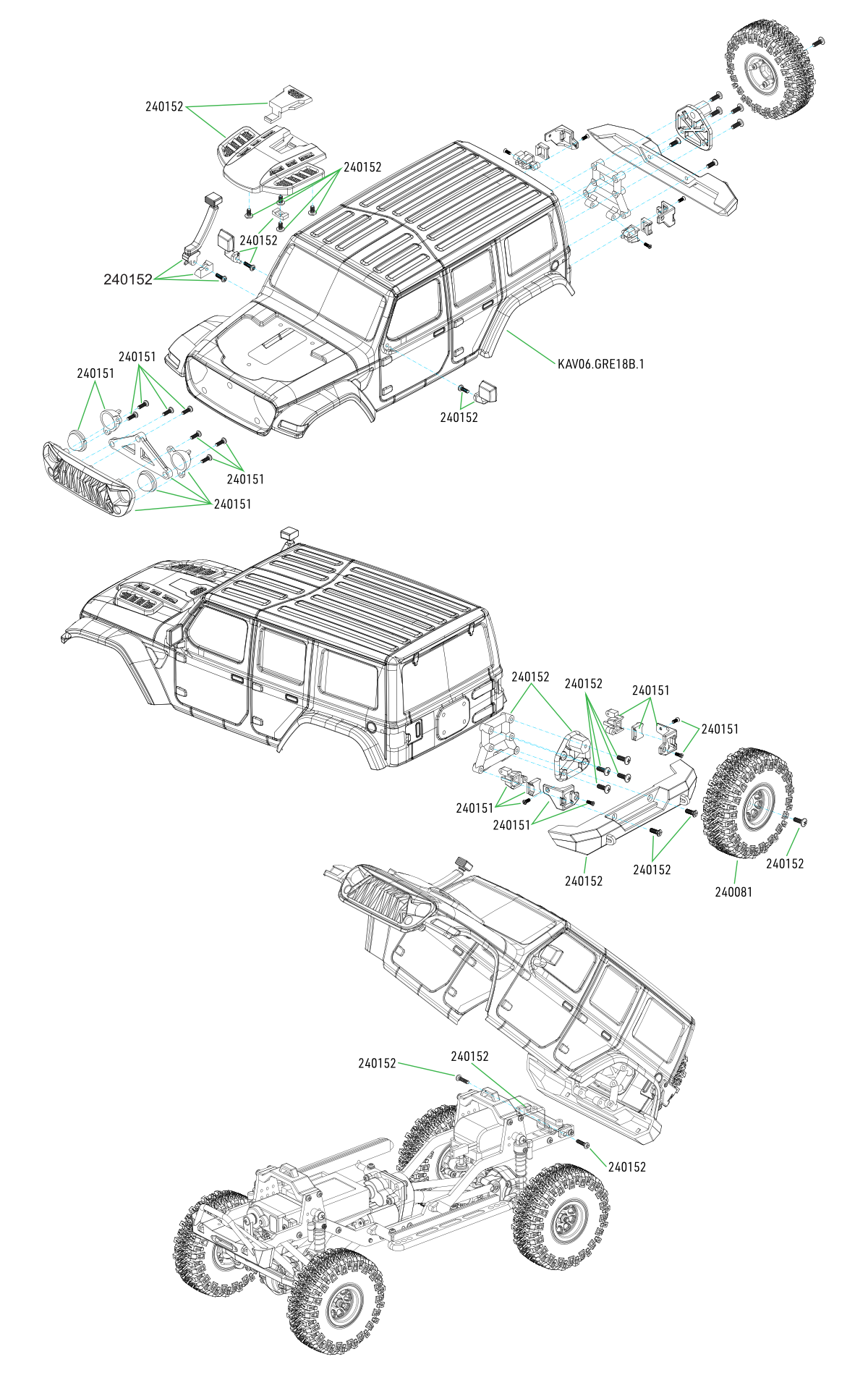

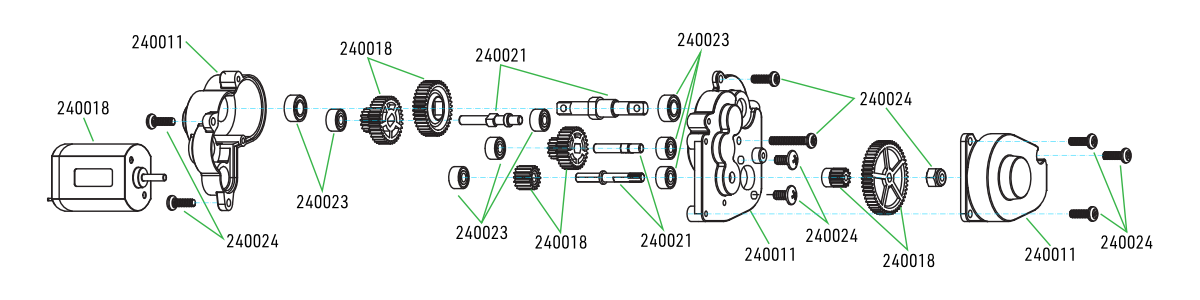

Rozložené pohľady
Príloha

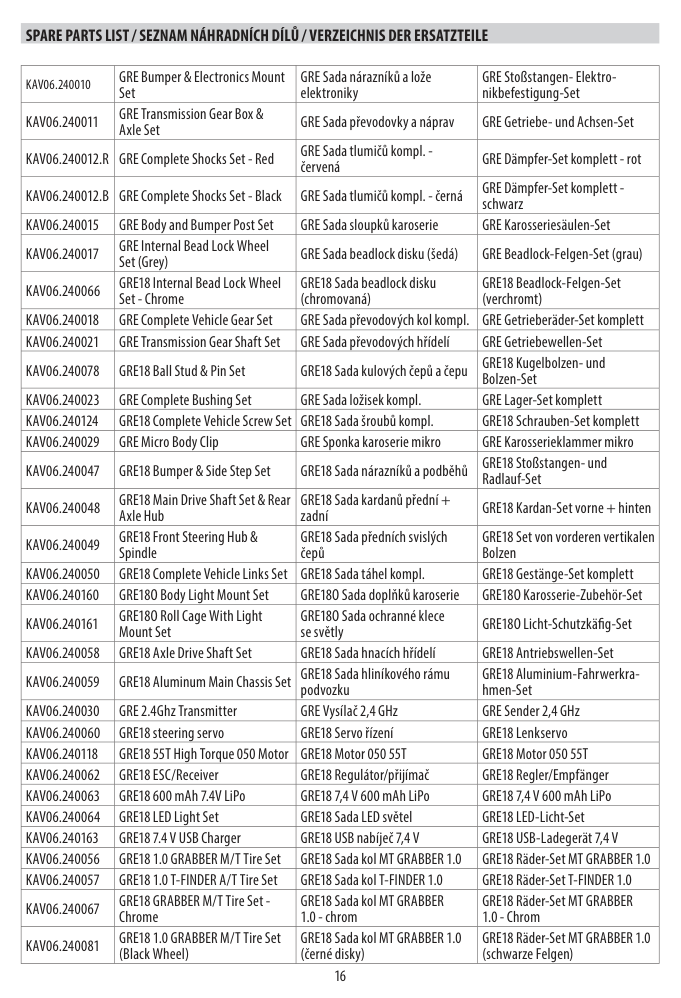

Náhradné diely

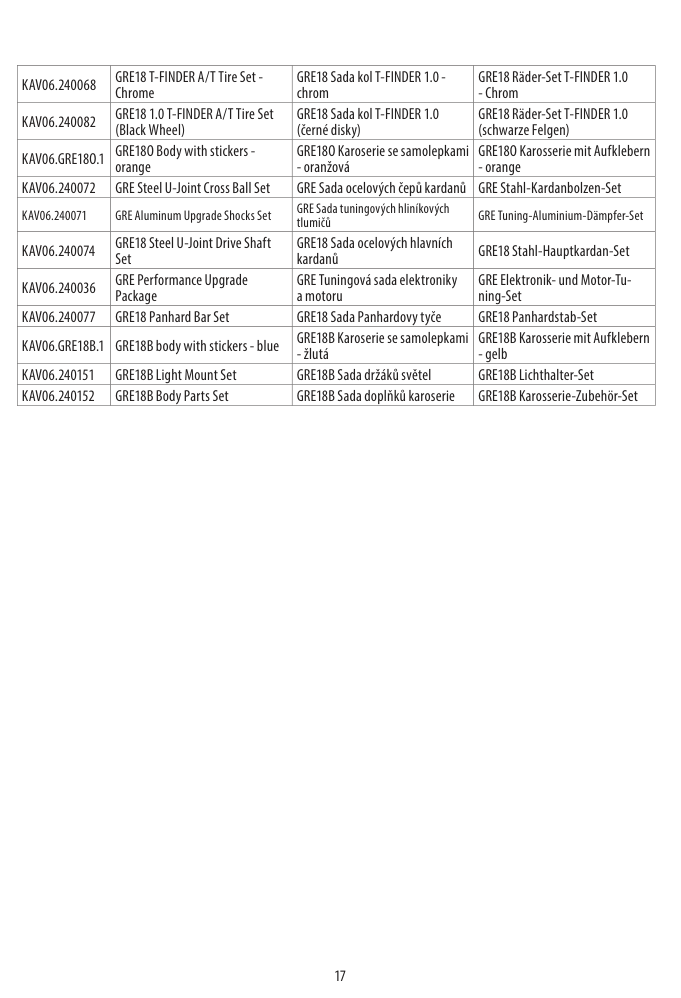

Podľa pôvodných výkresov určite zostavu a kódy náhradných dielov. Pred objednaním overte zhodu modelu aj variantu.
| Kód dielu | Popis |
|---|---|
| KAV06.240010 | GRE súprava nárazníkov a lôžka elektroniky |
| KAV06.240011 | GRE súprava prevodovky a náprav |
| KAV06.240012.R | GRE kompletná súprava tlmičov – červená |
| KAV06.240012.B | GRE kompletná súprava tlmičov – čierna |
| KAV06.240015 | GRE súprava stĺpikov karosérie a nárazníkov |
| KAV06.240017 | GRE súprava diskov s vnútorným uchytením beadlock (sivá) |
| KAV06.240066 | GRE18 súprava diskov s vnútorným uchytením beadlock – chrómovaná |
| KAV06.240018 | GRE kompletná súprava prevodových kolies |
| KAV06.240021 | GRE súprava prevodových hriadeľov |
| KAV06.240078 | GRE18 súprava guľových čapov a čapov |
| KAV06.240023 | GRE kompletná súprava puzdier |
| KAV06.240124 | GRE18 kompletná súprava skrutiek |
| KAV06.240029 | GRE mikro sponka karosérie |
| KAV06.240047 | GRE18 súprava nárazníkov a bočných nášľapov |
| KAV06.240048 | GRE18 súprava hlavných kardanov a náboja zadnej nápravy |
| KAV06.240049 | GRE18 súprava predných otočných závesov a čapov |
| KAV06.240050 | GRE18 kompletná súprava tiahiel |
| KAV06.240160 | GRE18O súprava držiakov svetiel karosérie |
| KAV06.240161 | GRE18O súprava ochrannej klietky s držiakmi svetiel |
| KAV06.240058 | GRE18 súprava hnacích hriadeľov náprav |
| KAV06.240059 | GRE18 súprava hliníkového rámu podvozka |
| KAV06.240030 | GRE vysielač 2,4 GHz |
| KAV06.240060 | GRE18 servo riadenia |
| KAV06.240118 | GRE18 motor 050 s 55 závitmi a vysokým krútiacim momentom |
| KAV06.240062 | GRE18 regulátor/prijímač |
| KAV06.240063 | GRE18 LiPo 600 mAh, 7,4 V |
| KAV06.240064 | GRE18 súprava LED svetiel |
| KAV06.240163 | GRE18 USB nabíjač 7,4 V |
| KAV06.240056 | GRE18 súprava pneumatík 1.0 GRABBER M/T |
| KAV06.240057 | GRE18 súprava pneumatík 1.0 T-FINDER A/T |
| KAV06.240067 | GRE18 súprava kolies GRABBER M/T – chrómovaná |
| KAV06.240081 | GRE18 súprava kolies 1.0 GRABBER M/T (čierne disky) |
| KAV06.240068 | GRE18 súprava kolies T-FINDER A/T – chrómovaná |
| KAV06.240082 | GRE18 súprava kolies 1.0 T-FINDER A/T (čierne disky) |
| KAV06.GRE18O.1 | GRE18O karoséria so samolepkami – oranžová |
| KAV06.240072 | GRE súprava oceľových čapov kardanov |
| KAV06.240071 | GRE súprava tuningových hliníkových tlmičov |
| KAV06.240074 | GRE18 súprava oceľových kardanových hriadeľov |
| KAV06.240036 | GRE tuningová súprava elektroniky a motora |
| KAV06.240077 | GRE18 súprava Panhardovej tyče |
| KAV06.GRE18B.1 | GRE18B karoséria so samolepkami – modrá |
| KAV06.240151 | GRE18B súprava držiakov svetiel |
| KAV06.240152 | GRE18B súprava doplnkov karosérie |

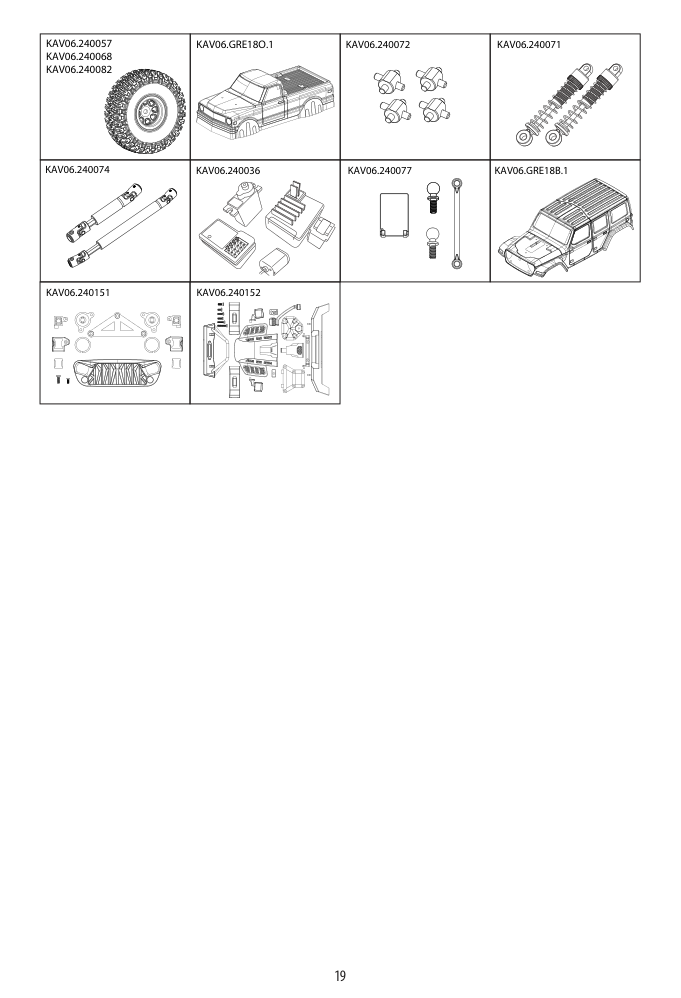

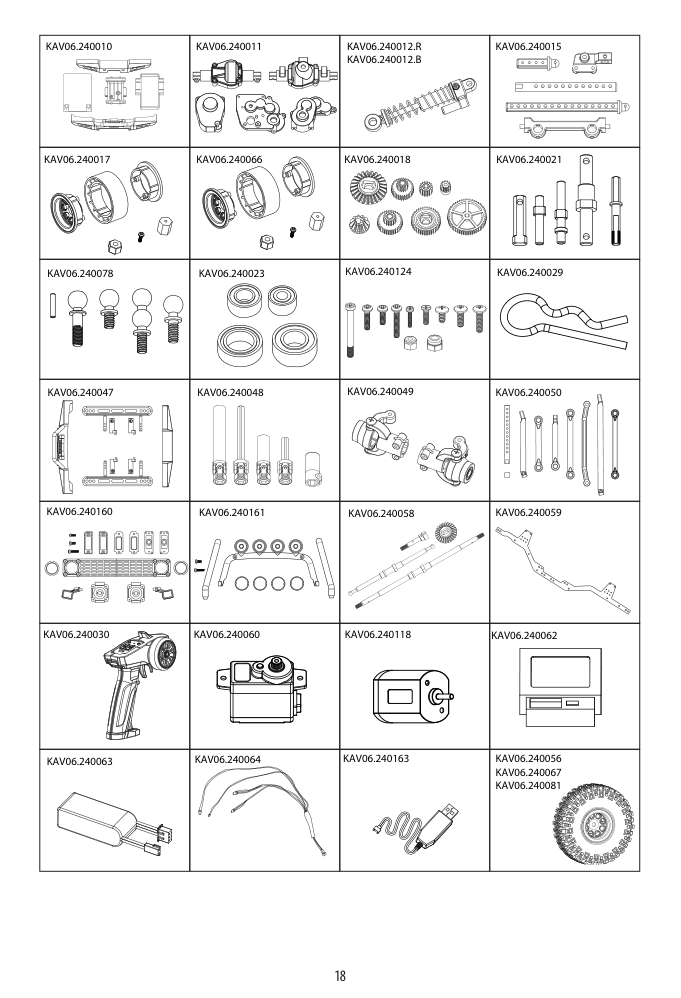

Pôvodné vyobrazenie náhradných dielov
Recyklácia (Európska únia)
Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.
EÚ vyhlásenie o zhode
Týmto KAVAN Europe s.r.o. vyhlasuje, že model auta KAVAN GRE-18 s RC súpravou je v súlade so smernicou 2014/53/EU. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.
Záruka
Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka zodpovedajúca aktuálne platným právnym predpisom vo vašej krajine. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste výrobok zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, obrátenou polaritou, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou vykonanou neoprávnenou osobou, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami či opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. alebo autorizovaným servisom, náhodným či úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo uvedených špecifikácií alebo v spojení so zariadeniami iných výrobcov. Dôkladne si prečítajte príslušné informácie v dokumentácii výrobku.
