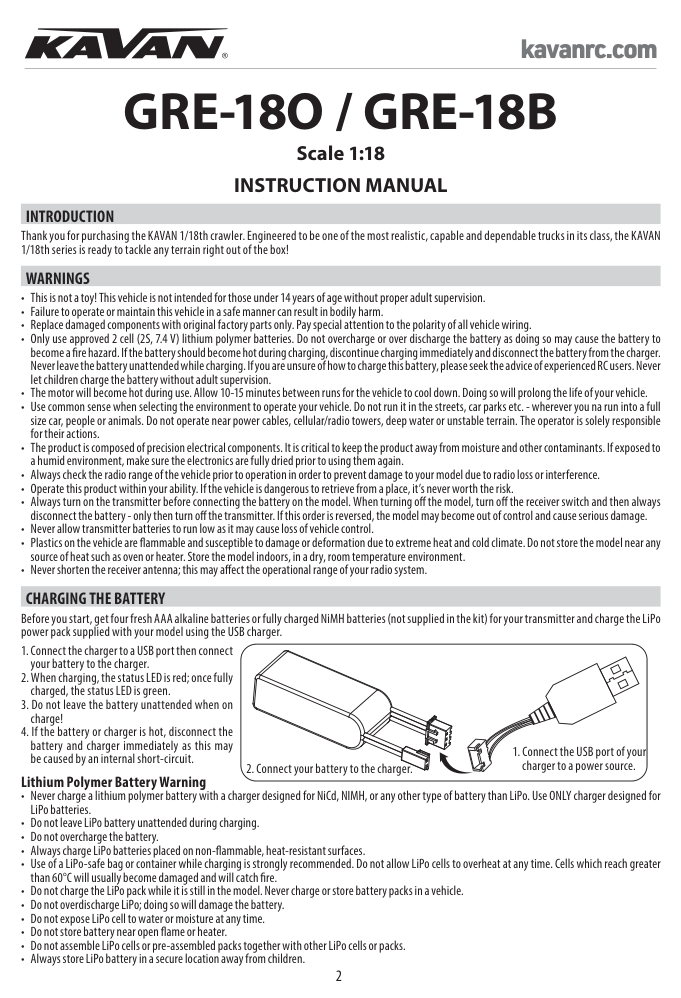

KAVAN GRE-18 Crawler - Bedienungsanleitung

KAV06.GRE18O

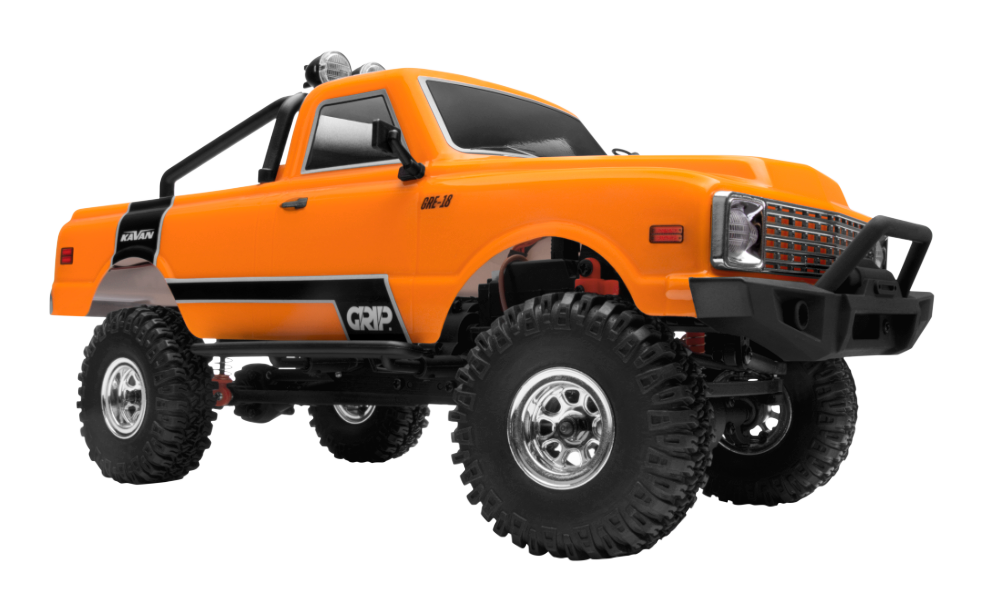

GRE-18 Orange

KAV06.GRE18B

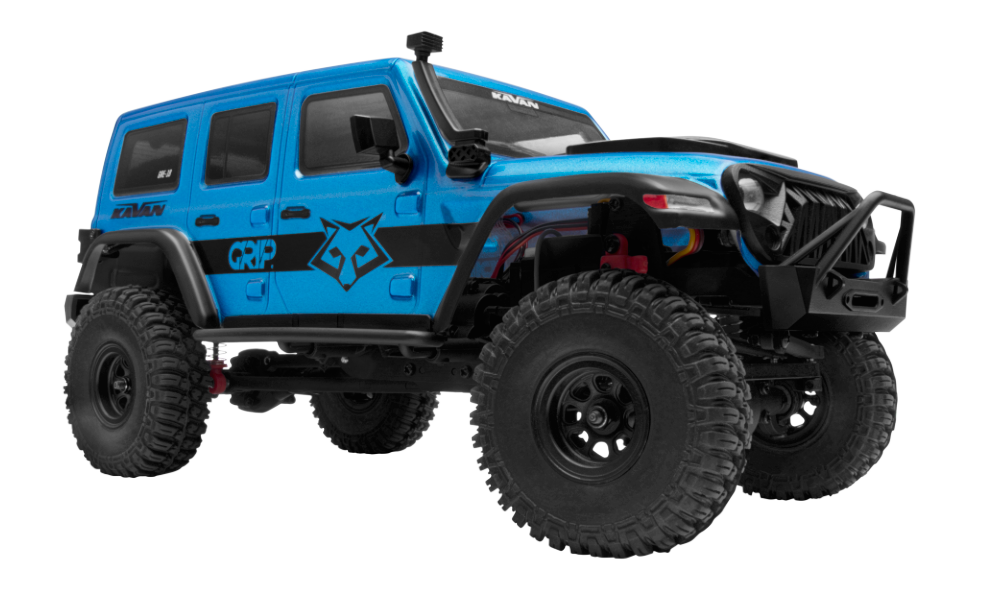

GRE-18 Blau

Einleitung

Der KAVAN GRE-18 ist ein fahrfertiger (RTR) Crawler mit Allradantrieb im Maßstab 1:18. Diese Anleitung beschreibt Vorbereitung, Einstellung der Fernsteuerung, Betrieb, Wartung und Ersatzteile der orangefarbenen und blauen Ausführung.

Technische Daten

Maßstab	1:18
Antrieb	Crawler mit Allradantrieb (4WD)
Versorgung von Antrieb/Empfänger	7,4 V (2S LiPo)
Senderversorgung	4× AAA-Alkalibatterien (1,5 V) oder NiMH-Akkus (1,2 V)
Modulation	FHSS
Frequenzbereich	2,405–2,478 GHz
HF-Sendeleistung	<20 dBm
Temperatur beim Laden des Akkus	0–45 °C

Warnhinweise

• Dies ist kein Spielzeug! Der selbstständige Betrieb ist für Personen über 15 Jahre vorgesehen. Jüngere Benutzer benötigen angemessene Aufsicht durch Erwachsene.
• Unsicherer Betrieb oder unsachgemäße Wartung können Verletzungen verursachen.
• Ersetzen Sie beschädigte Bauteile ausschließlich durch Originalersatzteile. Achten Sie besonders auf die richtige Polarität sämtlicher Leitungen im Fahrzeug.
• Verwenden Sie nur zugelassene zweizellige Lithium-Polymer-Akkus (2S, 7,4 V). Überladen oder tiefentladen Sie den Akku nicht; es besteht Brandgefahr. Wird er beim Laden heiß, brechen Sie den Ladevorgang sofort ab und trennen Sie den Akku vom Ladegerät. Lassen Sie ihn beim Laden niemals unbeaufsichtigt. Lassen Sie sich bei Unsicherheit zum Ladeverfahren von erfahrenen Modellbauern beraten. Kinder dürfen den Akku niemals ohne Aufsicht eines Erwachsenen laden.
• Der Motor wird während des Betriebs heiß. Lassen Sie das Fahrzeug zwischen den Fahrten 10–15 Minuten abkühlen. Dadurch verlängern Sie seine Lebensdauer.
• Wählen Sie den Einsatzort mit gesundem Menschenverstand. Fahren Sie nicht auf Straßen, Parkplätzen oder an Orten, an denen Zusammenstöße mit echten Fahrzeugen, Personen oder Tieren möglich sind. Meiden Sie Stromleitungen, Mobilfunk- und Sendemasten, tiefes Wasser und instabiles Gelände. Der Bediener trägt die alleinige Verantwortung für sein Handeln.
• Das Produkt enthält empfindliche elektronische Bauteile. Schützen Sie es unbedingt vor Feuchtigkeit und Verunreinigungen. Nach dem Einsatz in feuchter Umgebung muss die Elektronik vor erneuter Verwendung vollständig getrocknet sein.
• Prüfen Sie vor jeder Fahrt die Reichweite der Fernsteuerung, um Schäden durch Signalverlust oder Störungen zu vermeiden.
• Betreiben Sie das Modell entsprechend Ihren Fähigkeiten. Ist seine Bergung an einem bestimmten Ort gefährlich, riskieren Sie dafür keine Verletzung.
• Schalten Sie immer zuerst den Sender ein und schließen Sie erst danach den Akku im Modell an. Schalten Sie zum Beenden zuerst den Empfängerschalter aus, trennen Sie anschließend stets den Akku und schalten Sie zuletzt den Sender aus. Bei umgekehrter Reihenfolge kann das Modell außer Kontrolle geraten und schwere Schäden verursachen.
• Lassen Sie die Senderbatterien niemals zu weit entladen; andernfalls droht Kontrollverlust über das Fahrzeug.
• Die Kunststoffteile des Fahrzeugs sind brennbar und können durch extreme Hitze oder Kälte beschädigt oder verformt werden. Lagern Sie das Modell nicht in der Nähe von Wärmequellen wie Öfen oder Heizkörpern, sondern in trockenen Innenräumen bei Raumtemperatur.
• Kürzen Sie niemals die Empfängerantenne; dadurch kann sich die Reichweite der Fernsteuerung verringern.

Hauptteil

Akku laden

Besorgen Sie vor Beginn vier frische AAA-Alkalibatterien oder vollständig geladene NiMH-Akkus für den Sender (nicht im Lieferumfang) und laden Sie den mitgelieferten LiPo-Antriebsakku mit dem USB-Ladegerät.

1. Schließen Sie das Ladegerät an einen USB-Anschluss und anschließend den Akku an das Ladegerät an.
2. Während des Ladens leuchtet die Status-LED rot. Nach vollständiger Ladung leuchtet sie grün.
3. Lassen Sie den Akku beim Laden nicht unbeaufsichtigt!
4. Werden Akku oder Ladegerät heiß, trennen Sie beide sofort, da ein interner Kurzschluss vorliegen kann.

Sicherheit bei Lithium-Polymer-Akkus

• Laden Sie Lithium-Polymer-Akkus niemals mit einem Ladegerät für NiCd, NiMH oder andere Akkutypen als LiPo. Verwenden Sie ausschließlich ein für LiPo-Akkus vorgesehenes Ladegerät.
• Lassen Sie den LiPo-Akku beim Laden nicht unbeaufsichtigt.
• Überladen Sie den Akku nicht.
• Laden Sie LiPo-Akkus immer auf einer nicht brennbaren, hitzebeständigen Unterlage.
• Beim Laden wird ein LiPo-Safe-Schutzbeutel oder ein geeigneter Behälter dringend empfohlen. LiPo-Zellen dürfen niemals überhitzen. Temperaturen über 60 °C führen wahrscheinlich zu Schäden und stellen eine Brandgefahr dar.
• Laden Sie den LiPo-Akku nicht im Modell. Laden oder lagern Sie Akkus niemals in einem Fahrzeug.
• Tiefentladen Sie LiPo-Akkus nicht; dadurch werden sie beschädigt.
• Setzen Sie LiPo-Zellen niemals Wasser oder Feuchtigkeit aus.
• Lagern Sie den Akku nicht in der Nähe offener Flammen oder Heizgeräte.
• Verbinden Sie LiPo-Zellen oder vorkonfektionierte Akkupacks nicht mit weiteren LiPo-Zellen oder Akkupacks.
• Bewahren Sie LiPo-Akkus immer an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Entnehmen Sie den LiPo-Akku nach jedem Unfall aus dem Modell.
• Prüfen Sie Akku und Stecker sorgfältig auf selbst kleinste Beschädigungen.
• Vermeiden Sie den Kontakt von Elektrolyt mit Augen und Haut. Spülen Sie betroffene Stellen bei Kontakt sofort ab. Verändern Sie weder Stecker noch Leitungen des LiPo-Akkus.
• Prüfen Sie vor jedem Laden und Betrieb den Zustand des Akkus.
• Schließen Sie den LiPo-Akku nicht kurz.
• Vermeiden Sie direkten Kontakt mit einem undichten oder beschädigten Akku.
• Laden Sie den Akku nicht außerhalb des empfohlenen Temperaturbereichs (0–45 °C).

Achtung

Die Zellen können nach Gebrauch heiß sein. Lassen Sie den Akku vor dem erneuten Laden auf Raumtemperatur abkühlen.

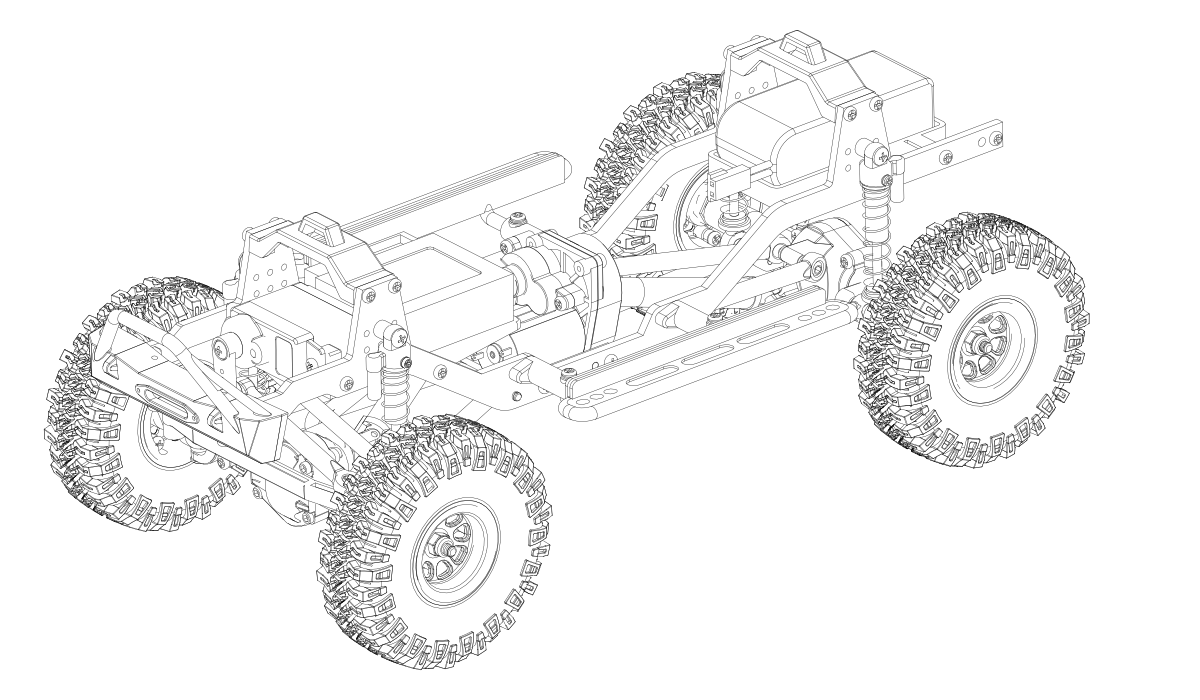

Antriebsakku entnehmen und wechseln

1. Schalten Sie das Fahrzeug aus.

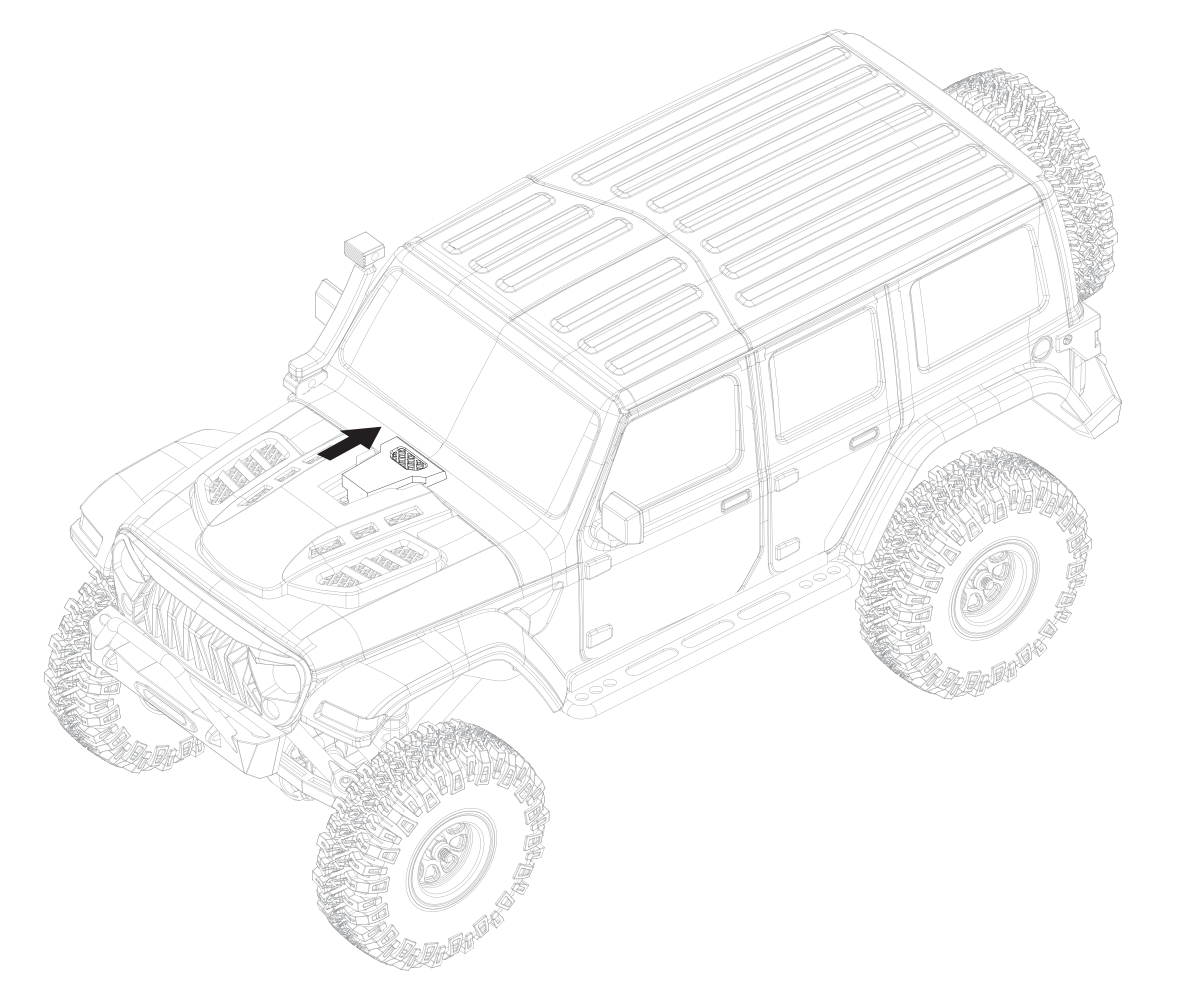

2. Drücken Sie die Karosserieentriegelung. (Abb. 1)

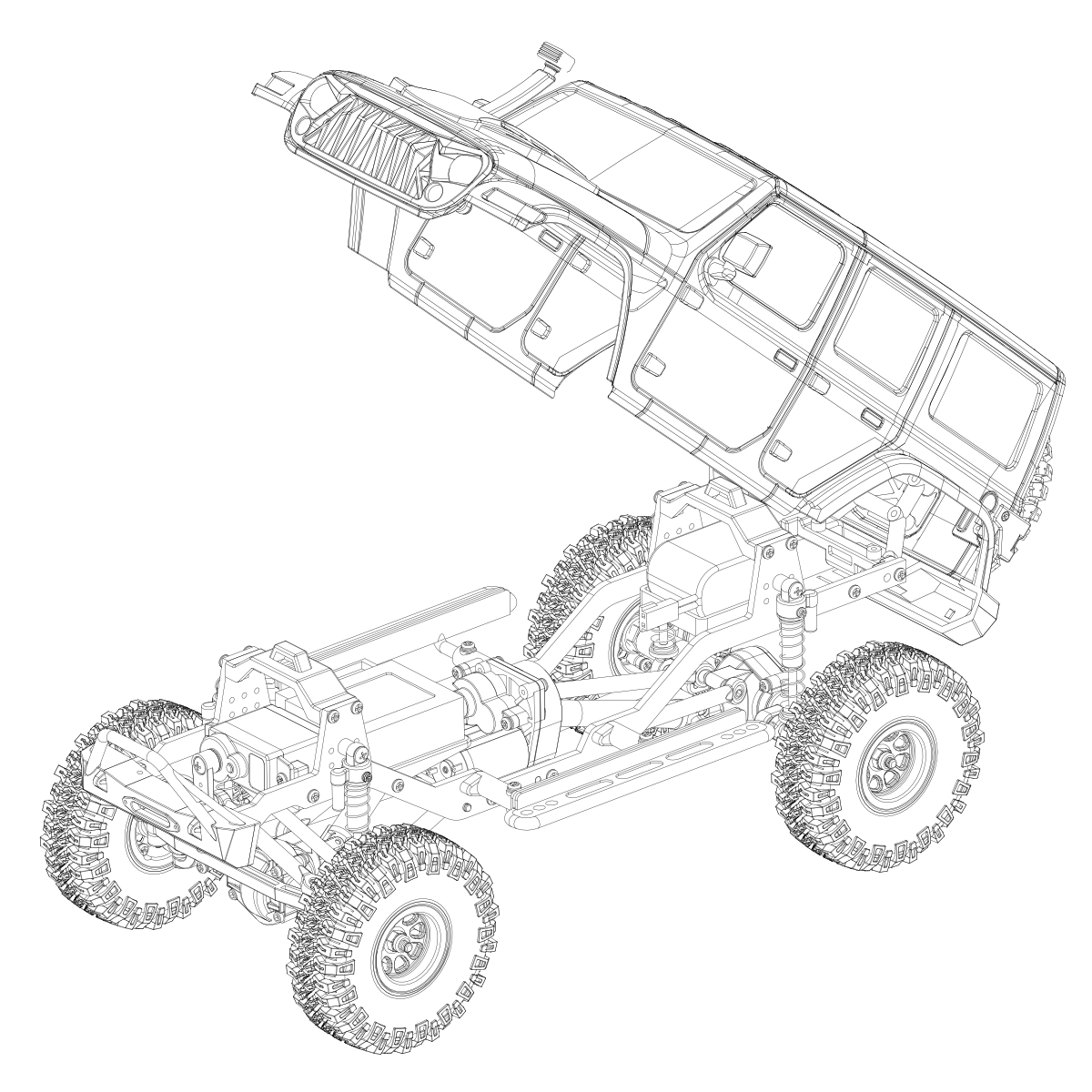

3. Klappen Sie die Karosserie hoch, um das Akkufach zu erreichen. (Abb. 2)
4. Trennen Sie den Akku.
5. Lösen Sie die Akkuhalterung und entnehmen Sie den Akku. Befestigen Sie den geladenen Akku sicher, verlegen Sie die Leitungen außerhalb beweglicher Teile und schließen und verriegeln Sie anschließend die Karosserie. (Abb. 3)

Achtung

Laden Sie den Akku niemals im Modell.

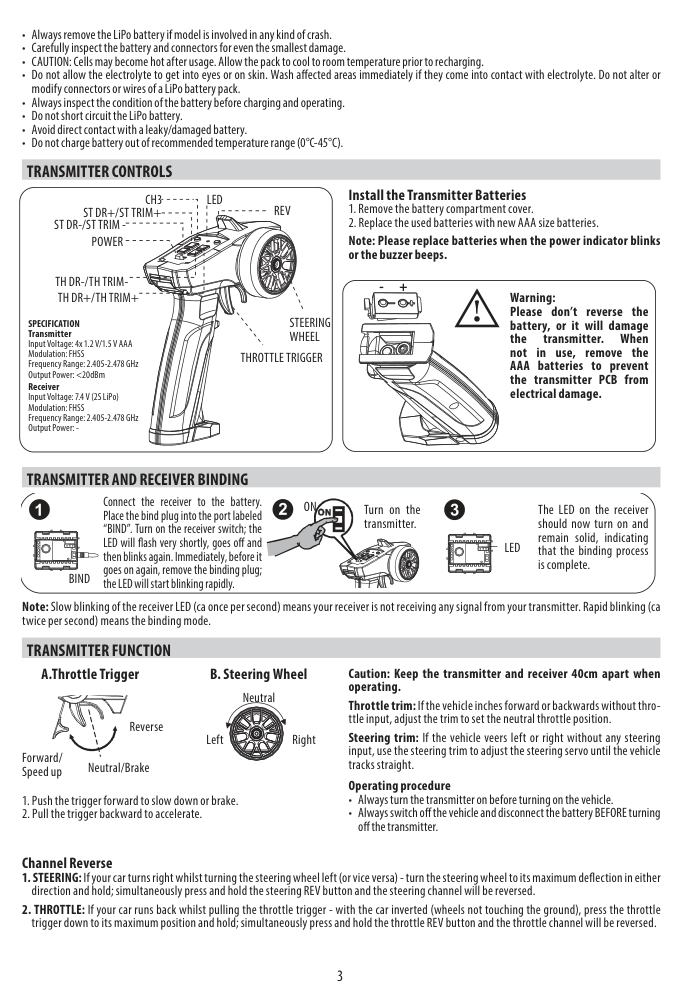

Bedienelemente des Senders

Senderbatterien einsetzen

1. Nehmen Sie den Batteriefachdeckel ab.
2. Setzen Sie vier frische AAA-Alkalibatterien oder vollständig geladene AAA-NiMH-Akkus entsprechend der markierten Polarität ein und schließen Sie den Deckel.

Hinweis

Wechseln Sie die Batterien, sobald die Betriebsanzeige blinkt oder der Summer piept.

Technische Daten

Sender

• Versorgungsspannung: 4× AAA, 1,2 V NiMH oder 1,5 V Alkaline
• Modulation: FHSS
• Frequenzbereich: 2,405–2,478 GHz
• HF-Sendeleistung: <20 dBm

Empfänger

• Versorgungsspannung: 7,4 V (2S LiPo)
• Modulation: FHSS
• Frequenzbereich: 2,405–2,478 GHz
• HF-Sendeleistung: nicht angegeben

Achtung

Beachten Sie die richtige Batteriepolarität, um den Sender nicht zu beschädigen. Entnehmen Sie die AAA-Batterien vor längerer Lagerung des Senders.

Sender und Empfänger binden

Siehe (Abb. 5). Stützen Sie das Fahrzeug so ab, dass die Räder keinen Bodenkontakt haben. Die folgende Reihenfolge mit zuerst eingeschaltetem Empfänger gilt nur für das Binden; schalten Sie beim normalen Betrieb zuerst den Sender ein.

1. Schließen Sie den Empfänger an den Akku an. Stecken Sie den Bindestecker in die mit „BIND“ gekennzeichnete Buchse. Schalten Sie den Empfängerschalter ein. Die LED blinkt kurz auf, erlischt und blinkt erneut. Ziehen Sie unmittelbar vor dem erneuten Aufleuchten den Bindestecker ab. Die LED beginnt schnell zu blinken.
2. Schalten Sie den Sender ein.
3. Die LED am Empfänger sollte nun dauerhaft leuchten und damit den Abschluss des Bindevorgangs anzeigen.

Hinweis

Langsames Blinken der Empfänger-LED (etwa einmal pro Sekunde) zeigt fehlendes Sendersignal an. Schnelles Blinken (etwa zweimal pro Sekunde) zeigt den Bindemodus an.

Funktionen des Senders

1. Drücken Sie den Gashebel nach vorne, um langsamer zu fahren oder zu bremsen.
2. Ziehen Sie den Gashebel zu sich, um vorwärts zu beschleunigen.

Die Abbildung kennzeichnet die Mitte als Neutral/Bremse und die nach vorne gedrückte Hebelstellung als Rückwärtsfahrt. Prüfen Sie die Reaktion vor der Fahrt mit frei vom Boden abgehobenen Rädern. (Abb. 5)

Achtung

Halten Sie während des Betriebs mindestens 40 cm Abstand zwischen Sender und Empfänger.

Gastrimmung: Bewegt sich das Fahrzeug bei neutralem Gashebel vorwärts oder rückwärts, drücken Sie TH TRIM + oder TH TRIM −, bis es stehen bleibt.

Lenktrimmung: Lenkt das Fahrzeug bei mittig stehendem Lenkrad ein, drücken Sie ST TRIM + oder ST TRIM −, bis es geradeaus fährt.

Ein- und Ausschalten

• Schalten Sie immer den Sender vor dem Fahrzeug ein.
• Schalten Sie immer das Fahrzeug aus und trennen Sie den Akku, BEVOR Sie den Sender ausschalten.

Kanalumkehr

1. Lenkung: Lenkt das Fahrzeug bei nach links gedrehtem Lenkrad nach rechts oder umgekehrt, drehen Sie das Lenkrad in eine beliebige Endstellung und halten Sie es dort. Halten Sie gleichzeitig die Taste REV gedrückt; die Wirkrichtung des Lenkkanals wird umgekehrt.
2. Gas: Fährt das Fahrzeug rückwärts, wenn Sie den Gashebel zu sich ziehen, stützen Sie es mit frei vom Boden abgehobenen Rädern ab. Ziehen Sie den Gashebel vollständig zu sich und halten Sie ihn dort. Halten Sie gleichzeitig die Taste REV gedrückt; die Wirkrichtung des Gaskanals wird umgekehrt.

Ausschlagsgröße

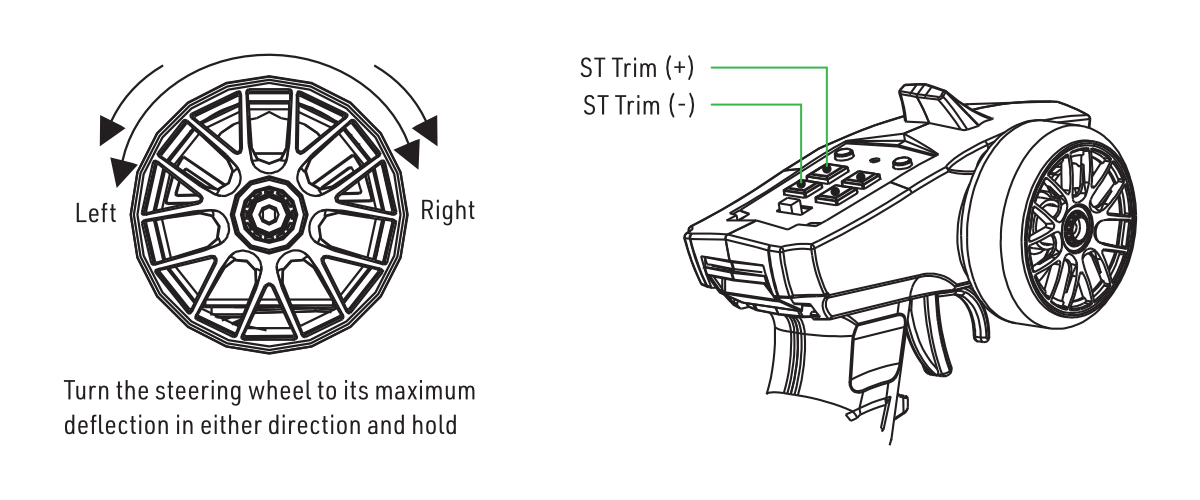

1. Lenkung: Drehen Sie das Lenkrad in eine beliebige Endstellung und halten Sie es dort. Vergrößern oder verkleinern Sie den Lenkausschlag mit ST TRIM + oder ST TRIM −. Reagiert die Lenkung nicht, halten Sie das Lenkrad in der Endstellung und drücken Sie wiederholt ST TRIM +.

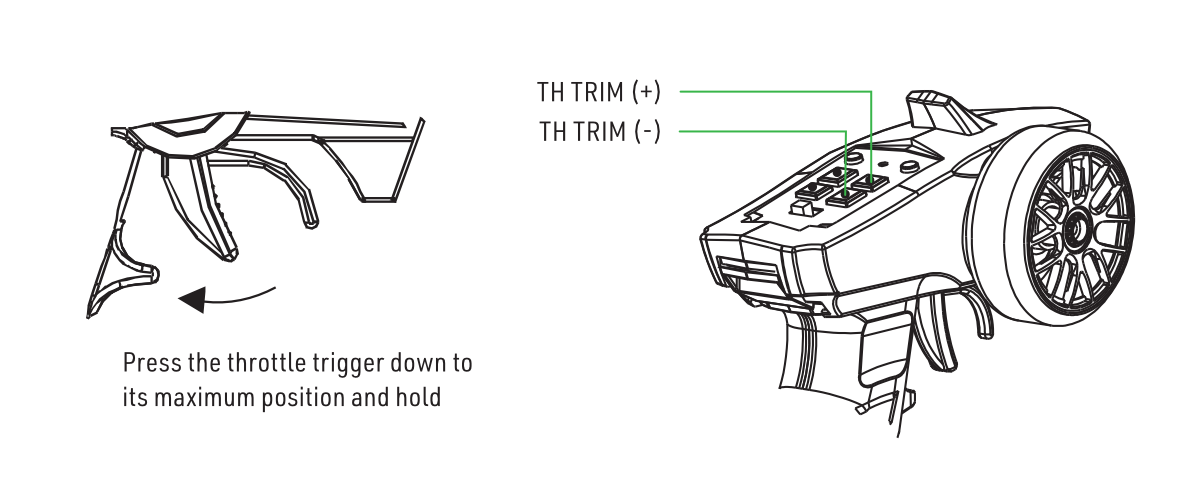

2. Gas: Stützen Sie das Fahrzeug mit frei vom Boden abgehobenen Rädern ab, ziehen Sie den Gashebel vollständig zu sich und halten Sie ihn dort. Vergrößern oder verkleinern Sie den Gasweg mit TH TRIM + oder TH TRIM −. Reagiert das Gas nicht, halten Sie den Hebel vollständig zu sich gezogen und drücken Sie wiederholt TH TRIM +.

Hinweis

Reagiert die Lenkung, aber das Gas nicht, oder umgekehrt, kann die Ausschlagseinstellung die Ursache sein. Prüfen und korrigieren Sie diese wie oben beschrieben.

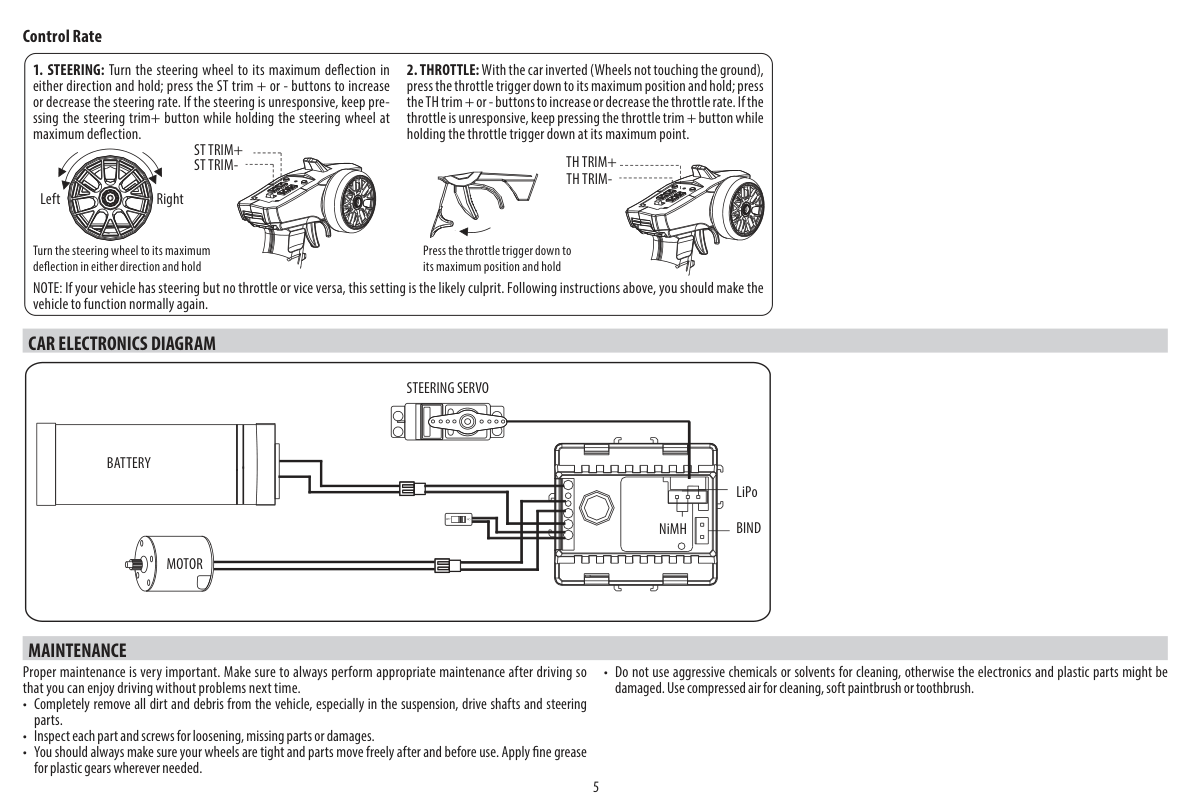

Anschlussplan der Fahrzeugelektronik

Lassen Sie den Akku bei Änderungen der Verkabelung getrennt. Prüfen Sie die markierte Polarität und die Akkutypeinstellung. Verwenden Sie für den mitgelieferten LiPo-Akku die Einstellung LiPo.

Wartung

Trennen Sie vor Wartungsarbeiten den Antriebsakku.

Ordnungsgemäße Wartung ist sehr wichtig. Führen Sie nach jeder Fahrt die erforderlichen Arbeiten durch, damit das Fahrzeug auch beim nächsten Einsatz problemlos funktioniert.

• Entfernen Sie Schmutz und Fremdkörper vollständig, besonders an Radaufhängung, Antriebswellen und Lenkung.

• Prüfen Sie alle Teile und Schrauben auf festen Sitz, Vollständigkeit und Beschädigung.

• Prüfen Sie vor und nach jeder Fahrt den festen Sitz der Räder und die freie Beweglichkeit der Teile. Verwenden Sie bei Bedarf ein geeignetes feines Schmierfett für Kunststoffgetriebe.

• Verwenden Sie zur Reinigung keine aggressiven Chemikalien oder Lösungsmittel, da diese Elektronik und Kunststoffteile beschädigen können. Reinigen Sie mit Druckluft, einem weichen Pinsel oder einer Zahnbürste.

• Schützen Sie die Elektronik vor extremen Temperaturen, Feuchtigkeit, Staub, Stößen und längerer direkter Sonneneinstrahlung.

• Motoren, Servos und Getriebe unterliegen normalem Verschleiß und müssen während der Lebensdauer des Modells gegebenenfalls ersetzt werden.

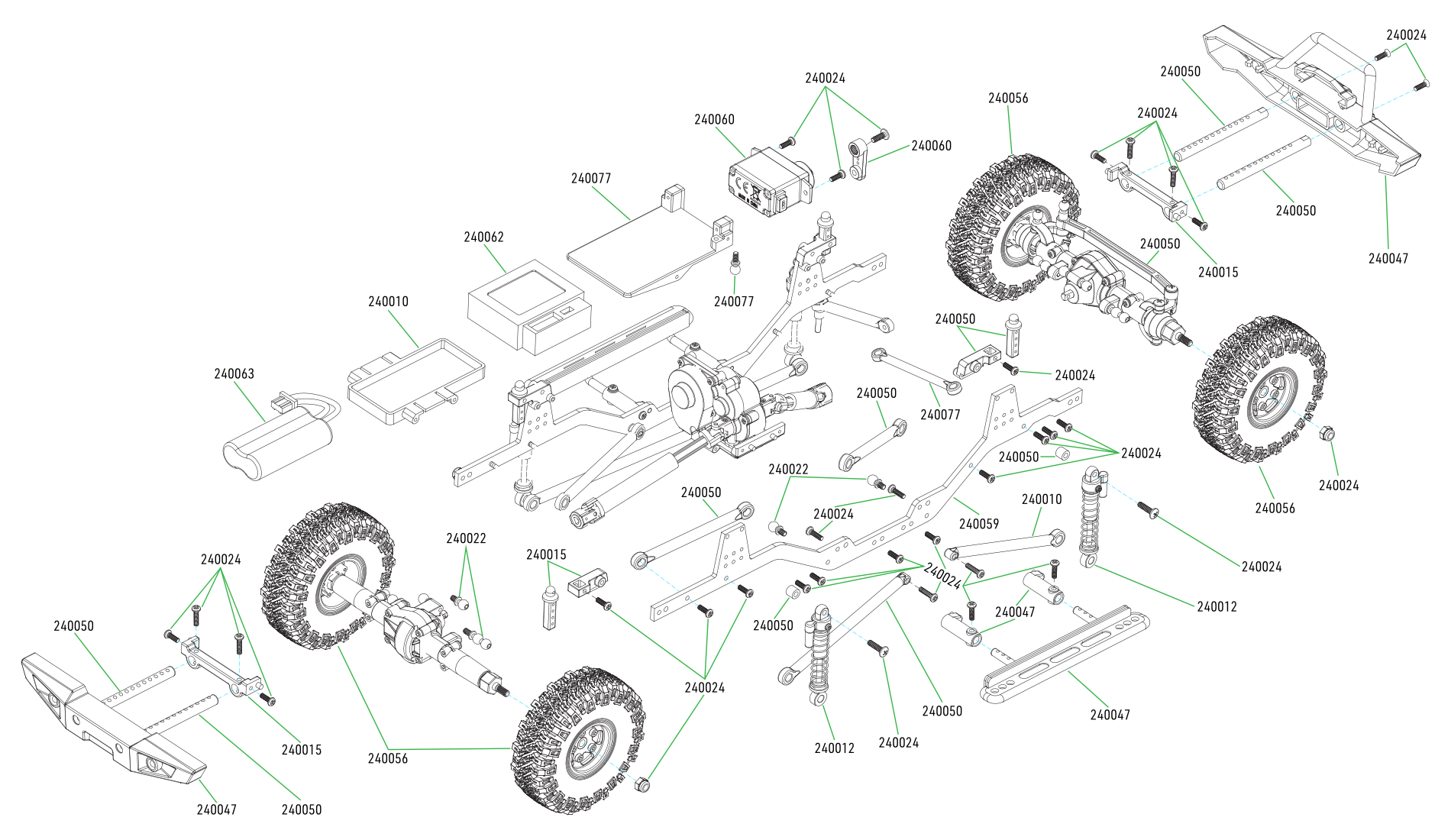

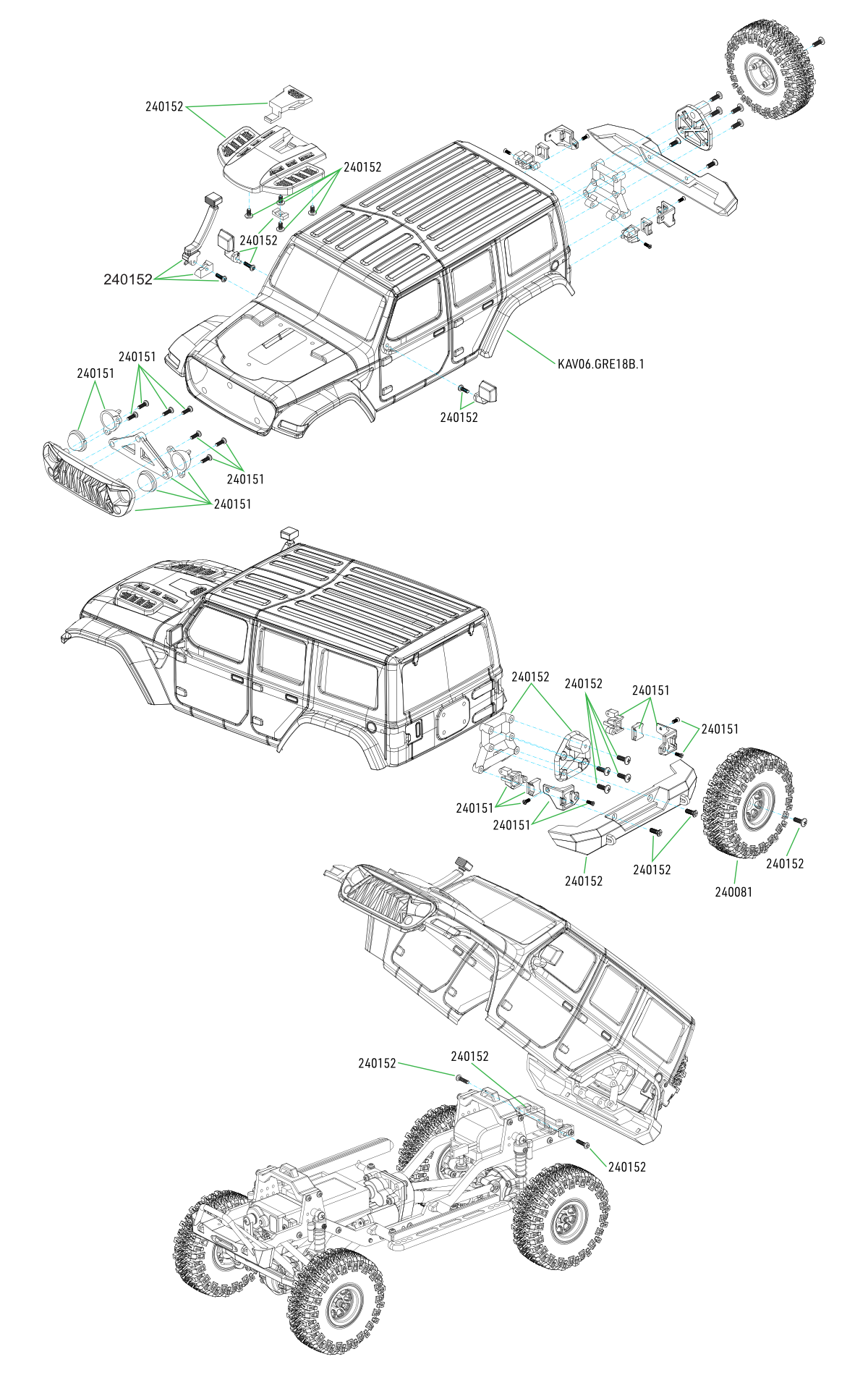

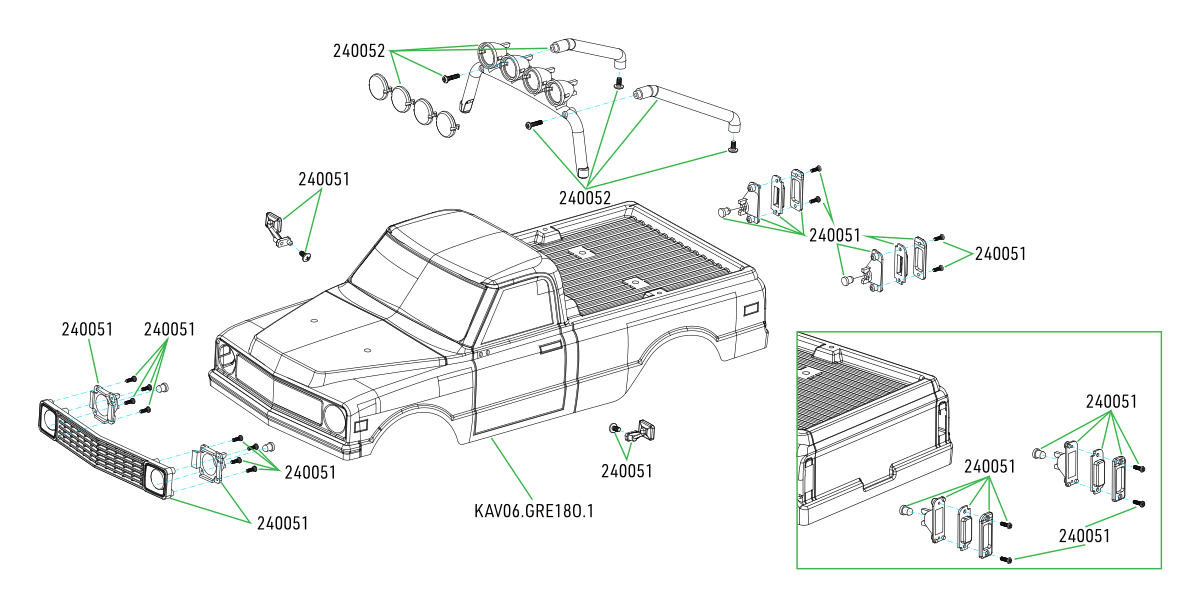

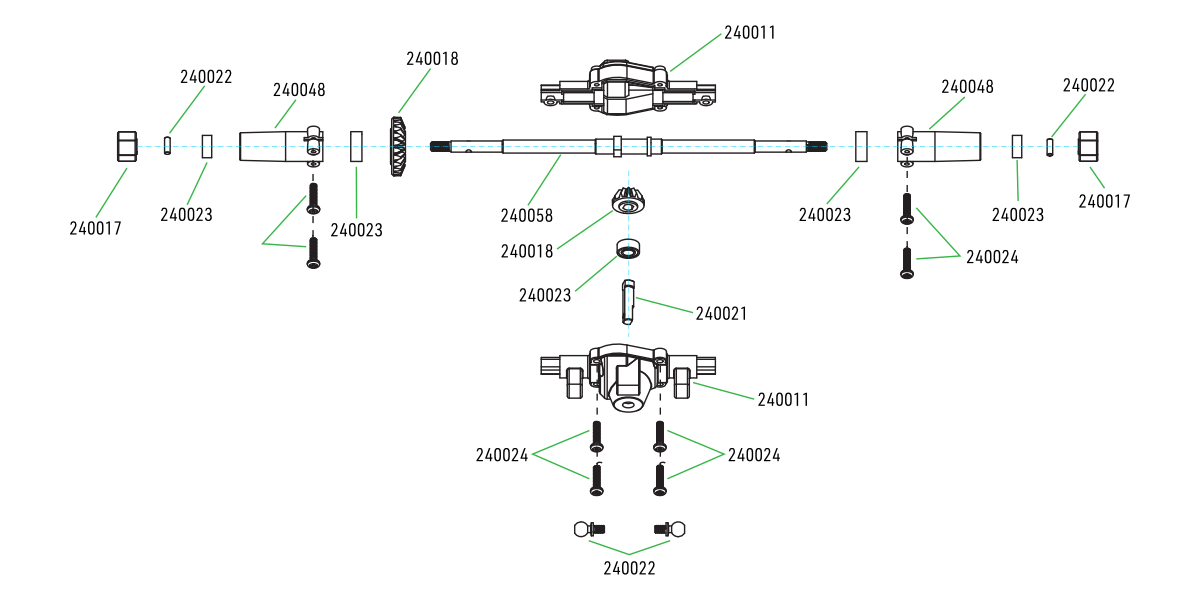

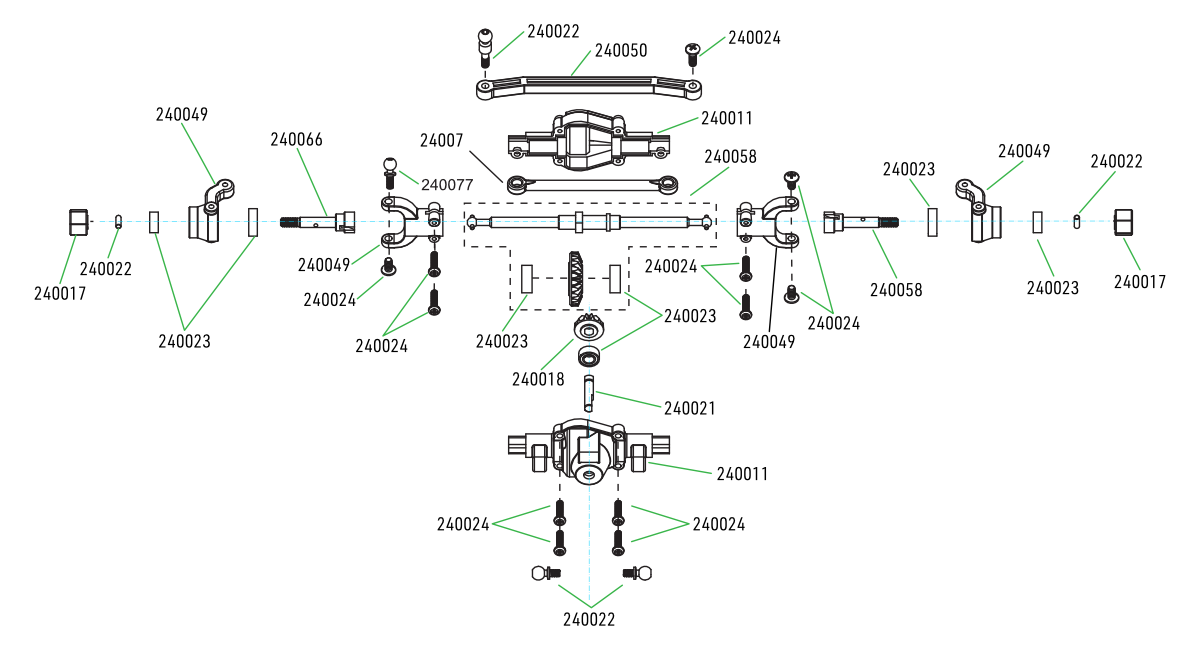

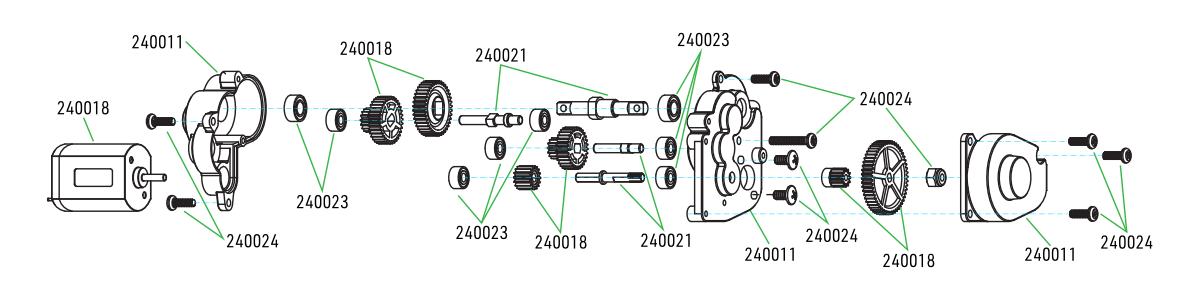

Explosionszeichnungen

Anhang

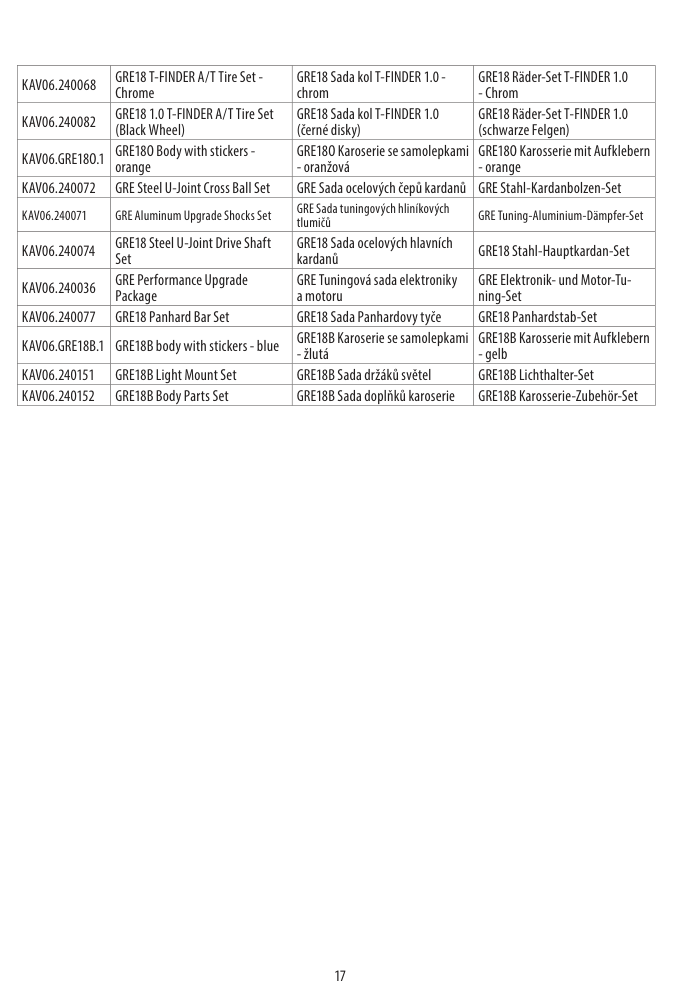

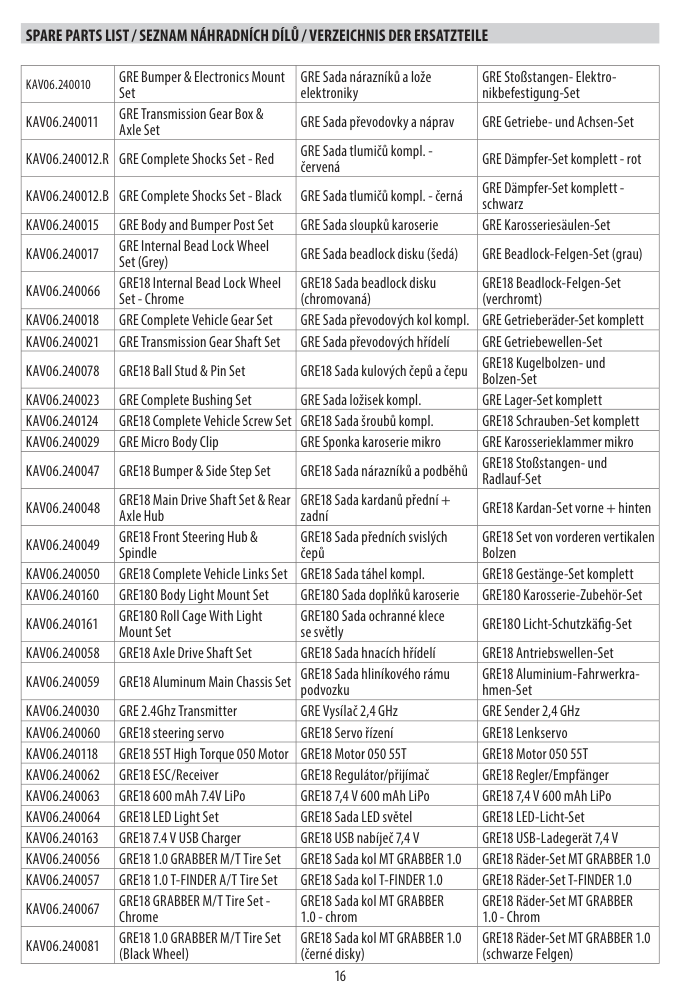

Ersatzteile

Bestimmen Sie anhand der Originalzeichnungen die Baugruppe und die Ersatzteilnummern. Prüfen Sie vor der Bestellung Modell und Ausführung.

Teilenummer	Beschreibung
KAV06.240010	GRE Stoßfänger- und Elektronikhalterungssatz
KAV06.240011	GRE Getriebegehäuse- und Achssatz
KAV06.240012.R	GRE kompletter Stoßdämpfersatz – rot
KAV06.240012.B	GRE kompletter Stoßdämpfersatz – schwarz
KAV06.240015	GRE Karosserie- und Stoßfängerhalterungssatz
KAV06.240017	GRE Felgensatz mit innerem Beadlock (grau)
KAV06.240066	GRE18 Felgensatz mit innerem Beadlock – verchromt
KAV06.240018	GRE kompletter Zahnradsatz
KAV06.240021	GRE Getriebewellensatz
KAV06.240078	GRE18 Kugelbolzen- und Stiftsatz
KAV06.240023	GRE kompletter Gleitlagersatz
KAV06.240124	GRE18 kompletter Schraubensatz
KAV06.240029	GRE Mikro-Karosserieklammer
KAV06.240047	GRE18 Stoßfänger- und Seitentrittsatz
KAV06.240048	GRE18 Hauptkardanwellensatz und Hinterachsnabe
KAV06.240049	GRE18 vordere Achsschenkel und Achsstummel
KAV06.240050	GRE18 kompletter Gestängesatz
KAV06.240160	GRE18O Karosserie-Lichthaltersatz
KAV06.240161	GRE18O Überrollkäfig mit Lichthaltersatz
KAV06.240058	GRE18 Achsantriebswellensatz
KAV06.240059	GRE18 Aluminium-Chassisrahmensatz
KAV06.240030	GRE 2,4GHz-Sender
KAV06.240060	GRE18 Lenkservo
KAV06.240118	GRE18 drehmomentstarker 050-Motor mit 55 Windungen
KAV06.240062	GRE18 Regler/Empfänger
KAV06.240063	GRE18 LiPo 600 mAh, 7,4 V
KAV06.240064	GRE18 LED-Beleuchtungssatz
KAV06.240163	GRE18 USB-Ladegerät 7,4 V
KAV06.240056	GRE18 Reifensatz 1.0 GRABBER M/T
KAV06.240057	GRE18 Reifensatz 1.0 T-FINDER A/T
KAV06.240067	GRE18 Radsatz GRABBER M/T – verchromt
KAV06.240081	GRE18 Radsatz 1.0 GRABBER M/T (schwarze Felgen)
KAV06.240068	GRE18 Radsatz T-FINDER A/T – verchromt
KAV06.240082	GRE18 Radsatz 1.0 T-FINDER A/T (schwarze Felgen)
KAV06.GRE18O.1	GRE18O Karosserie mit Aufklebern – orange
KAV06.240072	GRE Stahl-Kreuzgelenkbolzensatz
KAV06.240071	GRE Tuning-Stoßdämpfersatz aus Aluminium
KAV06.240074	GRE18 Stahl-Kardanwellensatz
KAV06.240036	GRE Tuning-Set für Elektronik und Motor
KAV06.240077	GRE18 Panhardstabsatz
KAV06.GRE18B.1	GRE18B Karosserie mit Aufklebern – blau
KAV06.240151	GRE18B Lichthaltersatz
KAV06.240152	GRE18B Karosserie-Anbauteilsatz

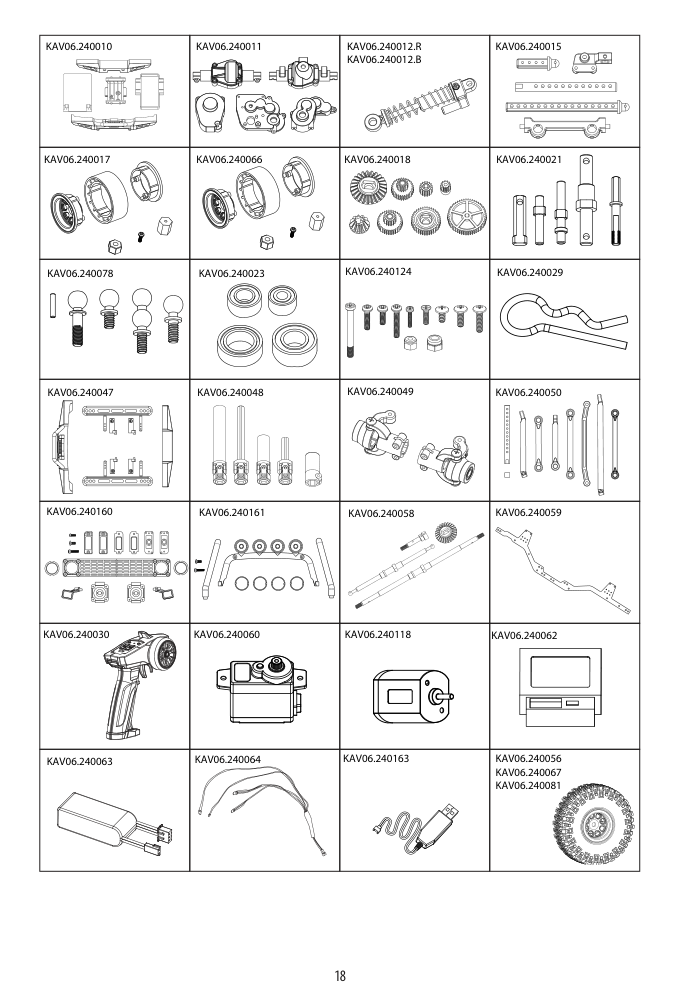

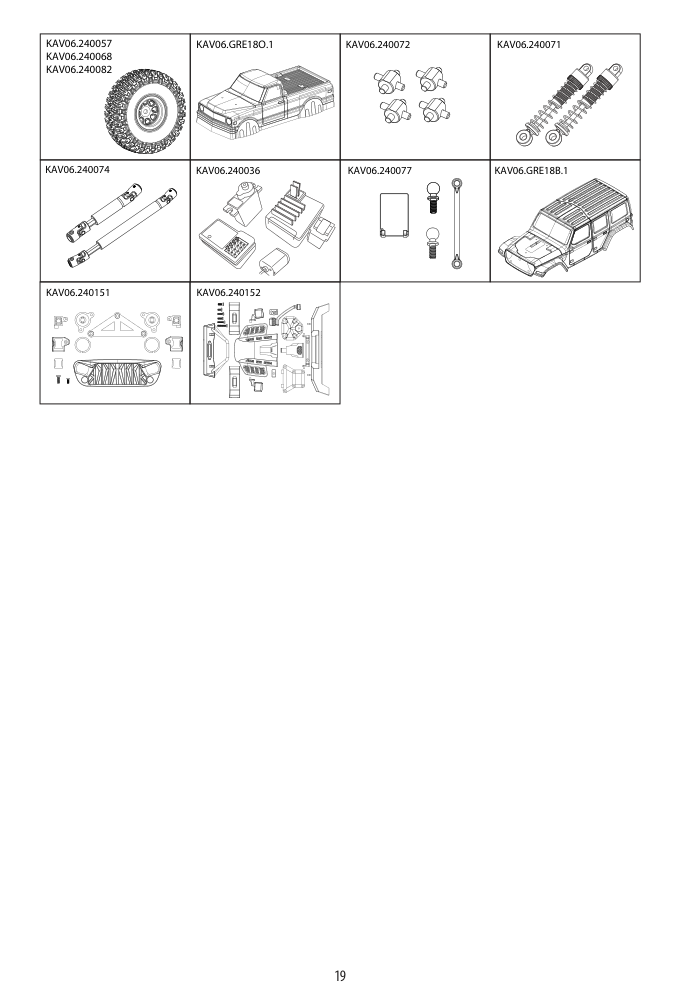

Originalabbildungen der Ersatzteile

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

Hiermit erklärt KAVAN Europe s.r.o., dass das Modellauto KAVAN GRE-18 mit Fernsteuerung der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.

Garantie

Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuell geltenden gesetzlichen Bestimmungen Ihres Landes. Wenden Sie sich im Garantiefall an den Händler, bei dem Sie das Gerät gekauft haben. Die Garantie deckt keine Fehler durch Unfälle, unsachgemäße Verwendung, falschen Anschluss, Verpolung, verspätete, fehlerhafte oder unterlassene Wartung oder Wartung durch Unbefugte, Verwendung anderer als originaler Zubehörteile von KAVAN Europe s.r.o., Änderungen oder Reparaturen außerhalb von KAVAN Europe s.r.o. oder einer autorisierten Servicestelle, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß sowie Betrieb außerhalb der Spezifikation oder zusammen mit Geräten anderer Hersteller ab. Lesen Sie die entsprechenden Informationen in der Produktdokumentation sorgfältig.
