KAVAN GRT-16 Tracker - Návod k obsluze

KAV06.GRT16R

GRT-16 Tracker červený

KAV06.GRT16G

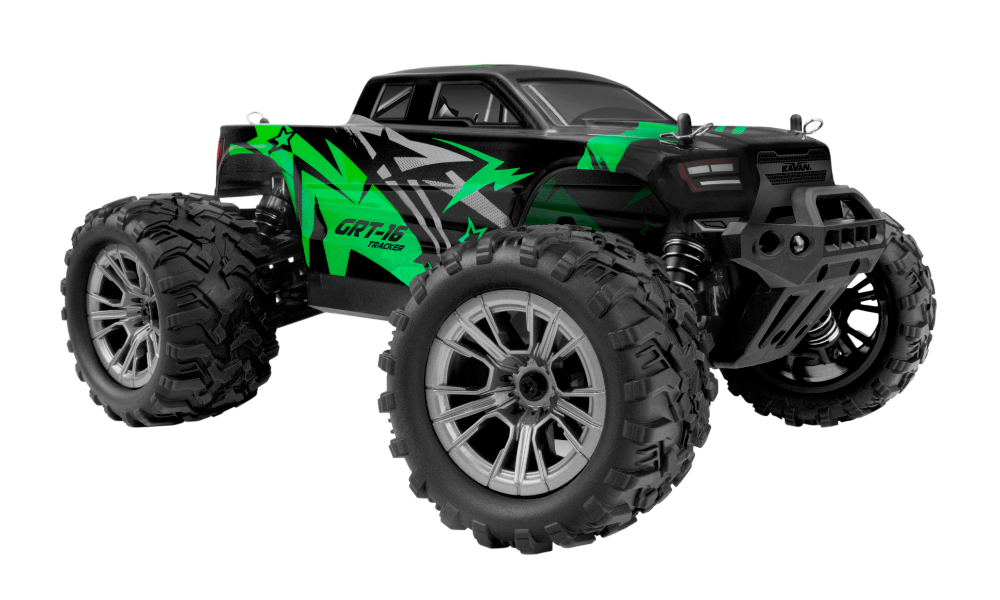

GRT-16 Tracker zelený

Úvod

GRT-16 Tracker je sestavený monster truck v měřítku 1:16 s pohonem všech kol, proporcionálním řízením, jízdou vpřed, brzdou a zpátečkou a volbou plné nebo poloviční rychlosti. Před přípravou modelu si přečtěte bezpečnostní pokyny.

Technické údaje

Měřítko a pohon	1:16 / 4WD
RC souprava	2,4 GHz
Baterie vysílače	3× AA alkalické baterie, 1,5 V (nejsou součástí sady)
Pohonný akumulátor	Originální LiPo akumulátor KAVAN GRT-16 7,4 V (2S) a odpovídající USB nabíječ
USB zdroj pro nabíjení	5 V / 2 A
Přibližná doba nabíjení	120 minut
Doporučená teplota při nabíjení akumulátoru	0–30 °C
Dvojí výchylky řízení	Přibližně 10–48°
Rychlostní režimy	L: přibližně 25 km/h; H: přibližně 50 km/h
Tovární nastavení rychlosti	L (poloviční rychlost)

Obsah sady

GRT-16 Tracker, vysílač GRT-16 2,4 GHz, LiPo akumulátor, USB nabíjecí kabel, čtyři sponky karoserie, šestihranný klíč a návod k obsluze.

Upozornění

• Toto není hračka! Model je určen pro samostatné provozování osobami staršími 15 let. Mladší uživatelé vyžadují náležitý dohled dospělého.
• Nebezpečné provozování nebo údržba tohoto modelu mohou vést ke zranění osob.
• Poškozené součásti nahrazujte pouze originálními náhradními díly. Zvláštní pozornost věnujte správné polaritě všech vodičů v modelu.
• Používejte pouze originální LiPo akumulátor KAVAN určený pro GRT-16 Tracker. Akumulátor nepřebíjejte ani nadměrně nevybíjejte, jinak hrozí požár. Pokud se při nabíjení silně zahřeje, nabíjení ihned přerušte a akumulátor odpojte od nabíječe.
• Při nabíjení nikdy nenechávejte akumulátor bez dozoru. Pokud si nejste jisti postupem nabíjení, poraďte se se zkušenými modeláři. Nikdy nedovolte dětem nabíjet akumulátor bez dohledu dospělého.
• Motor se za provozu zahřívá. Mezi jízdami nechejte model 10–15 minut vychladnout. Prodloužíte tím jeho životnost.
• Při výběru místa pro jízdu se řiďte zdravým rozumem. Nejezděte po ulicích, parkovištích ani jinde, kde byste se mohli střetnout se skutečným autem, lidmi nebo zvířaty. Nejezděte poblíž elektrického vedení, mobilních či rádiových vysílačů, hluboké vody ani v nestabilním terénu. Za své jednání nese výhradní odpovědnost obsluha.
• Výrobek obsahuje citlivé elektronické součásti. Chraňte jej před vlhkostí a nečistotami. Po vystavení vlhkému prostředí se před dalším použitím ujistěte, že elektronika zcela vyschla.
• Před jízdou vždy zkontrolujte dosah RC soupravy, abyste předešli poškození modelu v důsledku ztráty signálu nebo rušení.
• Model provozujte s ohledem na své schopnosti. Pokud by jeho vyzvednutí z určitého místa bylo nebezpečné, neriskujte kvůli němu zranění.
• S koly nad zemí postupujte podle části Zapnutí a párování, která platí pro tento model. Před vypnutím vysílače vždy vypněte model a vyjměte jeho akumulátor.
• Nenechejte napájecí články vysílače příliš vybít, jinak hrozí ztráta kontroly nad modelem.
• Plasty modelu jsou hořlavé a při extrémním horku či chladu se mohou poškodit nebo deformovat. Neskladujte model poblíž zdrojů tepla, například trouby nebo topení. Skladujte jej uvnitř, v suchu a při pokojové teplotě.
• Nikdy nezkracujte anténu přijímače; mohlo by to snížit dosah RC soupravy.

Bezpečné používání lithium-polymerových akumulátorů

• Lithium-polymerový akumulátor nikdy nenabíjejte nabíječem určeným pro NiCd, NiMH ani jiný typ než LiPo. Používejte výhradně nabíječ určený pro LiPo akumulátory.
• Při nabíjení nenechávejte LiPo akumulátor bez dozoru.
• Akumulátor nepřebíjejte.
• LiPo akumulátory vždy nabíjejte na nehořlavém podkladu odolném vysokým teplotám.
• Při nabíjení důrazně doporučujeme používat ochranný vak LiPo-Safe nebo vhodný kontejner. LiPo články se nesmějí přehřát. Při teplotě nad 60 °C pravděpodobně dojde k jejich poškození a hrozí požár.
• LiPo akumulátor nenabíjejte v modelu. Akumulátory nikdy nenabíjejte ani neskladujte ve vozidle.
• LiPo akumulátor nadměrně nevybíjejte, jinak jej poškodíte.
• LiPo články nikdy nevystavujte vodě ani vlhkosti.
• Akumulátor neskladujte poblíž otevřeného ohně nebo topení.
• Nespojujte LiPo články ani hotové sady s dalšími LiPo články nebo sadami.
• LiPo akumulátory vždy skladujte na bezpečném místě mimo dosah dětí.
• Po jakékoli havárii vždy vyjměte LiPo akumulátor z modelu.
• Pečlivě kontrolujte akumulátor i konektory, zda nevykazují sebemenší poškození.
• Zabraňte vniknutí elektrolytu do očí a potřísnění pokožky. Zasažená místa ihned omyjte. Neupravujte konektory ani vodiče LiPo akumulátoru.
• Před nabíjením i provozem vždy zkontrolujte stav akumulátoru.
• LiPo akumulátor nezkratujte.
• Zabraňte přímému kontaktu s vytékajícím nebo poškozeným akumulátorem.
• Akumulátor nenabíjejte mimo doporučený rozsah teplot (0–30 °C).

Pozor

Články mohou být po použití horké. Před dalším nabíjením nechejte akumulátor vychladnout na pokojovou teplotu.

Hlavní část

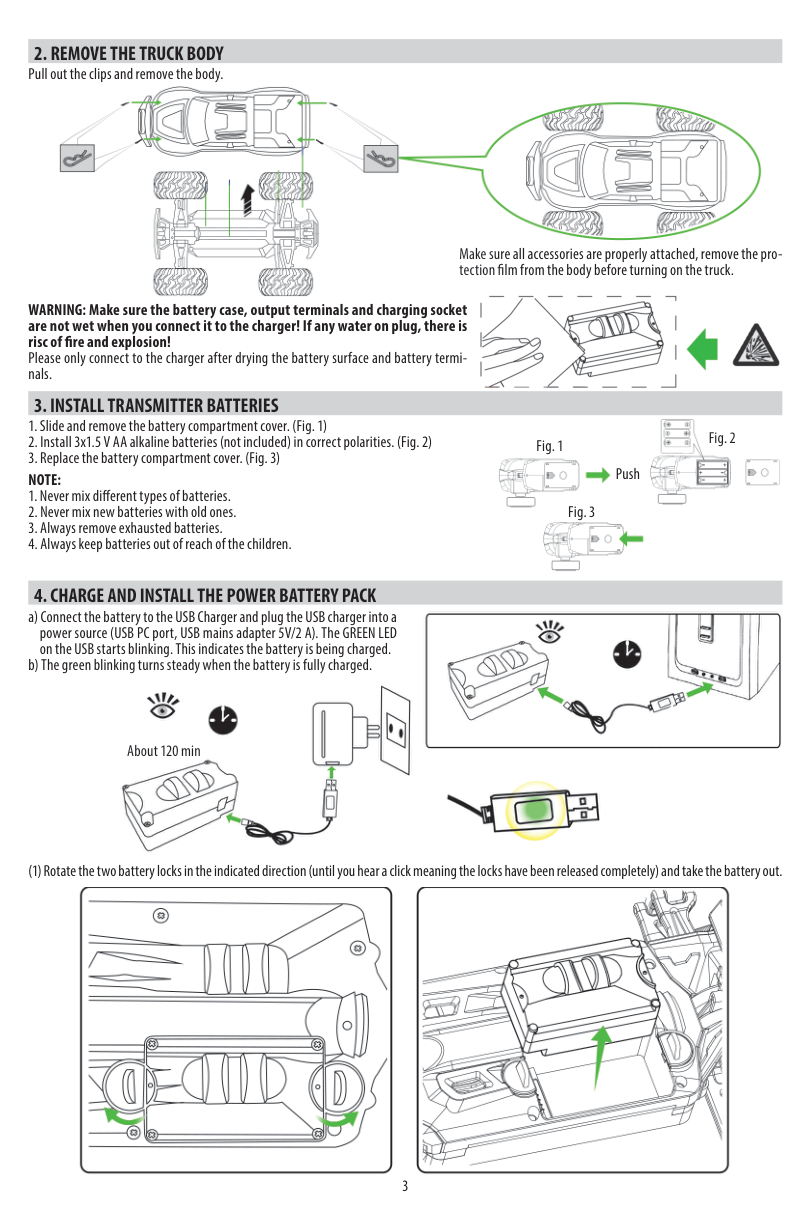

Sejmutí karoserie a příprava vysílače

1. Vytáhněte čtyři sponky a sejměte karoserii. Zkontrolujte upevnění všech doplňků a sejměte ochrannou fólii z karoserie.
2. Odsuňte kryt baterií vysílače. Vložte tři čerstvé alkalické baterie AA 1,5 V podle vyznačené polarity a kryt nasaďte zpět.
3. Nemíchejte různé typy článků ani staré a nové články. Vybité baterie vyjměte a uchovávejte je mimo dosah dětí.
4. Při učení nastavte přepínač rychlosti na L.

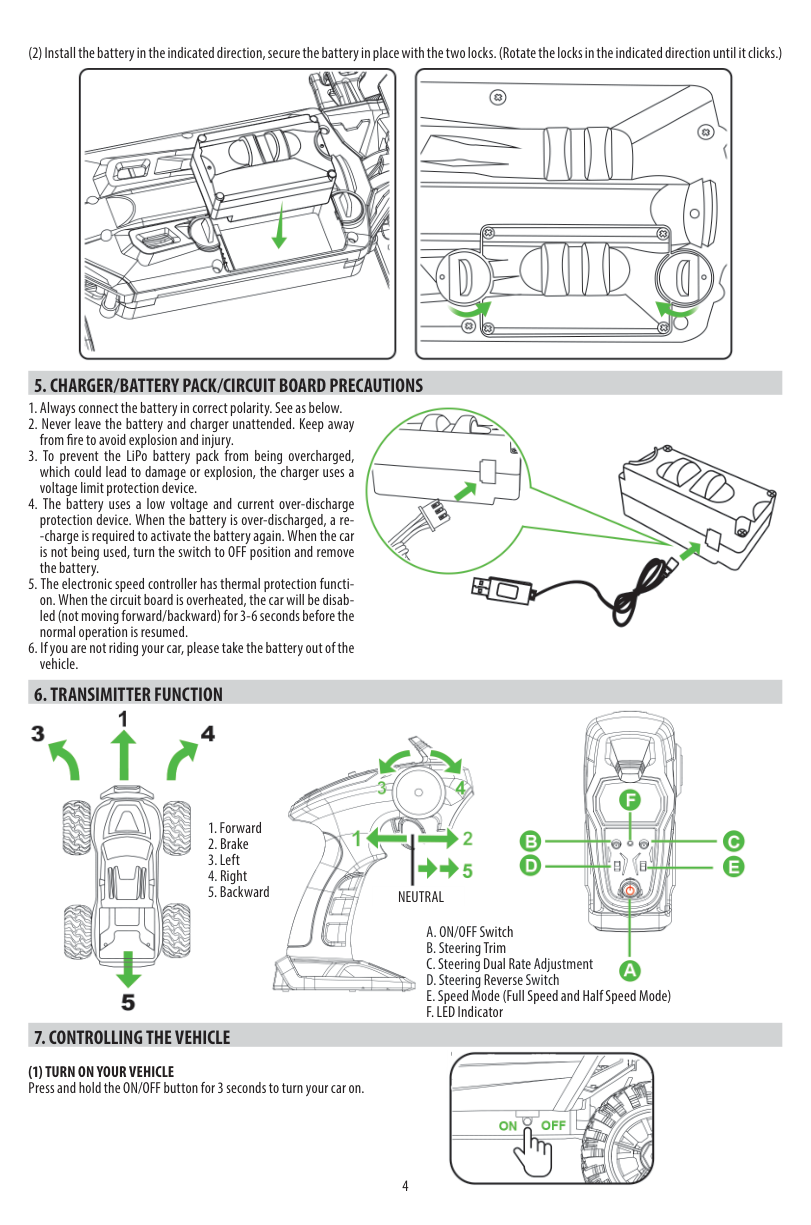

Nabíjení a vložení pohonného akumulátoru

1. Při vypnutém modelu otočte oba zámky akumulátoru, až cvaknou v odjištěné poloze. Vyjměte akumulátor.
2. Zkontrolujte, že jsou pouzdro, výstupní kontakty a nabíjecí zásuvka zcela suché.
3. Připojte akumulátor k dodanému USB nabíječi a poté nabíječ k USB zdroji 5 V / 2 A. Během nabíjení jeho zelená LED bliká.
4. Přibližně po 120 minutách signalizuje trvale svítící zelená LED plné nabití. Odpojte nabíječ od zdroje i akumulátoru.
5. Vložte akumulátor vyznačeným směrem a otočte oba zámky, až cvaknou v zajištěné poloze.

Nebezpečí

Voda na kontaktech akumulátoru nebo v nabíjecí zásuvce může způsobit požár nebo explozi. Mokrý akumulátor nepřipojujte. Nabíjejte jej mimo model pod stálým dohledem.

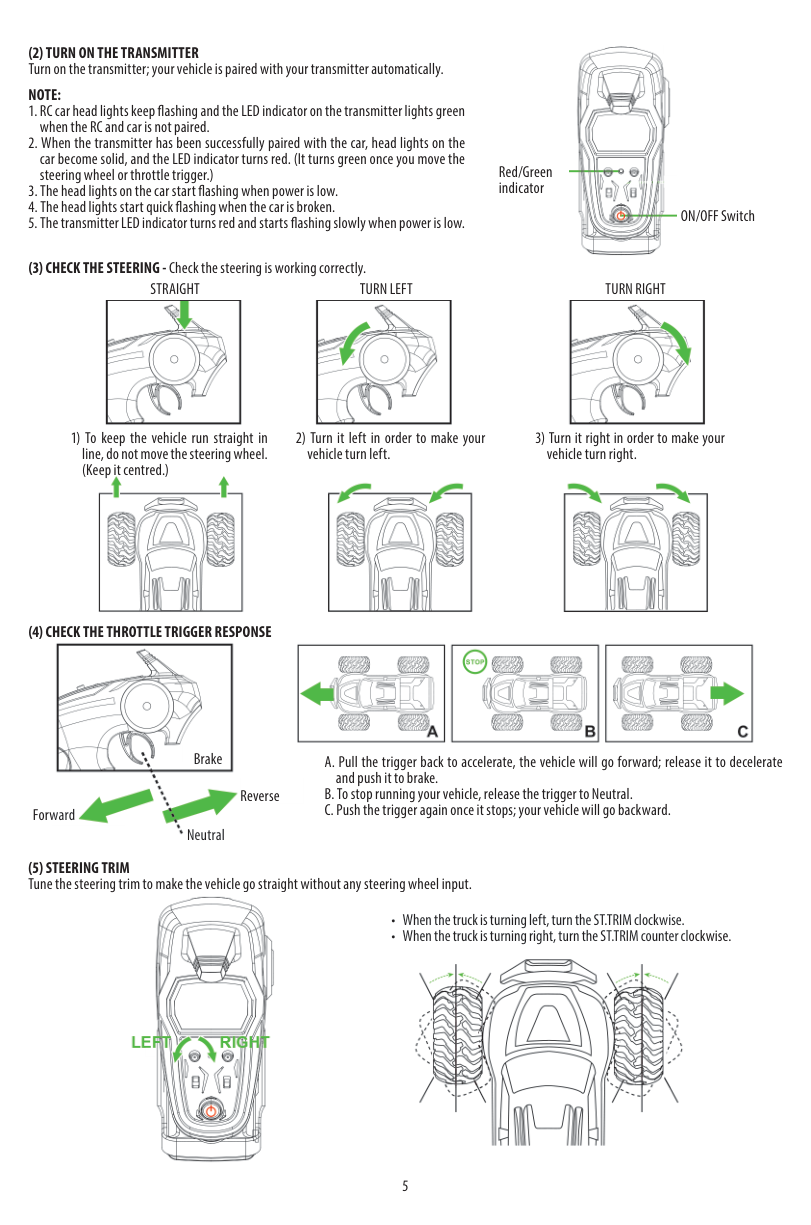

Zapnutí a párování

1. Podepřete model tak, aby byla všechna kola nad zemí, a ponechte ovladač plynu v neutrálu.
2. Stiskněte a po dobu 3 sekund držte tlačítko ON/OFF na modelu.
3. Zapněte vysílač. S modelem se spáruje automaticky.
4. Ověřte, že přední světla modelu trvale svítí. Indikátor vysílače svítí v klidu červeně a při pohybu volantu nebo ovladače plynu se rozsvítí zeleně.

Signalizace	Význam/postup
Přední světla blikají; LED vysílače bliká zeleně	Nespárováno; zkontrolujte postup párování
Přední světla svítí trvale; LED vysílače v klidu červeně	Spárováno
Přední světla začnou při jízdě blikat	Vybitý pohonný akumulátor; zastavte a nabijte jej
Přední světla rychle blikají	Závada modelu; zastavte a proveďte kontrolu
LED vysílače pomalu bliká červeně	Vybité baterie vysílače; vyměňte je

Kontrola ovládání

1. Otočte volant doleva a doprava. Přední kola se musejí vychylovat stejným směrem. Pokud je směr opačný, přepněte přepínač obrácení řízení mezi NOR a REV.
2. Vraťte volant do středu. Nastavte ST.TRIM tak, aby model jel rovně: při samovolném zatáčení doleva otáčejte po směru hodinových ručiček, při zatáčení doprava proti směru.
3. Pro jízdu vpřed jemně přitáhněte ovladač plynu. Uvolněním do neutrálu zpomalíte. Odtlačením vpřed zabrzdíte; po zastavení vraťte ovladač do neutrálu a opětovným odtlačením zařaďte zpátečku.

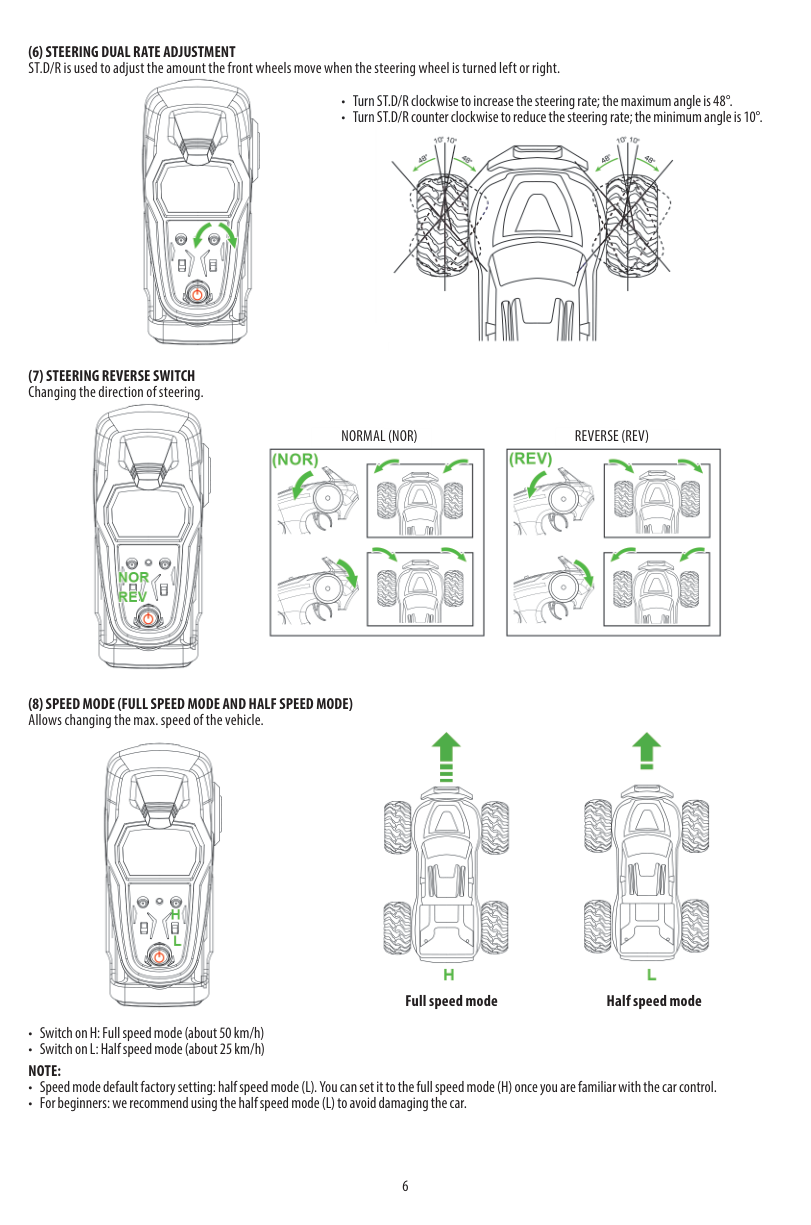

4. Otáčením ST.D/R po směru hodinových ručiček zvětšete výchylku řízení, proti směru ji zmenšete (přibližně 10–48°).
5. Ponechte přepínač rychlosti na L pro poloviční rychlost. Režim H zvolte teprve po spolehlivém zvládnutí řízení, brzdění a zpátečky.
6. Ověřte reakce RC soupravy v celém zamýšleném prostoru jízdy. Nejezděte, pokud je ovládání zpožděné nebo přerušované.

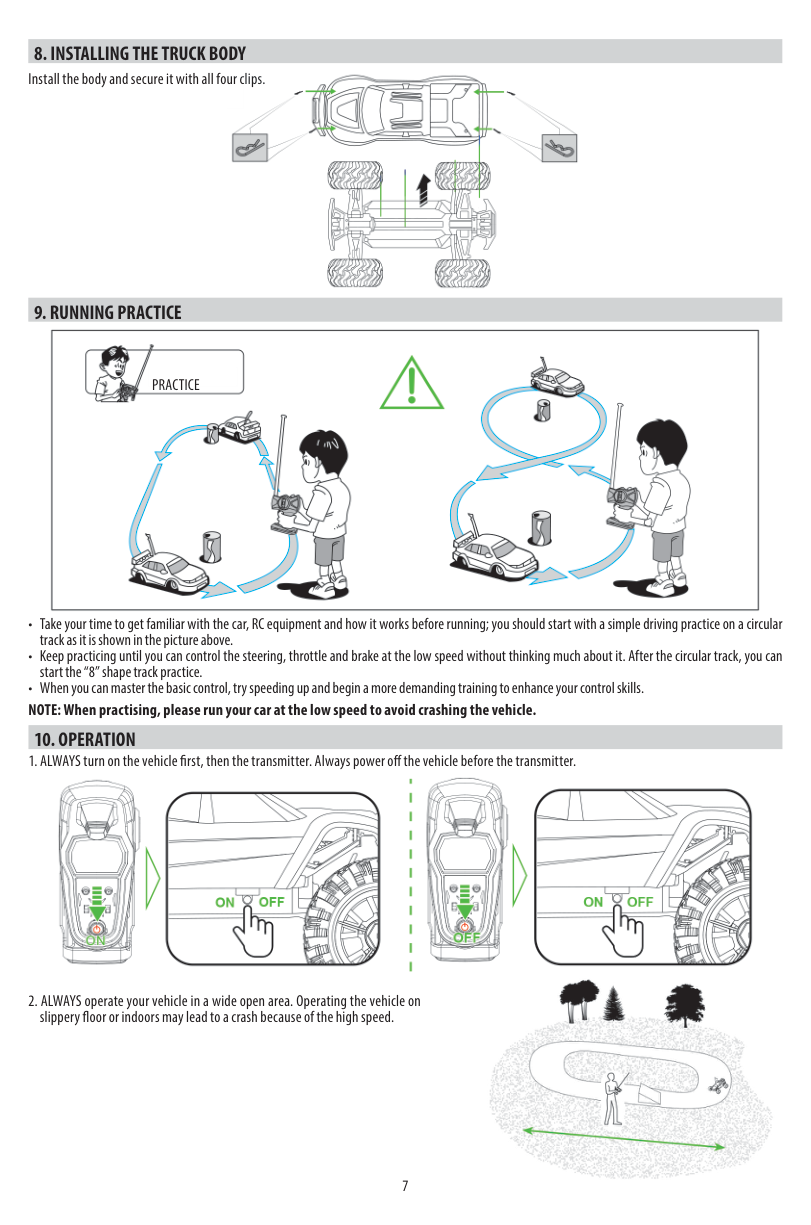

Nasazení karoserie a nácvik jízdy

1. Nasaďte karoserii a zajistěte všechny čtyři sponky.
2. Začněte nízkou rychlostí na rozlehlém, volném a suchém prostranství. Vyhněte se kluzkým podlahám a stísněným vnitřním prostorům.
3. Trénujte jízdu v kruhu a poté po osmičce. Rychlost zvyšujte až po zvládnutí řízení a brzdění.
4. Při první jízdě s nabitým akumulátorem jezděte po dobu tohoto nabití plynule přibližně na půl plynu po rovném povrchu, aby se zaběhly uhlíky motoru. Vynechání záběhu může snížit výkon motoru a zkrátit jeho životnost.
5. Vyhněte se častému zatáčení, opakovaným prudkým rozjezdům a zastavením, tlačení předmětů, vysoké trávě, kalužím, hluboké vodě a nepřetržité jízdě do kopce. Tato zátěž může přehřát motor.
6. Mezi jízdami nechejte model 10–15 minut vychladnout.

Ukončení jízdy a údržba

1. Vraťte ovladač plynu do neutrálu a model zastavte. Vypněte model, vyjměte akumulátor a teprve potom vypněte vysílač.
2. Měkkým štětcem nebo stlačeným vzduchem odstraňte nečistoty ze zavěšení, hnacích hřídelí a řízení. Nepoužívejte agresivní chemikálie ani rozpouštědla.
3. Zkontrolujte všechny šrouby, kola a díly, zda nejsou poškozené nebo uvolněné. Před každou jízdou i po ní zkontrolujte volný chod pohonu a řízení. Podle potřeby naneste malé množství vazelíny vhodné pro plastové převody.
4. Model skladujte v suchu při pokojové teplotě, mimo zdroje tepla, silný mráz a dosah dětí. Elektroniku chraňte před prachem a dlouhodobým přímým slunečním světlem. Motory, serva a převody se běžným provozem opotřebovávají a mohou vyžadovat výměnu.

Ochranné funkce

Dodaný nabíječ omezuje nabíjecí napětí. Akumulátor má podpěťovou a proudovou ochranu; po jejím vypnutí jej znovu aktivujte nabitím dodaným nabíječem. Nevybíjejte jej úmyslně do hlubokého vybití. Při přehřátí může regulátor přerušit jízdu vpřed i vzad přibližně na 3–6 sekund. Zastavte a nechejte model vychladnout, místo abyste ochranu opakovaně zatěžovali.

Příloha

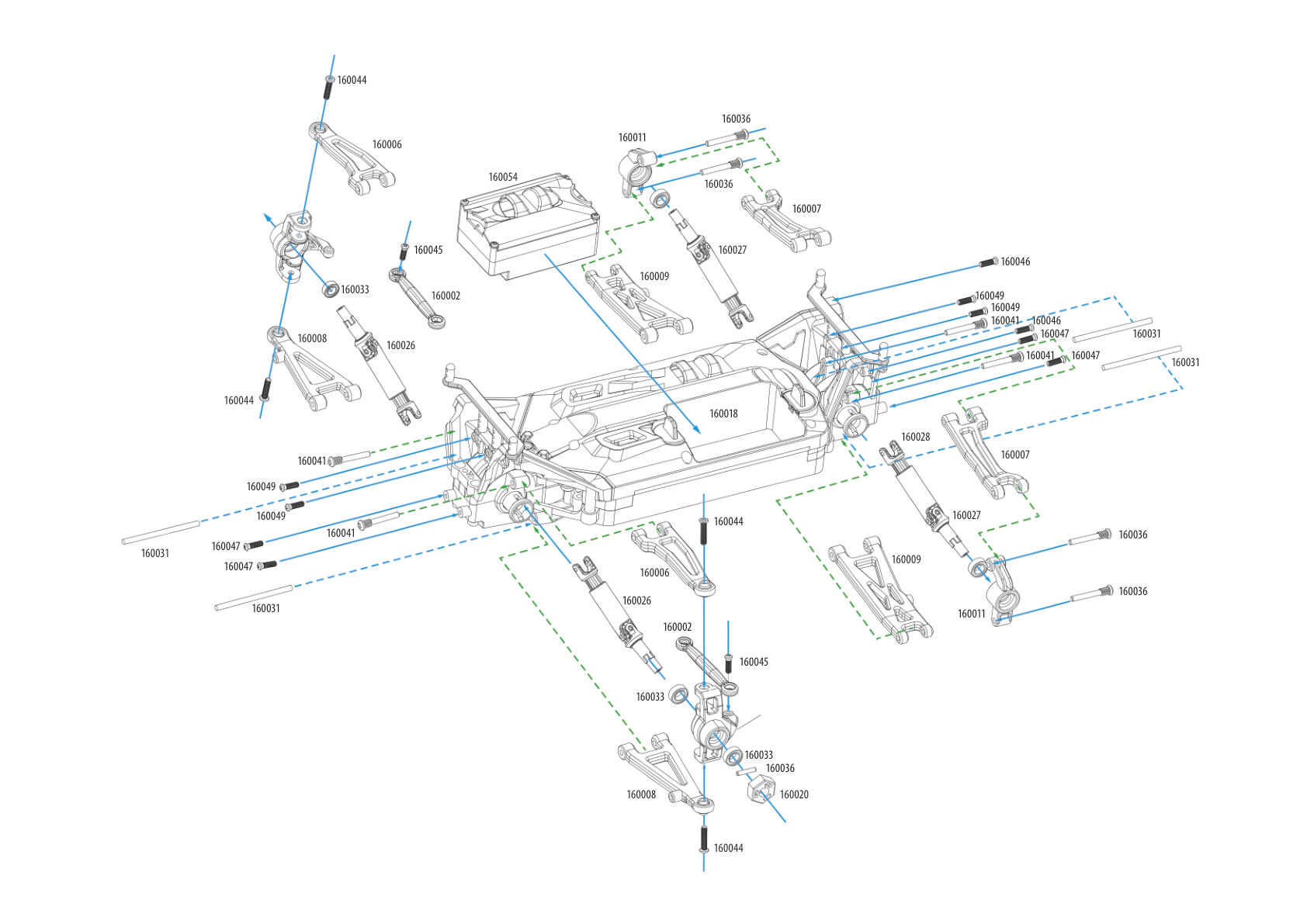

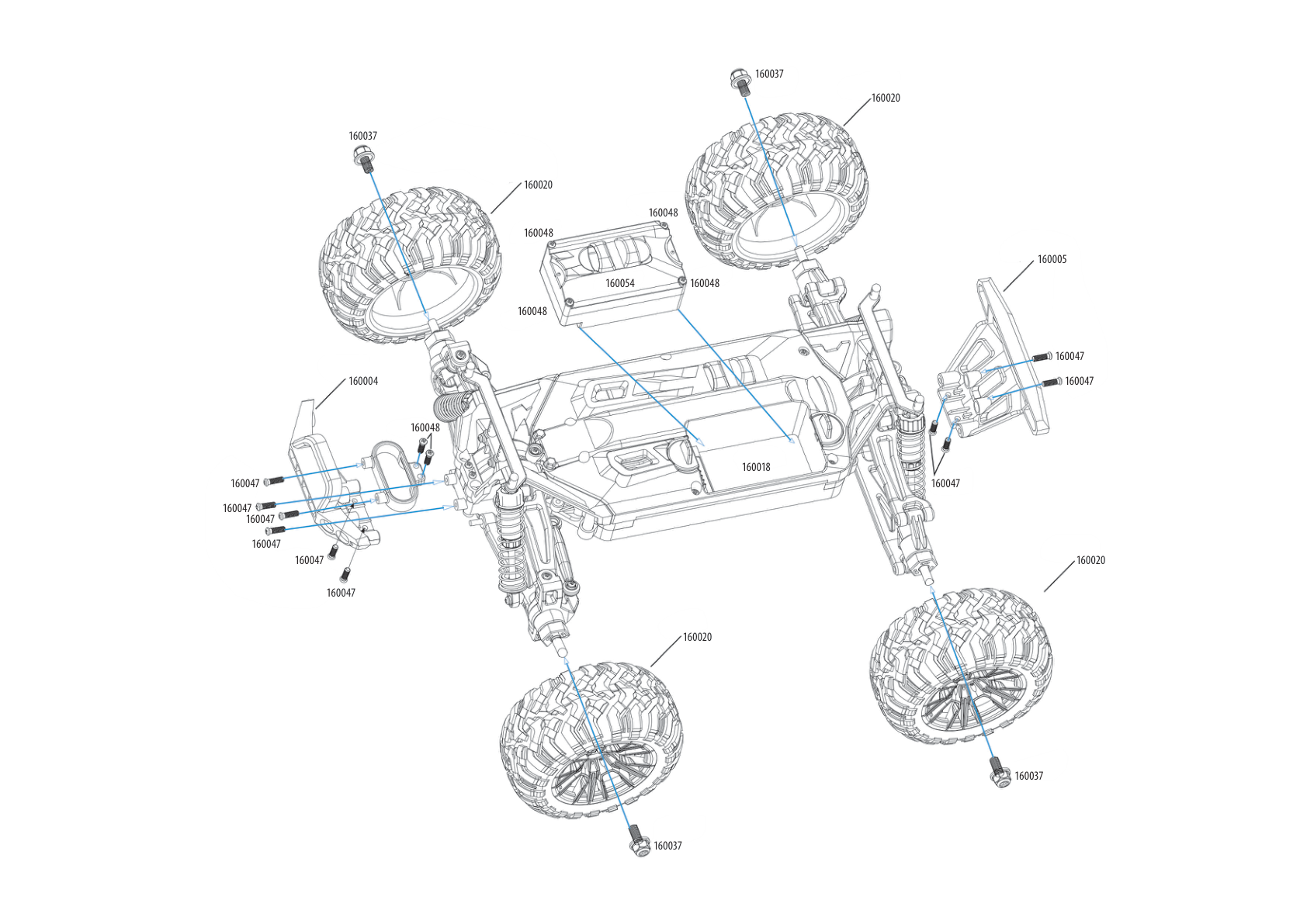

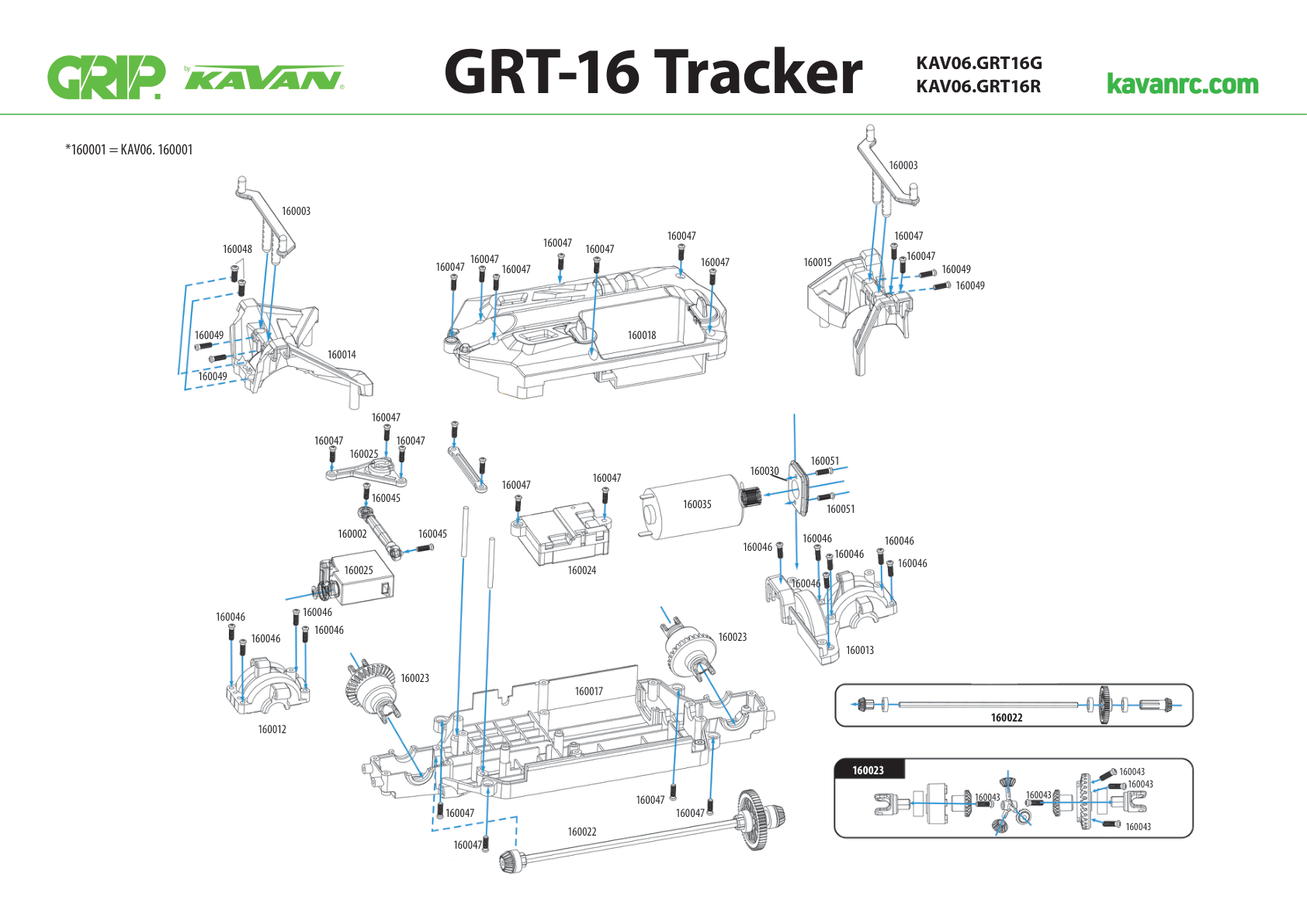

Původní výkresy a náhradní díly

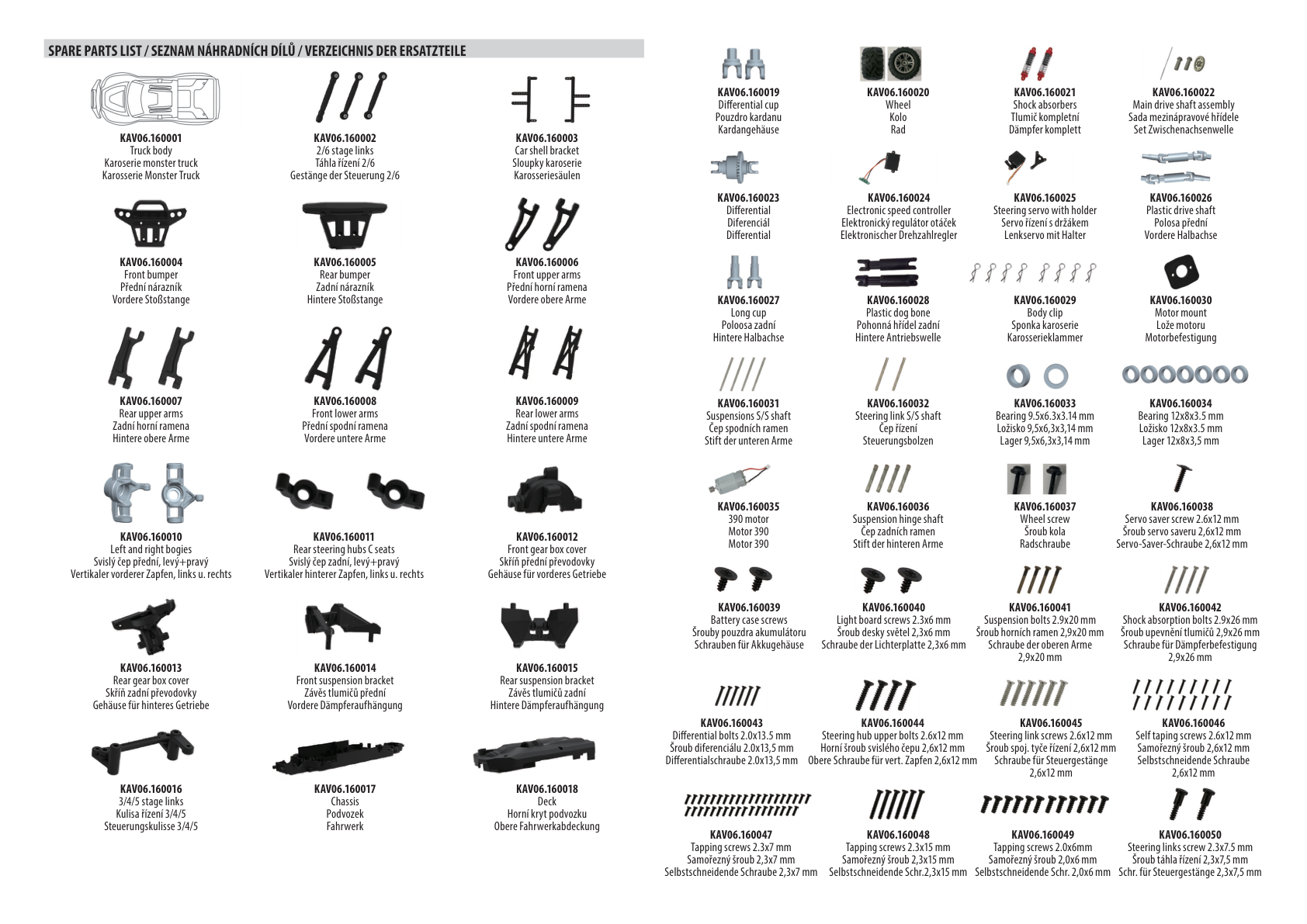

Přehled náhradních dílů

Kód dílu	Popis
KAV06.160001	Karoserie monster trucku
KAV06.160002	Táhla řízení 2/6
KAV06.160003	Sloupky karoserie
KAV06.160004	Přední nárazník
KAV06.160005	Zadní nárazník
KAV06.160006	Přední horní ramena zavěšení
KAV06.160007	Zadní horní ramena zavěšení
KAV06.160008	Přední spodní ramena zavěšení
KAV06.160009	Zadní spodní ramena zavěšení
KAV06.160010	Přední těhlice levá a pravá
KAV06.160011	Zadní držáky nábojů levý a pravý
KAV06.160012	Skříň přední převodovky
KAV06.160013	Skříň zadní převodovky
KAV06.160014	Přední držák tlumičů
KAV06.160015	Zadní držák tlumičů
KAV06.160016	Kulisa řízení 3/4/5
KAV06.160017	Podvozek
KAV06.160018	Horní kryt podvozku
KAV06.160019	Unašeče výstupů diferenciálu
KAV06.160020	Kolo
KAV06.160021	Kompletní tlumiče
KAV06.160022	Sestava mezinápravového hnacího hřídele
KAV06.160023	Diferenciál
KAV06.160024	Elektronický regulátor otáček
KAV06.160025	Servo řízení s držákem
KAV06.160026	Přední plastové hnací poloosy
KAV06.160027	Zadní poloosy
KAV06.160028	Zadní plastové hnací hřídele
KAV06.160029	Sponky karoserie
KAV06.160030	Lože motoru
KAV06.160031	Čepy spodních ramen zavěšení
KAV06.160032	Čepy řízení
KAV06.160033	Ložisko 9,5×6,3×3,14 mm
KAV06.160034	Ložisko 12×8×3,5 mm
KAV06.160035	Motor 390
KAV06.160036	Čepy zadních ramen zavěšení
KAV06.160037	Šrouby kol
KAV06.160038	Šrouby servosaveru 2,6×12 mm
KAV06.160039	Šrouby pouzdra akumulátoru
KAV06.160040	Šrouby desky osvětlení 2,3×6 mm
KAV06.160041	Šrouby horních ramen zavěšení 2,9×20 mm
KAV06.160042	Upevňovací šrouby tlumičů 2,9×26 mm
KAV06.160043	Šrouby diferenciálu 2,0×13,5 mm
KAV06.160044	Horní šrouby těhlic 2,6×12 mm
KAV06.160045	Šrouby spojovací tyče řízení 2,6×12 mm
KAV06.160046	Samořezné šrouby 2,6×12 mm
KAV06.160047	Samořezné šrouby 2,3×7 mm
KAV06.160048	Samořezné šrouby 2,3×15 mm
KAV06.160049	Samořezné šrouby 2,0×6 mm
KAV06.160050	Šrouby táhel řízení 2,3×7,5 mm

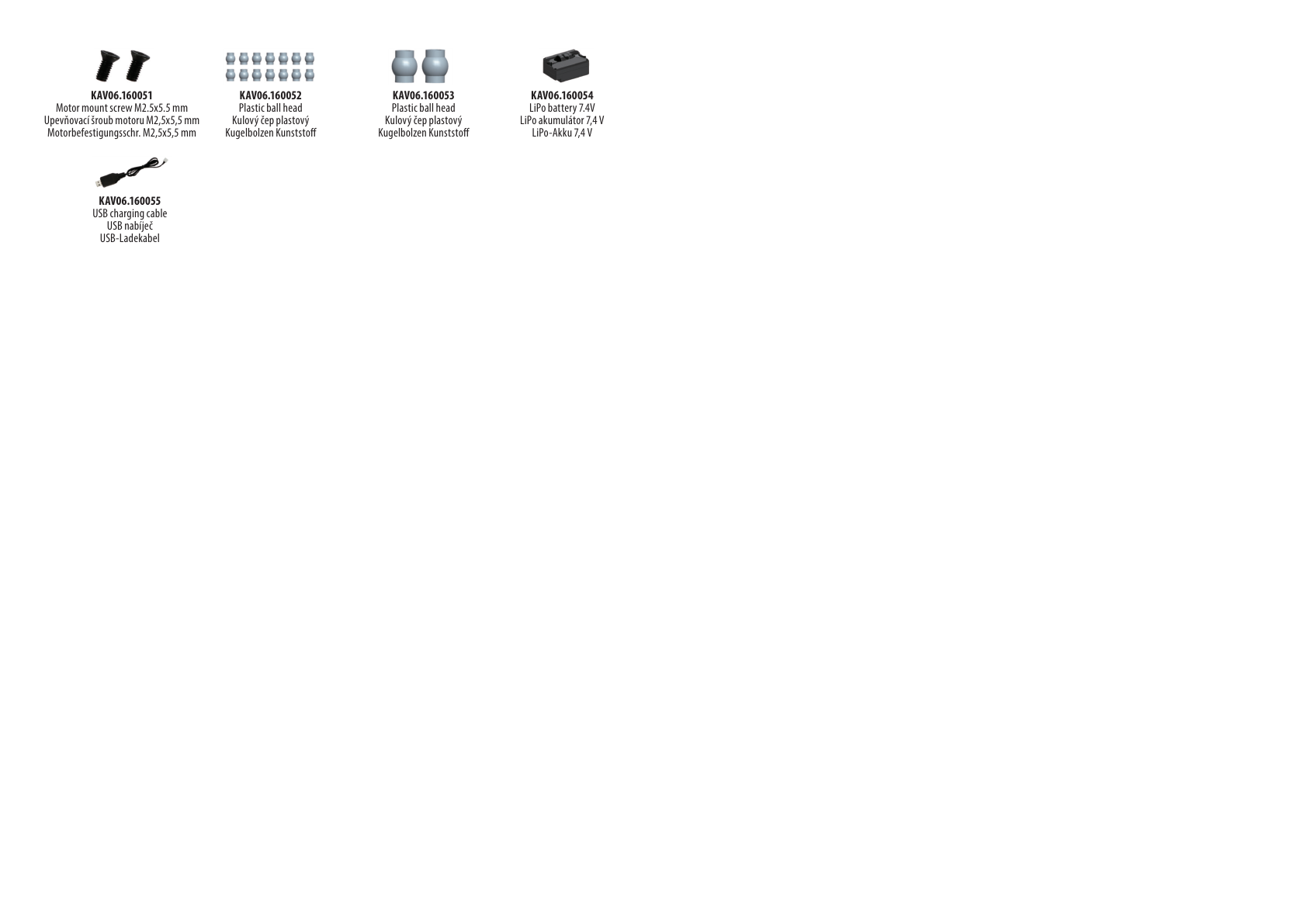

KAV06.160051	Upevňovací šrouby motoru M2,5×5,5 mm
KAV06.160052	Plastové kulové čepy
KAV06.160053	Plastové kulové čepy
KAV06.160054	LiPo akumulátor 7,4 V
KAV06.160055	USB nabíjecí kabel

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

Tímto KAVAN Europe s.r.o. prohlašuje, že model auta KAVAN GRT-16 Tracker s RC soupravou a dodávaným příslušenstvím je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je dostupné na www.kavanrc.com/doc.

Záruka

Na výrobky KAVAN Europe s.r.o. se vztahuje záruka odpovídající aktuálně platným právním předpisům ve vaší zemi. Při uplatnění záruky se obraťte na prodejce, u kterého jste výrobek zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, obrácenou polaritou, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou provedenou neoprávněnou osobou, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami či opravami neprovedenými společností KAVAN Europe s.r.o. nebo autorizovaným servisem, náhodným či úmyslným poškozením, běžným opotřebením, provozem mimo uvedené specifikace nebo ve spojení se zařízeními jiných výrobců. Pečlivě si přečtěte příslušné informace v dokumentaci výrobku.
