KAVAN Nažehlovací fólie - Návod k použití

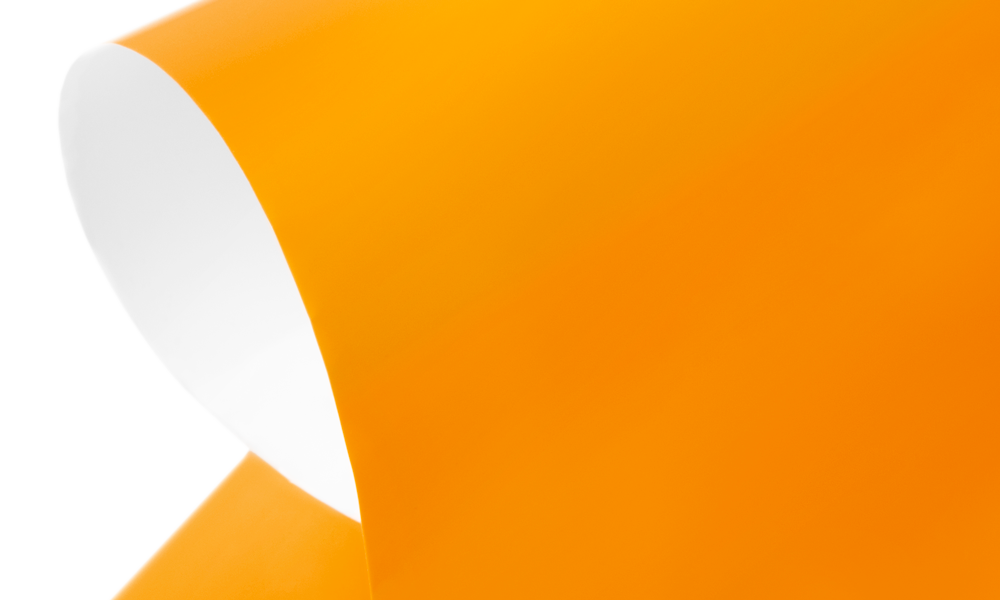

Potahové fólie KAVAN
Úvod
Lehká a pevná polyesterová nažehlovací fólie pro potahování modelů letadel.
Nažehlovací fólie KAVAN je vyrobena z velmi tenkého a lehkého polyesterového polymeru s vysokou pevností, pokrytého vrstvou tepelně aktivovaného lepidla s kvalitními pigmenty.
Technické údaje
| Materiál | Polyesterová fólie s tepelně aktivovaným pigmentovaným lepidlem |
|---|---|
| Počáteční přichycení (NÍZKÁ teplota) | 95–100 °C |
| Přižehlení a vypnutí (VYSOKÁ teplota) | 130–140 °C |
| Tvarování zakřivených ploch | 140–160 °C |
| Horní teplotní mez | Nepřekračujte 180 °C |
| Přesah podél rovných hran | 2–3 cm |
| Přesah kolem koncových oblouků a křivek | 4–6 cm; u složitých tvarů 6–10 cm |
| Vzájemný přesah dílů potahu | 0,5–1 cm |
Hlavní část
Naplánujte pořadí potahování
Jednotlivé plochy modelu potahujte samostatnými díly fólie KAVAN. Nepokoušejte se celé křídlo nebo trup obalit jediným kusem. Vždy odřízněte větší díl s přesahem 2–3 cm podél rovných hran a 4–6 cm kolem koncových oblouků a křivek. Před použitím stáhněte průhlednou ochrannou vrstvu, položte fólii lepidlem na model a přižehlete ji.
Křídlo
Potáhněte zvlášť každou polovinu, jedním pruhem fólie ze spodu a jedním (nebo dvěma, pokud je křídlo lomené) seshora. Postup potahování poloviny jednodílného křídla lomeného do vzepětí s použitím čtyř pruhů fólie KAVAN: (1) nejprve nažehlete fólii na spodní stranu ucha, (2) spodní stranu centroplánu s přesahem aspoň 0,5–1 cm, (3) horní stranu ucha a (4) horní stranu centroplánu, opět s nejméně 0,5–1 cm přesahem.
Trup

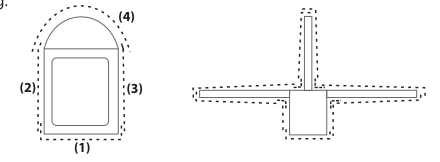

Postupně přiložte čtyři díly: spodní stranu, levou a pravou bočnici a horní stranu.
Kouty a rohy (např. v oblasti ocasních ploch)
Nejprve potáhněte samotný kout úzkým páskem fólie (2–3 cm) a potom potáhněte jednotlivé plochy stejným postupem jako křídlo.
Připravte kostru modelu
Trocha času navíc věnovaná pečlivé přípravě povrchu modelu před potahováním se určitě vyplatí. S mírnou nadsázkou lze říci, že výsledný vzhled modelů je ovlivněn více kvalitou povrchu kostry než samotnou fólií. Cílem je dosáhnout hladkého a rovného povrchu celého modelu. Zatmelte všechny nerovnosti vhodným tmelem a přebruste do hladka. Tmel nesmí být o mnoho tvrdší, než okolní balsa, jinak jen obtížně dosáhnete hladkého povrchu, protože se okolní balsa bude odbrušovat rychleji. Pamatujte, že všechny nerovnosti a výstupky budou skrze potah vidět, pokud je předem neodstraníte. Zvláštní pozornost je třeba věnovat částem modelu z tvrdého a málo porézního dřeva (překližka, dýhovaná křídla). Přilnavost fólie můžete zvětšit tenkým nátěrem teplem aktivovaným lepidlem naneseným před potahováním.
Při potahování horní i spodní strany křídla uzavřete vzduch mezi žebry. Vyvrtejte do žeber řadu malých otvorů (stačí Ø1 mm), aby mohl unikat. Jinak se při vypínání fólie ohřátý vzduch roztáhne a po vychladnutí zůstane potah nevzhledně povolený.
Nakonec celý povrch modelu přebruste velmi jemným brusným papírem č. 360 nebo jemnějším. Před potahováním důkladně odstraňte prach vysavačem a suchým měkkým bavlněným hadříkem.
Hubicí vysavače se nedotýkejte povrchu modelu.
Velmi pečlivě odstraňte prach z broušení a řezání z potahovaných dílů i pracoviště. Prach zhoršuje přilnavost fólie a obsahuje zrnka brusiva, která mohou rychle poškodit nepřilnavý povrch žehličky.
Naneste fólii
Rozvrhněte si pořadí potahovaných ploch tak, abyste malá, obtížně dosažitelná místa (kouty, složité tvary apod.) potahovali jako první a končili s velkými, snadno přístupnými plochami. Pokud potahujete poprvé, zkuste začít s ocasními plochami. Je to relativně malá plocha a vyzkoušíte si zde všechny způsoby práce s nažehlovací fólií. A pokud se vám práce třeba napoprvé nepodaří, nazmar přijde jen malé množství materiálu.
Nastavte teplotu žehličky
Správná teplota žehličky je základem úspěšného potahování fólií KAVAN. Při příliš nízké teplotě fólie nedrží, při příliš vysoké se později zvlní. Používejte alespoň dvě teploty: NÍZKOU pro bezpečné přichycení a VYSOKOU pro důkladné přilepení a vypnutí. VYSOKÁ teplota slouží také k potahování složitých tvarů, například koncových oblouků. Nastavení ověřte zkouškou: odřízněte čtvereček fólie o straně 1–2 cm, stáhněte ochrannou vrstvu a položte jej na žehličku lepidlem vzhůru. Při NÍZKÉ teplotě se pomalu a lehce zvlní. Dotknete-li se jej kouskem balsy, přilepí se; po vychladnutí se má dát sloupnout jen s několika vytrženými vlákny dřeva. Nemá-li žehlička displej, označte si polohu termostatu. Poté teplotu zvyšte a položte na žehličku nový kousek fólie. Pokud se zkušební kousek rychle a výrazně smrští, jde o VYSOKOU teplotu. Čtvereček má i po zvlnění zůstat přibližně čtvercový. Barva fólie ztmavne, ale po vychladnutí se vrátí do původního odstínu. Fólie se nesmí sbalit do kuličky, trvale zčernat ani vzplanout; to znamená příliš vysokou teplotu. Opět si označte nastavení termostatu. Pokud má žehlička displej nebo používáte infračervený či kontaktní teploměr, NÍZKÁ teplota má být přibližně 95–100 °C, VYSOKÁ 130–140 °C a teplota pro tvarování křivek 140–160 °C. Nepoužívejte teplotu vyšší než 180 °C.
Uvedené hodnoty jsou skutečné teploty naměřené ve středu pracovní plochy žehličky. Podle kalibrace termostatu, stupnice a výkonu či stavu topného tělesa může být nutné nastavit jiné hodnoty. Správné nastavení proto vždy ověřte popsanou zkouškou.
Potahování „otevřené“ konstrukce (klasické křídlo ze žeber a nosníků, trup z podélníků a přepážek)

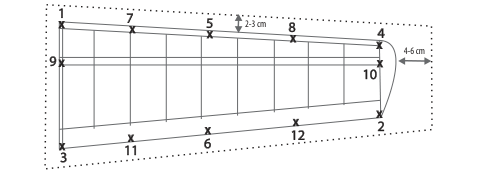

- Odřízněte fólii s přesahem 2–3 cm podél rovných hran a 4–6 cm kolem koncových oblouků a křivek. Stáhněte ochrannou vrstvu a položte fólii lepidlem na příslušnou část modelu. Při NÍZKÉ teplotě ji lehkým tlakem hrotu žehličky bodově přichyťte podél okrajů. Dodržte pořadí v (Obr. 6) a fólii jemně napínejte, aby dobře přiléhala. Velké vrásky uvolněte nahřátím, fólii lehce napněte a znovu přichyťte. Poté přižehlete celý obvod kostry nebo křídla, fólii přehněte přes hrany a pohybem žehličky kolem hran ji přilepte; pracovní plocha přitom spočívá na hraně. Nastavte VYSOKOU teplotu a lehkým přejížděním okraje znovu přižehlete. Pro vypínání průhledné fólie je vhodnější horkovzdušná pistole. Při použití žehličky přejíždějte velmi lehce od okrajů ke středu a přilepte fólii k žebrům a hlavnímu nosníku. Postupujte hadovitým pohybem od kořene ke koncovému oblouku. Pracujte pomalu, bez tlaku, a nechte fólii teplem vypnout. Nakonec přebytečnou fólii podél okrajů ořízněte.
- Další osvědčenou metodou je nejprve přižehlit fólii při NÍZKÉ teplotě po celé délce hlavního nosníku, mezi body 9 a 10 v (Obr. 6). Potom přižehlujte od nosníku k náběžné a odtokové hraně. Nakonec při VYSOKÉ teplotě přižehlete okraje a potah vypněte výše popsaným způsobem. Tento postup lze použít i na plochách s tuhým potahem.
Plochy s tuhým potahem (balsové desky, dýhovaný pěnový materiál apod.)

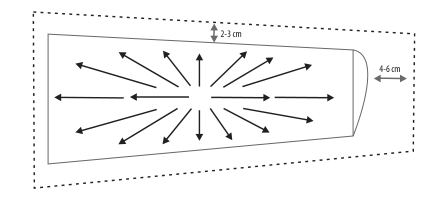

Nažehlovací fólii KAVAN odřízněte s přesahem 2–3 cm podél rovných hran a 4–6 cm okolo koncových oblouků. Odstraňte ochrannou fólii a fólii položte matnou lepivou vrstvou na kostru. Žehličku mějte nastavenu na teplotu NÍZKOU. Vlastní přižehlování začněte ve středu plochy a postupujte od středu směrem ven. Žehličku přitlačujte jen lehce a s citem; fólii současně druhou rukou napínejte. Nespěchejte, systematicky fólii přihlazujte tak, abyste nikde nevytvořili vzduchové bubliny ani vrásky. Jakmile přižehlíte fólii po celé ploše, nastavte VYSOKOU teplotu žehličky a celý potah pomalu přežehlete. Chladnoucí fólii jemně přitlačujte měkkým hadříkem, aby fólie důkladně přilnula.
Složité tvary (koncové oblouky)
Díly potahu připravte s přesahem aspoň 6–10 cm po celém obvodu. Vtip potahování spočívá v tom, že fólii prohříváme žehličkou nastavenou na VYSOKOU teplotu nejenom v místech, která chceme bezprostředně přižehlit, ale ještě o 2–3 cm dále za stálého napínání druhou rukou (proto ten velký přesah, není důvod si pálit prsty). Fólii tak postupně po malých částech prohřívejte a natahujte podél celého oblouku. Může být potřeba několikrát přejít tam a zpět. Nespěchejte, pečlivost se rozhodně vyplatí. Pokud náhodou vyrobíte nějakou vrásku, nikdy se ji nepokoušejte pod tlakem „rozžehlit“. Místo prohřejte, fólii opatrně odlepte, přiložte žehličku, dokud vráska nezmizí a potom fólii opět přižehlete. Opravdu platí, že jediné vrásky, které se mohou na potahu provedeném z nažehlovací fólie vyskytnout, jsou ty, které sami vyrobíte.
Křídlo s klenutým profilem (konkávní povrchy)
Potah přižehlete na spodní stranu křídla při NÍZKÉ teplotě bez napínání. Poté VYSOKOU teplotou vypněte pouze potah mezi žebry, aniž byste se žehličkou dotýkali žeber a nosníků.
Zajištění odolnosti proti palivu
Fólie KAVAN odolává modelářským palivům pro žhavicí, samozápalné i benzínové motory. Pokud však palivo pronikne pod okraj nebo do přesahu potahu, vsákne se do dřeva, uvolní fólii a oslabí konstrukci. Před potahováním natřete motorový a nádržový prostor i všechna místa ohrožená palivem nebo spalinami epoxidovým lakem. Nechte schnout alespoň 24 hodin a lehce přebruste velmi jemným brusným papírem. Po potažení naneste druhou ochrannou vrstvu, tentokrát i přes okraje fólie, aby pod ně palivo nezatékalo.
Příloha
Tipy pro potahování
Kombinováním různobarevných dílů fólie KAVAN snadno vytvoříte libovolné barevné schéma. Postupujte jako při stříkání barev: nejprve světlé odstíny, potom tmavé. Pokud například potahujete část křídla od nosníku k odtokové hraně jednou barvou a přední část druhou, orientujte volné okraje přesahů po proudu vzduchu při letu.
Doporučujeme používat ochranný návlek na žehličku. Chrání fólii před poškrábáním a u průhledných fólií omezuje vznik barevných „map“ způsobených rychlým a nerovnoměrným ohřevem.
Přehled teplot
Uvedené teploty se měří ve středu pracovní plochy žehličky. Skutečné nastavení ověřte zkouškou v části Nastavte teplotu žehličky. Podrobný katalogový popis se shoduje s původním návodem v rozlišení teplot pro přichycení, vypnutí a tvarování; krátké shrnutí uvádí méně přesný rozsah 120–180 °C.
Žehlička, horkovzdušná pistole a zahřátá fólie mohou popálit pokožku. Prsty držte mimo zahřívanou oblast a při napínání přes zakřivené plochy ponechte předepsaný přesah. Nikdy fólii nezahřívejte až ke zčernání, sbalení do kuličky nebo vzplanutí.
