KAVAN ET-01 Elektrický šroubovák - Návod k obsluze

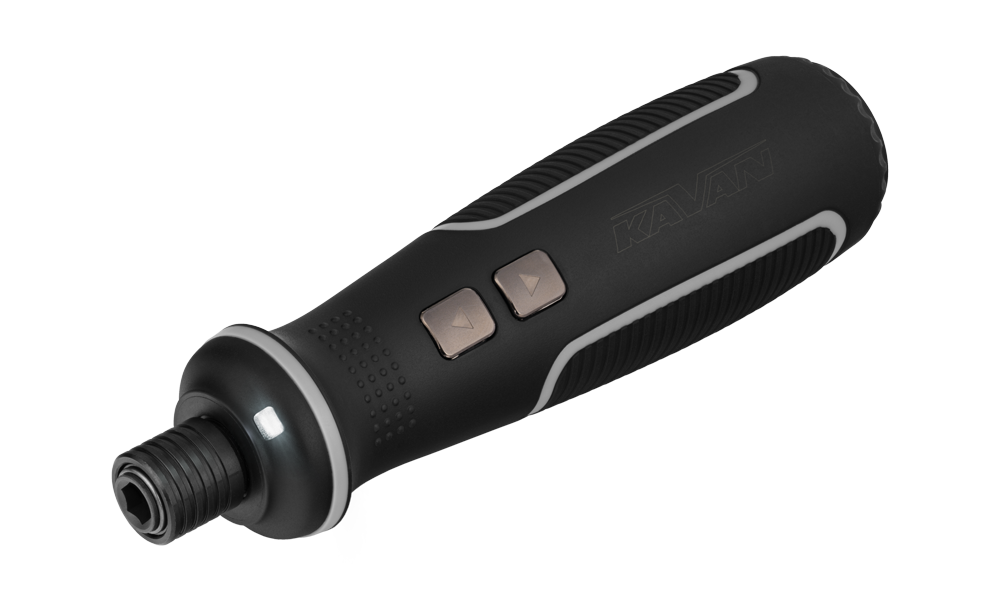

KAV66.8340

Elektrický šroubovák

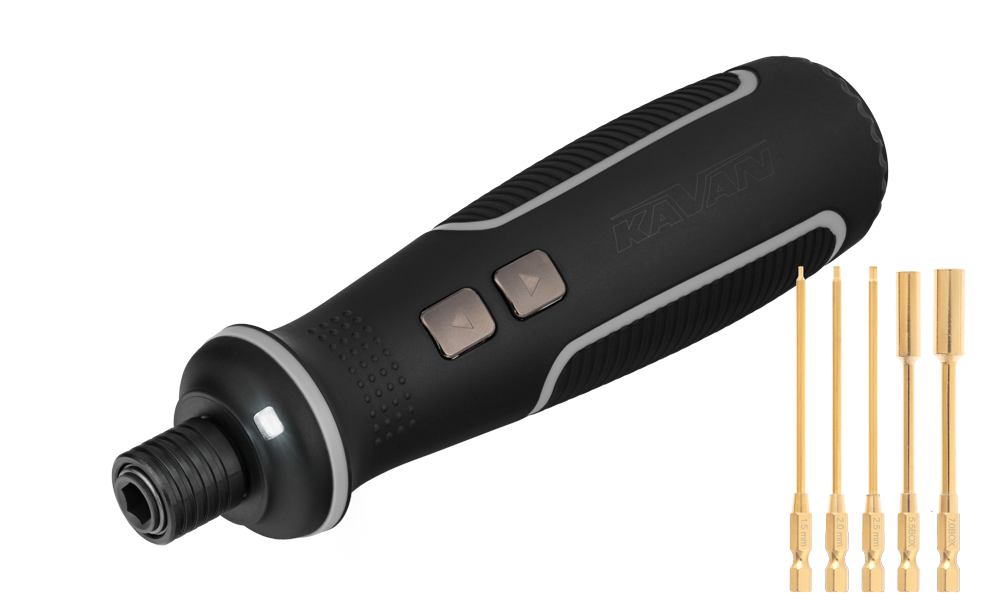

KAV66.8341

Elektrický šroubovák se sadou 5 nástavců

Úvod

Elektrický šroubovák KAVAN ET-01 slouží k utahování a povolování šroubů při stavbě a údržbě RC modelů. Motor zajišťuje elektrické otáčení, zatímco brzda v neutrálu umožňuje ruční povolení a konečné dotažení.

Obsah sady

KAV66.8340 obsahuje elektrický šroubovák a nabíjecí USB kabel. KAV66.8341 navíc obsahuje pět nástavců: imbusové 1,5, 2,0 a 2,5 mm a nástrčné na matice 5,5 a 7,0 mm. Před použitím zkontrolujte, zda nástavec odpovídá šroubu nebo matici.

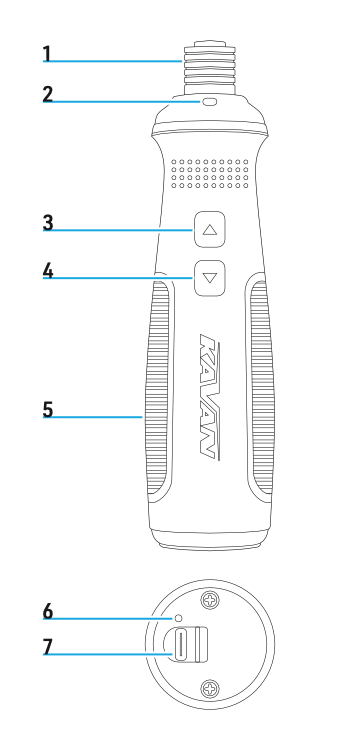

Přehled

1. Rychloupínací sklíčidlo
2. Pracovní LED světlo
3. Tlačítko dopředu
4. Tlačítko dozadu
5. Protiskluzová gumová rukojeť
6. LED indikátor
7. USB-C port

Technické údaje

Akumulátor	3,6 V 2000 mAh Li-ion
Otáčky naprázdno	280 ot./min
Krouticí moment	2 N·m (elektrický) / 10 N·m (ruční)
Sklíčidlo	Rychloupínací šestihran 6,35 mm
USB napájecí zdroj	5 V / min. 500 mA (0,5 A)
Doba nabíjení	60–100 minut (s USB zdrojem dimenzovaným alespoň na 1 A)
Doba provozu	90–200 minut (trvalého provozu)
Hmotnost	240 g

Bezpečnostní zásady

Nebezpečí

Před prací na elektrickém zařízení jej odpojte od napájení. Noste ochranné brýle, držte nářadí za rukojeť a prsty udržujte mimo otáčející se části.

• Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár, těžké poranění nebo škody na majetku.
• Udržujte pracoviště v čistotě a dobře osvětlené.
• S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach.
• Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště.
• Chraňte elektrické nářadí před deštěm a vlhkem.
• Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
• Používejte ochranné osobní pomůcky. Noste ochranné brýle.
• Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady.
• Skladování: Elektrické nářadí uchovávejte mimo dosah dětí.

Všeobecné zásady používání a údržby elektrického nářadí

• Elektrické nářadí nepřetěžujte. Pro svou práci použijte vhodné elektrické nářadí.
• Elektrické nářadí držte za k tomu určené části; nikdy se nedotýkejte otáčejících se částí!
• Než elektrické nářadí spustíte, ujistěte se, že je šroubovací nástavec pevně uchycen ve sklíčidle.
• Elektrické nářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
• Toto elektrické nářadí není konstruováno pro práci na elektrických zařízeních pod napětím; vždy se předem ujistěte, že elektrické zařízení, na němž hodláte pracovat, je vypnuté a odpojené ze sítě.
• Nepoužívejte elektrické nářadí, jestliže jej nelze vypínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
• Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny.
• Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit.
• Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva.
• Akumulátor elektrického nářadí nabíjejte pouze s pomocí USB nabíjecího kabelu s ním dodávaného a se zdrojem odpovídajícím technickým specifikacím.
• Nepoužívané elektrické nářadí uchovávejte v bezpečné vzdálenosti od malých kovových předmětů, jako jsou kancelářské sponky, klíče, hřebíky či šrouby, které mohou způsobit zkrat kontaktů v nabíjecí zásuvce.
• Elektrické nářadí nevystavujte extrémním teplotám: ohni, vysokým teplotám, přímému slunečnímu záření za horkého dne nebo mrazu.
• Při extrémním přetížení nebo přehřátí může dojít k úniku elektrolytu z akumulátoru. Při potřísnění pokožky: omyjte mýdlem a velkým množstvím vody. Při vniknutí do očí: vymyjte velkým množstvím čisté vody a vyhledejte lékařskou pomoc.
• Nepoužívejte elektrické nářadí, které je poškozené nebo upravené.
• Elektrické akumulátorové nářadí nenabíjejte kabelem, který je poškozený.
• Elektrické nářadí nerozebírejte; demontáž/výměnu akumulátoru může provádět pouze vycvičený personál.

Hlavní část

Používání elektrického nářadí

Nabíjení

Poznámka

Akumulátor je dodáván částečně nabitý. Pro zajištění maximálního výkonu jej před prvním použitím nabijte.

1. Elektrický šroubovák nabíjejte pouze s pomocí dodávaného USB kabelu.
2. Nabíjecí USB kabel připojte k vhodnému USB napájecímu zdroji (5 V, min. 0,5 A).
3. Nabíjení: LED indikátor svítí červeně. Nabíjení dokončeno: LED indikátor svítí zeleně. Během nabíjení se rukojeť šroubováku může zahřát. To je normální.
4. Po nabití akumulátoru odpojte nabíjecí kabel od elektrického šroubováku i napájecího zdroje.
5. Elektrický šroubovák nelze používat během nabíjení. Pokud při nabíjení nereaguje, nejde o závadu.

Vložení/vyjmutí šroubovacího nástavce

• Vytáhněte objímku šestihranného sklíčidla směrem od těla nářadí, zasuňte stopku nástavce a uvolněním objímky nástavec zajistěte.
• Vytáhněte objímku šestihranného sklíčidla směrem od těla nářadí a nástavec vyjměte.

Otáčení po směru hodinových ručiček (Utahování šroubu)

1. Stiskněte a držte ⮝; rozsvítí se pracovní LED světlo.
2. Uvolněte tlačítko a dokončete utažení ručně jako běžným šroubovákem.

Otáčení proti směru hodinových ručiček (Povolování šroubu)

1. Šroub povolte jako ručním šroubovákem.
2. Stiskněte a držte ⮟ pro vyšroubování šroubu; rozsvítí se pracovní LED světlo.

Ochrana proti hlubokému vybití

Lithiumiontový akumulátor je proti nadměrnému vybití chráněn elektronickým obvodem. Je-li akumulátor vybitý, ochranný obvod šroubovák vypne; přestane se točit. Neměli byste to však nechat dojít tak daleko; akumulátor byste měli dobíjet vždy, jakmile zjistíte, že váš šroubovák znatelně zpomaluje.

Údržba a servis

• Pro zajištění bezpečného a spolehlivého provozu elektrické nářadí udržujte čisté.
• Pokud elektrické nářadí přestane fungovat nebo je potřeba výměna jeho akumulátoru, svěřte jej servisu KAVAN nebo servisu autorizovanému firmou KAVAN.

Přeprava

Obsažený lithiumiontový akumulátor podléhá požadavkům zákona o nebezpečných nákladech. Může být bez dalších podmínek přepravován uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např. při letecké přepravě) je třeba brát zřetel na zvláštní požadavky na balení a označení.

Příloha

Záruka

Na výrobky KAVAN Europe s.r.o. se vztahuje záruka splňující platné právní požadavky vaší země. Při uplatnění záruky se obraťte na prodejce, u kterého jste zařízení zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, přepólováním, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou neoprávněnými osobami, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami nebo opravami neprovedenými společností KAVAN Europe s.r.o. či jejím autorizovaným servisem, náhodným nebo úmyslným poškozením, běžným opotřebením, provozem mimo specifikace nebo ve spojení se zařízeními jiných výrobců. Prostudujte příslušné informační listy v dokumentaci výrobku.

V případě potřeby servisu kontaktujte prodejce, u kterého jste výrobek zakoupili. Pokud je k dispozici, použijte původní obal. Přiložte datovaný popis používání výrobku a závady, svou úplnou adresu a telefonní číslo.

Záruka nekryje nesprávnou instalaci, nedostatečné upevnění nebo chlazení, mechanické namáhání kabelů, přepólování ani provoz mimo stanovené meze. Chraňte zařízení před nadměrným teplem, vlhkostí a prachem a nenechávejte jej dlouhodobě na přímém slunci.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

Společnost KAVAN Europe s.r.o. tímto prohlašuje, že elektrický šroubovák KAVAN splňuje základní požadavky příslušných směrnic EU o elektromagnetické kompatibilitě. Úplné znění EU prohlášení o shodě je dostupné na www.kavanrc.com/doc.
