KAVAN ET-01 Elektrischer Schraubendreher - Bedienungsanleitung

KAV66.8340

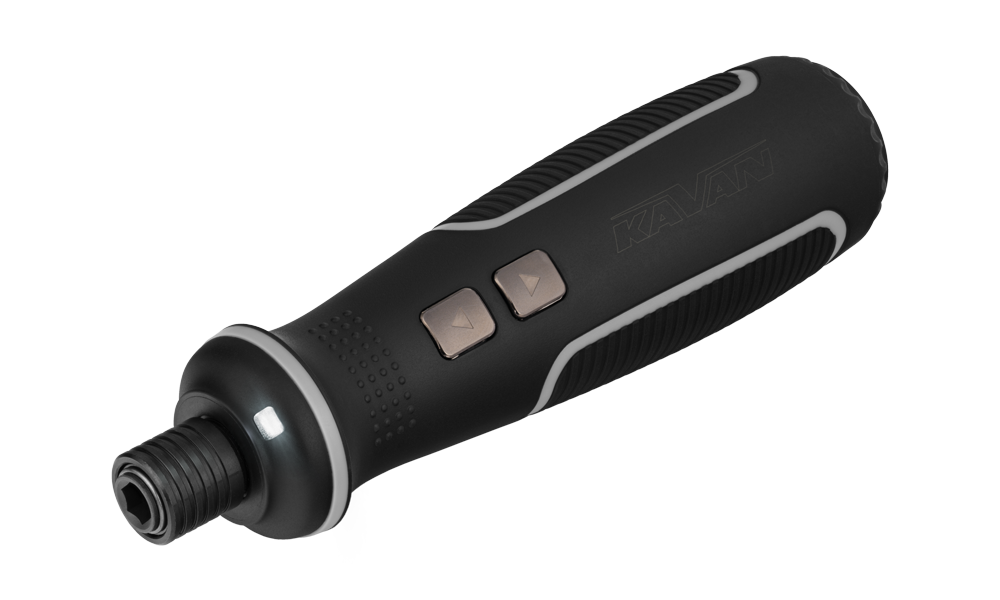

Elektrischer Schraubendreher

KAV66.8341

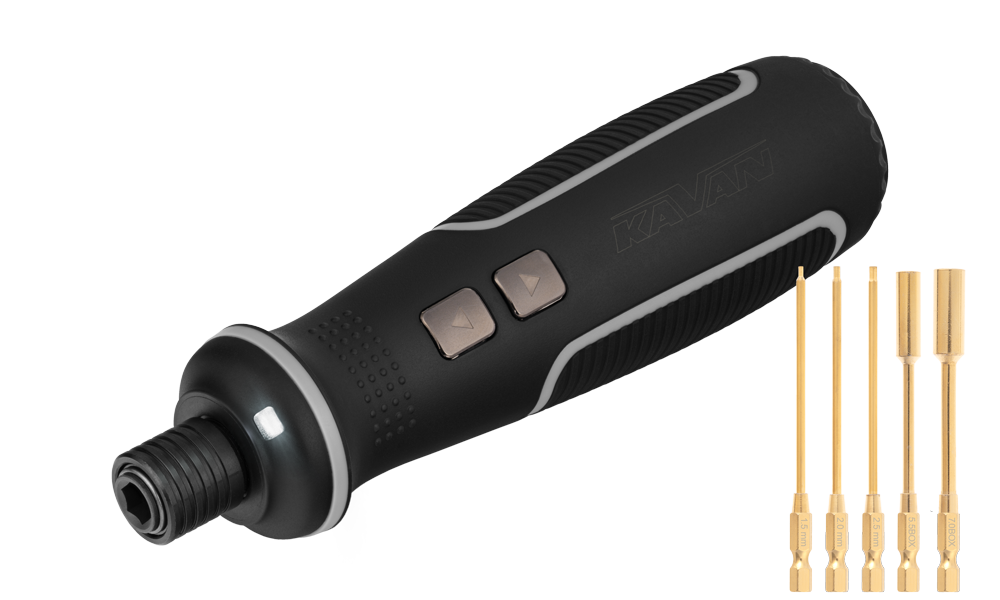

Elektrischer Schraubendreher mit 5 Bits

Einleitung

Der elektrische Schraubendreher KAVAN ET-01 dient zum Anziehen und Lösen von Schrauben beim Bau und bei der Wartung von RC-Modellen. Der Motor sorgt für den elektrischen Antrieb; die Neutralbremse ermöglicht das manuelle Lösen und endgültige Festziehen.

Lieferumfang

KAV66.8340 enthält den elektrischen Schraubendreher und das USB-Ladekabel. KAV66.8341 enthält zusätzlich fünf Bits: Innensechskant 1,5, 2,0 und 2,5 mm sowie Steckschlüssel 5,5 und 7,0 mm. Prüfen Sie vor Gebrauch, ob der Bit zur Schraube oder Mutter passt.

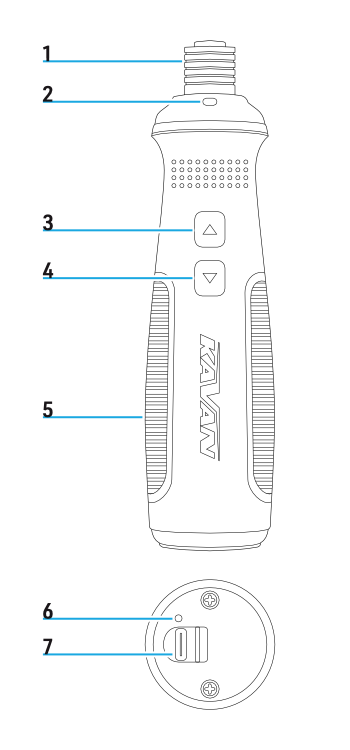

Übersicht

1. Schnellspannfutter
2. LED-Arbeitslicht
3. Vorwärts-Taste
4. Rückwärts-Taste
5. Rutschfester Gummigriff
6. LED-Anzeige
7. USB-C-Anschluss

Technische Daten

Akku	3,6 V 2000 mAh Li-Ion
Leerlaufdrehzahl	280 U/min
Drehmoment	2 N·m (elektrisch) / 10 N·m (manuell)
Aufnahme	6,35 mm Sechskant-Schnellspannfutter
USB Ladeeingang	5 V / mind. 500 mA (0,5 A)
Ladezeit	60–100 Minuten (mit einem USB-Netzteil für mindestens 1 A)
Laufzeit	90–200 Minuten (Dauerbetrieb)
Gewicht	240 g

Sicherheitshinweise

Gefahr

Trennen Sie elektrische Geräte vor Arbeiten daran von der Stromversorgung. Tragen Sie einen Augenschutz, halten Sie das Werkzeug am Griff und halten Sie Ihre Finger von rotierenden Teilen fern.

• Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen zu diesem Elektrowerkzeug sorgfältig durch. Eine Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlag, Feuer und/oder schweren Verletzungen und Sachschäden führen.
• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
• Arbeiten Sie nicht mit Elektrowerkzeugen in explosionsgefährdeten Bereichen, in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden.
• Halten Sie Kinder und andere Personen bei der Verwendung von Elektrowerkzeugen in sicherem Abstand zum Arbeitsbereich.
• Schützen Sie Elektrowerkzeuge vor Regen und Feuchtigkeit.
• Bleiben Sie achtsam, beobachten Sie, was Sie tun, und nutzen Sie den gesunden Menschenverstand, wenn Sie ein Elektrogerät bedienen. Verwenden Sie kein Elektrogerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
• Verwenden Sie eine Schutzausrüstung. Tragen Sie immer einen Augenschutz.
• Achten Sie darauf, dass Sie bei häufigem Gebrauch des Werkzeugs nicht unachtsam werden und die Sicherheitsvorschriften nicht vergessen.
• Lagerung: Bewahren Sie Elektrowerkzeuge außerhalb der Reichweite von Kindern auf.

Allgemeine Verwendung und Wartung von Elektrogeräten

• Überlasten Sie den Schraubendreher nicht. Beachten Sie, für welche Anwendungen dieses Gerät konzipiert wurde.
• Halten Sie den Schraubendreher an den dafür vorgesehenen Stellen fest; berühren Sie niemals die rotierenden Teile!
• Bevor Sie den Akku-Schraubendreher einschalten, stellen Sie sicher, dass der Bit sicher vom Spannfutter gehalten wird.
• Halten Sie den Akku-Schraubendreher fest. Beim Anziehen und Lösen von Schrauben können hohe Reaktionsmomente auftreten.
• Dieser Schraubendreher ist nicht für Arbeiten an unter Spannung stehenden elektrischen Anlagen vorgesehen. Stellen Sie immer zunächst sicher, dass die elektrische Anlage, an der Sie arbeiten möchten, ausgeschaltet und vom Stromnetz getrennt ist.
• Verwenden Sie das Elektrogerät nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lässt. Ein Elektrogerät, das sich nicht mit dem Schalter bedienen lässt, ist gefährlich und muss repariert werden.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit dem Werkzeug oder diesen Anweisungen nicht vertraut sind, das Werkzeug nicht bedienen.
• Behandeln Sie Elektrogeräte und Zubehör sorgfältig. Überprüfen Sie, ob die beweglichen Teile des Geräts einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder beschädigt sind, die die Funktion des Elektrogeräts beeinträchtigen könnten. Lassen Sie beschädigte Teile vor der Verwendung des Elektrogeräts reparieren.
• Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett.
• Laden Sie den Akku-Schraubendreher nur mit dem mitgelieferten USB-Ladekabel und über das angegebene Netzteil auf.
• Bewahren Sie nicht verwendete Elektrogeräte in sicherem Abstand zu kleinen Metallgegenständen wie Büroklammern, Schlüsseln, Nägeln, Schrauben usw. auf, die einen Kurzschluss der Kontakte in der Ladebuchse verursachen können.
• Setzen Sie Elektrogeräte keinen extremen Temperaturen aus: Feuer, hohen Temperaturen, direkter Sonnenbestrahlung an heißen Tagen oder Frost.
• Bei extremer Überlastung oder Überhitzung kann Elektrolyt aus dem Akku austreten. Bei Hautkontakt: Mit Seife und viel Wasser abwaschen. Bei Augenkontakt: Mit viel sauberem Wasser ausspülen und einen Arzt aufsuchen.
• Verwenden Sie keine beschädigten oder modifizierten Elektrogeräte.
• Laden Sie den Akku-Schraubendreher nicht mit einem beschädigten Ladekabel.
• Zerlegen Sie den Akku-Schraubendreher nicht. Die Entnahme/der Austausch des Akkus darf nur von geschultem Personal durchgeführt werden.

Hauptteil

Bedienung des Akku-Schraubendrehers

Laden

Hinweis

Der Akku wird teilweise geladen geliefert. Laden Sie ihn vor dem ersten Gebrauch auf, um seine volle Leistung zu gewährleisten.

1. Laden Sie den Akku-Schraubendreher nur mit dem mitgelieferten USB-Kabel auf.
2. Schließen Sie das USB-Kabel an ein geeignetes USB-Netzteil an (5 V, min. 0,5 A).
3. Während des Ladens leuchtet die LED-Anzeige rot, nach Abschluss grün. Der Griff des Werkzeugs kann beim Laden warm werden. Das ist normal.
4. Sobald der Akku vollständig aufgeladen ist, ziehen Sie das USB-Kabel vom Akku-Schraubendreher und der Stromversorgung ab.
5. Der Akku-Schraubendreher kann während des Ladevorgangs nicht verwendet werden. Wenn er während des Ladevorgangs nicht reagiert, handelt es sich nicht um einen Fehler.

Einsetzen/Entfernen der Schraubendreherbits

• Ziehen Sie die Hülse des Sechskantfutters vom Werkzeugkörper weg, setzen Sie den Bitschaft ein und lassen Sie die Hülse zum Verriegeln los.
• Ziehen Sie die Hülse des Sechskantfutters vom Werkzeugkörper weg und nehmen Sie den Bit heraus.

Drehung im Uhrzeigersinn (Schraube festziehen)

1. Halten Sie ⮝ gedrückt; das LED-Arbeitslicht leuchtet auf.
2. Lassen Sie die Taste los und ziehen Sie die Schraube wie mit einem normalen Schraubendreher von Hand fest.

Drehung gegen den Uhrzeigersinn (Schraube lösen)

1. Lösen Sie die Schraube wie bei einem normalen Schraubendreher.
2. Halten Sie ⮟ gedrückt, um die Schraube herauszudrehen; das LED-Arbeitslicht leuchtet auf.

Schutz vor Tiefentladung

Der Lithium-Ionen-Akku ist durch einen elektronischen Zellschutz vor Tiefentladung geschützt. Wenn der Akku entladen ist, wird der Akku-Schraubendreher mittels einer Schutzschaltung ausgeschaltet. Er dreht sich nicht mehr. Soweit sollten Sie es jedoch nie kommen lassen; Sie sollten den Akku aufladen, sobald Sie feststellen, dass Ihr Akku-Schraubendreher langsamer wird.

Wartung und Service

• Um einen sicheren und effizienten Betrieb zu gewährleisten, halten Sie den Akku-Schraubendreher immer sauber.
• Wenn Ihr Elektrowerkzeug nicht mehr funktioniert oder der Akku ersetzt werden muss, lassen Sie dies von KAVAN oder einem autorisierten KAVAN-Servicecenter durchführen.

Transport

Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutgesetzes. Die Batterien sind ohne weitere Einschränkungen für den Straßentransport durch den Benutzer geeignet. Beim Versand durch eine dritte Person (z.B. per Lufttransport) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten.

Anhang

Garantie

Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Garantieanspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Abstürze, unsachgemäße Verwendung, falschen Anschluss, Verpolung, verspätete, fehlerhafte oder unterlassene Wartung sowie Wartung durch nicht autorisierte Personen, nicht originales Zubehör von KAVAN Europe s.r.o., Änderungen oder Reparaturen außerhalb von KAVAN Europe s.r.o. oder dessen autorisiertem Service, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß, Betrieb außerhalb der Spezifikationen oder zusammen mit Geräten anderer Hersteller. Beachten Sie die entsprechenden Informationsblätter in der Produktdokumentation.

Wenden Sie sich für Serviceleistungen an den Händler, bei dem Sie das Produkt gekauft haben. Verwenden Sie nach Möglichkeit die Originalverpackung. Legen Sie eine datierte Beschreibung der Nutzung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.

Unsachgemäße Installation, unzureichende Befestigung oder Kühlung, mechanische Belastung der Kabel, Verpolung und Betrieb außerhalb der angegebenen Grenzen sind ausgeschlossen. Schützen Sie das Gerät vor übermäßiger Hitze, Feuchtigkeit und Staub und setzen Sie es nicht über längere Zeit direktem Sonnenlicht aus.

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

Hiermit erklärt KAVAN Europe s.r.o., dass der elektrische Schraubendreher KAVAN die wesentlichen Anforderungen der einschlägigen EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Die vollständige EU-Konformitätserklärung finden Sie unter www.kavanrc.com/doc.
