KAVAN ET-01 Elektrický skrutkovač - Návod na obsluhu

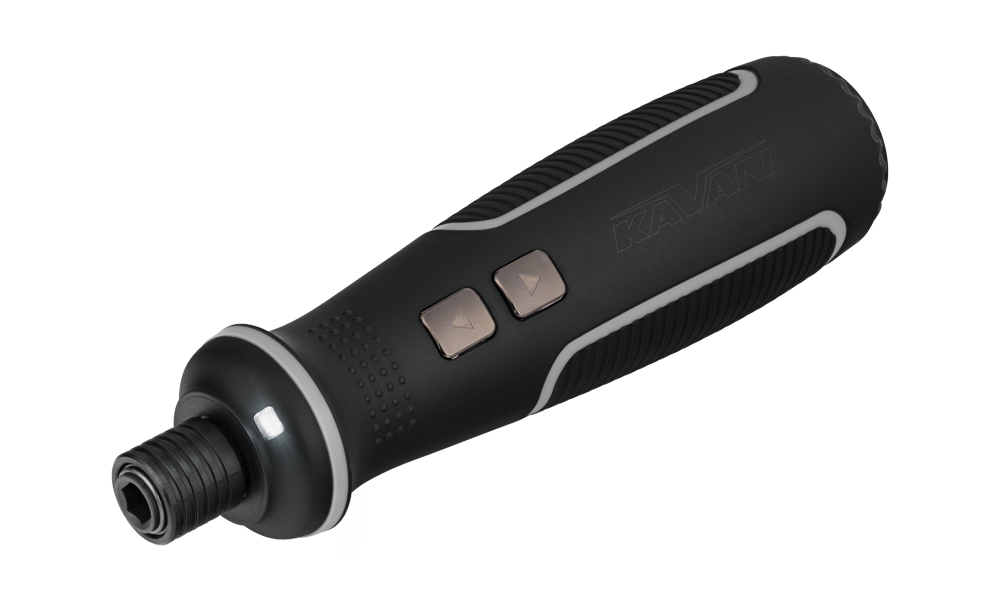

KAV66.8340

Elektrický skrutkovač

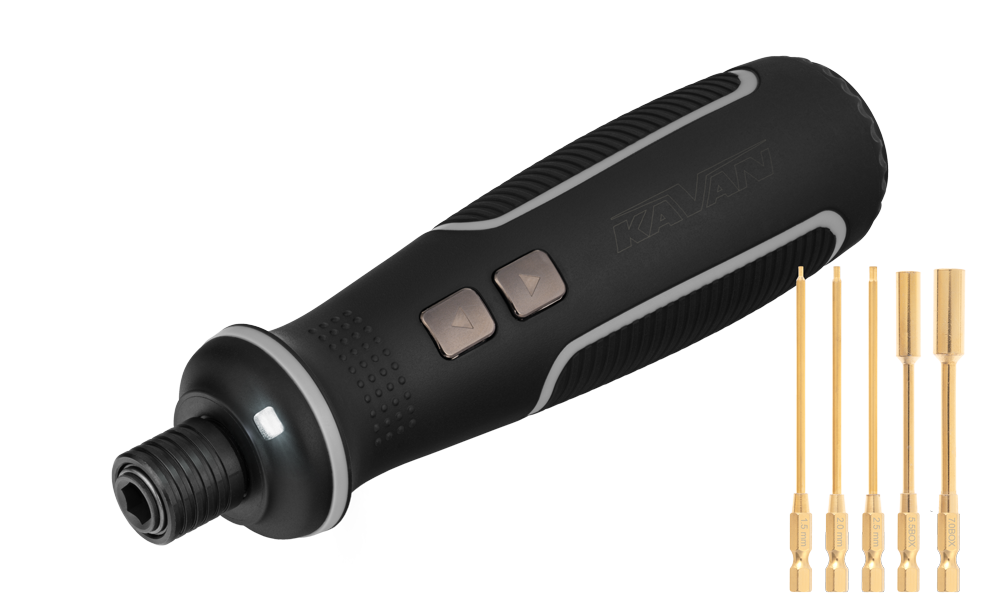

KAV66.8341

Elektrický skrutkovač so sadou 5 nadstavcov

Úvod

Elektrický skrutkovač KAVAN ET-01 slúži na uťahovanie a povoľovanie skrutiek pri stavbe a údržbe RC modelov. Motor zabezpečuje elektrické otáčanie, zatiaľ čo brzda v neutráli umožňuje ručné povolenie a konečné dotiahnutie.

Obsah sady

KAV66.8340 obsahuje elektrický skrutkovač a nabíjací USB kábel. KAV66.8341 navyše obsahuje päť nadstavcov: imbusové 1,5, 2,0 a 2,5 mm a nástrčné na matice 5,5 a 7,0 mm. Pred použitím skontrolujte, či nadstavec zodpovedá skrutke alebo matici.

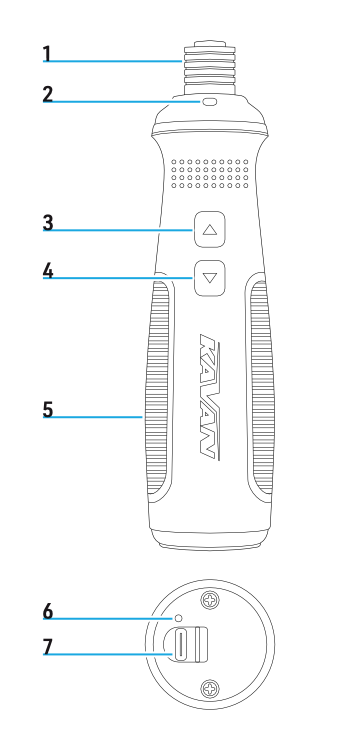

Prehľad

1. Rýchloupínacie skľučovadlo
2. Pracovné LED svetlo
3. Tlačidlo dopredu
4. Tlačidlo dozadu
5. Protišmyková gumová rukoväť
6. LED indikátor
7. USB-C port

Technické údaje

Akumulátor	Li-ion 3,6 V 2000 mAh
Otáčky naprázdno	280 ot./min
Krútiaci moment	2 N·m (elektrický) / 10 N·m (ručný)
Skľučovadlo	Rýchloupínací šesťhran 6,35 mm
USB napájací zdroj	5 V / min. 500 mA (0,5 A)
Čas nabíjania	60–100 minút (s USB zdrojom dimenzovaným aspoň na 1 A)
Čas prevádzky	90–200 minút (nepretržite)
Hmotnosť	240 g

Bezpečnostné zásady

Nebezpečenstvo

Pred prácou na elektrickom zariadení ho odpojte od napájania. Noste ochranné okuliare, držte náradie za rukoväť a prsty udržiavajte mimo otáčajúcich sa častí.

• Preštudujte si všetky bezpečnostné výstrahy, pokyny, obrázky a technické údaje dodané s týmto elektrickým náradím. Nedodržanie všetkých nasledujúcich pokynov môže viesť k úrazu elektrickým prúdom, požiaru, vážnemu zraneniu alebo škodám na majetku.
• Pracovisko udržiavajte čisté a dobre osvetlené.
• S elektrickým náradím nepracujte vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu.
• Počas práce s elektrickým náradím udržiavajte deti a ďalšie osoby v bezpečnej vzdialenosti.
• Elektrické náradie nevystavujte dažďu ani vlhkosti.
• Buďte pozorní, sledujte svoju prácu a pri používaní elektrického náradia postupujte rozumne. Náradie nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu či liekov.
• Používajte osobné ochranné pomôcky. Vždy noste ochranné okuliare.
• Nedovoľte, aby vás skúsenosti z častého používania náradia viedli k nepozornosti a zanedbávaniu bezpečnostných zásad.
• Náradie skladujte mimo dosahu detí.

Všeobecné zásady používania a údržby elektrického náradia

• Elektrické náradie nepreťažujte. Používajte náradie vhodné na danú prácu.
• Náradie držte za určené úchopové plochy; nikdy sa nedotýkajte otáčajúcich sa častí!
• Pred spustením náradia sa presvedčte, že je skrutkovací nadstavec pevne uchytený v skľučovadle.
• Náradie držte pevne. Pri uťahovaní a povoľovaní skrutiek buďte pripravení na krátkodobo vysoké reakčné momenty.
• Náradie nie je určené na prácu na elektrických zariadeniach pod napätím. Vždy sa vopred presvedčte, že zariadenie, na ktorom budete pracovať, je vypnuté a odpojené od siete.
• Náradie nepoužívajte, ak ho nemožno vypínačom zapnúť a vypnúť. Náradie, ktoré nemožno ovládať vypínačom, je nebezpečné a musí sa opraviť.
• Nepoužívané náradie uložte mimo dosahu detí. Nenechajte ho používať osoby, ktoré s ním nie sú oboznámené alebo nečítali tieto pokyny.
• Náradie a príslušenstvo riadne udržiavajte. Kontrolujte nesprávne nastavenie alebo zadieranie pohyblivých častí, poškodené diely a ďalšie okolnosti, ktoré môžu ovplyvniť činnosť náradia. Poškodené náradie nechajte pred použitím opraviť.
• Rukoväti a úchopové plochy udržiavajte suché, čisté a bez oleja či mastnoty.
• Nabíjajte iba dodaným USB káblom s použitím predpísaného napájacieho zdroja.
• Nepoužívané náradie uchovávajte mimo dosahu drobných kovových predmetov, napríklad kancelárskych sponiek, kľúčov, klincov či skrutiek, ktoré môžu prepojiť kontakty USB portu.
• Náradie nevystavujte extrémnym teplotám: ohňu, teplu, priamemu slnku počas horúcich dní ani mrazu.
• Pri extrémnom používaní alebo teplotách môže z akumulátora uniknúť elektrolyt. Zasiahnutú pokožku umyte mydlom a veľkým množstvom vody. Pri zasiahnutí očí ich vypláchnite veľkým množstvom čistej vody a vyhľadajte lekársku pomoc.
• Nepoužívajte poškodené alebo upravené akumulátorové náradie.
• Akumulátorové náradie nenabíjajte poškodeným nabíjacím káblom.
• Náradie nerozoberajte; vybratie alebo výmenu akumulátora smie vykonať iba vyškolený personál.

Hlavná časť

Používanie elektrického náradia

Nabíjanie

Poznámka

Akumulátor sa dodáva čiastočne nabitý. Na zabezpečenie maximálneho výkonu ho pred prvým použitím nabite.

1. Náradie nabíjajte iba dodaným USB káblom.
2. USB kábel pripojte k vhodnému USB napájaciemu zdroju (5 V, min. 0,5 A).
3. Počas nabíjania svieti LED indikátor červeno; po dokončení svieti zeleno. Rukoväť náradia sa pri nabíjaní môže zahriať. Je to normálne.
4. Po úplnom nabití odpojte USB kábel od náradia aj napájacieho zdroja.
5. Náradie nemožno používať počas nabíjania. Ak počas nabíjania nereaguje, nejde o poruchu.

Vloženie/vybratie skrutkovacieho nadstavca

• Vytiahnite objímku šesťhranného skľučovadla smerom od tela náradia, zasuňte stopku nadstavca a uvoľnením objímky nadstavec zaistite.
• Vytiahnite objímku šesťhranného skľučovadla smerom od tela náradia a nadstavec vyberte.

Otáčanie v smere hodinových ručičiek (uťahovanie skrutky)

1. Stlačte a držte ⮝; rozsvieti sa pracovné LED svetlo.
2. Uvoľnite tlačidlo a dokončite utiahnutie ručne ako bežným skrutkovačom.

Otáčanie proti smeru hodinových ručičiek (povoľovanie skrutky)

1. Skrutku povoľte ako bežným ručným skrutkovačom.
2. Stlačte a držte ⮟ na vyskrutkovanie skrutky; rozsvieti sa pracovné LED svetlo.

Ochrana proti hlbokému vybitiu

Lítiovo-iónový akumulátor chráni pred hlbokým vybitím elektronický obvod. Pri vybití akumulátora ochranný obvod náradie vypne a otáčanie sa zastaví. Nenechávajte však vybitie zájsť tak ďaleko; akumulátor nabite hneď, ako si všimnete výrazné spomalenie náradia.

Údržba a servis

• Pre bezpečnú a účinnú prevádzku udržiavajte náradie vždy čisté.
• Ak náradie prestane fungovať alebo treba vymeniť akumulátor, zverte opravu spoločnosti KAVAN alebo jej autorizovanému servisu.

Preprava

Zabudované lítiovo-iónové akumulátory podliehajú predpisom na prepravu nebezpečného tovaru. Používateľ ich môže prepravovať po ceste bez ďalších obmedzení. Pri zasielaní prostredníctvom tretích osôb, napríklad letecky, treba dodržať osobitné požiadavky na balenie a označenie.

Príloha

Záruka

Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka spĺňajúca platné právne požiadavky vašej krajiny. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste zariadenie zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, prepólovaním, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou neoprávnenými osobami, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami alebo opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. či jej autorizovaným servisom, náhodným alebo úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo špecifikácií alebo v spojení so zariadeniami iných výrobcov. Preštudujte príslušné informačné listy v dokumentácii výrobku.

V prípade potreby servisu kontaktujte predajcu, u ktorého ste výrobok zakúpili. Ak je k dispozícii, použite pôvodný obal. Priložte datovaný opis používania výrobku a poruchy, svoju úplnú adresu a telefónne číslo.

Záruka nekryje nesprávnu inštaláciu, nedostatočné upevnenie alebo chladenie, mechanické namáhanie káblov, prepólovanie ani prevádzku mimo stanovených medzí. Chráňte zariadenie pred nadmerným teplom, vlhkosťou a prachom a nenechávajte ho dlhodobo na priamom slnku.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

Spoločnosť KAVAN Europe s.r.o. týmto vyhlasuje, že elektrický skrutkovač KAVAN spĺňa základné požiadavky príslušných smerníc EÚ o elektromagnetickej kompatibilite. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.
