KAVAN ET-01 Tournevis électrique - Notice d’utilisation

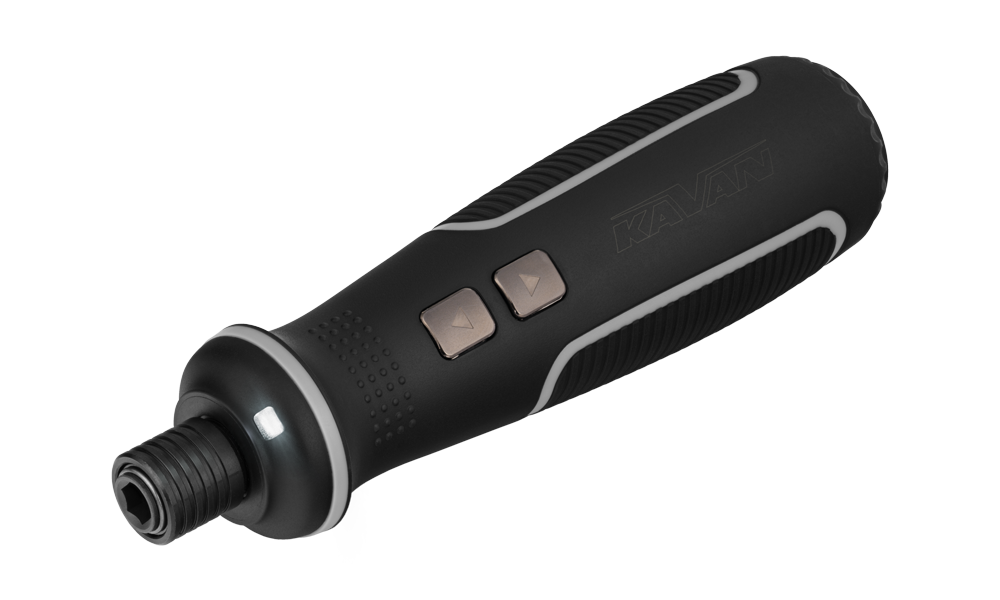

KAV66.8340

Tournevis électrique

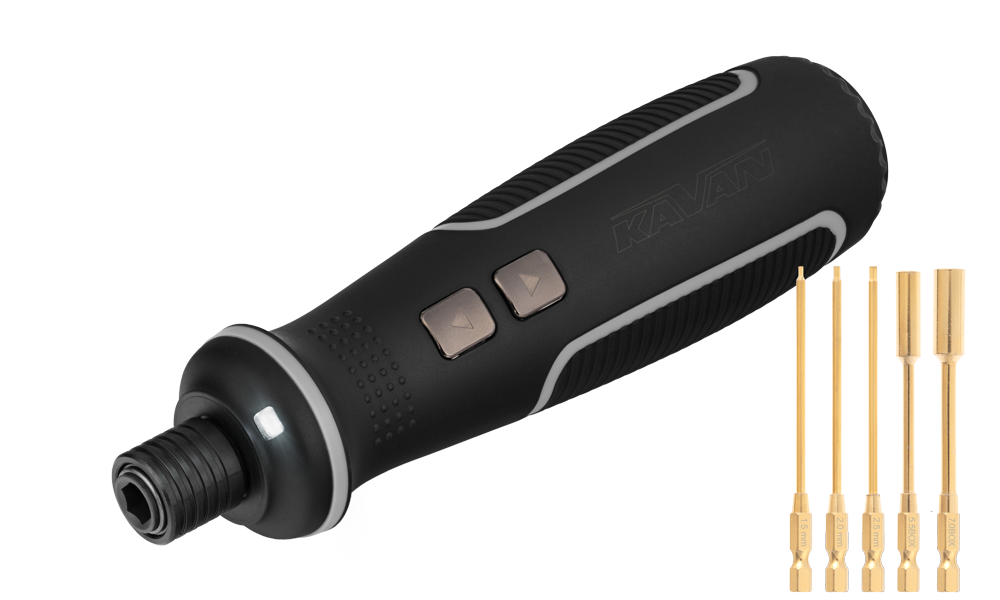

KAV66.8341

Tournevis électrique avec jeu de 5 embouts

Introduction

Le tournevis électrique KAVAN ET-01 permet de serrer et desserrer les vis lors du montage et de l’entretien des modèles RC. Le moteur assure la rotation électrique ; le frein au neutre permet le desserrage initial et le serrage final à la main.

Contenu de la boîte

KAV66.8340 comprend le tournevis électrique et le câble de charge USB. KAV66.8341 comprend en plus cinq embouts : hexagonaux de 1,5, 2,0 et 2,5 mm, et douilles pour écrous de 5,5 et 7,0 mm. Vérifiez que l’embout correspond à la vis ou à l’écrou avant utilisation.

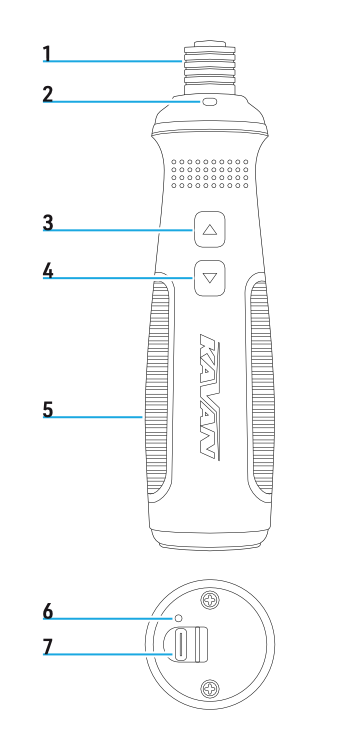

Aperçu

1. Mandrin à dégagement rapide
2. Éclairage LED de travail intégré
3. Bouton rotation avant
4. Bouton rotation arrière
5. Poignée en caoutchouc antidérapante
6. Voyant LED
7. Port USB-C

Caractéristiques techniques

Batterie	Li-ion 3,6 V 2000 mAh
Vitesse à vide	280 tr/min
Couple	2 N·m (électrique) / 10 N·m (manuel)
Mandrin	Hexagonal 6,35 mm à dégagement rapide
Alimentation USB de charge	5 V / min. 500 mA (0,5 A)
Temps de charge	60–100 minutes (avec une alimentation USB prévue pour au moins 1 A)
Autonomie	90–200 min (continue)
Masse	240 g

Consignes de sécurité

Danger

Débranchez tout appareil électrique de son alimentation avant d’intervenir dessus. Portez une protection oculaire, tenez l’outil par sa poignée et gardez les doigts à l’écart des pièces en rotation.

• Lire l’ensemble des consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le non-respect de l’ensemble des instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves ainsi que des dommages matériels.
• Maintenir la zone de travail propre et bien éclairée.
• Ne pas utiliser d’outils électriques dans des atmosphères explosives, notamment en présence de liquides, gaz ou poussières inflammables.
• Tenir les enfants et les personnes présentes à l’écart lors de l’utilisation d’un outil électrique.
• Ne pas exposer les outils électriques à la pluie ou à l’humidité.
• Rester vigilant, surveiller ce que vous faites et faire preuve de bon sens lors de l’utilisation d’un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments.
• Utiliser des équipements de protection individuelle. Porter systématiquement une protection oculaire.
• Ne pas laisser l’habitude acquise par une utilisation fréquente des outils conduire à un relâchement ou à ignorer les règles de sécurité.
• Lors du stockage : conserver hors de portée des enfants.

Utilisation et entretien général

• Ne pas forcer l’outil électrique. Utiliser l’outil approprié à l’application.
• Tenir l’outil électrique par les surfaces de préhension ; ne jamais toucher les pièces en rotation.
• Avant de mettre l’outil en marche, s’assurer que l’embout de tournevis est correctement maintenu dans le mandrin.
• Tenir fermement l’outil électrique. Lors du serrage et du desserrage, se préparer à des réactions de couple momentanément élevées.
• L’outil électrique n’est pas conçu pour être utilisé sur des appareils électriques sous tension ; s’assurer toujours que tout appareil sur lequel vous intervenez est hors tension et débranché du secteur.
• Ne pas utiliser l’outil si l’interrupteur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par l’interrupteur est dangereux et doit être réparé.
• Ranger les outils électriques hors d’usage hors de portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions l’utiliser.
• Entretenir les outils électriques et leurs accessoires. Vérifier l’alignement ou le grippage des pièces mobiles, la casse des pièces et toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommage, faire réparer l’outil avant utilisation.
• Maintenir les poignées et surfaces de préhension sèches, propres et exemptes d’huile et de graisse.
• Recharger uniquement à l’aide du câble USB fourni avec l’outil et avec l’alimentation spécifiée.
• Lorsque l’outil n’est pas utilisé, le tenir à l’écart de petits objets métalliques (trombones, clés, clous, vis, etc.) susceptibles de créer une connexion entre les bornes du port USB.
• Ne pas exposer à des températures extrêmes : feu, chaleur, exposition directe au soleil par temps chaud ou gel.
• En cas d’utilisation intensive ou de conditions extrêmes, une fuite de batterie peut se produire. En cas de contact avec la peau : rincer avec de l’eau et du savon. En cas de contact avec les yeux : rincer abondamment à l’eau claire et consulter un médecin.
• Ne pas utiliser un outil alimenté par batterie s’il est endommagé ou modifié.
• Ne pas charger un outil alimenté par batterie avec un câble de charge endommagé.
• Ne pas démonter l’outil électrique ; le retrait ou le remplacement de la batterie doit être effectué uniquement par du personnel qualifié.

Partie principale

Utilisation de l’outil électrique

Charge

Remarque

La batterie est livrée partiellement chargée. Chargez-la avant la première utilisation pour obtenir ses performances maximales.

1. Recharger l’outil électrique uniquement à l’aide du câble USB fourni.
2. Connecter le câble USB à une alimentation USB adaptée (5 V, min. 0,5 A).
3. En charge : le voyant LED s’allume en rouge. Charge terminée : le voyant LED s’allume en vert. Pendant la charge, la poignée de l’outil peut légèrement chauffer ; cela est normal.
4. Une fois la charge complète, débrancher le câble USB de l’outil et de l’alimentation.
5. L’outil électrique ne peut pas être utilisé pendant la charge ; s’il ne répond pas durant cette phase, cela ne constitue pas un dysfonctionnement.

Insertion / retrait de l’embout de tournevis

• Tirez la bague du mandrin hexagonal vers l’extérieur, insérez la tige de l’embout, puis relâchez la bague pour le verrouiller.
• Tirez la bague du mandrin hexagonal vers l’extérieur et retirez l’embout.

Rotation horaire (serrage)

1. Maintenez ⮝ enfoncé ; l’éclairage LED s’allume.
2. Relâchez le bouton et terminez le serrage à la main, comme avec un tournevis classique.

Rotation antihoraire (desserrage)

1. Desserrer la vis comme avec un tournevis manuel classique.
2. Maintenez ⮟ enfoncé pour retirer la vis ; l’éclairage LED s’allume.

Protection contre la décharge profonde

La batterie lithium-ion est protégée contre la décharge profonde par un système électronique de protection des cellules. Lorsque la batterie est déchargée, l’outil électrique est automatiquement arrêté par un circuit de protection ; il cesse alors de tourner. Il est toutefois recommandé de ne pas atteindre ce niveau de décharge : recharger la batterie dès que vous constatez un ralentissement de l’outil.

Entretien et service

• Pour garantir un fonctionnement sûr et efficace, maintenir l’outil électrique toujours propre.
• Si l’outil ne fonctionne plus et/ou si la batterie doit être remplacée, cette opération doit être effectuée par KAVAN ou par un centre de service agréé KAVAN.

Transport

Les batteries lithium-ion contenues sont soumises aux exigences de la législation sur les marchandises dangereuses. Les batteries peuvent être transportées par route par l’utilisateur sans restrictions supplémentaires. Lors de l’expédition par des tiers (par exemple par transport aérien), des exigences particulières concernant l’emballage et l’étiquetage doivent être respectées.

Annexe

Garantie

Les produits KAVAN Europe s.r.o. bénéficient d’une garantie conforme aux exigences légales en vigueur dans votre pays. Pour la faire valoir, contactez le revendeur auprès duquel vous avez acheté l’appareil. La garantie exclut les défauts causés par les accidents, une utilisation inappropriée, un branchement incorrect, une inversion de polarité, un entretien tardif, incorrect, absent ou réalisé par une personne non autorisée, l’utilisation d’accessoires autres que ceux d’origine KAVAN Europe s.r.o., des modifications ou réparations non effectuées par KAVAN Europe s.r.o. ou son service agréé, des dommages accidentels ou volontaires, l’usure normale, un fonctionnement hors spécifications ou l’emploi avec des appareils d’autres fabricants. Lisez les fiches d’information correspondantes dans la documentation du produit.

Pour toute réparation, contactez le revendeur auprès duquel vous avez acheté le produit. Utilisez si possible l’emballage d’origine. Joignez une description datée de l’utilisation du produit et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.

Une installation incorrecte, une fixation ou un refroidissement insuffisant, des contraintes sur les câbles, une inversion de polarité et un fonctionnement hors limites ne sont pas couverts. Protégez l’appareil de la chaleur excessive, de l’humidité et de la poussière, et ne le laissez pas longtemps en plein soleil.

Recyclage (Union européenne)

Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.

Déclaration UE de conformité

Par la présente, KAVAN Europe s.r.o. déclare que le tournevis électrique KAVAN satisfait aux exigences essentielles des directives de l’UE relatives à la compatibilité électromagnétique. Le texte complet de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
