HaoSheng HS-116C - Návod k obsluze

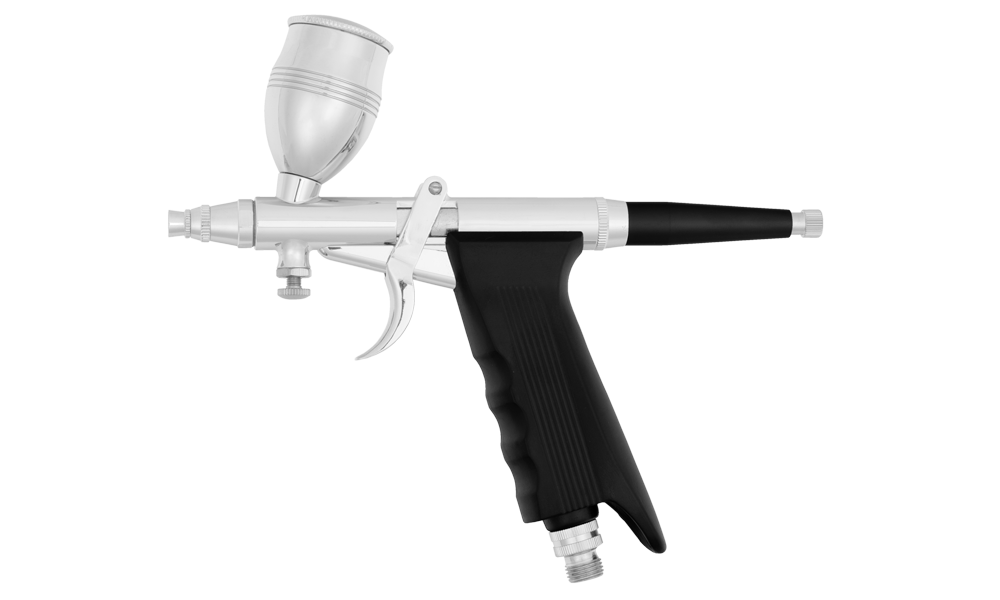

HaoSheng HS-116C
Úvod
HaoSheng HS-116C je dvojčinná stříkací pistole umožňující ovládat průtok vzduchu i barvy. Pistolová rukojeť snižuje únavu ruky při delším stříkání a nabízí pohodlné držení. Díky dodávaným tryskám a nádobkám různých velikostí je univerzálním nástrojem pro malé i velké plochy.
První stupeň pohybu spouště otevře vzduch, další tah přidává barvu. Tři velikosti nádobek a tři velikosti jehel s tryskami umožňují přizpůsobit zásobu a množství barvy práci. Zadní seřizovací šroub omezuje zdvih jehly.
S dotazy k pistoli HaoSheng HS-116C a jeho provozu se obracejte na technické a servisní pracovníky KAVAN Europe s.r.o. e-mailem (info@kavanrc.com pro technické informace, service@kavanrc.com pro servis) nebo telefonicky (+420 466 260 133 pro technické informace, +420 463 358 700 pro servis), v pracovní dny od pondělí do pátku 8:00–16:00 CET.
Technické údaje
| Ovládání | Dvojčinné |
|---|---|
| Přívod barvy | Gravitační |
| Jehly a trysky | Ø0,3 mm, Ø0,5 mm, Ø0,8 mm |
| Objem nádobky na barvu | 2 ml, 5 ml a 13 ml; výměnné |
| Standardní tryska | Ø0,5 mm |
| Délka vzduchové hadice | 2 m |
| Závit přívodu vzduchu | 1/8" |
| Pracovní tlak vzduchu | 15–50 psi (≈ 1,03–3,45 bar) |
| Zdroj vzduchu | Čistý, suchý stlačený vzduch přes regulátor tlaku |

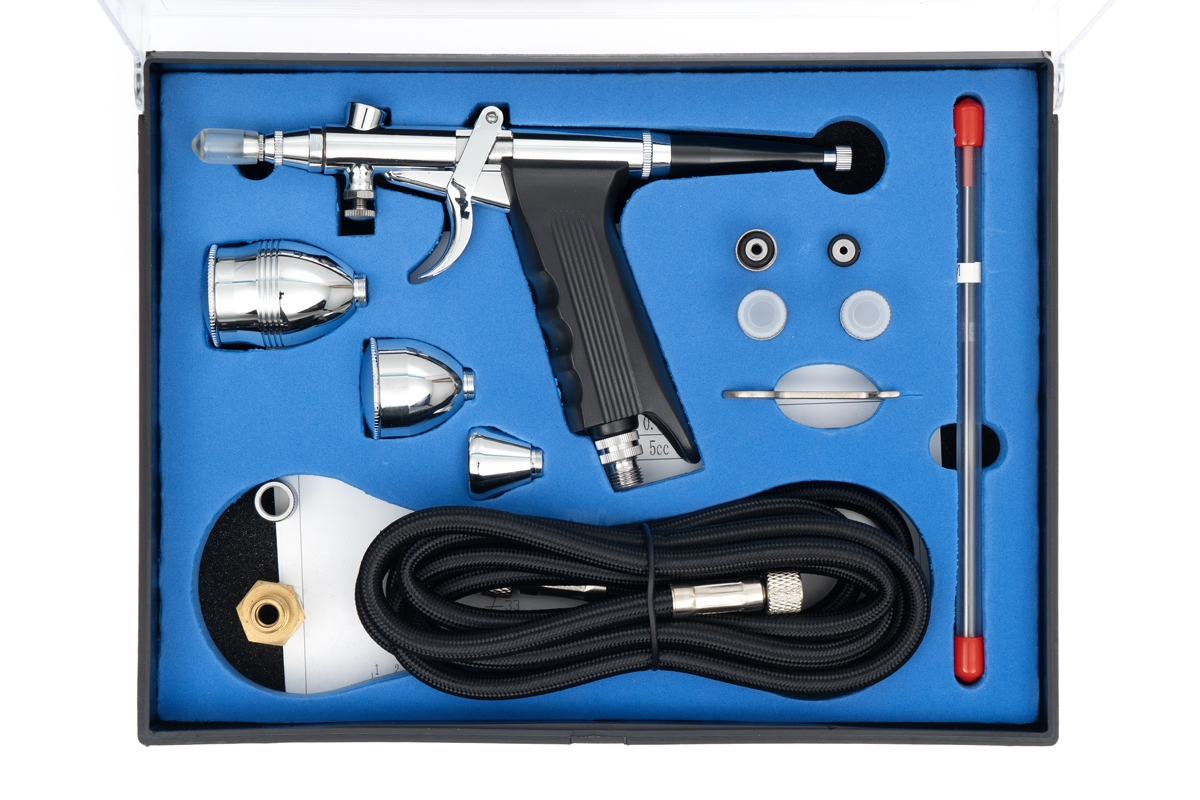

Obsah sady
- Stříkací pistole HS-116C s pistolovou rukojetí
- Sady jehel a trysek: Ø0,3 mm, Ø0,5 mm a Ø0,8 mm
- Nádobky na barvu: 2 ml, 5 ml a 13 ml
- Vzduchová hadice 2 m
Standardní tryska je Ø0,5 mm. Náhradní jehly Ø0,3 mm a Ø0,8 mm uchovávejte s odpovídajícími tryskami.
Dále budete potřebovat
- Vhodný kompresor pro airbrush s regulátorem tlaku, manometrem a odlučovačem vlhkosti
- Případné adaptéry potřebné k připojení dodané hadice ke kompresoru.
- Barva pro airbrush, doporučené ředidlo a vhodný čisticí prostředek.
- Stabilní stojánek na pistoli, míchací nádobky, měkké čisticí štětce a utěrky nepouštějící vlákna.
- Čisticí nádoba pro odstřik, zkušební karton a maskovací materiál.
- Vhodné větrání nebo odsávání, ochrana očí a ochranné prostředky předepsané pro barvu a čisticí prostředek.
Zásady bezpečného provozu
Při stříkání vzniká aerosol barvy a mohou se uvolňovat páry rozpouštědel. Zajistěte účinné větrání, chraňte oči a používejte ochranu dýchacích cest vhodnou pro daný materiál. Před použitím si přečtěte etikety a bezpečnostní listy barvy, ředidla a čisticího prostředku. Hořlaviny udržujte mimo dosah plamenů, jisker a horkých povrchů.
- Pistoli, chemikálie a drobné díly uchovávejte mimo dosah dětí. Toto vybavení není hračka.
- Nikdy nemiřte proudem barvy ani stlačeného vzduchu na sebe, jiné osoby nebo zvířata.
- Používejte pouze stlačený vzduch s regulovaným tlakem. Pistoli nepřipojujte ke zdroji kyslíku ani hořlavého plynu.
- Dodržujte předepsaný rozsah pracovního tlaku. Respektujte případný nižší tlakový limit hadice, spojky nebo jiného připojeného vybavení.
- Před odpojením hadice nebo demontáží dílů vypněte kompresor, uzavřete přívod vzduchu a vypusťte tlak z hadice.
- Před použitím prohlédněte hadici, spoje, jehlu a trysku. Pokud se spoušť zadrhává, spoj netěsní nebo je některý díl poškozený, přerušte práci.
- Hrot jehly je ostrý. Při skladování jej chraňte a s vyjmutou jehlou manipulujte tak, aby se nemohla skutálet ze stolu.
- Chraňte kompresor a jeho elektrické přípojky před barvou a čisticí kapalinou. Dodržujte návod ke kompresoru.
Používejte pouze média a čisticí prostředky slučitelné s materiály a těsněními pistole. To, že je barva vhodná pro airbrush, neznamená, že je pro tuto pistoli vhodné každé ředidlo nebo čisticí rozpouštědlo. V případě nejistoty ověřte slučitelnost před použitím u prodejce.
Hlavní část
Příprava vybavení
- Sadu vybalte na čistém, dobře osvětleném stole. Před připojením vzduchu zkontrolujte úplnost, případné poškození a ohnutý hrot jehly.

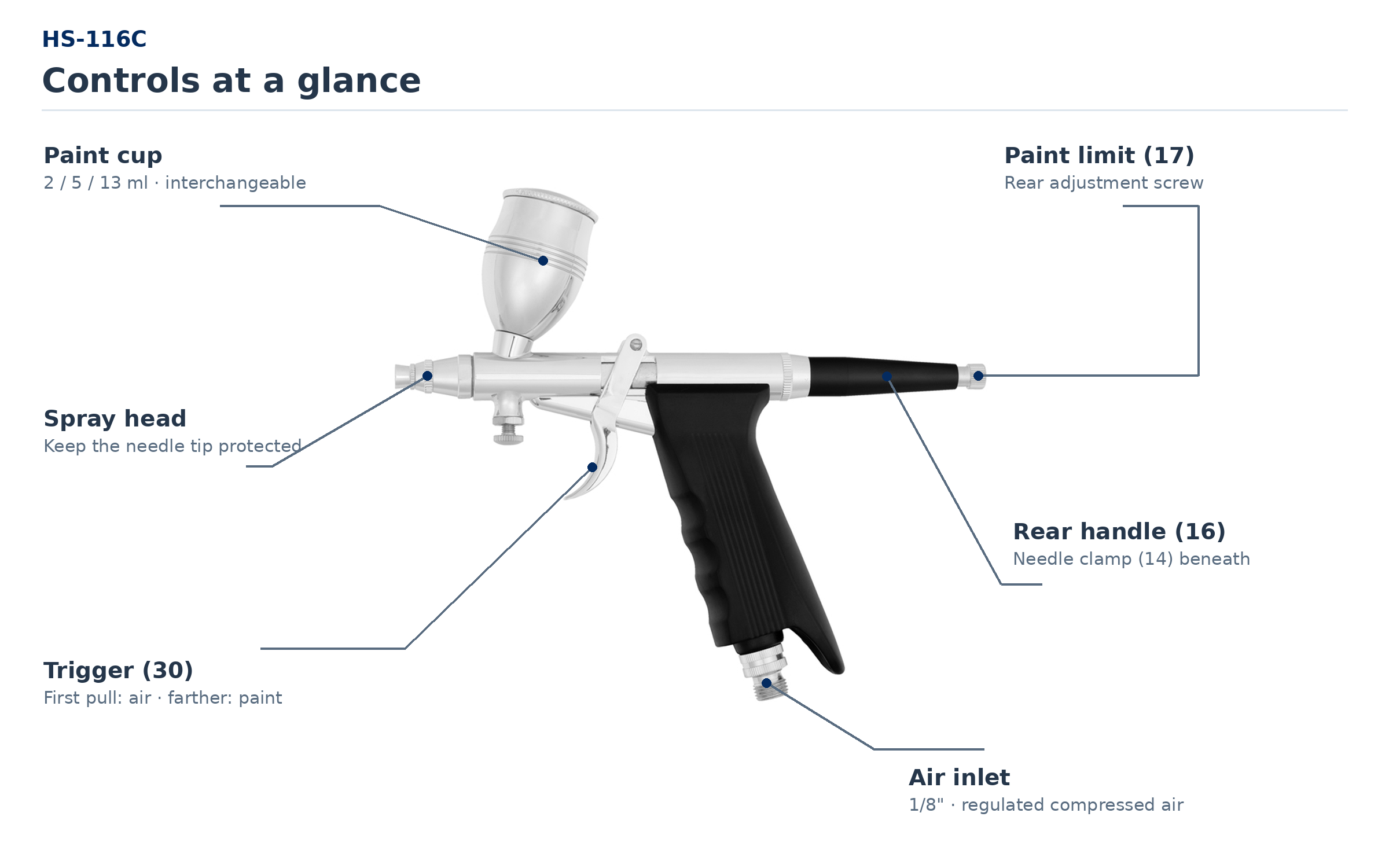

- Seznamte se s ovládacími prvky a předními součástmi. (Obr. 1)
- Pro malé množství barvy zvolte nádobku 2 ml, pro větší práci 5 ml nebo 13 ml. Prázdnou a odpojenou pistoli opatřete nádobkou ručně zašroubovanou do horního uložení. Nádobku držte vzpřímenou a nasaďte odpovídající víčko, pokud je dodáno.
- Zkontrolujte, zda se spoušť volně pohybuje a po uvolnění se vrací. Pro první zkoušku ponechte jehlu a trysku sestavené, pokud není nutná výměna trysky.
- Stojánek a nádobu na odpad umístěte na dosah. Zakryjte okolní povrchy a veďte hadici tak, aby nemohla stáhnout pistoli ze stolu.
| Ovládací prvek / součást | Funkce |
|---|---|
| Pistolová spoušť (30) | Lehkým tahem otevřete vzduch; dalším tahem zvýšíte průtok barvy. |
| Zadní seřizovací šroub (17) | Omezuje zdvih jehly a maximální množství barvy. |
| Upínací matice jehly (14) | Upevňuje jehlu k mechanismu; povolujte pouze při údržbě. |
| Nádobky na barvu (32, 33, 35) | Poskytují gravitační zásobu barvy 2 ml, 13 ml nebo 5 ml. |
| Rukojeť (29) a přípojka vzduchu | Podepírají ruku a připojují regulovaný přívod vzduchu. |

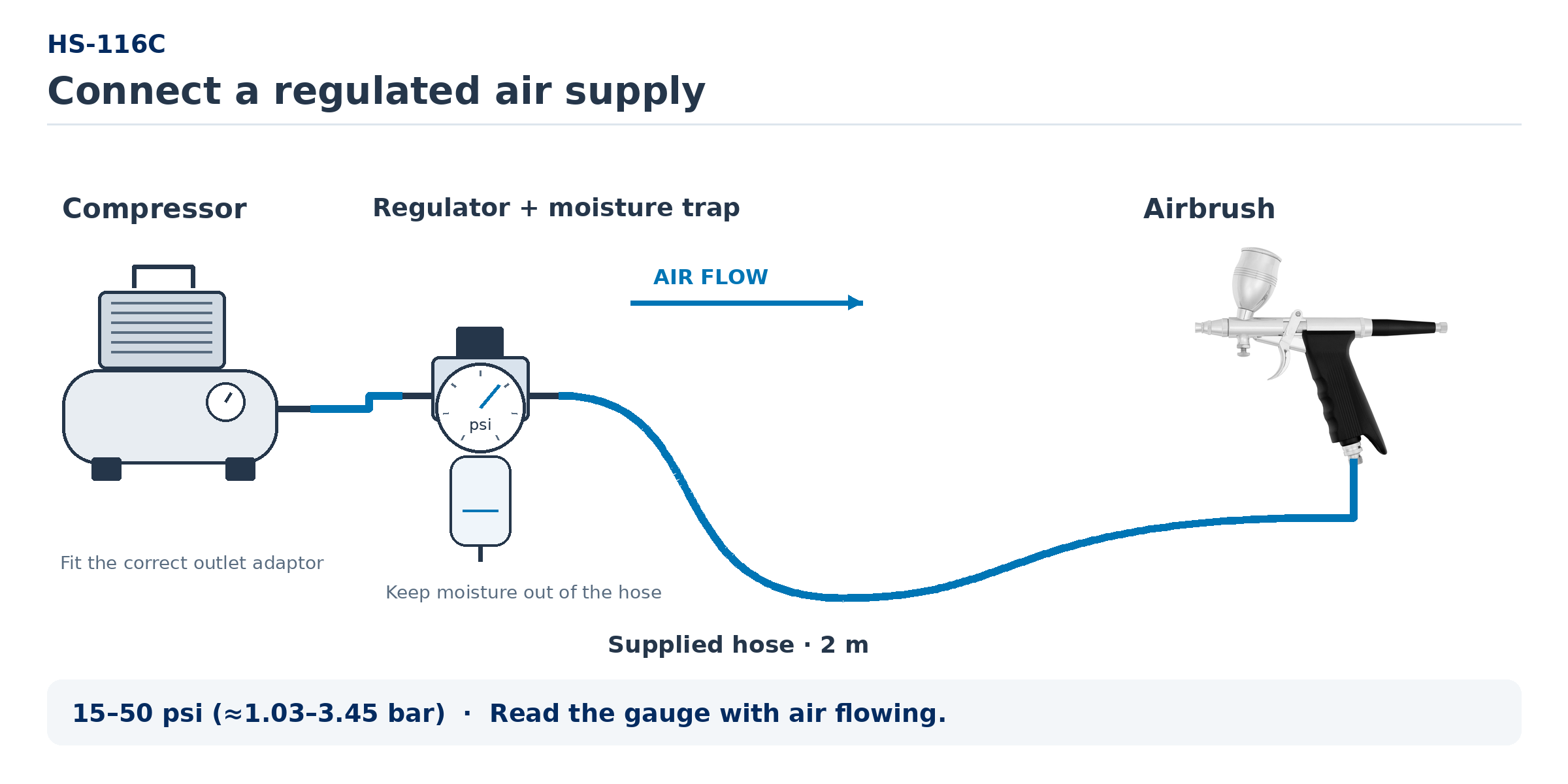

Připojení a nastavení vzduchu
- Před připojením hadice vypněte kompresor a snižte nastavení regulátoru tlaku.
- Hadicí spojte regulovaný výstup kompresoru s pistolí. Použijte dodanou hadici s koncovkami odpovídajícími pistoli a výstupu kompresoru. Podle potřeby použijte vhodný adaptér; rozdílné závity nespojujte silou.
- Zkontrolujte správné usazení všech spojů a nepoškozenou hadici. Použijte odpovídající koncovky; nesprávný závit nezkoušejte napravit silnějším dotažením.
- Zapněte kompresor. Prázdnou pistoli namiřte do čisticí nádoby a spoušť nastavte na samotný vzduch. (Obr. 2)
- Tlak na manometru regulátoru odečítejte při proudícím vzduchu. Začněte na spodní hranici pracovního rozsahu a zvyšujte pouze podle potřeby při zkušebním nástřiku. Dodržujte tlak 15–50 psi (přibližně 1,03–3,45 bar).
- Uvolněte spoušť a zkontrolujte netěsnosti. Pokud některý spoj netěsní, před jeho opětovným usazením systém vypněte a odtlakujte.
Tlak ve vzdušníku kompresoru nemusí odpovídat tlaku přiváděnému do pistole. Používejte manometr regulovaného výstupu a nastavení kontrolujte při proudícím vzduchu. Zadní šroub zdvihu jehly ovládá množství barvy; nenahrazuje regulátor tlaku vzduchu.
Příprava barvy
- Zvolte barvu určenou pro airbrush a vhodnou pro daný povrch. Dodržujte pokyny výrobce k míchání, ředění a schnutí.
- Barvu důkladně promíchejte v samostatné nádobce. Doporučené ředidlo přidávejte po malých dávkách. Barvy připravené k nástřiku nemusí další ředění vyžadovat.
- Hrudky a zaschlé částečky odstraňte vhodným sítkem na barvu. Použijte jemnou, dobře tekoucí směs, která projde zvolenou tryskou.
- Nejprve připravte malé zkušební množství. Před lakováním hotového modelu ověřte přilnavost a slučitelnost na odřezku materiálu.
- Do nádobky nalijte pouze potřebné množství a ponechte místo pod okrajem. Pistoli držte nádobkou vzhůru a případný odvzdušňovací otvor ve víčku udržujte průchodný.
Konzistence podobná mléku je užitečné počáteční vodítko, nikoli pevný míchací poměr. Výsledek ovlivňuje druh barvy, velikost pigmentu, tryska a tlak. Kryvosti dosahujte několika lehkými průchody, ne jednou silnou vrstvou.

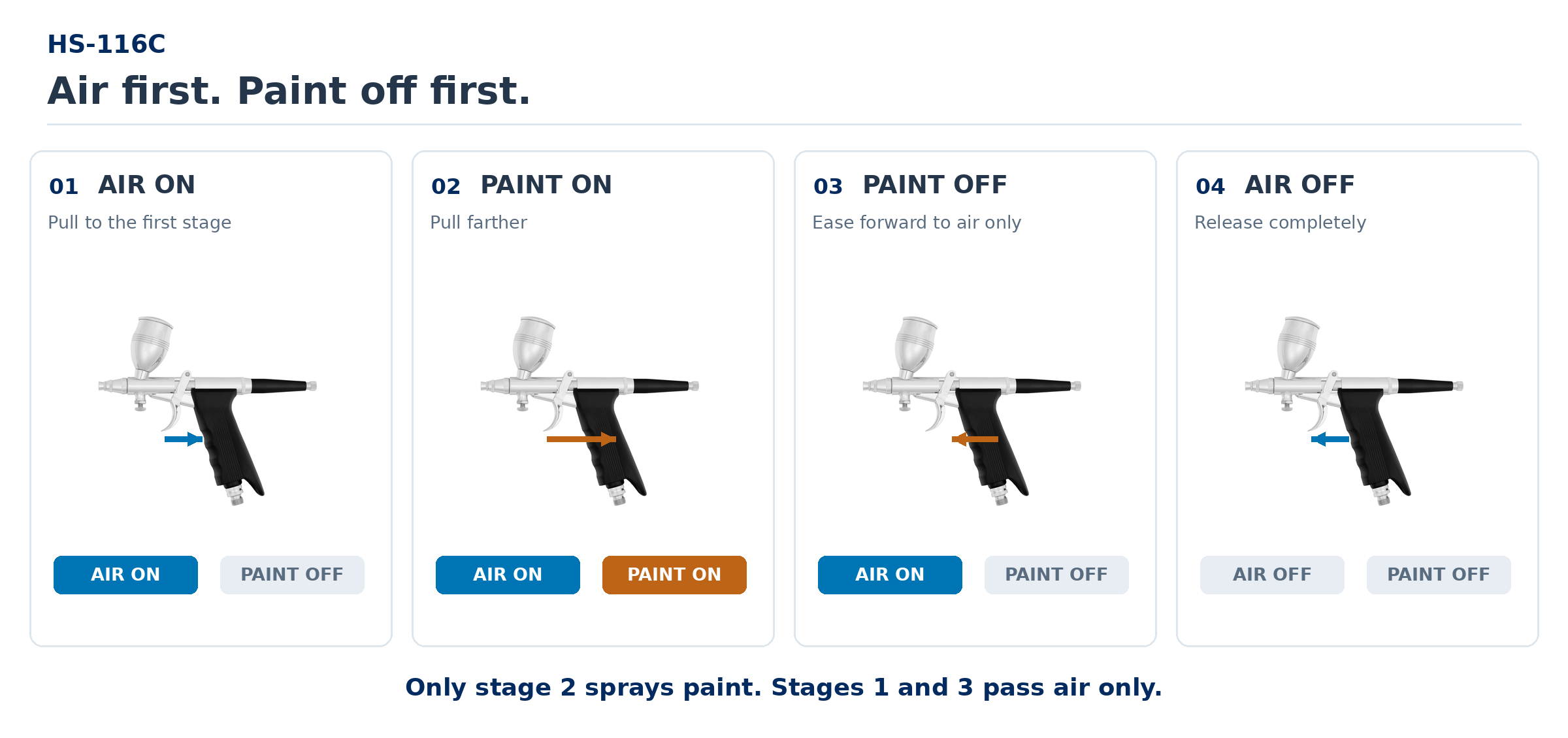

Nácvik ovládání spouště
První funkční zkoušku proveďte s malým množstvím čisté vody nebo vhodné čisticí kapaliny a stříkejte do čisticí nádoby. Před naplněním barvou ověřte sled pohybů spouště. (Obr. 3)
- Pistolovou rukojeť držte s ukazováčkem na spoušti. Nádobku udržujte vzpřímenou.
- Zapnutí vzduchu: jemně táhněte spoušť, dokud nezačne proudit vzduch, a zastavte v prvním stupni před spuštěním barvy.
- Zapnutí barvy: pokračujte v tahu do dalšího stupně. Další pohyb zatahuje jehlu a zvyšuje množství barvy.
- Vypnutí barvy: pomalu povolujte spoušť dopředu, až se barva zastaví, ale vzduch stále proudí.
- Vypnutí vzduchu: spoušť zcela uvolněte. Před stříkáním barvy nacvičte nalezení stupně pro samotný vzduch.
V poloze pro samotný vzduch má proudit pouze vzduch. Po návratu spouště do této polohy musí kapalina přestat vytékat. Pokud nepřestane, odpojte přívod vzduchu a před pokračováním zkontrolujte usazení a čistotu jehly.
Používejte dva stupně pistolové spouště: nejprve vzduch, potom barvu. Povolte ji dopředu, aby se zastavila barva a vzduch stále proudil, a pak ji zcela uvolněte. Tuto spoušť nestlačujte dolů jako u pistole s horní spouští. Dodržujte pořadí „Nejprve vzduch → potom barva → nejprve vypnout barvu → nakonec vzduch.“

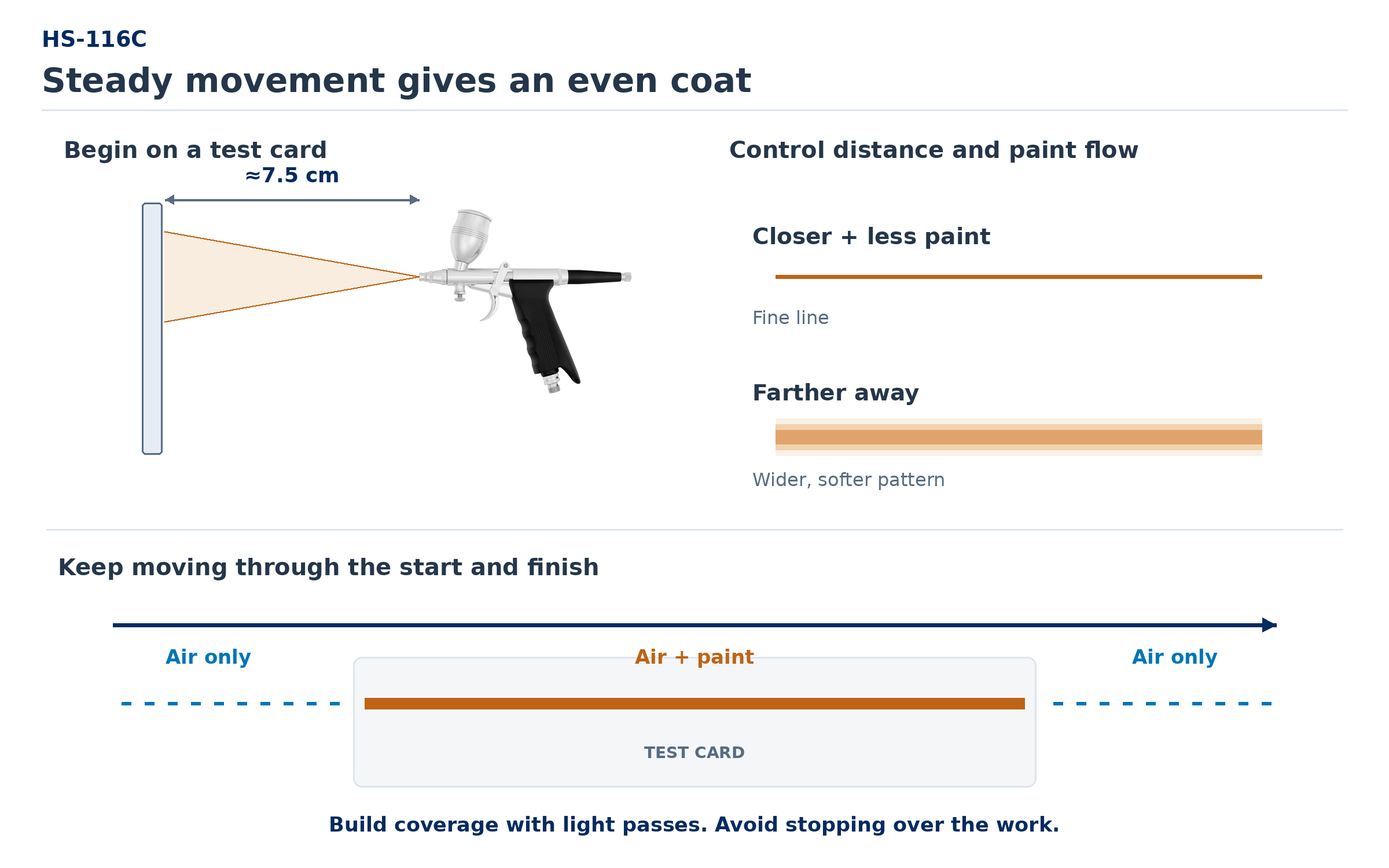

Nastavení množství barvy a nástřik
- Při uvolněné spoušti otáčejte zadním seřizovacím šroubem po směru hodinových ručiček pro zmenšení zdvihu jehly, proti směru pro jeho zvětšení. Začněte malým otevřením barvy. Šroub nikdy nedotahujte silou proti dorazu.
- Pro první nácvik držte pistoli přibližně 7,5 cm od zkušebního kartonu. Namiřte ji na odpadní plochu vedle zamýšleného tahu.
- Začněte pohybovat rukou, táhněte spoušť do stupně pro samotný vzduch a poté postupně dále pro přidání barvy. Při pohybu přes karton udržujte stálou rychlost.
- Barvu zastavte před vypnutím vzduchu a pokračujte v pohybu za konec tahu.
- Prohlédněte výsledek. Měňte vždy pouze ředění, množství barvy nebo regulovaný tlak a zkoušku opakujte. Dodržujte rozsah pracovního tlaku.
- Pro jemnější čáry se přibližte a snižte množství barvy. Pro širší, měkčí stopu zvětšete vzdálenost. Nezůstávejte na jednom místě, kde by barva mohla stékat.
- Na výrobek nanášejte lehké, překrývající se tahy. Před další vrstvou nebo odstraněním maskování dodržte předepsanou dobu schnutí barvy.
Nacvičujte rovnoměrnou čáru s čistým začátkem a koncem. Má-li čára začít v přesném bodě, přibližujte se již s proudícím vzduchem a při průchodu bodem přidejte barvu. Na konci zastavte barvu a krátce pokračujte v pohybu pouze se vzduchem.
Změna barvy nebo přestávka
- Přestaňte stříkat a zbývající barvu vylijte do vhodné odpadní nádoby.
- Nádobku vytřete utěrkou nepouštějící vlákna nebo měkkým štětcem navlhčeným vhodným čističem. Zaschlé zbytky nezatlačujte do přívodního kanálku.
- Přidejte malé množství čistého čističe a vystříkejte jej do čisticí nádoby, dokud nevytéká čistý. Pokud zůstává zabarvený, postup opakujte.
- Před přidáním další barvy čistič vylijte. Při přechodu mezi neslučitelnými systémy barev důkladně vyčistěte pistoli vhodným mezivýplachem doporučeným dodavatelem barvy.
- Před delší přestávkou pistoli vyčistěte, aby barva nezaschla v nádobce, trysce nebo na jehle. Pistoli odložte do stojánku.
Sestavenou pistoli neponořujte do čističe ani ji nenechávejte odmáčet. Trysku nevyškrabujte drátem, vrtákem ani tvrdým nástrojem. Neucpávejte hlavu prstem pro zpětné protlačování kapaliny; používejte výplach dopředu a níže uvedený postup údržby.
Ukončení práce
- Propláchněte kanálek barvy podle výše uvedeného postupu; větrání nebo odsávání ponechte zapnuté.
- Vypněte kompresor a uzavřete přívod vzduchu. Trysku namiřte do čisticí nádoby a spouští vypusťte zbývající tlak z hadice. Hadici odpojte až po odtlakování.
- Vyčistěte jehlu a přední krytky podle části Čištění jehly a krytek. Zkontrolujte poškození a zbytky barvy.
- Pistoli znovu sestavte a proveďte krátkou funkční zkoušku uvedenou v dané části. Poté ji znovu vypněte, odtlakujte a odpojte.
- Nádobku ponechte prázdnou a pistoli čistou a suchou. Odlučovač vlhkosti nebo vzdušník kompresoru vypusťte podle jeho návodu. Pistoli skladujte s chráněnou jehlou.
Příloha
Údržba
Pracujte nad čistou miskou při dobrém osvětlení. Drobné díly udržujte uspořádané a určujte je podle Přehledu dílů. Běžné čištění nevyžaduje vyjmutí spouště, mechanismu vzduchového ventilu ani těsnění vedení jehly.

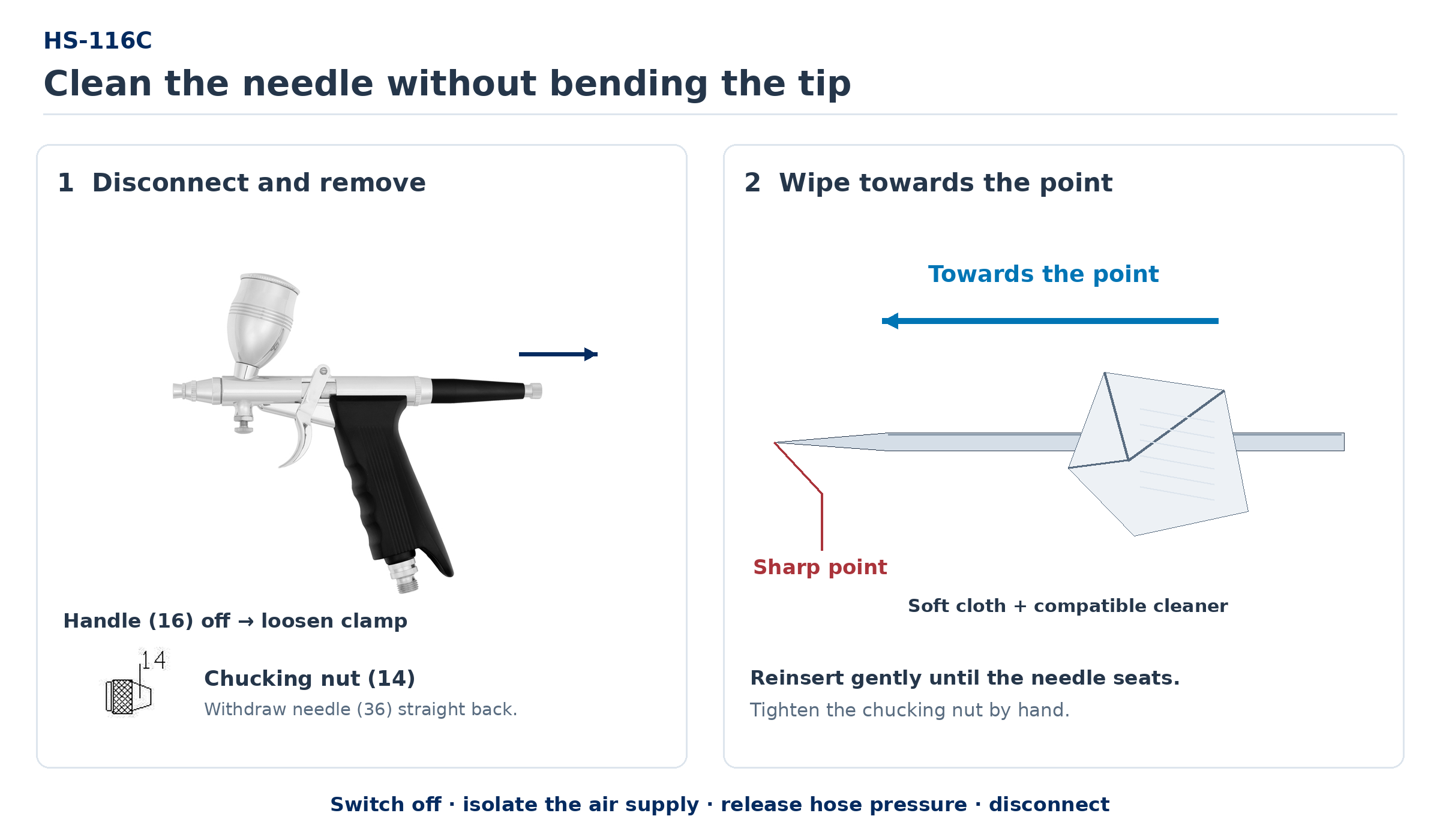

Čištění jehly a krytek
- Pistoli propláchněte, uzavřete přívod vzduchu, vypusťte tlak a odpojte hadici.
- Odšroubujte zadní rukojeť (16). Rukou povolte upínací matici jehly (14).
- Jehlu (36) vytáhněte rovně dozadu. Pokud ji drží zaschlá barva, změkčete usazeniny vhodným čističem; netahejte silou.
- Jehlu otírejte měkkou utěrkou navlhčenou čističem směrem od dříku ke hrotu. Hrot směřujte mimo prsty a neohněte jej. (Obr. 5)
- Odšroubujte krytku jehly (1) a krytku trysky (2). Zbytky barvy odstraňte měkkým štětcem a vhodným čističem. Zabraňte vniknutí čističe do mechanismu vzduchového ventilu a trysku prohlédněte bez zbytečné demontáže.
- Nasaďte čisté přední krytky a jejich těsnění. Při spoušti v klidu jemně zasouvejte čistou jehlu dopředu, dokud nedosedne do trysky. Při odporu zastavte; hrot do sedla netlačte silou ani nezavrtávejte.
- Rukou utáhněte upínací matici a nasaďte zadní rukojeť. Zkontrolujte volný návrat spouště.
- Pro zkoušku s malým množstvím čisté vody nebo vhodné čisticí kapaliny znovu připojte regulovaný vzduch. Nejprve zatáhněte spoušť pouze do prvního stupně pro samotný vzduch: kapalina se nesmí rozprašovat. Potom přidejte kapalinu a ověřte rovnoměrný nástřik a spolehlivé zastavení. Nádobku vyprázdněte, vypněte vzduch, vypusťte tlak a znovu odpojte.
Jehla a tryska tvoří přesnou dvojici. Ohnutou jehlu nebo poškozenou trysku je nutné vyměnit. Násilné zasunutí jehly může trysku roztrhnout a způsobit trvalé unikání barvy.
Změna velikosti jehly a trysky
Používejte odpovídající jehlu a trysku: Ø0,3 mm, Ø0,5 mm a Ø0,8 mm. Jmenovitá velikost označuje slučitelnou sadu jehly a trysky, nikoli průměr dříku jehly. Používejte díly určené pro tento model.
- Pistoli propláchněte, odtlakujte a odpojte. Podle výše uvedeného postupu sejměte zadní rukojeť, povolte upínací matici a vytáhněte jehlu.
- Sejměte krytku jehly (1) a krytku trysky (2), poté opatrně odšroubujte kryt hlavy (3). Pracujte nad miskou, aby samostatná tryska (5) nemohla spadnout a ztratit se.
- Vyjměte trysku. Dodaný výkres zobrazuje samostatnou trysku uloženou v sedle a přidržovanou sestavou hlavy; její hrot nezkoušejte vyšroubovat ani uchopovat kleštěmi.
- Vyčistěte dosedací plochy a prohlédněte O-kroužek krytu hlavy (4). Náhradní trysku usaďte rovně do sedla a nasaďte kryt hlavy, aniž byste trysku skřípli nebo posunuli.
- Nasaďte odpovídající krytku trysky a krytku jehly. Použijte slučitelné přední součásti předepsané pro zvolenou sadu trysky.
- Zasuňte jehlu stejné jmenovité velikosti jako tryska podle části Čištění jehly a krytek. Rukou utáhněte upínací matici a nasaďte zadní rukojeť.
- Proveďte zkoušku s vhodnou čisticí kapalinou. Sledujte netěsnosti, bubliny v nádobce, nerovnoměrný nástřik nebo vytékání kapaliny v poloze pro samotný vzduch. Před naplněním barvou odstraňte všechny závady.

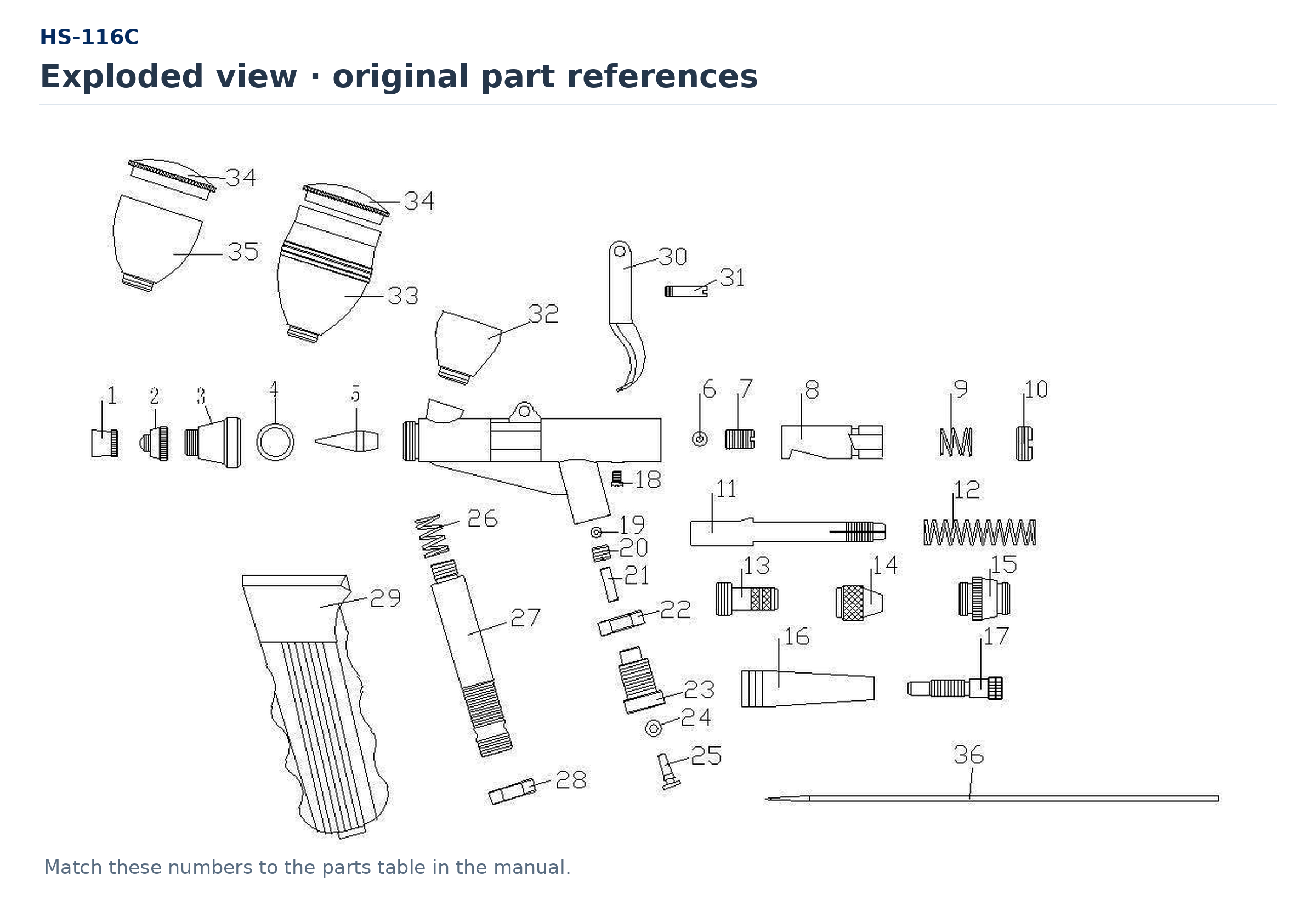

Součásti přední sestavy najdete na (Obr. 6).
Pravidelná kontrola
- Před každým použitím: prohlédněte hrot jehly, hadici a spoje; ověřte volný chod spouště a proveďte zkoušku s kapalinou.
- Při každé změně barvy: propláchněte nádobku a kanálek barvy dříve, než zbytky zaschnou.
- Po každém použití: vyčistěte jehlu a krytky, vyprázdněte nádobku a skladujte v suchu.
- Pokud závada přetrvává i po vyčištění, nechte u prodejce zkontrolovat trysku, těsnění a mechanismus. Bez správných servisních pokynů neseřizujte ucpávku jehly ani nerozebírejte vzduchový ventil.
Řešení problémů
Před otevřením pistole nebo úpravou spoje uzavřete přívod vzduchu, vypusťte tlak a odpojte ji. Znovu připojte pouze pro řízenou funkční zkoušku.
| Příznak | Kontrola / náprava |
|---|---|
| Neproudí vzduch | Zkontrolujte zdroj vzduchu, regulátor, hadici a spojku. |
| Proudí vzduch, ale ne barva | Doplňte nádobku, vyčistěte kanálek barvy a zkontrolujte ředění i upnutí jehly. |
| Prskání | Vyčistěte hrot jehly a krytky; ověřte přípravu barvy a tlak při proudícím vzduchu. |
| Bubliny v nádobce | Zkontrolujte usazení hlavy; prohlédněte trysku a těsnění. |
| Barva při samotném vzduchu | Jehlu vyčistěte a znovu usaďte; zkontrolujte poškození. |
| Ztuhlá spoušť nebo jehla | Změkčete a odstraňte usazeniny barvy; přetrvává-li zadrhávání, vyhledejte servis. |
| Stékání nebo rozpíjení čar | Snižte množství barvy, nezastavujte pohyb a nechte vrstvy schnout. |
Přehled dílů
| Číslo na výkresu | Součást |
|---|---|
| 1 | Krytka jehly |
| 2 | Krytka trysky |
| 3 | Kryt hlavy |
| 4 | O-kroužek krytu hlavy |
| 5 | Tryska |
| 6 | O-kroužek vedení jehly |
| 7 | Vedení jehly |
| 8 | Matice jehly |
| 9 | Pružina |
| 10 | Doraz |
| 11 | Vedení upínání jehly |
| 12 | Pružina |
| 13 | Pouzdro pružiny |
| 14 | Upínací matice jehly |
| 15 | Matice |
| 16 | Zadní rukojeť |
| 17 | Seřizovací šroub zdvihu jehly |
| 18 | Vodicí šroub |
| 19 | O-kroužek |
| 20 | Těsnicí šroub |
| 21 | Dřík ventilu |
| 22 | Matice |
| 23 | Sestava ventilu |
| 24 | O-kroužek |
| 25 | Šroub ventilu |
| 26 | Pružina |
| 27 | Vřeteno ventilu |
| 28 | Šestihranná matice |
| 29 | Pistolová rukojeť |
| 30 | Spoušť |
| 31 | Čepový šroub spouště |
| 32 | Nádobka na barvu, 2 ml |
| 33 | Nádobka na barvu, 13 ml |
| 34 | Víčko nádobky |
| 35 | Nádobka na barvu, 5 ml |
| 36 | Jehla |
Skladování
Čistou a suchou pistoli skladujte v pouzdře nebo chráněném držáku s nasazenou krytkou jehly. Náhradní jehly a trysky uchovávejte v odpovídajících dvojicích a chraňte hroty jehel. Barvy a čističe ponechte v původních označených nádobách podle skladovacích pokynů dodavatelů.
Práva spotřebitele a záruka
Zakoupíte-li tento výrobek jako nový od podnikatele v Evropské unii a jste spotřebitel, máte vůči prodávajícímu zákonná práva, pokud zboží neodpovídá kupní smlouvě. Prodávající odpovídá za vady existující při dodání, které se projeví v zákonné době odpovědnosti za vady. U nového zboží tato doba činí nejméně 2 roky od dodání; delší doby a jejich prodloužení podle příslušného vnitrostátního práva zůstávají nedotčeny.
Za podmínek stanovených zákonem máte právo na bezplatnou opravu nebo výměnu a v příslušných případech na přiměřenou slevu z ceny nebo odstoupení od kupní smlouvy. Platí vnitrostátní pravidla pro dokazování, vytknutí vady, lhůty a jejich prodloužení, včetně prodloužení po opravě. Toto oznámení nijak neomezuje vaše práva, která vám zákon povinně přiznává.
Běžné opotřebení a poškození způsobené po dodání nadměrným tlakem, nevhodnými chemikáliemi, nesprávným čištěním nebo jiným nesprávným používáním je třeba odlišovat od vady, za kterou prodávající podle zákona odpovídá. Jehly, trysky a těsnění nejsou automaticky vyloučeny: pokud jejich selhání vyplývá z vady zboží, vaše zákonná práva zůstávají zachována. Každá reklamace musí být posouzena podle příslušného práva.
Tento návod sám o sobě neposkytuje dodatečnou záruku za jakost. Jakákoli záruka za jakost dodaná s výrobkem nebo přislíbená při koupi se řídí svými podmínkami a příslušným právem a neomezuje vaše zákonná práva.
Servis a uplatnění reklamace
-
Obraťte se na prodávajícího a uveďte model, velikost trysky a popis vady. Předložte doklad o koupi nebo jiný důkaz o nákupu a datu dodání. Popište použitý tlak vzduchu, barvu, ředidlo a čisticí prostředek. Tyto údaje pomáhají při posouzení vady; nenahrazují vaše zákonná práva.
-
Před odesláním dohodněte s prodávajícím způsob předání. Uzavřete přívod vzduchu, vypusťte tlak, pistoli odpojte, vyprázdněte, podle možností bezpečně vyčistěte, chraňte jehlu a výrobek bezpečně zabalte. Příjemce informujte o případném zbývajícím chemickém znečištění. Původní obal je užitečný, není však podmínkou uplatnění zákonných práv.
-
U prací mimo zákonnou nápravu nebo platnou záruku za jakost si před objednáním placeného servisu vyžádejte cenovou nabídku.
Dokumentace výrobku
Pro identifikaci výrobku a případné příslušné doklady o shodě se obraťte na prodávajícího nebo KAVAN Europe s.r.o. Uveďte přesný model HS-30KT nebo HS-116C a případné označení šarže či výrobní číslo na výrobku nebo obalu. Dodržujte samostatné návody a označení kompresoru i dalšího připojeného vybavení.
Likvidace
Zbytky barev, ředidel a čisticích kapalin shromažďujte ve vhodných uzavřených nádobách. Dodržujte bezpečnostní listy chemikálií a místní pokyny pro sběr odpadu; tyto kapaliny nevylévejte do kanalizace. O likvidaci pistole a dílů znečištěných barvou nebo rozpouštědlem se informujte u místního provozovatele sběru odpadu. Čisté obaly vytřiďte k recyklaci. Samostatné elektrické vybavení likvidujte podle jeho návodu a příslušných požadavků na sběr.
