Joysway Alpha V2 - Návod k obsluze
Alpha V2 PNP
Úvod
Alpha V2 je výkonný střídavý člun s trupem do V schopný v předepsané konfiguraci překročit 80 km/h. Před montáží, nabíjením i plavbou přečtěte celý návod. Dokument zachovává vybavení a postupy této verze.
Technické údaje
| Parametr | Popis |
|---|---|
| Délka trupu / celková délka | 950 / 1060 mm |
| Šířka | 260 mm |
| Motor | Vodou chlazený střídavý motor s rotačním pláštěm |
| Vodou chlazený regulátor s BEC | Hobbywing 120 A |
| Moment serva kormidla | 9 kg·cm |
| Ohebná hřídel přímého náhonu | Ø5 mm |
Kombinace akumulátorů a lodního šroubu
| Celkový počet článků | Dvě shodné sady v sérii | Kovový lodní šroub | Přibližná rychlost |
|---|---|---|---|
| 4S | 2× 2S 7,4 V; ≥5000 mAh; ≥40C | Ø60 mm × 1,4 | 60 km/h |
| 6S | 2× 3S 11,1 V; ≥5000 mAh; ≥40C | Ø56 mm × 1,4 | 80 km/h |
Lodní šroub volte podle celkového počtu článků. Větší šroub pro 4S nesmí být použit s 6S: hrozí přetížení motoru a regulátoru. Použijte shodné nabité sady ve stávajícím sériovém vedení, nikoli paralelně. Každou sadu nabíjejte nabíječem LiPo s balancerem pro její vlastní počet článků.
Bezpečnostní pokyny
Nejde o hračku. Původní Alpha dovoluje samostatný provoz osobám starším 14 let; návod V2 pod 14 let vyžaduje přímý dohled dospělého. Podle potřeby prostudujte pokyny s dohlížejícím dospělým. Před každou plavbou testujte dosah, vyhýbejte se šroubu a ostrým kovovým dílům a horké vybavení nechte před dotykem vychladnout. Před údržbou pohonu odpojte obě sady.
Model používejte pouze ve sladké vodě na volné vodní ploše mimo dosah plavců, lidí, zvířat a vodních rostlin. Neplujte ve stísněném prostoru, za deště ani při bouřce. Při blesku nebo hřmění provoz ukončete a model bezpečně odpojte.
Pro model nikdy nevstupujte do hluboké vody ani silného proudu. Při ztrátě řízení nejprve zvedněte vysílač a zkuste obnovit spojení. Model vyzvedněte bezpečným způsobem ze břehu; neohrožujte sebe ani jiné osoby.
Nabíjejte mimo model pod dohledem dospělé osoby na nehořlavém povrchu. Nabíjení nenechávejte bez dozoru. Použijte pouze nabíječ určený pro daný typ a počet článků. Akumulátor nikdy nezkratujte, nerozebírejte, nemačkejte ani nevhazujte do ohně. Poškozenou, nafouklou nebo nadměrně horkou sadu nepoužívejte. Po použití ji odpojte a opotřebené akumulátory odevzdejte k recyklaci.
KAVAN uvádí 4ST308901V2 jako PNP, dodaný obecný návod však popisuje i RTR s Flysky GT2E/A3. Pro PNP doplňte kompatibilní RC soupravu a dodržte její návod. Níže uvedené části GT2E platí jen při její instalaci. Kalibraci původního regulátoru Alpha 90 A nepřenášejte na Hobbywing 120 A ve V2.
Zdroj V2 určuje sladkou vodu. Po kontaktu se slanou vodou po každém dni vyjměte hřídel, opláchněte sladkou vodou, namažte a vraťte; sůl také koroduje chlazení. Tato následná údržba není doporučením k provozu ve slané vodě.
Obsah a nářadí
Zkontrolujte loď s pohonem a servem, RC soupravu podle balení, 2 lodní šrouby, konektory akumulátorů s izolací, balónek s páskou, ploutve, 3 imbusy, stojánek a hliníkové kormidlo s držákem. Doplňte klíče 5,5 mm a 7 mm, případně 4 AA články vysílače, 2 zvolené LiPo sady a nabíječ s balancerem. Pájení konektorů podle potřeby svěřte zkušenému modeláři při dodržení polarity a izolace každého spoje.

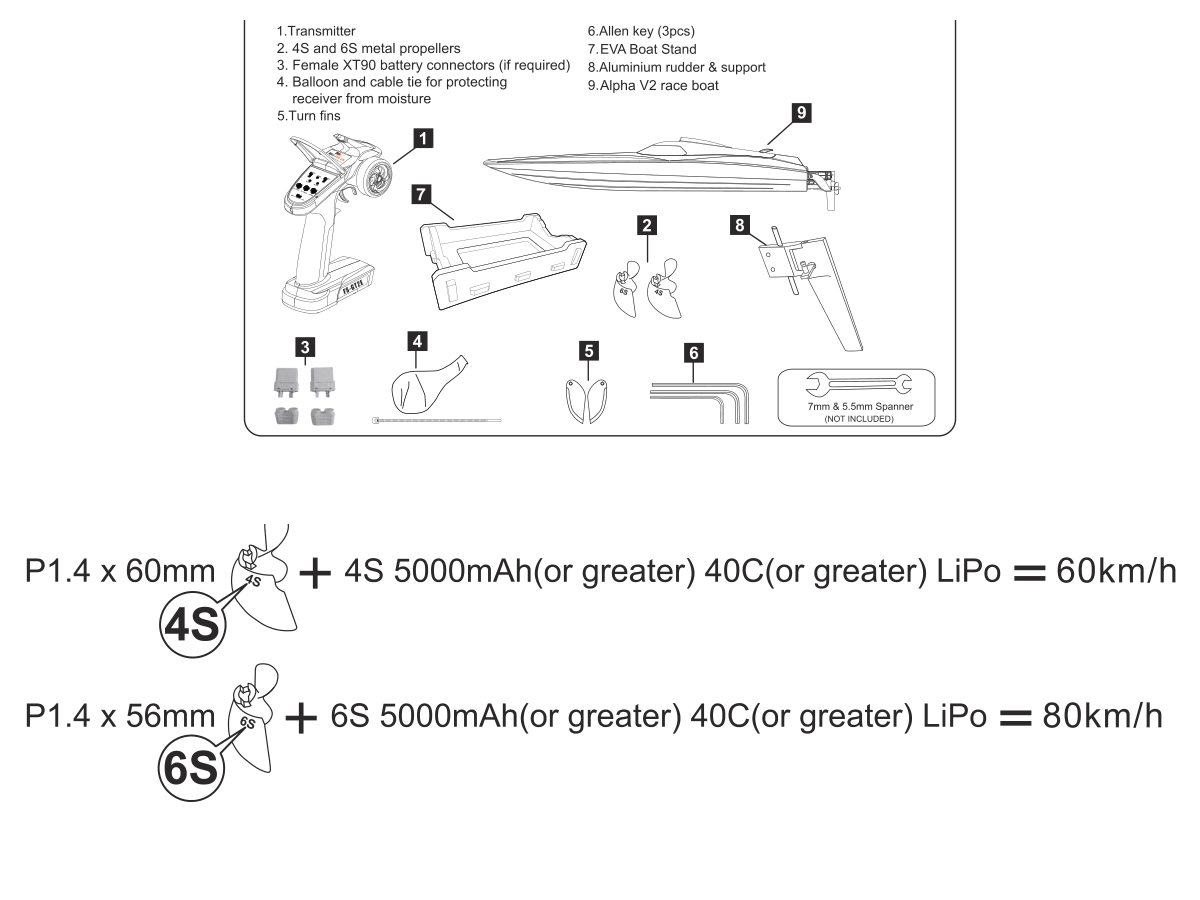

Obsah a odlišné lodní šrouby 4S/6S. (Obr. 1)
Hlavní část
Sestavení stojánku
Díly stojánku EVA spojte rukou a nasaďte ochranné podložky podle obrázku. Ověřte bezpečné podepření trupu.
Kormidlo, lodní šroub a pomocné ploutve
- Obě pohonné sady ponechte odpojené. Kormidlo zasuňte do držáku na trupu a upevněte 2 šrouby s maticemi pomocí imbusu 3 mm a klíče 5,5/7 mm.
- Táhlo protáhněte koncovkou na páce. Se zapnutou RC soupravou vycentrujte servo, kormidlo nastavte rovně a koncovku dotáhněte imbusem 2,5 mm. Před pokračováním odpojte napájení.
- Chladicí hadičku z pravé zadní části trupu nasaďte na sací hrdlo kormidla. Namontujte správný lodní šroub a upevněte samojistnou maticí s nylonovou vložkou. Dotáhněte pevně, nikoli nadměrně.
- Pomocné nastavitelné ploutve upevněte na zadní držáky imbusem 3 mm a klíčem 5,5/7 mm. Začněte na 45° vůči trupu podle obrázku.

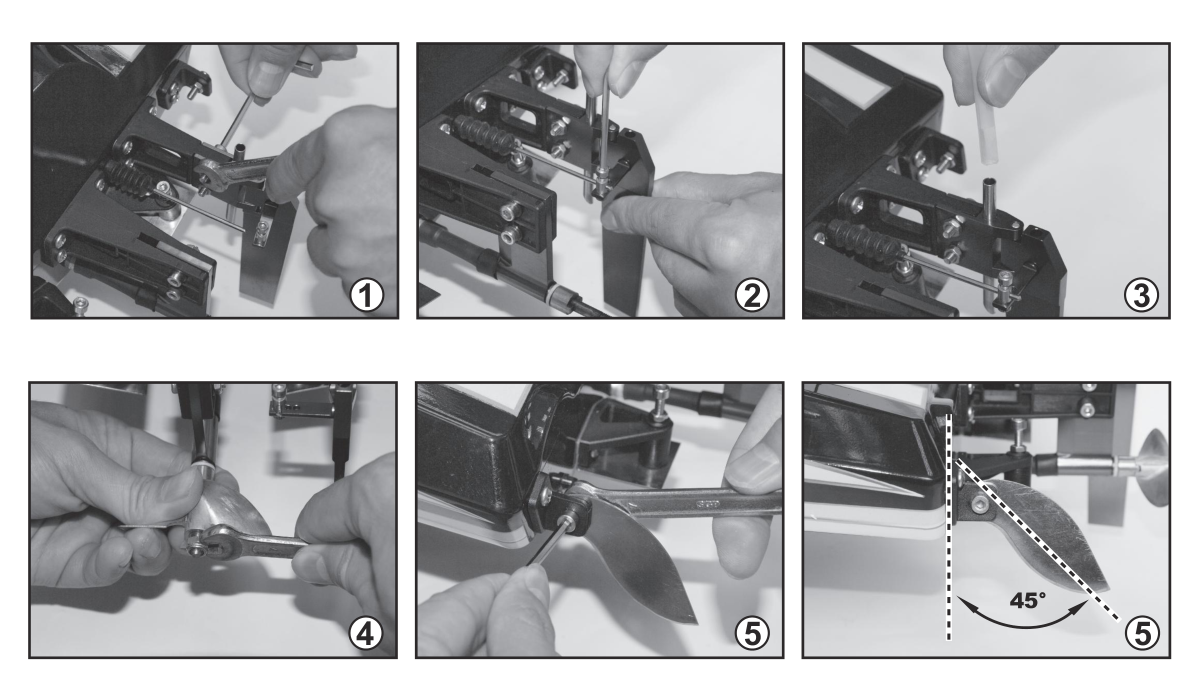

Táhlo kormidla, vstup chlazení, montáž šroubu a ploutví. (Obr. 2)
Úhel hřídele a trimovací klapky
| Podmínky vody ve zdroji | Úhel hřídele |
|---|---|
| Klidná hladina | +1° |
| Lehký až střední vítr/vlny | 0° |
| Střední až vyšší vlny v bezpečných podmínkách | −1° |
Držák nastavujte imbusem 3 mm a klíčem 5,5/7 mm. Zvednutí hřídele může zvýšit rychlost, ale zhorší odezvu řízení; přílišné vede ke kavitaci, vibracím, poklesu rychlosti a možnému poškození motoru/regulátoru. Sklopení zlepší řízení, ale může způsobit přetáčivost a zpomalit. Měňte po malých krocích a každý vyzkoušejte.
Přes srovnávací obrázky nastavení nejezděte za silného větru ani velkých vln. Před zatáčením zpomalte.
Trimovací klapky upravují polohu trupu, příčný náklon a rychlost přechodu do skluzu. Tovární poloha je v rovině dna, 0°. Nastavovací šroub otáčejte imbusem 3 mm a zajistěte kontramaticí. Sklopení klapky tlačí příď dolů. Změny držte do 3°, upravujte po malých krocích a sledujte chování.

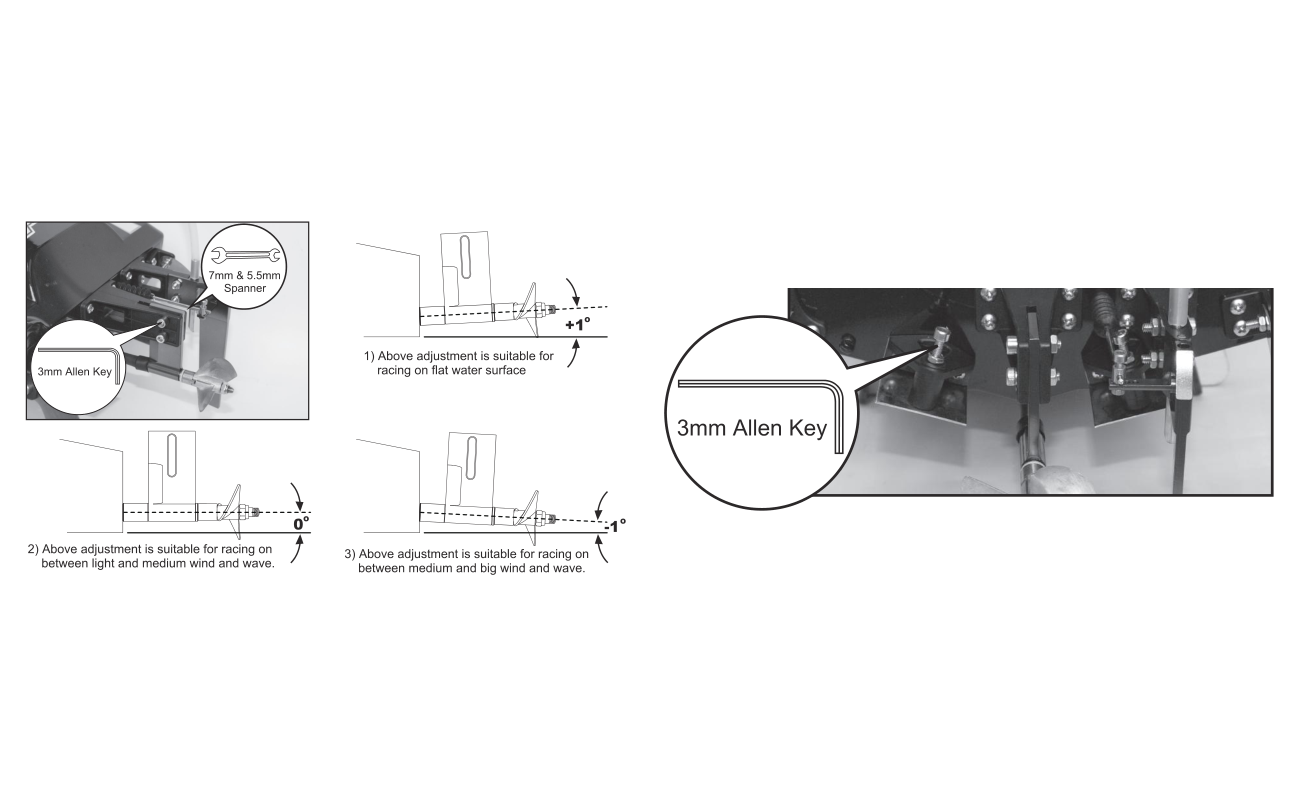

Úhly hřídele +1° / 0° / −1° a nastavení trimovacích klapek. (Obr. 3)
Mazání a ochrana před vodou
Přijímač chraňte dodaným balónkem staženým kolem vodičů. Ohebnou hřídel udržujte namazanou: mazivo omezuje opotřebení i pronikání vody. Hřídel a pouzdro mažte každé 2–3 h provozu; při intenzivním používání na konci každého jízdního dne.
- Odpojte obě sady. Stavěcí šroub spojky povolte imbusem 2 mm. Podle potřeby sejměte matici šroubu, lodní šroub a podložku se zachováním pořadí a vytáhněte ohebnou hřídel z pouzdra.
- Hřídel očistěte, vnitřek pouzdra vysušte a na hřídel i kluzné plochy naneste voděodolnou lodní vazelínu. Sestavte v opačném pořadí. Před dotažením spojky ponechte vyobrazenou axiální vůli 0,5 mm u podpěry/podložky a unašeče šroubu; chybějící vůle přetěžuje pohon.

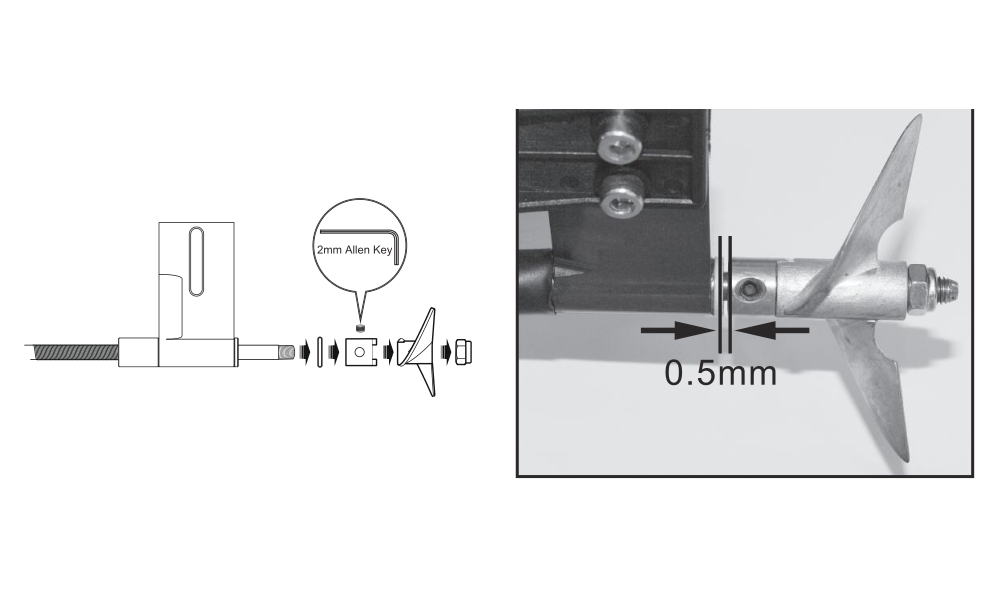

Pořadí demontáže hřídele a nezbytná vůle 0,5 mm. (Obr. 4)
Umístění akumulátorů a zapnutí
- Na stojánku otočte zámek a sejměte horní kryt. Během vkládání ponechte obě pohonné sady odpojené. Před uzavřením ověřte chladicí hadičky proti zalomení, uvolnění a ucpání.
Pro 4S umístěte obě sady 2S na levou stranu. Pro 6S dejte jednu sadu 3S na každou stranu. Upevněte je suchými zipy přesně podle obrázku. Asymetrické umístění 4S je nezbytné pro převrácení V2 zpět. Připojujte pouze stávajícím dvojitým sériovým vedením XT90.
- Před připojením sad k regulátoru zapněte vysílač s plynem v neutrálu. Regulátor s BEC napájí přijímač svým kabelem; zvláštní přijímačový akumulátor není třeba. Proveďte kontroly řízení a pohonu, potom vraťte a zamkněte horní kryt.

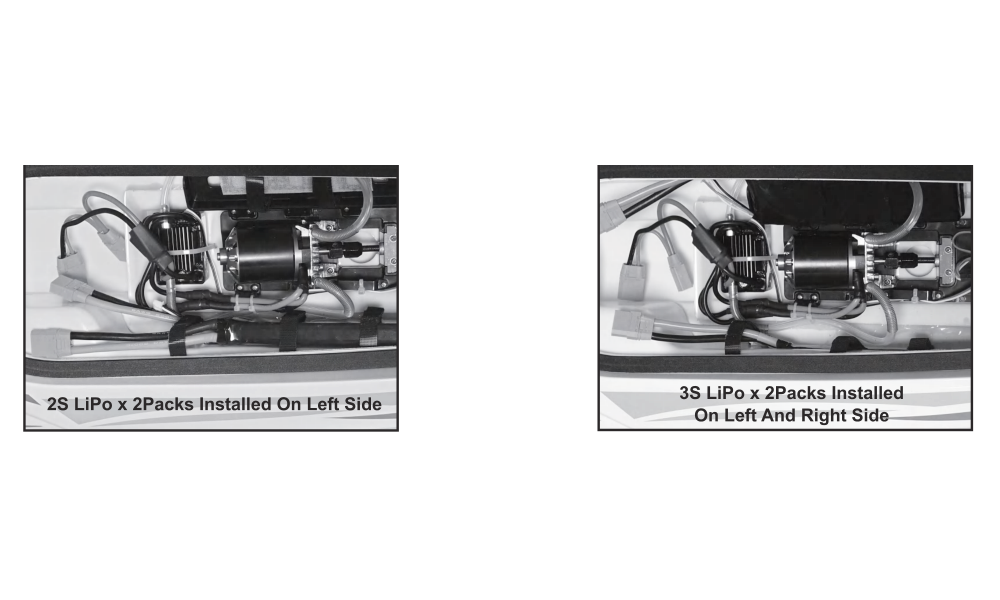

Umístění akumulátorů dané verze a uzavření krytu. (Obr. 5)
RC souprava GT2E a failsafe
U instalace RTR GT2E/A3 vložte do vysílače 4 AA články se správnou polaritou. Kormidlo zapojte do CH1 a regulátor do CH2 přijímače. Z výroby spárovaná souprava má trvale svítící červenou a zelenou kontrolku vysílače a kontrolku přijímače. Při ztrátě párování postupujte podle oficiálního návodu Flysky GT2E. Vysílač chraňte před vodou.
| Ovladač | Popis |
|---|---|
| ST.TRIM / TH.TRIM | Neutrál kormidla / plynu |
| ST.DR | Rozsah kormidla |
| ST.REV / TH.REV | Smysl kormidla / plynu |
| BIND | Párování |
| POWER LED / POWER CHECK | Kontrolky napájení / baterií |
| POWER | Vypínač |
- Při zapnutí držte plyn v neutrálu. Regulátor vydá 3 pípnutí. Ověřte, že řízení doprava vychýlí odtokovou hranu kormidla doprava a řízení doleva doleva. Upravte smysl a trimem vystřeďte kormidlo. Trim plynu nastavte tak, aby motor v neutrálu stál. Při jízdě vpřed se šroub při pohledu od zádi musí otáčet proti směru hodinových ručiček.
Pro nastavení failsafe a test ztráty signálu sejměte šroub a zajistěte loď. Šroub vraťte až po odpojení obou sad.
- Se zapnutými GT2E a A3 a trvale svítícími kontrolkami dejte spoušť do neutrálu, aby motor stál. Stiskněte nastavovací tlačítko přijímače: kontrolka bliká a asi po 2 s svítí trvale jako potvrzení uložené polohy failsafe.
- Se stále sejmutým šroubem přidejte mírně plyn a vypněte vysílač. Motor se musí zastavit. Pokud ne, odpojte sady a před plavbou opravte failsafe. U jiné RC soupravy použijte její postup nastavení a stejný praktický test zastavení.
Před použitím přečtěte samostatně dodaný návod regulátoru Hobbywing včetně kalibrace plynu a ochranných funkcí. PDF lodi tento postup ani přesnou revizi regulátoru neurčuje.

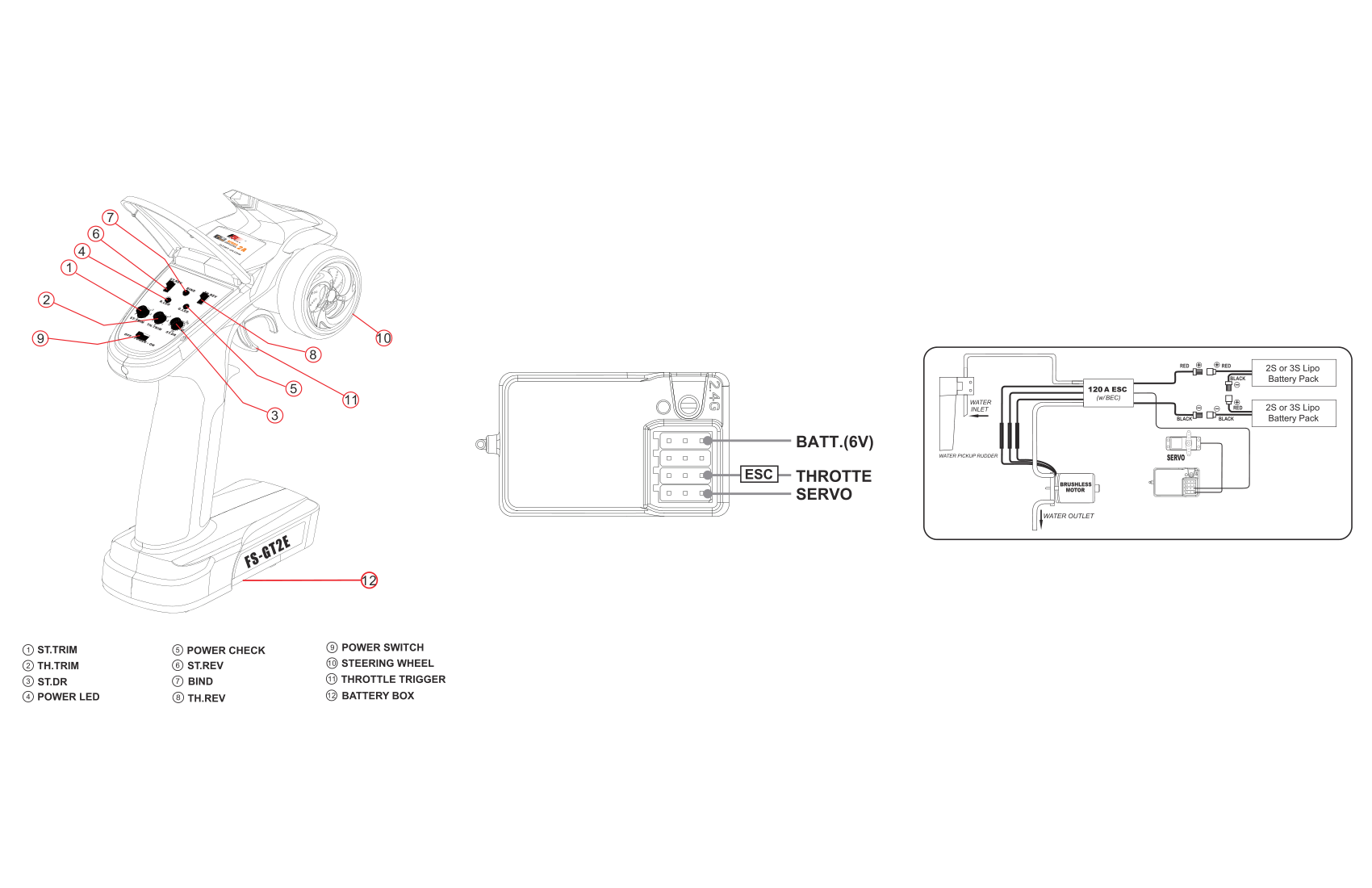

Ovladače, zapojení přijímače a vedení chlazení. (Obr. 6)
Převrácení V2 zpět
- Po převrácení uvolněte plyn a nechte zaplavovací komoru přibližně 20–30 s naplnit. Krátké impulzy zpětného chodu zatlačením spouště pomáhají vodě vstoupit do komory.
- Po naplnění komory krátce přidávejte vpřed přitažením spouště, aby se trup obrátil. Po narovnání zrychlete vpřed a komoru vypusťte. Správný šroub a umístění akumulátorů jsou nezbytné; při neúspěchu loď bezpečně vyzvedněte ze břehu.

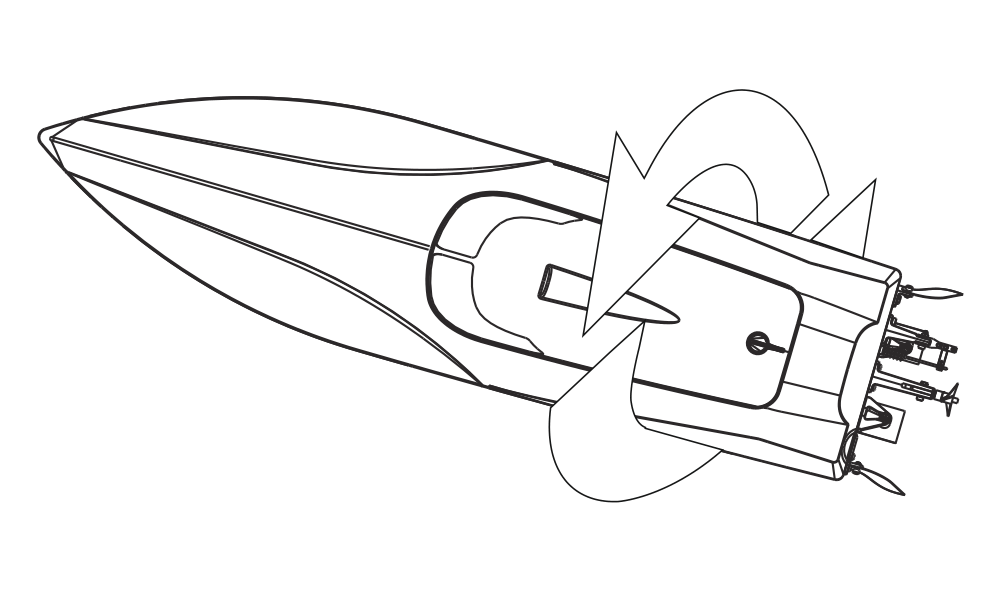

Zaplavovací komora, plnění impulzy vzad a narovnání impulzy vpřed. (Obr. 7)
Doba plavby a chladnutí
V2 běžně pluje 6–10 min podle kapacity a způsobu jízdy. Při poklesu nejvyšší rychlosti se ihned vraťte. Mezi sadami chlaďte alespoň 10 min; nikdy nejezděte další sadu bez vychladnutí.
Po použití
- Před vypnutím vysílače odpojte obě pohonné sady. Při skladování vyjměte akumulátory modelu i články vysílače.
- Vytřete vodu a horní kryt ponechte sejmutý na teplém suchém místě až do úplného vyschnutí. Přijímač dočasně vyjměte z ochranného balónku, vysušte a před další plavbou ochranu obnovte. Pravidelně udržujte mazání hřídele.
Rádce v nesnázích
| Problém | Řešení |
|---|---|
| Bez pohybu | Vložte chybějící baterie, zkontrolujte zapojení a polaritu, vyměňte/nabijte články vysílače a nabijte pohonné sady. |
| Bez řízení nebo malý dosah | Vyměňte/nabijte slabé baterie vysílače a před další plavbou ověřte řízení. |
Příloha
Náhradní díly
| Označení | Popis |
|---|---|
| 890101 | LiPo 11,1 V / 5000 mAh / 40C |
| 890102 | LiPo 7,4 V / 5000 mAh / 40C |
| 890108 | Střídavý motor |
| 890109 | Vodou chlazené lože motoru |
| 890110 | Spojka hřídele |
| 890113 | CNC hliníkový držák hřídele s plastovou oporou |
| 890115 | 4 ložiska + 2 přírubová ložiska |
| 890116 | CNC hliníkové kormidlo s plastovým držákem |
| 890119 | Nerezové ploutve a plastové držáky |
| 890121 | Nerezové trimovací klapky a plastové držáky |
| 890123 | Kovový 2listý šroub Ø60×1,4 pro 4S |
| 890124 | Kovový 2listý šroub Ø56×1,4 pro 6S |
| 890125 | Chladicí hadička s pružinou |
| 890129 | Výstupní hrdlo chlazení |
| 890131 | Stojánek EVA |
| 890135 | Těsnění krytu – V2 ×2 |
| 890136 | Trup V2 s nátěrem, obtisky a zaplavovací komorou |
| 890137 | Kryt V2 s nátěrem a obtisky |
| 890140 | Táhlo kormidla – V2 |
| 890141 | Sada ohebné hřídele – V2 335 mm |
| 890142 | Vodou chlazený střídavý regulátor s BEC – V2 Hobbywing 120 A |
| 890150 | Hliníková trubka hřídele V2 |
| 93017 | Průchodka táhla kormidla – ×2 |
| 950102 | Vodovzdorné servo kormidla s kovovými převody – 6 kg·cm |
| 880536 | Gumová zátka – ×4 |
| 865111 | Vysílač – Flysky GT2E + A3 |
| 865112 | Přijímač – Flysky A3 |
| 610212 | Nabíječ s balancerem – 2S/3S EU |
| 820514 | Nabíječ s balancerem – 2S/3S UK |
| 820515 | Nabíječ s balancerem – 2S/3S US |
| 820516 | Nabíječ s balancerem – 2S/3S AU |
Servis a likvidace
Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.
Rádiové upozornění v původním návodu
Původní návod uvádí shodu s FCC Part 15: zařízení nesmí způsobovat škodlivé rušení a musí přijímat rušení včetně takového, které může vyvolat nežádoucí činnost. Upozorňuje, že neschválené úpravy mohou zrušit oprávnění k provozu. Toto americké upozornění není EU prohlášením o shodě.
