Joysway Magic Vee V6 / Magic Cat V6 - Návod k obsluze

4ST308106V6

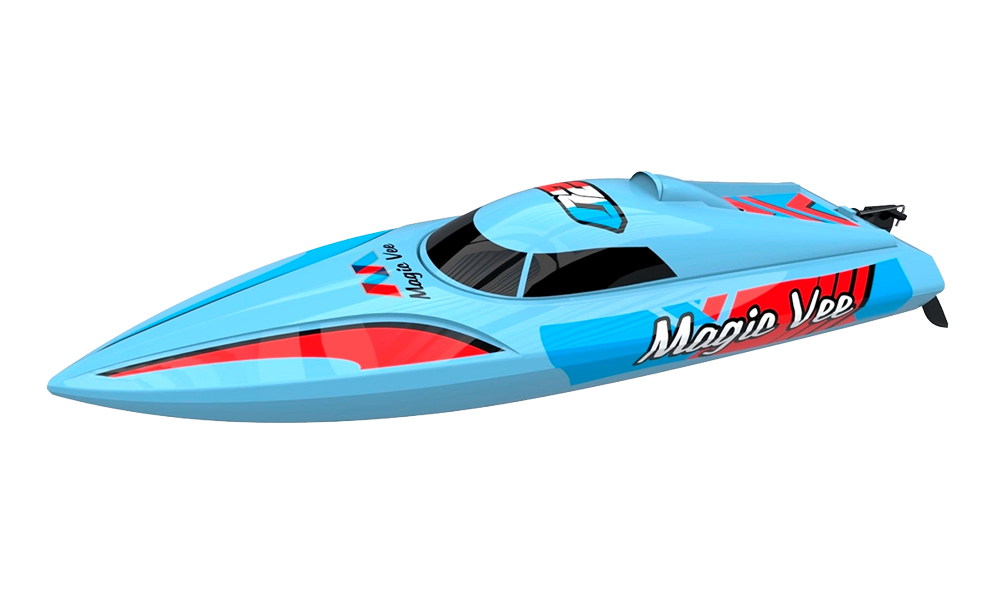

Magic Vee V6

4ST308108V6

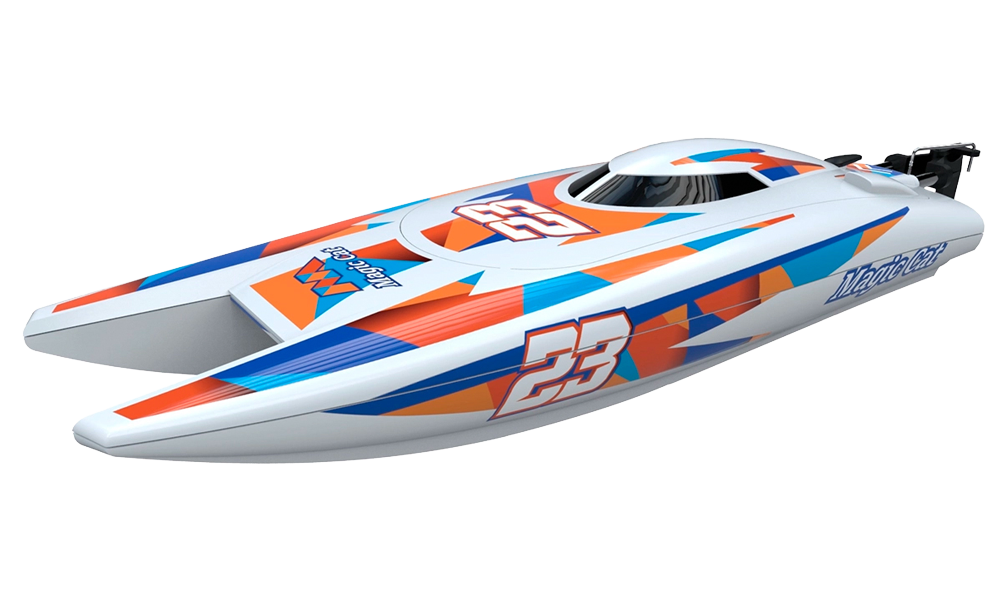

Magic Cat V6

Úvod

Tato elektrická loď v provedení RTR má proporcionální řízení kormidla a plynu, stejnosměrný motor s vodním chlazením a servo kormidla. Před vložením akumulátoru si přečtěte celý návod. Tabulky níže určují konkrétní verzi popsanou v tomto návodu.

Bezpečnostní pokyny

Nebezpečí

Toto není hračka. Uživatelé mladší 14 let vyžadují přímý dohled dospělé osoby. Je-li akumulátor připojen, držte prsty, oděv a nářadí mimo lodní šroub a všechny pohyblivé části. Před údržbou akumulátor odpojte.

Model používejte pouze ve sladké vodě na volné vodní ploše mimo dosah plavců, lidí, zvířat a vodních rostlin. Neplujte ve stísněném prostoru, za deště ani při bouřce. Při blesku nebo hřmění provoz ukončete a model bezpečně odpojte.

Nebezpečí

Pro model nikdy nevstupujte do hluboké vody ani silného proudu. Při ztrátě řízení nejprve zvedněte vysílač a zkuste obnovit spojení. Model vyzvedněte bezpečným způsobem ze břehu; neohrožujte sebe ani jiné osoby.

Vysílač chraňte před vodou; není voděodolný. Dosah závisí na okolí a stavu baterií. Loď udržujte na dohled a v bezpečné vzdálenosti pro návrat. Nenajíždějte na břeh, neplujte v silném proudu ani velkých vlnách a nepřetěžujte motor plavbou v rostlinách nebo jiných překážkách.

Technické údaje

Parametr	Magic Vee V6	Magic Cat V6
Délka trupu / celková délka	225 / 270 mm	220 / 265 mm
Šířka	70 mm	72 mm
Hmotnost RTR	177 g	172 g
Stejnosměrný motor s vodním chlazením	180	180
Jednotka přijímače a regulátoru	5 A	5 A
Pohonný akumulátor	6,4 V 320 mAh LiFePO₄	6,4 V 320 mAh LiFePO₄
Maximální rychlost dle výrobce	20 km/h	20 km/h
Přibližná doba plavby	8 min	8 min

Obsah setu a vybavení

Set obsahuje sestavenou loď, vysílač J2C96 2,4 GHz, pohonný akumulátor s odpovídajícím USB balančním nabíječem, stojánek, 4 AA baterie do vysílače a trojúhelníkový závěs vysílače se 3 šrouby. Křížový šroubovák není součástí balení.

Součástí je také náhradní silikonová spojka pohonu a u Magic Vee imbusový klíč pro boční ploutvičky.

Hlavní část

Příprava vysílače

1. Otevřete prostor baterií a vložte 4 nové AA články podle vyznačené polarity. Kryt zavřete.
2. Chcete-li použít popruh, namontujte trojúhelníkový závěs 3 dodanými šrouby a připojte vhodný popruh.

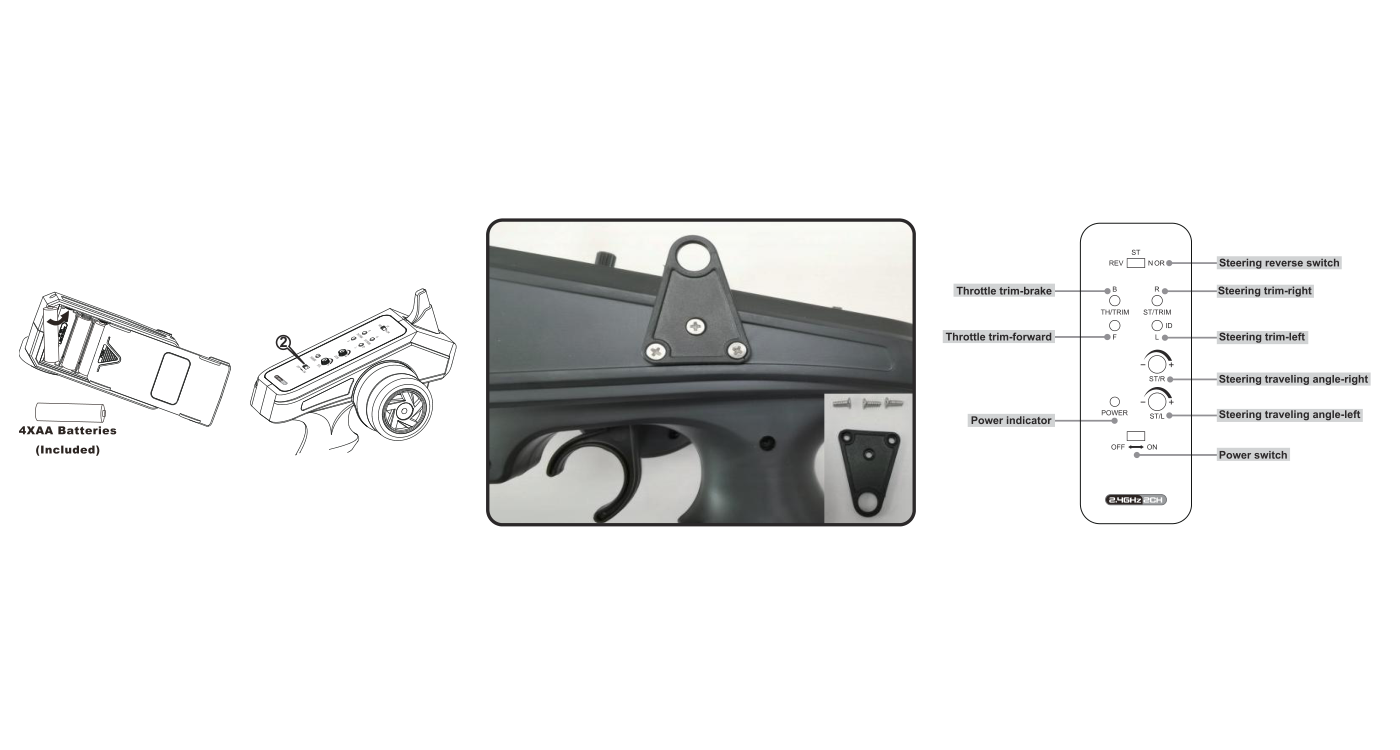

Baterie, závěs a ovládací prvky vysílače J2C96. (Obr. 1)

Nabíjení pohonného akumulátoru

Nebezpečí

Nabíjejte mimo model pod dohledem dospělé osoby na nehořlavém povrchu. Nabíjení nenechávejte bez dozoru. Použijte pouze nabíječ určený pro daný typ a počet článků. Akumulátor nikdy nezkratujte, nerozebírejte, nemačkejte ani nevhazujte do ohně. Poškozenou, nafouklou nebo nadměrně horkou sadu nepoužívejte. Po použití ji odpojte a opotřebené akumulátory odevzdejte k recyklaci.

1. Použijte dodaný USB balanční nabíječ pro 6,4V LiFePO₄. Připojte jej k vhodnému USB zdroji, například počítači, USB adaptéru nebo powerbance. LED svítí trvale.
2. Připojte nabíjecí konektor sady k nabíječi. Během nabíjení LED zhasne. Vybitá sada se nabíjí přibližně 3 hodiny; před prvním použitím ji plně nabijte.
3. Jakmile LED opět trvale svítí, je nabíjení dokončeno. Odpojte sadu a poté nabíječ.

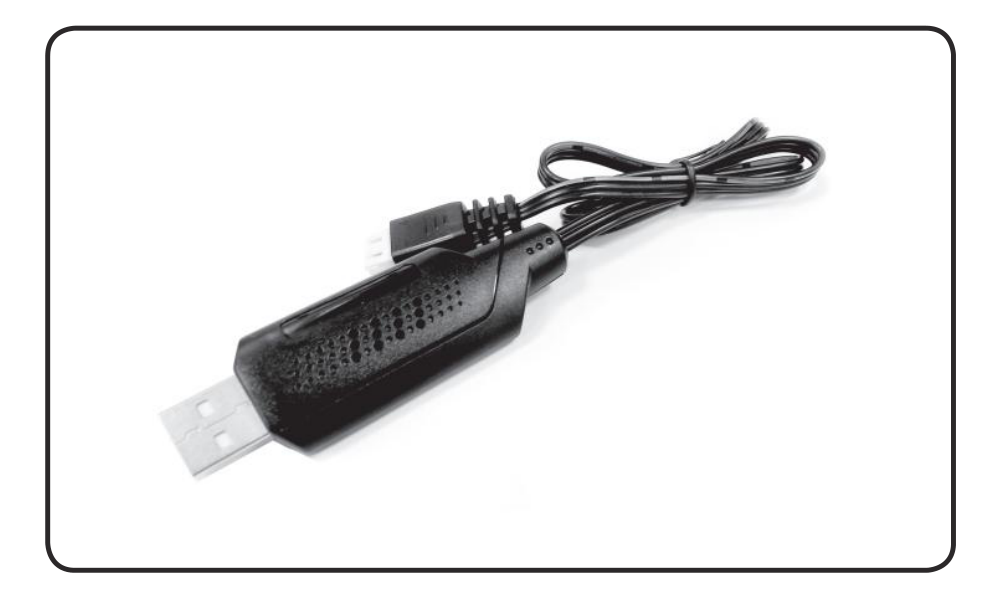

Akumulátor a signalizace příslušného USB nabíječe. (Obr. 2)

Vložení akumulátoru a uzavření krytu

1. S odpojeným akumulátorem položte loď na stojánek. Opatrně uvolněte západku vzadu a sejměte horní kryt. Nabitou sadu vložte na levou stranu trupu.
2. Zkontrolujte chladicí hadičky a sací otvor na spodku trupu. Musí být průchodné, pevně připojené a nepoškozené; deformovaný vstup nebo ucpaná hadička mohou způsobit přehřátí a poškození motoru a regulátoru.
3. Před připojením sady k regulátoru zapněte vysílač ON. Spoušť ponechte v neutrálu a prostor lodního šroubu volný. Odpovídající konektory spojte bez násilí a se správnou polaritou.
4. Ověřte správné usazení pryžového těsnění v drážce. Kryt vraťte a zajistěte tak, aby neskřípl těsnění ani kabely.

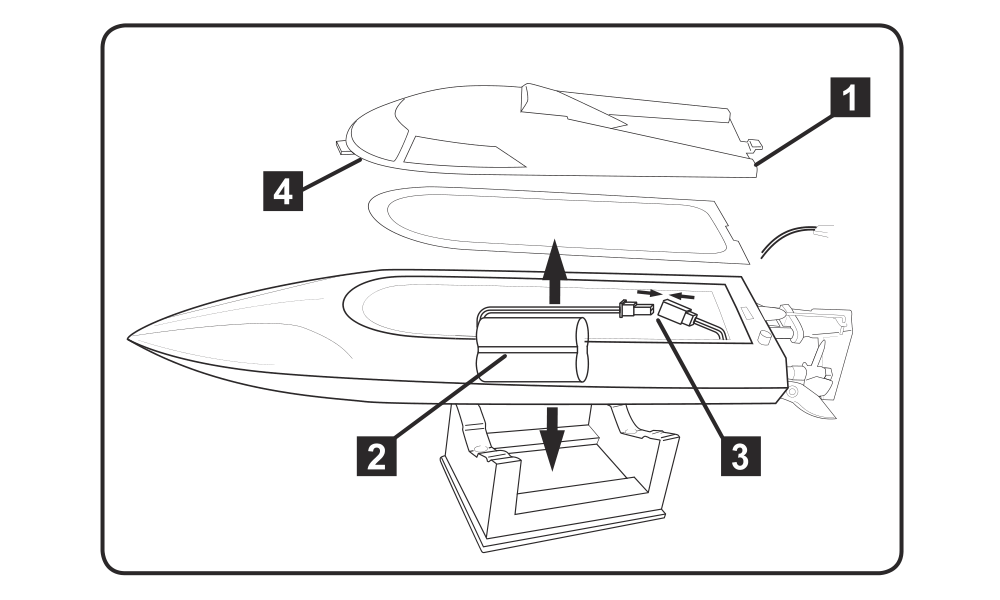

Poloha akumulátoru, západky krytu a těsnění. (Obr. 3)

Automatické párování

1. Během párování ponechte ostatní blízké vysílače a přijímače vypnuté. Není třeba stisknout párovací tlačítko.
2. Zapněte vysílač: jednou pípne a jeho kontrolka napájení bliká. Připojte akumulátor lodi: po úspěšném spárování vysílač dvakrát pípne a kontrolka svítí trvale.

Kontrola smyslu řízení, trimů a výchylek

1. Loď podepřete a uvolněte prostor lodního šroubu. Otočte volant doprava: odtoková hrana kormidla se musí vychýlit doprava, při povelu doleva doleva. Obrácený smysl opravte přepínačem ST REV/NOR a kontrolu zopakujte.
2. Pomocí ST/TRIM R/L nastavte kormidlo do neutrálu. Na vodě trim jemně dolaďte, aby loď s vycentrovaným volantem plula rovně.
3. Nastavte TH/TRIM B/F tak, aby se při uvolněné spoušti lodní šroub zastavil. Krátkým přitažením spouště ověřte reakci motoru; zkoušku nasucho omezte, protože vodní chlazení nepracuje.
4. Pravou a levou výchylku nastavujte zvlášť ovladači ST/R a ST/L. Každý má rozsah 0–100 %: zcela vlevo je 0 %, zcela vpravo 100 %. Začněte továrním nastavením a podle potřeby výchylku zmenšete; servo nesmí tlačit táhlo proti dorazu.

Boční ploutvičky a převrácení zpět

U Magic Vee V6 nastavte dodaným imbusovým klíčem boční ploutvičky přibližně na 45° vůči trupu. Tento model s trupem do V má funkci návratu z převrácené polohy: po převrácení přitáhněte spoušť plynu, aby se otočil zpět. Pokyn neplatí pro Magic Cat V6; společný návod tomuto katamaránu funkci převrácení zpět nepřisuzuje.

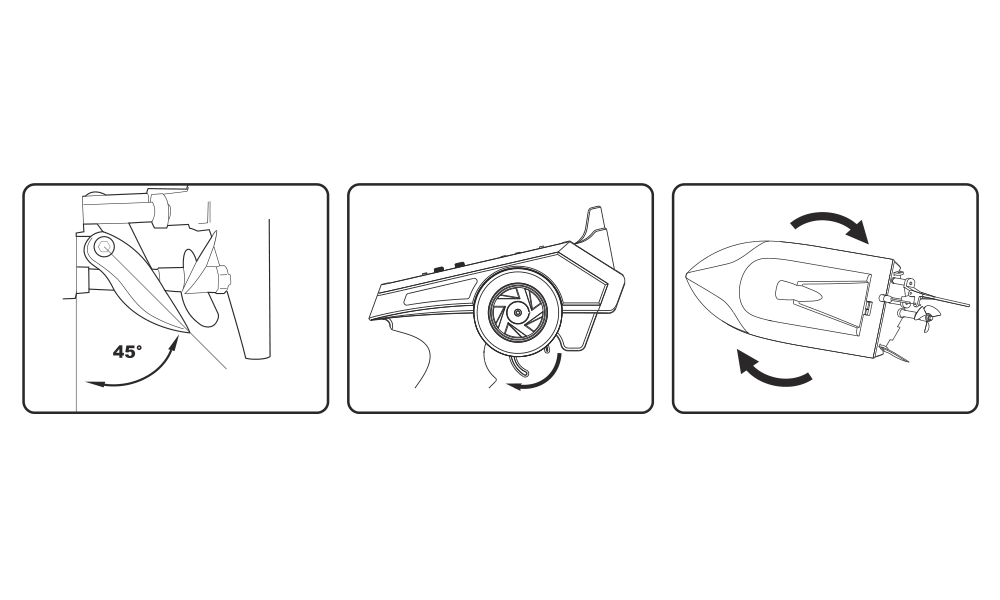

Nastavení bočních ploutviček trupu do V a znázornění převrácení zpět. (Obr. 4)

Vyplutí a návrat ke břehu

1. Před každou plavbou ověřte nabití, chladicí hadičky, těsnění krytu, správný smysl řízení, neutrál plynu a volný pohyb pohonu. Nejdříve zapněte vysílač, potom připojte loď a ještě před položením na vodu zkontrolujte ovládání.
2. Začněte poblíž břehu a rychlost zvyšujte postupně. Ponechte dostatečnou rezervu akumulátoru pro návrat. Uváděná doba plavby 8 min závisí na podmínkách a používání plynu.
3. Při výrazném zpomalení se ihned vraťte. Může se aktivovat podpěťová ochrana regulátoru; další plavba může sadu nadměrně vybít a nevratně poškodit. Začne-li se loď nezvykle pohupovat, vraťte se, odpojte akumulátor a vylijte případnou vodu z trupu.

Po každé plavbě

1. Nejprve odpojte akumulátor lodi, potom vypněte vysílač OFF. Po ukončení provozu vyjměte sadu z lodi a články z vysílače.
2. Sejměte horní kryt a před uložením nechte trup zcela vyschnout na teplém, suchém a větraném místě. Neuzavírejte vlhkost uvnitř.

Před vložením další nabité sady nechte motor přibližně 5–10 min vychladnout. Nepřetržitý provoz přehřívá pohon a zkracuje životnost motoru.

Mazání hnací hřídele

Po každých 2–3 jízdách vyjměte a namažte ohebnou i lodní hřídel voděodolným lodním mazivem. Mazání omezuje opotřebení a pomáhá utěsnit pouzdro hřídele proti vnikání vody. Před zahájením odpojte akumulátor.

1. Jednou rukou pevně držte silikonovou spojku a druhou vytáhněte ohebnou hřídel s lodní hřídelí z pouzdra.
2. Naneste mazivo a sestavte v opačném pořadí. Konec hřídele úplně zasuňte do silikonové spojky, aby byl přenos pohonu spolehlivý.
3. Opakované vyjímání hřídele může silikonovou spojku uvolnit nebo vytáhnout. Pokud již pevně nedrží, vyměňte ji za dodanou náhradní.

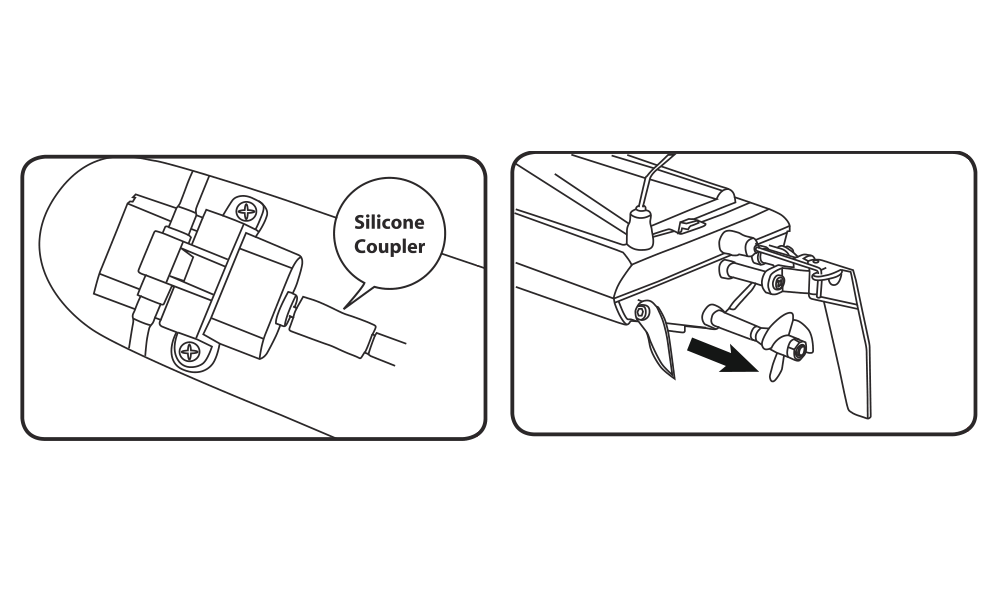

Spojka pohonu a vyjmutí hřídele pro mazání. (Obr. 5)

Příloha

Odstraňování potíží

Projev	Kontrola a náprava
Loď se nepohybuje	Doplňte chybějící baterie, opravte polaritu, vyměňte slabé články vysílače a nabijte pohonnou sadu. Ověřte spárování a zda není hřídel zablokovaná.
Nefunguje řízení nebo je malý dosah	Vyměňte slabé články vysílače, zkontrolujte akumulátor lodi a zopakujte párování mimo jiné zapnuté soupravy. Bezpečně se přibližte; při nespolehlivém řízení nepokračujte.

Náhradní díly

Níže jsou čísla dílů výrobce Joysway; nejde automaticky o katalogové kódy KAVAN. Před objednáním porovnejte verzi lodi a nechte prodejce potvrdit kompatibilitu.

Číslo dílu	Popis
81002	Motor 180 – Vee/Cat
81003	Ohebná hřídel – Vee/Cat
81005	Kormidlo a boční ploutvičky – Magic Vee
81009	Sada kormidla – Magic Cat
810602	Pryžové spojky hřídele, 2 ks
810606	6,4 V 320 mAh LiFePO₄
810607	6,4V USB balanční nabíječ
810608	2kanálový vysílač J2C96 2,4 GHz
810609	Sada regulátoru/přijímače/serva – Magic Vee V6
810610	Kryt a pryžové těsnění – Magic Vee V6
810611	Dvoulisté lodní šrouby, 2 ks – Magic Vee V6 / Cat V6
810803	Kryt a pryžové těsnění – Magic Cat V6
810804	Sada regulátoru/přijímače/serva – Magic Cat V6

Servis a likvidace

Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.

Rádiové upozornění v původním návodu

Původní návod uvádí shodu s FCC Part 15: zařízení nesmí způsobovat škodlivé rušení a musí přijímat rušení včetně takového, které může vyvolat nežádoucí činnost. Upozorňuje, že neschválené úpravy mohou zrušit oprávnění k provozu. Toto americké upozornění není EU prohlášením o shodě.
