Joysway Magic Vee V6 / Magic Cat V6 - Návod na obsluhu

4ST308106V6

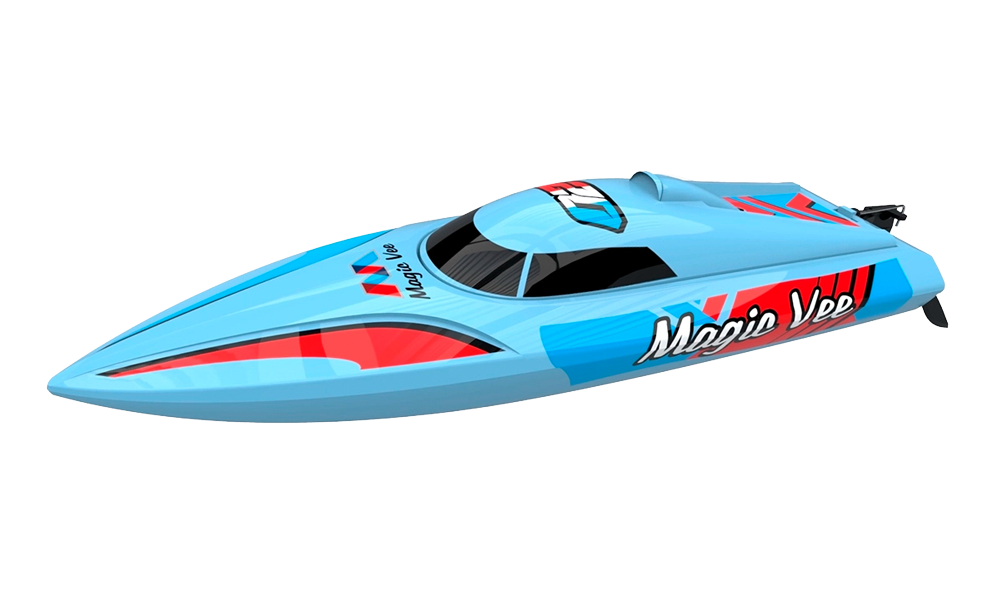

Magic Vee V6

4ST308108V6

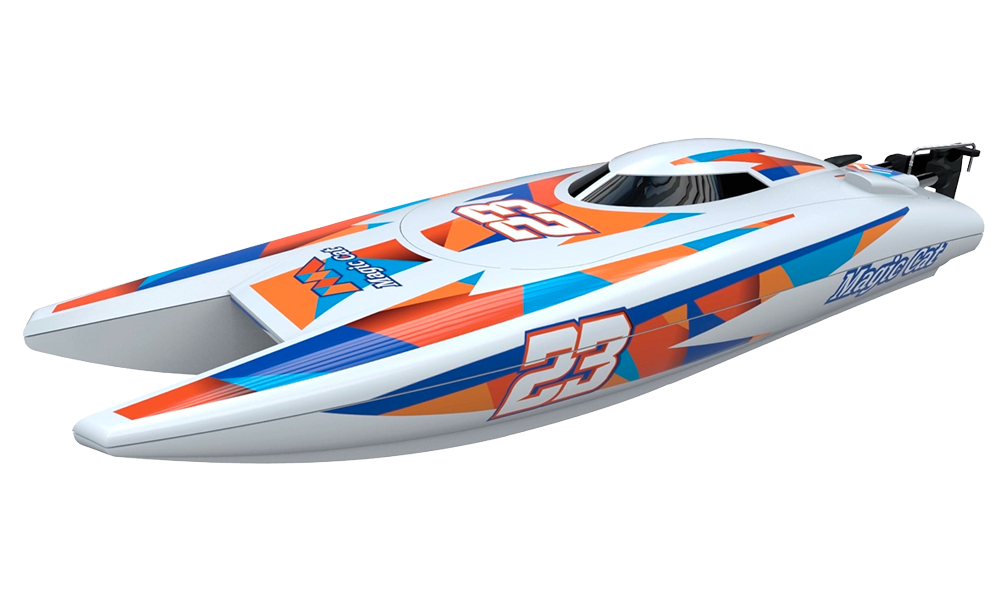

Magic Cat V6

Úvod

Táto elektrická loď vo vyhotovení RTR má proporcionálne riadenie kormidla a plynu, jednosmerný motor s vodným chladením a servo kormidla. Pred vložením akumulátora si prečítajte celý návod. Tabuľky nižšie určujú konkrétnu verziu opísanú v tomto návode.

Bezpečnostné pokyny

Nebezpečenstvo

Toto nie je hračka. Používatelia mladší ako 14 rokov vyžadujú priamy dohľad dospelej osoby. Ak je akumulátor pripojený, držte prsty, odev a náradie mimo lodnej skrutky a všetkých pohyblivých častí. Pred údržbou akumulátor odpojte.

Model používajte iba v sladkej vode na voľnej vodnej ploche mimo dosahu plavcov, ľudí, zvierat a vodných rastlín. Neplávajte v stiesnenom priestore, za dažďa ani počas búrky. Pri blesku alebo hrmení prevádzku ukončite a model bezpečne odpojte.

Nebezpečenstvo

Pre model nikdy nevstupujte do hlbokej vody ani silného prúdu. Pri strate riadenia najprv zdvihnite vysielač a skúste obnoviť spojenie. Model vyzdvihnite bezpečným spôsobom z brehu; neohrozujte seba ani iné osoby.

Vysielač chráňte pred vodou; nie je vodoodolný. Dosah závisí od okolia a stavu batérií. Loď udržiavajte na dohľad a v bezpečnej vzdialenosti na návrat. Nenarážajte na breh, neplávajte v silnom prúde ani veľkých vlnách a nepreťažujte motor plavbou v rastlinách alebo iných prekážkach.

Technické údaje

Parameter	Magic Vee V6	Magic Cat V6
Dĺžka trupu / celková dĺžka	225 / 270 mm	220 / 265 mm
Šírka	70 mm	72 mm
Hmotnosť RTR	177 g	172 g
Jednosmerný motor s vodným chladením	180	180
Jednotka prijímača a regulátora	5 A	5 A
Pohonný akumulátor	6,4 V 320 mAh LiFePO₄	6,4 V 320 mAh LiFePO₄
Maximálna rýchlosť podľa výrobcu	20 km/h	20 km/h
Približná doba plavby	8 min	8 min

Obsah setu a vybavenie

Set obsahuje zostavenú loď, vysielač J2C96 2,4 GHz, pohonný akumulátor so zodpovedajúcim USB balančným nabíjačom, stojanček, 4 AA batérie do vysielača a trojuholníkový záves vysielača s 3 skrutkami. Krížový skrutkovač nie je súčasťou balenia.

Súčasťou je aj náhradná silikónová spojka pohonu a pri Magic Vee imbusový kľúč na bočné plutvičky.

Hlavná časť

Príprava vysielača

1. Otvorte priestor batérií a vložte 4 nové AA články podľa vyznačenej polarity. Kryt zatvorte.
2. Ak chcete použiť popruh, namontujte trojuholníkový záves 3 dodanými skrutkami a pripojte vhodný popruh.

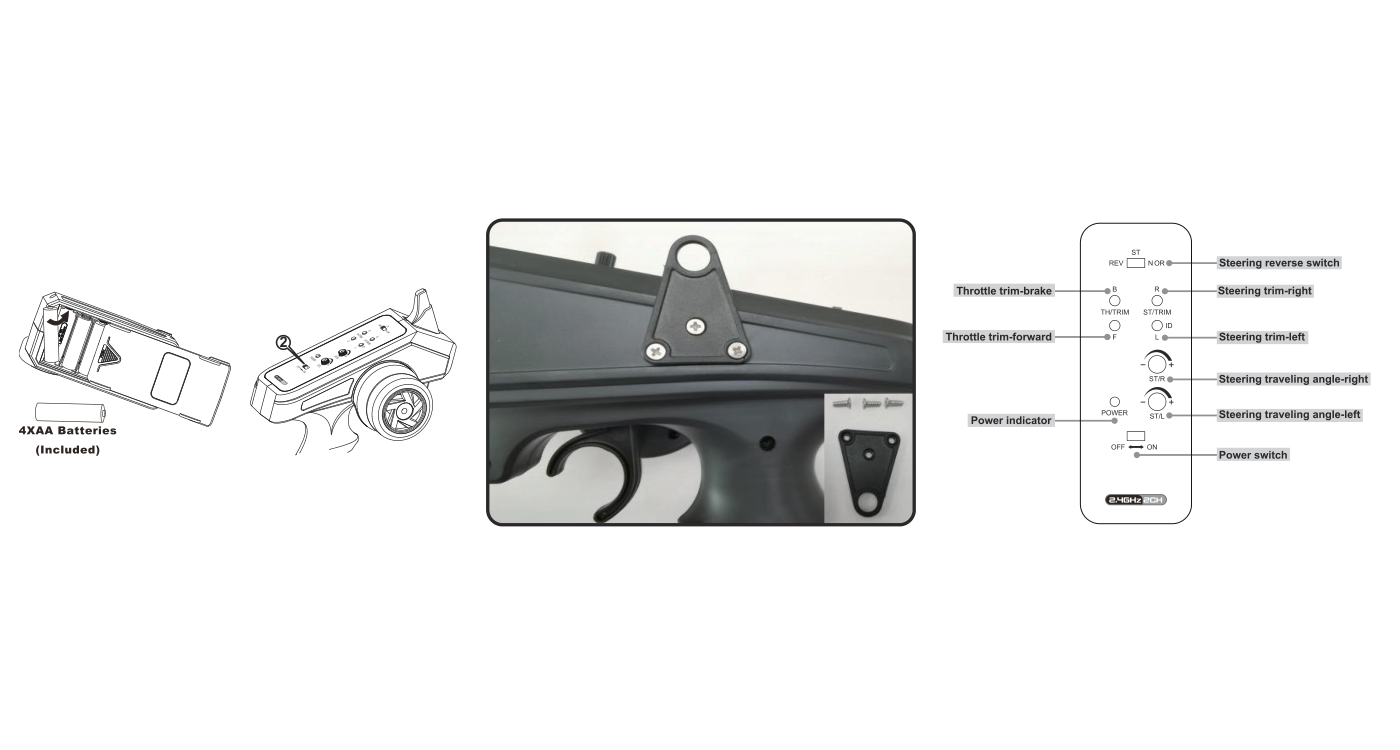

Batérie, záves a ovládacie prvky vysielača J2C96. (Obr. 1)

Nabíjanie pohonného akumulátora

Nebezpečenstvo

Nabíjajte mimo modelu pod dohľadom dospelej osoby na nehorľavom povrchu. Nabíjanie nenechávajte bez dozoru. Použite iba nabíjač určený pre daný typ a počet článkov. Akumulátor nikdy neskratujte, nerozoberajte, nestláčajte ani nevhadzujte do ohňa. Poškodenú, nafúknutú alebo nadmerne horúcu sadu nepoužívajte. Po použití ju odpojte a opotrebované akumulátory odovzdajte na recykláciu.

1. Použite dodaný USB balančný nabíjač pre 6,4V LiFePO₄. Pripojte ho k vhodnému USB zdroju, napríklad počítaču, USB adaptéru alebo powerbanke. LED svieti trvalo.
2. Pripojte nabíjací konektor sady k nabíjaču. Počas nabíjania LED zhasne. Vybitá sada sa nabíja približne 3 hodiny; pred prvým použitím ju plne nabite.
3. Keď LED opäť trvalo svieti, nabíjanie je dokončené. Odpojte sadu a potom nabíjač.

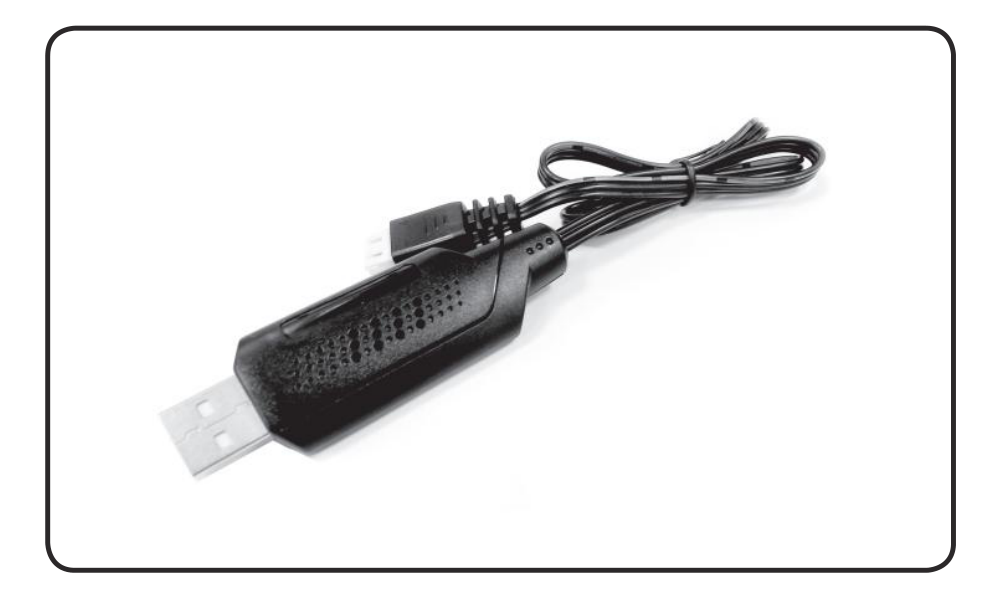

Akumulátor a signalizácia príslušného USB nabíjača. (Obr. 2)

Vloženie akumulátora a uzavretie krytu

1. S odpojeným akumulátorom položte loď na stojanček. Opatrne uvoľnite západku vzadu a zložte horný kryt. Nabitú sadu vložte na ľavú stranu trupu.
2. Skontrolujte chladiace hadičky a nasávací otvor na spodku trupu. Musia byť priechodné, pevne pripojené a nepoškodené; deformovaný vstup alebo upchatá hadička môžu spôsobiť prehriatie a poškodenie motora a regulátora.
3. Pred pripojením sady k regulátoru zapnite vysielač ON. Spúšť ponechajte v neutráli a priestor lodnej skrutky voľný. Zodpovedajúce konektory spojte bez násilia a so správnou polaritou.
4. Overte správne usadenie gumového tesnenia v drážke. Kryt vráťte a zaistite tak, aby nestlačil tesnenie ani káble.

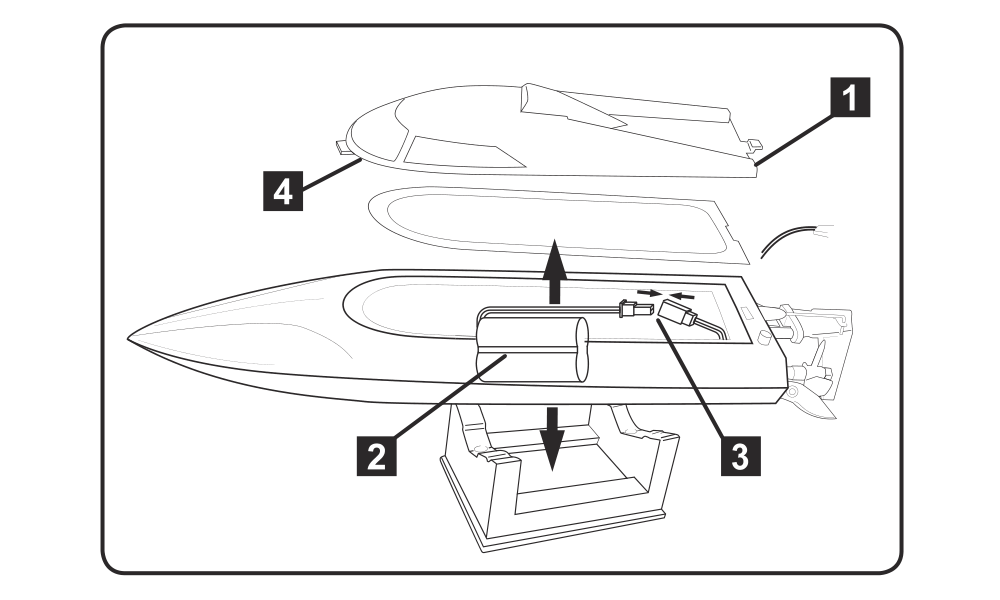

Poloha akumulátora, západky krytu a tesnenie. (Obr. 3)

Automatické párovanie

1. Počas párovania ponechajte ostatné blízke vysielače a prijímače vypnuté. Nie je potrebné stlačiť párovacie tlačidlo.
2. Zapnite vysielač: raz pípne a jeho kontrolka napájania bliká. Pripojte akumulátor lode: po úspešnom spárovaní vysielač dvakrát pípne a kontrolka svieti trvalo.

Kontrola zmyslu riadenia, trimov a výchyliek

1. Loď podoprite a uvoľnite priestor lodnej skrutky. Otočte volant doprava: odtoková hrana kormidla sa musí vychýliť doprava, pri povele doľava doľava. Obrátený zmysel opravte prepínačom ST REV/NOR a kontrolu zopakujte.
2. Pomocou ST/TRIM R/L nastavte kormidlo do neutrálu. Na vode trim jemne dolaďte, aby loď s vycentrovaným volantom plávala rovno.
3. Nastavte TH/TRIM B/F tak, aby sa pri uvoľnenej spúšti lodná skrutka zastavila. Krátkym pritiahnutím spúšte overte reakciu motora; skúšku nasucho obmedzte, pretože vodné chladenie nepracuje.
4. Pravú a ľavú výchylku nastavujte zvlášť ovládačmi ST/R a ST/L. Každý má rozsah 0–100 %: úplne vľavo je 0 %, úplne vpravo 100 %. Začnite továrenským nastavením a podľa potreby výchylku zmenšite; servo nesmie tlačiť tiahlo proti dorazu.

Bočné plutvičky a prevrátenie späť

Pri Magic Vee V6 nastavte dodaným imbusovým kľúčom bočné plutvičky približne na 45° voči trupu. Tento model s trupom do V má funkciu návratu z prevrátenej polohy: po prevrátení pritiahnite spúšť plynu, aby sa otočil späť. Pokyn neplatí pre Magic Cat V6; spoločný návod tomuto katamaránu funkciu prevrátenia späť neprisudzuje.

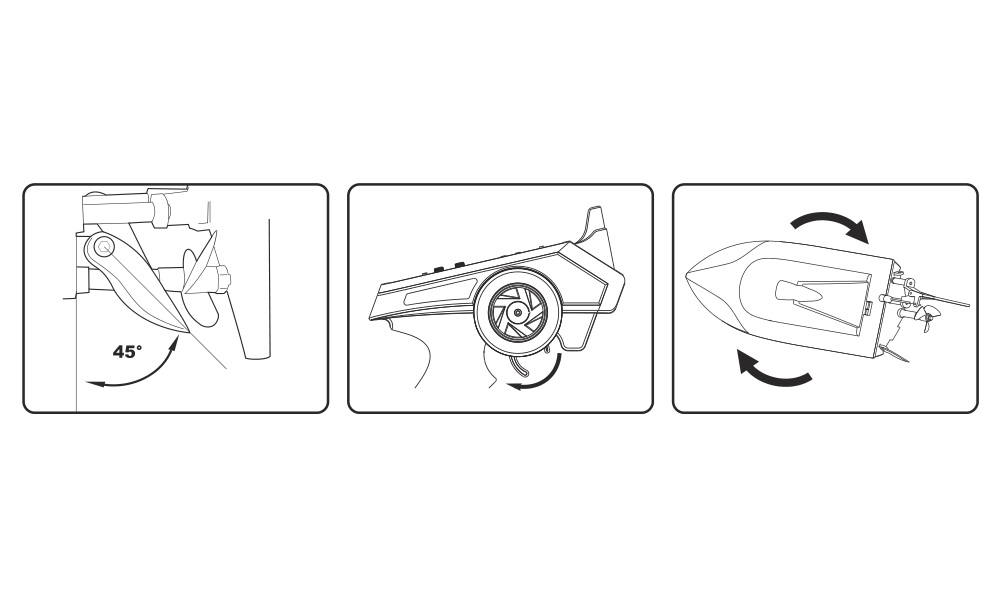

Nastavenie bočných plutvičiek trupu do V a znázornenie prevrátenia späť. (Obr. 4)

Vyplávanie a návrat k brehu

1. Pred každou plavbou overte nabitie, chladiace hadičky, tesnenie krytu, správny zmysel riadenia, neutrál plynu a voľný pohyb pohonu. Najskôr zapnite vysielač, potom pripojte loď a ešte pred položením na vodu skontrolujte ovládanie.
2. Začnite blízko brehu a rýchlosť zvyšujte postupne. Ponechajte dostatočnú rezervu akumulátora na návrat. Uvádzaná doba plavby 8 min závisí od podmienok a používania plynu.
3. Pri výraznom spomalení sa ihneď vráťte. Môže sa aktivovať podpäťová ochrana regulátora; ďalšia plavba môže sadu nadmerne vybiť a nenávratne poškodiť. Ak sa loď začne nezvyčajne pohupovať, vráťte sa, odpojte akumulátor a vylejte prípadnú vodu z trupu.

Po každej plavbe

1. Najprv odpojte akumulátor lode, potom vypnite vysielač OFF. Po ukončení prevádzky vyberte sadu z lode a články z vysielača.
2. Zložte horný kryt a pred uložením nechajte trup úplne vyschnúť na teplom, suchom a vetranom mieste. Neuzatvárajte vlhkosť vnútri.

Pred vložením ďalšej nabitej sady nechajte motor približne 5–10 min vychladnúť. Nepretržitá prevádzka prehrieva pohon a skracuje životnosť motora.

Mazanie hnacieho hriadeľa

Po každých 2–3 jazdách vyberte a namažte ohybný aj lodný hriadeľ vodoodolným lodným mazivom. Mazanie obmedzuje opotrebovanie a pomáha utesniť puzdro hriadeľa proti vnikaniu vody. Pred začatím odpojte akumulátor.

1. Jednou rukou pevne držte silikónovú spojku a druhou vytiahnite ohybný hriadeľ s lodným hriadeľom z puzdra.
2. Naneste mazivo a zostavte v opačnom poradí. Koniec hriadeľa úplne zasuňte do silikónovej spojky, aby bol prenos pohonu spoľahlivý.
3. Opakované vyberanie hriadeľa môže silikónovú spojku uvoľniť alebo vytiahnuť. Ak už pevne nedrží, vymeňte ju za dodanú náhradnú.

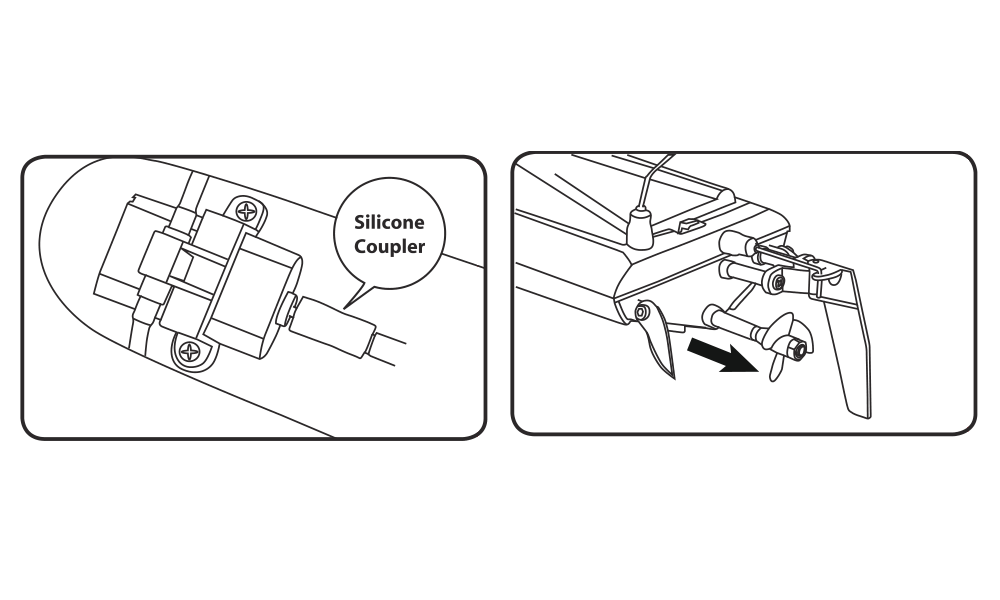

Spojka pohonu a vybratie hriadeľa na mazanie. (Obr. 5)

Príloha

Odstraňovanie problémov

Prejav	Kontrola a náprava
Loď sa nepohybuje	Doplňte chýbajúce batérie, opravte polaritu, vymeňte slabé články vysielača a nabite pohonnú sadu. Overte spárovanie a či nie je hriadeľ zablokovaný.
Nefunguje riadenie alebo je malý dosah	Vymeňte slabé články vysielača, skontrolujte akumulátor lode a zopakujte párovanie mimo iných zapnutých súprav. Bezpečne sa priblížte; pri nespoľahlivom riadení nepokračujte.

Náhradné diely

Nižšie sú čísla dielov výrobcu Joysway; nejde automaticky o katalógové kódy KAVAN. Pred objednaním porovnajte verziu lode a nechajte predajcu potvrdiť kompatibilitu.

Číslo dielu	Popis
81002	Motor 180 – Vee/Cat
81003	Ohybný hriadeľ – Vee/Cat
81005	Kormidlo a bočné plutvičky – Magic Vee
81009	Sada kormidla – Magic Cat
810602	Gumové spojky hriadeľa, 2 ks
810606	6,4 V 320 mAh LiFePO₄
810607	6,4V USB balančný nabíjač
810608	2kanálový vysielač J2C96 2,4 GHz
810609	Sada regulátora/prijímača/serva – Magic Vee V6
810610	Kryt a gumové tesnenie – Magic Vee V6
810611	Dvojlistové lodné skrutky, 2 ks – Magic Vee V6 / Cat V6
810803	Kryt a gumové tesnenie – Magic Cat V6
810804	Sada regulátora/prijímača/serva – Magic Cat V6

Servis a likvidácia

Návod uschovajte. Opravy, platné záručné podmienky a vhodné náhradné diely riešte s predajcom. Neschválené úpravy alebo použitie v rozpore s návodom môžu spôsobiť úraz a poškodenie. Elektrické zariadenia ani batérie nevyhadzujte do zmesového odpadu; odovzdajte ich do príslušného oddeleného zberu.

Rádiové upozornenie v pôvodnom návode

Pôvodný návod uvádza zhodu s FCC Part 15: zariadenie nesmie spôsobovať škodlivé rušenie a musí prijímať rušenie vrátane takého, ktoré môže vyvolať nežiaducu činnosť. Upozorňuje, že neschválené úpravy môžu zrušiť oprávnenie na prevádzku. Toto americké upozornenie nie je EÚ vyhlásením o zhode.
