Joysway Caribbean V3 - Návod na obsluhu
Caribbean V3
Úvod
Caribbean V3 je malá, vo výrobe zostavená plachetnica s 2kanálovou proporcionálnou RC súpravou. Samostatné servá ovládajú plachty a kormidlo. Model sa dodáva na stojančeku s nasadenou takelážou; pred použitím opatrne odstráňte prepravné upevnenie.
Bezpečnostné pokyny
Tento model nie je hračka. Zostavenie a prevádzka vyžadujú dohľad dospelej osoby. Pre uviaznutú loď nikdy neplávajte ani nevstupujte do hlbokej vody. S vysielačom do vody nevstupujte. Pred vyplávaním zaistite bezpečný spôsob vyzdvihnutia modelu.
Plachtite iba na stojatej vode za vhodného slabého vetra. Nepoužívajte rieky, potoky ani miesta so silným prúdom a nevyplávajte v silnom vetre. Loď udržiavajte na dohľad, mimo dosahu plavcov a ostatných používateľov. Na prvé plavby zvoľte vietor, ktorý by neovládateľnú loď priniesol k vášmu brehu.
Technické údaje
| Parameter | Caribbean V3 |
|---|---|
| Dĺžka | 260 mm |
| Šírka | 90 mm |
| Výška sťažňa / celková výška | 320 / 435 mm |
| Trup | Plastový výlisok |
| Vysielač | J2C02, 2,4 GHz, 2 kanály |
| Prijímač | J2C96R, 4 kanály |
| Servo plachiet / kormidla | 9 g / 9 g, odolné proti striekajúcej vode |
| Batérie vysielača | 4× AA alkalické |
| Batérie prijímača | 3× AAA alkalické |
Obsah setu a potrebné vybavenie
Set obsahuje zostavenú plachetnicu so stojančekom, vysielač, prijímač a puzdro prijímačových batérií. Doplňte vyššie uvedené batérie a krížový skrutkovač; nie sú súčasťou balenia.
Názvoslovie lode a takeláže
| Pojem | Význam |
|---|---|
| Prova / korma | Predná / zadná časť lode |
| Ľavobok / pravobok | Vľavo / vpravo pri pohľade od kormy k prove |
| Trup / paluba | Teleso lode / jeho horná plocha |
| Kýl a záťaž | Plutva pod trupom a jej záťaž zaisťujúca bočný odpor a stabilitu |
| Kormidlo | Pohyblivá plocha na korme určujúca smer plavby |
| Hlavná plachta / kosatka | Plachta za sťažňom / pred sťažňom |
| Rahno / oťaž | Nosník pri spodnom leme plachty / lanko ovládajúce natočenie plachty |

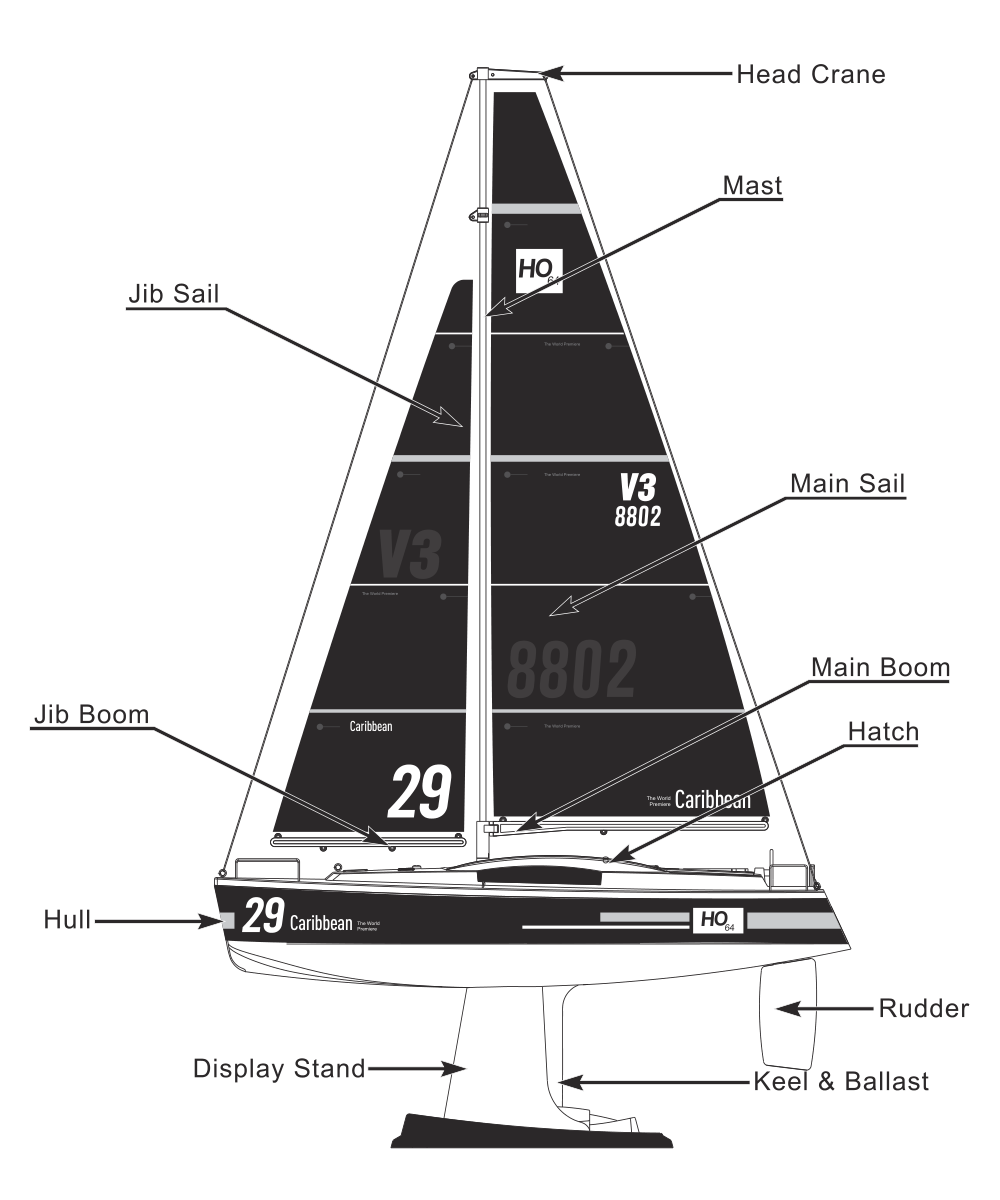

Hlavica sťažňa, sťažeň, kosatka, hlavná plachta, trup, kormidlo, kýl so záťažou a stojanček. (Obr. 1)
Hlavná časť
Odstránenie prepravného upevnenia
- Krížovým skrutkovačom vyskrutkujte 3 skrutky na spodku škatule. Plachetnicu vyberte spolu so stojančekom.
- Jednou rukou podopierajte trup a pritom vyskrutkujte 2 skrutky pod stojančekom. Zložte plastový kryt záťaže. Teraz môžete loď zdvihnúť zo stojančeka bez namáhania prepravného upevnenia.

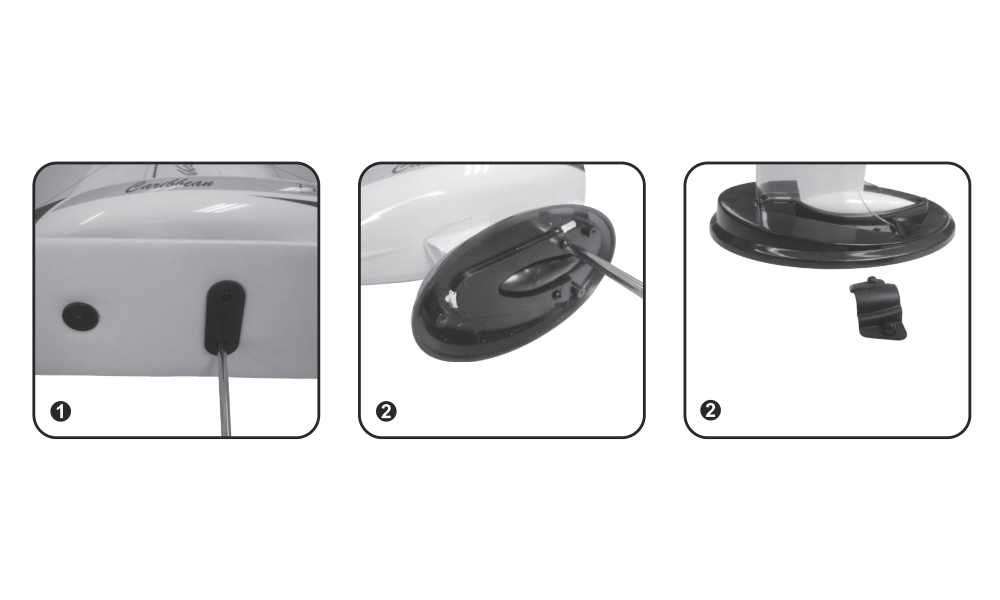

Skrutky škatule, skrutky stojančeka a prepravný kryt záťaže. (Obr. 2)
Vloženie batérií do vysielača
- Prepnite POWER na OFF a odsuňte zadný kryt batérií.
- Vložte 4 nové alkalické AA články podľa vyznačenej polarity a vráťte kryt.
- Pred zapnutím ponechajte ľavý ovládač plachiet v neutráli. Prepnite POWER na ON: vysielač raz pípne a zelená kontrolka bliká.
Otvorenie krytu a zapnutie prijímača
Vysielač zapínajte pred prijímačom. Pri vypínaní najprv vypnite prijímač, potom vysielač. Ozdobné kormidelné kolesá na palube nie sú držadlá a pri zdvíhaní krytu sa môžu odlomiť.
- Otočením ozdobného stolíka na kryte doľava alebo doprava kryt odistite. Za stolík zdvihnite zadnú časť krytu.
- Uchopte obe strany prednej časti krytu, mierne ju nadvihnite a opatrne vytiahnite. Nenamáhajte takeláž.
- Pri vypnutom prijímači vložte do puzdra 3 nové alkalické AAA články a dodržte polaritu. Zapnite vysielač a potom vypínač prijímačového puzdra.
- Úspešné automatické spárovanie signalizuje trvalo svietiaca červená LED prijímača, dve pípnutia vysielača a trvalo svietiaca zelená LED vysielača. Overte reakciu oboch serv.
- Najprv usaďte prednú časť krytu, pritlačte zadnú časť a otočením stolíka kryt zaistite. Káble nesmú byť stlačené v okraji.
J2C02 a J2C96R sa párujú automaticky po zapnutí; párovacie tlačidlo nie je potrebné. Počas párovania ponechajte ostatné blízke vysielače a prijímače vypnuté.

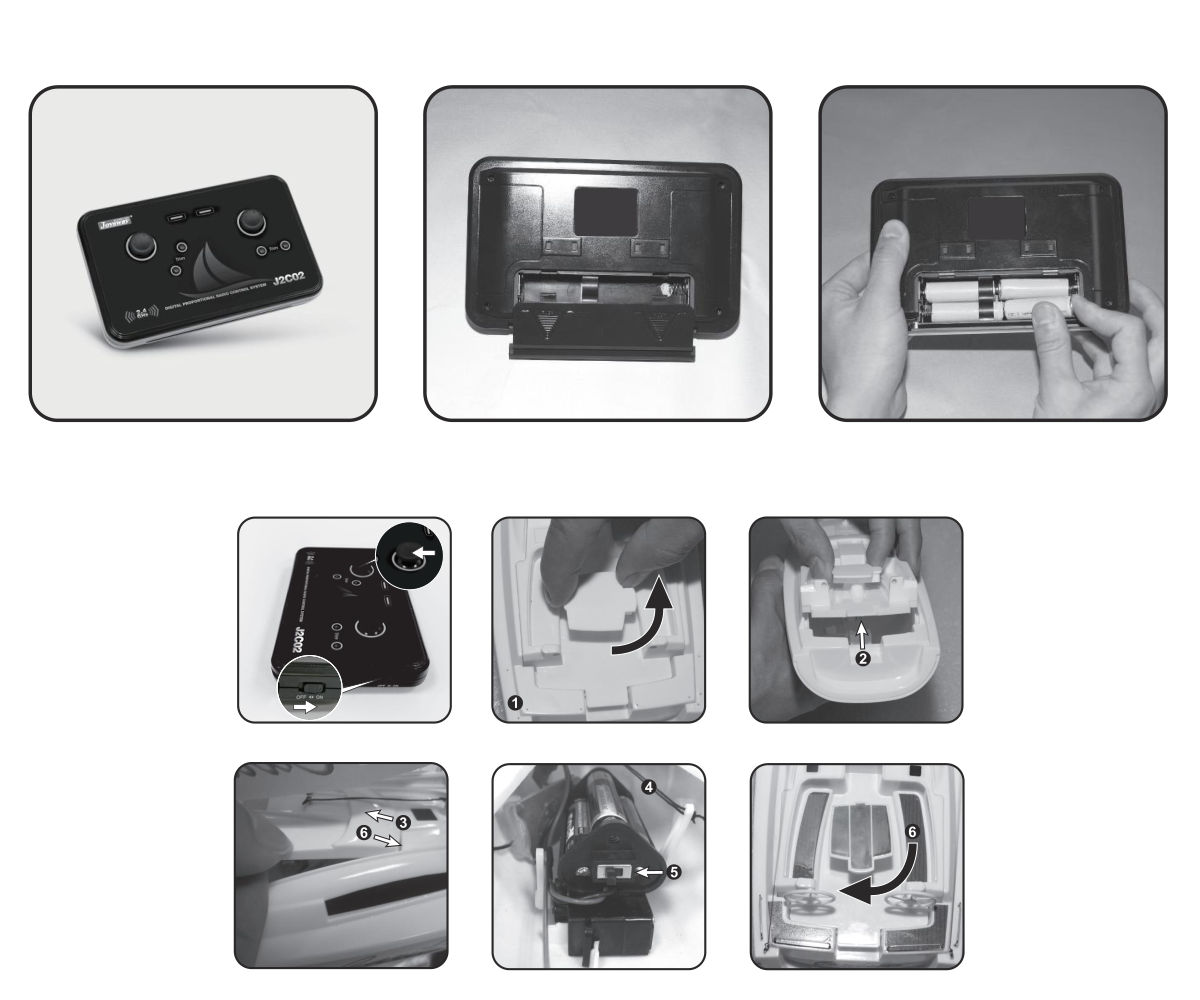

Zámok stolíka, bezpečné zloženie krytu a prijímačové batérie. (Obr. 3)
Kontrola a nastavenie ovládania
- Na stojančeku presuňte ľavý ovládač plachiet dole do A: hlavné rahno a rahno kosatky sa pritiahnu. V polohe hore B sa obe rahná povolia. Tlačidlami trimu plachiet dolaďte neutrál serva plachiet.
- Posúvaním silikónových krúžkov na hlavnom rahne a rahne kosatky nastavte uhol ich pritiahnutia a povolenia. Overte celý rozsah ovládania: oťaže sa musia pohybovať voľne a servá nesmú tlačiť do dorazu.
- Pravý ovládač vychýľte doľava a doprava: kormidlo musí reagovať zodpovedajúcim smerom. Tlačidlami trimu kormidla nastavte stred pri uvoľnenom ovládači. Kontrolu opakujte pred každým vyplávaním.

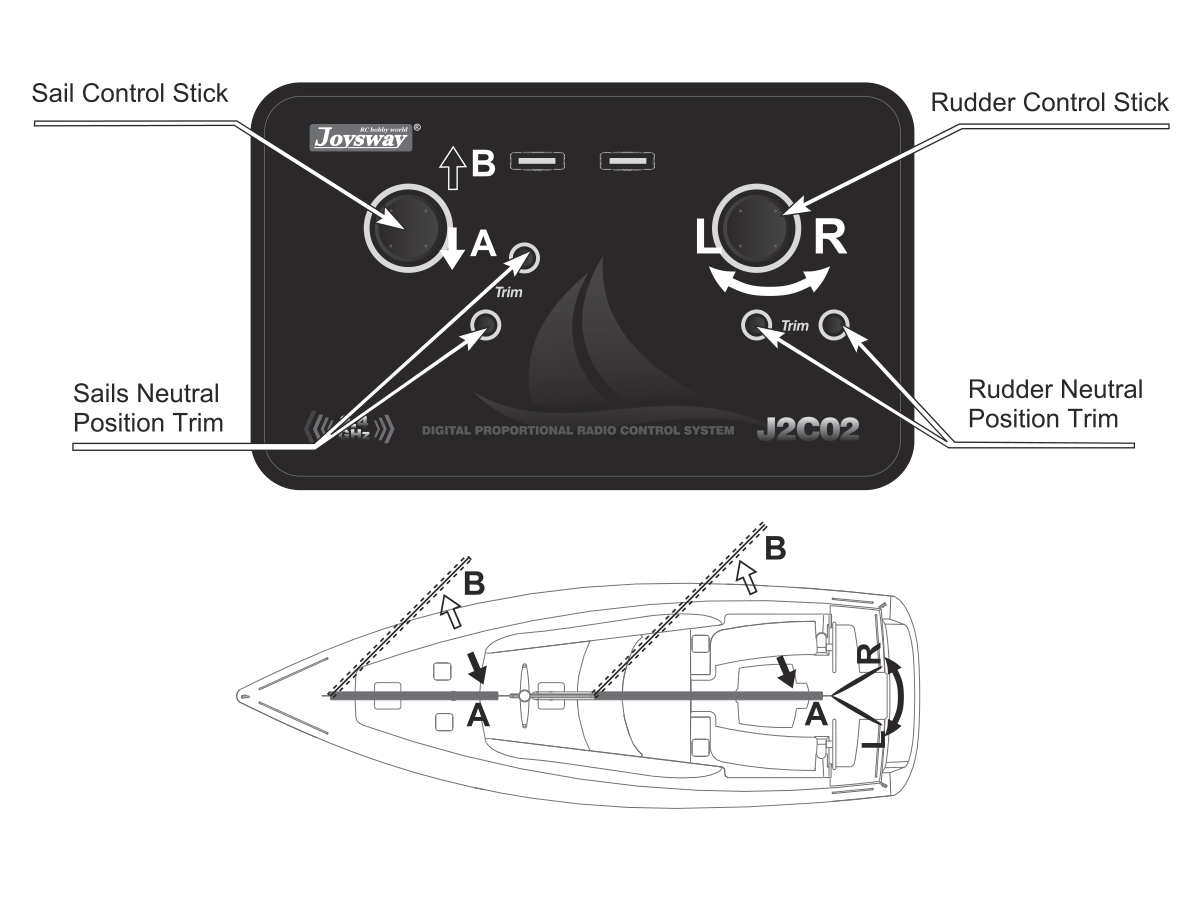

Ovládače J2C02, tlačidlá trimov a zodpovedajúce polohy plachiet A/B. (Obr. 4)
Plachtenie
Plachetnica nemá plyn na pohon: podľa zmien smeru a sily vetra aj pohybu vody upravujte kormidlo a oťaže. Loď nemôže plávať priamo proti vetru. K cieľu proti vetru plávajte striedavo ostro proti vetru na oboch bokoch.
| Kurz alebo manéver | Nastavenie plachiet a kormidla |
|---|---|
| Bočný vietor | Začnite s oboma plachtami povolenými asi na 45° a kormidlom v strede. Dolaďte stabilný kurz. |
| Ostro proti vetru | Obe plachty pritiahnite. Po ustálení kurzu držte kormidlo blízko stredu; nevyostrujte tak, aby plachty trepotali. |
| Obrat proti vetru | Plachty ponechajte pritiahnuté a preveďte provu cez smer vetra na druhý bok. Po dokončení obratu vráťte kormidlo do stredu. |
| Odpadnutie / zadobočný vietor | Otáčajte loď od vetra a obe plachty postupne povoľujte tak, aby zostali naplnené a netrepotali. |
| Zadný vietor | Obe plachty naplno povoľte a malými pohybmi kormidla udržiavajte požadovaný kurz. |
| Halsa / vyostrenie | Pri halse preveďte kormu cez smer vetra a ovládajte plachty pri prechode na druhý bok. Pri vyostrovaní oťaže postupne priťahujte. Povel kormidla vľavo či vpravo závisí od aktuálneho kurzu lode. |

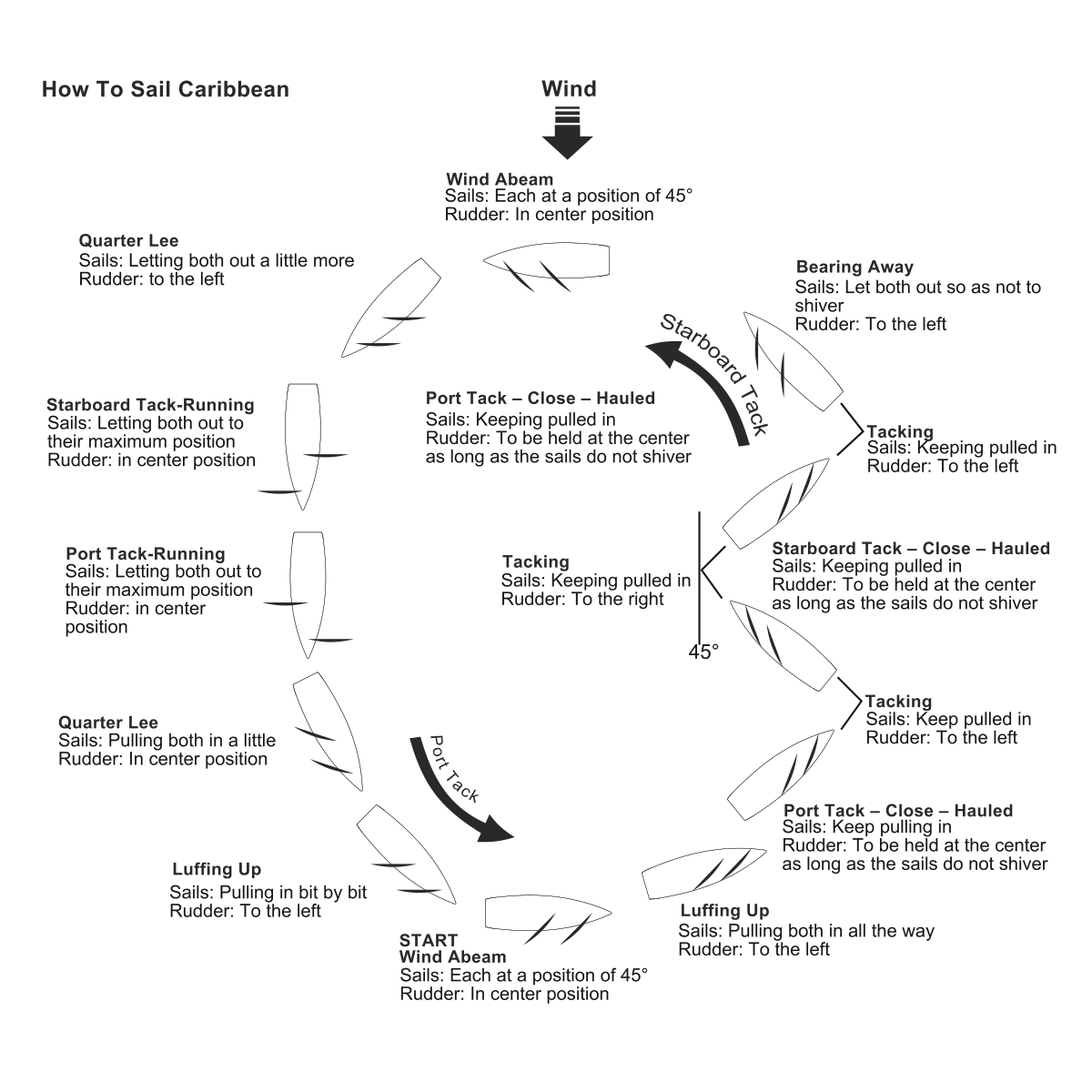

Kurzy voči vetru a príklad plavebnej dráhy. (Obr. 5)
Po plavbe
- Najprv vypnite prijímač OFF, potom vysielač. Odpojte prijímačové batérie.
- Otvorte kryt paluby a vnútro nechajte úplne vyschnúť. Zadržaná vlhkosť môže spôsobiť koróziu a poškodenie RC vybavenia. Loď skladujte podopretú na stojančeku a chráňte takeláž pred poškodením.
Príloha
Náhradné diely
Použite nižšie uvedené čísla výrobcu Joysway a u predajcu overte objednací kód KAVAN. Nejde automaticky o kódy KAVAN.
| Číslo dielu | Popis |
|---|---|
| 88003 | Nerezová takeláž a háčik |
| 88004 | Sada kormidla |
| 88012 | Servo 9 g |
| 88015 | Sada rahien a sťažňa |
| 880201 | Kýl |
| 880202 | Kryt paluby Caribbean |
| 880204 | 2kanálový vysielač J2C02 2,4 GHz |
| 880205 | 4kanálový prijímač J2C96R 2,4 GHz |
| 880207 | Hlavná plachta a kosatka Caribbean V3 |
Servis a likvidácia
Návod uschovajte. Opravy, platné záručné podmienky a vhodné náhradné diely riešte s predajcom. Neschválené úpravy alebo použitie v rozpore s návodom môžu spôsobiť úraz a poškodenie. Elektrické zariadenia ani batérie nevyhadzujte do zmesového odpadu; odovzdajte ich do príslušného oddeleného zberu.
Rádiové upozornenie v pôvodnom návode
Pôvodný návod uvádza zhodu s FCC Part 15: zariadenie nesmie spôsobovať škodlivé rušenie a musí prijímať rušenie vrátane takého, ktoré môže vyvolať nežiaducu činnosť. Upozorňuje, že neschválené úpravy môžu zrušiť oprávnenie na prevádzku. Toto americké upozornenie nie je EÚ vyhlásením o zhode.
