Joysway Dragon Force 65 V8 - Návod na obsluhu

4ST308815V8

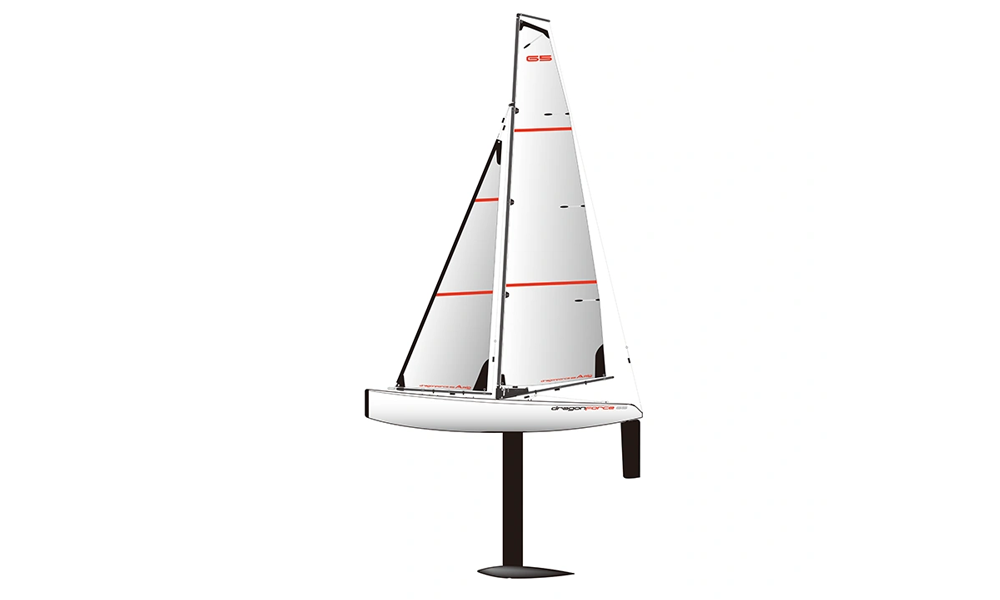

Dragon Force 65 V8

Úvod

Návod opisuje pretekársku plachetnicu Dragon Force 65 V8 dodávanú od začiatku roka 2025. Pred zostavením a plavbou prečítajte celý návod. Rozmery takeláže tvoria východiskový trim pre vyvážené správanie; dolaďujte opatrne po získaní skúseností na vode.

Technické údaje

Parameter	Popis
Verzie výrobcu	8815V8 (RTR) / 8815V8A (ARTR)
Materiál trupu	ABS
Dĺžka	650 mm
Šírka	116,5 mm
Výška takeláže / celková	915 / 1338 mm
Hmotnosť RTR bez batérií	1200 g
Plocha hlavnej plachty / kosatky / celková	1460 / 766 / 2226 cm²
Plachty	Mylar 50 µm
RC súprava RTR	Flysky i6 / FS-iA6B, 2,4 GHz
Napájanie	4 AA vysielač + 4 AA prijímač
Typ AA článkov v zdroji	Suché články alebo akumulátory

Lakovaný lisovaný trup obsahuje digitálne servo kormidla s kovovými prevodmi a digitálny navijak DF Racing 2025. Stojanček umožňuje zvislé aj takmer vodorovné uloženie. DF95 má uhlíkový kýl; DF65 hliníkový kýl a uhlíkové rúrky sťažňa a rahien. Obe lode majú hlavicu zo zliatiny zinku. RTR obsahuje RC súpravu; variant ARTR výrobcu vynecháva vysielač a prijímač.

Bezpečnostné pokyny

Nebezpečenstvo

Tento model nie je hračka. Zostavenie a prevádzka vyžadujú dohľad dospelej osoby. Pre uviaznutú loď nikdy neplávajte ani nevstupujte do hlbokej vody. S vysielačom do vody nevstupujte. Pred vyplávaním zaistite bezpečný spôsob vyzdvihnutia modelu.

Plachtite iba na stojatej vode, nikdy na riekach ani v prílivových vodách, kde môže neovládateľná loď odplávať. Vyhýbajte sa plavcom a ostatným používateľom a loď udržiavajte na dohľad. Začnite pri slabom vetre a voľte podmienky podľa takeláže a skúseností.

Pozor

Nabíjajte mimo modelu pod dohľadom dospelej osoby na nehorľavom povrchu. Nabíjanie nenechávajte bez dozoru. Použite iba nabíjač určený pre daný typ a počet článkov. Akumulátor nikdy neskratujte, nerozoberajte, nestláčajte ani nevhadzujte do ohňa. Poškodenú, nafúknutú alebo nadmerne horúcu sadu nepoužívajte. Po použití ju odpojte a opotrebované akumulátory odovzdajte na recykláciu.

Obsah a potrebné náradie

Skontrolujte trup s palubnými dielmi, kýl a hlavicu, kormidlo, diely sťažňa a pätku, hlavnú plachtu a kosatku, obe rahná, vrecko príslušenstva, držiak batérií, priehľadný kryt a záplaty, stojanček a diely na položenie na bok. Pred strihaním overte Dyneemu, napínače, krúžky, háčiky a diely hlavy sťažňa. Doplňte riedke sekundové lepidlo, úzke kliešte, ostrý modelársky nôž a vhodné imbusy; DF95 uvádza kľúče 1,5 mm, 2,0 mm a 2,5 mm. Doplňte 8 AA článkov a pri ARTR kompatibilnú RC súpravu.

Výkres obsahu DF95 uvádza aj náhradné pružné lanko navijaka. Náhradné diely a obal uschovajte na údržbu a prepravu.

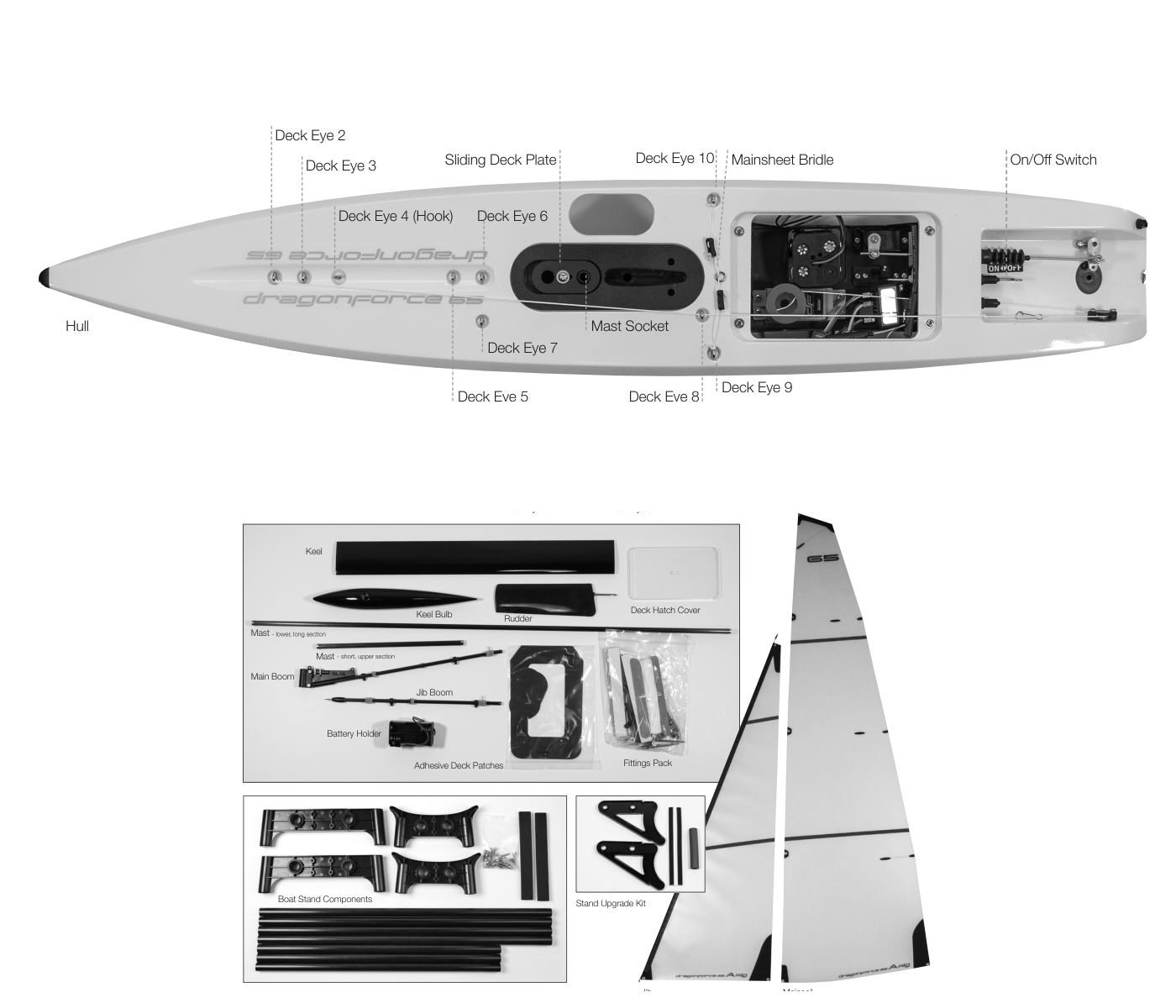

Obsah a očíslované palubné diely. (Obr. 1)

Názvoslovie lode a takeláže

Pojem	Význam
Prova / korma	Predná / zadná časť lode
Ľavobok / pravobok	Vľavo / vpravo pri pohľade od kormy k prove
Trup / paluba	Teleso lode / jeho horná plocha
Kýl a záťaž	Plutva pod trupom a jej záťaž zaisťujúca bočný odpor a stabilitu
Kormidlo	Pohyblivá plocha na korme určujúca smer plavby
Hlavná plachta / kosatka	Plachta za sťažňom / pred sťažňom
Rahno / oťaž	Nosník pri spodnom leme plachty / lanko ovládajúce natočenie plachty

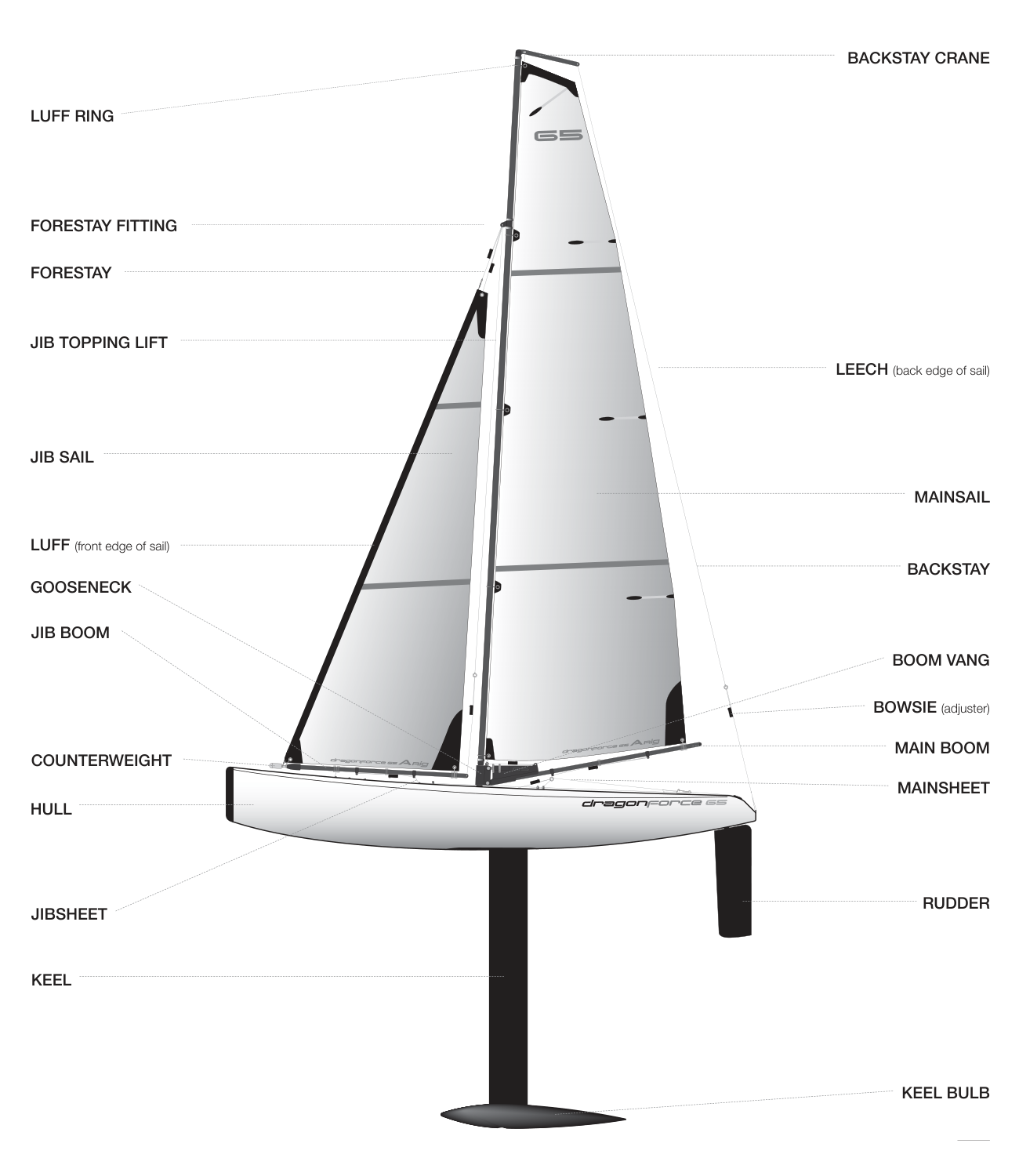

Názvoslovie takeláže

Pojem	Popis
Predný / zadný / spodný lem	Predný / zadný / spodný okraj plachty
Hlavový / predný dolný / zadný dolný roh	Horný / predný dolný / zadný dolný roh plachty
Predný / zadný steh	Lanká podopierajúce sťažeň vpred / vzad
Rameno zadného stehu	Rameno vystupujúce z vrcholu sťažňa
Kĺb rahna / vzpera rahna	Otočné uloženie rahna / nastavenie skrútenia zadného lemu hlavnej plachty
Cunningham – napínač predného lemu	Sťahovacie lanko nastavujúce napätie predného lemu
Dirk rahna kosatky	Lanko podopierajúce koniec rahna kosatky a nastavujúce skrútenie zadného lemu
Napínač / záves oťaže hlavnej plachty	Posuvný napínač dĺžky lanka / palubný záves s krúžkom oťaže

Diely takeláže a lemy plachiet. (Obr. 2)

Hlavná časť

Zostavenie stojančeka

1. Rozložte plastové spojky, rúrky, diely na položenie na bok, 12 skrutiek s maticami a podložky EVA. Plastové diely zoskrutkujte.
2. Na nohy použite 4 dlhšie rúrky. Na kratšie priečky nasaďte diely na položenie na bok, potom priečky spojte s nohami.
3. Na všetky oporné plochy vrátane dielov na polohu na boku prilepte EVA. Zvislú polohu použite pri vystrojovaní a skladovaní vnútri; vonku položte stojanček na bok a loď bezpečne zaistite takmer vodorovne pre väčšiu stabilitu.

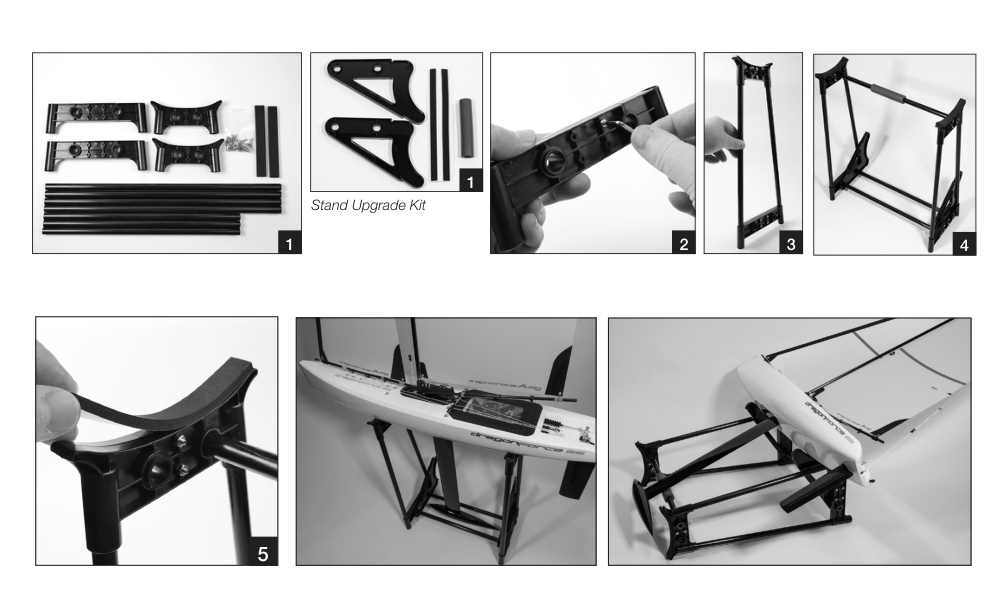

Zostavenie a poloha stojančeka na boku. (Obr. 3)

Záves oťaže, kýl a záťaž

1. Obe strany závesu nastavte na 45 mm od palubného oka ku krúžku. Odstrihnite 130 mm Dyneemy; priviažte do malého otvoru doštičky, veďte napínačom, krúžkom závesu a späť. Dĺžku medzi doštičkou a krúžkom nastavte na 65 mm s napínačom uprostred, potom zaviažte a zastrihnite.
2. Dlhšou upevňovacou skrutkou pripevnite hlavicu ku kýlu. Otvorený koniec kýlu zasuňte do kýlovej skrine trupu. Kratšiu skrutku pretiahnite veľkým otvorom doštičky závesu a upevnite horný koniec kýlu bez nadmerného utiahnutia.

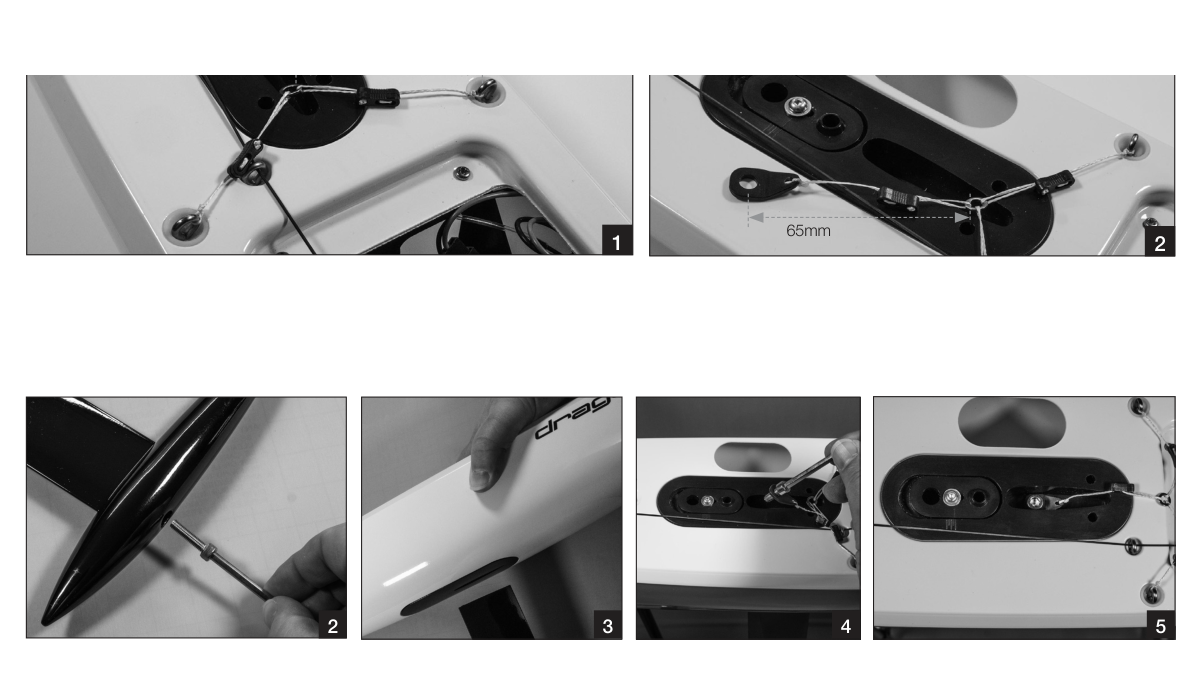

Kýl, záťaž a upevnenie. (Obr. 4)

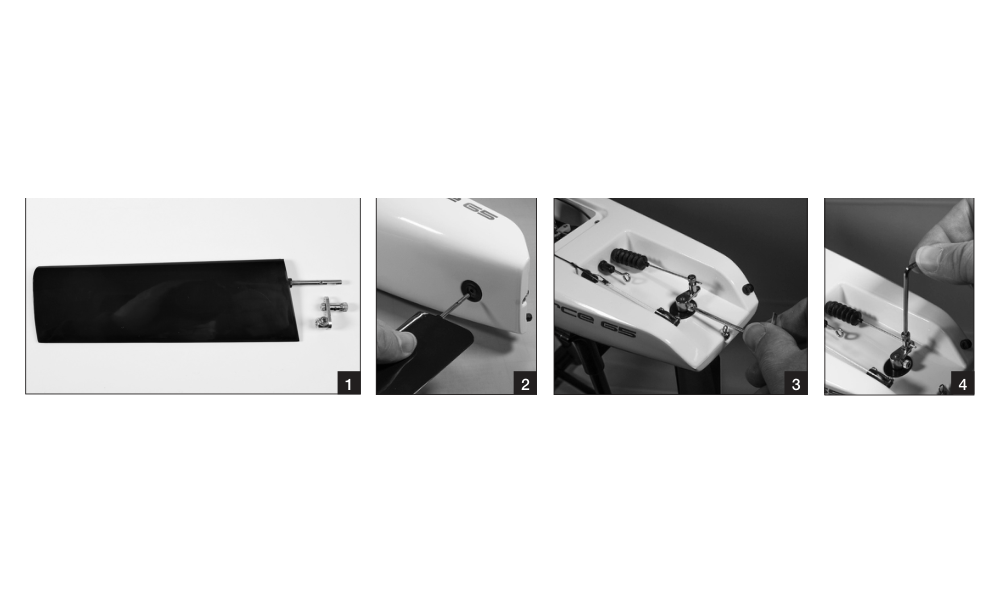

Montáž kormidla

1. Zasuňte hriadeľ kormidla úplne do trupu. Kovovú páku nasaďte na hriadeľ a tiahlo prevlečte horným otvorom páky. List tlačte nahor a páku nadol, potom utiahnite nastavovaciu skrutku proti plôške hriadeľa.
2. List vyrovnajte s pozdĺžnou osou trupu a hornou skrutkou zaistite tiahlo. Po zapnutí RC súpravy s ovládačom aj trimom kormidla v strede vyrovnanie znovu skontrolujte a touto skrutkou upravte.

Páka, plôška hriadeľa a tiahlo kormidla. (Obr. 5)

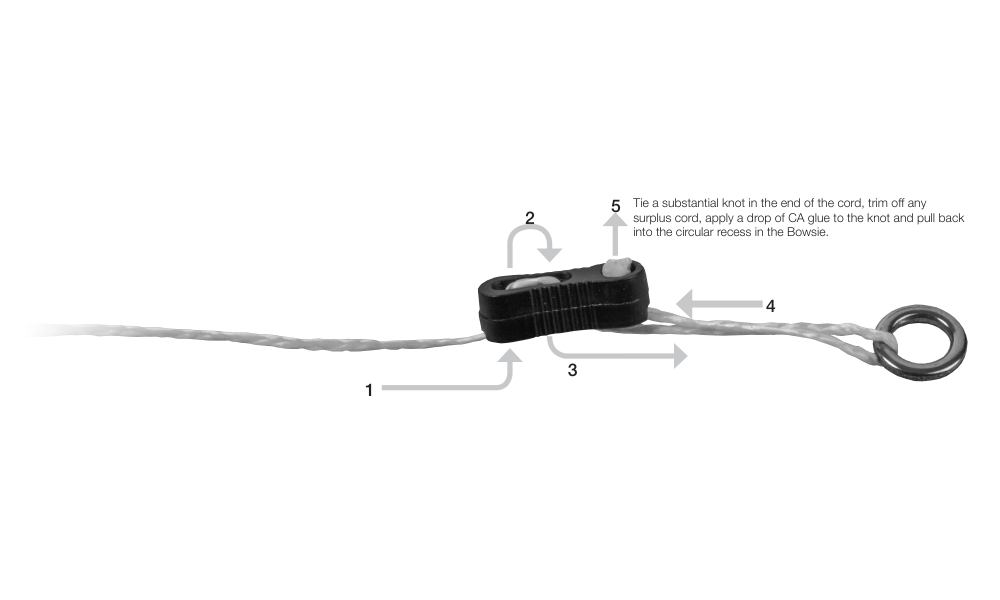

Príprava laniek a napínačov

1. Pred strihaním Dyneemy naneste na miesto rezu niekoľko kvapiek riedkeho sekundového lepidla. Vytvrdené miesto šikmo prerežte, aby vznikla špička na ľahké prevliekanie. Každý zaviazaný a zastrihnutý uzol zaistite kvapkou lepidla.
2. Napínač prevlečte nahor prvým otvorom, nadol ďalším, okolo upevňovacieho oka alebo krúžku a späť nahor zostávajúcim otvorom. Uviažte dostatočný koncový uzol, zastrihnite, zakvapnite a usaďte do kruhového zahĺbenia. Lepidlo nesmie preniknúť do posuvných dielov ani ložísk.

Prevlečenie napínača a koncový uzol. (Obr. 6)

Vystrojenie hlavnej plachty

1. Posuvnú palubnú doštičku nastavte na druhú rysku od kormy a utiahnite skrutku. Predné vodidlo oťaže nastavte podľa kóty 80 mm od dolného čapu kĺbu rahna. Silikónové krúžky a háčik ponechajte posuvné na trimovanie.
2. Do všetkých 5 ôk predného lemu vložte drôtené krúžky a ponechajte ich otvorené. Pätový diel vložte do dlhého dolného sťažňa so skosenou hranou objímky nadol. Začnite druhým krúžkom zhora a zostavu pretiahnite nadol ostatnými krúžkami.
3. Krátky horný sťažeň nasaďte na hornú polovicu spojky s prírubou závesu predného stehu smerom nadol. Zaistite kvapkou lepidla. Dolnú polovicu spojky vložte do dlhého sťažňa a zaistite lepidlom. Navlečte horný krúžok a všetky krúžky uzavrite.
4. Do otvoru A vzpery priviažte 130 mm lanka pre Cunningham a rahno nasuňte na pätový diel. Veďte spodným okom plachty, späť otvorom A, napínačom, otvorom B a späť napínačom. Napínač umiestnite medzi A a B a medzi vrchom kĺbu a spodkom plachty ponechajte 8 mm; zaviažte a zastrihnite.
5. Zaveste zadný roh a háčik uzavrite kliešťami s úzkymi čeľusťami. Zostavte uhlíkové rameno a zátku s hornými hranami v rovine; možno ich zaistiť kvapkou lepidla. Vložte do sťažňa. Hlavový roh priviažte do malej drážky ramena lankom 130 mm pri ľahkom napätí predného lemu, iba jedným prameňom na voľné otáčanie. Dolaďte Cunninghamom.
6. Na zadný steh odstrihnite 900 mm. Priviažte do zadného otvoru ramena a kovový krúžok 6 mm upevnite asi 770 mm od stredu otvoru. Sťažeň vložte do puzdra. Dolný steh vytvorte z 500 mm: koncová slučka, napínač, horný krúžok, späť napínačom. Zaháknite k zrkadlu, mierne napnite a zaviažte s napínačom blízko stredu.
7. Celkový zadný steh nastavte na 930 mm od stredu otvoru ramena k vrcholu háčika zrkadla. Vzperou mierne napnite zadný lem, potom povoľte o jednu otáčku pre malé skrútenie. Predný lem napínajte iba ľahko. Háčikom a krúžkami nastavte asi 20 mm medzi stredom rahna a spodným lemom v jeho polovici.

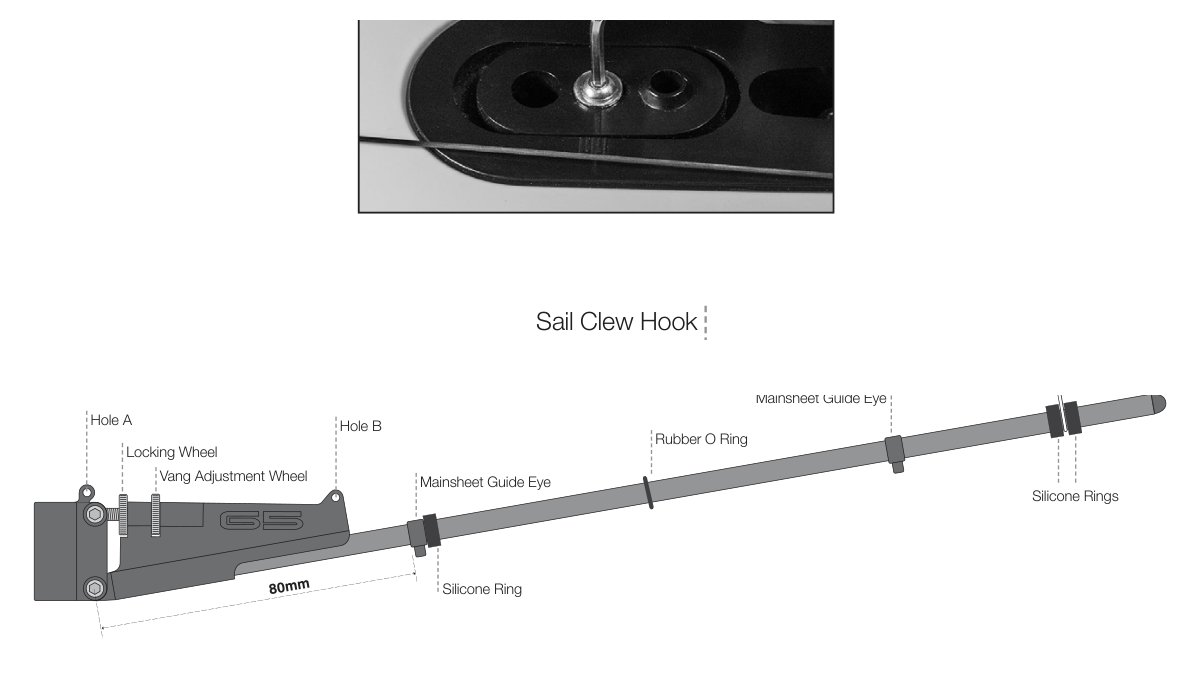

Poloha palubnej doštičky a vodidla hlavného rahna. (Obr. 7)

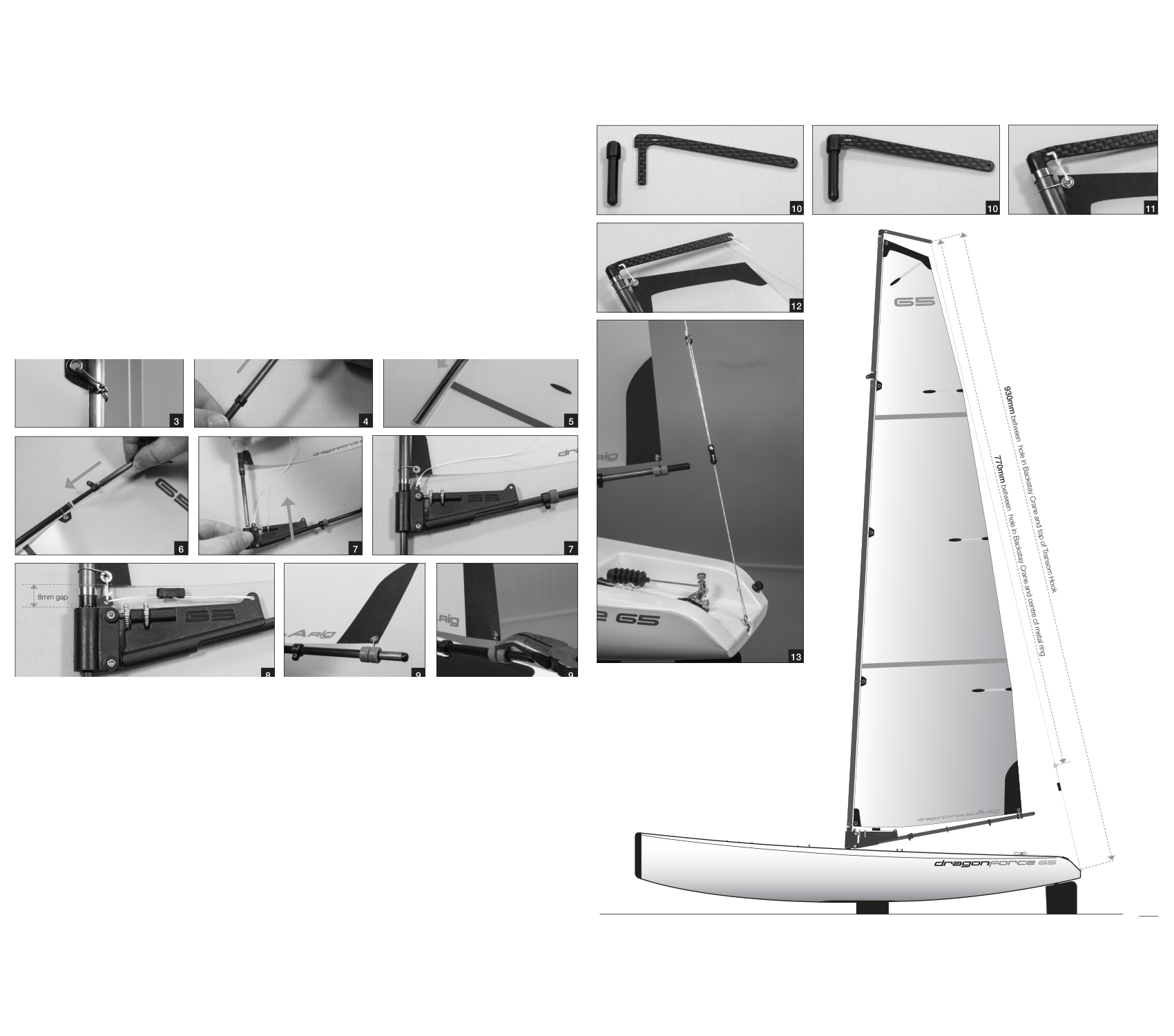

Sťažeň, krúžky, Cunningham, hlavový roh a zadný steh. (Obr. 8)

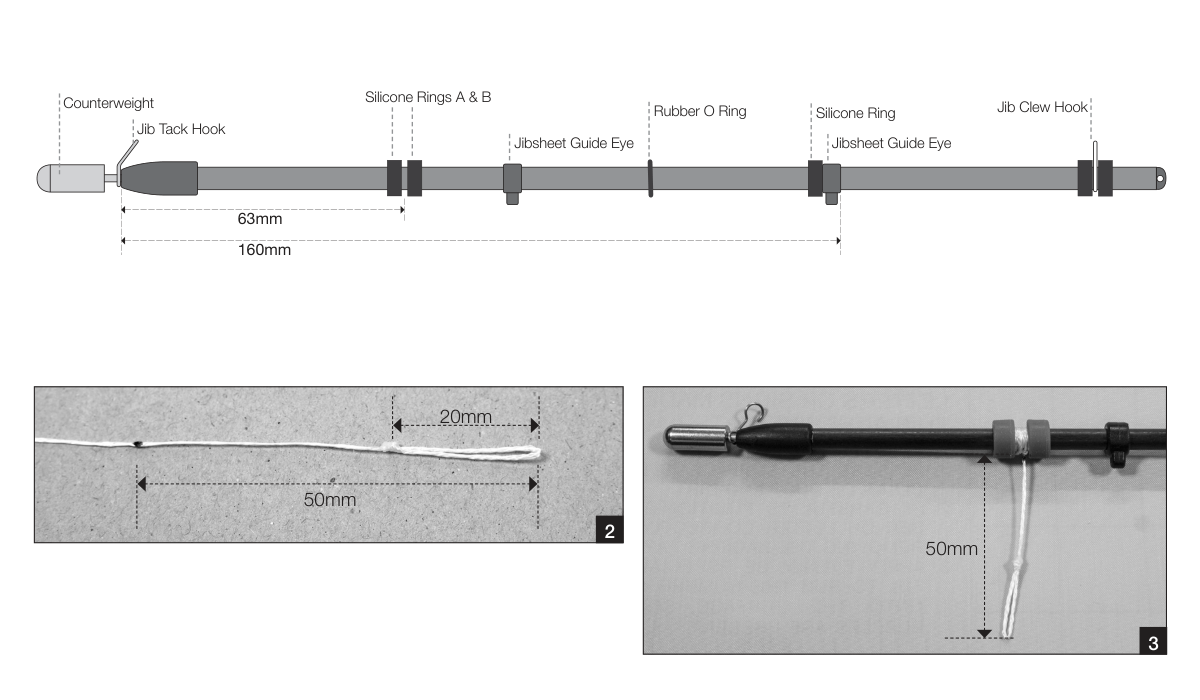

Rahno kosatky a kosatka

1. Od prednej koncovky podľa výkresu nastavte krúžky A/B na 63 mm a zadné vodidlo oťaže na 160 mm. Ostatné krúžky a háčik ponechajte posuvné. Na záves odstrihnite 350 mm, vytvorte slučku 20 mm a označte 50 mm od jej konca.
2. Záves uviažte okolo rahna medzi A/B so značkou pri spodku rahna. Zaistite niekoľkými ovinutiami a uzlami, potom zastrihnite. Trvalo zalepte až po overení polohy celej takeláže. Voliteľné pomocné lanko asi 80 mm na slučke uľahčí zaháknutie pri vode; potom leží voľne na palube.
3. Zložte protizávažie, utiahnite ho na hriadelke a závit zaistite riedkym lepidlom. Overte voľný posuv kosatky po drôtenom stehu a prípadne jemne uvoľnite bez pokrčenia. Háčik predného rohu zaveste do oka plachty. Hriadelku protizávažia pretiahnite dolnou slučkou stehu, slučkou háčika a do prednej koncovky s presahom asi 5 mm.
4. Zaveste zadný roh a kliešťami mierne privrite háčik; na zloženie ho možno roztvoriť plochým skrutkovačom. Záves prevlečte palubným okom 2 a nasaďte na háčik palubného oka 4.
5. K hlavovému rohu priviažte 160 mm, veďte napínačom, okom závesu predného stehu a späť. Mierne napnite, napínač umiestnite podľa výkresu, zaviažte a zastrihnite. Horný steh zhotovte zo 140 mm: horná slučka drôtu, samostatný napínač, oko závesu a späť. Zaviažte, napnite do vzniku vrások a tie vyrovnajte napínačom hlavového rohu.
6. Napínačom predného stehu nastavte záklon na 750 mm od zadnej hrany gumového nárazníka provy k stredu otvoru závesu predného stehu. Zadný steh ponechajte 930 mm. Oba stehy musia byť pevne napnuté pre stále nastavenie.
7. Dirk dĺžky 800 mm priviažte k závesu predného stehu za ostatné lanká. Veďte nadol napínačom tesne nad koncom rahna, okom koncovky a späť. Zaviažte, zastrihnite a upravte tak, aby zadný lem nebol napnutý a pri naplnení plachty sa mierne skrútil.

Rozmery rahna kosatky a vedenie závesu. (Obr. 9)

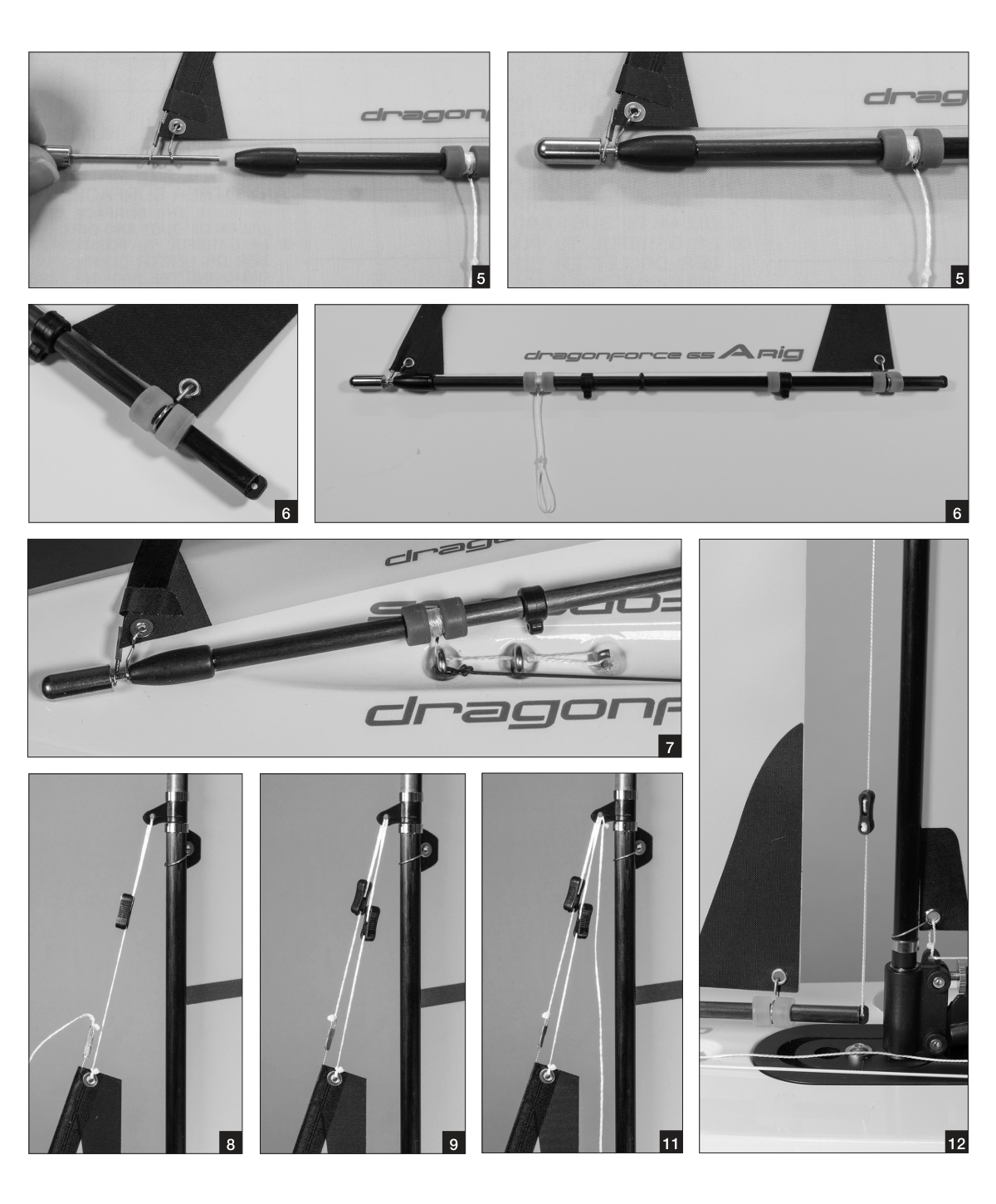

Háčiky, napínače predného stehu a dirk kosatky. (Obr. 10)

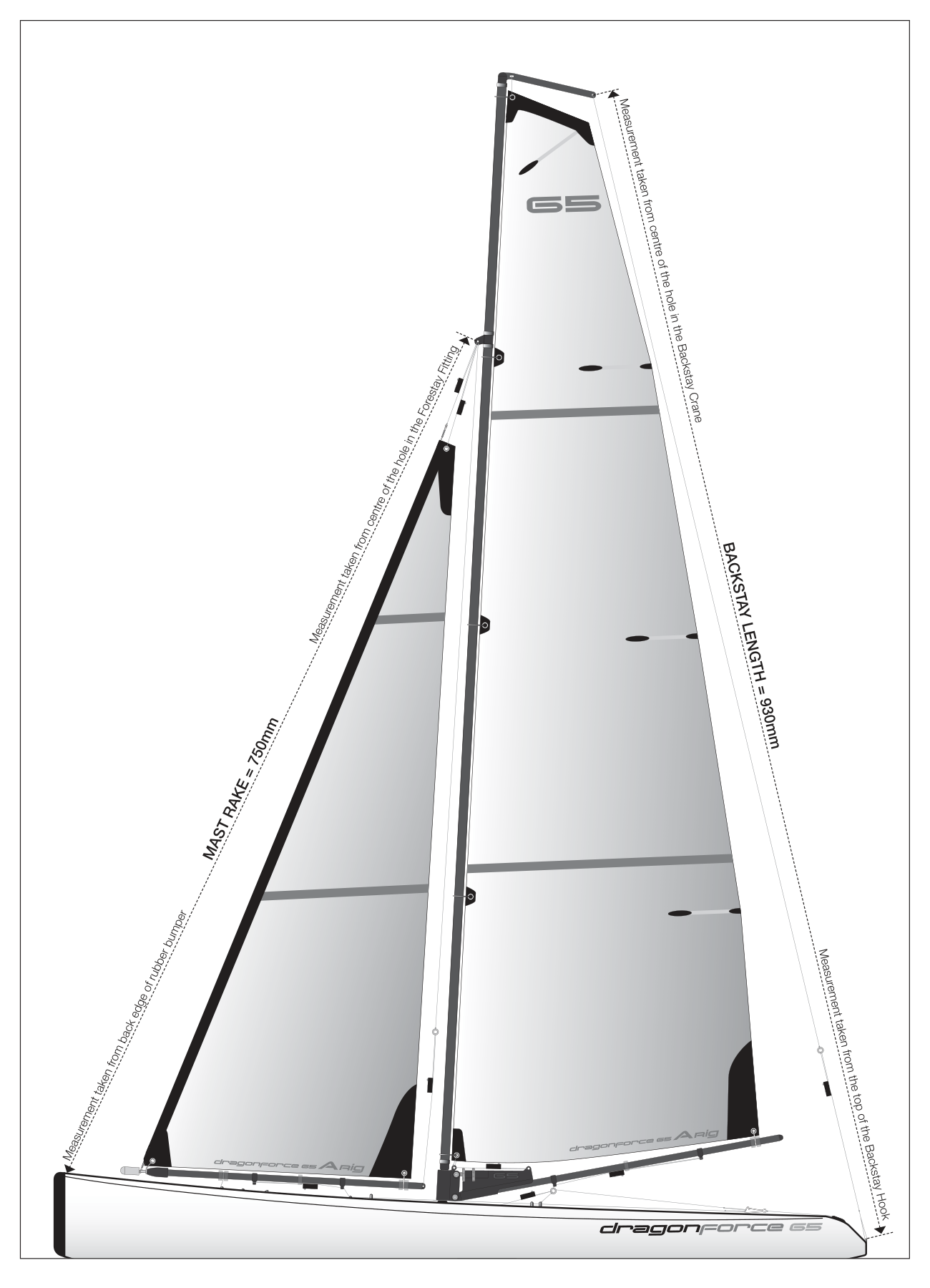

Meranie záklonu sťažňa a presné koncové body. (Obr. 11)

Nastavenie RC súpravy a navijaka

RTR obsahuje z výroby spárované Flysky i6 a FS-iA6B. Prečítajte dodaný návod RC súpravy. Pri vlastnej súprave použite jej pokyny pre reverzovanie, rozsahy, párovanie a failsafe. Pred vyplávaním overte dosah a správanie pri strate signálu.

Zapojenie	Zásuvka prijímača
Servo kormidla	CH1
Navijak plachiet	CH3
Batéria cez vypínač	CH6

1. Do prijímačového držiaka vložte 4 AA články a upevnite ho na doske silikónovým pásikom. Pripojte k voľnému káblu vypínača. Do vysielača vložte 4 AA články so správnou polaritou. Ovládače a trimy vystreďte; zapnite najprv vysielač, potom posuňte drôtené tiahlo vypínača lode vpred.

2. Pri pohľade od kormy musí povel doprava vychýliť kormidlo doprava. Pohyb ovládača plachiet nadol musí posunúť klip navijaka úplne dozadu a pritiahnuť oťaže. Opačný zmysel opravte podľa návodu súpravy. S ovládačom a trimom kormidla v strede vyrovnajte list s kýlom povolením a opätovným zaistením hornej skrutky páky.

3. Výchylky kormidla nastavte asi na 40° na každú stranu. Koncovými bodmi súpravy nastavte dráhu navijaka medzi pritiahnutím a povolením na 115 mm. Pri plnom povolení musí pružné lanko zostať ľahko napnuté, aby lanko neskočilo z bubna; podľa potreby ho skráťte. Koncové polohy označte na palube; rozhodujúca je dráha medzi nimi.

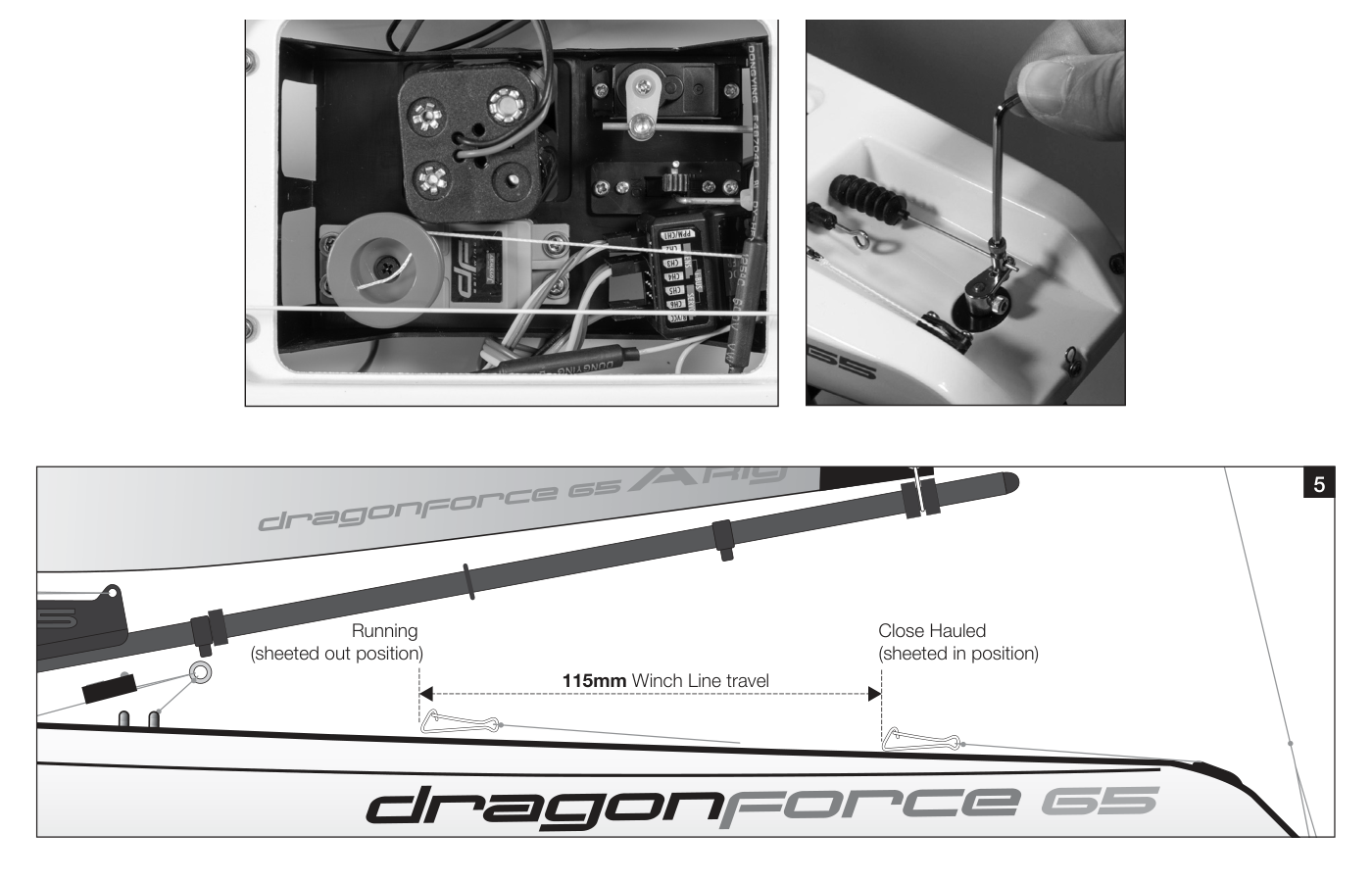

Zapojenie prijímača, batéria a dráha navijaka. (Obr. 12)

Inštalácia oťaží

Navijak nastavte na plné pritiahnutie a nehýbte ním, kým nenainštalujete obe oťaže. Nižšie uvedené písmená zodpovedajú zdrojovému výkresu.

1. Oťaž hlavnej plachty, 500 mm: slučka na klip (A) → vpred krúžkom závesu (B) → nahor vodidlom rahna (C) → dozadu prvými otvormi napínača (D) → O-krúžok (E) → zadné vodidlo (F) → vpred znovu O-krúžkom (E) → posledný otvor napínača (D). Rahno držte v osi, napínač medzi (C) a (F), odstráňte vôľu a zaviažte.
2. Oťaž kosatky, 700 mm: slučka na klip (A) → vpred pod závesom (B) → palubné oko 5 (G) → nahor zadným vodidlom (I) → vpred pod rahnom napínačom (J) → O-krúžok (K) → predné vodidlo (L) → späť O-krúžkom (K) → posledný otvor napínača (J). Koniec rahna držte nad vnútornou hranou okraja trupu; napínač medzi (I) a (L), odstráňte vôľu a zaviažte.

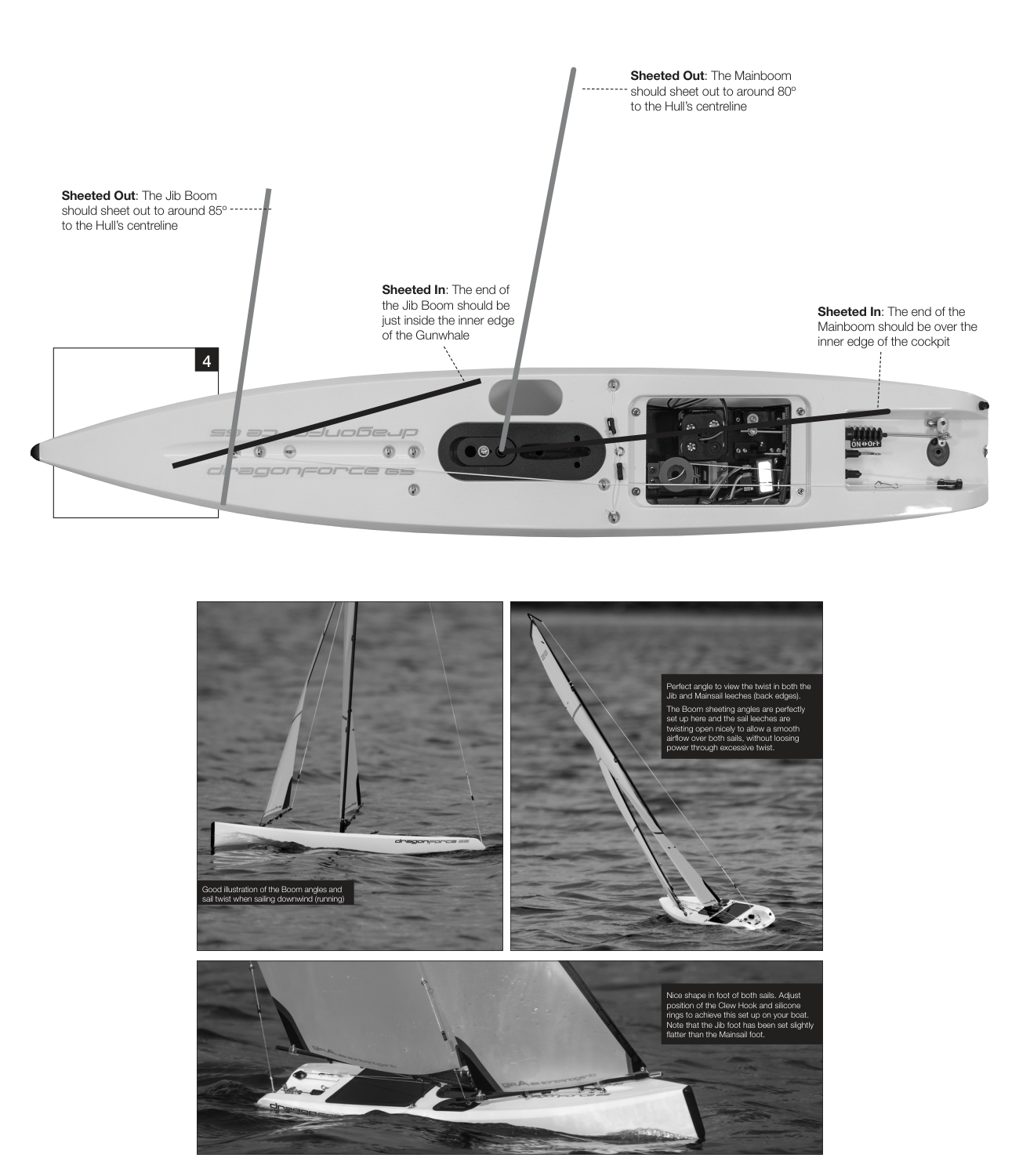

Pri pritiahnutí nastavte koniec hlavného rahna nad vnútornú hranu kokpitu a koniec rahna kosatky k vnútornej hrane okraja trupu. Po povolení má hlavné rahno zvierať s osou asi 80° a kosatka asi 85°. Skrútenie hlavnej plachty nastavte vzperou a kosatky dirkom. Zachovajte otvorenú štrbinu a plynulo roztvorené, takmer rovnobežné zadné lemy; nadmerné skrútenie uberá výkon.

Výkres DF65 umiestňuje koniec rahna kosatky tesne dovnútra od vnútornej hrany okraja trupu. Háčikom a silikónovými krúžkami nastavte spodný lem kosatky o niečo plochejší než hlavnú plachtu.

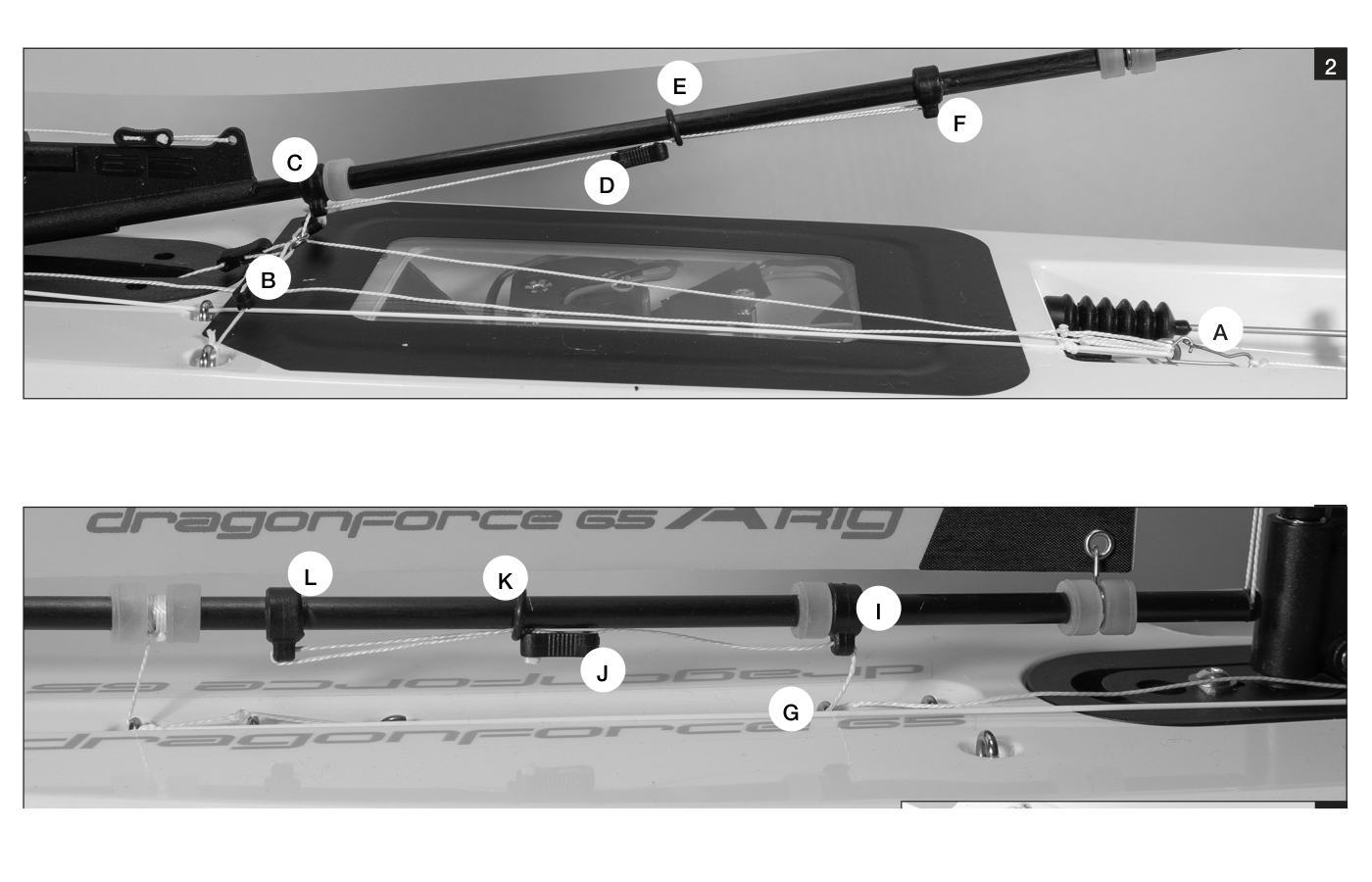

Písmenami označené vedenie oboch oťaží. (Obr. 13)

Pritiahnuté/povolené rahná a skrútenie zadných lemov. (Obr. 14)

Utesnenie krytu a vyplávanie

1. Samolepiacu palubnú záplatu položte lícom nadol na hladkú pevnú plochu a odstráňte podklad. Priehľadný kryt položte doprostred lepidla hore nohami. Otočte, usaďte do otvoru a záplatu bez vrások pritlačte k palube pre súvislé vodotesné utesnenie.

Samostatnou menšou záplatou utesnite otvor vedľa kýlovej skrine, aj keď alternatívne umiestnenie batérie nevyužívate.

Pred vyplávaním overte batérie, dosah, zmysel kormidla, voľný chod oťaží a tesnenie krytov. Kormidlo aj plachty ovládajte plynulo. Prudké kormidlo pri obrate brzdí; po vetre obmedzte korekcie na udržanie rýchlosti.

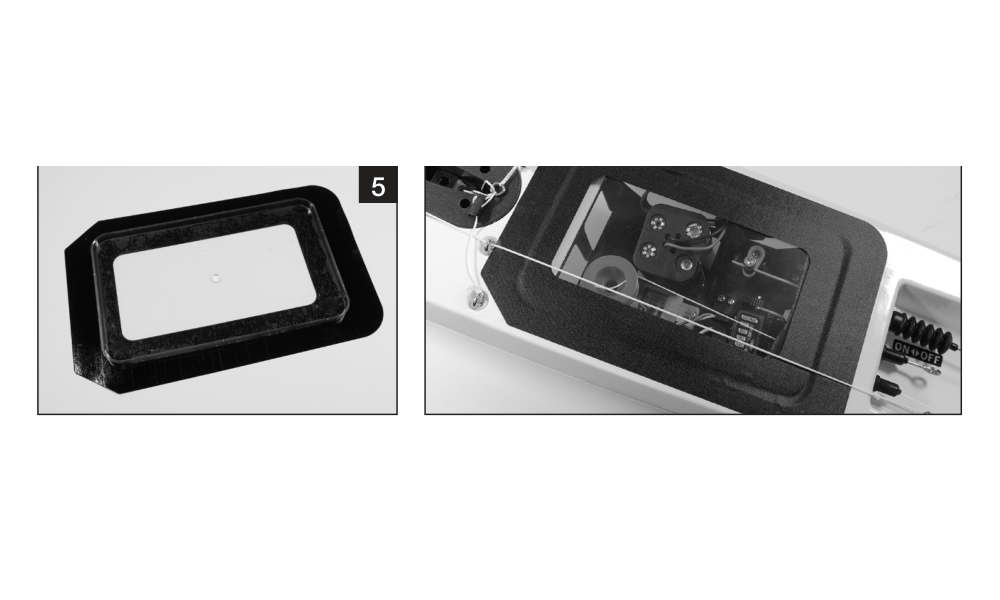

Priehľadný kryt a samolepiace tesniace záplaty. (Obr. 15)

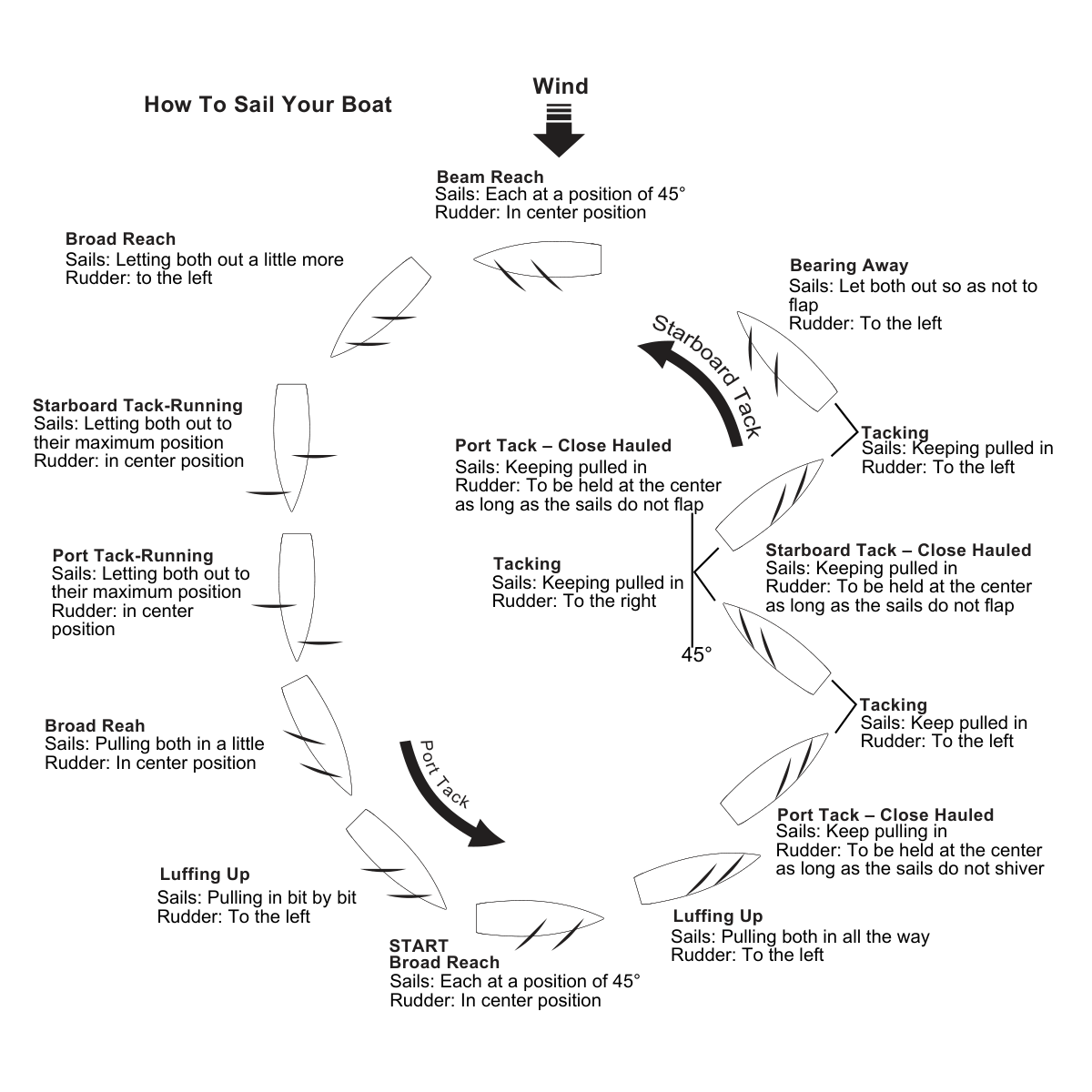

Plachtenie

Plachetnica nemá plyn na pohon: podľa zmien smeru a sily vetra aj pohybu vody upravujte kormidlo a oťaže. Loď nemôže plávať priamo proti vetru. K cieľu proti vetru plávajte striedavo ostro proti vetru na oboch bokoch.

Kurz alebo manéver	Nastavenie plachiet a kormidla
Bočný vietor	Začnite s oboma plachtami povolenými asi na 45° a kormidlom v strede. Dolaďte stabilný kurz.
Ostro proti vetru	Obe plachty pritiahnite. Po ustálení kurzu držte kormidlo blízko stredu; nevyostrujte tak, aby plachty trepotali.
Obrat proti vetru	Plachty ponechajte pritiahnuté a preveďte provu cez smer vetra na druhý bok. Po dokončení obratu vráťte kormidlo do stredu.
Odpadnutie / zadobočný vietor	Otáčajte loď od vetra a obe plachty postupne povoľujte tak, aby zostali naplnené a netrepotali.
Zadný vietor	Obe plachty naplno povoľte a malými pohybmi kormidla udržiavajte požadovaný kurz.
Halsa / vyostrenie	Pri halse preveďte kormu cez smer vetra a ovládajte plachty pri prechode na druhý bok. Pri vyostrovaní oťaže postupne priťahujte. Povel kormidla vľavo či vpravo závisí od aktuálneho kurzu lode.

Kurzy voči vetru a príklad plavebnej dráhy. (Obr. 16)

Po plavbe

1. Najprv vypnite prijímač OFF, potom vysielač. Odpojte prijímačové batérie.
2. Otvorte kryt paluby a vnútro nechajte úplne vyschnúť. Zadržaná vlhkosť môže spôsobiť koróziu a poškodenie RC vybavenia. Loď skladujte podopretú na stojančeku a chráňte takeláž pred poškodením.

Údržba takeláže

• Po každej plavbe v slanej vode opláchnite celý trup aj takeláž čistou sladkou vodou, najmä horné a dolné ložisko kĺbu rahna. Ložiská pravidelne mažte mazivom na ložiská.
• V trupe nesmie pri skladovaní zostať voda ani kondenzácia: korózia vrátane černania vodičov spôsobuje elektrické poruchy. Dyneema sa môže zmršťovať; pravidelne kontrolujte rozmery a napätie takeláže.
• Na stojančeku nenechajte plachty voľne trepotať. Loď položte na mäkký povrch s takelážou po vetre od trupu. Takeláž starostlivo ukladajte do pevnej škatule alebo dostatočne tuhého obalu.

Alternatívna poloha prijímačovej batérie

Vhodne veľkú prijímačovú sadu možno samolepiacim suchým zipsom upevniť vedľa kýlovej skrine a obsluhovať menším otvorom pri sťažni. Treba krátky predlžovací kábel. Hmotnosť vpredu pomáha trimu pri slabom vetre a výmena vyžaduje iba menšiu záplatu. Zdroj uvádza LiFe a NiCd; použite iba napätie kompatibilné s prijímačom a servami a nabíjač pre danú chémiu.

Pri silnejšom vetre možno sadu presunúť dozadu na dosku serv. Do miesta držiaka AA zacvaknite dodanú vložnú doštičku a sadu zaistite suchým zipsom. Pri plavbe utesnite oba palubné otvory.

Vložná doštička a alternatívna predná poloha batérie. (Obr. 17)

Príloha

Náhradné diely

Označenia a kompatibilita verzií nižšie zodpovedajú dodanému zoznamu výrobcu. Počet znamená uvedené balenie, prípadne jednu zostavu/súpravu, ak nie je spresnený. Pred objednaním overte dostupnosť a kompatibilitu u predajcu; ide o označenia výrobcu, nie novo pridelené SKU KAVAN.

Označenie	Verzia	Popis	Počet v balení
880502	DF65 V6–V8	Kýl so skrutkami	1
880503	DF65	Kormidlo	1
880504	DF65	Štandardná záťaž – 550 g	1
880510	DF65	Kladka oťaží	1
880532	DF65	Palubné oká	10
880534	DF65 V6–V8	Kýl so skrutkami – 240 mm	1
880545	DF65 V6	Servo navijaka plachiet – 2014	1
880550	DF65	Ochranné krúžky rahna kosatky	5
880551	DF65	Ochranné krúžky sťažňa	10
880565	DF65 V6–V8	Hruškovité krúžky predného lemu hlavnej plachty	10
880570	DF65	Silikónové O-krúžky	10
881503	DF65	Nárazník provy	2
881507	DF65	Biele lanko Dyneema – 5 m	1
881512	DF65	Zátka hlavy sťažňa a uhlíkové rameno zadného stehu – A+	1
881513	DF65	Zátka hlavy sťažňa a uhlíkové rameno zadného stehu – A / B / C	1
881514	DF65 V6–V8	Nehrdzavejúce háčiky zadného rohu plachty	10
881515	DF65 V6–V8	Nehrdzavejúce háčiky predného rohu kosatky	10
881516	DF65	Tiahlo kormidla s manžetou	1
881521	DF65	Protizávažie kosatky s hriadelkou	4
881528	DF65	Priehľadný kryt	2
881529	DF65	Tiahlo vypínača, manžeta a konektor	1
881535	DF65	Obtlačky trupu	1
881536	DF65	Zadná zátka rahna	10
881537	DF65	Objímka rahna s okom – Ø5 mm	10
881538	DF65	Silikónová rúrka – 2020	20
881539	DF65	Objímka päty sťažňa	4
881540	DF65	Záves predného stehu	4
881541	DF65 V6–V8	Ložiská	4
881525	DF65 V6–V8	Trup – Biela	1
881544	DF65 V6–V8	Trup – Čierna	1
881545	DF65 V6–V8	Trup – Modrá	1
881546	DF65 V6–V8	Trup – Fialová	1
881547	DF65 V6–V8	Trup – Oranžová	1
881548	DF65 V6–V8	Trup – Žltá	1
881549	DF65 V6–V8	Trup – Tmavomodrá	1
881550	DF65 V6–V8	Trup – Červená	1
881553	DF65 V6–V8	Trup – Zelená	1
881565	DF65 V6–V8	Trup – Strieborná	1
881566	DF65 V6–V8	Trup – Sivá	1
881573	DF65 V6–V8	Trup – Metalická fluorescenčná oranžová	1
881574	DF65 V6–V8	Trup – Metalická fluorescenčná ružová	1
881575	DF65 V6–V8	Trup – Metalická fluorescenčná žltá	1
881560	DF65	Predlžovací kábel batérie s konektorom Futaba – 20 cm	1
881561	DF65	Kĺb rahna	2
881562	DF65	Vložka uloženia kormidla – 2020	1
881567	DF65 V6–V8	Skrutky kýlu	2
881568	DF65	Vzpera rahna	1
881570	DF65	Stojanček s dielmi na položenie na bok	1
881571	DF65	Bubon navijaka – 16 mm	1
881572	DF65	Obal takeláže – Hnedá	1
881577	DF65	Obal takeláže – Modrá	1
881578	DF65 V6–V8	Posuvná palubná doštička so skrutkou a podložkou	2
881583	DF65 V6–V8	Rúrka uloženia sťažňa	1
881584	DF65 V6–V8	Doska serv so skrutkami	1
881585	DF65 V6–V8	Kýlová skriňa a uloženie sťažňa	1
881586	DF65 V6–V8	Záplaty paluby a batériového otvoru	4
881587	DF65 V6–V8	Doštička závesu oťaže pod skrutku kýlu	2
8815001	DF65 V6–V8	Súprava plachiet Mylar v okrúhlej tube – A+ / 50 µm	1
8815002	DF65 V6–V8	Súprava plachiet Mylar v okrúhlej tube – A / 50 µm	1
8815003	DF65 V6–V8	Súprava plachiet Mylar v okrúhlej tube – B / 50 µm	1
8815004	DF65 V6–V8	Súprava plachiet Mylar v okrúhlej tube – C / 50 µm	1
8815005	DF65 V6–V8	Súprava sťažňa – A+	1
8815006	DF65 V6–V8	Súprava sťažňa – A	1
8815007	DF65 V6–V8	Súprava sťažňa – B	1
8815008	DF65 V6–V8	Súprava sťažňa – C	1
8815013	DF65 V6–V8	Kompletná takeláž bez plachiet – A+	1
8815014	DF65 V6–V8	Kompletná takeláž bez plachiet – A	1
8815015	DF65 V6–V8	Kompletná takeláž bez plachiet – B	1
8815016	DF65 V6–V8	Kompletná takeláž bez plachiet – C	1
8815009	DF65 V6–V8	Súprava rahna kosatky – A+	1
8815010	DF65 V6–V8	Súprava rahna kosatky – A / B / C	1
8815011	DF65 V6–V8	Súprava hlavného rahna – A+	1
8815012	DF65 V6–V8	Súprava hlavného rahna – A / B / C	1
880519	DF65/95	Gumová krytka lanka navijaka	2
880536	DF65/95	Gumová zátka	4
880552	DF65/95	Držiak prijímačových batérií	1
881504	DF65/95	Digitálne servo kormidla s kovovými prevodmi a novou pákou	1
881526	DF65/95	Kovové krúžky – 2020	10
881551	DF65/95	Háčik zadného stehu so skrutkou	5
881558	DF65/95	Prijímačový akumulátor LiFePO₄ – 6,4 V / 700 mAh	1
881559	DF65/95	USB nabíjač prijímačového akumulátora LiFePO₄ – 6,4 V / 700 mAh	1
881563	DF65/95	Ryhované kolieska ×2 a skrutka ×1	1
881569	DF65/95	Diely stojančeka na položenie na bok	1
881576	Flysky i6 + iA6B	RC súprava	1
881580	Flysky FS-iA6B	Prijímač	1
881581	DF65/95	Pružné lanko oťaží – 1 m	1
881582	DF65/95	Hliníková páka kormidla a vidlička	1
881588	DF65/95	Digitálny navijak DF Racing 2025 s bubnami 16 mm a 25 mm	1
881210	DF65/95	Napínače	10
881227	DF65/95	Vodotesné manžety	4
881228	DF65/95	Klipy laniek – 2020	10
83016	DF65/95	Vidličky	2

Recyklácia a zhoda

Zdrojový návod požaduje odovzdanie elektrického vybavenia do príslušnej zberne alebo predajcovi, nie do domového odpadu; podrobnosti poskytne miestny úrad. Uvádza zhodu s príslušnými smernicami EÚ a odkazuje na Joysway pre vyhlásenie o zhode. Informácie o výrobku uchovajte.

Rádiové upozornenie v pôvodnom návode

Pôvodný návod uvádza zhodu s FCC Part 15: zariadenie nesmie spôsobovať škodlivé rušenie a musí prijímať rušenie vrátane takého, ktoré môže vyvolať nežiaducu činnosť. Upozorňuje, že neschválené úpravy môžu zrušiť oprávnenie na prevádzku. Toto americké upozornenie nie je EÚ vyhlásením o zhode.

Servis a likvidácia

Návod uschovajte. Opravy, platné záručné podmienky a vhodné náhradné diely riešte s predajcom. Neschválené úpravy alebo použitie v rozpore s návodom môžu spôsobiť úraz a poškodenie. Elektrické zariadenia ani batérie nevyhadzujte do zmesového odpadu; odovzdajte ich do príslušného oddeleného zberu.

Informácie o lodiach a pravidlách pretekárskych tried nájdete na DF Racing.
