Joysway Dragon Force 65 V8 - Návod k obsluze

4ST308815V8

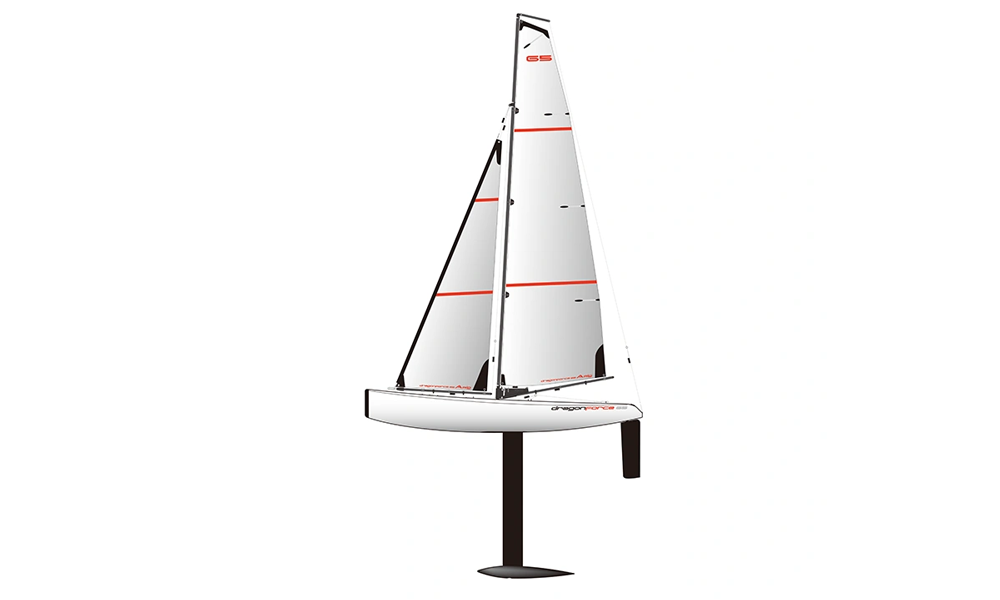

Dragon Force 65 V8

Úvod

Návod popisuje závodní plachetnici Dragon Force 65 V8 dodávanou od začátku roku 2025. Před sestavením a plavbou přečtěte celý návod. Rozměry takeláže tvoří výchozí trim pro vyvážené chování; dolaďujte opatrně po získání zkušeností na vodě.

Technické údaje

Parametr	Popis
Verze výrobce	8815V8 (RTR) / 8815V8A (ARTR)
Materiál trupu	ABS
Délka	650 mm
Šířka	116,5 mm
Výška takeláže / celková	915 / 1338 mm
Hmotnost RTR bez baterií	1200 g
Plocha hlavní plachty / kosatky / celková	1460 / 766 / 2226 cm²
Plachty	Mylar 50 µm
RC souprava RTR	Flysky i6 / FS-iA6B, 2,4 GHz
Napájení	4 AA vysílač + 4 AA přijímač
Typ AA článků ve zdroji	Suché články nebo akumulátory

Lakovaný lisovaný trup obsahuje digitální servo kormidla s kovovými převody a digitální naviják DF Racing 2025. Stojánek umožňuje svislé i téměř vodorovné uložení. DF95 má uhlíkový kýl; DF65 hliníkový kýl a uhlíkové trubky stěžně a ráhen. Obě lodě mají hlavici ze slitiny zinku. RTR obsahuje RC soupravu; varianta ARTR výrobce vynechává vysílač a přijímač.

Bezpečnostní pokyny

Nebezpečí

Tento model není hračka. Sestavení a provoz vyžadují dohled dospělé osoby. Pro uvázlou loď nikdy neplavte ani nevstupujte do hluboké vody. S vysílačem do vody nevstupujte. Před vyplutím zajistěte bezpečný způsob vyzvednutí modelu.

Plachtěte pouze na stojaté vodě, nikdy na řekách ani v přílivových vodách, kde může neovladatelná loď uplavat. Vyhýbejte se plavcům a ostatním uživatelům a loď udržujte na dohled. Začněte za slabého větru a volte podmínky podle takeláže a zkušeností.

Pozor

Nabíjejte mimo model pod dohledem dospělé osoby na nehořlavém povrchu. Nabíjení nenechávejte bez dozoru. Použijte pouze nabíječ určený pro daný typ a počet článků. Akumulátor nikdy nezkratujte, nerozebírejte, nemačkejte ani nevhazujte do ohně. Poškozenou, nafouklou nebo nadměrně horkou sadu nepoužívejte. Po použití ji odpojte a opotřebené akumulátory odevzdejte k recyklaci.

Obsah a potřebné nářadí

Zkontrolujte trup s palubními díly, kýl a hlavici, kormidlo, díly stěžně a patku, hlavní plachtu a kosatku, obě ráhna, sáček příslušenství, držák baterií, průhledný kryt a záplaty, stojánek a díly pro položení na bok. Před stříháním ověřte Dyneemu, napínáky, kroužky, háčky a díly hlavy stěžně. Doplňte řídké vteřinové lepidlo, úzké kleště, ostrý modelářský nůž a vhodné imbusy; DF95 uvádí klíče 1,5 mm, 2,0 mm a 2,5 mm. Doplňte 8 AA článků a u ARTR kompatibilní RC soupravu.

Výkres obsahu DF95 uvádí také náhradní pružné lanko navijáku. Náhradní díly a obal uschovejte pro údržbu a přepravu.

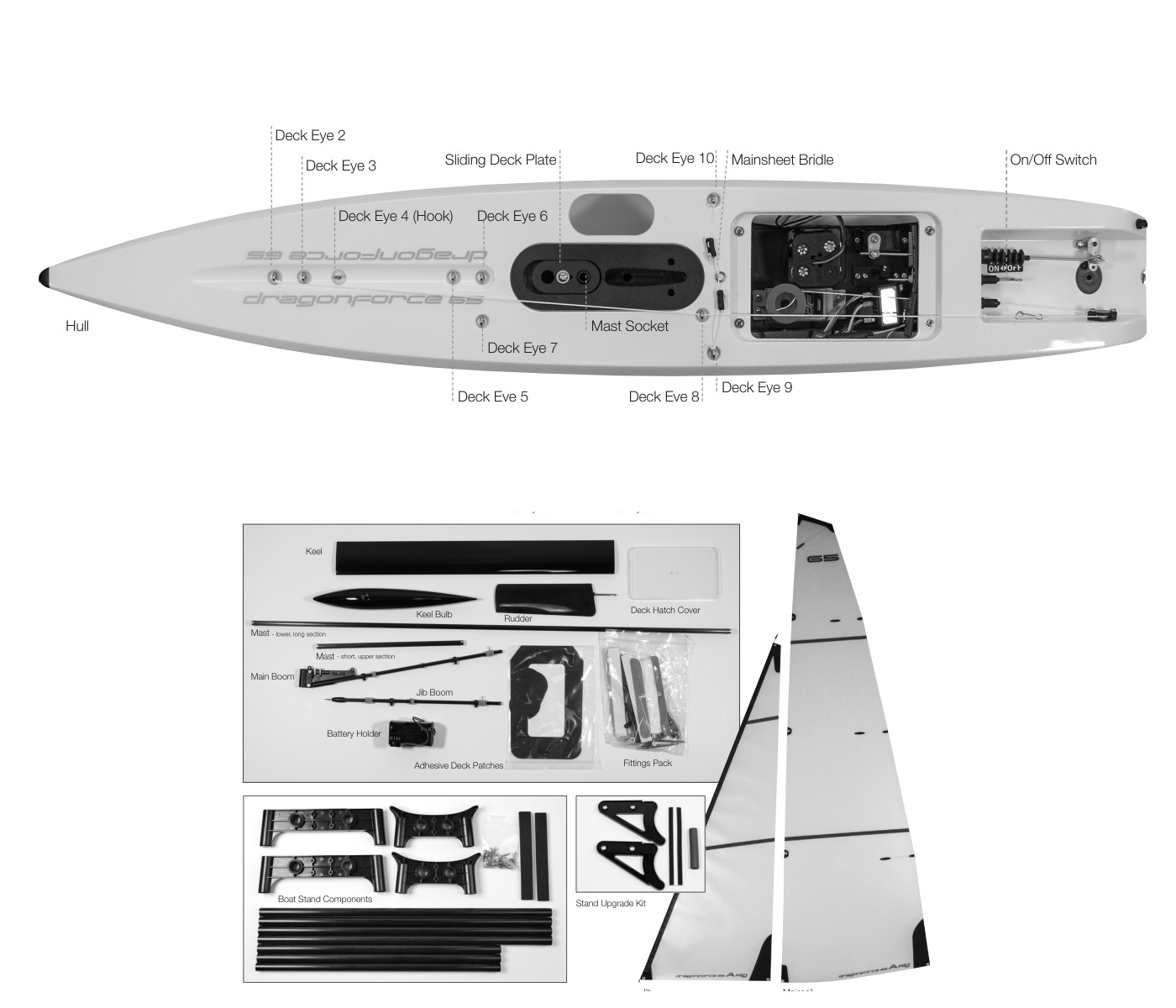

Obsah a očíslované palubní díly. (Obr. 1)

Názvosloví lodi a takeláže

Pojem	Význam
Příď / záď	Přední / zadní část lodi
Levobok / pravobok	Vlevo / vpravo při pohledu od zádi k přídi
Trup / paluba	Těleso lodi / jeho horní plocha
Kýl a zátěž	Ploutev pod trupem a její zátěž zajišťující boční odpor a stabilitu
Kormidlo	Pohyblivá plocha na zádi určující směr plavby
Hlavní plachta (vratiplachta) / kosatka	Plachta za stěžněm / před stěžněm
Ráhno / otěž	Nosník u spodního lemu plachty / lanko ovládající natočení plachty

Názvosloví takeláže

Pojem	Popis
Přední / zadní / spodní lem	Přední / zadní / spodní okraj plachty
Hlavový / přední dolní / zadní dolní roh	Horní / přední dolní / zadní dolní roh plachty
Přední / zadní stěh	Lanka podpírající stěžeň vpřed / vzad
Rameno zadního stěhu	Rameno vystupující z vrcholu stěžně
Kloub ráhna / vzpěra ráhna	Otočné uložení ráhna / nastavení zkroucení zadního lemu hlavní plachty
Cunningham – napínák předního lemu	Stahovací lanko nastavující napětí předního lemu
Dirk ráhna kosatky	Lanko podpírající konec ráhna kosatky a nastavující zkroucení zadního lemu
Napínák / závěs otěže hlavní plachty	Posuvný napínák délky lanka / palubní závěs s kroužkem otěže

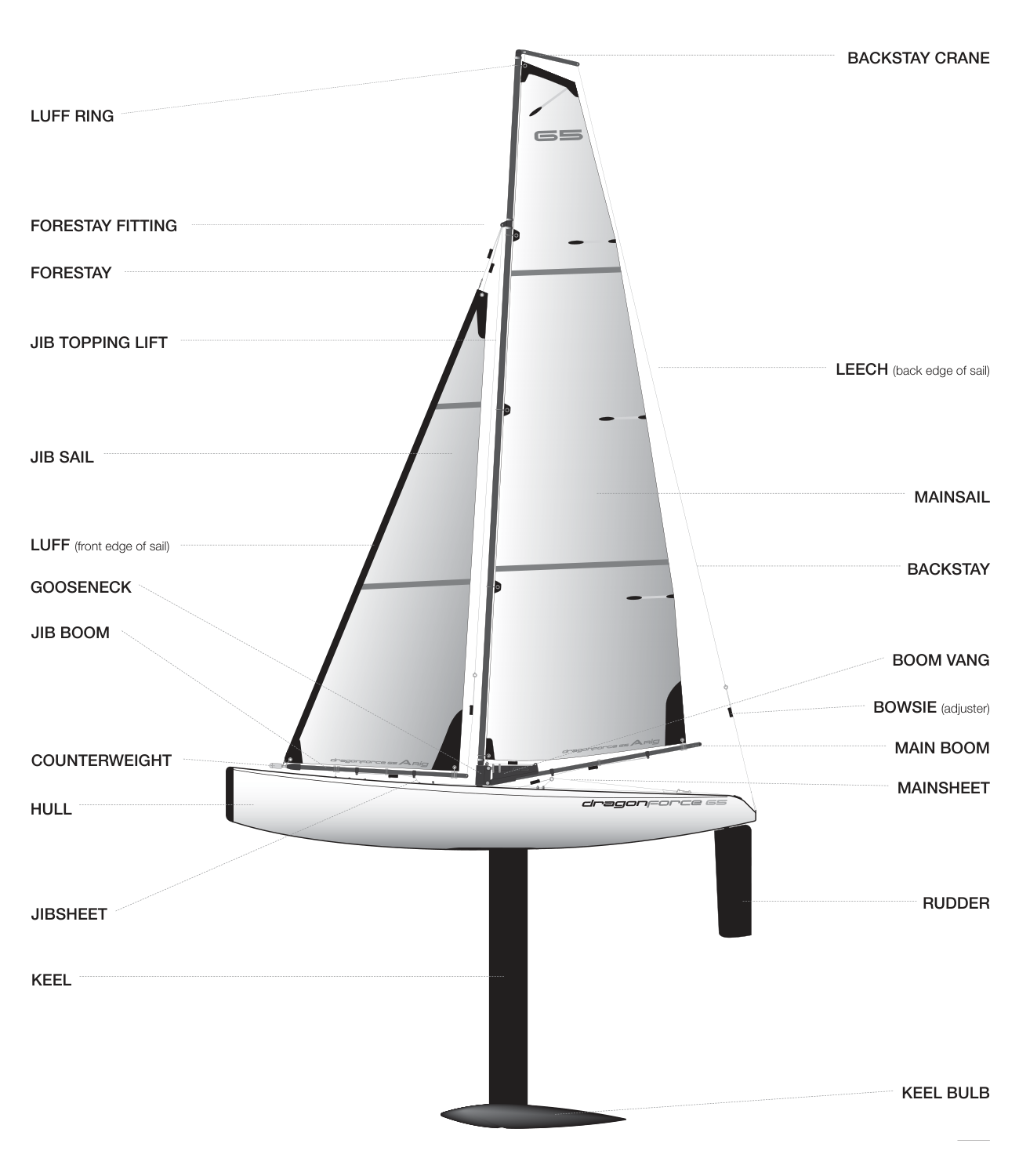

Díly takeláže a lemy plachet. (Obr. 2)

Hlavní část

Sestavení stojánku

1. Rozložte plastové spojky, trubky, díly pro položení na bok, 12 šroubů s maticemi a podložky EVA. Plastové díly sešroubujte.
2. Na nohy použijte 4 delší trubky. Na kratší příčky nasaďte díly pro položení na bok, potom příčky spojte s nohami.
3. Na všechny opěrné plochy včetně dílů pro polohu na boku přilepte EVA. Svislou polohu použijte při vystrojování a skladování uvnitř; venku položte stojánek na bok a loď bezpečně zajistěte téměř vodorovně pro větší stabilitu.

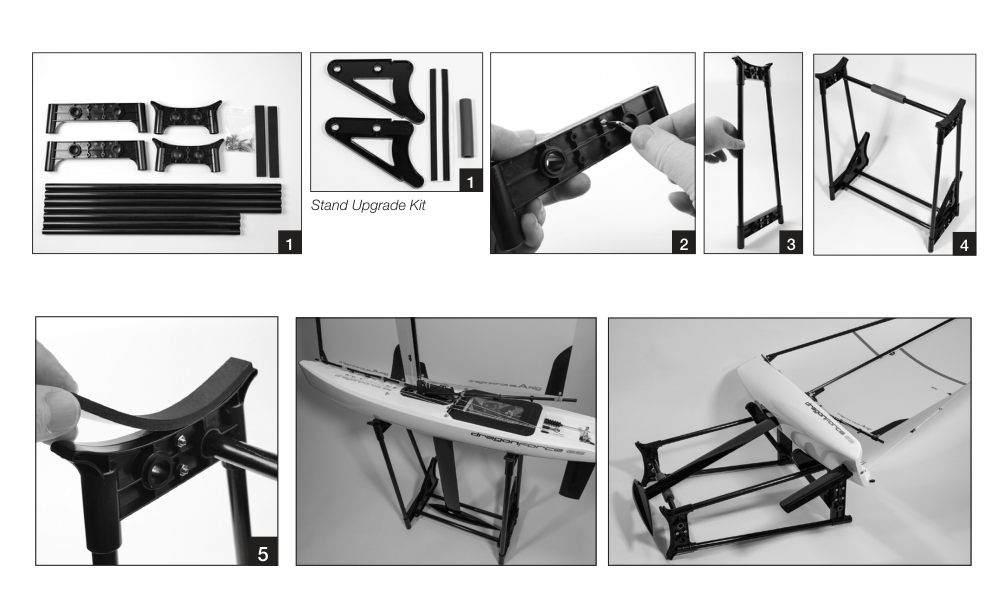

Sestavení a poloha stojánku na boku. (Obr. 3)

Závěs otěže, kýl a zátěž

1. Obě strany závěsu nastavte na 45 mm od palubního oka ke kroužku. Ustřihněte 130 mm Dyneemy; přivažte do malého otvoru destičky, veďte napínákem, kroužkem závěsu a zpět. Délku mezi destičkou a kroužkem nastavte na 65 mm s napínákem uprostřed, potom zavažte a zastřihněte.
2. Delším upevňovacím šroubem připevněte hlavici ke kýlu. Otevřený konec kýlu zasuňte do kýlové skříně trupu. Kratší šroub protáhněte velkým otvorem destičky závěsu a upevněte horní konec kýlu bez nadměrného utažení.

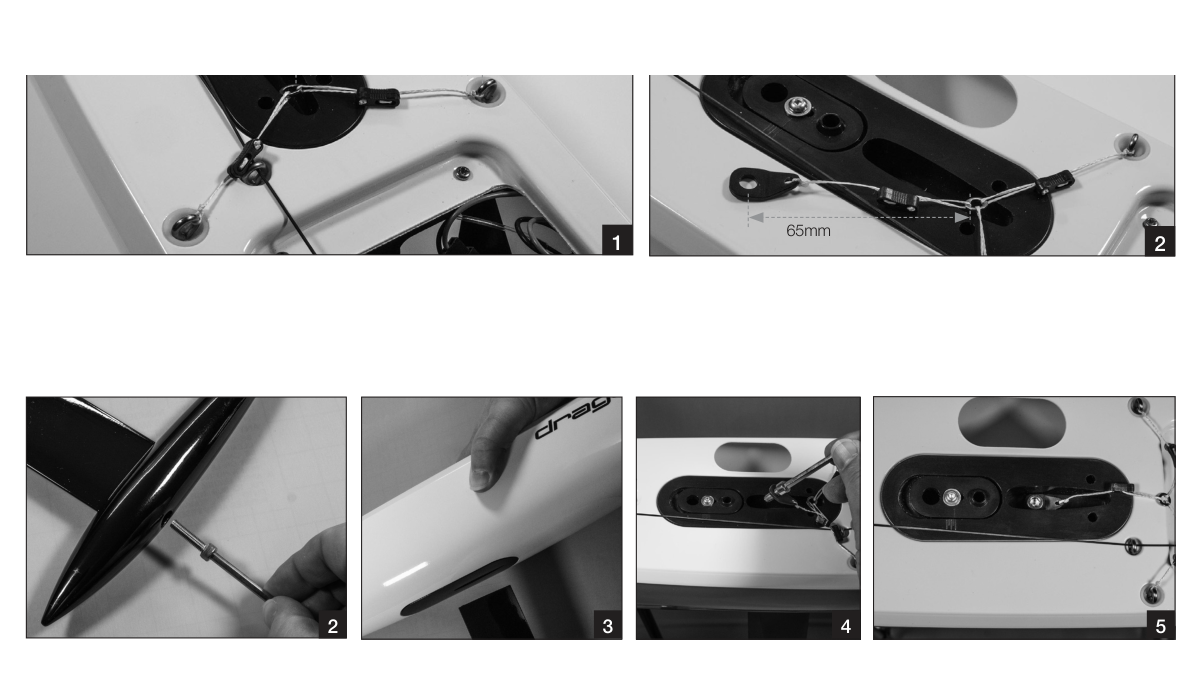

Kýl, zátěž a upevnění. (Obr. 4)

Montáž kormidla

1. Zasuňte hřídel kormidla úplně do trupu. Kovovou páku nasaďte na hřídel a táhlo provlékněte horním otvorem páky. List tlačte vzhůru a páku dolů, potom utáhněte stavěcí šroub proti plošce hřídele.
2. List vyrovnejte s podélnou osou trupu a horním šroubem zajistěte táhlo. Po zapnutí RC soupravy s ovladačem i trimem kormidla ve středu vyrovnání znovu zkontrolujte a tímto šroubem upravte.

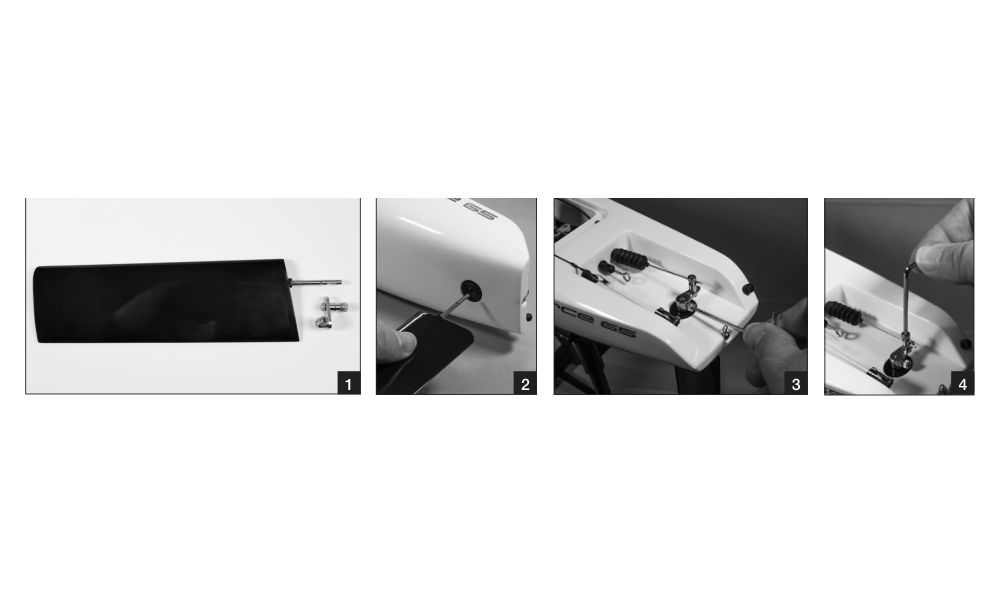

Páka, ploška hřídele a táhlo kormidla. (Obr. 5)

Příprava lanek a napínáků

1. Před stříháním Dyneemy naneste na místo řezu několik kapek řídkého vteřinového lepidla. Vytvrzené místo šikmo přeřízněte, aby vznikla špička pro snadné provlékání. Každý zavázaný a zastřižený uzel zajistěte kapkou lepidla.
2. Napínák provlékněte nahoru prvním otvorem, dolů dalším, kolem upevňovacího oka nebo kroužku a zpět nahoru zbývajícím otvorem. Uvažte dostatečný koncový uzel, zastřihněte, zakápněte a usaďte do kruhového zahloubení. Lepidlo nesmí proniknout do posuvných dílů ani ložisek.

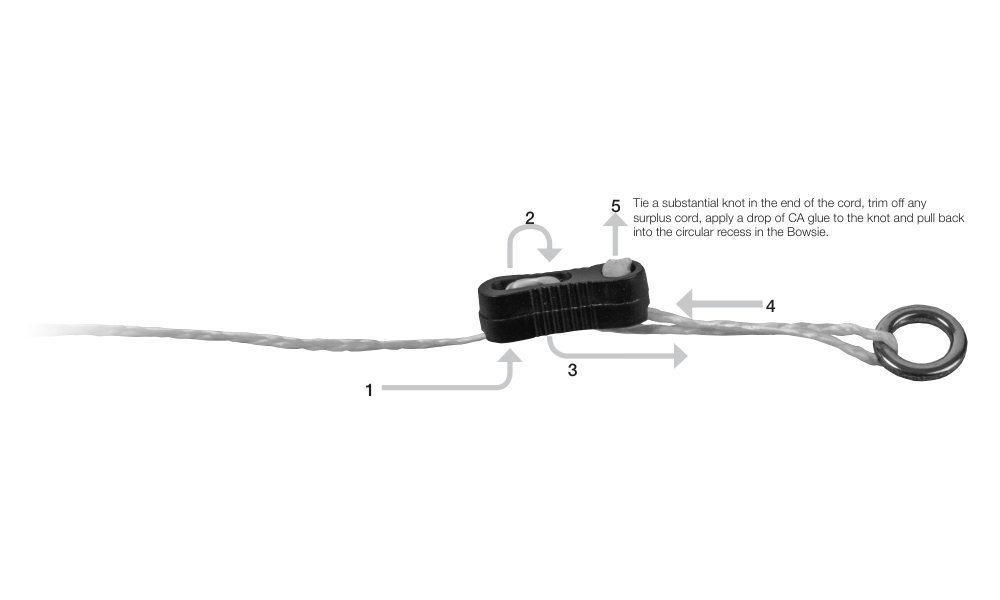

Provléknutí napínáku a koncový uzel. (Obr. 6)

Vystrojení hlavní plachty

1. Posuvnou palubní destičku nastavte na druhou rysku od zádi a utáhněte šroub. Přední vodítko otěže nastavte podle kóty 80 mm od dolního čepu kloubu ráhna. Silikonové kroužky a háček ponechte posuvné pro trimování.
2. Do všech 5 ok předního lemu vložte drátěné kroužky a ponechte je otevřené. Patní díl vložte do dlouhého dolního stěžně se zkosenou hranou objímky dolů. Začněte druhým kroužkem shora a sestavu protáhněte dolů ostatními kroužky.
3. Krátký horní stěžeň nasaďte na horní polovinu spojky s přírubou závěsu předního stěhu směrem dolů. Zajistěte kapkou lepidla. Dolní polovinu spojky vložte do dlouhého stěžně a zajistěte lepidlem. Navlékněte horní kroužek a všechny kroužky uzavřete.
4. Do otvoru A vzpěry přivažte 130 mm lanka pro Cunningham a ráhno nasuňte na patní díl. Veďte spodním okem plachty, zpět otvorem A, napínákem, otvorem B a zpět napínákem. Napínák umístěte mezi A a B a mezi vrškem kloubu a spodkem plachty ponechte 8 mm; zavažte a zastřihněte.
5. Zavěste zadní roh a háček uzavřete kleštěmi s úzkými čelistmi. Sestavte uhlíkové rameno a zátku s horními hranami v rovině; lze je zajistit kapkou lepidla. Vložte do stěžně. Hlavový roh přivažte do malé drážky ramene lankem 130 mm při lehkém napětí předního lemu, pouze jedním pramenem pro volné otáčení. Dolaďte Cunninghamem.
6. Na zadní stěh ustřihněte 900 mm. Přivažte do zadního otvoru ramene a kovový kroužek 6 mm upevněte asi 770 mm od středu otvoru. Stěžeň vložte do pouzdra. Dolní stěh vytvořte z 500 mm: koncová smyčka, napínák, horní kroužek, zpět napínákem. Zahákněte k zrcadlu, mírně napněte a zavažte s napínákem poblíž středu.
7. Celkový zadní stěh nastavte na 930 mm od středu otvoru ramene k vrcholu háčku zrcadla. Vzpěrou mírně napněte zadní lem, potom povolte o jednu otáčku pro malé zkroucení. Přední lem napínejte jen lehce. Háčkem a kroužky nastavte asi 20 mm mezi středem ráhna a spodním lemem v jeho polovině.

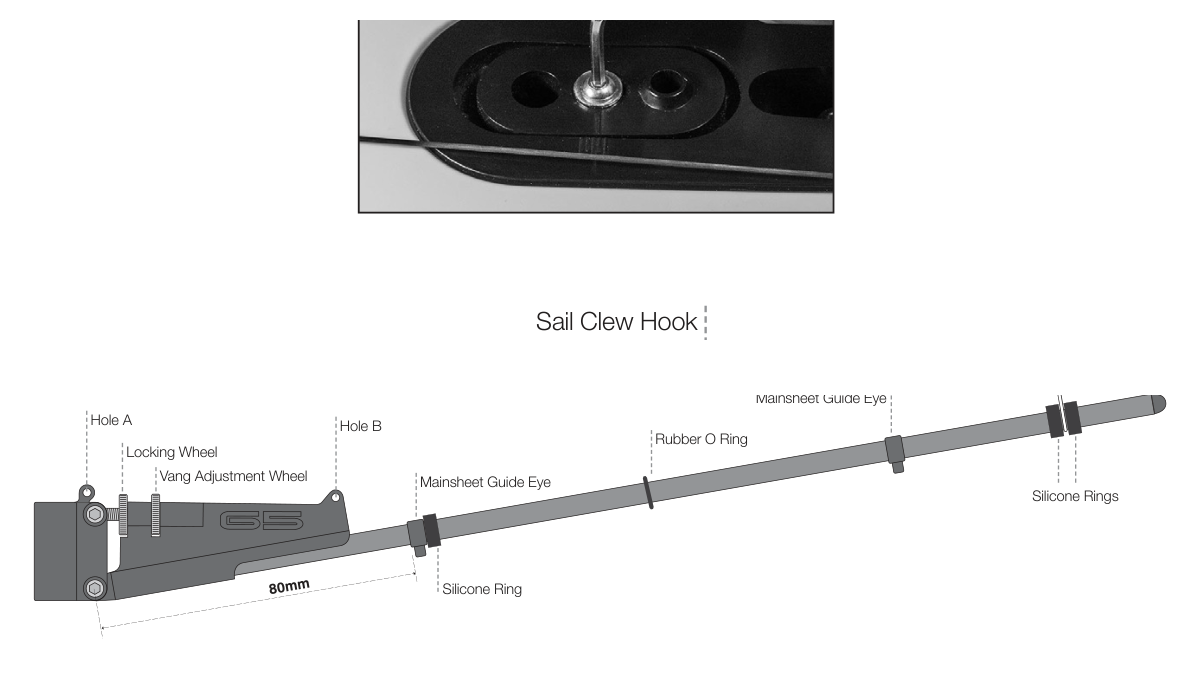

Poloha palubní destičky a vodítka hlavního ráhna. (Obr. 7)

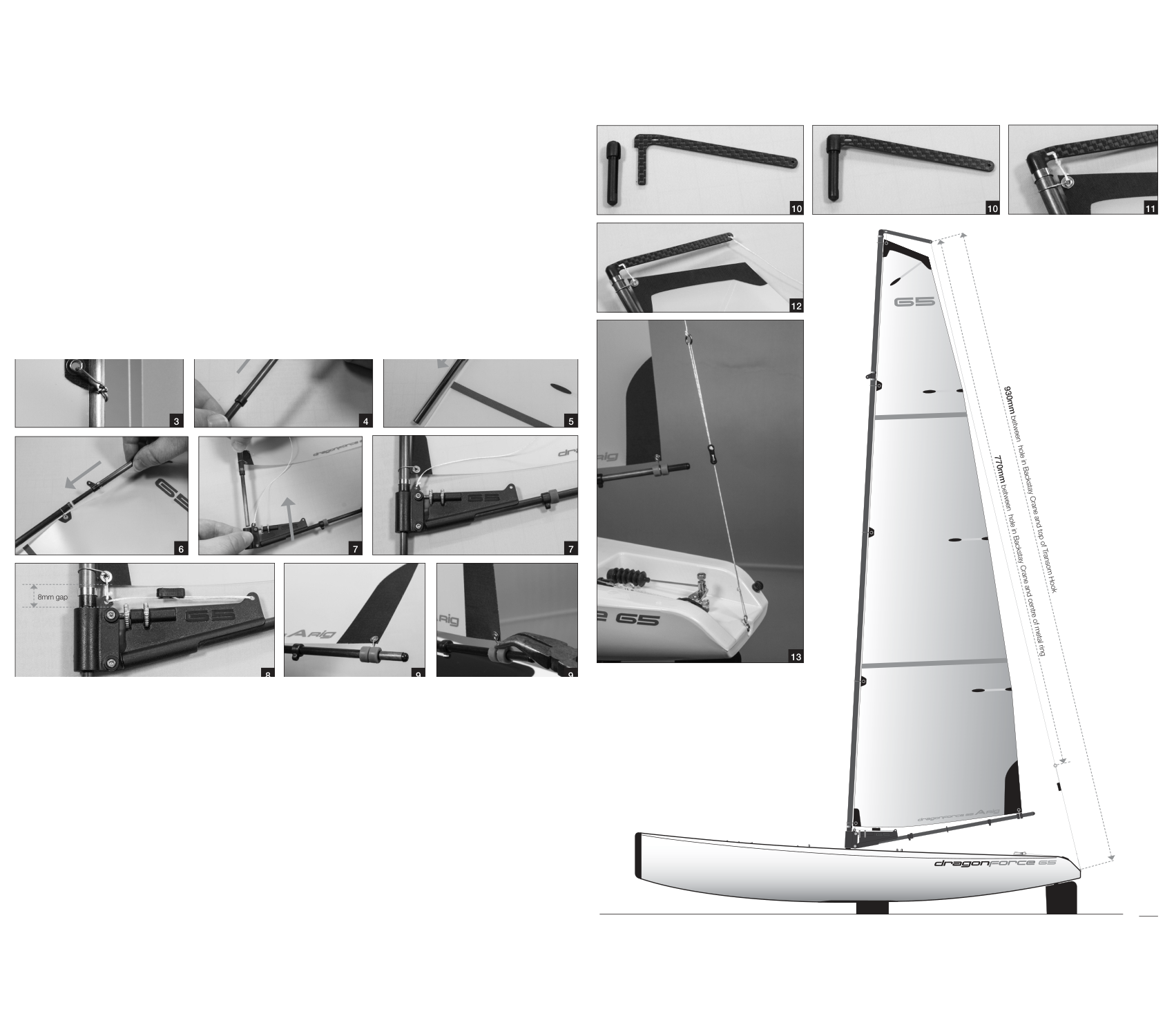

Stěžeň, kroužky, Cunningham, hlavový roh a zadní stěh. (Obr. 8)

Ráhno kosatky a kosatka

1. Od přední koncovky podle výkresu nastavte kroužky A/B na 63 mm a zadní vodítko otěže na 160 mm. Ostatní kroužky a háček ponechte posuvné. Na závěs ustřihněte 350 mm, vytvořte smyčku 20 mm a označte 50 mm od jejího konce.
2. Závěs uvažte kolem ráhna mezi A/B se značkou u spodku ráhna. Zajistěte několika ovinutími a uzly, potom zastřihněte. Trvale zalepte až po ověření polohy celé takeláže. Volitelné pomocné lanko asi 80 mm na smyčce usnadní zaháknutí u vody; potom leží volně na palubě.
3. Sejměte protizávaží, utáhněte je na hřídelce a závit zajistěte řídkým lepidlem. Ověřte volný posuv kosatky po drátěném stěhu a případně jemně uvolněte bez pomačkání. Háček předního rohu zavěste do oka plachty. Hřídelku protizávaží protáhněte dolní smyčkou stěhu, smyčkou háčku a do přední koncovky s přesahem asi 5 mm.
4. Zavěste zadní roh a kleštěmi mírně přivřete háček; pro sejmutí jej lze rozevřít plochým šroubovákem. Závěs provlékněte palubním okem 2 a nasaďte na háček palubního oka 4.
5. K hlavovému rohu přivažte 160 mm, veďte napínákem, okem závěsu předního stěhu a zpět. Mírně napněte, napínák umístěte podle výkresu, zavažte a zastřihněte. Horní stěh zhotovte ze 140 mm: horní smyčka drátu, samostatný napínák, oko závěsu a zpět. Zavažte, napněte do vzniku vrásek a ty vyrovnejte napínákem hlavového rohu.
6. Napínákem předního stěhu nastavte záklon na 750 mm od zadní hrany gumového nárazníku přídě ke středu otvoru závěsu předního stěhu. Zadní stěh ponechte 930 mm. Oba stěhy musí být pevně napnuté pro stálé nastavení.
7. Dirk délky 800 mm přivažte k závěsu předního stěhu za ostatní lanka. Veďte dolů napínákem těsně nad koncem ráhna, okem koncovky a zpět. Zavažte, zastřihněte a upravte tak, aby zadní lem nebyl napnutý a při naplnění plachty se mírně zkroutil.

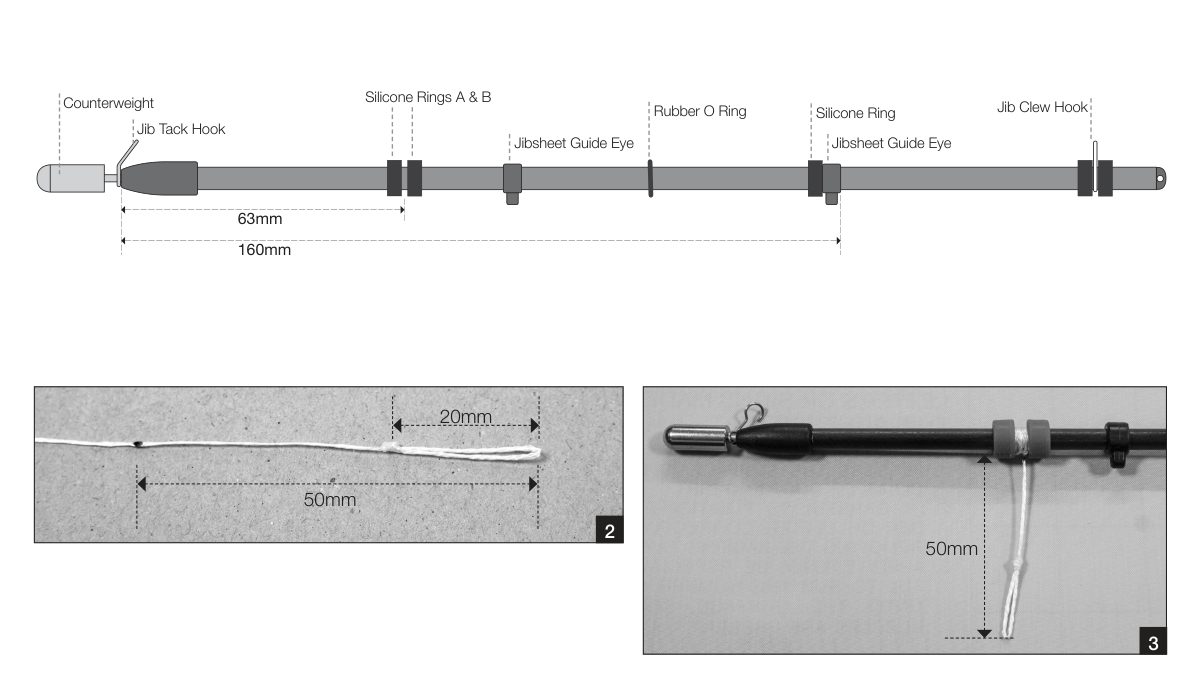

Rozměry ráhna kosatky a vedení závěsu. (Obr. 9)

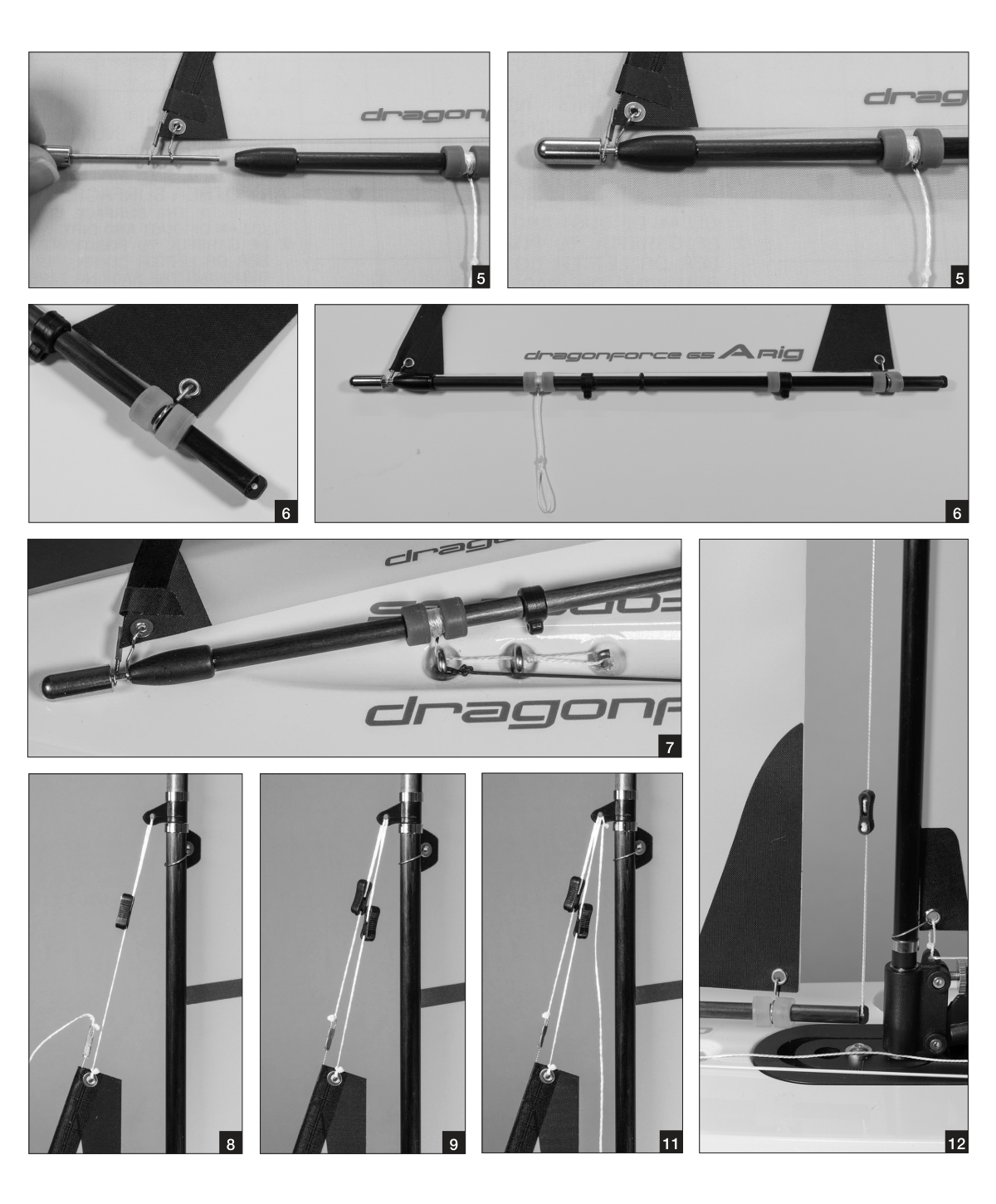

Háčky, napínáky předního stěhu a dirk kosatky. (Obr. 10)

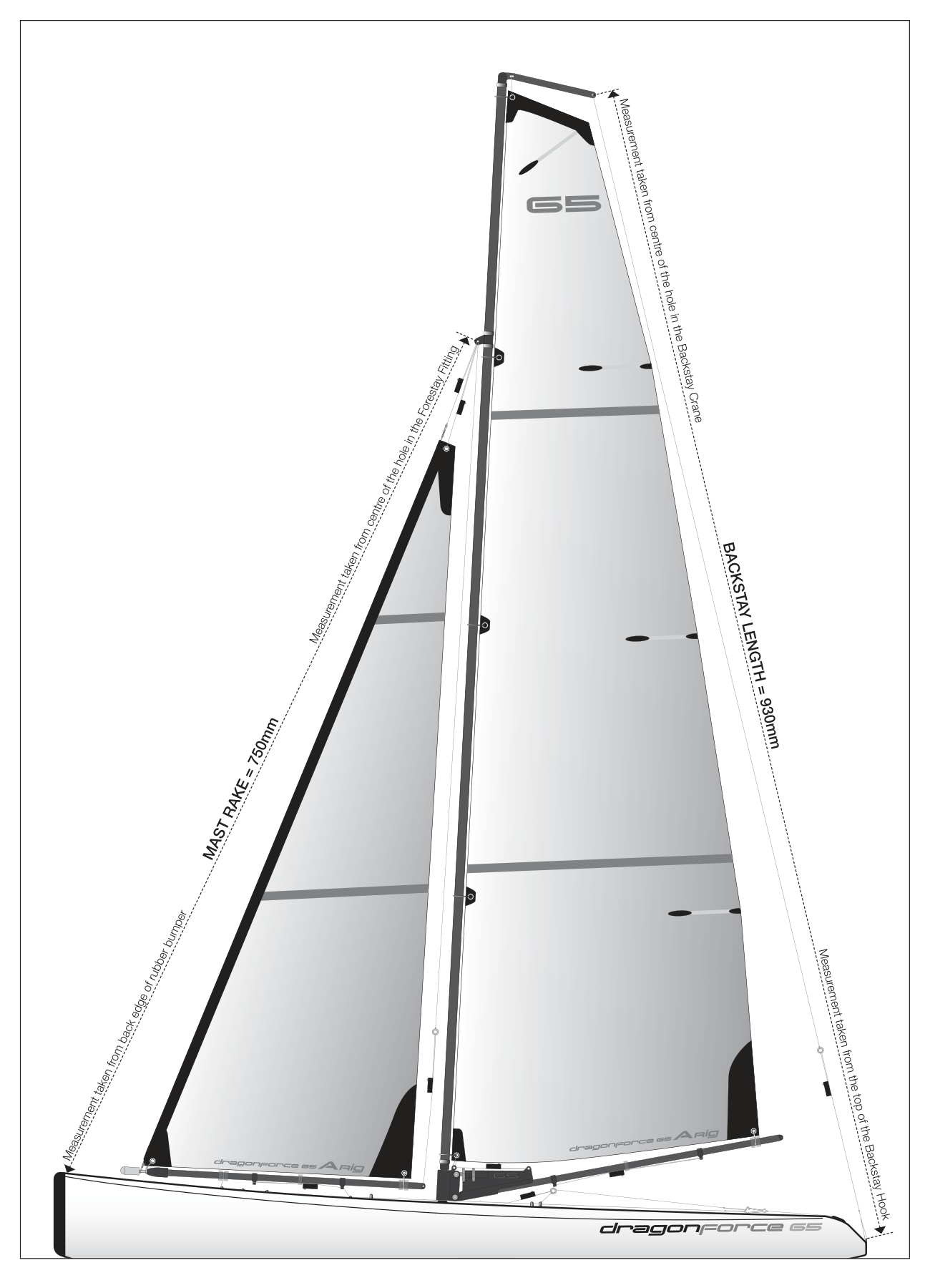

Měření záklonu stěžně a přesné koncové body. (Obr. 11)

Nastavení RC soupravy a navijáku

RTR obsahuje z výroby spárované Flysky i6 a FS-iA6B. Přečtěte dodaný návod RC soupravy. U vlastní soupravy použijte její pokyny pro reverzování, rozsahy, párování a failsafe. Před vyplutím ověřte dosah a chování při ztrátě signálu.

Zapojení	Zásuvka přijímače
Servo kormidla	CH1
Naviják plachet	CH3
Baterie přes vypínač	CH6

1. Do přijímačového držáku vložte 4 AA články a upevněte jej na desce silikonovým páskem. Připojte k volnému kabelu vypínače. Do vysílače vložte 4 AA články se správnou polaritou. Ovladače a trimy vystřeďte; zapněte nejprve vysílač, potom posuňte drátěné táhlo vypínače lodi vpřed.

2. Při pohledu od zádi musí povel doprava vychýlit kormidlo doprava. Pohyb ovladače plachet dolů musí posunout klip navijáku úplně dozadu a přitáhnout otěže. Opačný smysl opravte podle návodu soupravy. S ovladačem a trimem kormidla ve středu vyrovnejte list s kýlem povolením a opětovným zajištěním horního šroubu páky.

3. Výchylky kormidla nastavte asi na 40° na každou stranu. Koncovými body soupravy nastavte dráhu navijáku mezi přitažením a povolením na 115 mm. Při plném povolení musí pružné lanko zůstat lehce napnuté, aby lanko neskočilo z bubnu; podle potřeby je zkraťte. Koncové polohy označte na palubě; rozhodující je dráha mezi nimi.

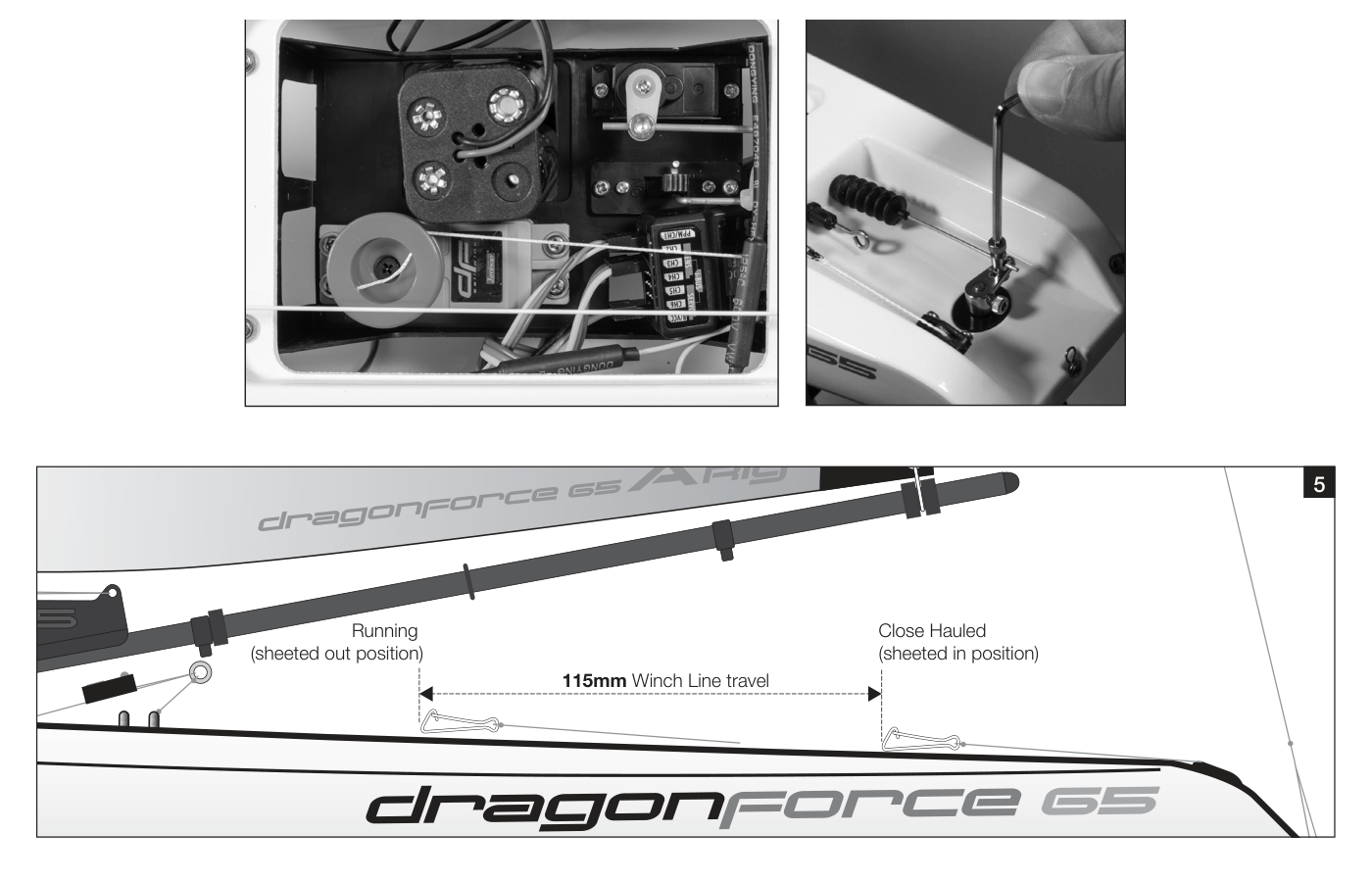

Zapojení přijímače, baterie a dráha navijáku. (Obr. 12)

Instalace otěží

Naviják nastavte na plné přitažení a nehýbejte jím, dokud nenainstalujete obě otěže. Níže uvedená písmena odpovídají zdrojovému výkresu.

1. Otěž hlavní plachty, 500 mm: smyčka na klip (A) → vpřed kroužkem závěsu (B) → nahoru vodítkem ráhna (C) → dozadu prvními otvory napínáku (D) → O-kroužek (E) → zadní vodítko (F) → vpřed znovu O-kroužkem (E) → poslední otvor napínáku (D). Ráhno držte v ose, napínák mezi (C) a (F), odstraňte vůli a zavažte.
2. Otěž kosatky, 700 mm: smyčka na klip (A) → vpřed pod závěsem (B) → palubní oko 5 (G) → nahoru zadním vodítkem (I) → vpřed pod ráhnem napínákem (J) → O-kroužek (K) → přední vodítko (L) → zpět O-kroužkem (K) → poslední otvor napínáku (J). Konec ráhna držte nad vnitřní hranou okraje trupu; napínák mezi (I) a (L), odstraňte vůli a zavažte.

Při přitažení nastavte konec hlavního ráhna nad vnitřní hranu kokpitu a konec ráhna kosatky k vnitřní hraně okraje trupu. Po povolení má hlavní ráhno svírat s osou asi 80° a kosatka asi 85°. Zkroucení hlavní plachty nastavte vzpěrou a kosatky dirkem. Zachovejte otevřenou štěrbinu a plynule rozevřené, téměř rovnoběžné zadní lemy; nadměrné zkroucení ubírá výkon.

Výkres DF65 umisťuje konec ráhna kosatky těsně dovnitř od vnitřní hrany okraje trupu. Háčkem a silikonovými kroužky nastavte spodní lem kosatky o něco plošší než hlavní plachtu.

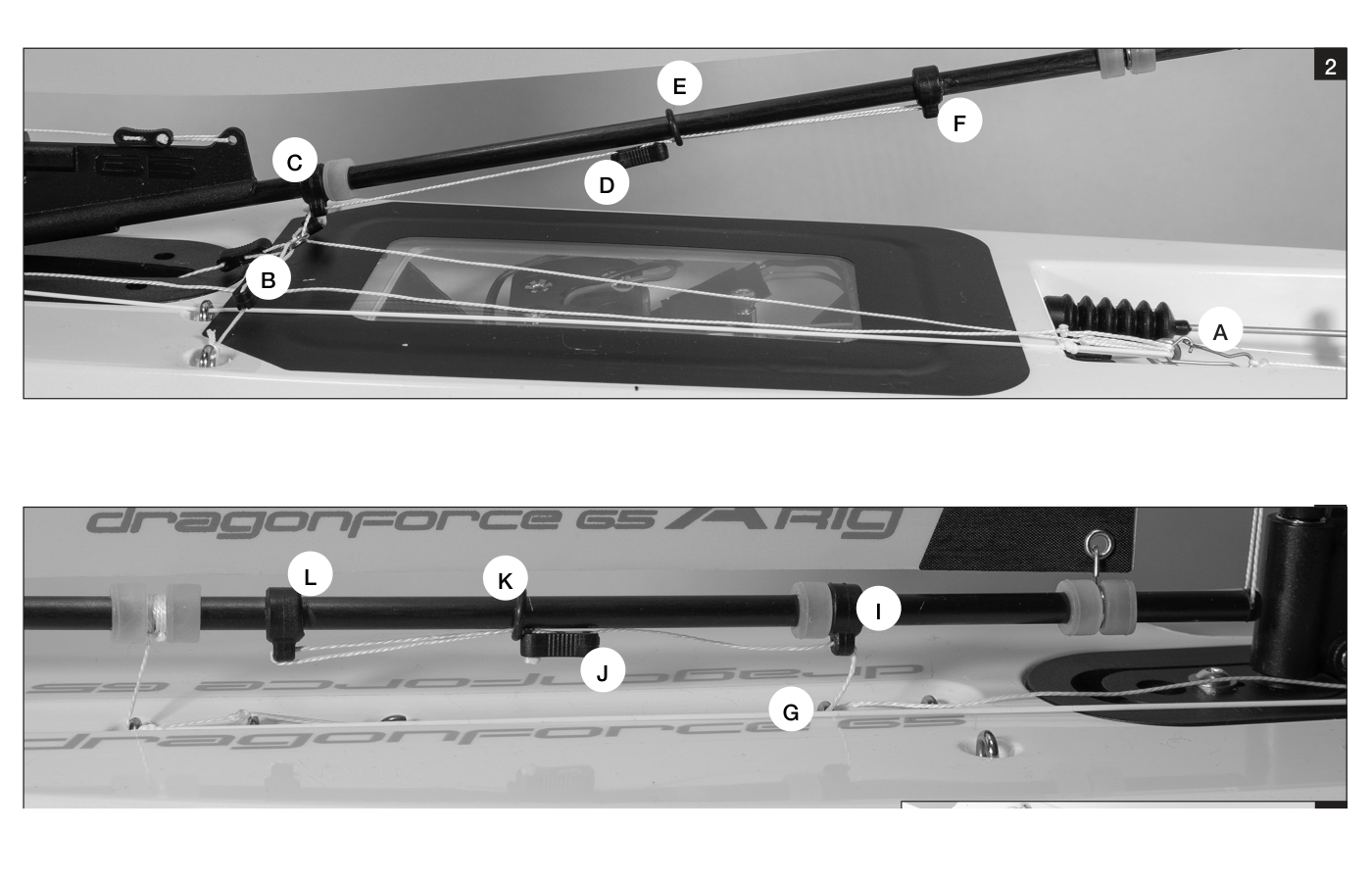

Písmeny označené vedení obou otěží. (Obr. 13)

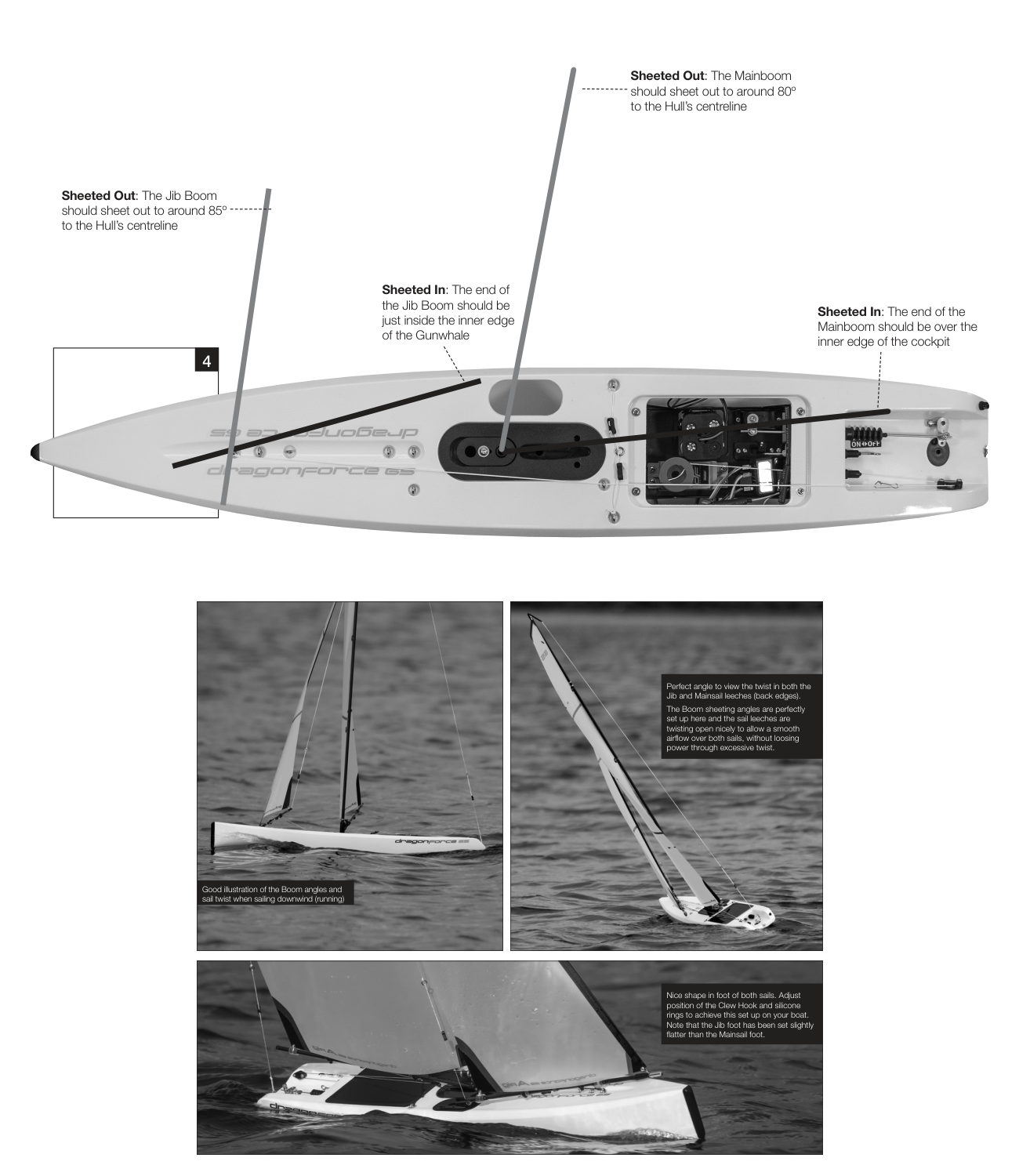

Přitažená/povolená ráhna a zkroucení zadních lemů. (Obr. 14)

Utěsnění krytu a vyplutí

1. Samolepicí palubní záplatu položte lícem dolů na hladkou pevnou plochu a odstraňte podklad. Průhledný kryt položte doprostřed lepidla vzhůru nohama. Otočte, usaďte do otvoru a záplatu bez vrásek přitlačte k palubě pro souvislé vodotěsné utěsnění.

Samostatnou menší záplatou utěsněte otvor vedle kýlové skříně, i když alternativní umístění baterie nevyužíváte.

Před vyplutím ověřte baterie, dosah, smysl kormidla, volný chod otěží a těsnění krytů. Kormidlo i plachty ovládejte plynule. Prudké kormidlo při obratu brzdí; po větru omezte korekce pro udržení rychlosti.

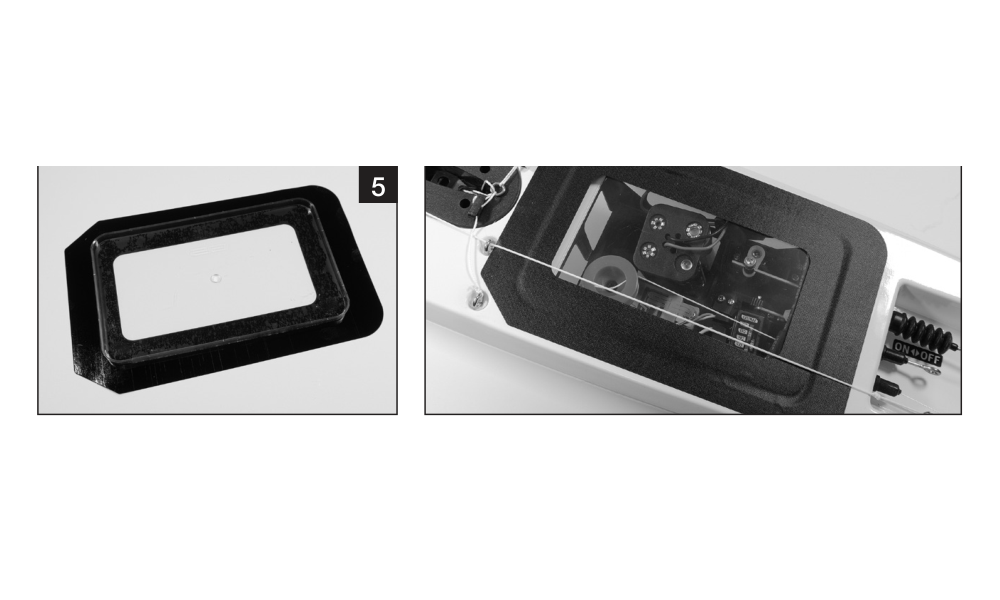

Průhledný kryt a samolepicí těsnicí záplaty. (Obr. 15)

Plachtění

Plachetnice nemá plyn pro pohon: podle změn směru a síly větru i pohybu vody upravujte kormidlo a otěže. Loď nemůže plout přímo proti větru. K cíli proti větru plujte střídavě ostře proti větru na obou bocích.

Kurz nebo manévr	Nastavení plachet a kormidla
Boční vítr	Začněte s oběma plachtami povolenými asi na 45° a kormidlem ve středu. Dolaďte stabilní kurz.
Ostře proti větru	Obě plachty přitáhněte. Po ustálení kurzu držte kormidlo poblíž středu; nevyostřujte tak, aby plachty třepetaly.
Obrat proti větru	Plachty ponechte přitažené a převeďte příď přes směr větru na druhý bok. Po dokončení obratu vraťte kormidlo do středu.
Odpadnutí / zadoboční vítr	Otáčejte loď od větru a obě plachty postupně povolujte tak, aby zůstaly naplněné a netřepetaly.
Zadní vítr	Obě plachty naplno povolte a malými pohyby kormidla udržujte požadovaný kurz.
Halsa / vyostření	Při halse převeďte záď přes směr větru a ovládejte plachty při přechodu na druhý bok. Při vyostřování otěže postupně přitahujte. Povel kormidla vlevo či vpravo závisí na aktuálním kurzu lodi.

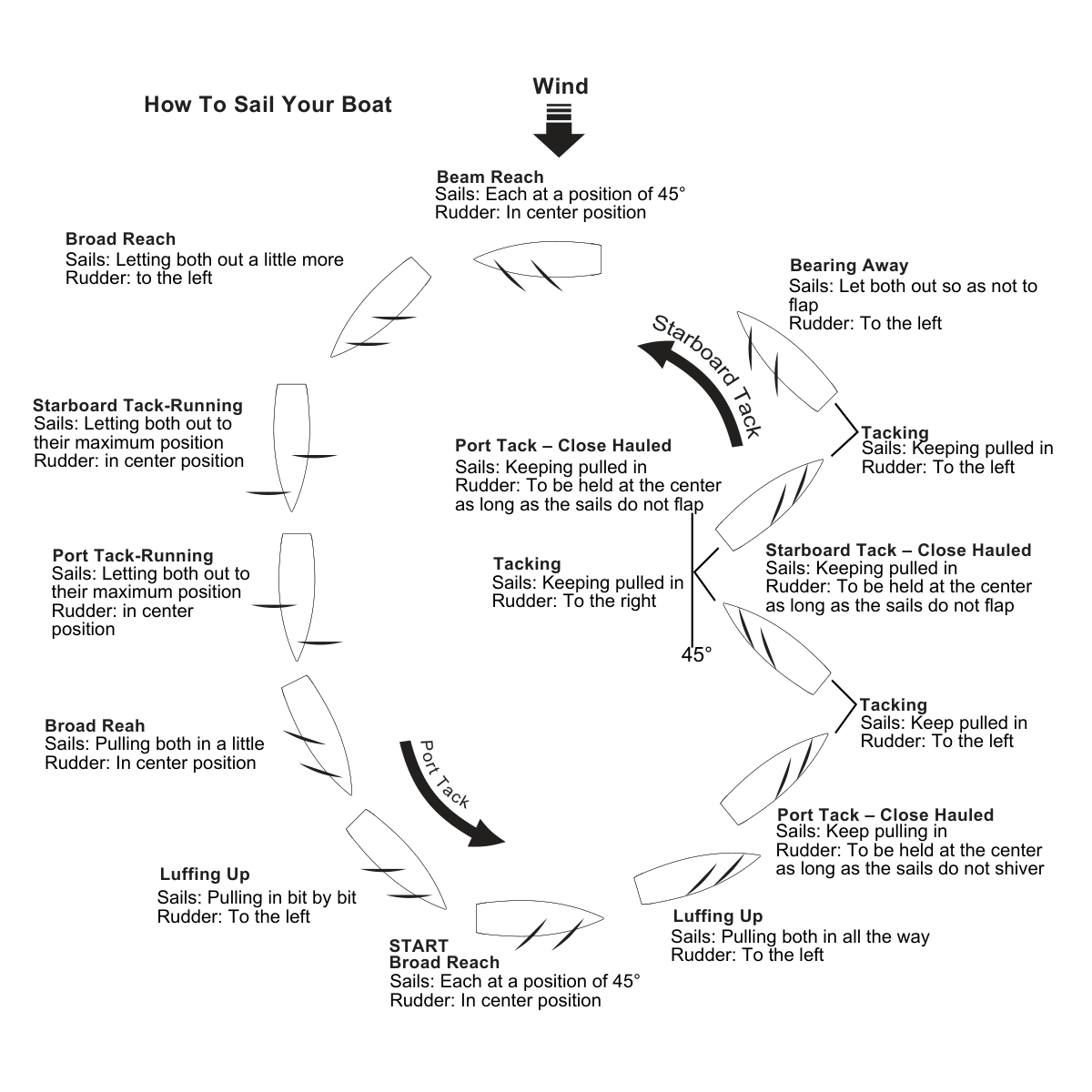

Kurzy vůči větru a příklad plavební dráhy. (Obr. 16)

Po plavbě

1. Nejprve vypněte přijímač OFF, potom vysílač. Odpojte přijímačové baterie.
2. Otevřete kryt paluby a vnitřek nechte úplně vyschnout. Zadržená vlhkost může způsobit korozi a poškození RC vybavení. Loď skladujte podepřenou na stojánku a chraňte takeláž před poškozením.

Údržba takeláže

• Po každé plavbě ve slané vodě opláchněte celý trup i takeláž čistou sladkou vodou, zejména horní a dolní ložisko kloubu ráhna. Ložiska pravidelně mažte mazivem na ložiska.
• V trupu nesmí při skladování zůstat voda ani kondenzace: koroze včetně černání vodičů způsobuje elektrické poruchy. Dyneema se může smršťovat; pravidelně kontrolujte rozměry a napětí takeláže.
• Na stojánku nenechte plachty volně třepetat. Loď položte na měkký povrch s takeláží po větru od trupu. Takeláž pečlivě ukládejte do pevné krabice nebo dostatečně tuhého obalu.

Alternativní poloha přijímačové baterie

Vhodně velkou přijímačovou sadu lze samolepicím suchým zipem upevnit vedle kýlové skříně a obsluhovat menším otvorem u stěžně. Je třeba krátký prodlužovací kabel. Hmotnost vpředu pomáhá trimu za slabého větru a výměna vyžaduje jen menší záplatu. Zdroj uvádí LiFe a NiCd; použijte pouze napětí kompatibilní s přijímačem a servy a nabíječ pro danou chemii.

Za silnějšího větru lze sadu přesunout dozadu na desku serv. Do místa držáku AA zacvakněte dodanou vložnou destičku a sadu zajistěte suchým zipem. Při plavbě utěsněte oba palubní otvory.

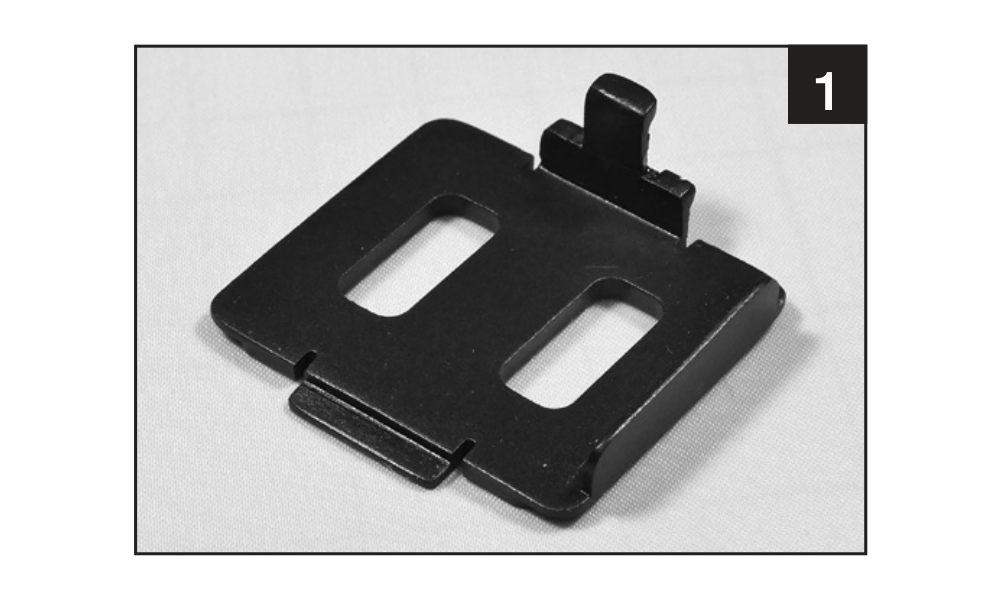

Vložná destička a alternativní přední poloha baterie. (Obr. 17)

Příloha

Náhradní díly

Označení a kompatibilita verzí níže odpovídají dodanému seznamu výrobce. Počet znamená uvedené balení, případně jednu sestavu/sadu, pokud není upřesněn. Před objednáním ověřte dostupnost a kompatibilitu u prodejce; jde o označení výrobce, nikoli nově přidělená SKU KAVAN.

Označení	Verze	Popis	Počet v balení
880502	DF65 V6–V8	Kýl se šrouby	1
880503	DF65	Kormidlo	1
880504	DF65	Standardní zátěž – 550 g	1
880510	DF65	Kladka otěží	1
880532	DF65	Palubní oka	10
880534	DF65 V6–V8	Kýl se šrouby – 240 mm	1
880545	DF65 V6	Servo navijáku plachet – 2014	1
880550	DF65	Ochranné kroužky ráhna kosatky	5
880551	DF65	Ochranné kroužky stěžně	10
880565	DF65 V6–V8	Hruškovité kroužky předního lemu hlavní plachty	10
880570	DF65	Silikonové O-kroužky	10
881503	DF65	Nárazník přídě	2
881507	DF65	Bílé lanko Dyneema – 5 m	1
881512	DF65	Zátka hlavy stěžně a uhlíkové rameno zadního stěhu – A+	1
881513	DF65	Zátka hlavy stěžně a uhlíkové rameno zadního stěhu – A / B / C	1
881514	DF65 V6–V8	Nerezové háčky zadního rohu plachty	10
881515	DF65 V6–V8	Nerezové háčky předního rohu kosatky	10
881516	DF65	Táhlo kormidla s manžetou	1
881521	DF65	Protizávaží kosatky s hřídelkou	4
881528	DF65	Průhledný kryt	2
881529	DF65	Táhlo vypínače, manžeta a konektor	1
881535	DF65	Obtisky trupu	1
881536	DF65	Zadní zátka ráhna	10
881537	DF65	Objímka ráhna s okem – Ø5 mm	10
881538	DF65	Silikonová trubička – 2020	20
881539	DF65	Objímka paty stěžně	4
881540	DF65	Závěs předního stěhu	4
881541	DF65 V6–V8	Ložiska	4
881525	DF65 V6–V8	Trup – Bílá	1
881544	DF65 V6–V8	Trup – Černá	1
881545	DF65 V6–V8	Trup – Modrá	1
881546	DF65 V6–V8	Trup – Fialová	1
881547	DF65 V6–V8	Trup – Oranžová	1
881548	DF65 V6–V8	Trup – Žlutá	1
881549	DF65 V6–V8	Trup – Tmavě modrá	1
881550	DF65 V6–V8	Trup – Červená	1
881553	DF65 V6–V8	Trup – Zelená	1
881565	DF65 V6–V8	Trup – Stříbrná	1
881566	DF65 V6–V8	Trup – Šedá	1
881573	DF65 V6–V8	Trup – Metalická fluorescenční oranžová	1
881574	DF65 V6–V8	Trup – Metalická fluorescenční růžová	1
881575	DF65 V6–V8	Trup – Metalická fluorescenční žlutá	1
881560	DF65	Prodlužovací kabel baterie s konektorem Futaba – 20 cm	1
881561	DF65	Kloub ráhna	2
881562	DF65	Vložka uložení kormidla – 2020	1
881567	DF65 V6–V8	Šrouby kýlu	2
881568	DF65	Vzpěra ráhna	1
881570	DF65	Stojánek s díly pro položení na bok	1
881571	DF65	Buben navijáku – 16 mm	1
881572	DF65	Obal takeláže – Hnědá	1
881577	DF65	Obal takeláže – Modrá	1
881578	DF65 V6–V8	Posuvná palubní destička se šroubem a podložkou	2
881583	DF65 V6–V8	Trubka uložení stěžně	1
881584	DF65 V6–V8	Deska serv se šrouby	1
881585	DF65 V6–V8	Kýlová skříň a uložení stěžně	1
881586	DF65 V6–V8	Záplaty paluby a bateriového otvoru	4
881587	DF65 V6–V8	Destička závěsu otěže pod šroub kýlu	2
8815001	DF65 V6–V8	Sada plachet Mylar v kulaté tubě – A+ / 50 µm	1
8815002	DF65 V6–V8	Sada plachet Mylar v kulaté tubě – A / 50 µm	1
8815003	DF65 V6–V8	Sada plachet Mylar v kulaté tubě – B / 50 µm	1
8815004	DF65 V6–V8	Sada plachet Mylar v kulaté tubě – C / 50 µm	1
8815005	DF65 V6–V8	Sada stěžně – A+	1
8815006	DF65 V6–V8	Sada stěžně – A	1
8815007	DF65 V6–V8	Sada stěžně – B	1
8815008	DF65 V6–V8	Sada stěžně – C	1
8815013	DF65 V6–V8	Kompletní takeláž bez plachet – A+	1
8815014	DF65 V6–V8	Kompletní takeláž bez plachet – A	1
8815015	DF65 V6–V8	Kompletní takeláž bez plachet – B	1
8815016	DF65 V6–V8	Kompletní takeláž bez plachet – C	1
8815009	DF65 V6–V8	Sada ráhna kosatky – A+	1
8815010	DF65 V6–V8	Sada ráhna kosatky – A / B / C	1
8815011	DF65 V6–V8	Sada hlavního ráhna – A+	1
8815012	DF65 V6–V8	Sada hlavního ráhna – A / B / C	1
880519	DF65/95	Gumová krytka lanka navijáku	2
880536	DF65/95	Gumová zátka	4
880552	DF65/95	Držák přijímačových baterií	1
881504	DF65/95	Digitální servo kormidla s kovovými převody a novou pákou	1
881526	DF65/95	Kovové kroužky – 2020	10
881551	DF65/95	Háček zadního stěhu se šroubem	5
881558	DF65/95	Přijímačový akumulátor LiFePO₄ – 6,4 V / 700 mAh	1
881559	DF65/95	USB nabíječ přijímačového akumulátoru LiFePO₄ – 6,4 V / 700 mAh	1
881563	DF65/95	Rýhovaná kolečka ×2 a šroub ×1	1
881569	DF65/95	Díly stojánku pro položení na bok	1
881576	Flysky i6 + iA6B	RC souprava	1
881580	Flysky FS-iA6B	Přijímač	1
881581	DF65/95	Pružné lanko otěží – 1 m	1
881582	DF65/95	Hliníková páka kormidla a vidlička	1
881588	DF65/95	Digitální naviják DF Racing 2025 s bubny 16 mm a 25 mm	1
881210	DF65/95	Napínáky	10
881227	DF65/95	Vodotěsné manžety	4
881228	DF65/95	Klipy lanek – 2020	10
83016	DF65/95	Vidličky	2

Recyklace a shoda

Zdrojový návod požaduje odevzdání elektrického vybavení do příslušné sběrny nebo prodejci, nikoli do domovního odpadu; podrobnosti sdělí místní úřad. Uvádí shodu s příslušnými směrnicemi EU a odkazuje na Joysway pro prohlášení o shodě. Informace o výrobku uchovejte.

Rádiové upozornění v původním návodu

Původní návod uvádí shodu s FCC Part 15: zařízení nesmí způsobovat škodlivé rušení a musí přijímat rušení včetně takového, které může vyvolat nežádoucí činnost. Upozorňuje, že neschválené úpravy mohou zrušit oprávnění k provozu. Toto americké upozornění není EU prohlášením o shodě.

Servis a likvidace

Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.

Informace o lodích a pravidlech závodních tříd najdete na DF Racing.
