Joysway Warrior V4 / Smart Cat - Návod k obsluze

4ST308206V4

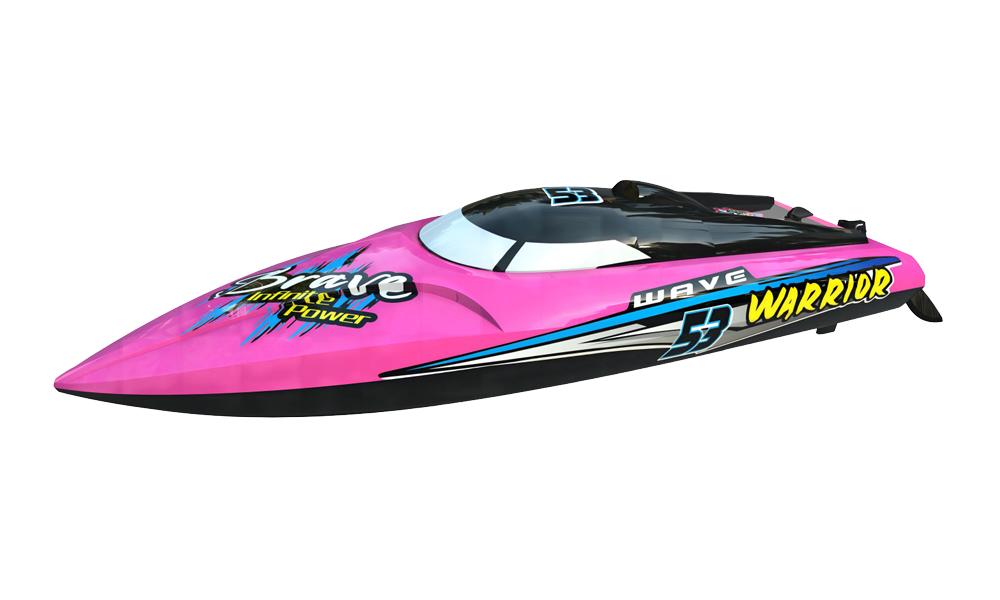

Warrior V4

4ST308204

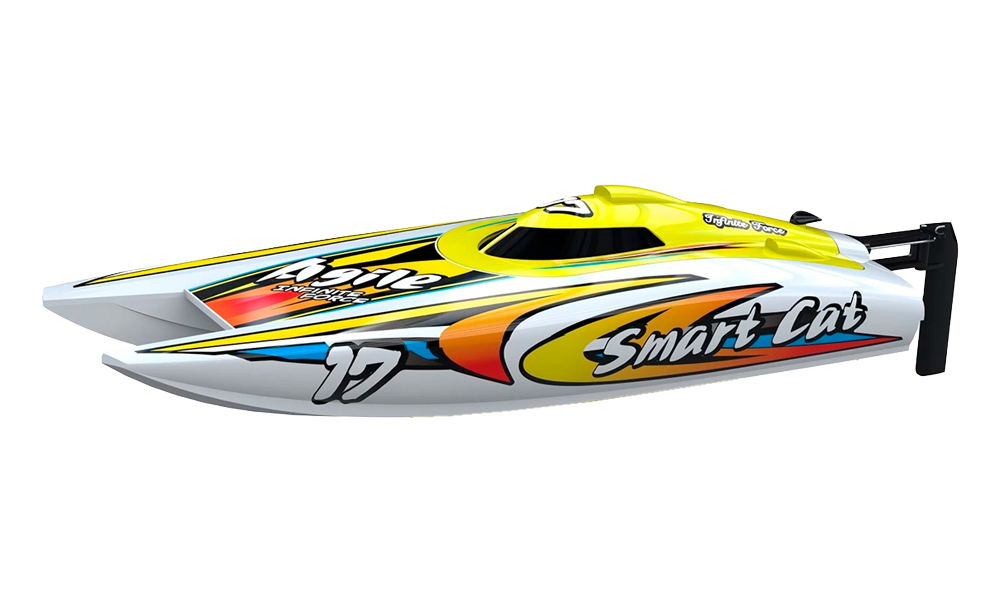

Smart Cat

Úvod

Tato elektrická loď v provedení RTR má proporcionální řízení kormidla a plynu, stejnosměrný motor s vodním chlazením a servo kormidla. Před vložením akumulátoru si přečtěte celý návod. Tabulky níže určují konkrétní verzi popsanou v tomto návodu.

Bezpečnostní pokyny

Nebezpečí

Toto není hračka. Uživatelé mladší 14 let vyžadují přímý dohled dospělé osoby. Je-li akumulátor připojen, držte prsty, oděv a nářadí mimo lodní šroub a všechny pohyblivé části. Před údržbou akumulátor odpojte.

Model používejte pouze ve sladké vodě na volné vodní ploše mimo dosah plavců, lidí, zvířat a vodních rostlin. Neplujte ve stísněném prostoru, za deště ani při bouřce. Při blesku nebo hřmění provoz ukončete a model bezpečně odpojte.

Nebezpečí

Pro model nikdy nevstupujte do hluboké vody ani silného proudu. Při ztrátě řízení nejprve zvedněte vysílač a zkuste obnovit spojení. Model vyzvedněte bezpečným způsobem ze břehu; neohrožujte sebe ani jiné osoby.

Vysílač chraňte před vodou; není voděodolný. Dosah závisí na okolí a stavu baterií. Loď udržujte na dohled a v bezpečné vzdálenosti pro návrat. Nenajíždějte na břeh, neplujte v silném proudu ani velkých vlnách a nepřetěžujte motor plavbou v rostlinách nebo jiných překážkách.

Technické údaje

Parametr	Warrior V4	Smart Cat
Délka trupu / celková délka	360 / 420 mm	360 / 420 mm
Šířka	115 mm	125 mm
Hmotnost RTR	540 g	480 g
Stejnosměrný motor s vodním chlazením	390	390
Jednotka přijímače a regulátoru	15 A	15 A
Pohonný akumulátor	7,4 V 900 mAh Li-ion	7,4 V 900 mAh Li-ion
Maximální rychlost dle výrobce	25 km/h	25 km/h
Přibližná doba plavby	8 min	8 min

Poznámka

Aktuální katalog uvádí pohonnou sadu 900 mAh. Seznam náhradních dílů v PDF stále popisuje akumulátor 82019 jako 800 mAh. Při objednání náhrady ověřte štítek a konektor dodané sady; jde o 2S Li-ion.

Obsah setu a vybavení

Set obsahuje sestavenou loď, vysílač J2C96 2,4 GHz, pohonný akumulátor s odpovídajícím USB balančním nabíječem, stojánek, 4 AA baterie do vysílače a trojúhelníkový závěs vysílače se 3 šrouby. Křížový šroubovák není součástí balení.

Sáček s nářadím obsahuje imbusové klíče 2,0 mm a 2,5 mm. Menší klíč slouží pro stavěcí šrouby spojky pohonu, větší pro nastavení ploutviček nebo táhla podle provedení modelu.

Hlavní část

Příprava vysílače

1. Otevřete prostor baterií a vložte 4 nové AA články podle vyznačené polarity. Kryt zavřete.
2. Chcete-li použít popruh, namontujte trojúhelníkový závěs 3 dodanými šrouby a připojte vhodný popruh.

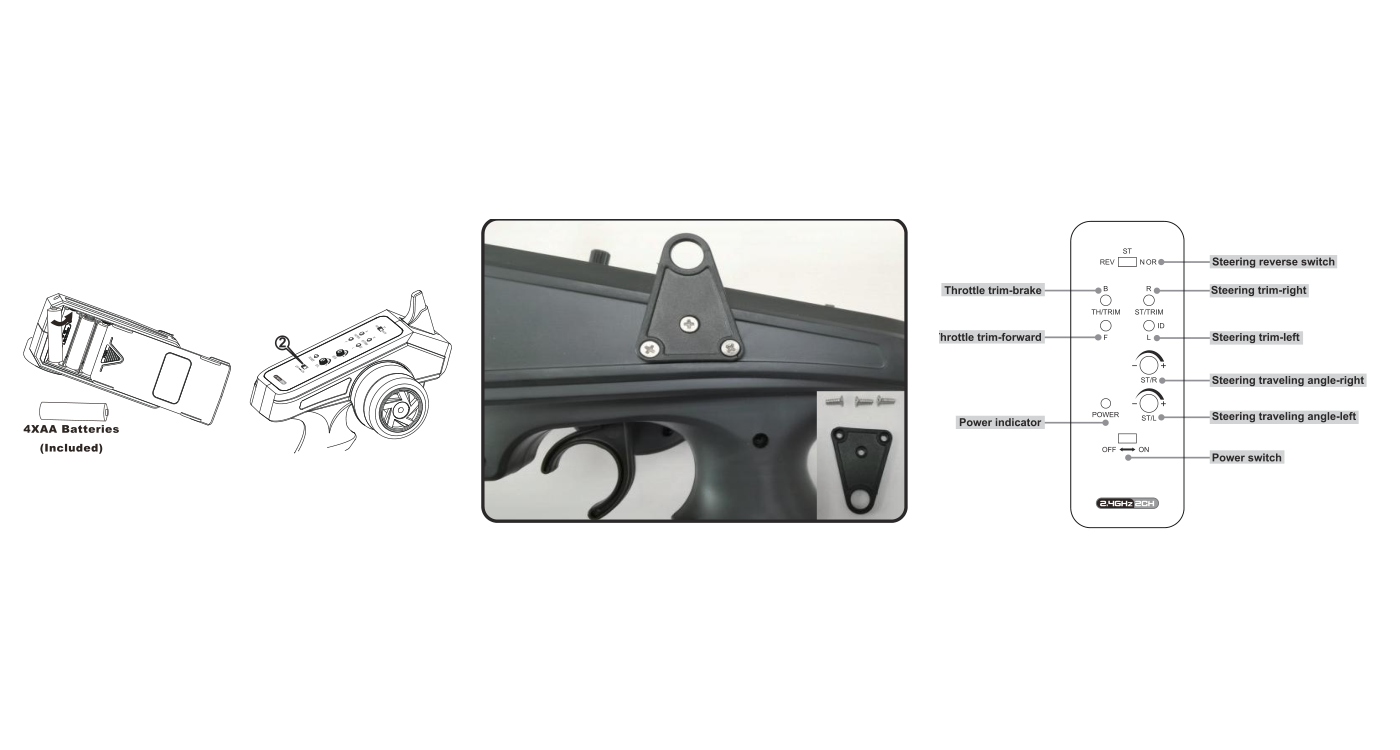

Baterie, závěs a ovládací prvky vysílače J2C96. (Obr. 1)

Nabíjení pohonného akumulátoru

Nebezpečí

Nabíjejte mimo model pod dohledem dospělé osoby na nehořlavém povrchu. Nabíjení nenechávejte bez dozoru. Použijte pouze nabíječ určený pro daný typ a počet článků. Akumulátor nikdy nezkratujte, nerozebírejte, nemačkejte ani nevhazujte do ohně. Poškozenou, nafouklou nebo nadměrně horkou sadu nepoužívejte. Po použití ji odpojte a opotřebené akumulátory odevzdejte k recyklaci.

1. Dodaný USB balanční nabíječ pro 2S Li-ion připojte k vhodnému USB zdroji. Červená LED svítí trvale.
2. Připojte nabíjecí konektor akumulátoru. Během nabíjení červená LED svítí a zelená bliká. Před prvním použitím sadu plně nabijte.
3. Nabíjení je dokončeno, když červená LED zhasne a zelená trvale svítí. Odpojte akumulátor a poté nabíječ.

Poznámka

PDF uvádí přibližně 4 hodiny pro plné nabití. Zároveň popisuje asi 80 % kapacity po 1,5 hodině a následně přibližně 3 hodiny nabíjení sníženým proudem. Tyto odhady nejsou shodné; řiďte se signalizací dokončení, nikoli pevným časem, a nabíjení stále sledujte.

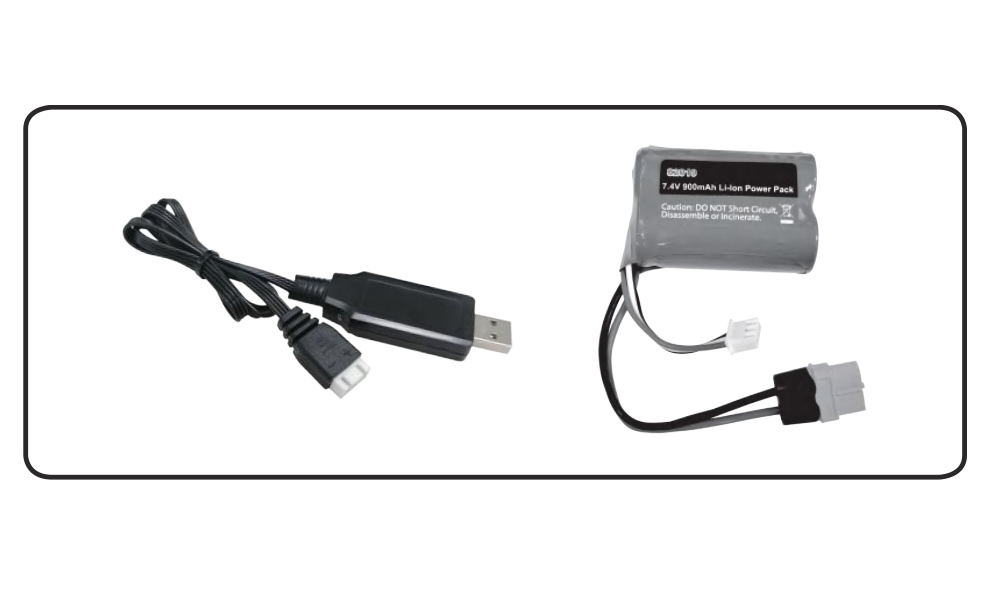

Akumulátor a signalizace příslušného USB nabíječe. (Obr. 2)

Vložení akumulátoru a uzavření krytu

1. S odpojeným akumulátorem položte loď na stojánek. Otočte zadní plastovou západku a sejměte horní kryt. Nabitou sadu upevněte dodaným páskem na levé straně, konektorem směrem k přídi.
2. Zkontrolujte chladicí hadičky a sací otvor na spodku trupu. Musí být průchodné, pevně připojené a nepoškozené; deformovaný vstup nebo ucpaná hadička mohou způsobit přehřátí a poškození motoru a regulátoru.
3. Před připojením sady k regulátoru zapněte vysílač ON. Spoušť ponechte v neutrálu a prostor lodního šroubu volný. Odpovídající konektory spojte bez násilí a se správnou polaritou.
4. Ověřte správné usazení pryžového těsnění v drážce. Kryt vraťte a zajistěte tak, aby neskřípl těsnění ani kabely.

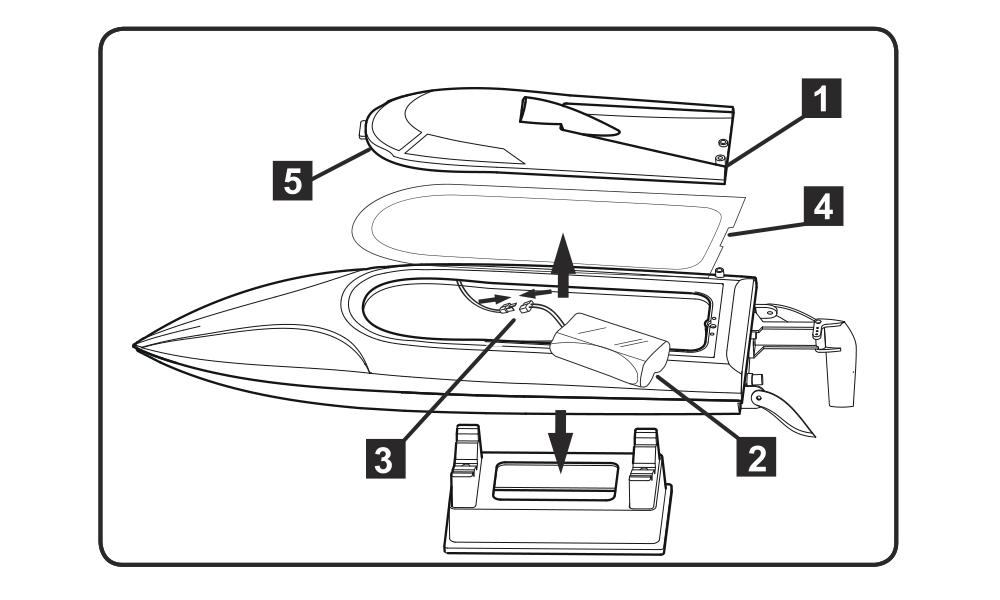

Poloha akumulátoru, západky krytu a těsnění. (Obr. 3)

Automatické párování

1. Během párování ponechte ostatní blízké vysílače a přijímače vypnuté. Není třeba stisknout párovací tlačítko.
2. Zapněte vysílač: jednou pípne a jeho kontrolka napájení bliká. Připojte akumulátor lodi: po úspěšném spárování vysílač dvakrát pípne a kontrolka svítí trvale.

Kontrola smyslu řízení, trimů a výchylek

1. Loď podepřete a uvolněte prostor lodního šroubu. Otočte volant doprava: odtoková hrana kormidla se musí vychýlit doprava, při povelu doleva doleva. Obrácený smysl opravte přepínačem ST REV/NOR a kontrolu zopakujte.
2. Pomocí ST/TRIM R/L nastavte kormidlo do neutrálu. Na vodě trim jemně dolaďte, aby loď s vycentrovaným volantem plula rovně.
3. Nastavte TH/TRIM B/F tak, aby se při uvolněné spoušti lodní šroub zastavil. Krátkým přitažením spouště ověřte reakci motoru; zkoušku nasucho omezte, protože vodní chlazení nepracuje.
4. Pravou a levou výchylku nastavujte zvlášť ovladači ST/R a ST/L. Každý má rozsah 0–100 %: zcela vlevo je 0 %, zcela vpravo 100 %. Začněte továrním nastavením a podle potřeby výchylku zmenšete; servo nesmí tlačit táhlo proti dorazu.

Boční ploutvičky a převrácení zpět

U Warrior V4 nastavte dodaným imbusovým klíčem boční ploutvičky přibližně na 45° vůči trupu. Tento model s trupem do V má funkci návratu z převrácené polohy: po převrácení přitáhněte spoušť plynu, aby se otočil zpět. Pokyn neplatí pro Smart Cat; společný návod tomuto katamaránu funkci převrácení zpět nepřisuzuje.

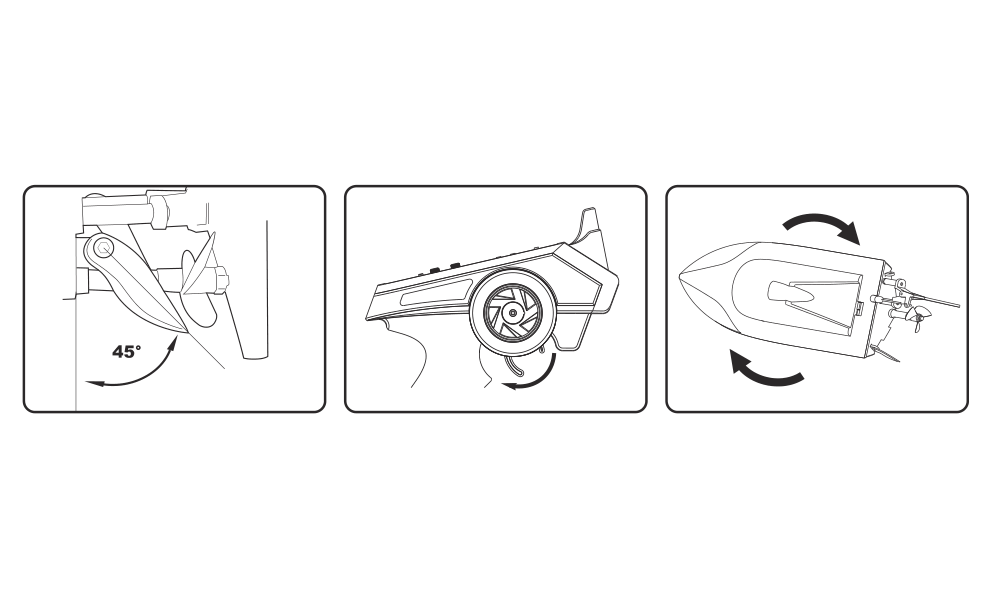

Nastavení bočních ploutviček trupu do V a znázornění převrácení zpět. (Obr. 4)

Vyplutí a návrat ke břehu

1. Před každou plavbou ověřte nabití, chladicí hadičky, těsnění krytu, správný smysl řízení, neutrál plynu a volný pohyb pohonu. Nejdříve zapněte vysílač, potom připojte loď a ještě před položením na vodu zkontrolujte ovládání.
2. Začněte poblíž břehu a rychlost zvyšujte postupně. Ponechte dostatečnou rezervu akumulátoru pro návrat. Uváděná doba plavby 8 min závisí na podmínkách a používání plynu.
3. Při výrazném zpomalení se ihned vraťte. Může se aktivovat podpěťová ochrana regulátoru; další plavba může sadu nadměrně vybít a nevratně poškodit. Začne-li se loď nezvykle pohupovat, vraťte se, odpojte akumulátor a vylijte případnou vodu z trupu.

Po každé plavbě

1. Nejprve odpojte akumulátor lodi, potom vypněte vysílač OFF. Po ukončení provozu vyjměte sadu z lodi a články z vysílače.
2. Sejměte horní kryt a před uložením nechte trup zcela vyschnout na teplém, suchém a větraném místě. Neuzavírejte vlhkost uvnitř.

S otevřeným krytem nechte pohon přibližně 15 min chladnout, než vložíte další nabitou sadu. PDF jinde uvádí 5–10 min; pro ochranu motoru použijte delší doporučenou dobu 15 min.

Mazání hnací hřídele

Po každých 2–3 jízdách vyjměte a namažte ohebnou i lodní hřídel voděodolným lodním mazivem. Mazání omezuje opotřebení a pomáhá utěsnit pouzdro hřídele proti vnikání vody. Před zahájením odpojte akumulátor.

1. Imbusovým klíčem 2 mm povolte 2 stavěcí šrouby spojky upevňující ohebnou hřídel. Hřídel s lodní hřídelí vytáhněte z pouzdra.
2. Hřídele namažte a namontujte v opačném pořadí. Oba šrouby spojky znovu dotáhněte a před připojením napájení ověřte volné otáčení pohonu.

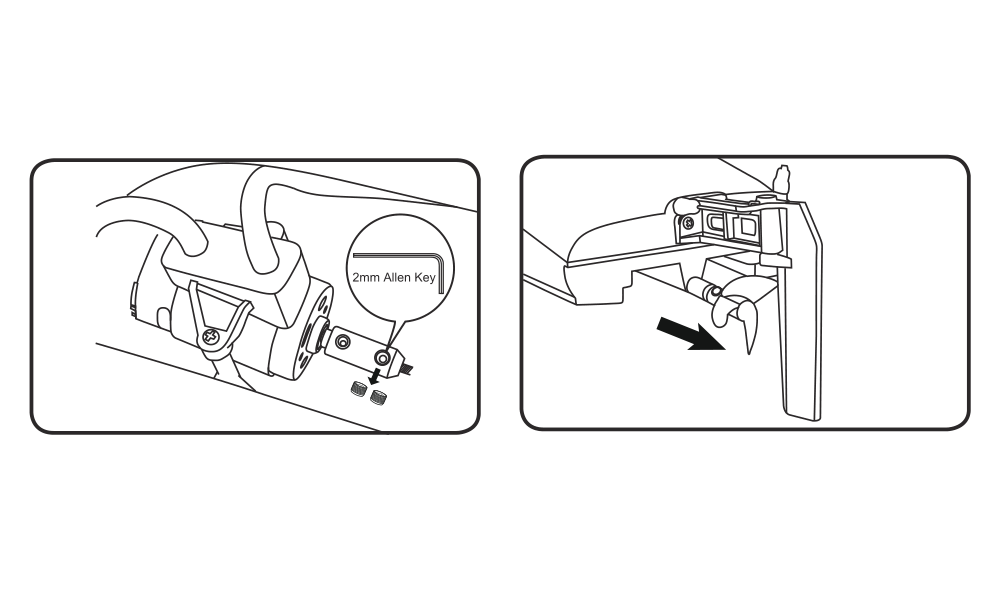

Spojka pohonu a vyjmutí hřídele pro mazání. (Obr. 5)

Příloha

Odstraňování potíží

Projev	Kontrola a náprava
Loď se nepohybuje	Doplňte chybějící baterie, opravte polaritu, vyměňte slabé články vysílače a nabijte pohonnou sadu. Ověřte spárování a zda není hřídel zablokovaná.
Nefunguje řízení nebo je malý dosah	Vyměňte slabé články vysílače, zkontrolujte akumulátor lodi a zopakujte párování mimo jiné zapnuté soupravy. Bezpečně se přibližte; při nespolehlivém řízení nepokračujte.

Náhradní díly

Níže jsou čísla dílů výrobce Joysway; nejde automaticky o katalogové kódy KAVAN. Před objednáním porovnejte verzi lodi a nechte prodejce potvrdit kompatibilitu.

Číslo dílu	Popis
82003	Hliníková spojka – Smart Cat
82004A	Ohebná hřídel – Warrior V4
82004B	Ohebná hřídel – Smart Cat
82006	Sada kormidla
82007	Sada bočních ploutviček – Warrior V4
82014	Motor 390 – Smart Cat
82019	7,4 V 800 mAh Li-ion, XT60
82034	Hliníková spojka – Warrior V4
82055	Převodovka bez kovového kola – Warrior V4
93011	Dvoulisté nylonové lodní šrouby P1,4×30 mm, 2 ks – Smart Cat
810608	2kanálový vysílač J2C96 2,4 GHz
820301	Motor 390 s kovovým kolem – Warrior V4
820303	9g servo kormidla, kabel 235 mm
820306	2S USB balanční nabíječ
820506	Dvoulisté nylonové lodní šrouby P1,4×35 mm, otvor Ø3,0 mm, 2 ks – Warrior V4
820602	Sada přijímače a regulátoru – Warrior V4 / Smart Cat
820603	Kryt a pryžové těsnění – Warrior V4
820804	Sada plastových západek krytu – Smart Cat
820806	Kryt a pryžové těsnění – Smart Cat
820909	Sada plastových západek krytu – Warrior V4

Servis a likvidace

Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.

Rádiové upozornění v původním návodu

Původní návod uvádí shodu s FCC Part 15: zařízení nesmí způsobovat škodlivé rušení a musí přijímat rušení včetně takového, které může vyvolat nežádoucí činnost. Upozorňuje, že neschválené úpravy mohou zrušit oprávnění k provozu. Toto americké upozornění není EU prohlášením o shodě.
