Joysway Bullet V4 / Big Storm - Návod k obsluze

4ST308301V4

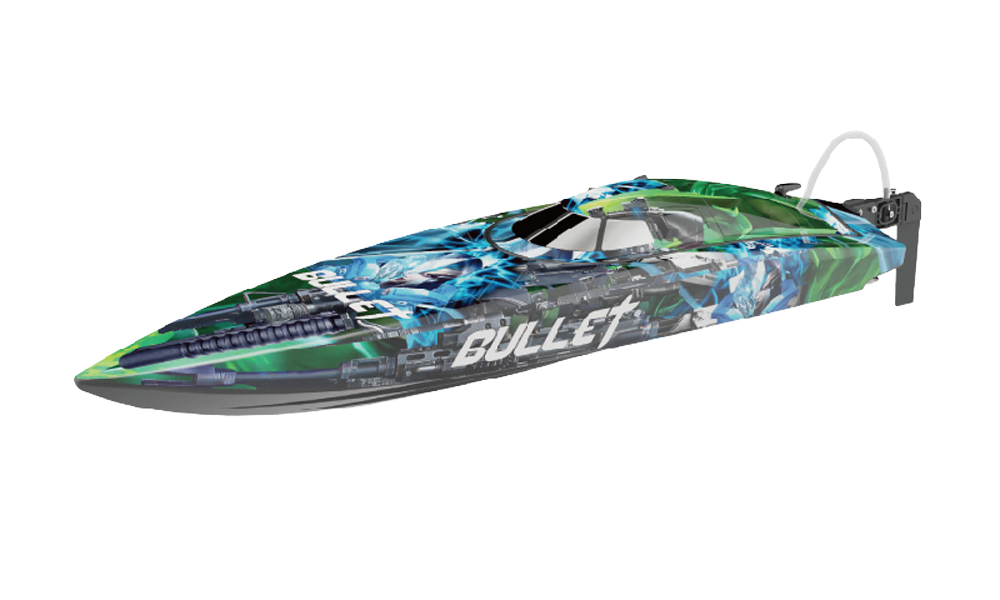

Bullet V4

4ST308303

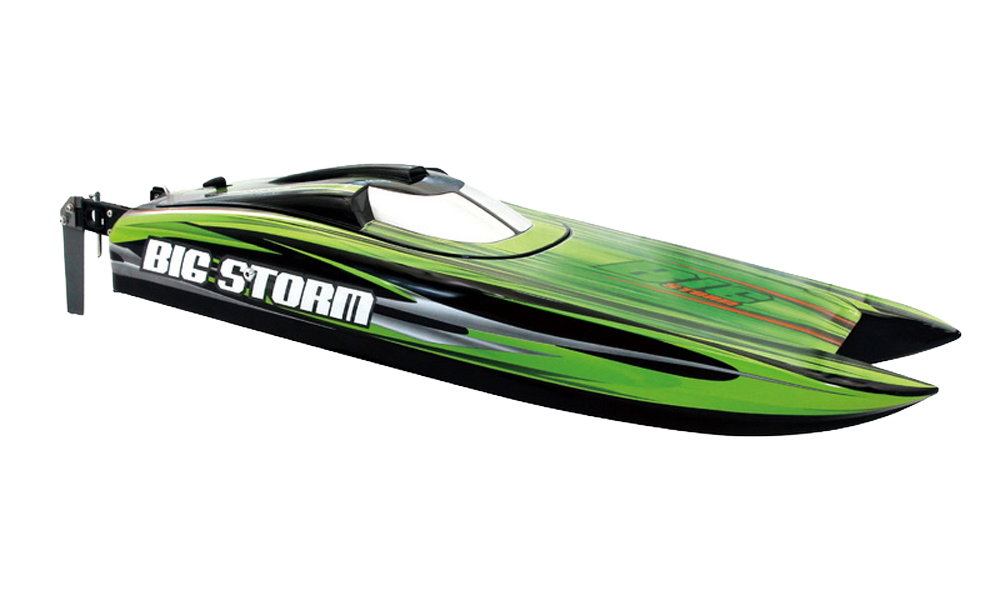

Big Storm

Úvod

Tyto továrně sestavené rychlostní čluny používají vodou chlazený střídavý pohon a proporcionální řízení i plyn. Před první jízdou dokončete níže uvedenou přípravu. Společné postupy jsou sloučeny; rozdíly jsou výslovně označeny názvem modelu.

Technické údaje

Parametr	Bullet V4	Big Storm
Model výrobce	8301V4	8303
Celková délka	730 mm	730 mm
Šířka	180 mm	209 mm
Rychlost	>60 km/h	>60 km/h

Parametr	Popis
Motor	BL2815
Vodou chlazený regulátor s BEC	60 A
Servo kormidla	37 g
Ohebná hřídel	Ø4 mm
Lodní šroub	3listý kovový lodní šroub – Ø37 mm × 1,4
Doporučený pohonný akumulátor	2× 2S LiPo 7,4 V 4000 mAh ≥35C; XT60

Bezpečnostní pokyny

Nebezpečí

Tento rychlý model není hračka. Dodaný návod dovoluje samostatný provoz pouze osobám starším 15 let. Přečtěte celý návod a před každou plavbou vyzkoušejte dosah RC soupravy. Ruce a oděv držte mimo lodní šroub; před prací na pohonu odpojte pohonný akumulátor. Kovové díly mohou být ostré a motor zůstává po jízdě horký.

Model používejte pouze ve sladké vodě na volné vodní ploše mimo dosah plavců, lidí, zvířat a vodních rostlin. Neplujte ve stísněném prostoru, za deště ani při bouřce. Při blesku nebo hřmění provoz ukončete a model bezpečně odpojte.

Nebezpečí

Pro model nikdy nevstupujte do hluboké vody ani silného proudu. Při ztrátě řízení nejprve zvedněte vysílač a zkuste obnovit spojení. Model vyzvedněte bezpečným způsobem ze břehu; neohrožujte sebe ani jiné osoby.

Pozor

Nabíjejte mimo model pod dohledem dospělé osoby na nehořlavém povrchu. Nabíjení nenechávejte bez dozoru. Použijte pouze nabíječ určený pro daný typ a počet článků. Akumulátor nikdy nezkratujte, nerozebírejte, nemačkejte ani nevhazujte do ohně. Poškozenou, nafouklou nebo nadměrně horkou sadu nepoužívejte. Po použití ji odpojte a opotřebené akumulátory odevzdejte k recyklaci.

Obsah a potřebné vybavení

Součástí je trup s motorem, regulátorem a servem, pistolový vysílač RTR, nenamontované kovové kormidlo a lodní šroub, volitelné plastové nouzové kormidlo, stojánek s pěnovými opěrkami, balónek přijímače s páskou, 2 konektory XT60 s bužírkou a imbusy 2 mm a 2,5 mm. Doplňte klíče 5,5 mm a 7 mm, 4 AA články vysílače, 2 doporučené sady a vhodný nabíječ LiPo s balancerem. Akumulátory ani nabíječ nejsou součástí.

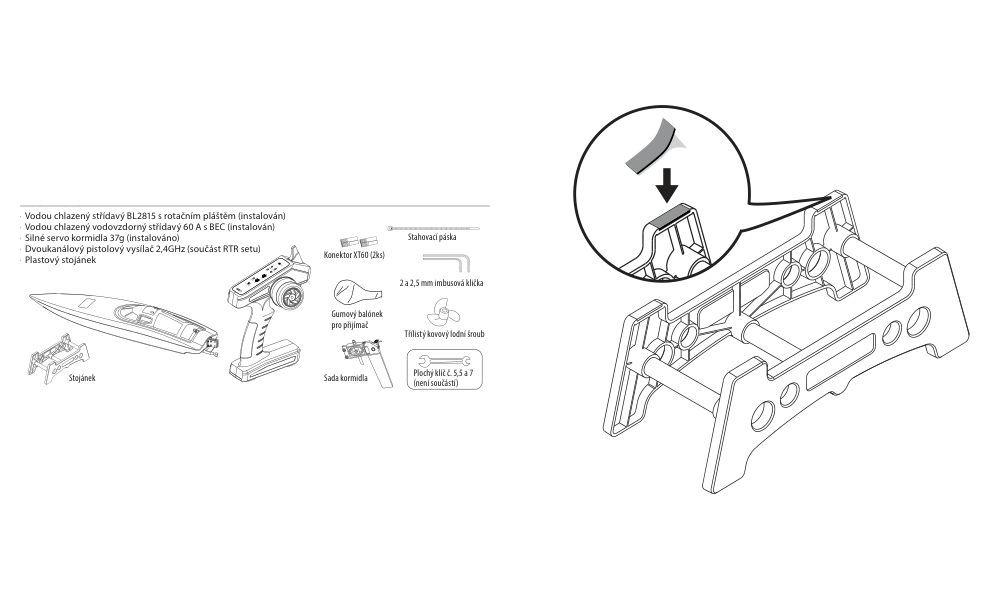

Obsah setu a potřebné nářadí. (Obr. 1)

Hlavní část

Stojánek a příprava

Spojte čela stojánku pomocí 3 ABS trubek. Na horní opěrné plochy nalepte pěnové podložky chránící trup. Při práci loď bezpečně podepřete a ponechte akumulátor odpojený.

Použijte nabíječ LiPo s balancerem pro předepsaný počet článků. Při montáži dodaného silového konektoru dodržte polaritu regulátoru: červená je kladná (+), černá záporná (−). Pájení provádějte pouze s odpovídajícími znalostmi; každý spoj izolujte a zabraňte zkratu. Řiďte se návody akumulátoru a nabíječe.

Montáž lodního šroubu a kormidla

1. S odpojenými oběma akumulátory povolte matici lodního šroubu klíčem 7 mm. Nasaďte šroub, vraťte matici a dotáhněte ji.
2. Držák kormidla zasuňte do závěsu upevněného na trupu. Zajistěte 2 šrouby M3 a maticemi M3 pomocí imbusu 2,5 mm a klíče 5,5 mm. Závěs Big Storm je záměrně posunut vpravo od podélné osy trupu.
3. Chladicí hadičku nasaďte na sací hrdlo kormidla. Povolte šroub koncovky na páce kormidla a zasuňte táhlo. Po zapnutí RC soupravy a vycentrování řízení nastavte kormidlo rovně a šroub dotáhněte; před další montáží znovu odpojte napájení.

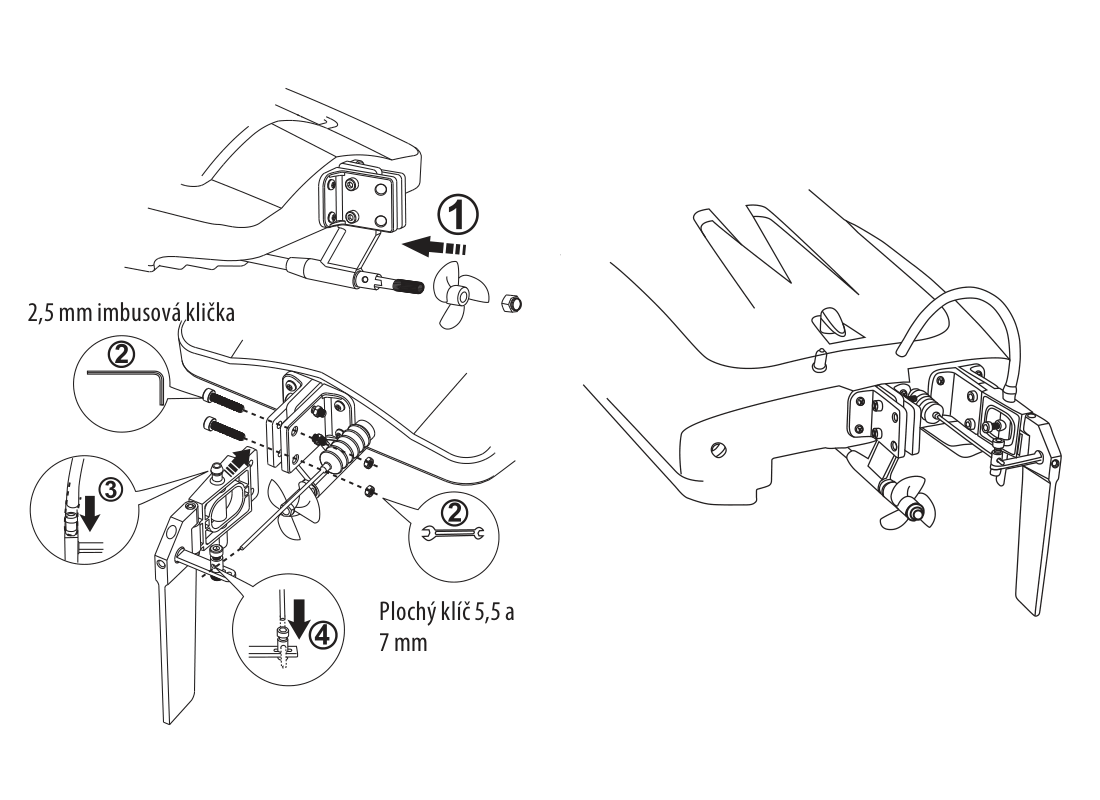

Montáž šroubu, závěsu kormidla a táhla; vyosení Big Storm. (Obr. 2)

Volitelné nouzové kormidlo

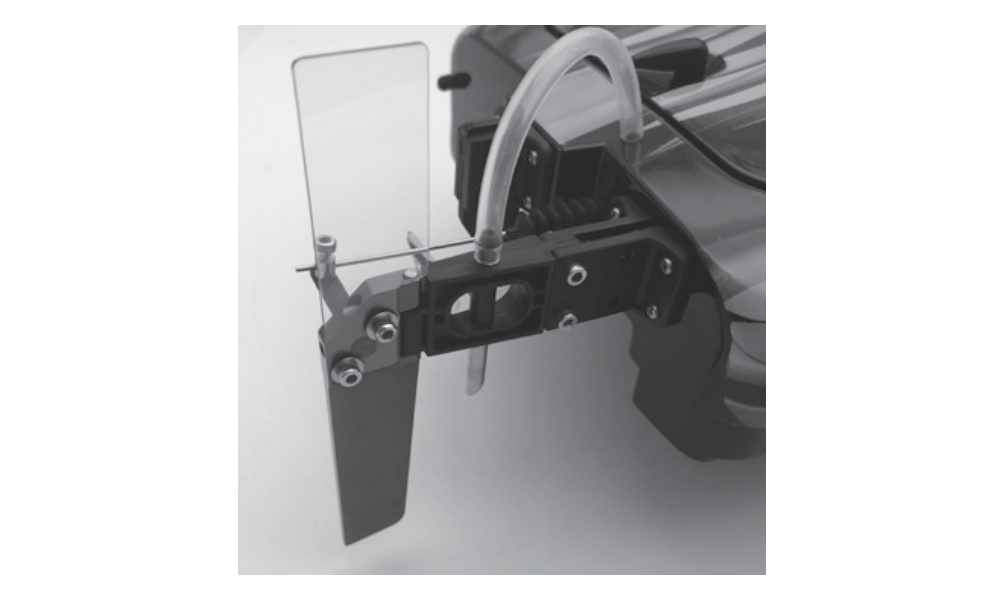

Bullet V4 / Big Storm: dodané plastové nouzové kormidlo přišroubujte 2 šrouby k běžnému kormidlu podle obrázku. Po převrácení může pomocné kormidlo a lodní šroub pracující ve vzduchu umožnit omezené řízení ke břehu. Nejde o systém převrácení zpět ani důvod k plavbě za silného větru či velkých vln.

Upevnění nouzového kormidla. (Obr. 3)

Vysílač a přijímač

1. Do rukojeti vysílače vložte 4 alkalické AA články nebo nabité NiMH akumulátory podle vyznačené polarity. Zapněte ON: má svítit červená kontrolka. Vysílač není vodovzdorný; chraňte jej před vodou.
2. Zkontrolujte zapojení přijímače: servo kormidla do kanálu 1, regulátor do kanálu 2. BEC regulátoru napájí přijímač jeho kabelem; samostatný přijímačový akumulátor není třeba. Přijímač vložte do dodaného gumového balónku a otvor okolo vodičů stáhněte dodanou páskou nebo gumovým okem.

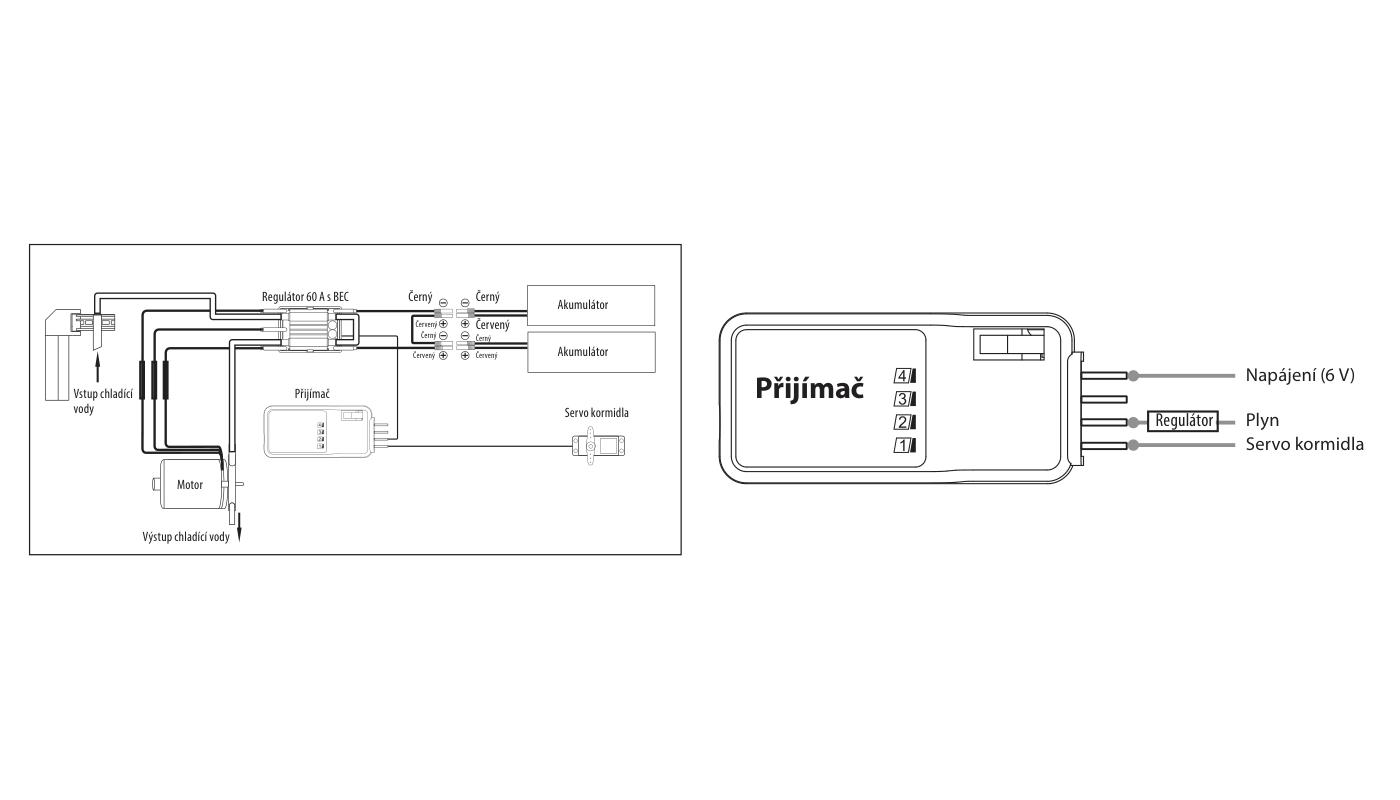

Silové zapojení, připojení přijímače a vedení chladicí vody. (Obr. 4)

Vložení akumulátoru a utěsnění krytu

Pozor

Použijte 2 shodné sady 2S 7,4 V 4000 mAh ≥35C zapojené do série stávajícím dvojitým vedením XT60 regulátoru, celkem tedy 4S. Každou sadu nabíjejte zvlášť se správným nastavením balanceru. Sériové zapojení nezaměňujte za paralelní ani nepřipojujte sadu 4S do každého konektoru.

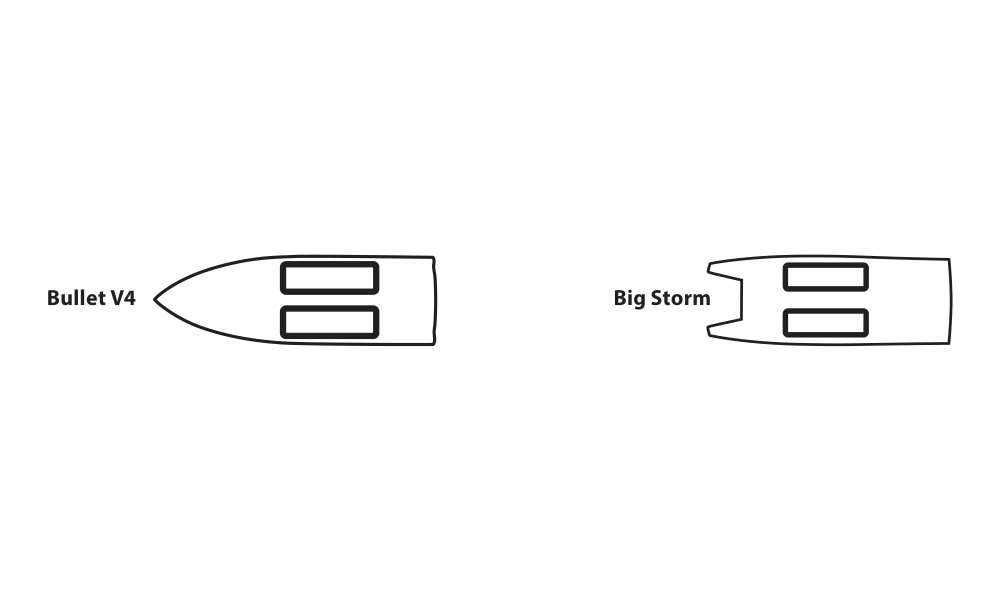

1. Umístěte 2 sady vedle sebe na určená lože k továrním dorazům a upevněte suchými zipy. Obrázek ukazuje orientaci podél trupu. Dorazy neposouvejte; určují správnou polohu těžiště.

2. Zapněte vysílač s plynem v neutrálu a potom připojte pohonný akumulátor k regulátoru. Před utěsněním krytu dokončete níže uvedené párování a kontrolu ovládání.

3. Zkontrolujte těsnění po celém obvodu přístupového otvoru. Kryt nasaďte bez přiskřípnutí vodičů a zajistěte všechny zámky. Po připojení akumulátoru a kontrole ovládání před vyplutím utěsněte celý obvod krytu voděodolnou páskou.

Polohy akumulátorů, zámky krytu a obvodové utěsnění. (Obr. 5)

Párování a zapnutí

RC souprava RTR bývá spárovaná z výroby. Znovu párujte jen v případě potřeby: červená LED přijímače znamená nenavázané spojení.

1. Vysílač a přijímač ponechte do 1 m od sebe, bez jiného zapnutého 2,4GHz vysílače v okruhu 10 m. Plyn ponechte v neutrálu a nejdříve zapněte vysílač.
2. Pohonný akumulátor připojte k regulátoru, který napájí přijímač. Stiskněte tlačítko BIND na přijímači. Trvale svítící zelená LED potvrzuje spárování. Pokud zelená stále bliká, postup zopakujte.
3. Při běžném zapnutí počkejte na 3 pípnutí regulátoru a potom zkontrolujte ovládání. Při vypínání nejprve odpojte akumulátor lodi a nakonec vypněte vysílač. Nepoužívanou loď nikdy nenechávejte s připojeným pohonným akumulátorem.

Kontrola smyslu řízení, trimů a výchylek

1. Loď podepřete a uvolněte prostor lodního šroubu. Otočte volant doprava: odtoková hrana kormidla se musí vychýlit doprava, při povelu doleva doleva. Obrácený smysl opravte přepínačem ST REV/NOR a kontrolu zopakujte.
2. Pomocí ST/TRIM R/L nastavte kormidlo do neutrálu. Na vodě trim jemně dolaďte, aby loď s vycentrovaným volantem plula rovně.
3. Nastavte TH/TRIM B/F tak, aby se při uvolněné spoušti lodní šroub zastavil. Krátkým přitažením spouště ověřte reakci motoru; zkoušku nasucho omezte, protože vodní chlazení nepracuje.
4. Pravou a levou výchylku nastavujte zvlášť ovladači ST/R a ST/L. Každý má rozsah 0–100 %: zcela vlevo je 0 %, zcela vpravo 100 %. Začněte továrním nastavením a podle potřeby výchylku zmenšete; servo nesmí tlačit táhlo proti dorazu.

Při pohledu zezadu se musí lodní šroub při přidání plynu otáčet proti směru hodinových ručiček. Zkoušku motoru nasucho omezte na minimum, protože vodní chlazení nepracuje. Před vyplutím zkontrolujte řízení a dosah RC soupravy.

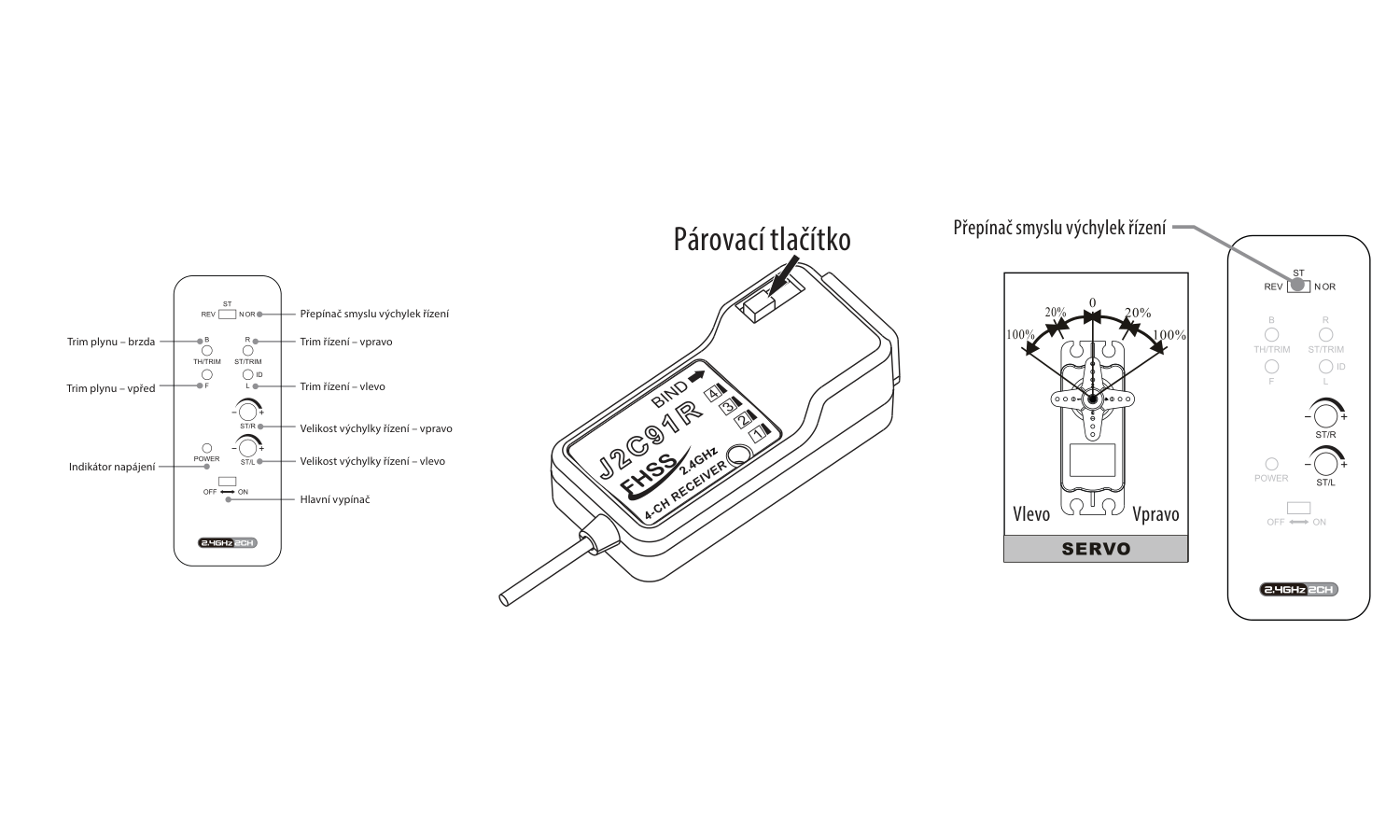

Ovladače vysílače a párovací tlačítko. (Obr. 6)

Údaje regulátoru a kalibrace plynu

Parametr	Popis
Trvalý / špičkový proud	60 / 70 A (10 s)
BEC	5 V / 2 A
Rozsah napájení regulátoru	2–4S LiPo / 7,2 V NiMH
Tepelné vypnutí motoru	>120 °C
Vypnutí na článek LiPo	3,2 V

Nebezpečí

Kalibrace začíná s nastaveným plným plynem. Před postupem sejměte lodní šroub, loď zajistěte a držte se mimo pohon. Motor ponechte zapojený, aby byly slyšet tóny regulátoru.

1. Držte plný plyn a zapněte vysílač. Připojte pohonný akumulátor k regulátoru.
2. Po 4 vysokých tónech uvolněte spoušť do neutrálu. Po 3 tónech akumulátor odpojte.
3. Znovu připojte s plynem v neutrálu a ověřte běžný start; před vrácením lodního šroubu opět odpojte. Kalibraci opakujte pouze po výměně vysílače, přijímače nebo regulátoru.

Plavba a podpěťová ochrana

Před vyplutím prohlédněte všechny chladicí hadičky a vstup vody. Odstraňte nečistoty a vyměňte poškozené či přehnuté hadičky; výpadek chlazení může poškodit motor a regulátor. Začněte poblíž břehu a rychlost zvyšujte postupně. Vraťte se, jakmile začne klesat maximální rychlost.

Pozor

Regulátor vypne motor při 3,2 V na článek LiPo. Pokud k tomu dojde, vraťte spoušť do neutrálu pro restart a poté přidejte jen tolik plynu, abyste pomalu dopluli ke břehu. Běžnou plavbu ukončujte před vypnutím. Opakované restarty mohou akumulátor hluboce vybít a trvale poškodit.

Začne-li loď nezvykle poskakovat, mohla do trupu proniknout voda. Ihned se vraťte, odpojte akumulátor, sejměte kryt a trup vylijte a vysušte.

Po plavbě a skladování

1. Nejprve odpojte pohonný akumulátor a potom vypněte vysílač OFF. Vyjměte akumulátor lodi i články vysílače.
2. Sejměte kryt a těsnění, vytřete vlhkost a trup ponechte otevřený na teplém suchém místě až do úplného vyschnutí. Vyjímatelné těsnění skladujte zvlášť v uzavřeném plastovém sáčku ve tmě, aby zůstalo pružné.

Před vložením další nabité sady nechte motor s otevřeným krytem 5–10 min vychladnout. Nepřetržitý provoz motor přehřívá a zvyšuje opotřebení.

Mazání ohebné hřídele

Hřídel a kluznou vložku mažte po každých 2–3 jízdních dnech; při mnoha jízdách po každém jízdním dni. Mazivo omezuje opotřebení a pomáhá utěsnit průnik vody kolem hřídele.

1. Před rozebráním pohonu odpojte všechny pohonné akumulátory.

2. Spojku motoru a hřídele povolte 2mm imbusovým klíčem.

3. Vytáhněte ohebnou hřídel a otřete ji čistým měkkým hadříkem. Na hřídel a kluznou vložku naneste voděodolnou vazelínu určenou pro RC lodě.

4. Vnitřek teflonové trubice důkladně vysušte a hřídel vraťte. Před dotažením spojky stejným nářadím ponechte mezi teflonovou podložkou a kovovým unašečem lodního šroubu mezeru 0,5 mm. Tato vůle je nezbytná.

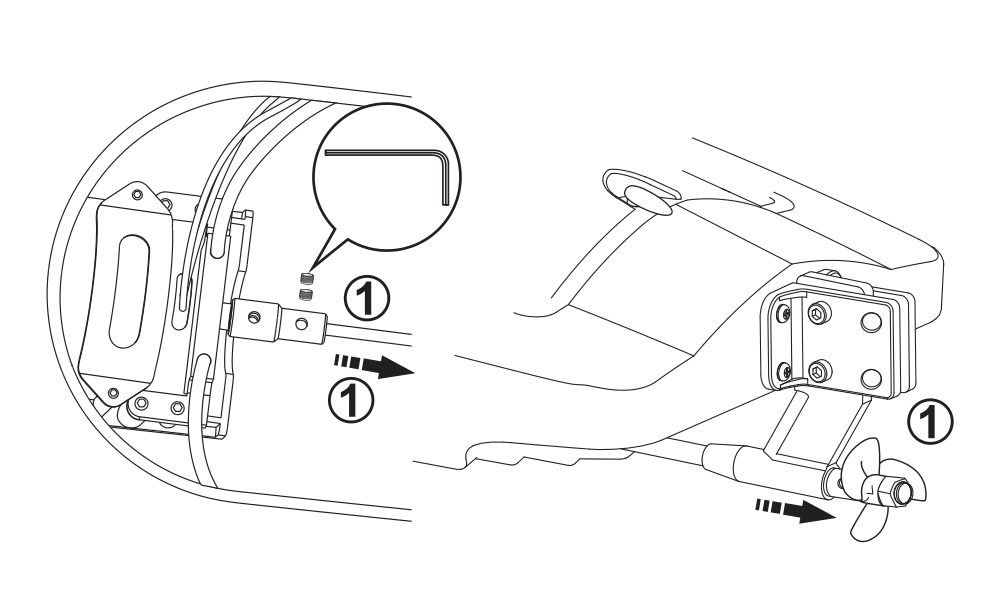

Demontáž spojky a vůle unašeče lodního šroubu 0,5 mm. (Obr. 7)

Příloha

Náhradní díly

Katalogové číslo	Popis
83002	Těsnění krytu – Bullet; 2×
83013	Sada kovového kormidla
83014	Servo kormidla – 37 g
83016	Vidlička kormidla – 2×
83018	Sada plastového závěsu kormidla
93017	Průchodka táhla kormidla – 2×
930518	Vysílač – J2C93; 2,4 GHz
930519	Přijímač – J2C91R; 2,4 GHz
830117	Vodou chlazené lože motoru – BL2815
830107	Střídavý motor – BL2815
830108	Spojka hřídele – Ø4 mm; BL2815
830109	Sada ohebné hřídele – Ø4 mm; Bullet V3
830110	Sada držáku lodní hřídele
830111	Táhlo kormidla – Bullet V3
610212	Nabíječ s balancerem – 2S/3S; EU
830124	Vodou chlazený střídavý regulátor s BEC – 2× XT60
830125	LiPo 7,4 V 4000 mAh 35C; XT60
830123	3listý kovový lodní šroub – Ø37 mm × 1,4
83004	Těsnění krytu – Big Storm; 2×
830202	Sada ohebné hřídele – Ø4 mm; Big Storm
830203	Táhlo kormidla – Big Storm

Technické údaje RC soupravy

Parametr	Popis
Kanály: vysílač / přijímač	2 / 4
Frekvence / systém	2400–2483,5 MHz / FHSS
Maximální vyzářený výkon vysílače	<20 dBm
Napájení vysílače	4× AA
Rozsah napájení přijímače	4,8–6,0 V

Původní informace o shodě, recyklaci a záruce

Poznámka

Následující text zachycuje dodaný starší návod. Odpovědnou společnost, aktuální prohlášení a záruční znění musí před zveřejněním potvrdit člověk.

Zdroj uvádí, že JOYSWAY HOBBY (HK) Ltd. prohlašuje uvedené modely s RC soupravou a dodávaná zařízení za shodné se směrnicí 2014/53/EU. Úplné prohlášení odkazuje na Joysway a původní stránku prohlášení a uvádí použití 2,4GHz zařízení v celé EU bez individuální registrace nebo schvalování.

Pokyn WEEE ve zdroji uvádí směrnici 2012/19/EU: elektrická zařízení označená přeškrtnutou popelnicí patří do odděleného sběru či recyklačního zařízení, nikoli do domácího odpadu. Popisuje bezplatný sběr a bezpečnou recyklaci jako příspěvek k ochraně prostředí.

Původní záruka PELIKAN DANIEL nabízí bezplatnou záruční opravu dodaného výrobku do 24 měsíců. Vylučuje přirozené opotřebení silně zatížených modelářských dílů včetně serv a převodů a poškození nesprávnou instalací, hrubým či nesprávným zacházením, havárií nebo neautorizovanou opravou či úpravou. Pohyblivé díly mohou kvůli opotřebení vyžadovat výměnu. Návod varuje před vysokými a nízkými teplotami, vlhkostí, prachem a dlouhodobým přímým sluncem. Reklamace i záruční a pozáruční opravy směřuje do prodejny, kde byl výrobek zakoupen. Země výroby: Čína.
