Joysway Rocket V2 / Monster / Mad Flow V3 - Návod k obsluze

4ST308651V2

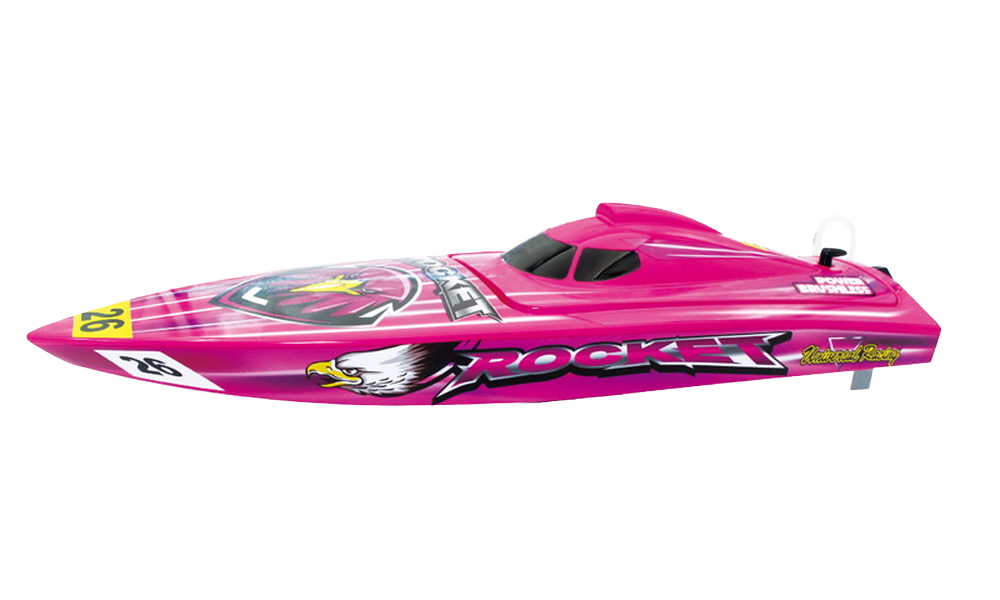

Rocket V2

4ST308654

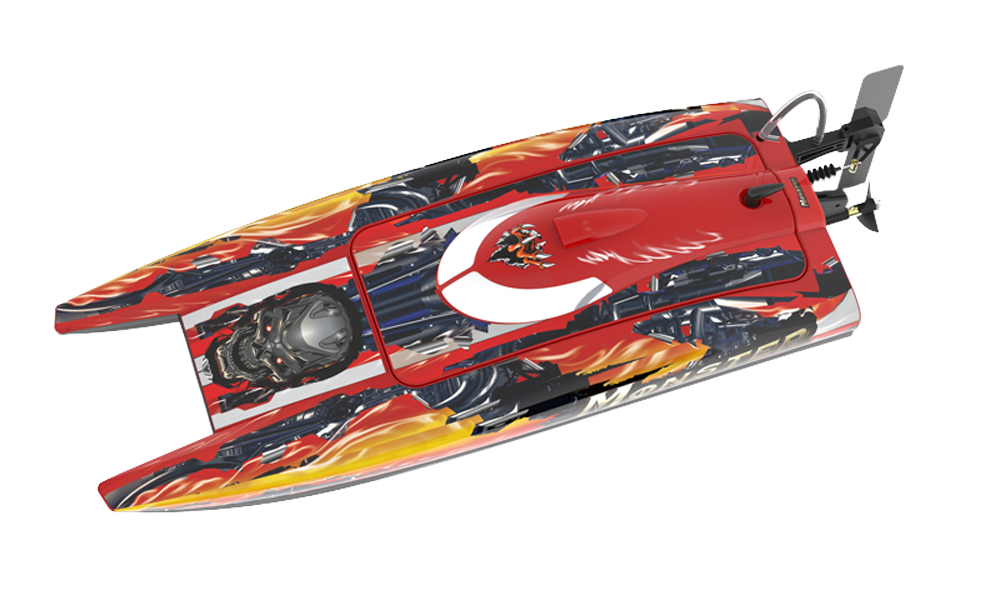

Monster

4ST308653V3

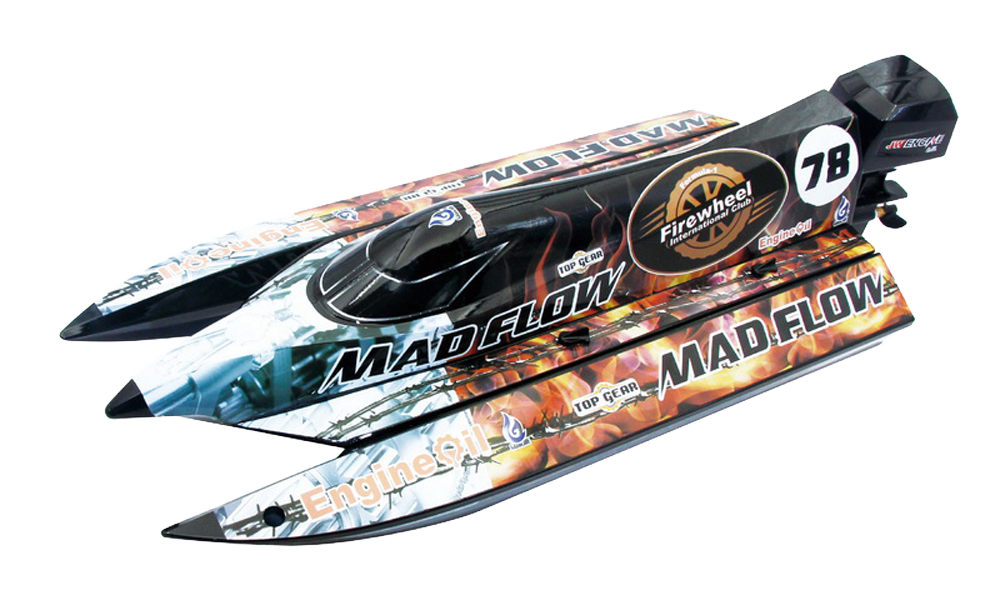

Mad Flow V3

Úvod

Tyto továrně sestavené rychlostní čluny používají vodou chlazený střídavý pohon a proporcionální řízení i plyn. Před první jízdou dokončete níže uvedenou přípravu. Společné postupy jsou sloučeny; rozdíly jsou výslovně označeny názvem modelu.

Technické údaje

Parametr	Rocket V2	Monster	Mad Flow V3
Model výrobce	8651V2	8654	8653V3
Celková délka	620 mm	570 mm	590 mm
Šířka	155 mm	195 mm	230 mm
Rychlost	>55 km/h	>55 km/h	>55 km/h

Parametr	Popis
Motor	D2842
Vodou chlazený regulátor s BEC	30 A
Servo kormidla	9 g; kovové převody
Ohebná hřídel	Ø3 mm
Lodní šroub	2listý plastový lodní šroub – Ø35 mm × 1,4
Doporučený pohonný akumulátor	3S LiPo 11,1 V 2200 mAh ≥35C; XT60

Bezpečnostní pokyny

Nebezpečí

Tento rychlý model není hračka. Dodaný návod dovoluje samostatný provoz pouze osobám starším 15 let. Přečtěte celý návod a před každou plavbou vyzkoušejte dosah RC soupravy. Ruce a oděv držte mimo lodní šroub; před prací na pohonu odpojte pohonný akumulátor. Kovové díly mohou být ostré a motor zůstává po jízdě horký.

Model používejte pouze ve sladké vodě na volné vodní ploše mimo dosah plavců, lidí, zvířat a vodních rostlin. Neplujte ve stísněném prostoru, za deště ani při bouřce. Při blesku nebo hřmění provoz ukončete a model bezpečně odpojte.

Nebezpečí

Pro model nikdy nevstupujte do hluboké vody ani silného proudu. Při ztrátě řízení nejprve zvedněte vysílač a zkuste obnovit spojení. Model vyzvedněte bezpečným způsobem ze břehu; neohrožujte sebe ani jiné osoby.

Pozor

Nabíjejte mimo model pod dohledem dospělé osoby na nehořlavém povrchu. Nabíjení nenechávejte bez dozoru. Použijte pouze nabíječ určený pro daný typ a počet článků. Akumulátor nikdy nezkratujte, nerozebírejte, nemačkejte ani nevhazujte do ohně. Poškozenou, nafouklou nebo nadměrně horkou sadu nepoužívejte. Po použití ji odpojte a opotřebené akumulátory odevzdejte k recyklaci.

Obsah a potřebné vybavení

Součástí je loď s motorem, regulátorem, servem a lodním šroubem, pistolový vysílač RTR, náhradní šroub, stojánek s pěnovými opěrkami, balónek přijímače s páskou, konektor XT60 s bužírkou a imbusy 2 mm a 2,5 mm. Mad Flow V3 má navíc imbus 1,5 mm; těsnicí páska je dodána pouze s Rocket V2 a Monster. Doplňte 2 ploché klíče 8 mm pro údržbu hřídele, 4 AA články vysílače, doporučenou sadu a vhodný nabíječ LiPo s balancerem. Akumulátor ani nabíječ nejsou součástí.

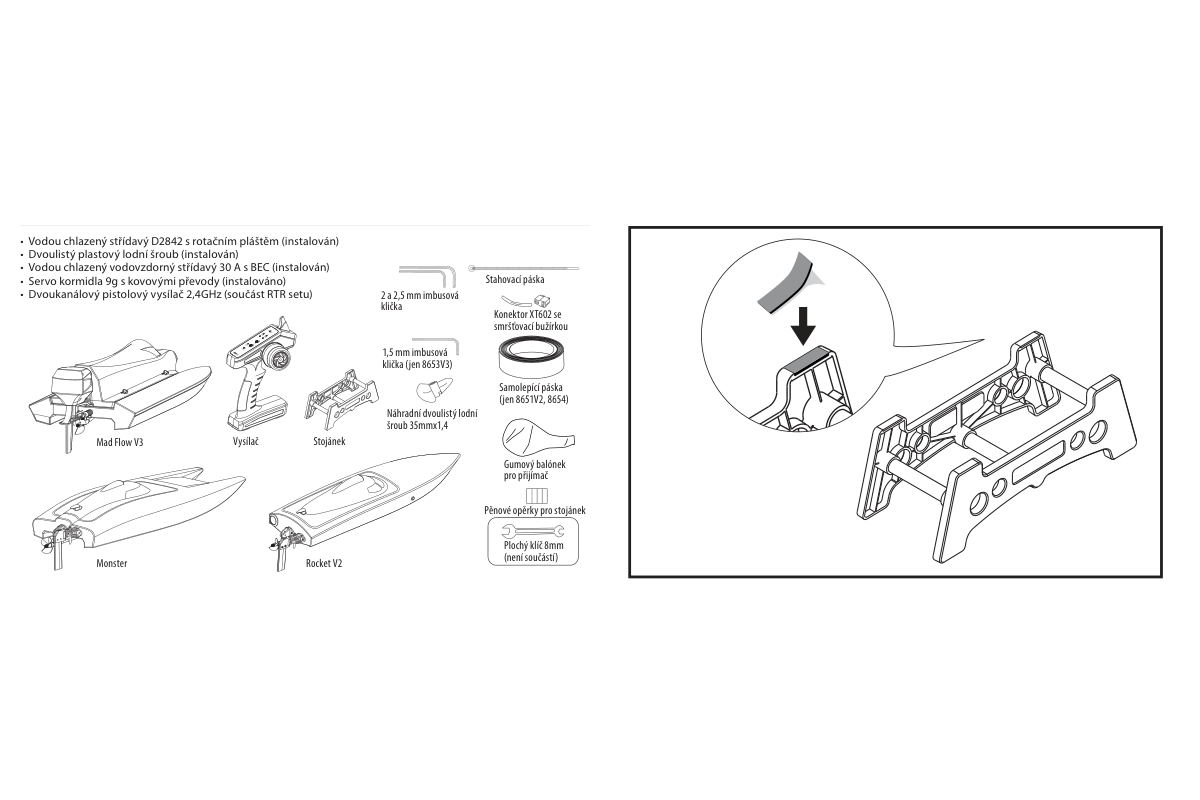

Obsah setu a potřebné nářadí. (Obr. 1)

Hlavní část

Stojánek a příprava

Spojte čela stojánku pomocí 3 ABS trubek. Na horní opěrné plochy nalepte pěnové podložky chránící trup. Při práci loď bezpečně podepřete a ponechte akumulátor odpojený.

Použijte nabíječ LiPo s balancerem pro předepsaný počet článků. Při montáži dodaného silového konektoru dodržte polaritu regulátoru: červená je kladná (+), černá záporná (−). Pájení provádějte pouze s odpovídajícími znalostmi; každý spoj izolujte a zabraňte zkratu. Řiďte se návody akumulátoru a nabíječe.

Volitelné nouzové kormidlo

Monster: dodané plastové nouzové kormidlo přišroubujte 2 šrouby k běžnému kormidlu podle obrázku. Po převrácení může pomocné kormidlo a lodní šroub pracující ve vzduchu umožnit omezené řízení ke břehu. Nejde o systém převrácení zpět ani důvod k plavbě za silného větru či velkých vln.

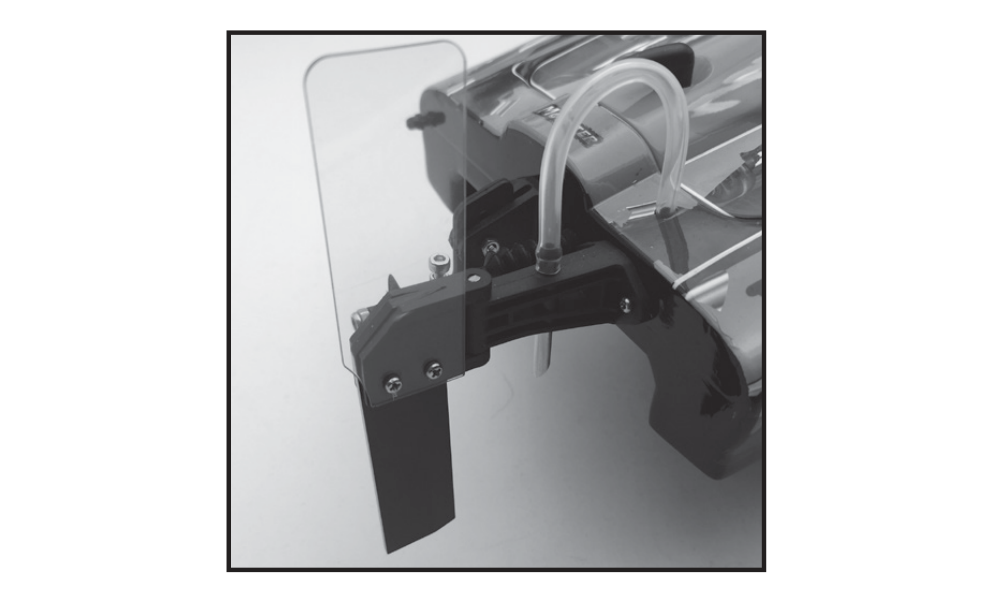

Upevnění nouzového kormidla. (Obr. 2)

Zaplavovací komora a převrácení zpět

Rocket V2 / Mad Flow V3: při převrácení se levá zaplavovací komora naplní a posune těžiště tak, že se loď otočí zpět. Plyn ponechte v neutrálu a počkejte, až se komora naplní. Po návratu do normální polohy přidejte plyn, aby voda vytekla otvorem na zádi. Otvory komory a odvzdušnění udržujte volné. Návrat není zaručen za všech podmínek; v případě potřeby použijte bezpečné vyzvednutí ze břehu.

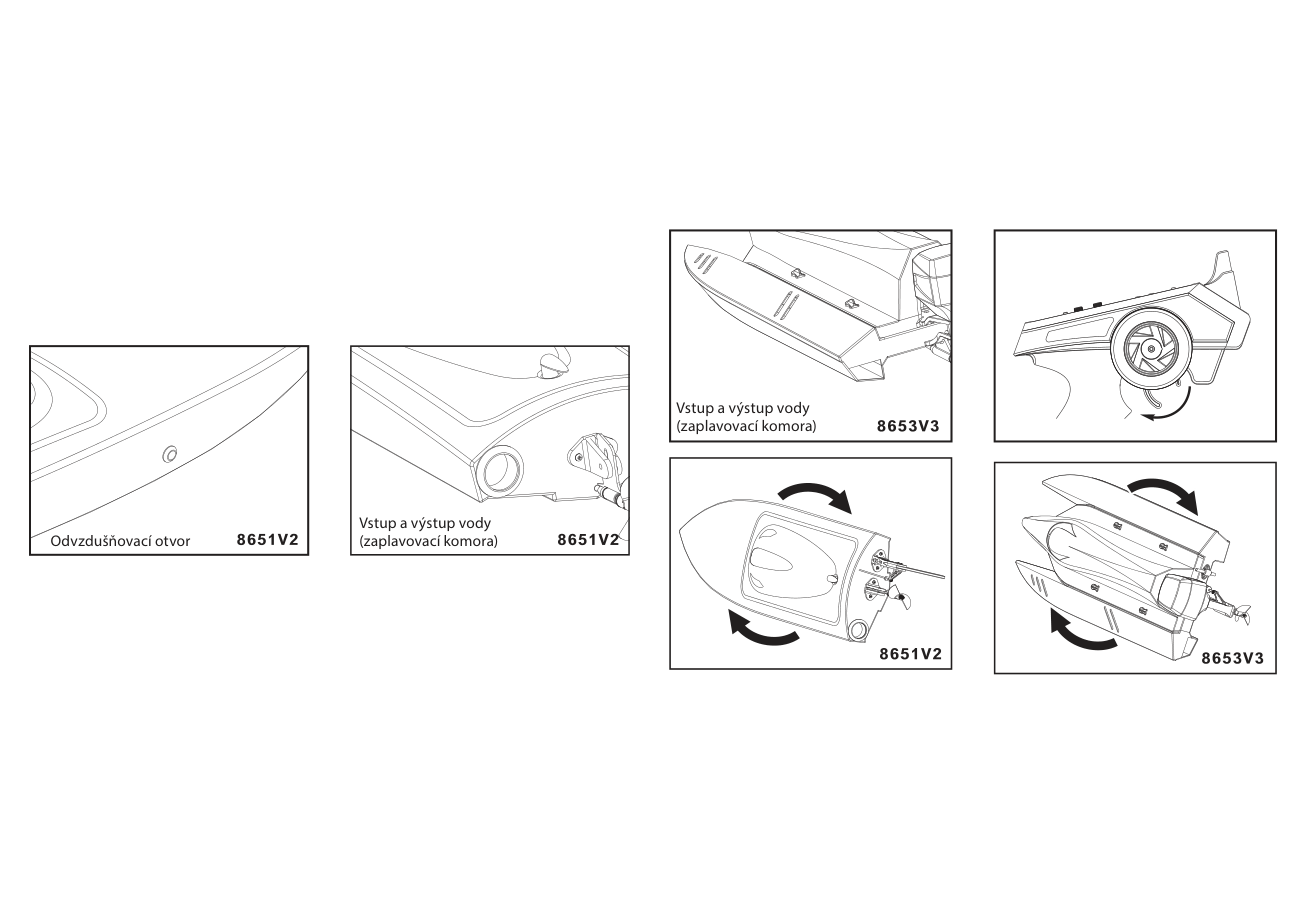

Vstupy zaplavovací komory, zadní výstup a odvzdušnění. (Obr. 3)

Vysílač a přijímač

1. Do rukojeti vysílače vložte 4 alkalické AA články nebo nabité NiMH akumulátory podle vyznačené polarity. Zapněte ON: má svítit červená kontrolka. Vysílač není vodovzdorný; chraňte jej před vodou.
2. Zkontrolujte zapojení přijímače: servo kormidla do kanálu 1, regulátor do kanálu 2. BEC regulátoru napájí přijímač jeho kabelem; samostatný přijímačový akumulátor není třeba. Přijímač vložte do dodaného gumového balónku a otvor okolo vodičů stáhněte dodanou páskou nebo gumovým okem.

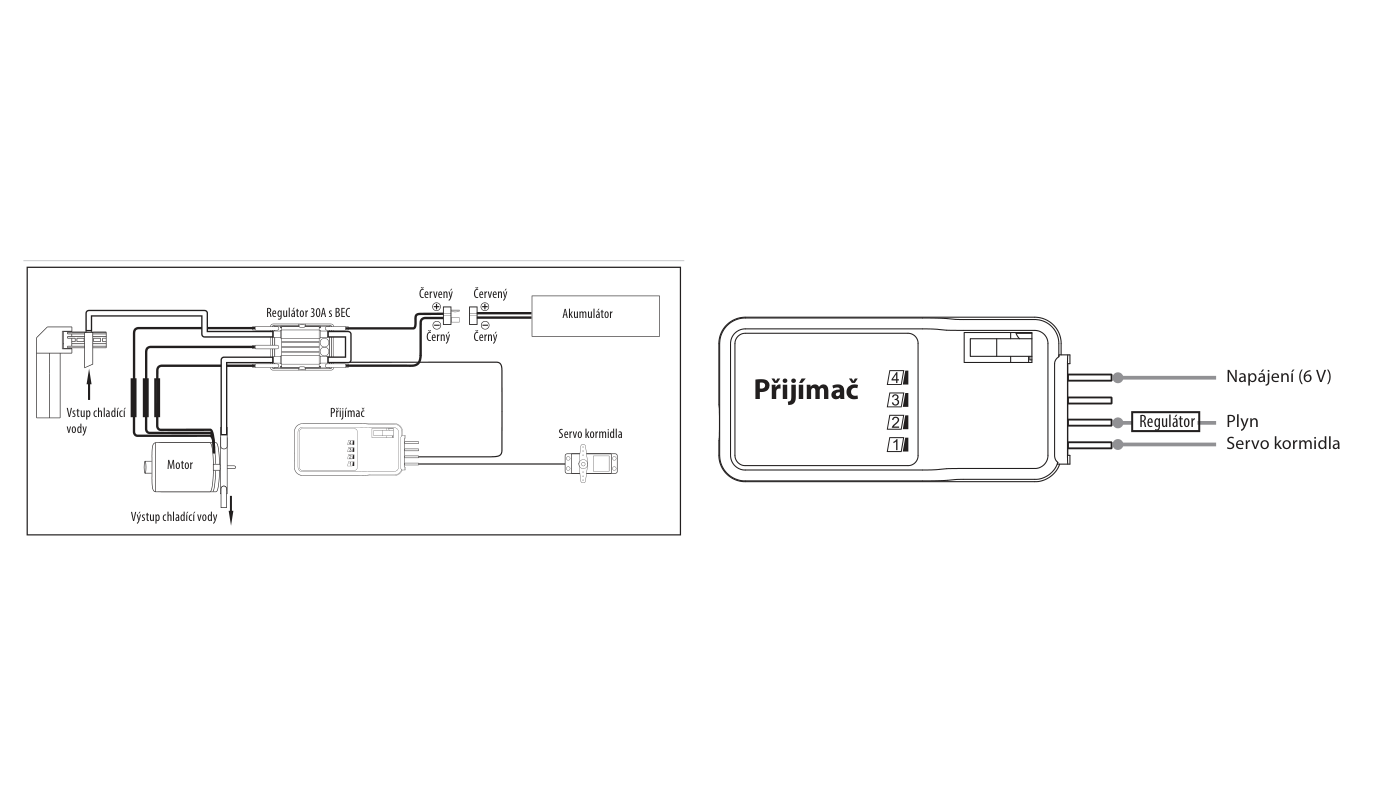

Silové zapojení, připojení přijímače a vedení chladicí vody. (Obr. 4)

Vložení akumulátoru a utěsnění krytu

1. Rocket V2 a Monster: otočte západku krytu o 90° na libovolnou stranu a kryt zvedněte. Mad Flow V3: uvolněte všechny 4 zámky, posuňte kryt dopředu a poté jej zvedněte.

2. Nabitou sadu 3S vložte na určené lože modelu k dorazům a utáhněte suchý zip. Umístění se podle trupu liší; řiďte se odpovídajícím obrázkem a nepřemisťujte dorazy ani lože.

3. Zapněte vysílač s plynem v neutrálu a potom připojte pohonný akumulátor k regulátoru. Před utěsněním krytu dokončete níže uvedené párování a kontrolu ovládání.

4. Zkontrolujte těsnění po celém obvodu přístupového otvoru. Kryt nasaďte bez přiskřípnutí vodičů a zajistěte všechny zámky. Po připojení akumulátoru a kontrole ovládání před vyplutím utěsněte celý obvod krytu voděodolnou páskou.

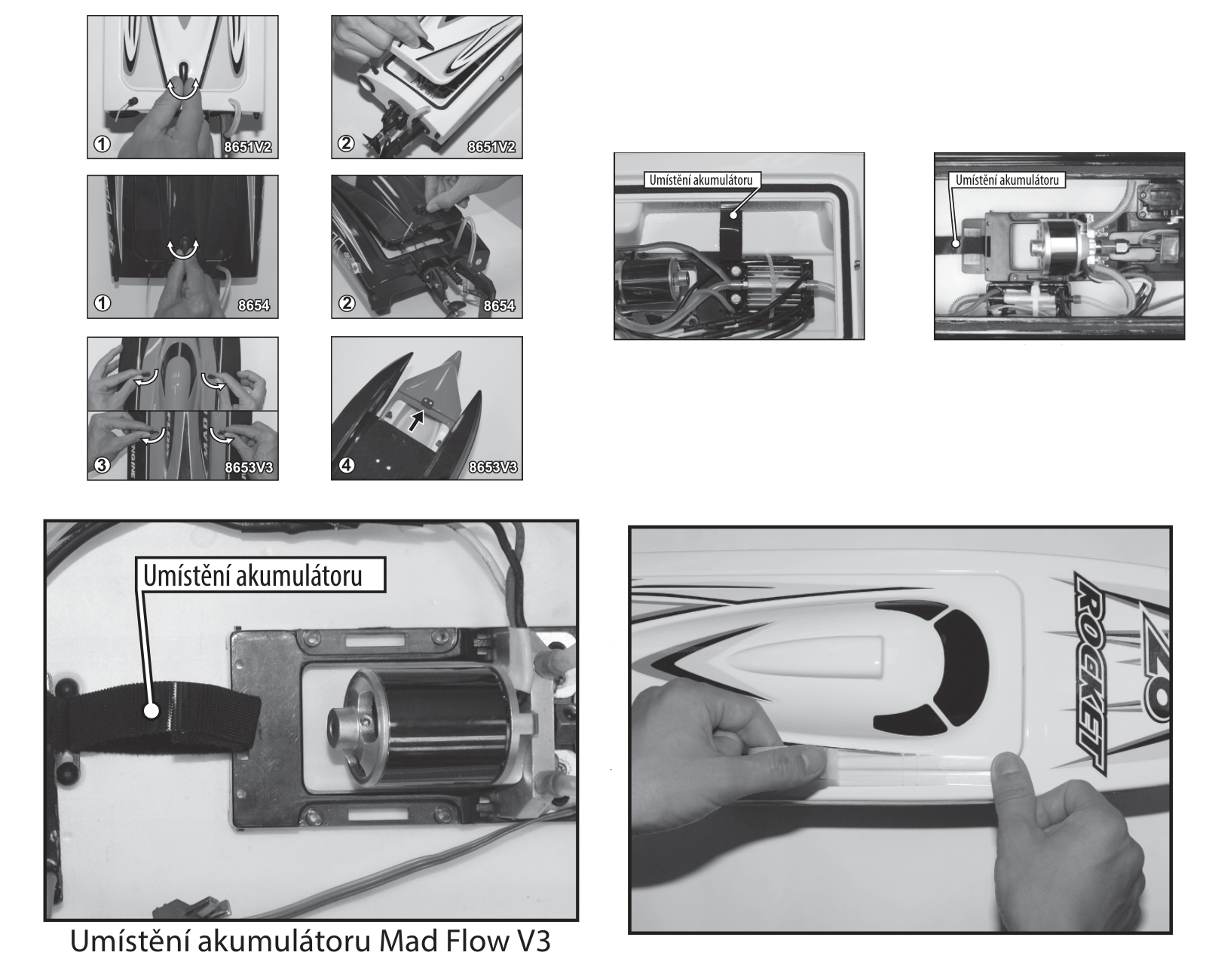

Polohy akumulátorů, zámky krytu a obvodové utěsnění. (Obr. 5)

Párování a zapnutí

RC souprava RTR bývá spárovaná z výroby. Znovu párujte jen v případě potřeby: červená LED přijímače znamená nenavázané spojení.

1. Vysílač a přijímač ponechte do 1 m od sebe, bez jiného zapnutého 2,4GHz vysílače v okruhu 10 m. Plyn ponechte v neutrálu a nejdříve zapněte vysílač.
2. Pohonný akumulátor připojte k regulátoru, který napájí přijímač. Stiskněte tlačítko BIND na přijímači. Trvale svítící zelená LED potvrzuje spárování. Pokud zelená stále bliká, postup zopakujte.
3. Při běžném zapnutí počkejte na 3 pípnutí regulátoru a potom zkontrolujte ovládání. Při vypínání nejprve odpojte akumulátor lodi a nakonec vypněte vysílač. Nepoužívanou loď nikdy nenechávejte s připojeným pohonným akumulátorem.

Kontrola smyslu řízení, trimů a výchylek

1. Loď podepřete a uvolněte prostor lodního šroubu. Otočte volant doprava: odtoková hrana kormidla se musí vychýlit doprava, při povelu doleva doleva. Obrácený smysl opravte přepínačem ST REV/NOR a kontrolu zopakujte.
2. Pomocí ST/TRIM R/L nastavte kormidlo do neutrálu. Na vodě trim jemně dolaďte, aby loď s vycentrovaným volantem plula rovně.
3. Nastavte TH/TRIM B/F tak, aby se při uvolněné spoušti lodní šroub zastavil. Krátkým přitažením spouště ověřte reakci motoru; zkoušku nasucho omezte, protože vodní chlazení nepracuje.
4. Pravou a levou výchylku nastavujte zvlášť ovladači ST/R a ST/L. Každý má rozsah 0–100 %: zcela vlevo je 0 %, zcela vpravo 100 %. Začněte továrním nastavením a podle potřeby výchylku zmenšete; servo nesmí tlačit táhlo proti dorazu.

Při pohledu zezadu se musí lodní šroub při přidání plynu otáčet proti směru hodinových ručiček. Zkoušku motoru nasucho omezte na minimum, protože vodní chlazení nepracuje. Před vyplutím zkontrolujte řízení a dosah RC soupravy.

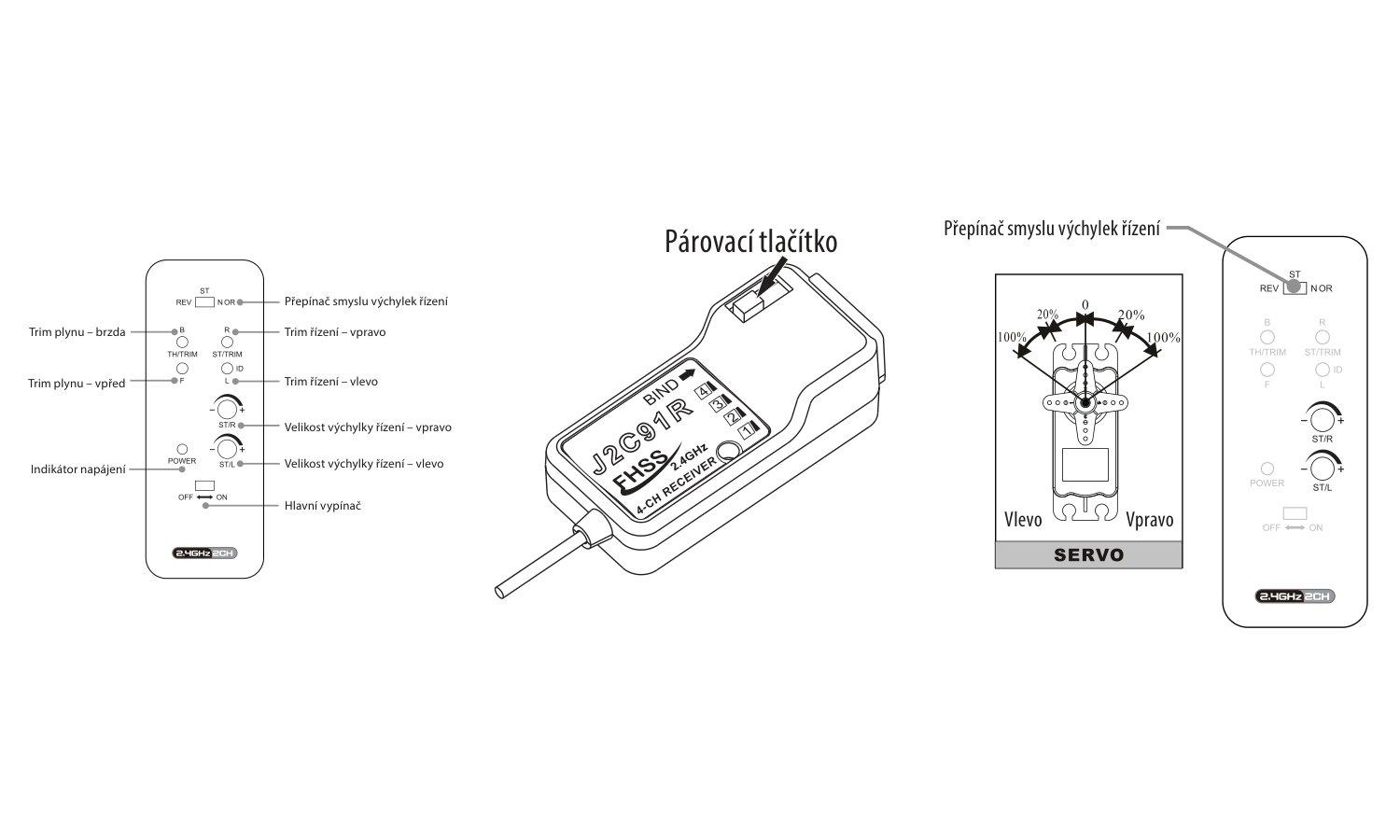

Ovladače vysílače a párovací tlačítko. (Obr. 6)

Údaje regulátoru a kalibrace plynu

Parametr	Popis
Trvalý / špičkový proud	30 / 40 A (10 s)
BEC	5 V / 2 A
Rozsah napájení regulátoru	2–3S LiPo
Tepelné vypnutí motoru	>110 °C
Vypnutí na článek LiPo	3,2 V

Nebezpečí

Kalibrace začíná s nastaveným plným plynem. Před postupem sejměte lodní šroub, loď zajistěte a držte se mimo pohon. Motor ponechte zapojený, aby byly slyšet tóny regulátoru.

1. Držte plný plyn a zapněte vysílač. Připojte pohonný akumulátor k regulátoru.
2. Po 4 vysokých tónech uvolněte spoušť do neutrálu. Po 3 tónech akumulátor odpojte.
3. Znovu připojte s plynem v neutrálu a ověřte běžný start; před vrácením lodního šroubu opět odpojte. Kalibraci opakujte pouze po výměně vysílače, přijímače nebo regulátoru.

Plavba a podpěťová ochrana

Před vyplutím prohlédněte všechny chladicí hadičky a vstup vody. Odstraňte nečistoty a vyměňte poškozené či přehnuté hadičky; výpadek chlazení může poškodit motor a regulátor. Začněte poblíž břehu a rychlost zvyšujte postupně. Vraťte se, jakmile začne klesat maximální rychlost.

Pozor

Regulátor vypne motor při 3,2 V na článek LiPo. Pokud k tomu dojde, vraťte spoušť do neutrálu pro restart a poté přidejte jen tolik plynu, abyste pomalu dopluli ke břehu. Běžnou plavbu ukončujte před vypnutím. Opakované restarty mohou akumulátor hluboce vybít a trvale poškodit.

Začne-li loď nezvykle poskakovat, mohla do trupu proniknout voda. Ihned se vraťte, odpojte akumulátor, sejměte kryt a trup vylijte a vysušte.

Po plavbě a skladování

1. Nejprve odpojte pohonný akumulátor a potom vypněte vysílač OFF. Vyjměte akumulátor lodi i články vysílače.
2. Sejměte kryt a těsnění, vytřete vlhkost a trup ponechte otevřený na teplém suchém místě až do úplného vyschnutí. Vyjímatelné těsnění skladujte zvlášť v uzavřeném plastovém sáčku ve tmě, aby zůstalo pružné.

Před vložením další nabité sady nechte motor s otevřeným krytem 5–10 min vychladnout. Nepřetržitý provoz motor přehřívá a zvyšuje opotřebení.

Mazání ohebné hřídele

Hřídel a kluznou vložku mažte po každých 2–3 jízdních dnech; při mnoha jízdách po každém jízdním dni. Mazivo omezuje opotřebení a pomáhá utěsnit průnik vody kolem hřídele.

1. Před rozebráním pohonu odpojte všechny pohonné akumulátory.

2. Spojku motoru a hřídele povolte 2 plochými klíči 8 mm.

3. Vytáhněte ohebnou hřídel a otřete ji čistým měkkým hadříkem. Na hřídel a kluznou vložku naneste voděodolnou vazelínu určenou pro RC lodě.

4. Vnitřek teflonové trubice důkladně vysušte a hřídel vraťte. Před dotažením spojky stejným nářadím ponechte mezi teflonovou podložkou a kovovým unašečem lodního šroubu mezeru 0,5 mm. Tato vůle je nezbytná.

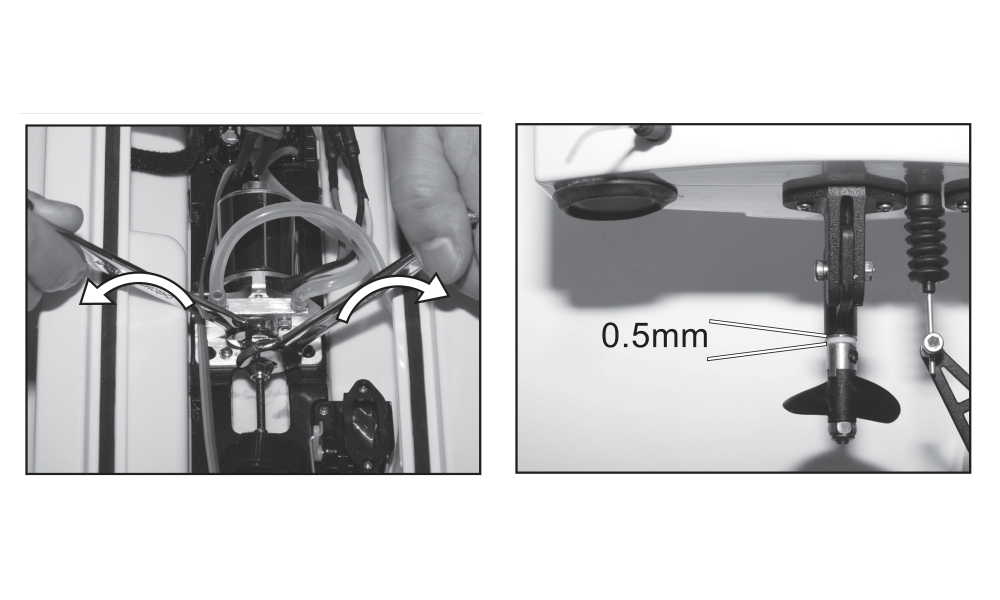

Demontáž spojky a vůle unašeče lodního šroubu 0,5 mm. (Obr. 7)

Příloha

Náhradní díly

Katalogové číslo	Popis
865103	Střídavý motor – D2842
865205	Vodou chlazené lože motoru
865107	Táhlo kormidla
860103	Sada ohebné hřídele
860104	Sada kormidla a závěsu
860108	Plastový stojánek
860205	Sada zadní výkyvné hřídele bez ložisek
860207	Těsnění krytu – 2×
930507	Sada ložisek
930511	2listý plastový lodní šroub – Ø35 mm × 1,4
930512	Sada suchého zipu
930513	Silikonová krytka antény – 2×
930514	Silikonová hadička chlazení – 1 m
930515	Výstupní hrdlo chlazení
930516	Spojka hřídele
93017	Průchodka táhla kormidla – 2×
880514	Servo kormidla s kovovými převody – 9 g
865109	Vodou chlazený střídavý regulátor s BEC – 30 A; XT60
865110	LiPo 11,1 V 2200 mAh 35C; XT60
930518	Vysílač – J2C93; 2,4 GHz
930519	Přijímač – J2C91R; 2,4 GHz
880536	Gumová zátka – 4×
610212	Nabíječ s balancerem – 2S/3S; EU
865206	Nouzové plastové kormidlo se 2 šrouby – Monster
860203	Sada ohebné hřídele – Monster
860206	Sada kormidla a závěsu – Monster
860304	Sada zámků krytu – Mad Flow
860305	Těsnění krytu – Mad Flow; 2×
860309	Těsnění krytu – Mad Flow; 2+2×
860310	Sada lože elektroniky – Mad Flow
860311	Sada sacího hrdla chlazení – Mad Flow
860312	Táhlo s vidličkou – Mad Flow
860313	Plastový stojánek
865302	Sada ohebné hřídele – Mad Flow
865303	Sada maketového závěsného motoru a kormidla – Mad Flow V3

Technické údaje RC soupravy

Parametr	Popis
Kanály: vysílač / přijímač	2 / 4
Frekvence / systém	2400–2483,5 MHz / FHSS
Maximální vyzářený výkon vysílače	<20 dBm
Napájení vysílače	4× AA
Rozsah napájení přijímače	4,8–6,0 V

Původní informace o shodě, recyklaci a záruce

Poznámka

Následující text zachycuje dodaný starší návod. Odpovědnou společnost, aktuální prohlášení a záruční znění musí před zveřejněním potvrdit člověk.

Zdroj uvádí, že JOYSWAY HOBBY (HK) Ltd. prohlašuje uvedené modely s RC soupravou a dodávaná zařízení za shodné se směrnicí 2014/53/EU. Úplné prohlášení odkazuje na Joysway a původní stránku prohlášení a uvádí použití 2,4GHz zařízení v celé EU bez individuální registrace nebo schvalování.

Pokyn WEEE ve zdroji uvádí směrnici 2012/19/EU: elektrická zařízení označená přeškrtnutou popelnicí patří do odděleného sběru či recyklačního zařízení, nikoli do domácího odpadu. Popisuje bezplatný sběr a bezpečnou recyklaci jako příspěvek k ochraně prostředí.

Původní záruka PELIKAN DANIEL nabízí bezplatnou záruční opravu dodaného výrobku do 24 měsíců. Vylučuje přirozené opotřebení silně zatížených modelářských dílů včetně serv a převodů a poškození nesprávnou instalací, hrubým či nesprávným zacházením, havárií nebo neautorizovanou opravou či úpravou. Pohyblivé díly mohou kvůli opotřebení vyžadovat výměnu. Návod varuje před vysokými a nízkými teplotami, vlhkostí, prachem a dlouhodobým přímým sluncem. Reklamace i záruční a pozáruční opravy směřuje do prodejny, kde byl výrobek zakoupen. Země výroby: Čína.
