Joysway Baiting 500 V3 - Návod k obsluze

DISCONTINUED

4ST3151V3

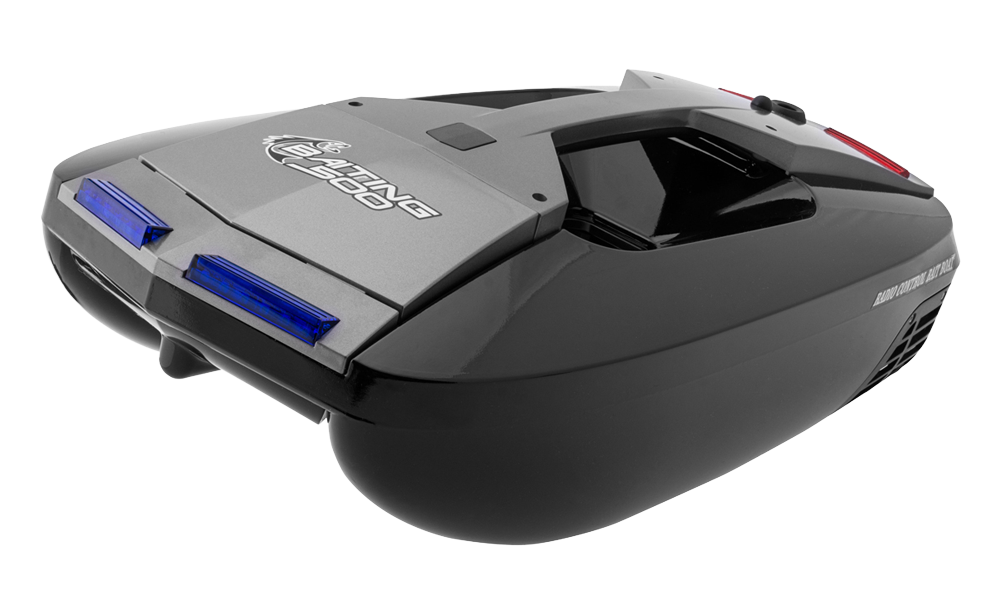

Baiting 500 V3

Úvod

Baiting 500 V3, v dodaných návodech nazvaná Sweet Bait, je tichá dvoušroubová zavážecí loď pro suchou sypkou návnadu, vyvážení háčku a magnetické vlečení udice. Modulární konstrukce umožňuje výměnu jednotlivých sestav. Výrobek 4ST3151V3 se již neprodává. Volitelná kamera ani sonar nejsou součástí.

Technické údaje

Parametr	Popis
Délka / šířka	556 / 240 mm
Prázdná / plně zatížená hmotnost	1650 / 2150 g
Náklad návnady / největší kus	500 g / 15 mm
Nejvyšší rychlost: prázdná / zatížená	1,2 / 1 m/s
Poloměr zatáčení / dosah	1 / 200 m
Pohonný akumulátor	NiMH 4,8 V 5000 mAh
Články vysílače	4× AA
Přibližná doba plavby	1,5 h
Výstup příslušenství	12 V / 1 A

Používejte pouze suchou sypkou návnadu, nejvýše 500 g na plavbu a kusy do 15 mm. Zdroj uvádí příklad 50 zavezení do místa 50 m od břehu na jedno nabití. Výdrž a dosah závisí na podmínkách. Násypka může převážet také 1 nebo 2 udice.

Bezpečnostní pokyny

Nebezpečí

Před použitím přečtěte celý návod. Ruce držte mimo lodní šrouby a před jejich čištěním či opravou odpojte napájení. Neprovozujte u plavců, za silného větru, vln, deště, bouřky, na tekoucí vodě, v porostu ani mezi mnoha překážkami. Drobné díly chraňte před dětmi, zejména mladšími 3 let. Pro uvázlou loď nikdy neplavte ani nevstupujte do vody s vysílačem.

Při přepravě a skladování vyjměte baterie lodě i vysílače. Trup chraňte před pády a nárazy a baterie před ostrými předměty, propíchnutím a zkratem. Zařízení chraňte před teplem, vlhkým skladováním a přímým sluncem. Vysílač udržujte suchý. Po každé plavbě odpojte akumulátor a otevřený trup zcela vysušte proti korozi.

Samostatný provoz je určen osobám starším 15 let. Používejte jen stojatou vodu; řeky, potoky a kanály mohou loď odnést mimo kontrolu. Při zastavení ji bezpečně vyzvedněte ze břehu nebo vhodným skutečným plavidlem, nikdy plaváním.

Hlavní část

Nabíjení pohonného akumulátoru

1. Sadu vyjměte z lodi. Dodaný USB nabíječ zapojte do USB síťového adaptéru nebo powerbanky alespoň 5 V / 2 A; adaptér není součástí. Při napájení svítí kontrolka nabíječe červeně.
2. Připojte sadu NiMH. Modré blikání znamená nabíjení, trvalá modrá dokončení. Podrobný postup USB uvádí přibližně 5 h. Po dokončení sadu ihned odpojte.

Nebezpečí

Nikdy nenabíjejte přes noc nebo bez dozoru ani nenechávejte akumulátor připojený déle než 7 h. Při nadměrném zahřátí jej ihned odpojte. Úvod uvádí plné nabití za 7 h, zatímco část USB 5 h; řiďte se indikací dokončení skutečného nabíječe, nikoli delší dobou jako cílem nabíjení.

Zapnutí vysílače a lodě

1. Otevřete spodní prostor baterií vysílače. Vložte 4 alkalické AA nebo NiMH články podle polarity a kryt uzavřete. Zapněte ON; má svítit červená POWER. Pokud nesvítí, ověřte polaritu a nabití. Při nepoužívání vypněte.
2. Stiskněte černé tlačítko krytu a kryt zvedněte. Nabitou sadu upevněte na lože suchým zipem. S vypnutým lodním POWER připojte sadu do zásuvky BATTERY.
3. Nejdříve zapněte vysílač, potom vypínač POWER na přijímačové skříňce. Trvalá modrá na přijímači znamená spojení; blikající modrá vyžaduje párování. Proveďte kontroly níže, potom zasuňte 2 výstupky krytu do drážek trupu a bezpečně uzavřete.

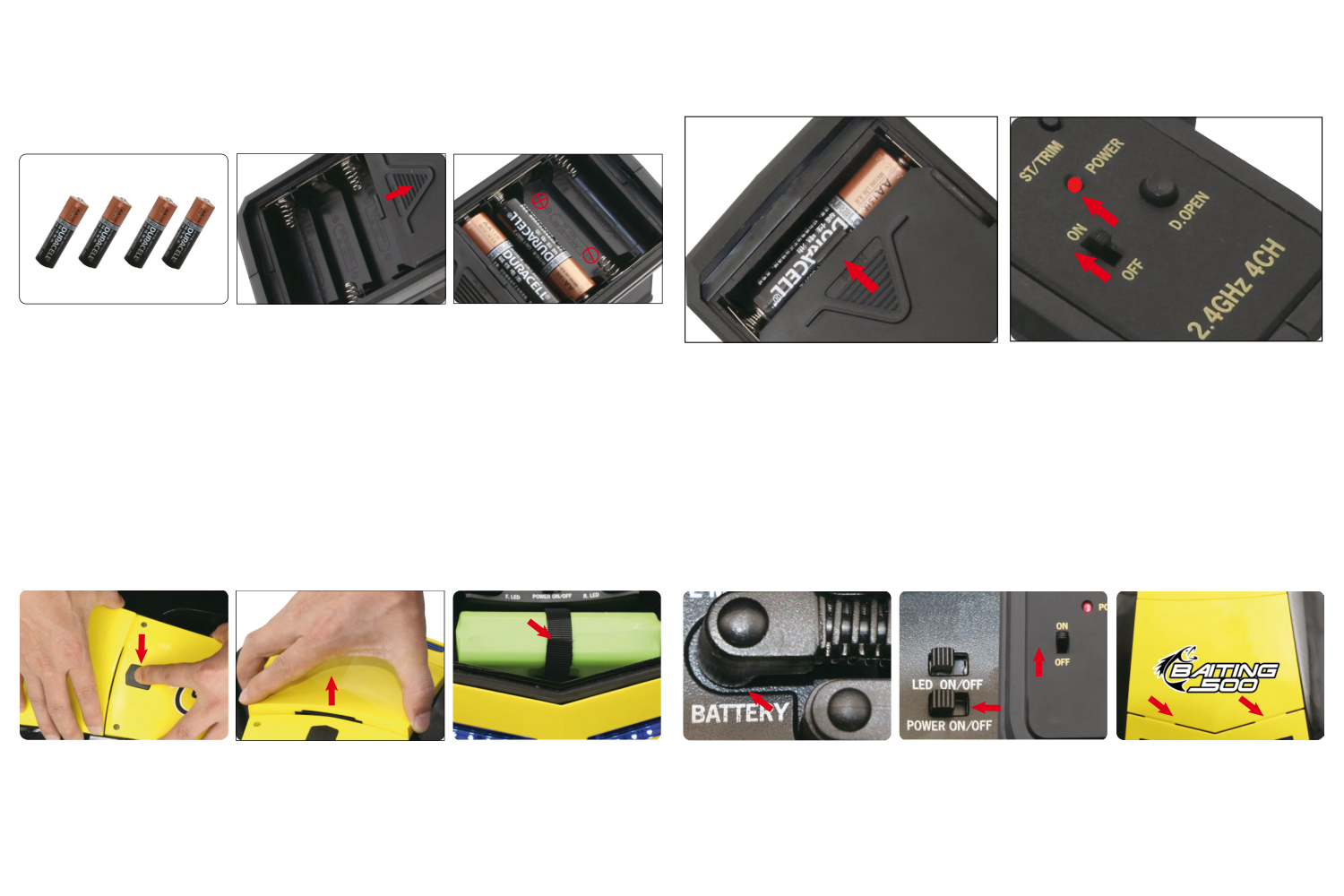

Připojení akumulátoru a zámek krytu. (Obr. 1)

Kontrola funkcí

1. Držte se mimo lodní šrouby. Přitažením spouště oba šrouby proporcionálně ženou vpřed. Odtlačením oba proporcionálně couvají s nižší nejvyšší rychlostí. Při zatočení vlevo levý šroub stojí a pravý pohání; při zatočení vpravo pravý stojí a levý pohání.
2. Zapněte LED na přijímačové skříňce: přední světla jsou modrá, zadní červená a pomáhají určit směr v noci. Dvířka násypky zatáhněte zepředu dozadu, až západka cvakne s indikací „DA“. Tlačítkem D.OPEN ověřte otevření.

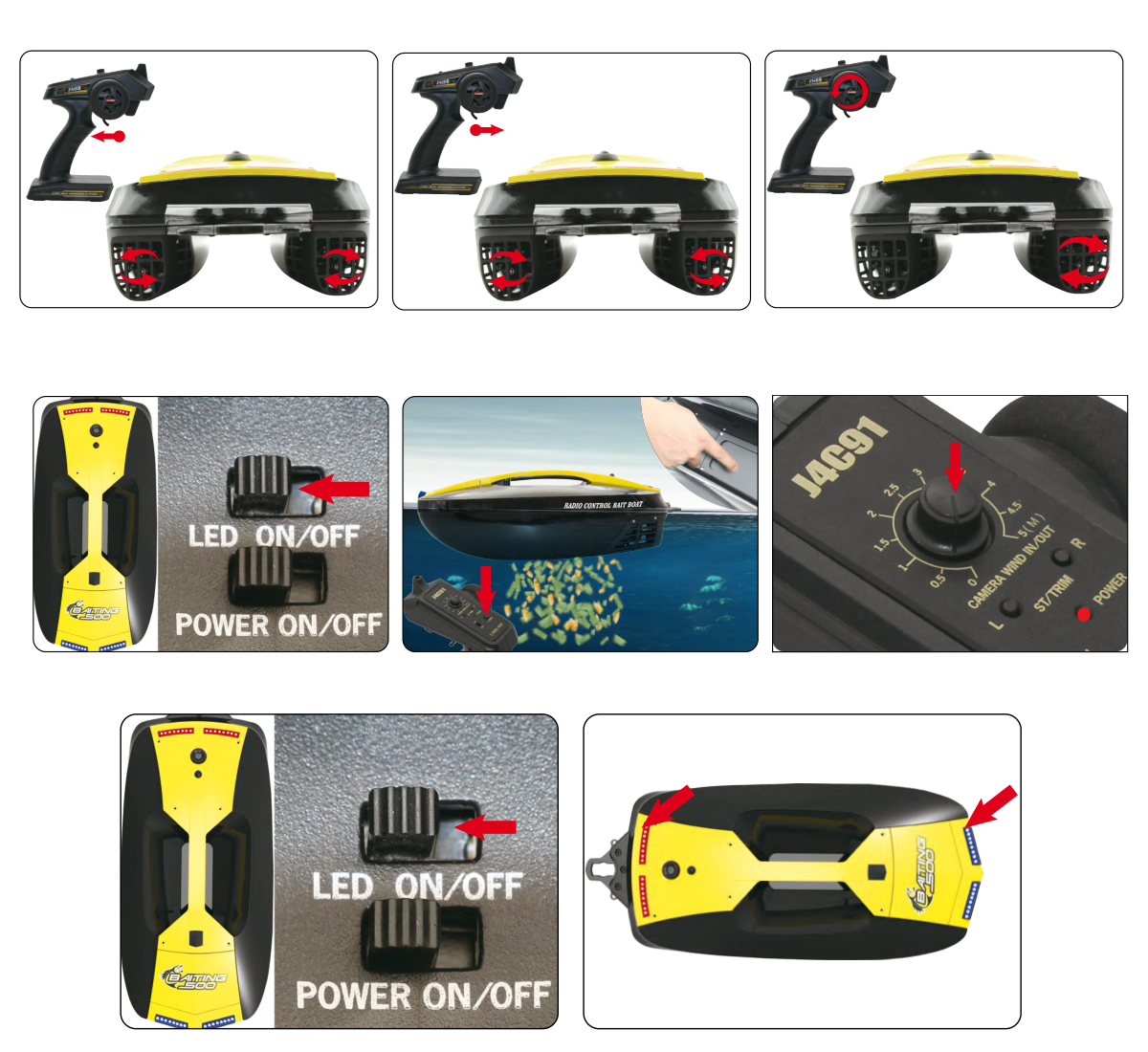

Vpřed/vzad, diferenciální řízení, světla a uvolnění násypky. (Obr. 2)

Párování: určete verzi soupravy

Poznámka

Dodaná PDF popisují 2 různé verze vysílače. Použijte postup odpovídající zařízení; přiřazení pro prodejní set V3 musí potvrdit člověk. Pro oba postupy mějte vysílač a loď do 30 cm od sebe a zpočátku oba vypnuté.

Kalibrační postup: PDF s vysílačem 315107

1. Držte volant zcela vpravo a zapněte vysílač. Pomalu jej vraťte do středu; červená LED rychle bliká. Otočte zcela vlevo a pomalu vraťte do středu.
2. Spoušť zcela přitáhněte a pomalu vraťte do neutrálu. Zcela ji odtlačte a pomalu vraťte do neutrálu. Stiskněte D.OPEN; LED nyní bliká pomalu.
3. Zapněte POWER přijímače. Trvalá modrá na přijímači a červená na vysílači potvrzují dokončení.

Tlačítkový postup: PDF s vysílačem 315126

1. Při zapínání vysílače držte D.OPEN. Držte dále 2 s a potom uvolněte.
2. Přepněte POWER přijímače na ON. Trvalá modrá potvrzuje spárování. Před použitím ověřte všechny funkce.

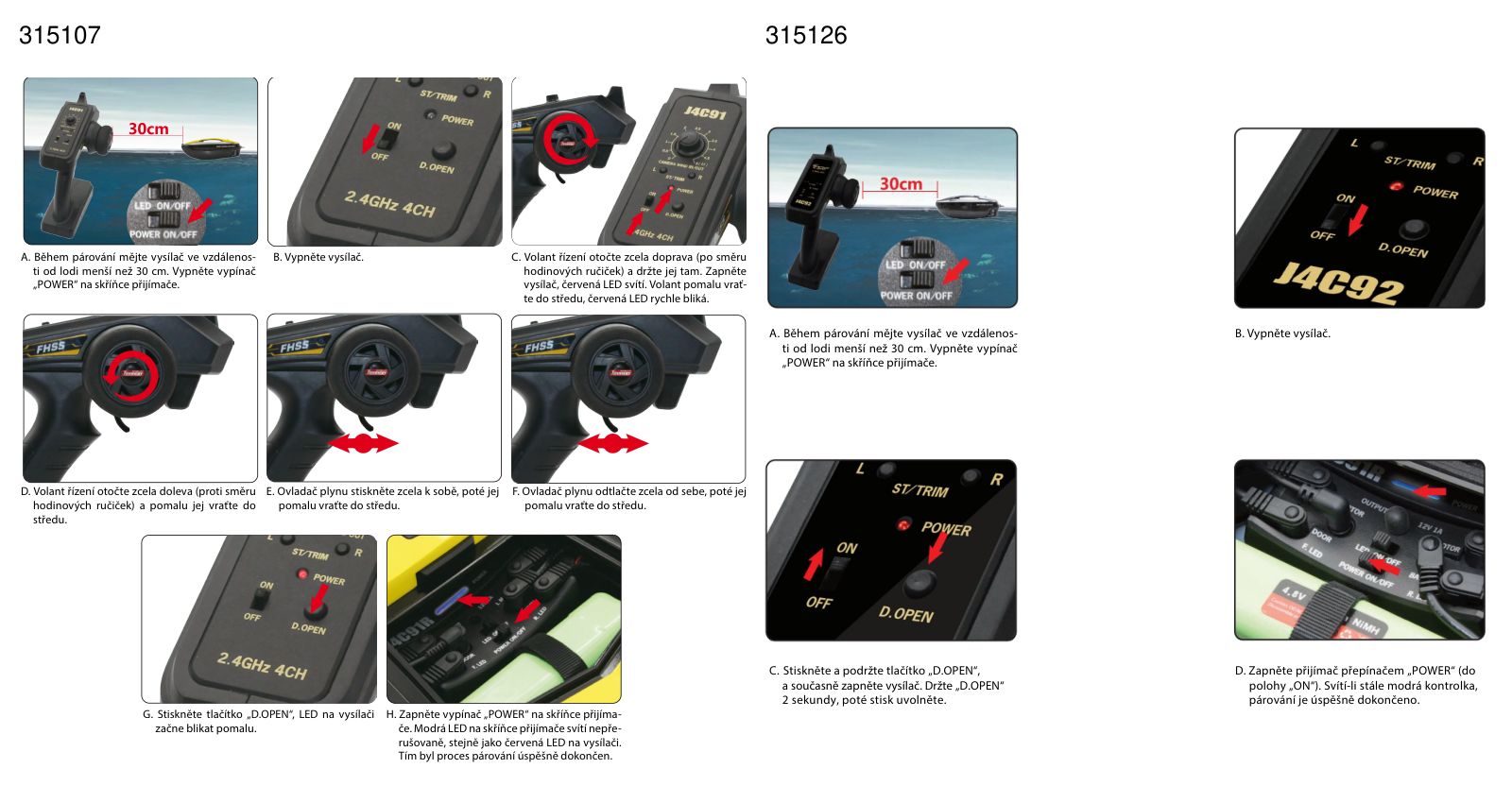

Oddělené postupy párování obou dodaných verzí soupravy. (Obr. 3)

Zavážení návnady a udic

1. Zapněte vysílač a potom loď, ověřte trvalou modrou přijímače a zavřete dvířka. Nasypte nejvýše 500 g vhodné návnady. Spusťte loď, dojeďte na zvolené místo ve spolehlivém dosahu, stiskněte D.OPEN a vraťte se. Doplňujte až po vyzvednutí lodě.
2. Pro vyvezení háčku protáhněte udici s háčkem zespodu otvorem násypky a zavřete dvířka do cvaknutí. Vlasec veďte přímo dozadu mimo šrouby. Na zvoleném místě stiskněte D.OPEN pro uvolnění háčku a vraťte se.
3. Pro magnetické vlečení uvažte větší polovinu magnetu k zadnímu držáku vlascem nejvýše 100 mm. Menší polovinu upevněte k udici a magnety spojte. Vyjeďte; záběr ryby nebo pohyb prutu magnety oddělí. Po uvolnění se vraťte.

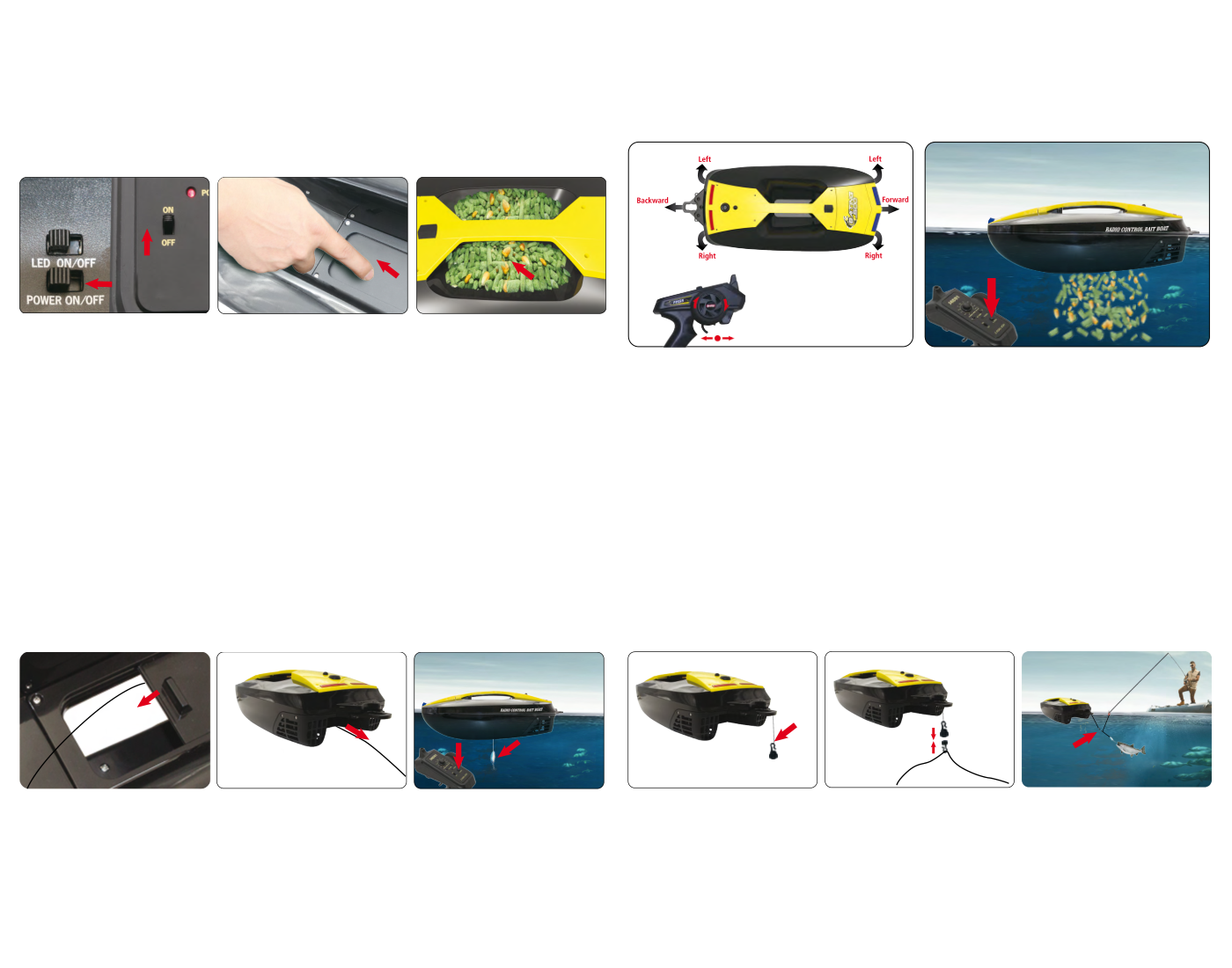

Plnění násypky, vedení vlasce a magnetický závěs. (Obr. 4)

Pozor

Nízké napětí pohonného akumulátoru rozbliká navigační LED i při vypnutém osvětlení. Ihned se vraťte. Zdroj uvádí zbývajících asi 10 min nebo 400 m, ale jde o odhad, nikoli zaručenou rezervu. Na břehu sadu nabijte nebo vyměňte.

Volitelné vybavení

Ponorná kamera 3901

1. U verze s ovladačem CAMERA WIND IN/OUT nabijte akumulátory navijáku a displeje podle jejich návodů. Do příďového prostoru upevněte dodané samolepicí vyvažovací závaží.
2. Kabel kamery veďte velkým otvorem v zadním držadle dopředu do prostoru akumulátoru a spojte vodotěsný konektor. Prořízněte gumovou zátku, nasaďte ji kolem kabelu a usaďte do zadního otvoru pro utěsnění. Naviják upevněte na zadní držák.
3. Monitor upevněte na vysílač a zapněte. Vložte a připojte akumulátor navijáku a uzavřete kryt. Ověřte živý obraz. Ovladačem CAMERA WIND IN/OUT otáčejte pomalu pro spouštění či navíjení kamery; rychlé otáčení může zamotat lano. Bez kompatibilní kamery nemá knoflík funkci.

Celková délka lana je 5,5 m; ovládaný zdvih i největší hloubka ponoření jsou 5 m. Kamerou sledujte hloubku, hledejte ryby nebo pozorujte záběry při magnetickém závěsu.

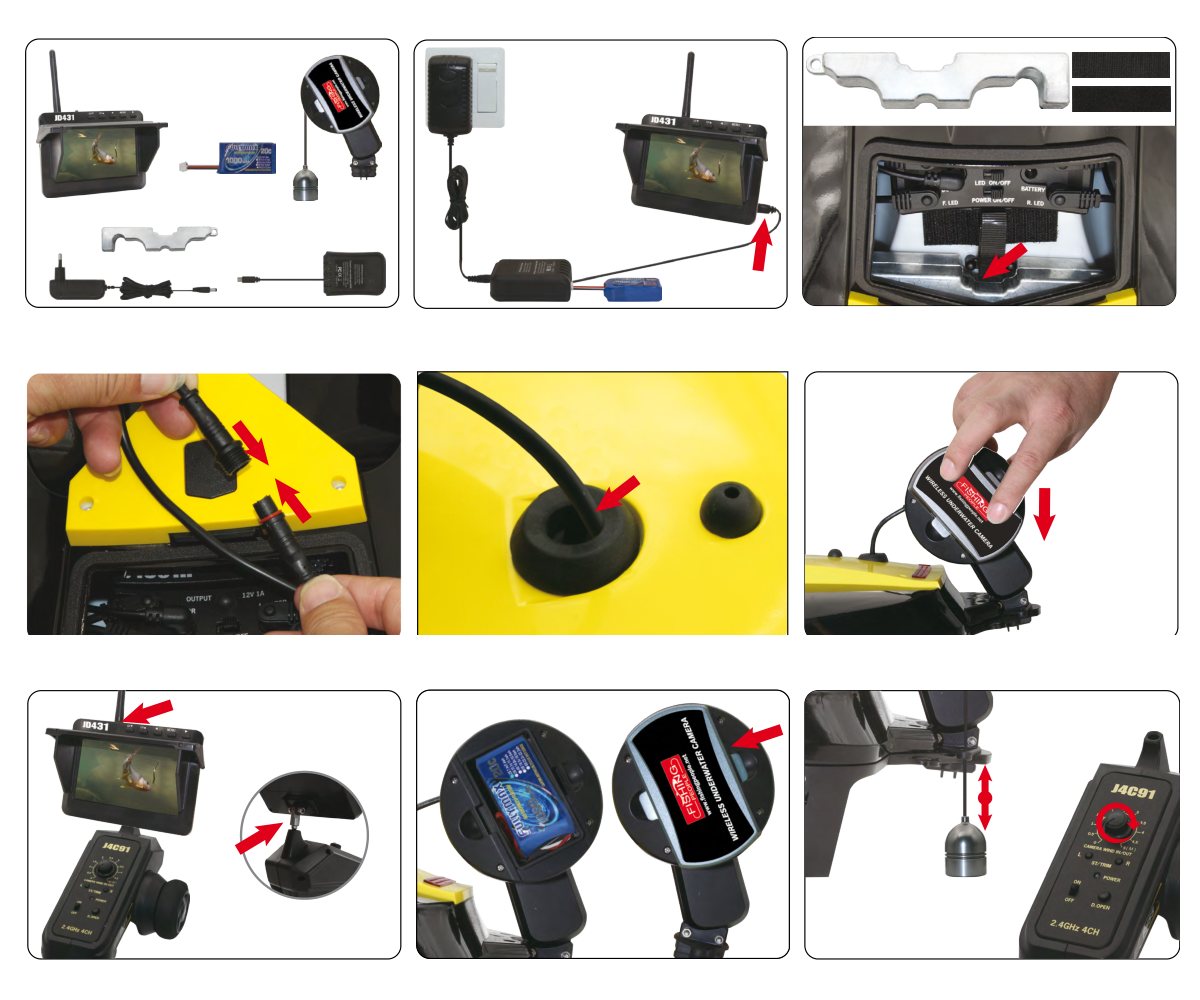

Kamera, vyvažovací závaží, utěsněné vedení kabelu, naviják a monitor. (Obr. 5)

Montáž bezdrátového sonaru

1. Odpojte napájení. Dodaným imbusem vyšroubujte 6 šroubů držadla a držadlo sejměte. Řídicí jednotku sonaru upevněte v zadním prostoru oboustrannou páskou.
2. Ověřte, že sonar přijímá 12 V a nejvýše 1 A. Použijte dodaný konektor: černý vodič je záporný (−) na vnějším kontaktu, hnědý kladný (+) uprostřed. Připojte do OUTPUT 12V/1A na přijímačové skříňce; při zapojování ponechte napájení vypnuté.
3. Anténní konektor upevněte malým otvorem držadla. Sondu nasaďte na zadní držák, kabel protáhněte velkým otvorem a zapojte do řídicí jednotky. Vraťte držadlo s jeho 6 šrouby. Proříznutou gumovou zátku nasaďte kolem kabelu a utěsněte zadní otvor, potom přišroubujte anténu.

Případně vlečte kompatibilní přenosný Wi-Fi sonar za zadním držákem na vlasci nejvýše 100 mm. Dodržujte jeho vlastní návod.

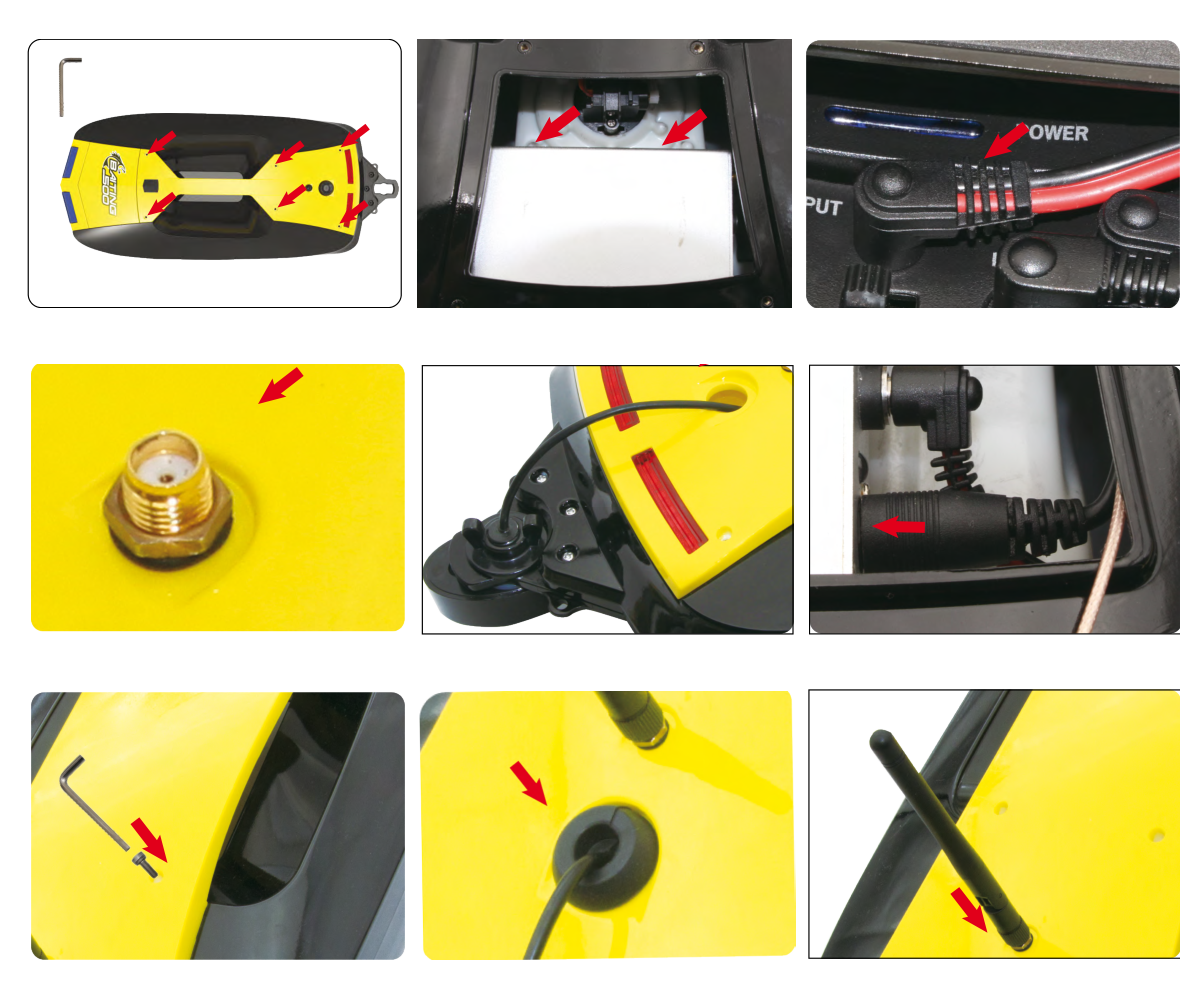

Montáž sonaru, polarita výstupu, anténa a těsnění kabelu. (Obr. 6)

Údržba a skladování

1. Vypněte loď před vysílačem. Po provozu odpojte a vyjměte pohonnou sadu i články vysílače. Vnějšek trupu, násypku a oba šrouby opláchněte čistou sladkou vodou; elektroniku ponechte suchou.
2. Před další plavbou odstraňte rostliny a cizí předměty zpod krytů šroubů. Zdroj doporučuje krátké couvnutí pro uvolnění rostlin na vodě; pokud nepomůže, zastavte a bezpečně vyzvedněte, před ručním čištěním odpojte napájení.
3. Vyčistěte násypku a dvířka ponechte otevřená, zvláště při dlouhém skladování, aby se nedeformovala dvířka ani pružina. Otevřete kryt a nechte loď 1 den schnout. Skladujte zcela suchou v původní krabici s pěnovou výplní. Opotřebené či poškozené moduly vyměňte; při nejistotě požádejte prodejce o servis.

Příloha

Náhradní díly

Katalogové číslo	Popis
315101	Žlutý kryt
315102	Sada předních a zadních LED
315103	Těsnění antény a kabelu
315104	Sada dvířek násypky
315105	Sada zámku dvířek
315106	Přijímač
315107 / 315126	Vysílač
315108	Sada levého a pravého motoru
315109	Sada levého a pravého šroubu
315110	NiMH 4,8 V 5000 mAh
315111	Síťový nabíječ
315112	Sada suchého zipu
315113	Magnetický závěs udice, 4 kusy
315114	Žluté držadlo
315115	Černý trup s nálepkami
315116	Těsnění krytu přední a zadní
315117	Levý a pravý kryt šroubu
315119	Šedý kryt
315120	Šedé držadlo

Původní právní informace

Poznámka

Starší PDF uvádí Joysway Hobby Ltd. jako subjekt prohlašující shodu #3151 Sweet Bait / J4C91 se směrnicí 2014/53/EU. Odkazuje na historickou stránku prohlášení, použití 2,4GHz zařízení v celé EU bez individuálního schvalování a staré označení WEEE 2002/96/EG. Před zveřejněním ověřte právnickou osobu, verzi výrobku a prohlášení; jde o záznam zdroje, nikoli nově vydané prohlášení.

Servis a likvidace

Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.

Původní text PELIKAN DANIEL popisuje výrobek bez materiálových a výrobních vad při prodeji a 24měsíční záruku bezplatné opravy. Vylučuje opotřebení, nesprávné použití či instalaci, havárie a neautorizované změny nebo opravy včetně voděodolných nátěrů. Obsahuje také omezení odpovědnosti na pořizovací cenu, převzetí rizika uživatelem, vrácení nepoužitého výrobku a právo změnit záruku nebo konstrukci bez oznámení. Tyto původní doložky jsou zaznamenány pro právní kontrolu, nikoli jako nově schválené současné spotřebitelské podmínky. Zařízení chraňte před krajními teplotami, vlhkostí, prachem a dlouhým přímým sluncem.

Elektrická zařízení s přeškrtnutou popelnicí patří do odděleného sběru a recyklace, nikoli domácího odpadu. Zdroj popisuje bezplatnou bezpečnou recyklaci a výrobu v Číně.
