Baiting 500 V3

Úvod

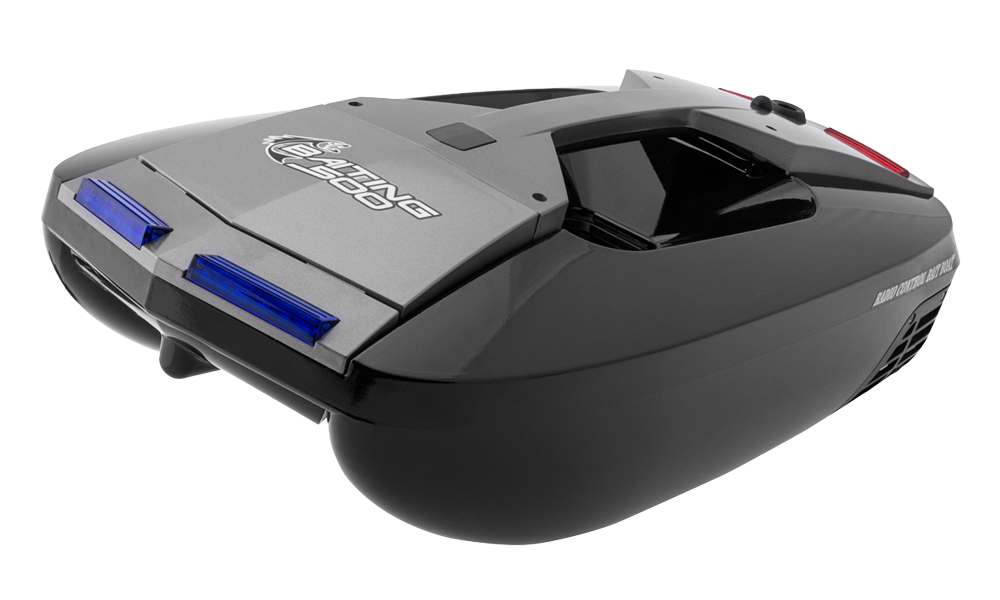

Baiting 500 V3, v dodaných návodoch nazvaná Sweet Bait, je tichá dvojskrutková zavážacia loď pre suchú sypkú návnadu, vyvážanie háčika a magnetické vlečenie udice. Modulárna konštrukcia umožňuje výmenu jednotlivých zostáv. Výrobok 4ST3151V3 sa už nepredáva. Voliteľná kamera ani sonar nie sú súčasťou.

Technické údaje

Parameter	Popis
Dĺžka / šírka	556 / 240 mm
Prázdna / plne zaťažená hmotnosť	1650 / 2150 g
Náklad návnady / najväčší kus	500 g / 15 mm
Najvyššia rýchlosť: prázdna / zaťažená	1,2 / 1 m/s
Polomer zatáčania / dosah	1 / 200 m
Pohonný akumulátor	NiMH 4,8 V 5000 mAh
Články vysielača	4× AA
Približná doba plavby	1,5 h
Výstup príslušenstva	12 V / 1 A

Používajte iba suchú sypkú návnadu, najviac 500 g na plavbu a kusy do 15 mm. Zdroj uvádza príklad 50 zavezení do miesta 50 m od brehu na jedno nabitie. Výdrž a dosah závisia od podmienok. Násypka môže prevážať aj 1 alebo 2 udice.

Bezpečnostné pokyny

Nebezpečenstvo

Pred použitím prečítajte celý návod. Ruky držte mimo lodných skrutiek a pred ich čistením či opravou odpojte napájanie. Neprevádzkujte pri plavcoch, za silného vetra, vĺn, dažďa, búrky, na tečúcej vode, v poraste ani medzi mnohými prekážkami. Drobné diely chráňte pred deťmi, najmä mladšími ako 3 roky. Pre uviaznutú loď nikdy neplávajte ani nevstupujte do vody s vysielačom.

Pri preprave a skladovaní vyberte batérie lode aj vysielača. Trup chráňte pred pádmi a nárazmi a batérie pred ostrými predmetmi, prepichnutím a skratom. Zariadenie chráňte pred teplom, vlhkým skladovaním a priamym slnkom. Vysielač udržujte suchý. Po každej plavbe odpojte akumulátor a otvorený trup úplne vysušte proti korózii.

Samostatná prevádzka je určená osobám starším ako 15 rokov. Používajte iba stojatú vodu; rieky, potoky a kanály môžu loď odniesť mimo kontroly. Pri zastavení ju bezpečne vyzdvihnite z brehu alebo vhodným skutočným plavidlom, nikdy plávaním.

Hlavná časť

Nabíjanie pohonného akumulátora

1. Sadu vyberte z lode. Dodaný USB nabíjač zapojte do USB sieťového adaptéra alebo powerbanky aspoň 5 V / 2 A; adaptér nie je súčasťou. Pri napájaní svieti kontrolka nabíjača červeno.
2. Pripojte sadu NiMH. Modré blikanie znamená nabíjanie, trvalá modrá dokončenie. Podrobný postup USB uvádza približne 5 h. Po dokončení sadu ihneď odpojte.

Nebezpečenstvo

Nikdy nenabíjajte cez noc alebo bez dozoru ani nenechávajte akumulátor pripojený dlhšie než 7 h. Pri nadmernom zahriatí ho ihneď odpojte. Úvod uvádza plné nabitie za 7 h, zatiaľ čo časť USB 5 h; riaďte sa indikáciou dokončenia skutočného nabíjača, nie dlhšou dobou ako cieľom nabíjania.

Zapnutie vysielača a lode

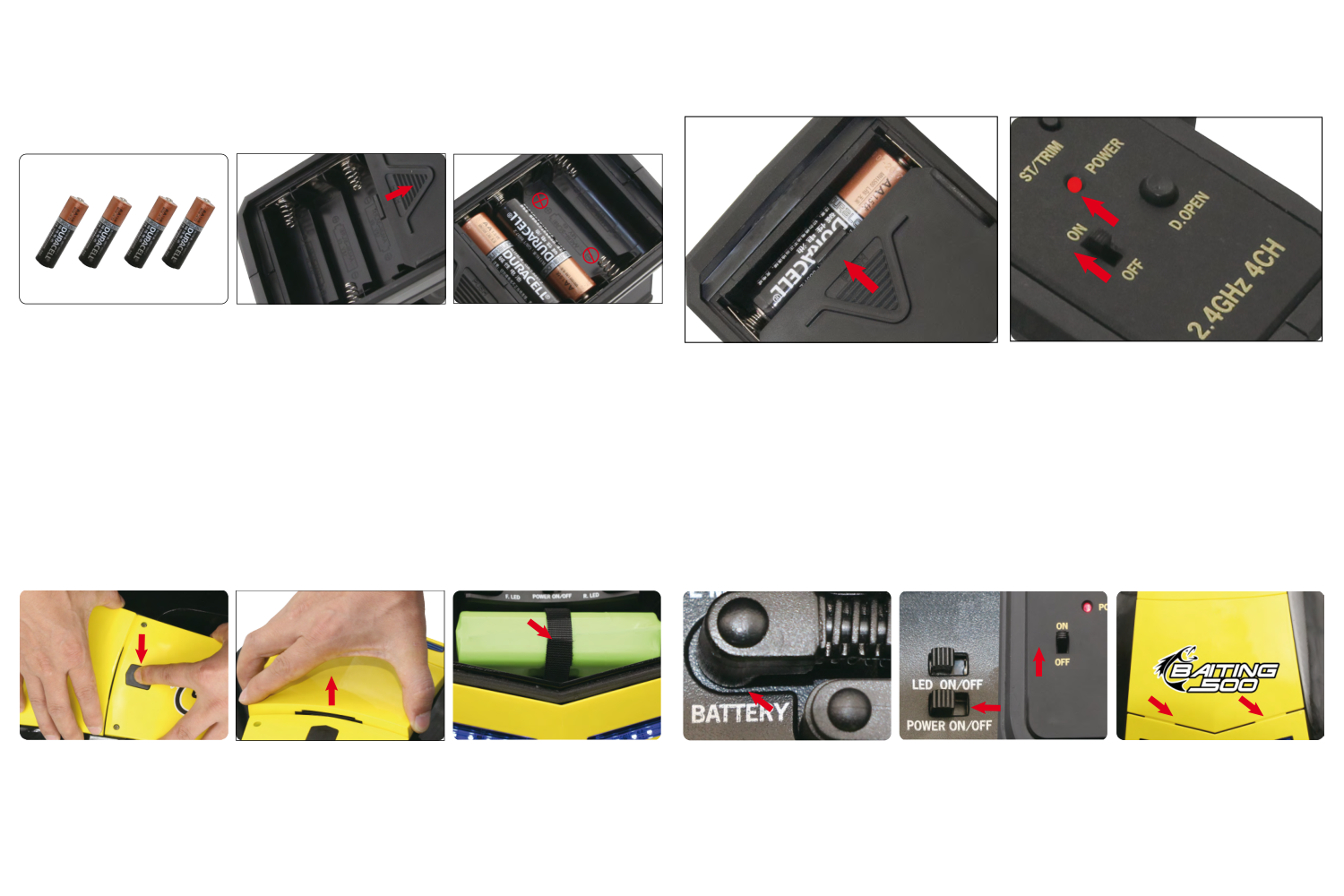

1. Otvorte spodný priestor batérií vysielača. Vložte 4 alkalické AA alebo NiMH články podľa polarity a kryt uzavrite. Zapnite ON; má svietiť červená POWER. Ak nesvieti, overte polaritu a nabitie. Pri nepoužívaní vypnite.
2. Stlačte čierne tlačidlo krytu a kryt zdvihnite. Nabitú sadu upevnite na lôžko suchým zipsom. S vypnutým lodným POWER pripojte sadu do zásuvky BATTERY.
3. Najskôr zapnite vysielač, potom vypínač POWER na prijímačovej skrinke. Trvalá modrá na prijímači znamená spojenie; blikajúca modrá vyžaduje párovanie. Vykonajte kontroly nižšie, potom zasuňte 2 výstupky krytu do drážok trupu a bezpečne uzavrite.

Pripojenie akumulátora a zámok krytu. (Obr. 1)

Kontrola funkcií

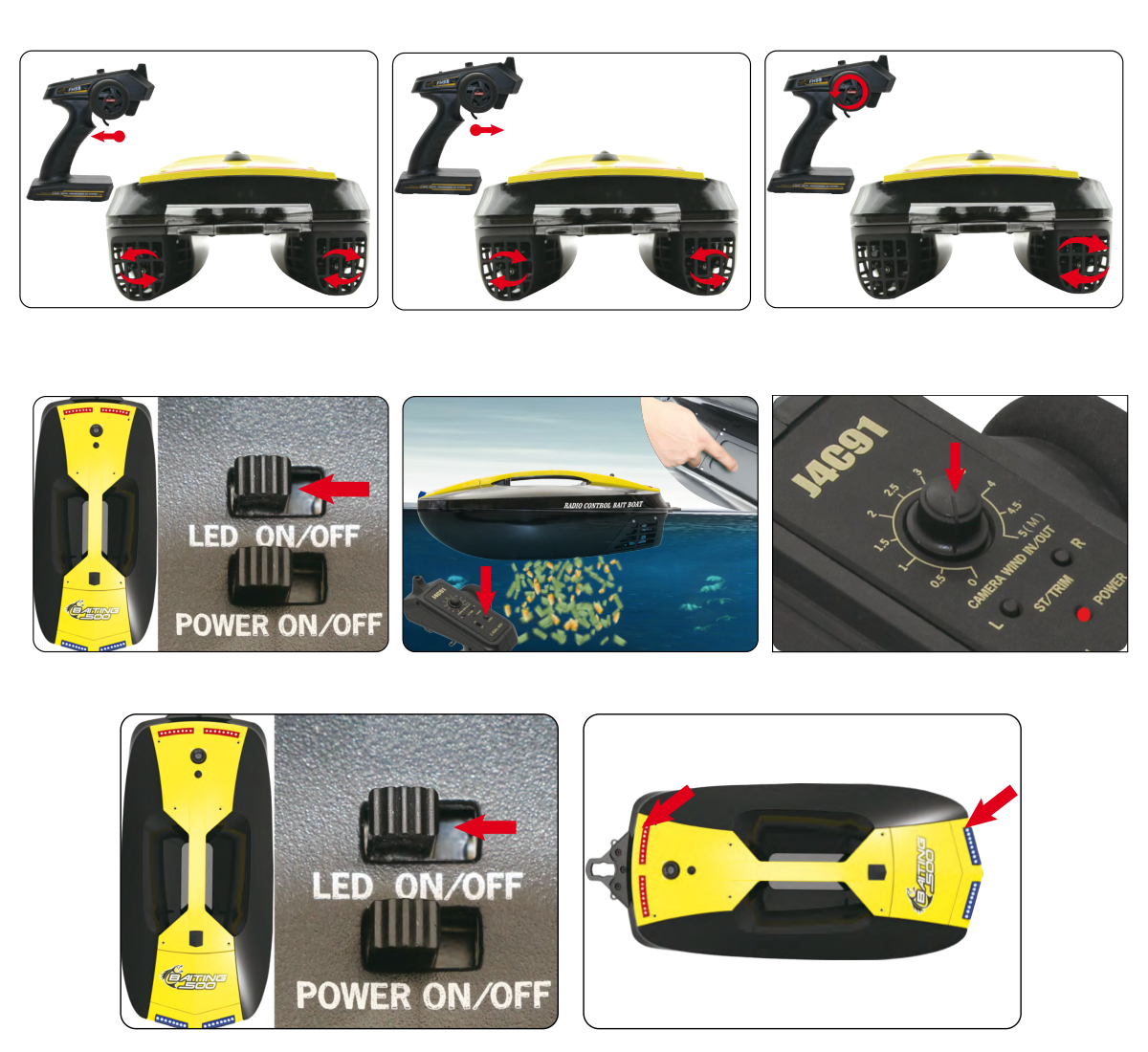

1. Držte sa mimo lodných skrutiek. Pritiahnutím spúšte obe skrutky proporcionálne ženú vpred. Odtlačením obe proporcionálne cúvajú s nižšou najvyššou rýchlosťou. Pri zatočení vľavo ľavá skrutka stojí a pravá poháňa; pri zatočení vpravo pravá stojí a ľavá poháňa.
2. Zapnite LED na prijímačovej skrinke: predné svetlá sú modré, zadné červené a pomáhajú určiť smer v noci. Dvierka násypky zatiahnite spredu dozadu, až západka cvakne s indikáciou „DA“. Tlačidlom D.OPEN overte otvorenie.

Vpred/vzad, diferenciálne riadenie, svetlá a uvoľnenie násypky. (Obr. 2)

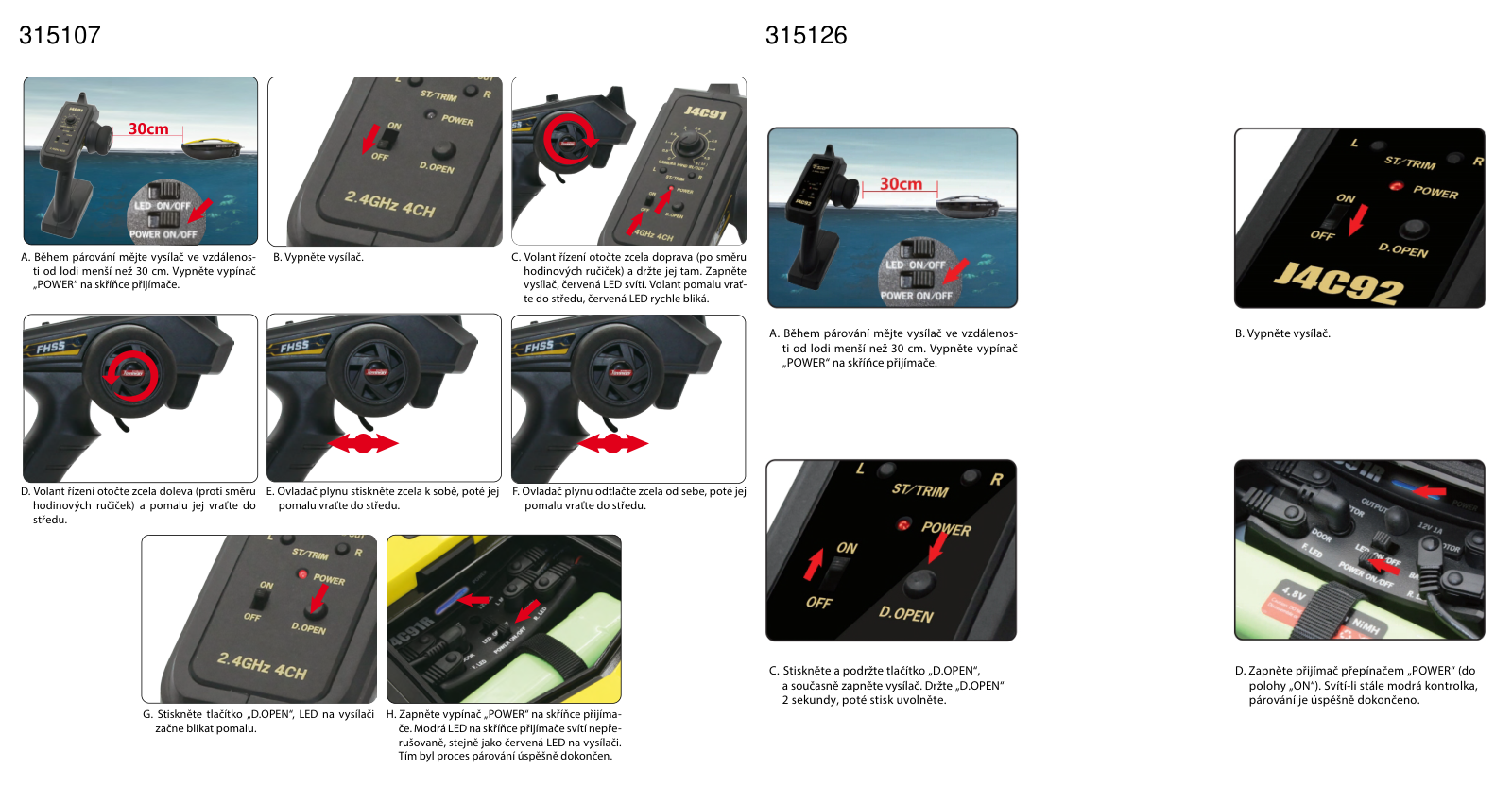

Párovanie: určte verziu súpravy

Poznámka

Dodané PDF opisujú 2 rôzne verzie vysielača. Použite postup zodpovedajúci zariadeniu; priradenie pre predajný set V3 musí potvrdiť človek. Pre oba postupy majte vysielač a loď do 30 cm od seba a spočiatku oba vypnuté.

Kalibračný postup: PDF s vysielačom 315107

1. Držte volant úplne vpravo a zapnite vysielač. Pomaly ho vráťte do stredu; červená LED rýchlo bliká. Otočte úplne vľavo a pomaly vráťte do stredu.
2. Spúšť úplne pritiahnite a pomaly vráťte do neutrálu. Úplne ju odtlačte a pomaly vráťte do neutrálu. Stlačte D.OPEN; LED teraz bliká pomaly.
3. Zapnite POWER prijímača. Trvalá modrá na prijímači a červená na vysielači potvrdzujú dokončenie.

Tlačidlový postup: PDF s vysielačom 315126

1. Pri zapínaní vysielača držte D.OPEN. Držte ďalej 2 s a potom uvoľnite.
2. Prepnite POWER prijímača na ON. Trvalá modrá potvrdzuje spárovanie. Pred použitím overte všetky funkcie.

Oddelené postupy párovania oboch dodaných verzií súpravy. (Obr. 3)

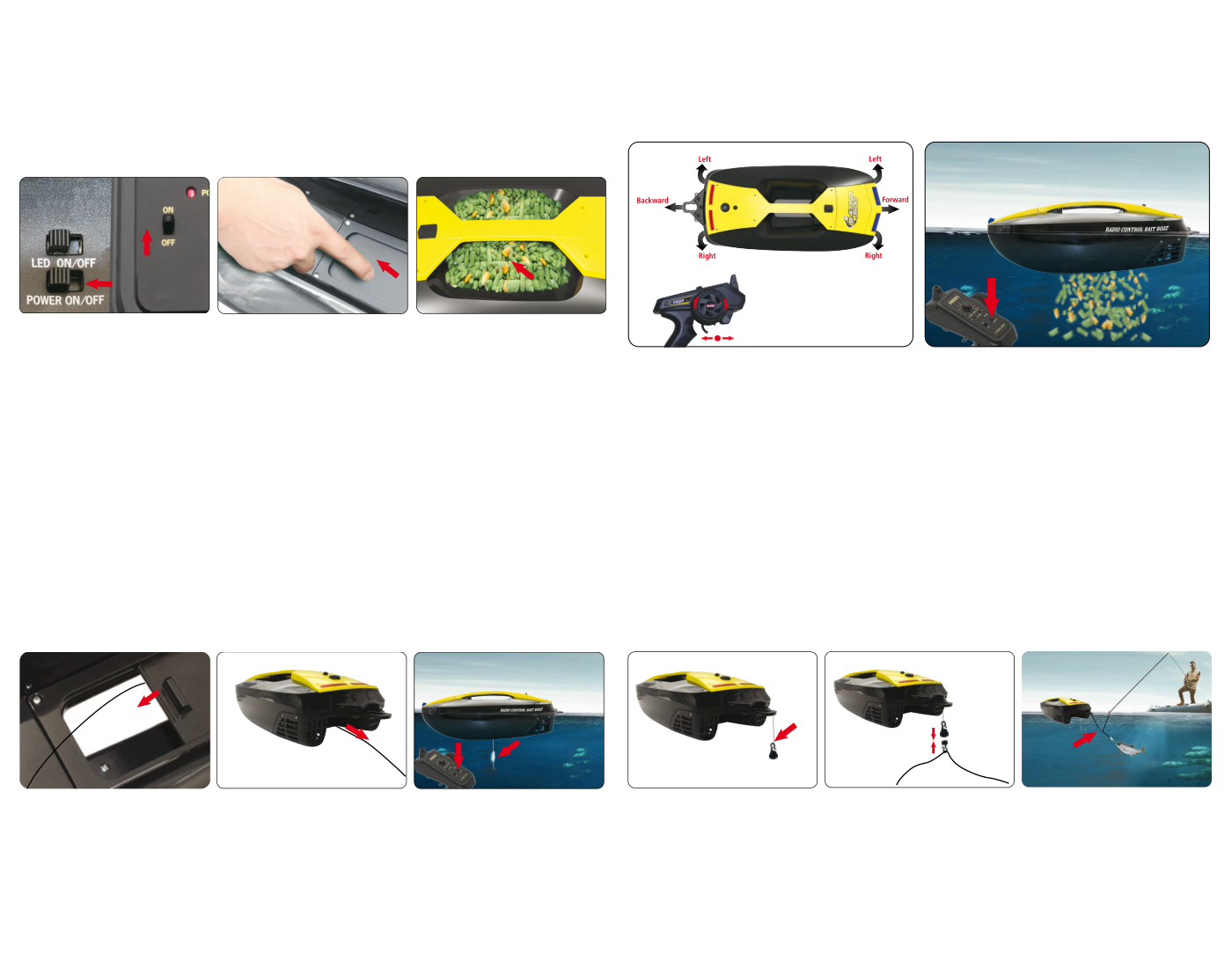

Zavážanie návnady a udíc

1. Zapnite vysielač a potom loď, overte trvalú modrú prijímača a zatvorte dvierka. Nasypte najviac 500 g vhodnej návnady. Spustite loď, prejdite na zvolené miesto v spoľahlivom dosahu, stlačte D.OPEN a vráťte sa. Dopĺňajte až po vyzdvihnutí lode.
2. Na vyvezenie háčika pretiahnite udicu s háčikom zdola otvorom násypky a zatvorte dvierka do cvaknutia. Vlasec veďte priamo dozadu mimo skrutiek. Na zvolenom mieste stlačte D.OPEN na uvoľnenie háčika a vráťte sa.
3. Na magnetické vlečenie uviažte väčšiu polovicu magnetu k zadnému držiaku vlascom najviac 100 mm. Menšiu polovicu upevnite k udici a magnety spojte. Vyplávajte; záber ryby alebo pohyb prúta magnety oddelí. Po uvoľnení sa vráťte.

Plnenie násypky, vedenie vlasca a magnetický záves. (Obr. 4)

Pozor

Nízke napätie pohonného akumulátora rozbliká navigačné LED aj pri vypnutom osvetlení. Ihneď sa vráťte. Zdroj uvádza zostávajúcich asi 10 min alebo 400 m, ale ide o odhad, nie zaručenú rezervu. Na brehu sadu nabite alebo vymeňte.

Voliteľné vybavenie

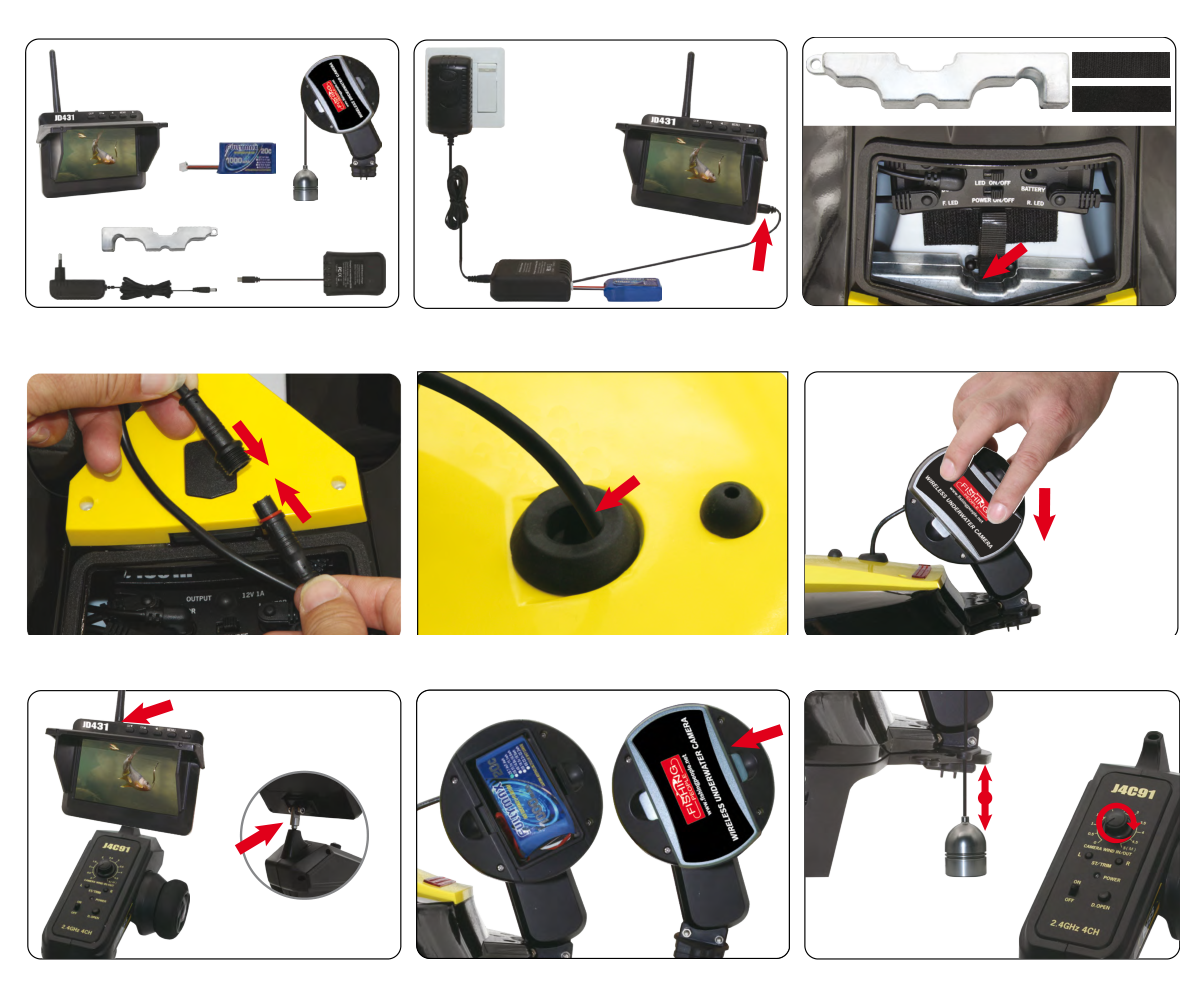

Ponorná kamera 3901

1. Pri verzii s ovládačom CAMERA WIND IN/OUT nabite akumulátory navijaka a displeja podľa ich návodov. Do predného priestoru upevnite dodané samolepiace vyvažovacie závažie.
2. Kábel kamery veďte veľkým otvorom v zadnom držadle dopredu do priestoru akumulátora a spojte vodotesný konektor. Prerežte gumovú zátku, nasaďte ju okolo kábla a usaďte do zadného otvoru na utesnenie. Navijak upevnite na zadný držiak.
3. Monitor upevnite na vysielač a zapnite. Vložte a pripojte akumulátor navijaka a uzavrite kryt. Overte živý obraz. Ovládačom CAMERA WIND IN/OUT otáčajte pomaly na spúšťanie či navíjanie kamery; rýchle otáčanie môže zamotať lano. Bez kompatibilnej kamery nemá gombík funkciu.

Celková dĺžka lana je 5,5 m; ovládaný zdvih aj najväčšia hĺbka ponorenia sú 5 m. Kamerou sledujte hĺbku, hľadajte ryby alebo pozorujte zábery pri magnetickom závese.

Kamera, vyvažovacie závažie, utesnené vedenie kábla, navijak a monitor. (Obr. 5)

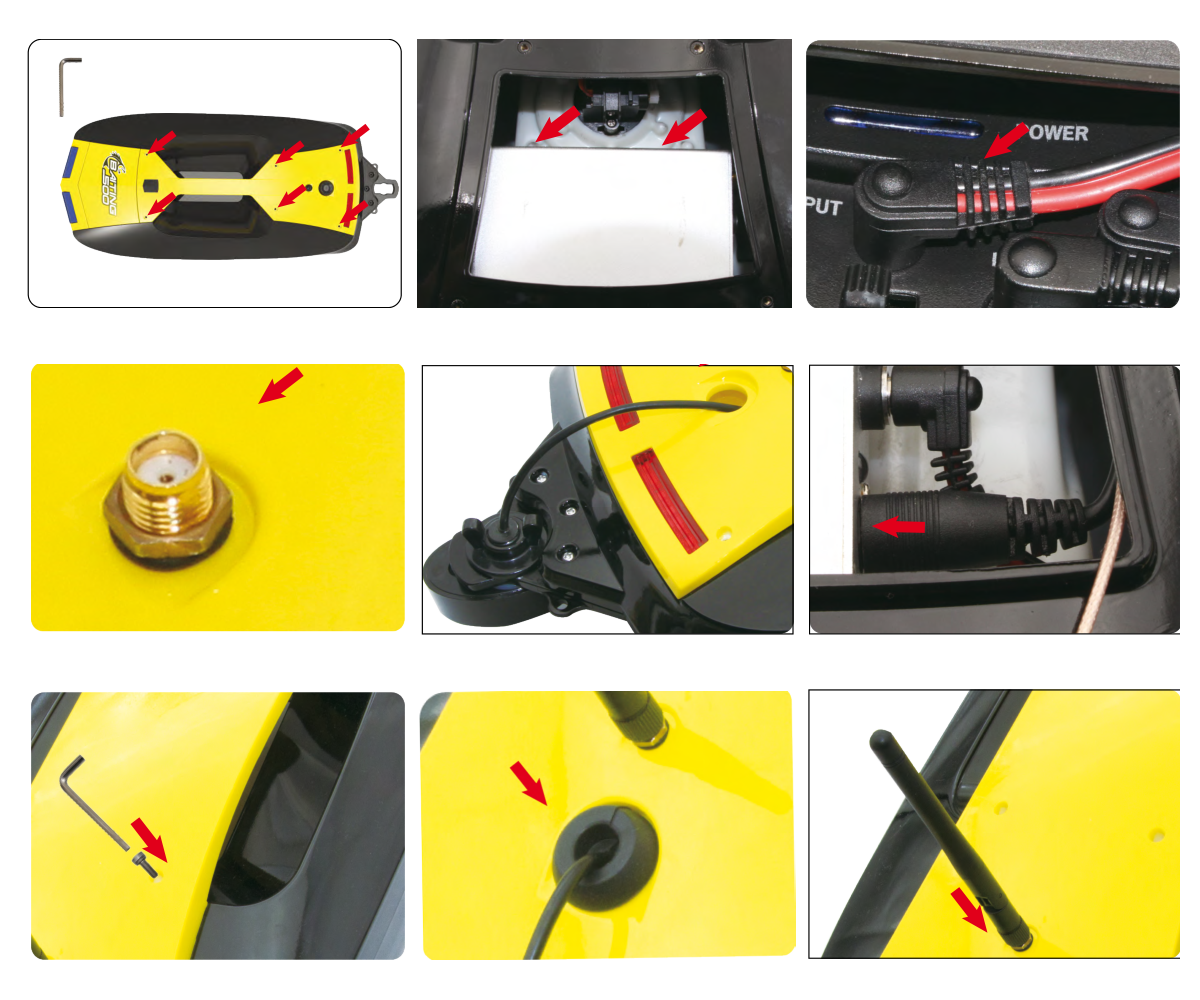

Montáž bezdrôtového sonaru

1. Odpojte napájanie. Dodaným imbusom vyskrutkujte 6 skrutiek držadla a držadlo zložte. Riadiacu jednotku sonaru upevnite v zadnom priestore obojstrannou páskou.
2. Overte, že sonar prijíma 12 V a najviac 1 A. Použite dodaný konektor: čierny vodič je záporný (−) na vonkajšom kontakte, hnedý kladný (+) uprostred. Pripojte do OUTPUT 12V/1A na prijímačovej skrinke; pri zapájaní ponechajte napájanie vypnuté.
3. Anténny konektor upevnite malým otvorom držadla. Sondu nasaďte na zadný držiak, kábel pretiahnite veľkým otvorom a zapojte do riadiacej jednotky. Vráťte držadlo s jeho 6 skrutkami. Prerezanú gumovú zátku nasaďte okolo kábla a utesnite zadný otvor, potom priskrutkujte anténu.

Prípadne vlečte kompatibilný prenosný Wi-Fi sonar za zadným držiakom na vlasci najviac 100 mm. Dodržujte jeho vlastný návod.

Montáž sonaru, polarita výstupu, anténa a tesnenie kábla. (Obr. 6)

Údržba a skladovanie

1. Vypnite loď pred vysielačom. Po prevádzke odpojte a vyberte pohonnú sadu aj články vysielača. Vonkajšok trupu, násypku a obe skrutky opláchnite čistou sladkou vodou; elektroniku ponechajte suchú.
2. Pred ďalšou plavbou odstráňte rastliny a cudzie predmety spod krytov skrutiek. Zdroj odporúča krátke cúvnutie na uvoľnenie rastlín na vode; ak nepomôže, zastavte a bezpečne vyzdvihnite, pred ručným čistením odpojte napájanie.
3. Vyčistite násypku a dvierka ponechajte otvorené, najmä pri dlhom skladovaní, aby sa nedeformovali dvierka ani pružina. Otvorte kryt a nechajte loď 1 deň schnúť. Skladujte úplne suchú v pôvodnej krabici s penovou výplňou. Opotrebované či poškodené moduly vymeňte; pri neistote požiadajte predajcu o servis.

Príloha

Náhradné diely

Katalógové číslo	Popis
315101	Žltý kryt
315102	Súprava predných a zadných LED
315103	Tesnenia antény a kábla
315104	Súprava dvierok násypky
315105	Súprava zámku dvierok
315106	Prijímač
315107 / 315126	Vysielač
315108	Súprava ľavého a pravého motora
315109	Súprava ľavej a pravej skrutky
315110	NiMH 4,8 V 5000 mAh
315111	Sieťový nabíjač
315112	Súprava suchého zipsu
315113	Magnetický záves udice, 4 kusy
315114	Žlté držadlo
315115	Čierny trup s nálepkami
315116	Tesnenia krytu predné a zadné
315117	Ľavý a pravý kryt skrutky
315119	Sivý kryt
315120	Sivé držadlo

Pôvodné právne informácie

Poznámka

Staršie PDF uvádza Joysway Hobby Ltd. ako subjekt vyhlasujúci zhodu #3151 Sweet Bait / J4C91 so smernicou 2014/53/EU. Odkazuje na historickú stránku vyhlásení, použitie 2,4GHz zariadenia v celej EÚ bez individuálneho schvaľovania a staré označenie WEEE 2002/96/EG. Pred zverejnením overte právnickú osobu, verziu výrobku a vyhlásenie; ide o záznam zdroja, nie novo vydané vyhlásenie.

Servis a likvidácia

Návod uschovajte. Opravy, platné záručné podmienky a vhodné náhradné diely riešte s predajcom. Neschválené úpravy alebo použitie v rozpore s návodom môžu spôsobiť úraz a poškodenie. Elektrické zariadenia ani batérie nevyhadzujte do zmesového odpadu; odovzdajte ich do príslušného oddeleného zberu.

Pôvodný text PELIKAN DANIEL opisuje výrobok bez materiálových a výrobných chýb pri predaji a 24mesačnú záruku bezplatnej opravy. Vylučuje opotrebovanie, nesprávne použitie či inštaláciu, havárie a neautorizované zmeny alebo opravy vrátane vodeodolných náterov. Obsahuje aj obmedzenie zodpovednosti na obstarávaciu cenu, prevzatie rizika používateľom, vrátenie nepoužitého výrobku a právo zmeniť záruku alebo konštrukciu bez oznámenia. Tieto pôvodné doložky sú zaznamenané na právnu kontrolu, nie ako novo schválené súčasné spotrebiteľské podmienky. Zariadenie chráňte pred krajnými teplotami, vlhkosťou, prachom a dlhým priamym slnkom.

Elektrické zariadenia s prečiarknutou nádobou patria do oddeleného zberu a recyklácie, nie domáceho odpadu. Zdroj opisuje bezplatnú bezpečnú recykláciu a výrobu v Číne.
