Joysway Baiting 2500 - Návod na obsluhu

DISCONTINUED

4ST3152

Baiting 2500

DISCONTINUED

4ST3152F

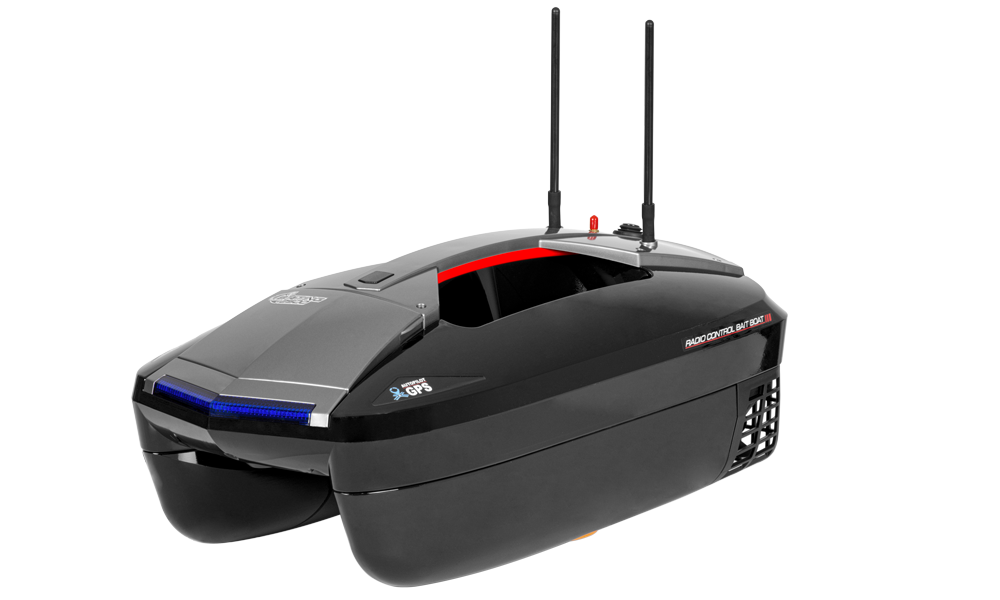

Baiting 2500 so sonarom

Úvod

Baiting 2500 je dvojmotorová zavážacia loď s pištoľovou súpravou J5C92, GPS autopilotom, násypkou otváranou zdola a zadným uvoľňovaním háčika. Samostatná 4ST3152 aj sonarová 4ST3152F sa už nepredávajú. Návod platí pre pôvodnú 3152, nie Baiting 2500 V2. Pri sete so sonarom čítajte aj návod TF300.

Technické údaje

Parameter	Popis
Rozmery	600×315×230 mm
Hmotnosť	4,1 kg
Pohonný akumulátor	LiFePO₄ 6,4 V 15,6 Ah
Články vysielača	4× AA
Frekvencia / maximálny vyžiarený výkon	2400–2483,5 MHz / <14 dBm
Dosah riadenia / spätných dát	500 / 300 m
Súvislá plavba: autopilot / ručne	3,5 / 2 h
Doba nabitia / najdlhšie pripojenie	4 / 6 h

Dodávané: loď, RC súprava s GPS, vodeodolný prepravný vak, sada LiFePO₄ 6,4 V 15,6 Ah, sieťový nabíjač s balancérom a návod. Údaje o dosahu a výdrži závisia od podmienok; ponechajte bezpečnú rezervu.

Bezpečnostné pokyny

Nebezpečenstvo

Pred použitím prečítajte celý návod. Ruky držte mimo lodných skrutiek a pred ich čistením či opravou odpojte napájanie. Neprevádzkujte pri plavcoch, za silného vetra, vĺn, dažďa, búrky, na tečúcej vode, v poraste ani medzi mnohými prekážkami. Drobné diely chráňte pred deťmi, najmä mladšími ako 3 roky. Pre uviaznutú loď nikdy neplávajte ani nevstupujte do vody s vysielačom.

Pri preprave a skladovaní vyberte batérie lode aj vysielača. Trup chráňte pred pádmi a nárazmi a batérie pred ostrými predmetmi, prepichnutím a skratom. Zariadenie chráňte pred teplom, vlhkým skladovaním a priamym slnkom. Vysielač udržujte suchý. Po každej plavbe odpojte akumulátor a otvorený trup úplne vysušte proti korózii.

Nejde o hračku. Do potvrdenia rozporných vekových označení dodržujte obmedzenie českej obálky na osoby staršie ako 16 rokov. Vyhnite sa vysielacím vežiam a rozvodniam vysokého napätia, ktoré môžu rušiť GPS a rádio. Do trupu nevkladajte mokré predmety.

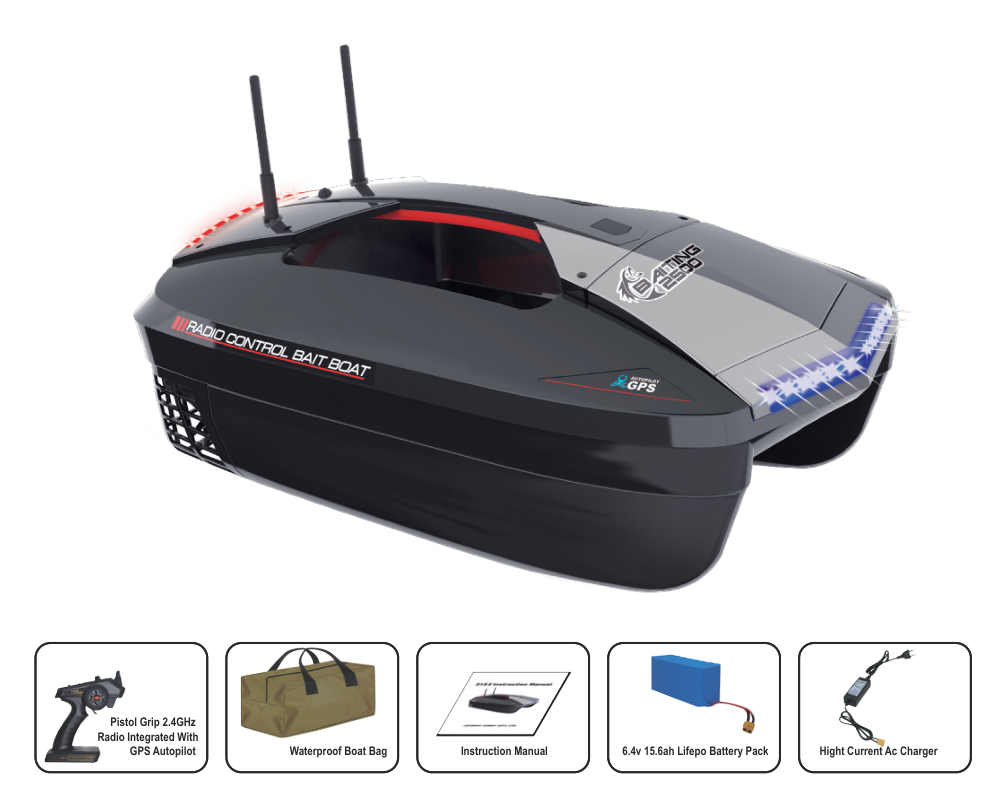

Loď, RC súprava, prepravný vak, akumulátor a nabíjač. (Obr. 1)

Hlavná časť

Nabíjanie a príprava vysielača

1. Pohonnú sadu vyberte z lode. Použite originálny nabíjač pre tento akumulátor LiFePO₄. Zapojte nabíjač do siete a potom pripojte sadu. Červená znamená nabíjanie, trvalá zelená dokončenie. Po rozsvietení zelenej sadu odpojte a nabíjač vypnite/odpojte zo siete.
2. Do vysielača vložte 4 AA články so správnou polaritou, uzavrite kryt a zapnite ON. Rozsvieti sa TX. Vysielač vždy zapínajte pred loďou.

Nebezpečenstvo

Nabitie trvá asi 4 h. Sadu nikdy nenechávajte pripojenú dlhšie než 6 h, nenabíjajte cez noc ani bez dozoru. Nenabíjajte v lodi, horúčave alebo vlhku. Pri nadmernom zahriatí či poškodení nabíjanie ukončite.

Vloženie akumulátora a ovládanie

1. Otvorte kryt, upevnite sadu suchým zipsom a pripojte ju k napájaciemu konektoru lode. Loď zapnite tlačidlom vzadu hore na držadle. Overte kontrolku napájania a kryt bezpečne uzavrite.
2. Spúšť pritiahnite na jazdu vpred a odtlačte na spiatočku. Volant proti smeru hodinových ručičiek zatáča vľavo, v smere vpravo. Tlačidlo LED prepína navigačné svetlá. Ak loď s riadením v neutráli uhýba vpravo, stlačte ST/L; ak vľavo, ST/R.

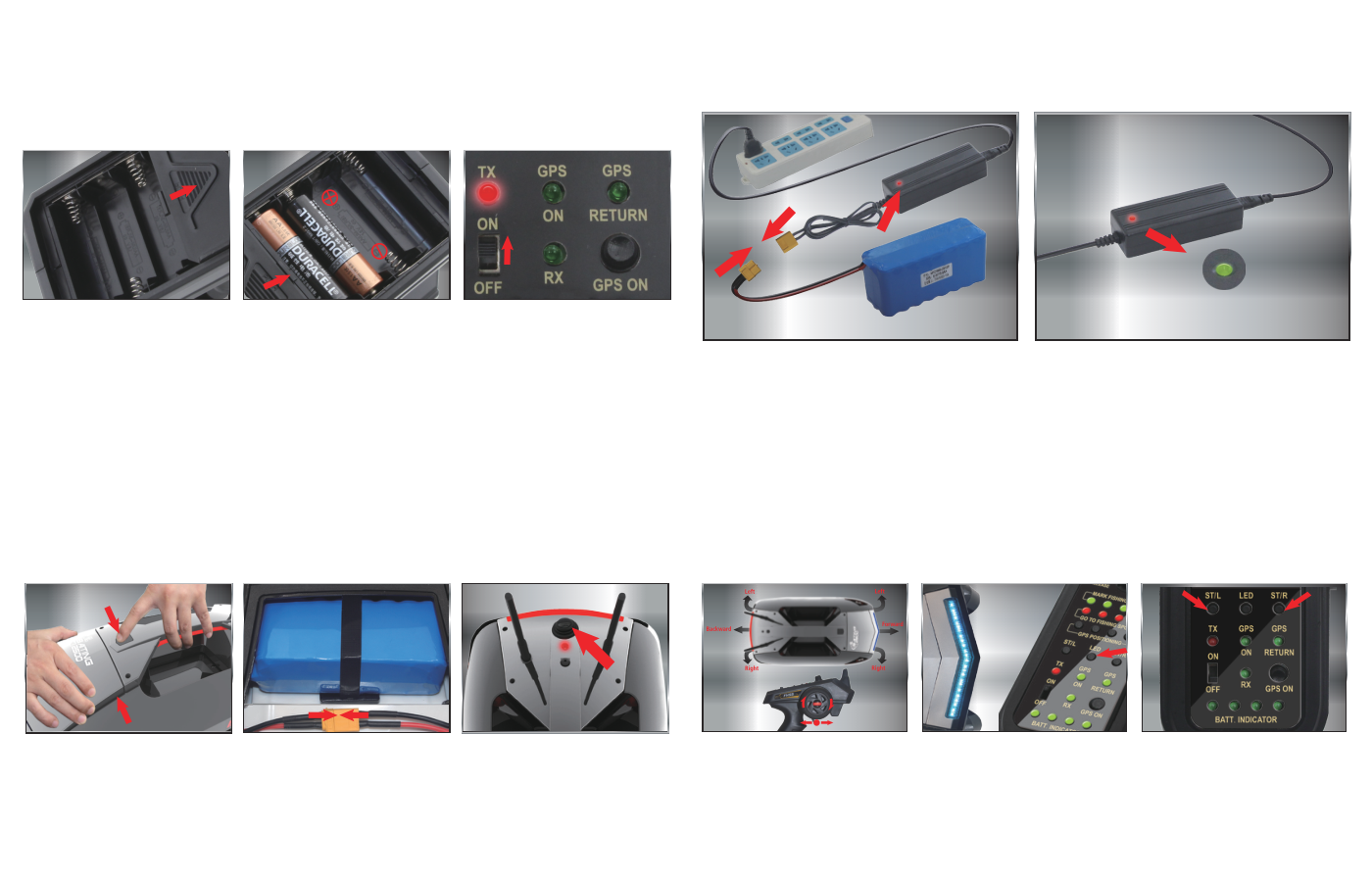

Lôžko akumulátora, vypínač lode a ovládače vysielača. (Obr. 2)

Párovanie v prípade potreby

Ak sa po bežnom zapnutí nerozsvietia RX a BATT.INDICATOR, spárujte súpravu nasledovne.

1. Vypnite vysielač a odpojte akumulátor lode. Pri zapínaní vysielača držte ST/L. TX svieti trvalo; keď bliká GPS ON, ST/L uvoľnite.
2. Pripojte akumulátor lode a zapnite tlačidlom na držadle. Párovanie je dokončené, keď svietia RX a BATT.INDICATOR. Pred vyplávaním overte všetky funkcie.

Násypka a zadné uvoľnenie háčika

1. So zapnutou loďou a vysielačom otočte gombík násypky na C, čím otvoríte dvierka aj zadný zámok. Na vlasec upevnite kovový krúžok, nasaďte ho na zadný zámok a otočte z C na A, aby sa vysunul zaisťovací kolík. Ťah vlasca musí niesť tento zadný zámok.
2. Háčik vložte do násypky zdola. Najprv zatvorte ľavé krídlo dvierok, potom pravé, s vlascom v otvore dvierok. Stlačte západku na zaistenie. Nasypte návnadu. V mieste zavezenia otočte z A na C a otvorte násypku aj zadný zámok na uvoľnenie návnady a háčika.

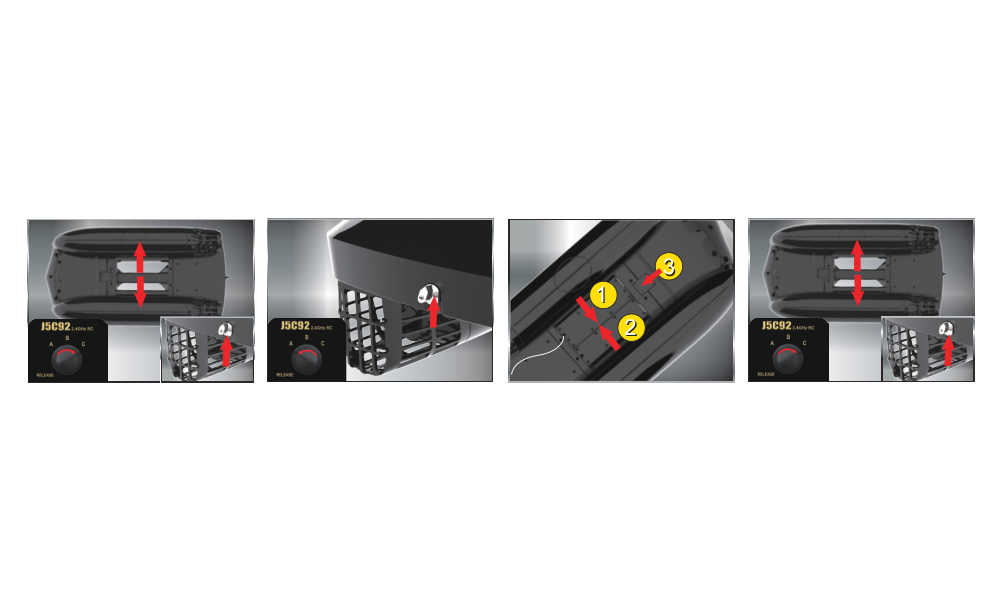

Zadný zaisťovací kolík, vedenie vlasca a poradie zatvárania dvierok. (Obr. 3)

Východiskový bod GPS a automatický návrat

Pozor

Pred zavážaním nastavte a overte východiskový bod. Bez neho nemôže správne fungovať návrat tlačidlom ani failsafe. Vysielač držte aspoň 1 m nad hladinou na spoľahlivý príjem. Autopilot nenahrádza voľnú trasu a dohľad.

1. Zapnite vysielač a potom loď. TX svieti červeno a RX zeleno. Vyčkajte zelené blikanie GPS ON, zvyčajne po 3–5 min podľa podmienok.
2. Doplávajte na voľné miesto 10 m od brehu. Držte GPS ON dlhšie než 5 s. Zelená prestane blikať a svieti trvalo: miesto je uložené ako východiskový bod.
3. Po odplávaní držte GPS ON dlhšie než 1 s. GPS RETURN svieti zeleno a loď sa vracia do východiskového bodu. Po príchode vysielač pípne a GPS RETURN zhasne. Zostávajúcu vzdialenosť k brehu prejdite ručne.
4. Pohyb spúšte alebo volantu zruší automatický návrat a obnoví ručné riadenie. Na nový návrat opäť držte GPS ON dlhšie než 1 s.

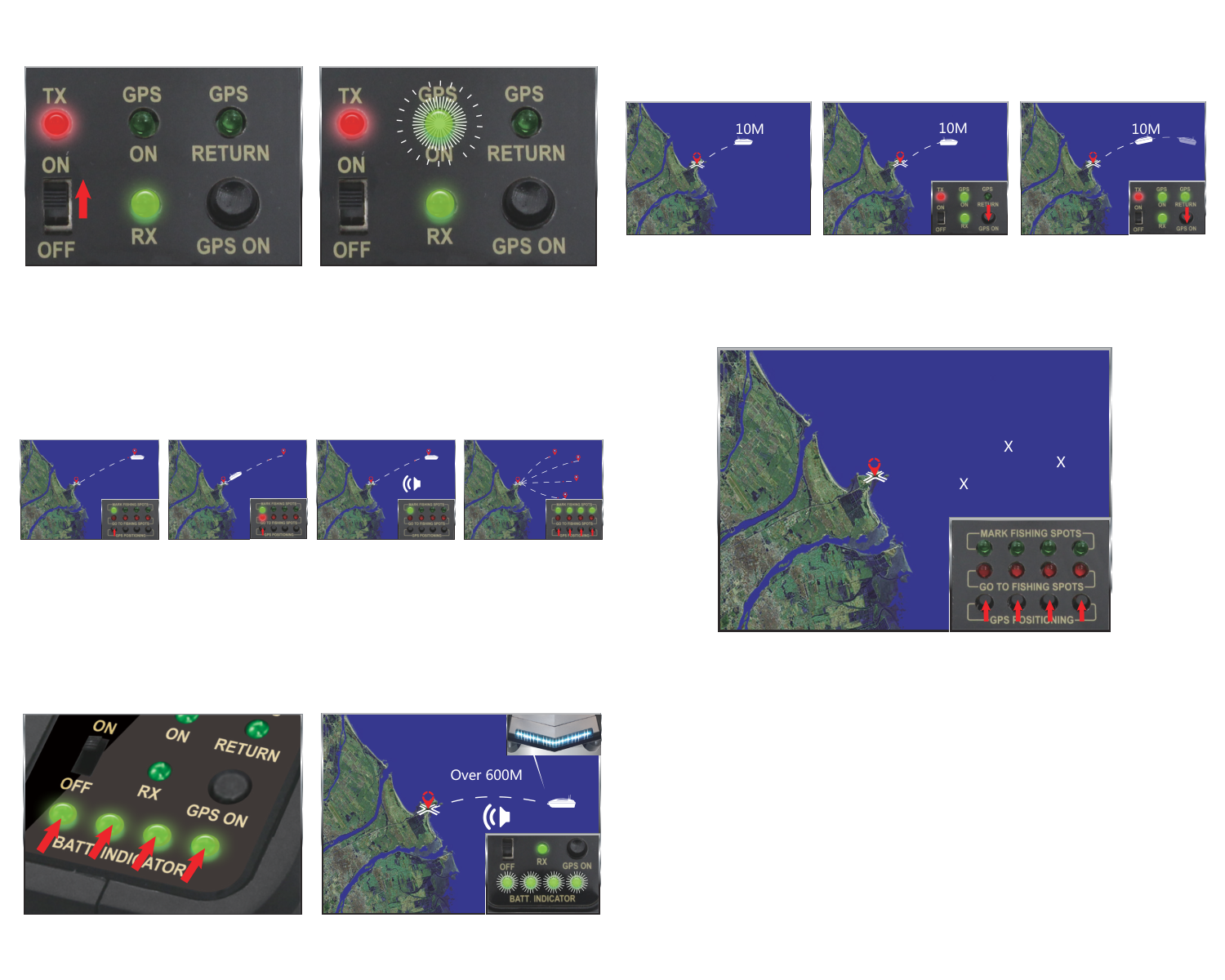

Nastavenie východiskového bodu a návrat tlačidlom. (Obr. 4)

Núdzový návrat failsafe

Zdroj uvádza, že vypnutie vysielača pri strate dosahu alebo dohľadu po 30 s aktivuje návrat do uloženého východiskového bodu. Keď je loď vidieť a je v dosahu, znovu zapnite vysielač a doveďte ju k brehu. Záchrana závisí od platného bodu, GPS a dostatku energie; funkciu bezpečne overte blízko brehu a stratu signálu nepoužívajte ako bežné riadenie.

Štyri miesta lovu

1. Na požadovanom mieste držte nepoužité tlačidlo GPS POSITIONING dlhšie než 5 s. Trvalá zelená potvrdzuje uloženie. Opakujte až pre 4 rôzne miesta.
2. Na plavbu na uložené miesto držte jeho tlačidlo GPS POSITIONING dlhšie než 1 s. Počas plavby svieti červená kontrolka. Po príchode loď zastaví, červená zhasne a vysielač pípne.
3. Na zmazanie miesta držte jeho tlačidlo dlhšie než 5 s, až zelená zhasne. Na novej vodnej ploche vymažte staré miesta a pred použitím nahraďte starý východiskový bod novo overeným.

Upozornenia batérie a rádia

Pri bežnej prevádzke svietia 4 zelené BATT.INDICATOR. Pri nízkom napätí všetky 4 blikajú, vysielač vydáva zvuk a blikajú predné aj zadné navigačné svetlá. Ihneď sa vráťte a nabite. Zdroj uvádza zostávajúci dojazd asi 600 m, ale podmienky ho môžu znížiť; nejde o zaručenú rezervu.

Dosah riadenia je približne 500 m, spätných dát lode asi 300 m. Nad 300 m môžu BATT.INDICATOR a GPS blikať alebo zhasnúť, hoci riadenie môže do 500 m fungovať. Zdvihnite vysielač na lepší príjem a vráťte sa do spoľahlivého dosahu; zhasnutie samo neznamená vybitý akumulátor.

Vypnutie, vypustenie vody a skladovanie

1. Vypnite loď a potom vysielač. Na krátku prestávku použite vypínač lode; pri skladovaní odpojte a vyberte jej akumulátor aj články vysielača. Po každom použití otvorte kryt.
2. Ak do trupu prenikla voda, s odpojeným napájaním povoľte 2 skrutky upevňujúce 2 kryty proti rastlinám. Zložte kryty a 2 odtokové zátky pod skrutkami. Otvormi vypustite vodu.
3. Pred použitím vráťte obe zátky, namontujte kryty a dotiahnite ich 2 skrutky. Trup s otvoreným krytom úplne vysušte; skladovanie za mokra spôsobuje koróziu.

Pozor

Nikdy nevyplávajte bez odtokových zátok: otvormi by do trupu vnikala voda.

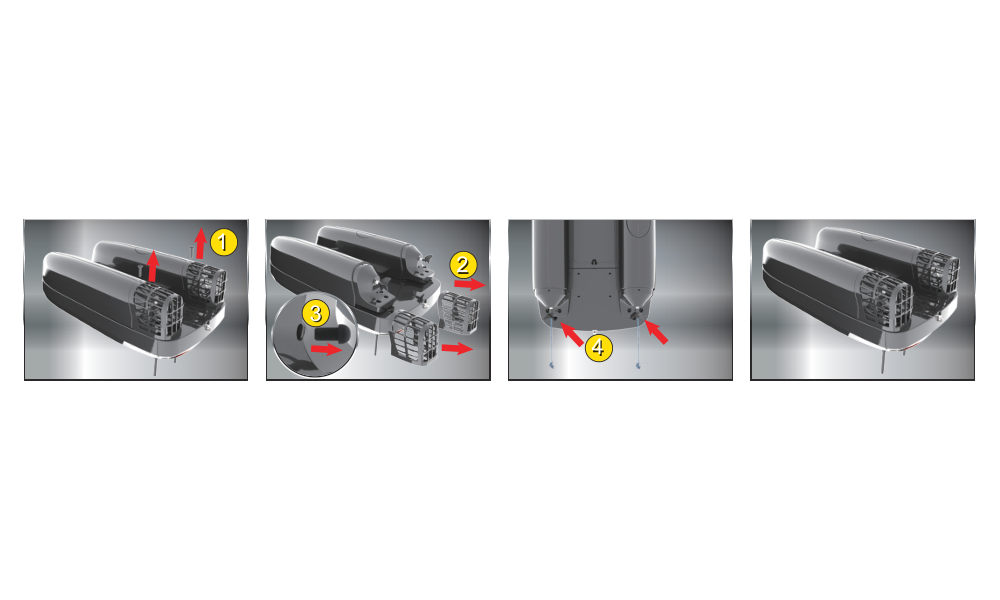

Kryty proti rastlinám, odtokové zátky a spätná montáž. (Obr. 5)

Príloha

Náhradné diely

Katalógové číslo	Popis
315201	Vysielač J5C92
315202	Prijímač J5C92 a GPS modul
315203	LiFePO₄ 6,4 V 15,6 Ah
315204	Sieťový nabíjač s balancérom a EU káblom
315208	Striedavý motor Baiting 2500
315209	Striedavý regulátor
325104	Súprava ľavej a pravej skrutky
315211	Ochranné rúrky antén, 2 kusy
315212	Ľavý a pravý kryt skrutky
315213	Kryt bez nálepiek a tesnenia
315214	Ľavý a pravý plavák bez nálepiek
315215	Súprava dvierok násypky
315216	Zámok dvierok násypky so servom
315217	Súprava zadného kolíkového zámku háčika
315218	Servo
315219	Súprava nálepiek

Pôvodné právne informácie

Poznámka

Staršie PDF uvádza SUNTO TECHNOLOGY Co., LTD ako subjekt vyhlasujúci zhodu Joysway Baiting 2500 so smernicou 2014/53/EU. Odkazuje na historickú stránku vyhlásení, použitie 2,4GHz zariadenia v celej EÚ bez individuálneho schvaľovania a staré označenie WEEE 2002/96/EG. Pred zverejnením overte právnickú osobu, verziu výrobku a vyhlásenie; ide o záznam zdroja, nie novo vydané vyhlásenie.

Servis a likvidácia

Návod uschovajte. Opravy, platné záručné podmienky a vhodné náhradné diely riešte s predajcom. Neschválené úpravy alebo použitie v rozpore s návodom môžu spôsobiť úraz a poškodenie. Elektrické zariadenia ani batérie nevyhadzujte do zmesového odpadu; odovzdajte ich do príslušného oddeleného zberu.

Pôvodný text PELIKAN DANIEL opisuje výrobok bez materiálových a výrobných chýb pri predaji a 24mesačnú záruku bezplatnej opravy. Vylučuje opotrebovanie, nesprávne použitie či inštaláciu, havárie a neautorizované zmeny alebo opravy vrátane vodeodolných náterov. Obsahuje aj obmedzenie zodpovednosti na obstarávaciu cenu, prevzatie rizika používateľom, vrátenie nepoužitého výrobku a právo zmeniť záruku alebo konštrukciu bez oznámenia. Tieto pôvodné doložky sú zaznamenané na právnu kontrolu, nie ako novo schválené súčasné spotrebiteľské podmienky. Zariadenie chráňte pred krajnými teplotami, vlhkosťou, prachom a dlhým priamym slnkom.

Príprava servisnej požiadavky

1. Kontaktujte predajňu nákupu. Ak sa s technikom nedohodnete inak, odovzdajte celé zariadenie vrátane vysielača/CCU.
2. Ak je to možné, použite pôvodný obal vložený do ďalšieho prepravného kartónu. Priložte podrobný opis poruchy a používania aj očíslovaný zoznam príslušenstva.
3. Doplňte dátum, meno, úplnú adresu, telefón na denný kontakt a kópiu dokladu o nákupe.

Elektrické zariadenia s prečiarknutou nádobou patria do oddeleného zberu a recyklácie, nie domáceho odpadu. Zdroj opisuje bezplatnú bezpečnú recykláciu a výrobu v Číne.
