Joysway Mad Shark V3 Brushed - Návod na obsluhu

4ST308203V3

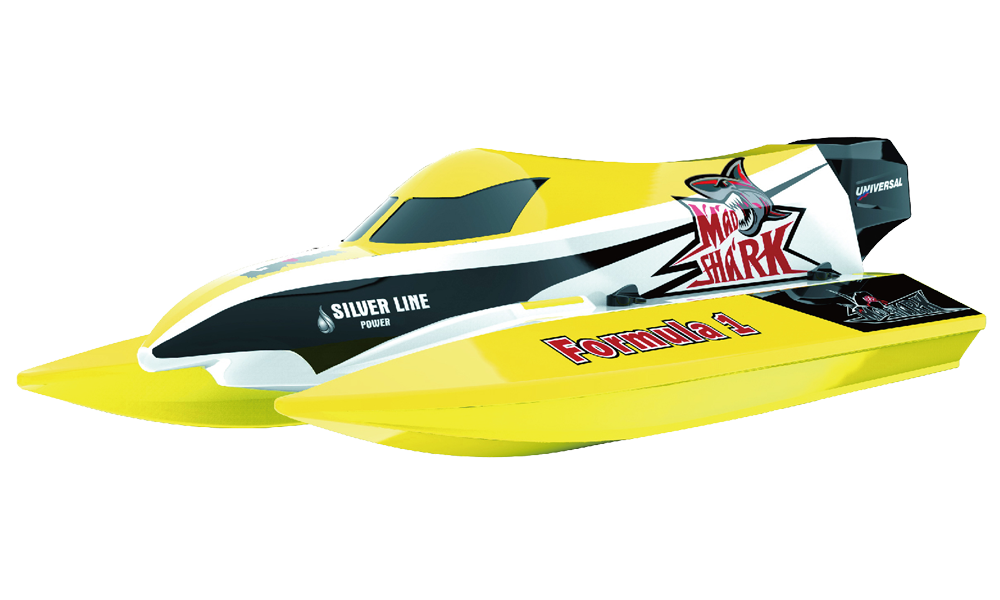

Mad Shark V3 Brushed

Úvod

Táto elektrická loď vo vyhotovení RTR má proporcionálne riadenie kormidla a plynu, jednosmerný motor s vodným chladením a servo kormidla. Pred vložením akumulátora si prečítajte celý návod. Tabuľky nižšie určujú konkrétnu verziu opísanú v tomto návode.

Bezpečnostné pokyny

Nebezpečenstvo

Toto nie je hračka. Používatelia mladší ako 14 rokov vyžadujú priamy dohľad dospelej osoby. Ak je akumulátor pripojený, držte prsty, odev a náradie mimo lodnej skrutky a všetkých pohyblivých častí. Pred údržbou akumulátor odpojte.

Model používajte iba v sladkej vode na voľnej vodnej ploche mimo dosahu plavcov, ľudí, zvierat a vodných rastlín. Neplávajte v stiesnenom priestore, za dažďa ani počas búrky. Pri blesku alebo hrmení prevádzku ukončite a model bezpečne odpojte.

Nebezpečenstvo

Pre model nikdy nevstupujte do hlbokej vody ani silného prúdu. Pri strate riadenia najprv zdvihnite vysielač a skúste obnoviť spojenie. Model vyzdvihnite bezpečným spôsobom z brehu; neohrozujte seba ani iné osoby.

Vysielač chráňte pred vodou; nie je vodoodolný. Dosah závisí od okolia a stavu batérií. Loď udržiavajte na dohľad a v bezpečnej vzdialenosti na návrat. Nenarážajte na breh, neplávajte v silnom prúde ani veľkých vlnách a nepreťažujte motor plavbou v rastlinách alebo iných prekážkach.

Technické údaje

Parameter	Mad Shark V3 Brushed
Dĺžka trupu / celková dĺžka	368 / 443 mm
Šírka	172 mm
Hmotnosť RTR	600 g
Jednosmerný motor s vodným chladením	390
Jednotka prijímača a regulátora	15 A
Pohonný akumulátor	7,4 V 900 mAh Li-ion
Maximálna rýchlosť podľa výrobcu	25 km/h
Približná doba plavby	8 min

Poznámka

Aktuálny katalóg uvádza pohonnú sadu 900 mAh. Zoznam náhradných dielov v PDF stále opisuje akumulátor 82019 ako 800 mAh. Pri objednaní náhrady overte štítok a konektor dodanej sady; ide o 2S Li-ion.

Obsah setu a vybavenie

Set obsahuje zostavenú loď, vysielač J2C96 2,4 GHz, pohonný akumulátor so zodpovedajúcim USB balančným nabíjačom, stojanček, 4 AA batérie do vysielača a trojuholníkový záves vysielača s 3 skrutkami. Krížový skrutkovač nie je súčasťou balenia.

Vrecko s náradím obsahuje imbusové kľúče 2,0 mm a 2,5 mm. Menší kľúč slúži na nastavovacie skrutky spojky pohonu, väčší na nastavenie plutvičiek alebo tiahla podľa vyhotovenia modelu.

Hlavná časť

Príprava vysielača

1. Otvorte priestor batérií a vložte 4 nové AA články podľa vyznačenej polarity. Kryt zatvorte.
2. Ak chcete použiť popruh, namontujte trojuholníkový záves 3 dodanými skrutkami a pripojte vhodný popruh.

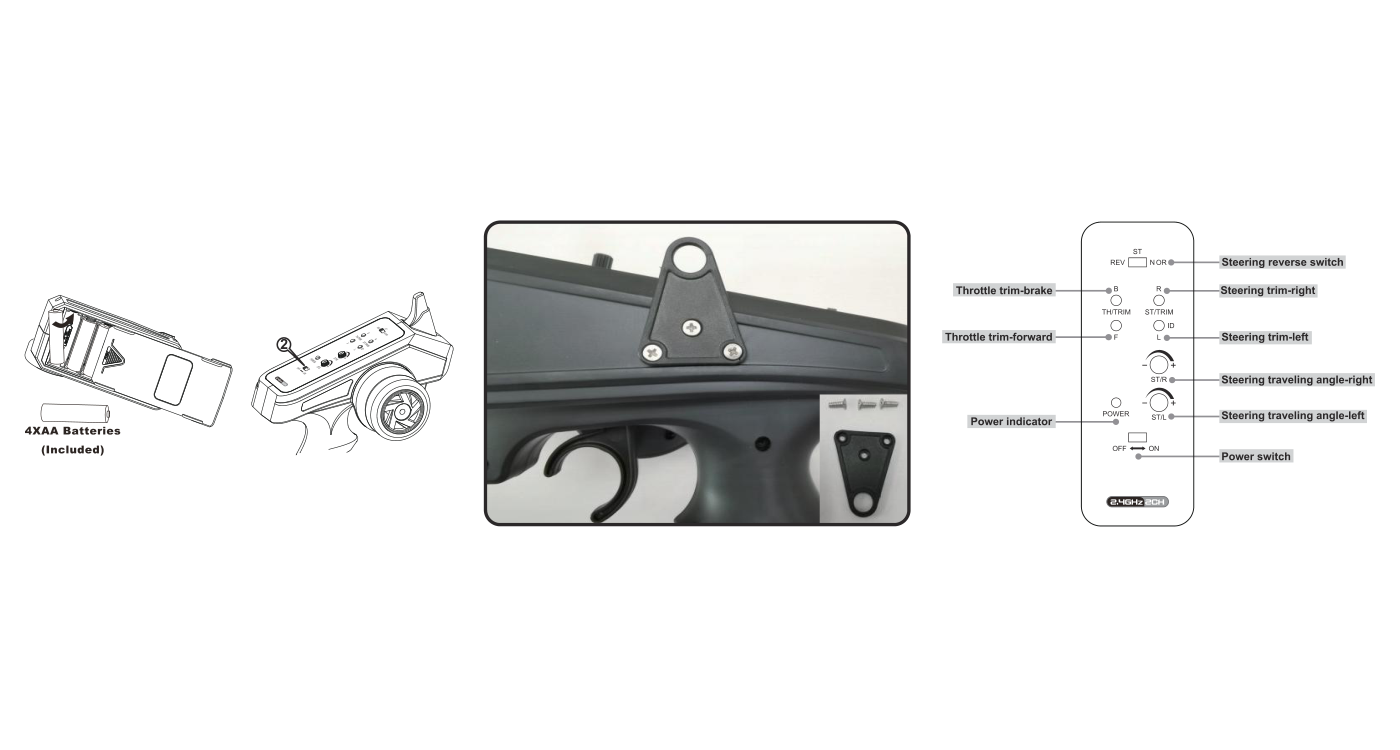

Batérie, záves a ovládacie prvky vysielača J2C96. (Obr. 1)

Nabíjanie pohonného akumulátora

Nebezpečenstvo

Nabíjajte mimo modelu pod dohľadom dospelej osoby na nehorľavom povrchu. Nabíjanie nenechávajte bez dozoru. Použite iba nabíjač určený pre daný typ a počet článkov. Akumulátor nikdy neskratujte, nerozoberajte, nestláčajte ani nevhadzujte do ohňa. Poškodenú, nafúknutú alebo nadmerne horúcu sadu nepoužívajte. Po použití ju odpojte a opotrebované akumulátory odovzdajte na recykláciu.

1. Dodaný USB balančný nabíjač pre 2S Li-ion pripojte k vhodnému USB zdroju. Červená LED svieti trvalo.
2. Pripojte nabíjací konektor akumulátora. Počas nabíjania červená LED svieti a zelená bliká. Pred prvým použitím sadu plne nabite.
3. Nabíjanie je dokončené, keď červená LED zhasne a zelená trvalo svieti. Odpojte akumulátor a potom nabíjač.

Poznámka

PDF uvádza približne 4 hodiny na plné nabitie. Zároveň opisuje asi 80 % kapacity po 1,5 hodine a následne približne 3 hodiny nabíjania zníženým prúdom. Tieto odhady nie sú zhodné; riaďte sa signalizáciou dokončenia, nie pevným časom, a nabíjanie stále sledujte.

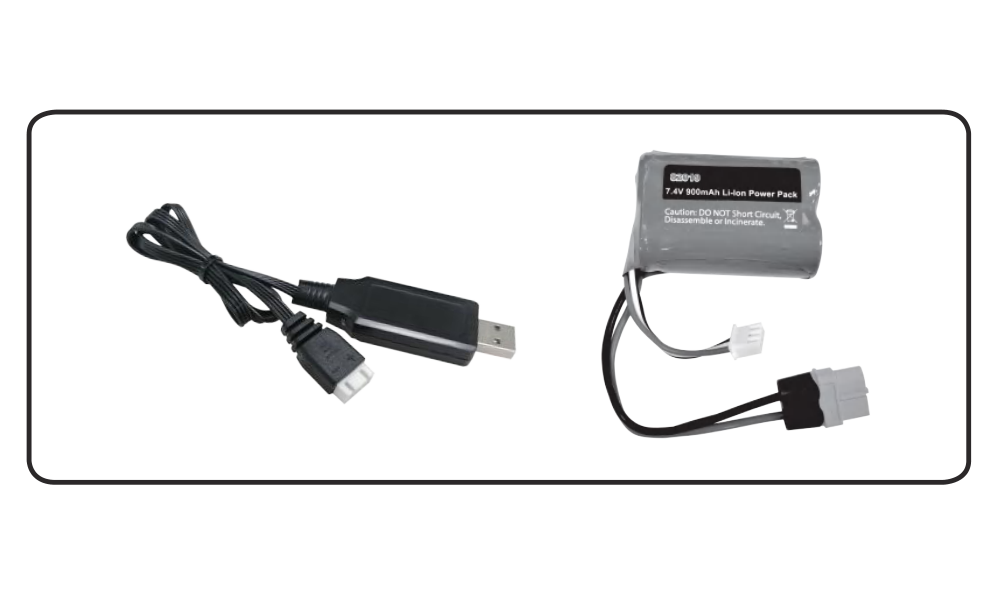

Akumulátor a signalizácia príslušného USB nabíjača. (Obr. 2)

Vloženie akumulátora a uzavretie krytu

1. S odpojeným akumulátorom najprv otočte plastovú západku pod provou a potom 4 západky okolo krytu. Kryt zložte, loď položte na penový stojanček a nabitú sadu upevnite vnútri trupu.
2. Skontrolujte chladiace hadičky a nasávací otvor na spodku trupu. Musia byť priechodné, pevne pripojené a nepoškodené; deformovaný vstup alebo upchatá hadička môžu spôsobiť prehriatie a poškodenie motora a regulátora.
3. Pred pripojením sady k regulátoru zapnite vysielač ON. Spúšť ponechajte v neutráli a priestor lodnej skrutky voľný. Zodpovedajúce konektory spojte bez násilia a so správnou polaritou.
4. Overte správne usadenie gumového tesnenia v drážke. Kryt vráťte a zaistite tak, aby nestlačil tesnenie ani káble.

Pri Mad Shark najprv zaistite západky krytu a nakoniec západku pod provou.

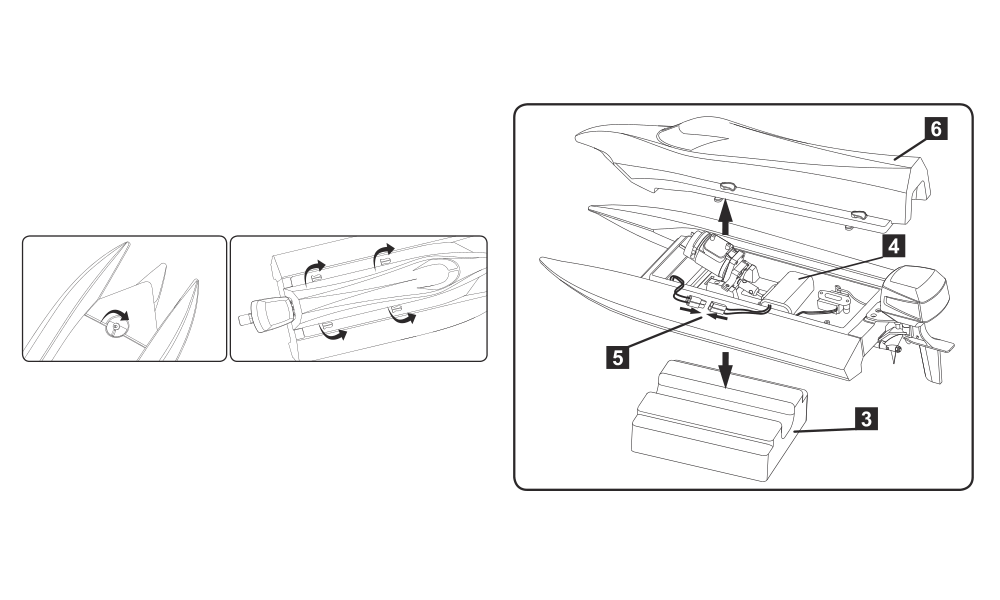

Poloha akumulátora, západky krytu a tesnenie. (Obr. 3)

Automatické párovanie

1. Počas párovania ponechajte ostatné blízke vysielače a prijímače vypnuté. Nie je potrebné stlačiť párovacie tlačidlo.
2. Zapnite vysielač: raz pípne a jeho kontrolka napájania bliká. Pripojte akumulátor lode: po úspešnom spárovaní vysielač dvakrát pípne a kontrolka svieti trvalo.

Kontrola zmyslu riadenia, trimov a výchyliek

1. Loď podoprite a uvoľnite priestor lodnej skrutky. Otočte volant doprava: odtoková hrana kormidla sa musí vychýliť doprava, pri povele doľava doľava. Obrátený zmysel opravte prepínačom ST REV/NOR a kontrolu zopakujte.
2. Pomocou ST/TRIM R/L nastavte kormidlo do neutrálu. Na vode trim jemne dolaďte, aby loď s vycentrovaným volantom plávala rovno.
3. Nastavte TH/TRIM B/F tak, aby sa pri uvoľnenej spúšti lodná skrutka zastavila. Krátkym pritiahnutím spúšte overte reakciu motora; skúšku nasucho obmedzte, pretože vodné chladenie nepracuje.
4. Pravú a ľavú výchylku nastavujte zvlášť ovládačmi ST/R a ST/L. Každý má rozsah 0–100 %: úplne vľavo je 0 %, úplne vpravo 100 %. Začnite továrenským nastavením a podľa potreby výchylku zmenšite; servo nesmie tlačiť tiahlo proti dorazu.

Vyplávanie a návrat k brehu

1. Pred každou plavbou overte nabitie, chladiace hadičky, tesnenie krytu, správny zmysel riadenia, neutrál plynu a voľný pohyb pohonu. Najskôr zapnite vysielač, potom pripojte loď a ešte pred položením na vodu skontrolujte ovládanie.
2. Začnite blízko brehu a rýchlosť zvyšujte postupne. Ponechajte dostatočnú rezervu akumulátora na návrat. Uvádzaná doba plavby 8 min závisí od podmienok a používania plynu.
3. Pri výraznom spomalení sa ihneď vráťte. Môže sa aktivovať podpäťová ochrana regulátora; ďalšia plavba môže sadu nadmerne vybiť a nenávratne poškodiť. Ak sa loď začne nezvyčajne pohupovať, vráťte sa, odpojte akumulátor a vylejte prípadnú vodu z trupu.

Po každej plavbe

1. Najprv odpojte akumulátor lode, potom vypnite vysielač OFF. Po ukončení prevádzky vyberte sadu z lode a články z vysielača.
2. Zložte horný kryt a pred uložením nechajte trup úplne vyschnúť na teplom, suchom a vetranom mieste. Neuzatvárajte vlhkosť vnútri.

S otvoreným krytom nechajte pohon približne 15 min chladnúť, než vložíte ďalšiu nabitú sadu. PDF inde uvádza 5–10 min; na ochranu motora použite dlhší odporúčaný čas 15 min.

Mazanie hnacieho hriadeľa

Po každých 2–3 jazdách vyberte a namažte ohybný aj lodný hriadeľ vodoodolným lodným mazivom. Mazanie obmedzuje opotrebovanie a pomáha utesniť puzdro hriadeľa proti vnikaniu vody. Pred začatím odpojte akumulátor.

1. Imbusovým kľúčom 2 mm povoľte 2 nastavovacie skrutky spojky upevňujúce ohybný hriadeľ. Hriadeľ s lodným hriadeľom vytiahnite z puzdra.
2. Hriadele namažte a namontujte v opačnom poradí. Obe skrutky spojky znovu dotiahnite a pred pripojením napájania overte voľné otáčanie pohonu.

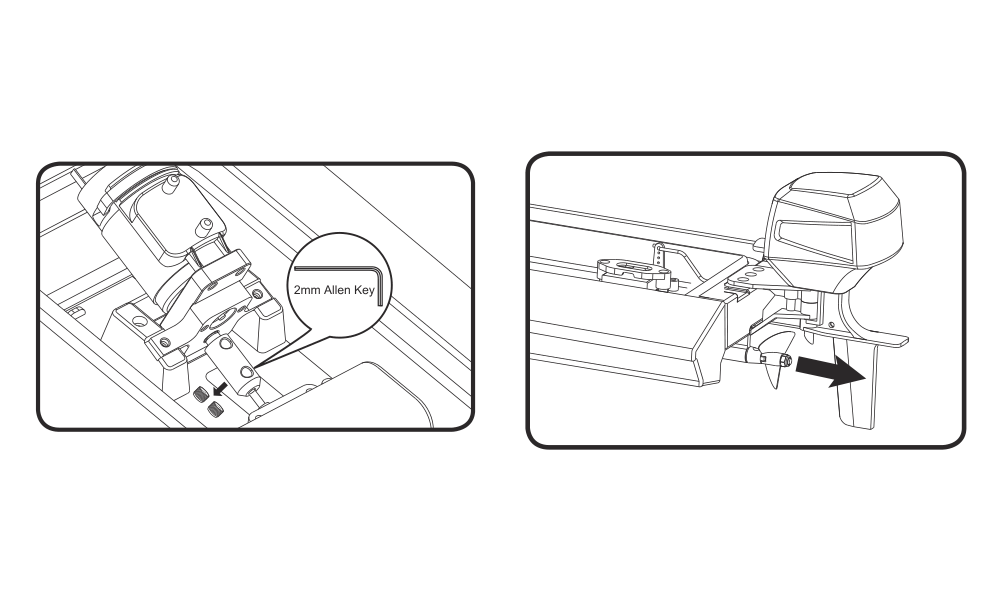

Spojka pohonu a vybratie hriadeľa na mazanie. (Obr. 4)

Príloha

Odstraňovanie problémov

Prejav	Kontrola a náprava
Loď sa nepohybuje	Doplňte chýbajúce batérie, opravte polaritu, vymeňte slabé články vysielača a nabite pohonnú sadu. Overte spárovanie a či nie je hriadeľ zablokovaný.
Nefunguje riadenie alebo je malý dosah	Vymeňte slabé články vysielača, skontrolujte akumulátor lode a zopakujte párovanie mimo iných zapnutých súprav. Bezpečne sa priblížte; pri nespoľahlivom riadení nepokračujte.

Náhradné diely

Nižšie sú čísla dielov výrobcu Joysway; nejde automaticky o katalógové kódy KAVAN. Pred objednaním porovnajte verziu lode a nechajte predajcu potvrdiť kompatibilitu.

Číslo dielu	Popis
82019	7,4 V 800 mAh Li-ion, XT60
82034	Hliníková spojka s 3 skrutkami
82053	Ohybný hriadeľ – Mad Shark Brushed
82054	Maketa závesného motora a kormidlo – Mad Shark Brushed
82055	Prevodovka bez kovového kolesa
82058	Sada plastových západiek krytu
820301	Motor 390 s kovovým kolesom
820303	9g servo kormidla, kábel 235 mm
820305	Plastový držiak serva so skrutkami
820306	2S USB balančný nabíjač
820331	Žltý kryt Mad Shark, tesnenie a západky
820506	Dvojlistové nylonové lodné skrutky P1,4×35 mm, otvor Ø3,0 mm, 2 ks
810608	2kanálový vysielač J2C96 2,4 GHz
820602	Sada prijímača a regulátora

Servis a likvidácia

Návod uschovajte. Opravy, platné záručné podmienky a vhodné náhradné diely riešte s predajcom. Neschválené úpravy alebo použitie v rozpore s návodom môžu spôsobiť úraz a poškodenie. Elektrické zariadenia ani batérie nevyhadzujte do zmesového odpadu; odovzdajte ich do príslušného oddeleného zberu.

Rádiové upozornenie v pôvodnom návode

Pôvodný návod uvádza zhodu s FCC Part 15: zariadenie nesmie spôsobovať škodlivé rušenie a musí prijímať rušenie vrátane takého, ktoré môže vyvolať nežiaducu činnosť. Upozorňuje, že neschválené úpravy môžu zrušiť oprávnenie na prevádzku. Toto americké upozornenie nie je EÚ vyhlásením o zhode.
