Joysway Rocket V2 / Monster / Mad Flow V3 - Návod na obsluhu

4ST308651V2

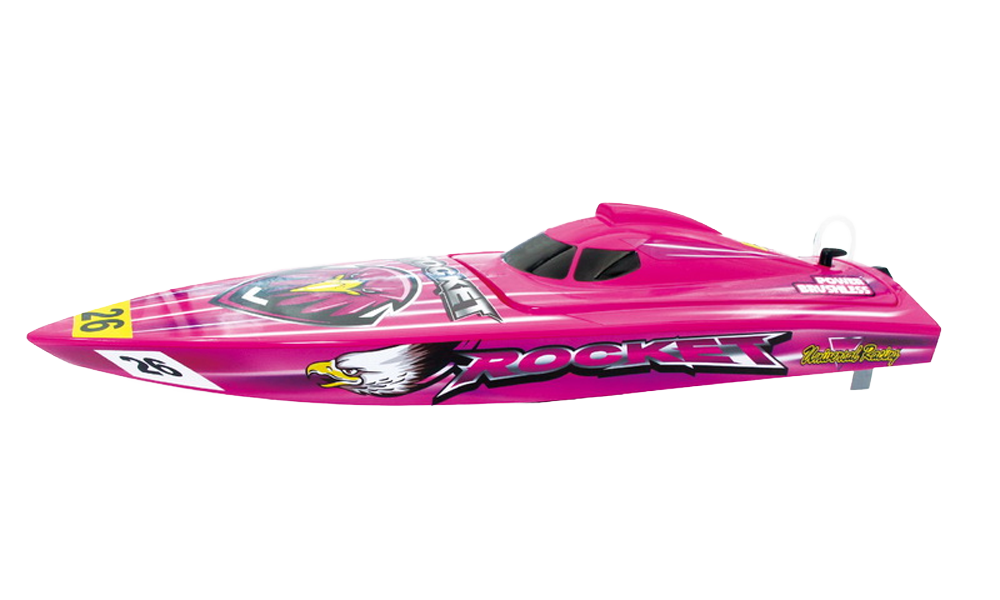

Rocket V2

4ST308654

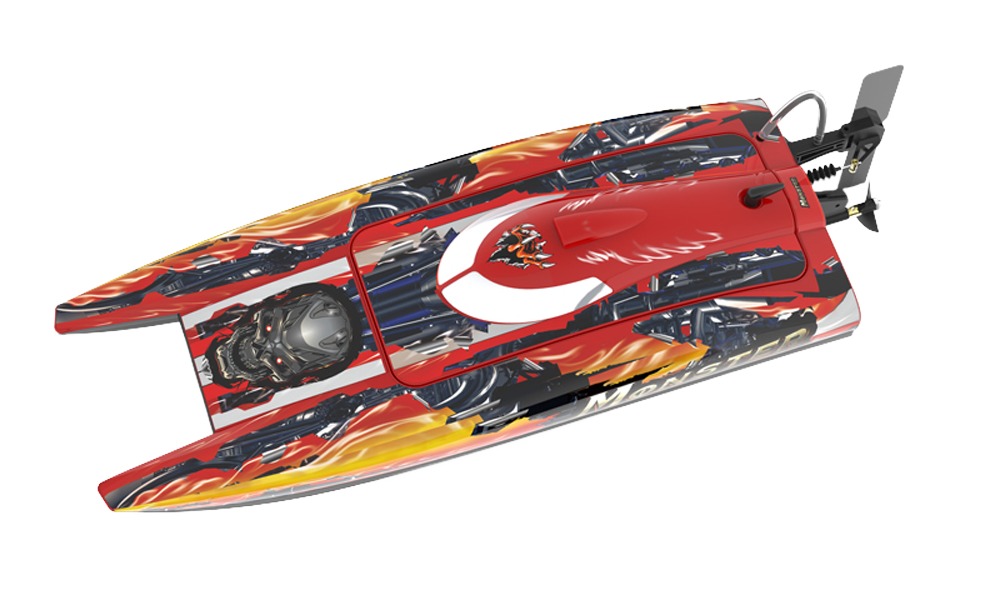

Monster

4ST308653V3

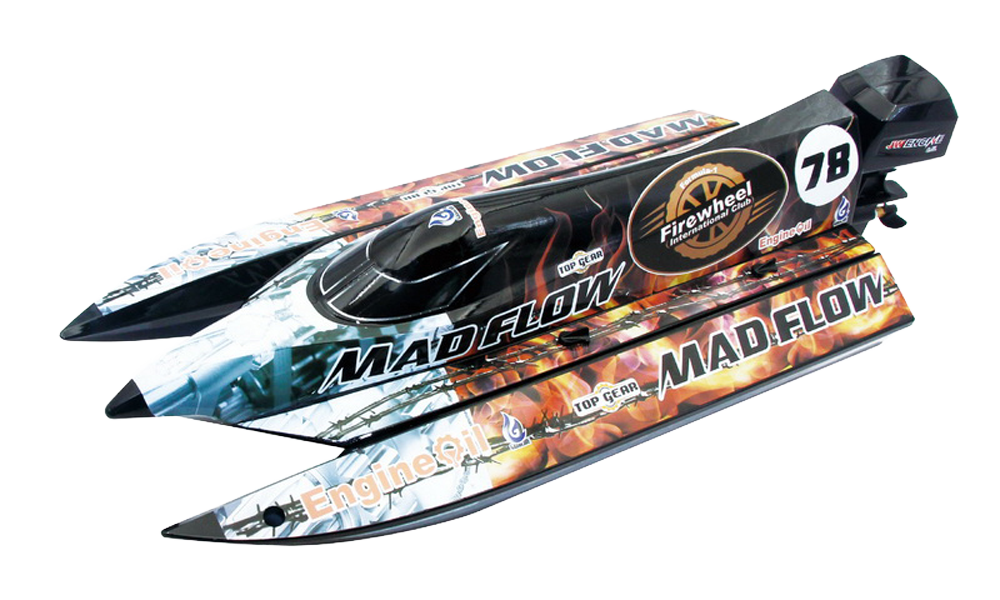

Mad Flow V3

Úvod

Tieto továrensky zostavené rýchlostné člny používajú vodou chladený striedavý pohon a proporcionálne riadenie aj plyn. Pred prvou jazdou dokončite nižšie uvedenú prípravu. Spoločné postupy sú zlúčené; rozdiely sú výslovne označené názvom modelu.

Technické údaje

Parameter	Rocket V2	Monster	Mad Flow V3
Model výrobcu	8651V2	8654	8653V3
Celková dĺžka	620 mm	570 mm	590 mm
Šírka	155 mm	195 mm	230 mm
Rýchlosť	>55 km/h	>55 km/h	>55 km/h

Parameter	Popis
Motor	D2842
Vodou chladený regulátor s BEC	30 A
Servo kormidla	9 g; kovové prevody
Ohybný hriadeľ	Ø3 mm
Lodná skrutka	2listá plastová lodná skrutka – Ø35 mm × 1,4
Odporúčaný pohonný akumulátor	3S LiPo 11,1 V 2200 mAh ≥35C; XT60

Bezpečnostné pokyny

Nebezpečenstvo

Tento rýchly model nie je hračka. Dodaný návod dovoľuje samostatnú prevádzku iba osobám starším ako 15 rokov. Prečítajte celý návod a pred každou plavbou vyskúšajte dosah RC súpravy. Ruky a odev držte mimo lodnej skrutky; pred prácou na pohone odpojte pohonný akumulátor. Kovové diely môžu byť ostré a motor zostáva po jazde horúci.

Model používajte iba v sladkej vode na voľnej vodnej ploche mimo dosahu plavcov, ľudí, zvierat a vodných rastlín. Neplávajte v stiesnenom priestore, za dažďa ani počas búrky. Pri blesku alebo hrmení prevádzku ukončite a model bezpečne odpojte.

Nebezpečenstvo

Pre model nikdy nevstupujte do hlbokej vody ani silného prúdu. Pri strate riadenia najprv zdvihnite vysielač a skúste obnoviť spojenie. Model vyzdvihnite bezpečným spôsobom z brehu; neohrozujte seba ani iné osoby.

Pozor

Nabíjajte mimo modelu pod dohľadom dospelej osoby na nehorľavom povrchu. Nabíjanie nenechávajte bez dozoru. Použite iba nabíjač určený pre daný typ a počet článkov. Akumulátor nikdy neskratujte, nerozoberajte, nestláčajte ani nevhadzujte do ohňa. Poškodenú, nafúknutú alebo nadmerne horúcu sadu nepoužívajte. Po použití ju odpojte a opotrebované akumulátory odovzdajte na recykláciu.

Obsah a potrebné vybavenie

Súčasťou je loď s motorom, regulátorom, servom a lodnou skrutkou, pištoľový vysielač RTR, náhradná skrutka, stojanček s penovými opierkami, balónik prijímača s páskou, konektor XT60 s bužírkou a imbusy 2 mm a 2,5 mm. Mad Flow V3 má navyše imbus 1,5 mm; tesniaca páska je dodaná iba s Rocket V2 a Monster. Doplňte 2 ploché kľúče 8 mm na údržbu hriadeľa, 4 AA články vysielača, odporúčanú sadu a vhodný nabíjač LiPo s balancérom. Akumulátor ani nabíjač nie sú súčasťou.

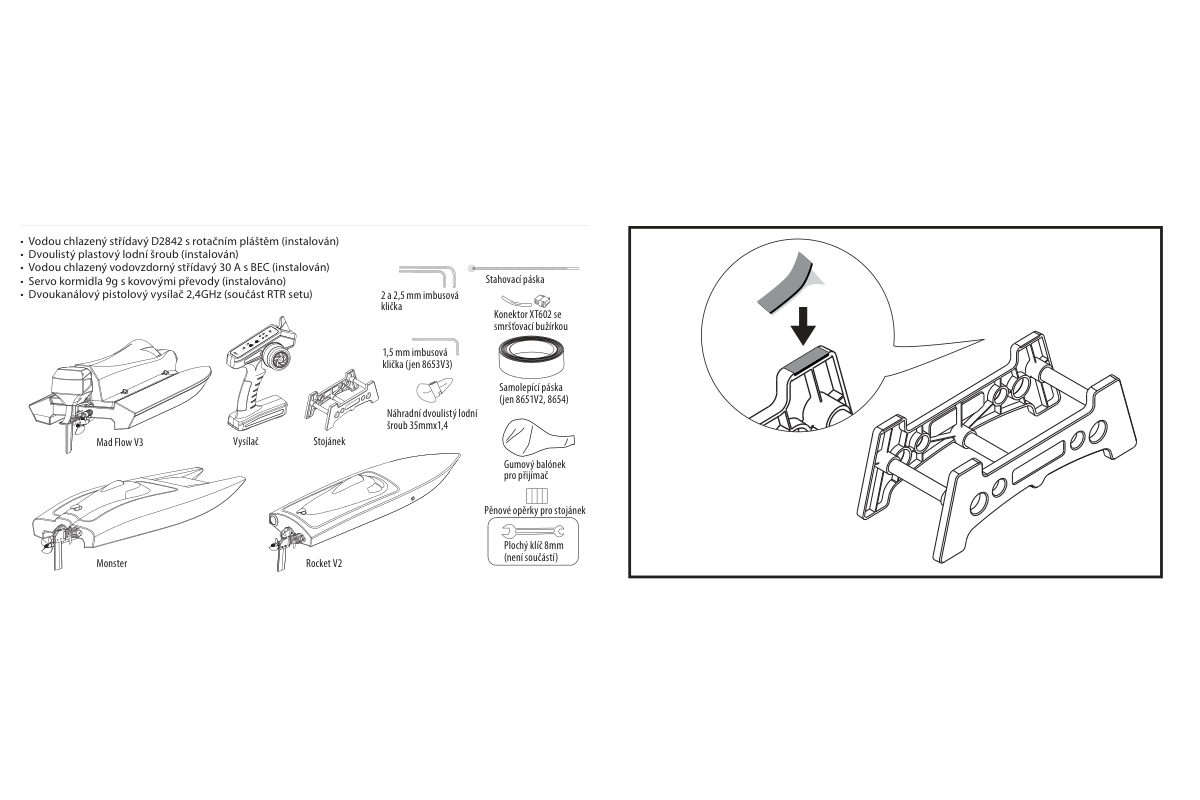

Obsah setu a potrebné náradie. (Obr. 1)

Hlavná časť

Stojanček a príprava

Spojte čelá stojančeka pomocou 3 ABS rúrok. Na horné oporné plochy nalepte penové podložky chrániace trup. Pri práci loď bezpečne podoprite a ponechajte akumulátor odpojený.

Použite nabíjač LiPo s balancérom pre predpísaný počet článkov. Pri montáži dodaného silového konektora dodržte polaritu regulátora: červená je kladná (+), čierna záporná (−). Spájkovanie vykonávajte iba so zodpovedajúcimi znalosťami; každý spoj izolujte a zabráňte skratu. Riaďte sa návodmi akumulátora a nabíjača.

Voliteľné núdzové kormidlo

Monster: dodané plastové núdzové kormidlo priskrutkujte 2 skrutkami k bežnému kormidlu podľa obrázka. Po prevrátení môže pomocné kormidlo a lodná skrutka pracujúca vo vzduchu umožniť obmedzené riadenie k brehu. Nejde o systém prevrátenia späť ani dôvod na plavbu za silného vetra či veľkých vĺn.

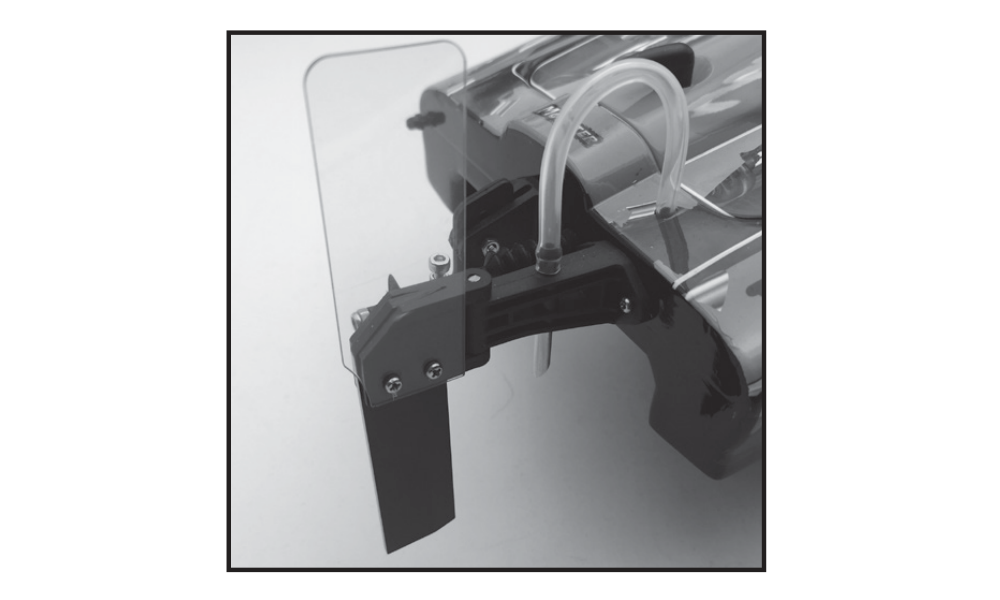

Upevnenie núdzového kormidla. (Obr. 2)

Zaplavovacia komora a prevrátenie späť

Rocket V2 / Mad Flow V3: pri prevrátení sa ľavá zaplavovacia komora naplní a posunie ťažisko tak, že sa loď otočí späť. Plyn ponechajte v neutráli a počkajte, až sa komora naplní. Po návrate do normálnej polohy pridajte plyn, aby voda vytiekla otvorom na zadnej časti. Otvory komory a odvzdušnenie udržujte voľné. Návrat nie je zaručený za všetkých podmienok; v prípade potreby použite bezpečné vyzdvihnutie z brehu.

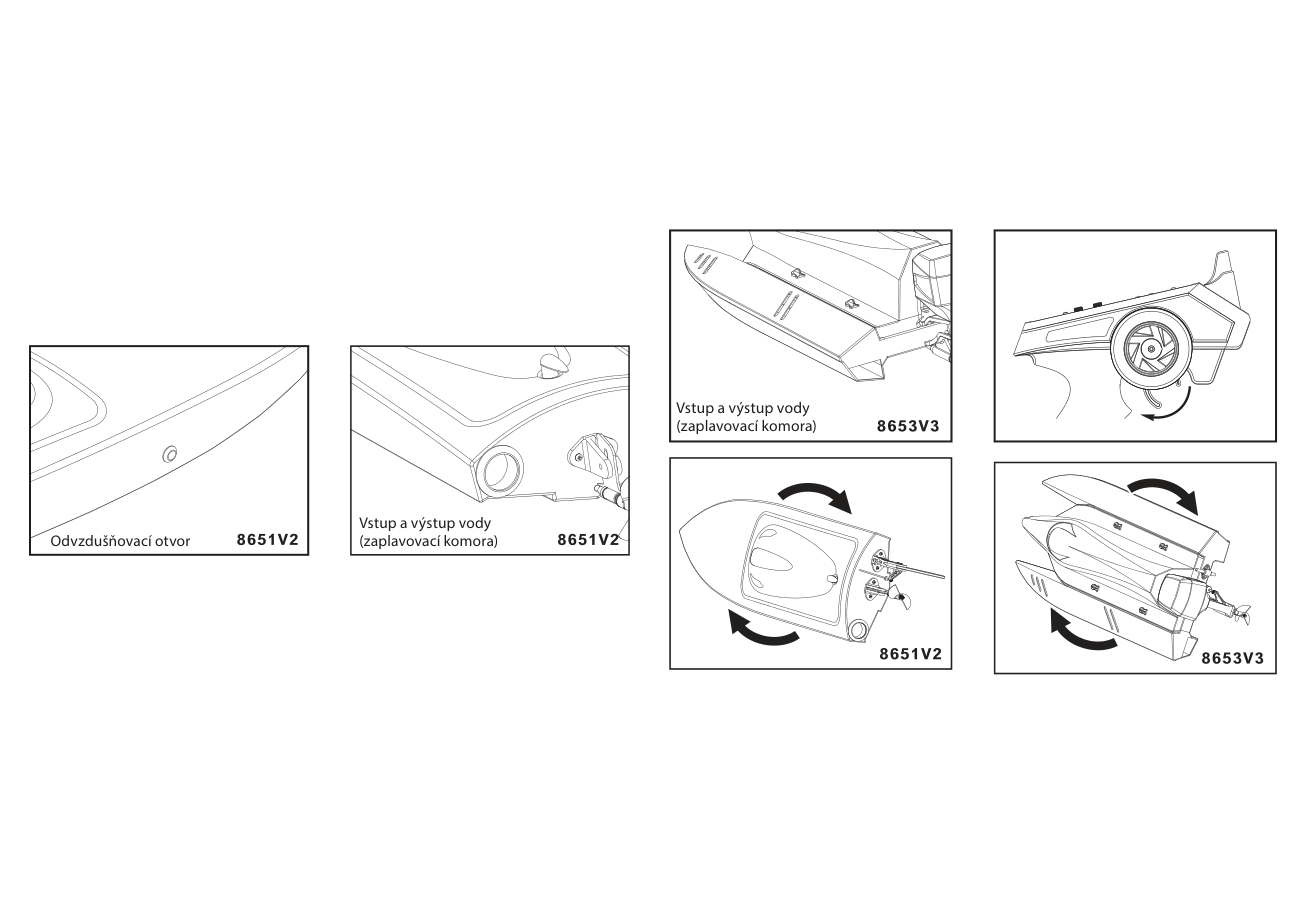

Vstupy zaplavovacej komory, zadný výstup a odvzdušnenie. (Obr. 3)

Vysielač a prijímač

1. Do rukoväti vysielača vložte 4 alkalické AA články alebo nabité NiMH akumulátory podľa vyznačenej polarity. Zapnite ON: má svietiť červená kontrolka. Vysielač nie je vodovzdorný; chráňte ho pred vodou.
2. Skontrolujte zapojenie prijímača: servo kormidla do kanála 1, regulátor do kanála 2. BEC regulátora napája prijímač jeho káblom; samostatný prijímačový akumulátor nie je potrebný. Prijímač vložte do dodaného gumového balónika a otvor okolo vodičov stiahnite dodanou páskou alebo gumovým okom.

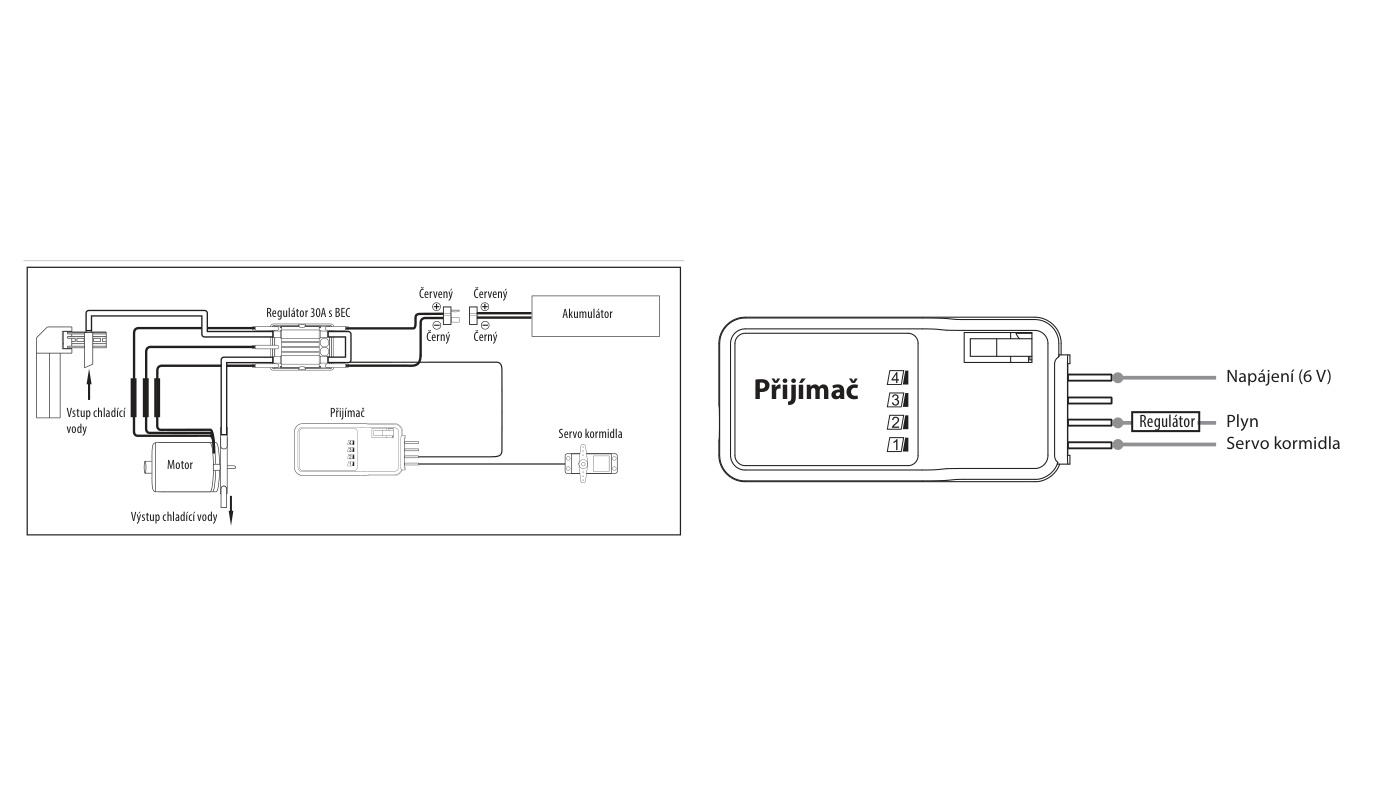

Silové zapojenie, pripojenie prijímača a vedenie chladiacej vody. (Obr. 4)

Vloženie akumulátora a utesnenie krytu

1. Rocket V2 a Monster: otočte západku krytu o 90° na ľubovoľnú stranu a kryt zdvihnite. Mad Flow V3: uvoľnite všetky 4 zámky, posuňte kryt dopredu a potom ho zdvihnite.

2. Nabitú sadu 3S vložte na určené lôžko modelu k dorazom a utiahnite suchý zips. Umiestnenie sa podľa trupu líši; riaďte sa zodpovedajúcim obrázkom a nepremiestňujte dorazy ani lôžko.

3. Zapnite vysielač s plynom v neutráli a potom pripojte pohonný akumulátor k regulátoru. Pred utesnením krytu dokončite nižšie uvedené párovanie a kontrolu ovládania.

4. Skontrolujte tesnenie po celom obvode prístupového otvoru. Kryt nasaďte bez pricviknutia vodičov a zaistite všetky zámky. Po pripojení akumulátora a kontrole ovládania pred vyplávaním utesnite celý obvod krytu vodeodolnou páskou.

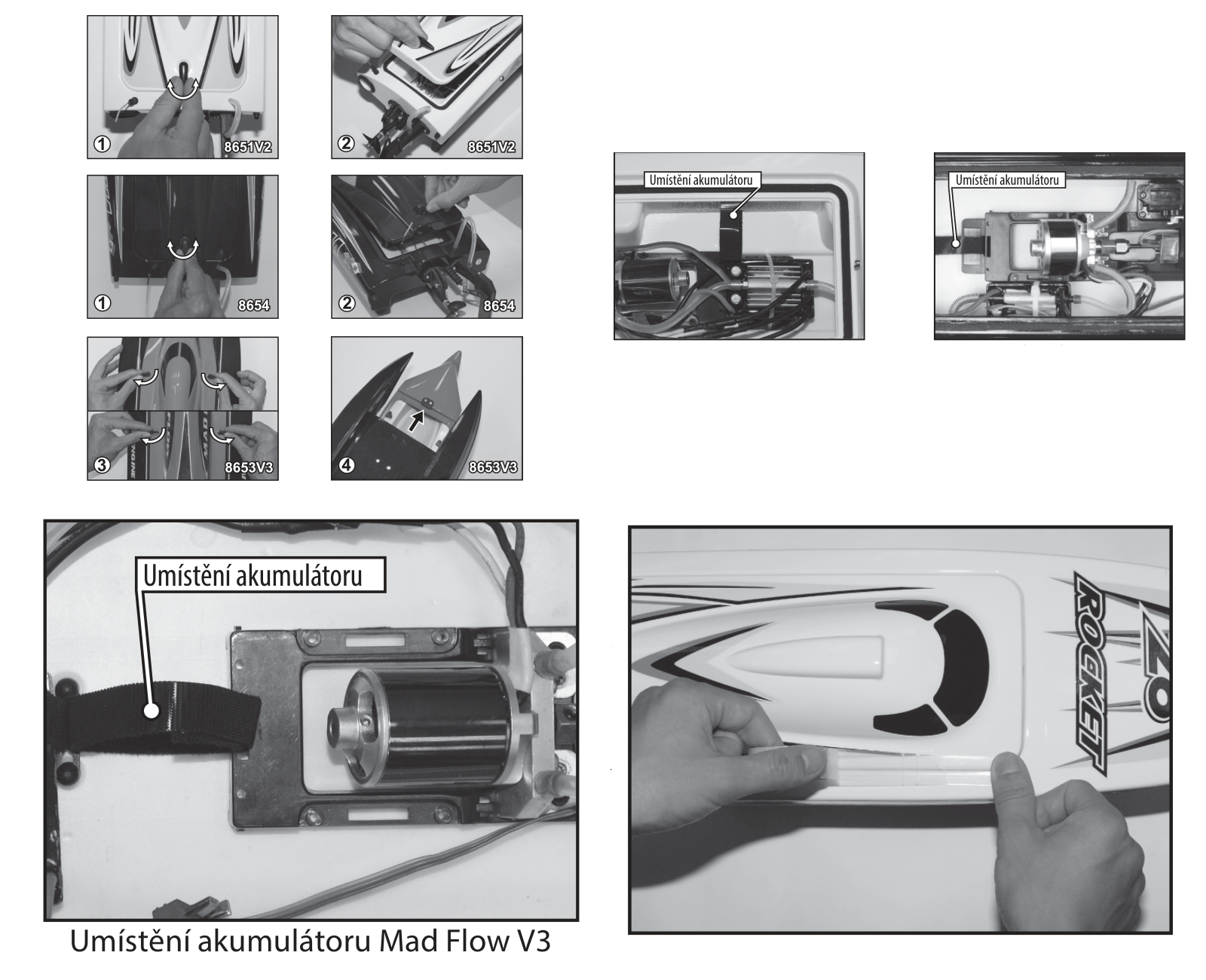

Polohy akumulátorov, zámky krytu a obvodové utesnenie. (Obr. 5)

Párovanie a zapnutie

RC súprava RTR býva spárovaná z výroby. Znovu párujte iba v prípade potreby: červená LED prijímača znamená nenadviazané spojenie.

1. Vysielač a prijímač ponechajte do 1 m od seba, bez iného zapnutého 2,4GHz vysielača v okruhu 10 m. Plyn ponechajte v neutráli a najskôr zapnite vysielač.
2. Pohonný akumulátor pripojte k regulátoru, ktorý napája prijímač. Stlačte tlačidlo BIND na prijímači. Trvalo svietiaca zelená LED potvrdzuje spárovanie. Ak zelená stále bliká, postup zopakujte.
3. Pri bežnom zapnutí počkajte na 3 pípnutia regulátora a potom skontrolujte ovládanie. Pri vypínaní najprv odpojte akumulátor lode a nakoniec vypnite vysielač. Nepoužívanú loď nikdy nenechávajte s pripojeným pohonným akumulátorom.

Kontrola zmyslu riadenia, trimov a výchyliek

1. Loď podoprite a uvoľnite priestor lodnej skrutky. Otočte volant doprava: odtoková hrana kormidla sa musí vychýliť doprava, pri povele doľava doľava. Obrátený zmysel opravte prepínačom ST REV/NOR a kontrolu zopakujte.
2. Pomocou ST/TRIM R/L nastavte kormidlo do neutrálu. Na vode trim jemne dolaďte, aby loď s vycentrovaným volantom plávala rovno.
3. Nastavte TH/TRIM B/F tak, aby sa pri uvoľnenej spúšti lodná skrutka zastavila. Krátkym pritiahnutím spúšte overte reakciu motora; skúšku nasucho obmedzte, pretože vodné chladenie nepracuje.
4. Pravú a ľavú výchylku nastavujte zvlášť ovládačmi ST/R a ST/L. Každý má rozsah 0–100 %: úplne vľavo je 0 %, úplne vpravo 100 %. Začnite továrenským nastavením a podľa potreby výchylku zmenšite; servo nesmie tlačiť tiahlo proti dorazu.

Pri pohľade zozadu sa musí lodná skrutka pri pridaní plynu otáčať proti smeru hodinových ručičiek. Skúšku motora nasucho obmedzte na minimum, pretože vodné chladenie nepracuje. Pred vyplávaním skontrolujte riadenie a dosah RC súpravy.

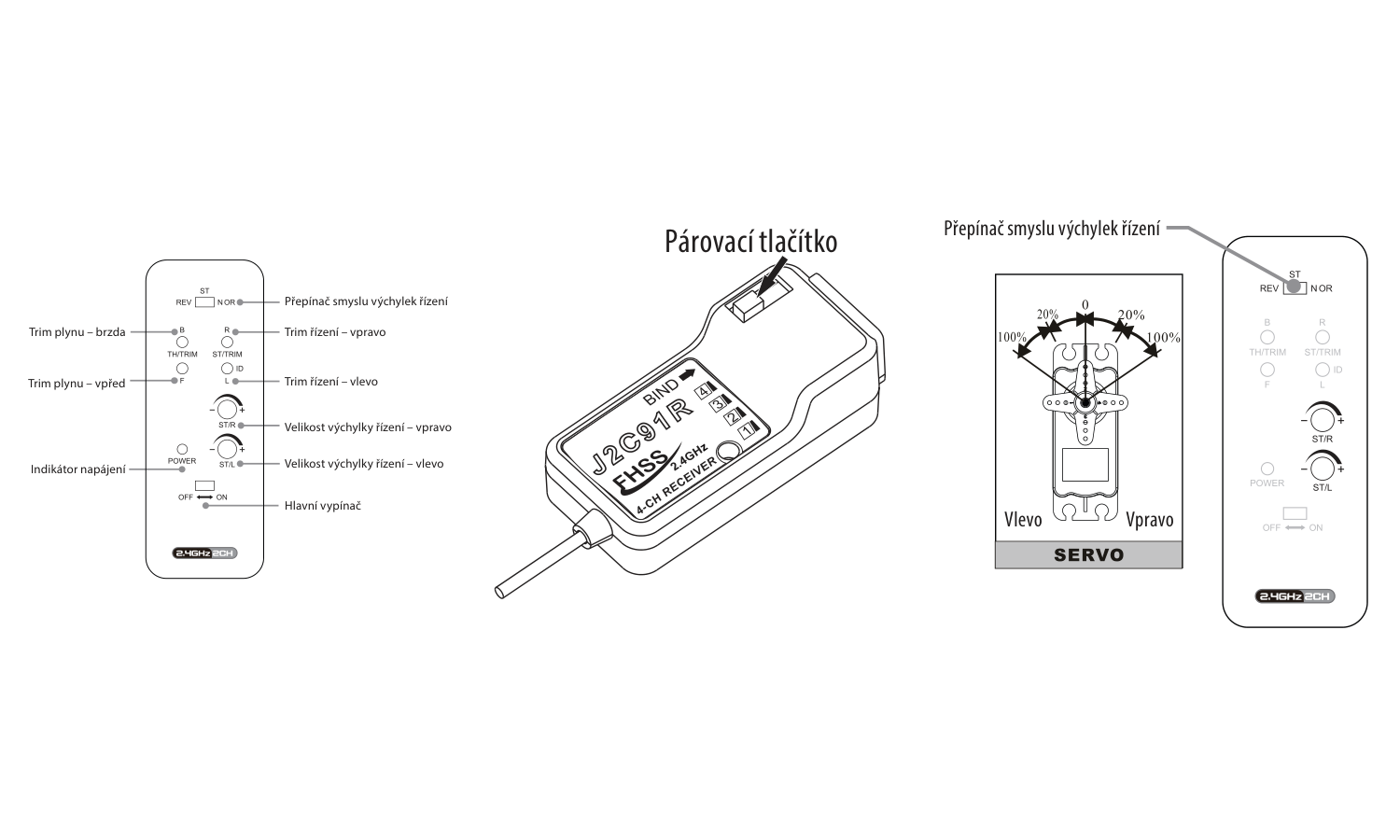

Ovládače vysielača a párovacie tlačidlo. (Obr. 6)

Údaje regulátora a kalibrácia plynu

Parameter	Popis
Trvalý / špičkový prúd	30 / 40 A (10 s)
BEC	5 V / 2 A
Rozsah napájania regulátora	2–3S LiPo
Tepelné vypnutie motora	>110 °C
Vypnutie na článok LiPo	3,2 V

Nebezpečenstvo

Kalibrácia začína s nastaveným plným plynom. Pred postupom zložte lodnú skrutku, loď zaistite a držte sa mimo pohonu. Motor ponechajte zapojený, aby boli počuť tóny regulátora.

1. Držte plný plyn a zapnite vysielač. Pripojte pohonný akumulátor k regulátoru.
2. Po 4 vysokých tónoch uvoľnite spúšť do neutrálu. Po 3 tónoch akumulátor odpojte.
3. Znovu pripojte s plynom v neutráli a overte bežný štart; pred vrátením lodnej skrutky opäť odpojte. Kalibráciu opakujte iba po výmene vysielača, prijímača alebo regulátora.

Plavba a podpäťová ochrana

Pred vyplávaním prezrite všetky chladiace hadičky a vstup vody. Odstráňte nečistoty a vymeňte poškodené či prehnuté hadičky; výpadok chladenia môže poškodiť motor a regulátor. Začnite blízko brehu a rýchlosť zvyšujte postupne. Vráťte sa, len čo začne klesať maximálna rýchlosť.

Pozor

Regulátor vypne motor pri 3,2 V na článok LiPo. Ak k tomu dôjde, vráťte spúšť do neutrálu na reštart a potom pridajte iba toľko plynu, aby ste pomaly doplávali k brehu. Bežnú plavbu ukončujte pred vypnutím. Opakované reštarty môžu akumulátor hlboko vybiť a trvalo poškodiť.

Ak loď začne nezvyčajne poskakovať, mohla do trupu preniknúť voda. Ihneď sa vráťte, odpojte akumulátor, zložte kryt a trup vylejte a vysušte.

Po plavbe a skladovanie

1. Najprv odpojte pohonný akumulátor a potom vypnite vysielač OFF. Vyberte akumulátor lode aj články vysielača.
2. Zložte kryt a tesnenie, vytrite vlhkosť a trup ponechajte otvorený na teplom suchom mieste až do úplného vyschnutia. Vyberateľné tesnenie skladujte zvlášť v uzavretom plastovom vrecku v tme, aby zostalo pružné.

Pred vložením ďalšej nabitej sady nechajte motor s otvoreným krytom 5–10 min vychladnúť. Nepretržitá prevádzka motor prehrieva a zvyšuje opotrebovanie.

Mazanie ohybného hriadeľa

Hriadeľ a klznú vložku mažte po každých 2–3 jazdných dňoch; pri mnohých jazdách po každom jazdnom dni. Mazivo obmedzuje opotrebovanie a pomáha utesniť prienik vody okolo hriadeľa.

1. Pred rozobratím pohonu odpojte všetky pohonné akumulátory.

2. Spojku motora a hriadeľa povoľte 2 plochými kľúčmi 8 mm.

3. Vytiahnite ohybný hriadeľ a utrite ho čistou mäkkou handričkou. Na hriadeľ a klznú vložku naneste vodeodolnú vazelínu určenú pre RC lode.

4. Vnútro teflónovej rúrky dôkladne vysušte a hriadeľ vráťte. Pred dotiahnutím spojky rovnakým náradím ponechajte medzi teflónovou podložkou a kovovým unášačom lodnej skrutky medzeru 0,5 mm. Táto vôľa je nevyhnutná.

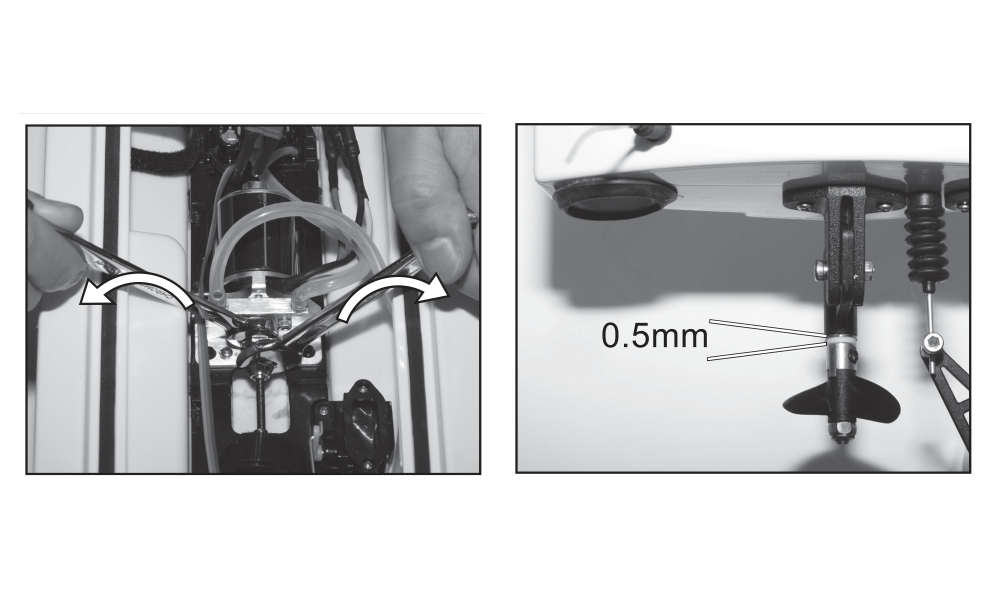

Demontáž spojky a vôľa unášača lodnej skrutky 0,5 mm. (Obr. 7)

Príloha

Náhradné diely

Katalógové číslo	Popis
865103	Striedavý motor – D2842
865205	Vodou chladené lôžko motora
865107	Tiahlo kormidla
860103	Súprava ohybného hriadeľa
860104	Súprava kormidla a závesu
860108	Plastový stojanček
860205	Súprava zadného výkyvného hriadeľa bez ložísk
860207	Tesnenie krytu – 2×
930507	Súprava ložísk
930511	2listá plastová lodná skrutka – Ø35 mm × 1,4
930512	Súprava suchého zipsu
930513	Silikónová krytka antény – 2×
930514	Silikónová hadička chladenia – 1 m
930515	Výstupné hrdlo chladenia
930516	Spojka hriadeľa
93017	Priechodka tiahla kormidla – 2×
880514	Servo kormidla s kovovými prevodmi – 9 g
865109	Vodou chladený striedavý regulátor s BEC – 30 A; XT60
865110	LiPo 11,1 V 2200 mAh 35C; XT60
930518	Vysielač – J2C93; 2,4 GHz
930519	Prijímač – J2C91R; 2,4 GHz
880536	Gumová zátka – 4×
610212	Nabíjač s balancérom – 2S/3S; EU
865206	Núdzové plastové kormidlo s 2 skrutkami – Monster
860203	Súprava ohybného hriadeľa – Monster
860206	Súprava kormidla a závesu – Monster
860304	Súprava zámkov krytu – Mad Flow
860305	Tesnenie krytu – Mad Flow; 2×
860309	Tesnenie krytu – Mad Flow; 2+2×
860310	Súprava lôžka elektroniky – Mad Flow
860311	Súprava sacieho hrdla chladenia – Mad Flow
860312	Tiahlo s vidličkou – Mad Flow
860313	Plastový stojanček
865302	Súprava ohybného hriadeľa – Mad Flow
865303	Súprava maketového závesného motora a kormidla – Mad Flow V3

Technické údaje RC súpravy

Parameter	Popis
Kanály: vysielač / prijímač	2 / 4
Frekvencia / systém	2400–2483,5 MHz / FHSS
Maximálny vyžiarený výkon vysielača	<20 dBm
Napájanie vysielača	4× AA
Rozsah napájania prijímača	4,8–6,0 V

Pôvodné informácie o zhode, recyklácii a záruke

Poznámka

Nasledujúci text zachytáva dodaný starší návod. Zodpovednú spoločnosť, aktuálne vyhlásenie a záručné znenie musí pred zverejnením potvrdiť človek.

Zdroj uvádza, že JOYSWAY HOBBY (HK) Ltd. vyhlasuje uvedené modely s RC súpravou a dodávané zariadenia za zhodné so smernicou 2014/53/EU. Úplné vyhlásenie odkazuje na Joysway a pôvodnú stránku vyhlásení a uvádza použitie 2,4GHz zariadenia v celej EÚ bez individuálnej registrácie alebo schvaľovania.

Pokyn WEEE v zdroji uvádza smernicu 2012/19/EU: elektrické zariadenia označené prečiarknutou nádobou patria do oddeleného zberu či recyklačného zariadenia, nie do domáceho odpadu. Opisuje bezplatný zber a bezpečnú recykláciu ako príspevok k ochrane prostredia.

Pôvodná záruka PELIKAN DANIEL ponúka bezplatnú záručnú opravu dodaného výrobku do 24 mesiacov. Vylučuje prirodzené opotrebovanie silne zaťažených modelárskych dielov vrátane serv a prevodov a poškodenie nesprávnou inštaláciou, hrubým či nesprávnym zaobchádzaním, haváriou alebo neautorizovanou opravou či úpravou. Pohyblivé diely môžu kvôli opotrebovaniu vyžadovať výmenu. Návod varuje pred vysokými a nízkymi teplotami, vlhkosťou, prachom a dlhodobým priamym slnkom. Reklamácie aj záručné a pozáručné opravy smeruje do predajne, kde bol výrobok zakúpený. Krajina výroby: Čína.
