Joysway Bullet V4 / Big Storm - Návod na obsluhu

4ST308301V4

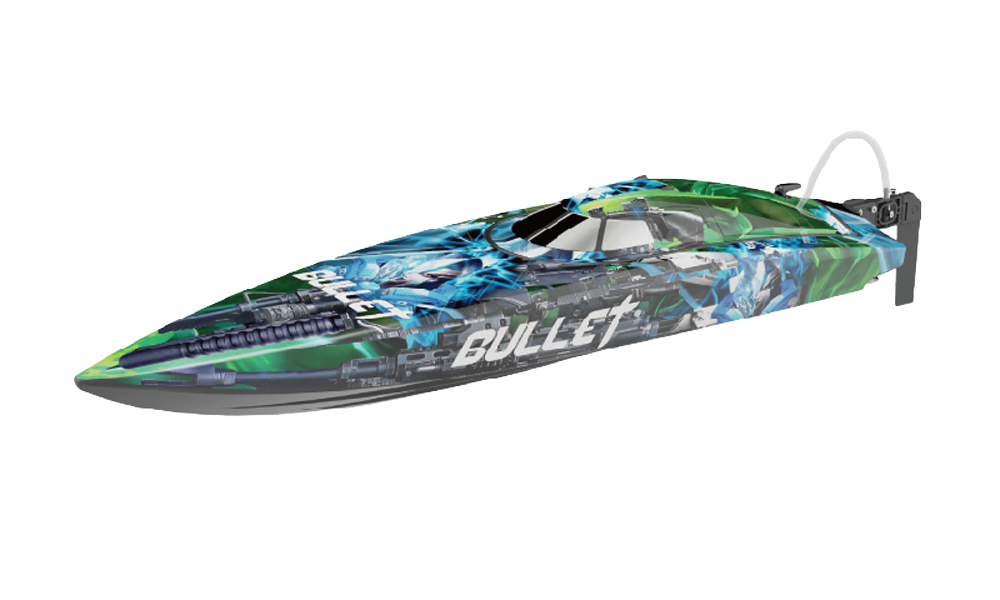

Bullet V4

4ST308303

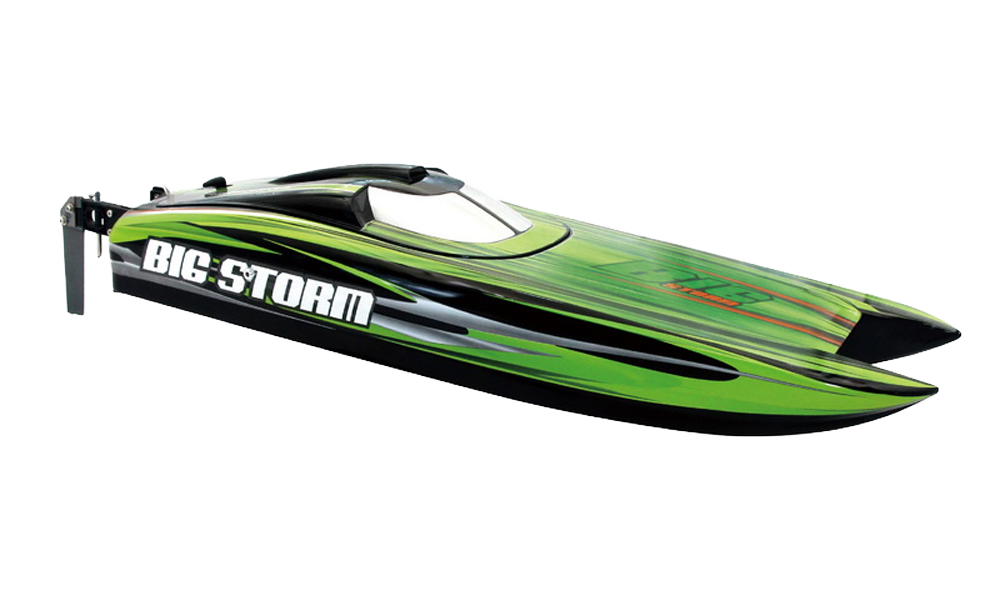

Big Storm

Úvod

Tieto továrensky zostavené rýchlostné člny používajú vodou chladený striedavý pohon a proporcionálne riadenie aj plyn. Pred prvou jazdou dokončite nižšie uvedenú prípravu. Spoločné postupy sú zlúčené; rozdiely sú výslovne označené názvom modelu.

Technické údaje

Parameter	Bullet V4	Big Storm
Model výrobcu	8301V4	8303
Celková dĺžka	730 mm	730 mm
Šírka	180 mm	209 mm
Rýchlosť	>60 km/h	>60 km/h

Parameter	Popis
Motor	BL2815
Vodou chladený regulátor s BEC	60 A
Servo kormidla	37 g
Ohybný hriadeľ	Ø4 mm
Lodná skrutka	3listá kovová lodná skrutka – Ø37 mm × 1,4
Odporúčaný pohonný akumulátor	2× 2S LiPo 7,4 V 4000 mAh ≥35C; XT60

Bezpečnostné pokyny

Nebezpečenstvo

Tento rýchly model nie je hračka. Dodaný návod dovoľuje samostatnú prevádzku iba osobám starším ako 15 rokov. Prečítajte celý návod a pred každou plavbou vyskúšajte dosah RC súpravy. Ruky a odev držte mimo lodnej skrutky; pred prácou na pohone odpojte pohonný akumulátor. Kovové diely môžu byť ostré a motor zostáva po jazde horúci.

Model používajte iba v sladkej vode na voľnej vodnej ploche mimo dosahu plavcov, ľudí, zvierat a vodných rastlín. Neplávajte v stiesnenom priestore, za dažďa ani počas búrky. Pri blesku alebo hrmení prevádzku ukončite a model bezpečne odpojte.

Nebezpečenstvo

Pre model nikdy nevstupujte do hlbokej vody ani silného prúdu. Pri strate riadenia najprv zdvihnite vysielač a skúste obnoviť spojenie. Model vyzdvihnite bezpečným spôsobom z brehu; neohrozujte seba ani iné osoby.

Pozor

Nabíjajte mimo modelu pod dohľadom dospelej osoby na nehorľavom povrchu. Nabíjanie nenechávajte bez dozoru. Použite iba nabíjač určený pre daný typ a počet článkov. Akumulátor nikdy neskratujte, nerozoberajte, nestláčajte ani nevhadzujte do ohňa. Poškodenú, nafúknutú alebo nadmerne horúcu sadu nepoužívajte. Po použití ju odpojte a opotrebované akumulátory odovzdajte na recykláciu.

Obsah a potrebné vybavenie

Súčasťou je trup s motorom, regulátorom a servom, pištoľový vysielač RTR, nenamontované kovové kormidlo a lodná skrutka, voliteľné plastové núdzové kormidlo, stojanček s penovými opierkami, balónik prijímača s páskou, 2 konektory XT60 s bužírkou a imbusy 2 mm a 2,5 mm. Doplňte kľúče 5,5 mm a 7 mm, 4 AA články vysielača, 2 odporúčané sady a vhodný nabíjač LiPo s balancérom. Akumulátory ani nabíjač nie sú súčasťou.

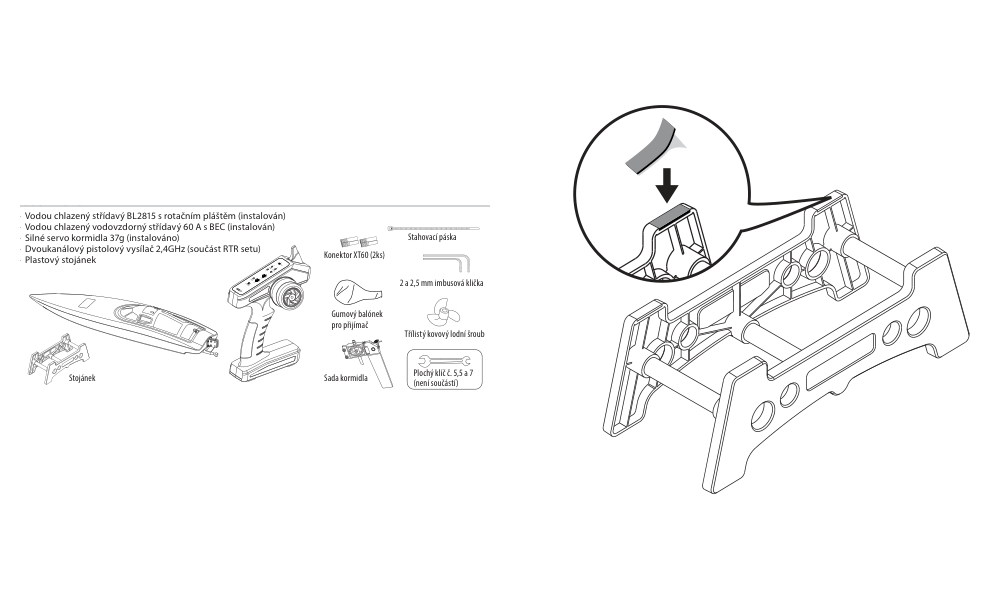

Obsah setu a potrebné náradie. (Obr. 1)

Hlavná časť

Stojanček a príprava

Spojte čelá stojančeka pomocou 3 ABS rúrok. Na horné oporné plochy nalepte penové podložky chrániace trup. Pri práci loď bezpečne podoprite a ponechajte akumulátor odpojený.

Použite nabíjač LiPo s balancérom pre predpísaný počet článkov. Pri montáži dodaného silového konektora dodržte polaritu regulátora: červená je kladná (+), čierna záporná (−). Spájkovanie vykonávajte iba so zodpovedajúcimi znalosťami; každý spoj izolujte a zabráňte skratu. Riaďte sa návodmi akumulátora a nabíjača.

Montáž lodnej skrutky a kormidla

1. S odpojenými oboma akumulátormi povoľte maticu lodnej skrutky kľúčom 7 mm. Nasaďte skrutku, vráťte maticu a dotiahnite ju.
2. Držiak kormidla zasuňte do závesu upevneného na trupe. Zaistite 2 skrutkami M3 a maticami M3 pomocou imbusu 2,5 mm a kľúča 5,5 mm. Záves Big Storm je zámerne posunutý vpravo od pozdĺžnej osi trupu.
3. Chladiacu hadičku nasaďte na sacie hrdlo kormidla. Povoľte skrutku koncovky na páke kormidla a zasuňte tiahlo. Po zapnutí RC súpravy a vycentrovaní riadenia nastavte kormidlo rovno a skrutku dotiahnite; pred ďalšou montážou znovu odpojte napájanie.

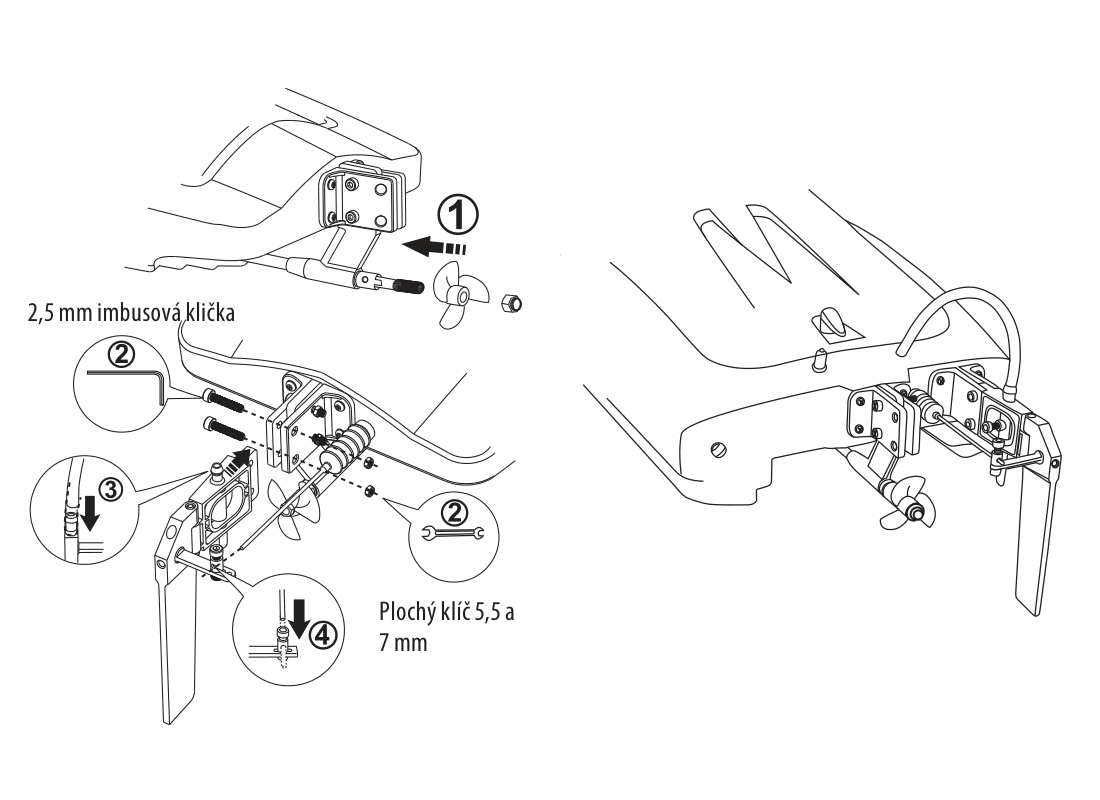

Montáž skrutky, závesu kormidla a tiahla; vyosenie Big Storm. (Obr. 2)

Voliteľné núdzové kormidlo

Bullet V4 / Big Storm: dodané plastové núdzové kormidlo priskrutkujte 2 skrutkami k bežnému kormidlu podľa obrázka. Po prevrátení môže pomocné kormidlo a lodná skrutka pracujúca vo vzduchu umožniť obmedzené riadenie k brehu. Nejde o systém prevrátenia späť ani dôvod na plavbu za silného vetra či veľkých vĺn.

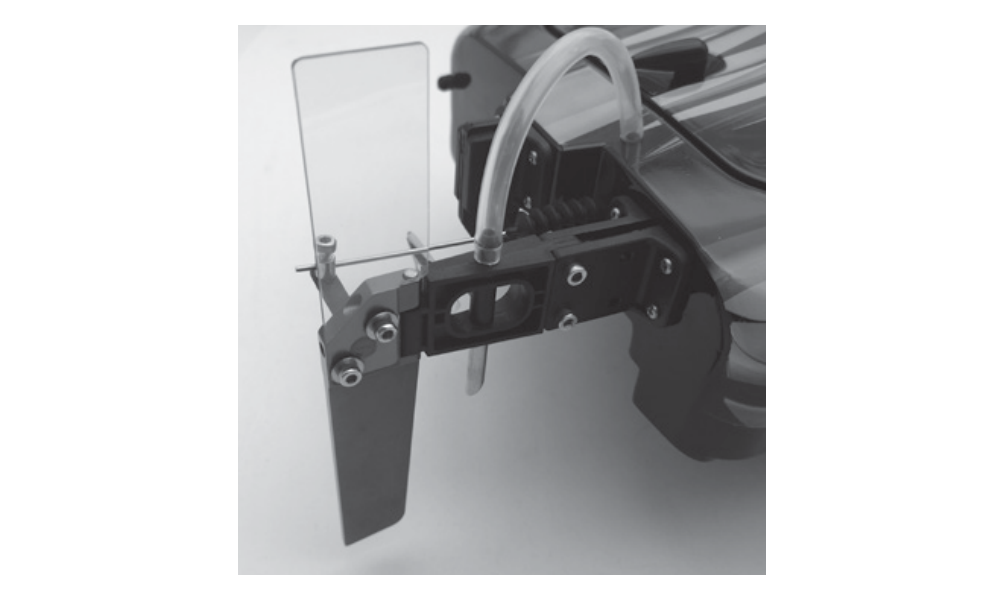

Upevnenie núdzového kormidla. (Obr. 3)

Vysielač a prijímač

1. Do rukoväti vysielača vložte 4 alkalické AA články alebo nabité NiMH akumulátory podľa vyznačenej polarity. Zapnite ON: má svietiť červená kontrolka. Vysielač nie je vodovzdorný; chráňte ho pred vodou.
2. Skontrolujte zapojenie prijímača: servo kormidla do kanála 1, regulátor do kanála 2. BEC regulátora napája prijímač jeho káblom; samostatný prijímačový akumulátor nie je potrebný. Prijímač vložte do dodaného gumového balónika a otvor okolo vodičov stiahnite dodanou páskou alebo gumovým okom.

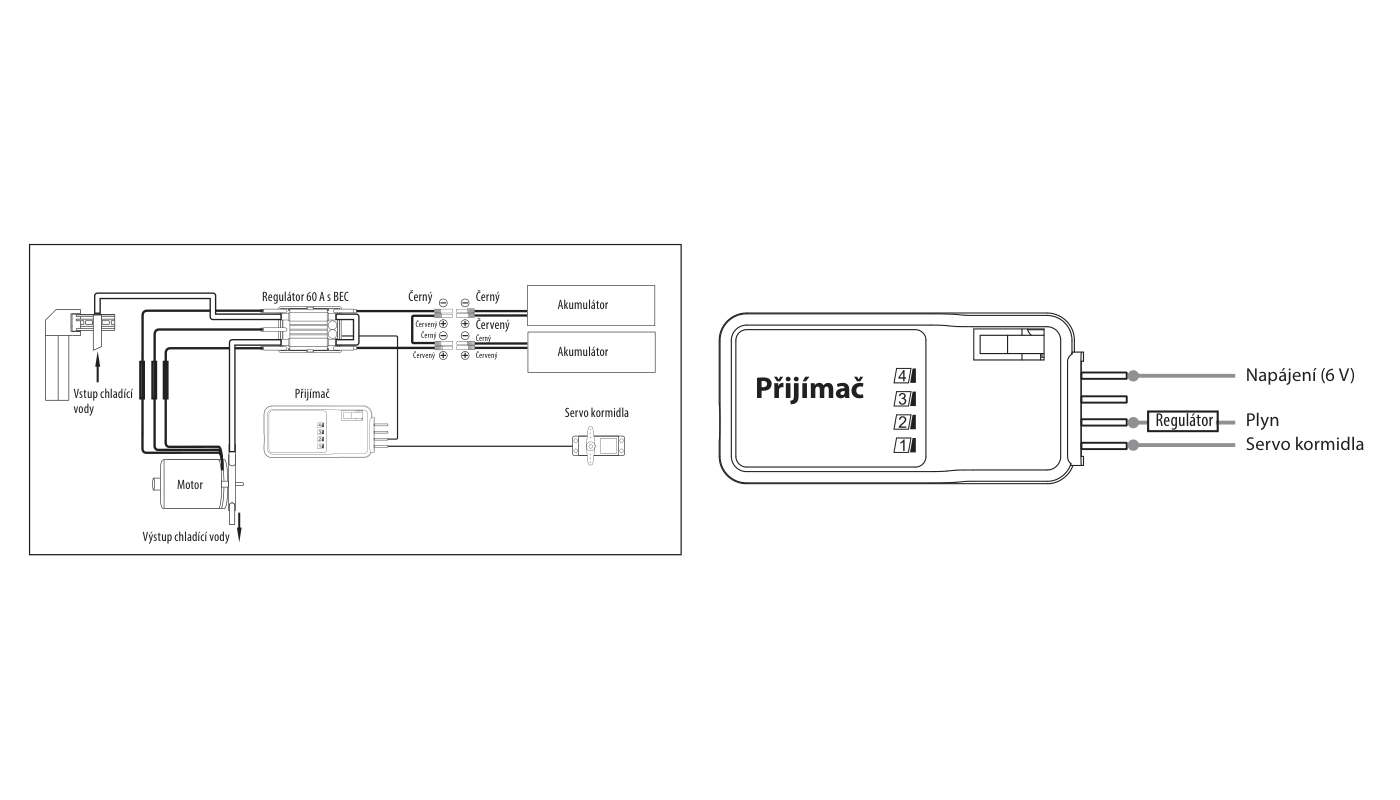

Silové zapojenie, pripojenie prijímača a vedenie chladiacej vody. (Obr. 4)

Vloženie akumulátora a utesnenie krytu

Pozor

Použite 2 zhodné sady 2S 7,4 V 4000 mAh ≥35C zapojené do série existujúcim dvojitým vedením XT60 regulátora, celkovo teda 4S. Každú sadu nabíjajte zvlášť so správnym nastavením balancéra. Sériové zapojenie nezamieňajte za paralelné ani nepripájajte sadu 4S do každého konektora.

1. Umiestnite 2 sady vedľa seba na určené lôžka k továrenským dorazom a upevnite suchými zipsami. Obrázok ukazuje orientáciu pozdĺž trupu. Dorazy neposúvajte; určujú správnu polohu ťažiska.

2. Zapnite vysielač s plynom v neutráli a potom pripojte pohonný akumulátor k regulátoru. Pred utesnením krytu dokončite nižšie uvedené párovanie a kontrolu ovládania.

3. Skontrolujte tesnenie po celom obvode prístupového otvoru. Kryt nasaďte bez pricviknutia vodičov a zaistite všetky zámky. Po pripojení akumulátora a kontrole ovládania pred vyplávaním utesnite celý obvod krytu vodeodolnou páskou.

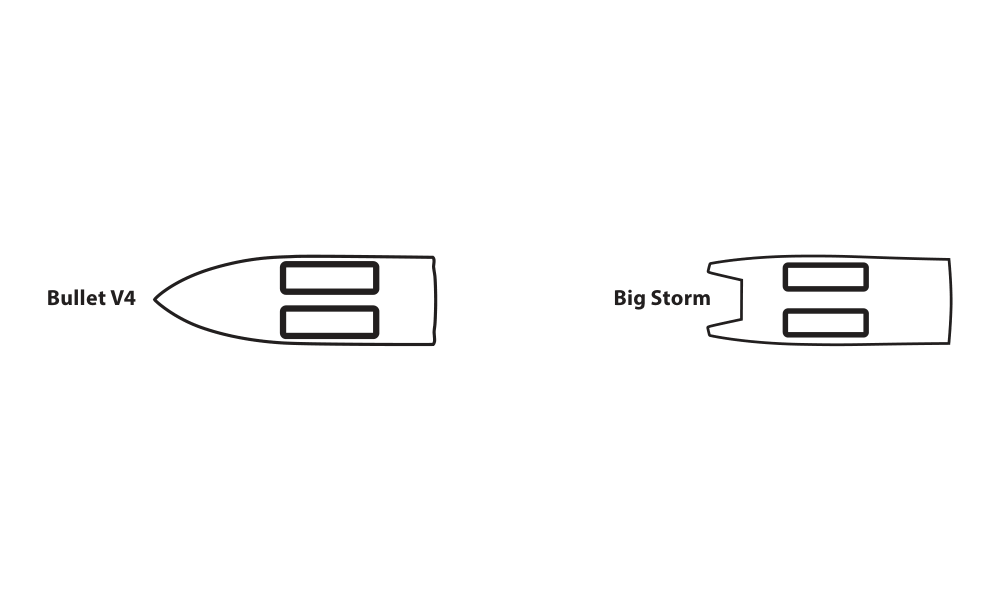

Polohy akumulátorov, zámky krytu a obvodové utesnenie. (Obr. 5)

Párovanie a zapnutie

RC súprava RTR býva spárovaná z výroby. Znovu párujte iba v prípade potreby: červená LED prijímača znamená nenadviazané spojenie.

1. Vysielač a prijímač ponechajte do 1 m od seba, bez iného zapnutého 2,4GHz vysielača v okruhu 10 m. Plyn ponechajte v neutráli a najskôr zapnite vysielač.
2. Pohonný akumulátor pripojte k regulátoru, ktorý napája prijímač. Stlačte tlačidlo BIND na prijímači. Trvalo svietiaca zelená LED potvrdzuje spárovanie. Ak zelená stále bliká, postup zopakujte.
3. Pri bežnom zapnutí počkajte na 3 pípnutia regulátora a potom skontrolujte ovládanie. Pri vypínaní najprv odpojte akumulátor lode a nakoniec vypnite vysielač. Nepoužívanú loď nikdy nenechávajte s pripojeným pohonným akumulátorom.

Kontrola zmyslu riadenia, trimov a výchyliek

1. Loď podoprite a uvoľnite priestor lodnej skrutky. Otočte volant doprava: odtoková hrana kormidla sa musí vychýliť doprava, pri povele doľava doľava. Obrátený zmysel opravte prepínačom ST REV/NOR a kontrolu zopakujte.
2. Pomocou ST/TRIM R/L nastavte kormidlo do neutrálu. Na vode trim jemne dolaďte, aby loď s vycentrovaným volantom plávala rovno.
3. Nastavte TH/TRIM B/F tak, aby sa pri uvoľnenej spúšti lodná skrutka zastavila. Krátkym pritiahnutím spúšte overte reakciu motora; skúšku nasucho obmedzte, pretože vodné chladenie nepracuje.
4. Pravú a ľavú výchylku nastavujte zvlášť ovládačmi ST/R a ST/L. Každý má rozsah 0–100 %: úplne vľavo je 0 %, úplne vpravo 100 %. Začnite továrenským nastavením a podľa potreby výchylku zmenšite; servo nesmie tlačiť tiahlo proti dorazu.

Pri pohľade zozadu sa musí lodná skrutka pri pridaní plynu otáčať proti smeru hodinových ručičiek. Skúšku motora nasucho obmedzte na minimum, pretože vodné chladenie nepracuje. Pred vyplávaním skontrolujte riadenie a dosah RC súpravy.

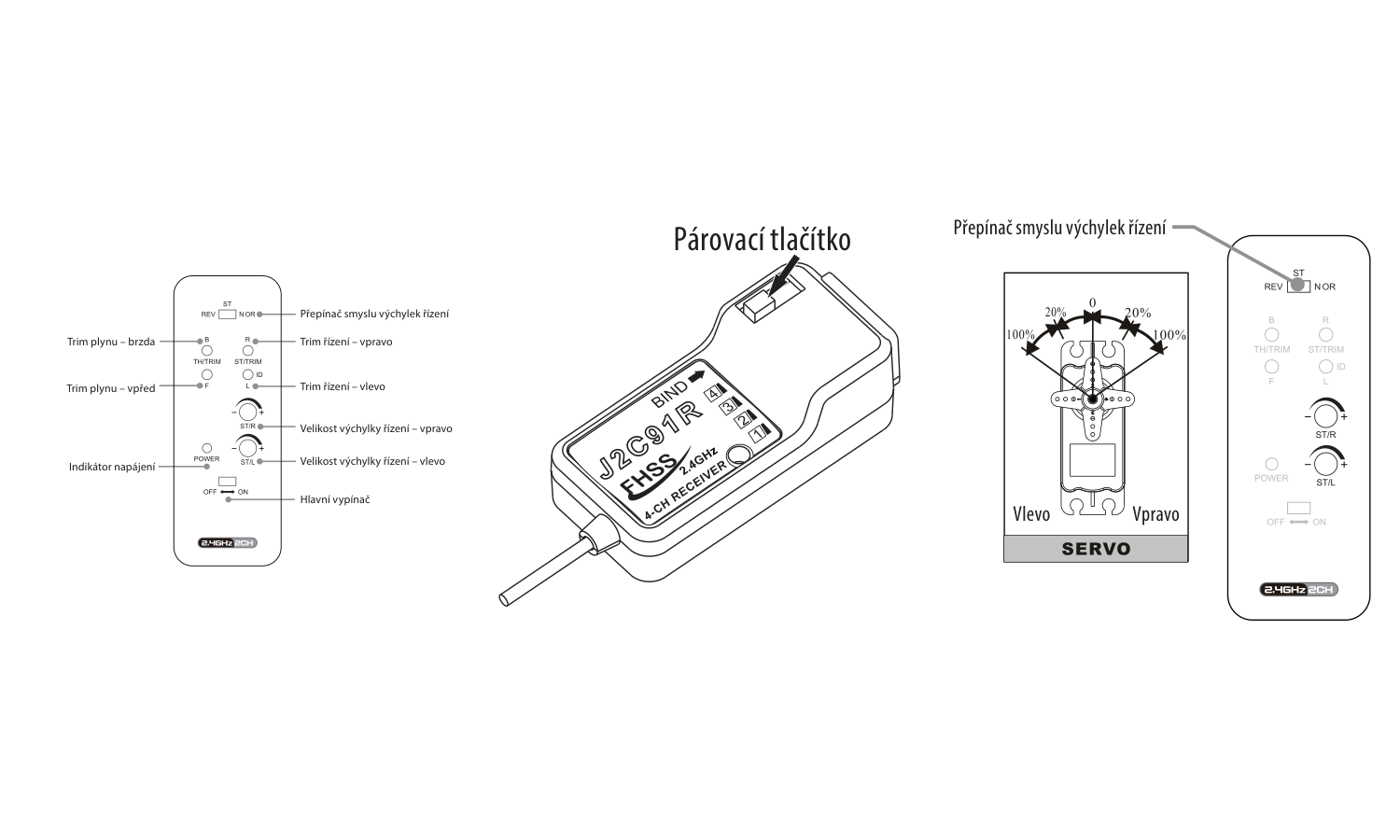

Ovládače vysielača a párovacie tlačidlo. (Obr. 6)

Údaje regulátora a kalibrácia plynu

Parameter	Popis
Trvalý / špičkový prúd	60 / 70 A (10 s)
BEC	5 V / 2 A
Rozsah napájania regulátora	2–4S LiPo / 7,2 V NiMH
Tepelné vypnutie motora	>120 °C
Vypnutie na článok LiPo	3,2 V

Nebezpečenstvo

Kalibrácia začína s nastaveným plným plynom. Pred postupom zložte lodnú skrutku, loď zaistite a držte sa mimo pohonu. Motor ponechajte zapojený, aby boli počuť tóny regulátora.

1. Držte plný plyn a zapnite vysielač. Pripojte pohonný akumulátor k regulátoru.
2. Po 4 vysokých tónoch uvoľnite spúšť do neutrálu. Po 3 tónoch akumulátor odpojte.
3. Znovu pripojte s plynom v neutráli a overte bežný štart; pred vrátením lodnej skrutky opäť odpojte. Kalibráciu opakujte iba po výmene vysielača, prijímača alebo regulátora.

Plavba a podpäťová ochrana

Pred vyplávaním prezrite všetky chladiace hadičky a vstup vody. Odstráňte nečistoty a vymeňte poškodené či prehnuté hadičky; výpadok chladenia môže poškodiť motor a regulátor. Začnite blízko brehu a rýchlosť zvyšujte postupne. Vráťte sa, len čo začne klesať maximálna rýchlosť.

Pozor

Regulátor vypne motor pri 3,2 V na článok LiPo. Ak k tomu dôjde, vráťte spúšť do neutrálu na reštart a potom pridajte iba toľko plynu, aby ste pomaly doplávali k brehu. Bežnú plavbu ukončujte pred vypnutím. Opakované reštarty môžu akumulátor hlboko vybiť a trvalo poškodiť.

Ak loď začne nezvyčajne poskakovať, mohla do trupu preniknúť voda. Ihneď sa vráťte, odpojte akumulátor, zložte kryt a trup vylejte a vysušte.

Po plavbe a skladovanie

1. Najprv odpojte pohonný akumulátor a potom vypnite vysielač OFF. Vyberte akumulátor lode aj články vysielača.
2. Zložte kryt a tesnenie, vytrite vlhkosť a trup ponechajte otvorený na teplom suchom mieste až do úplného vyschnutia. Vyberateľné tesnenie skladujte zvlášť v uzavretom plastovom vrecku v tme, aby zostalo pružné.

Pred vložením ďalšej nabitej sady nechajte motor s otvoreným krytom 5–10 min vychladnúť. Nepretržitá prevádzka motor prehrieva a zvyšuje opotrebovanie.

Mazanie ohybného hriadeľa

Hriadeľ a klznú vložku mažte po každých 2–3 jazdných dňoch; pri mnohých jazdách po každom jazdnom dni. Mazivo obmedzuje opotrebovanie a pomáha utesniť prienik vody okolo hriadeľa.

1. Pred rozobratím pohonu odpojte všetky pohonné akumulátory.

2. Spojku motora a hriadeľa povoľte 2mm imbusovým kľúčom.

3. Vytiahnite ohybný hriadeľ a utrite ho čistou mäkkou handričkou. Na hriadeľ a klznú vložku naneste vodeodolnú vazelínu určenú pre RC lode.

4. Vnútro teflónovej rúrky dôkladne vysušte a hriadeľ vráťte. Pred dotiahnutím spojky rovnakým náradím ponechajte medzi teflónovou podložkou a kovovým unášačom lodnej skrutky medzeru 0,5 mm. Táto vôľa je nevyhnutná.

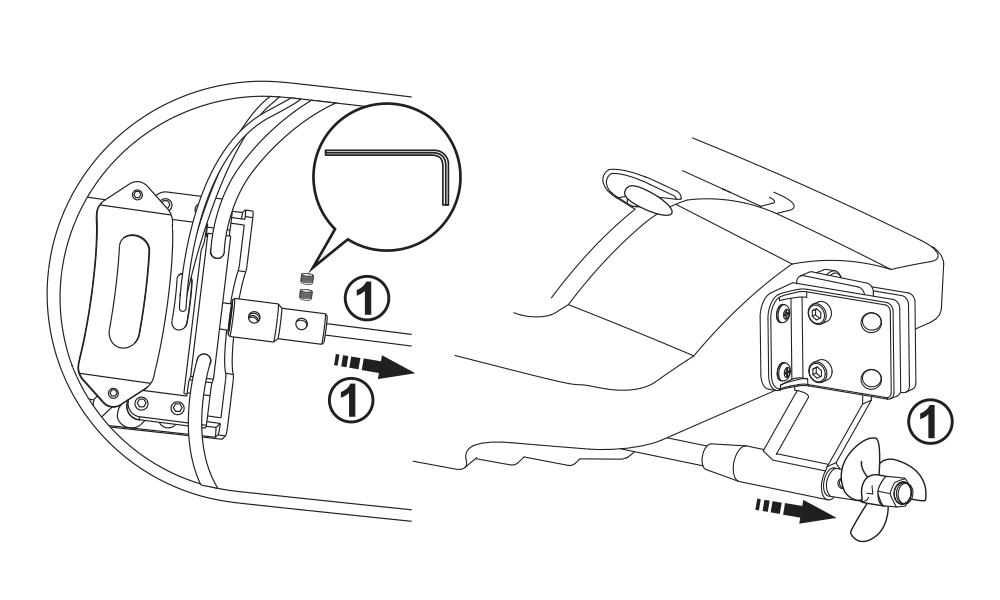

Demontáž spojky a vôľa unášača lodnej skrutky 0,5 mm. (Obr. 7)

Príloha

Náhradné diely

Katalógové číslo	Popis
83002	Tesnenie krytu – Bullet; 2×
83013	Súprava kovového kormidla
83014	Servo kormidla – 37 g
83016	Vidlička kormidla – 2×
83018	Súprava plastového závesu kormidla
93017	Priechodka tiahla kormidla – 2×
930518	Vysielač – J2C93; 2,4 GHz
930519	Prijímač – J2C91R; 2,4 GHz
830117	Vodou chladené lôžko motora – BL2815
830107	Striedavý motor – BL2815
830108	Spojka hriadeľa – Ø4 mm; BL2815
830109	Súprava ohybného hriadeľa – Ø4 mm; Bullet V3
830110	Súprava držiaka lodného hriadeľa
830111	Tiahlo kormidla – Bullet V3
610212	Nabíjač s balancérom – 2S/3S; EU
830124	Vodou chladený striedavý regulátor s BEC – 2× XT60
830125	LiPo 7,4 V 4000 mAh 35C; XT60
830123	3listá kovová lodná skrutka – Ø37 mm × 1,4
83004	Tesnenie krytu – Big Storm; 2×
830202	Súprava ohybného hriadeľa – Ø4 mm; Big Storm
830203	Tiahlo kormidla – Big Storm

Technické údaje RC súpravy

Parameter	Popis
Kanály: vysielač / prijímač	2 / 4
Frekvencia / systém	2400–2483,5 MHz / FHSS
Maximálny vyžiarený výkon vysielača	<20 dBm
Napájanie vysielača	4× AA
Rozsah napájania prijímača	4,8–6,0 V

Pôvodné informácie o zhode, recyklácii a záruke

Poznámka

Nasledujúci text zachytáva dodaný starší návod. Zodpovednú spoločnosť, aktuálne vyhlásenie a záručné znenie musí pred zverejnením potvrdiť človek.

Zdroj uvádza, že JOYSWAY HOBBY (HK) Ltd. vyhlasuje uvedené modely s RC súpravou a dodávané zariadenia za zhodné so smernicou 2014/53/EU. Úplné vyhlásenie odkazuje na Joysway a pôvodnú stránku vyhlásení a uvádza použitie 2,4GHz zariadenia v celej EÚ bez individuálnej registrácie alebo schvaľovania.

Pokyn WEEE v zdroji uvádza smernicu 2012/19/EU: elektrické zariadenia označené prečiarknutou nádobou patria do oddeleného zberu či recyklačného zariadenia, nie do domáceho odpadu. Opisuje bezplatný zber a bezpečnú recykláciu ako príspevok k ochrane prostredia.

Pôvodná záruka PELIKAN DANIEL ponúka bezplatnú záručnú opravu dodaného výrobku do 24 mesiacov. Vylučuje prirodzené opotrebovanie silne zaťažených modelárskych dielov vrátane serv a prevodov a poškodenie nesprávnou inštaláciou, hrubým či nesprávnym zaobchádzaním, haváriou alebo neautorizovanou opravou či úpravou. Pohyblivé diely môžu kvôli opotrebovaniu vyžadovať výmenu. Návod varuje pred vysokými a nízkymi teplotami, vlhkosťou, prachom a dlhodobým priamym slnkom. Reklamácie aj záručné a pozáručné opravy smeruje do predajne, kde bol výrobok zakúpený. Krajina výroby: Čína.
