Joysway Baiting 2500 - Návod k obsluze

DISCONTINUED

4ST3152

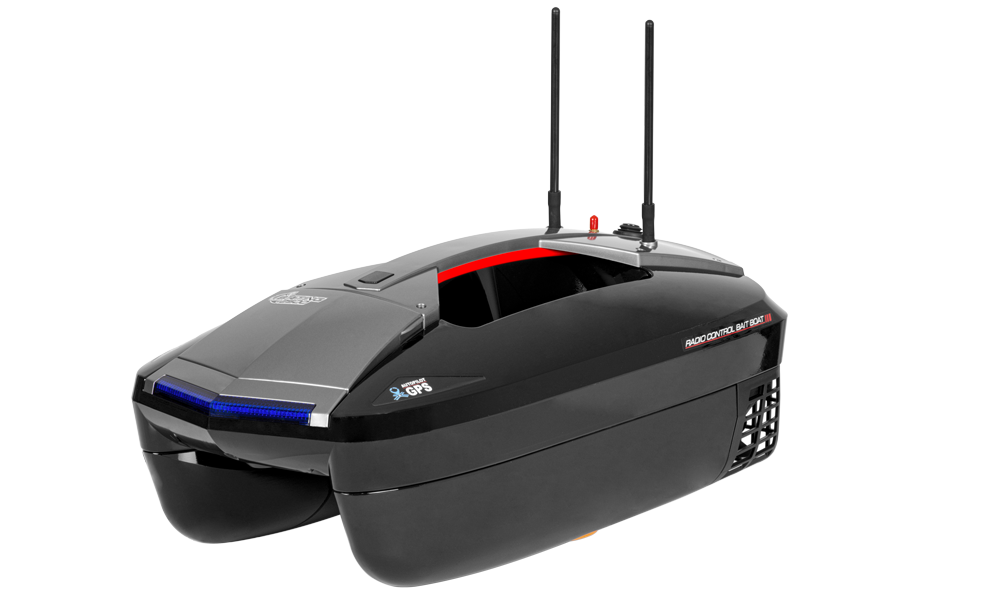

Baiting 2500

DISCONTINUED

4ST3152F

Baiting 2500 se sonarem

Úvod

Baiting 2500 je dvoumotorová zavážecí loď s pistolovou soupravou J5C92, GPS autopilotem, násypkou otevíranou zdola a zadním uvolňováním háčku. Samostatná 4ST3152 i sonarová 4ST3152F se již neprodávají. Návod platí pro původní 3152, nikoli Baiting 2500 V2. U setu se sonarem čtěte také návod TF300.

Technické údaje

Parametr	Popis
Rozměry	600×315×230 mm
Hmotnost	4,1 kg
Pohonný akumulátor	LiFePO₄ 6,4 V 15,6 Ah
Články vysílače	4× AA
Frekvence / maximální vyzářený výkon	2400–2483,5 MHz / <14 dBm
Dosah řízení / zpětných dat	500 / 300 m
Souvislá plavba: autopilot / ručně	3,5 / 2 h
Doba nabití / nejdelší připojení	4 / 6 h

Dodáváno: loď, RC souprava s GPS, voděodolný přepravní vak, sada LiFePO₄ 6,4 V 15,6 Ah, síťový nabíječ s balancerem a návod. Údaje o dosahu a výdrži závisí na podmínkách; ponechte bezpečnou rezervu.

Bezpečnostní pokyny

Nebezpečí

Před použitím přečtěte celý návod. Ruce držte mimo lodní šrouby a před jejich čištěním či opravou odpojte napájení. Neprovozujte u plavců, za silného větru, vln, deště, bouřky, na tekoucí vodě, v porostu ani mezi mnoha překážkami. Drobné díly chraňte před dětmi, zejména mladšími 3 let. Pro uvázlou loď nikdy neplavte ani nevstupujte do vody s vysílačem.

Při přepravě a skladování vyjměte baterie lodě i vysílače. Trup chraňte před pády a nárazy a baterie před ostrými předměty, propíchnutím a zkratem. Zařízení chraňte před teplem, vlhkým skladováním a přímým sluncem. Vysílač udržujte suchý. Po každé plavbě odpojte akumulátor a otevřený trup zcela vysušte proti korozi.

Nejde o hračku. Do potvrzení rozporných věkových označení dodržujte omezení české obálky na osoby starší 16 let. Vyhněte se vysílacím věžím a rozvodnám vysokého napětí, které mohou rušit GPS a rádio. Do trupu nevkládejte mokré předměty.

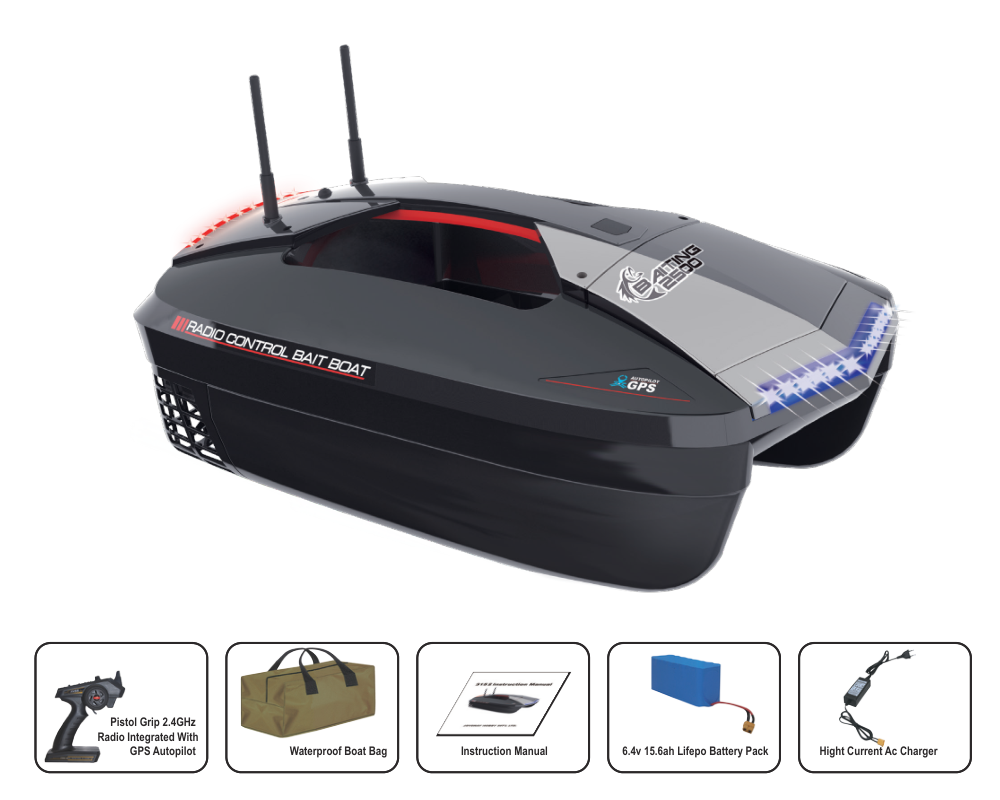

Loď, RC souprava, přepravní vak, akumulátor a nabíječ. (Obr. 1)

Hlavní část

Nabíjení a příprava vysílače

1. Pohonnou sadu vyjměte z lodi. Použijte originální nabíječ pro tento akumulátor LiFePO₄. Zapojte nabíječ do sítě a potom připojte sadu. Červená znamená nabíjení, trvalá zelená dokončení. Po rozsvícení zelené sadu odpojte a nabíječ vypněte/odpojte ze sítě.
2. Do vysílače vložte 4 AA články se správnou polaritou, uzavřete kryt a zapněte ON. Rozsvítí se TX. Vysílač vždy zapínejte před lodí.

Nebezpečí

Nabití trvá asi 4 h. Sadu nikdy nenechávejte připojenou déle než 6 h, nenabíjejte přes noc ani bez dozoru. Nenabíjejte v lodi, horku nebo vlhku. Při nadměrném zahřátí či poškození nabíjení ukončete.

Vložení akumulátoru a ovládání

1. Otevřete kryt, upevněte sadu suchým zipem a připojte ji k napájecímu konektoru lodě. Loď zapněte tlačítkem vzadu nahoře na držadle. Ověřte kontrolku napájení a kryt bezpečně uzavřete.
2. Spoušť přitáhněte pro jízdu vpřed a odtlačte pro zpátečku. Volant proti směru hodinových ručiček zatáčí vlevo, po směru vpravo. Tlačítko LED přepíná navigační světla. Uhýbá-li loď s řízením v neutrálu vpravo, stiskněte ST/L; uhýbá-li vlevo, ST/R.

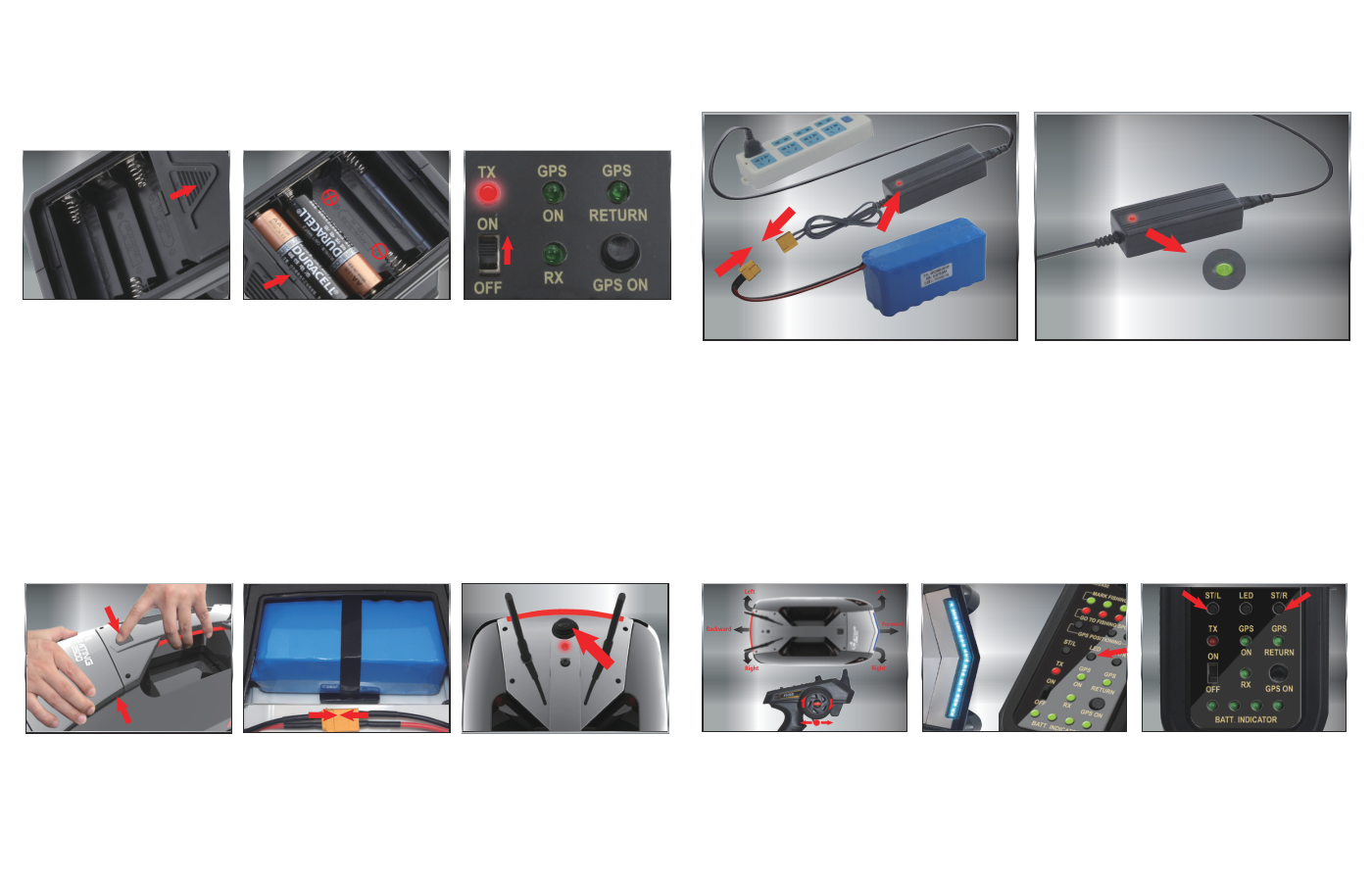

Lože akumulátoru, vypínač lodě a ovladače vysílače. (Obr. 2)

Párování v případě potřeby

Pokud se po běžném zapnutí nerozsvítí RX a BATT.INDICATOR, spárujte soupravu následovně.

1. Vypněte vysílač a odpojte akumulátor lodě. Při zapínání vysílače držte ST/L. TX svítí trvale; jakmile bliká GPS ON, ST/L uvolněte.
2. Připojte akumulátor lodě a zapněte tlačítkem na držadle. Párování je dokončeno, když svítí RX a BATT.INDICATOR. Před vyplutím ověřte všechny funkce.

Násypka a zadní uvolnění háčku

1. Se zapnutou lodí a vysílačem otočte knoflík násypky na C, čímž otevřete dvířka i zadní zámek. Na vlasec upevněte kovový kroužek, nasaďte jej na zadní zámek a otočte z C na A, aby se vysunul zajišťovací kolík. Tah vlasce musí nést tento zadní zámek.
2. Háček vložte do násypky zespodu. Nejprve zavřete levé křídlo dvířek, potom pravé, s vlascem v otvoru dvířek. Stlačte západku pro zajištění. Nasypte návnadu. V místě zavezení otočte z A na C a otevřete násypku i zadní zámek pro uvolnění návnady a háčku.

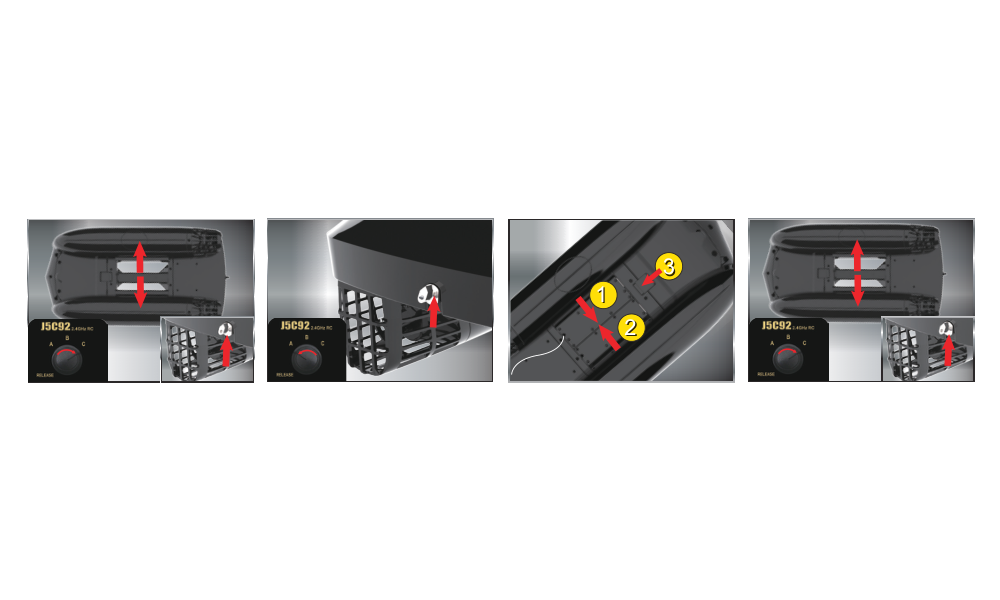

Zadní zajišťovací kolík, vedení vlasce a pořadí zavírání dvířek. (Obr. 3)

Výchozí bod GPS a automatický návrat

Pozor

Před zavážením nastavte a ověřte výchozí bod. Bez něj nemůže správně fungovat návrat tlačítkem ani failsafe. Vysílač držte alespoň 1 m nad hladinou pro spolehlivý příjem. Autopilot nenahrazuje volnou trasu a dohled.

1. Zapněte vysílač a potom loď. TX svítí červeně a RX zeleně. Vyčkejte zeleného blikání GPS ON, obvykle po 3–5 min podle podmínek.
2. Doplujte do volného místa 10 m od břehu. Držte GPS ON déle než 5 s. Zelená přestane blikat a svítí trvale: místo je uloženo jako výchozí bod.
3. Po odplutí držte GPS ON déle než 1 s. GPS RETURN svítí zeleně a loď se vrací do výchozího bodu. Po příjezdu vysílač pípne a GPS RETURN zhasne. Zbývající vzdálenost ke břehu dojeďte ručně.
4. Pohyb spouště nebo volantu zruší automatický návrat a obnoví ruční řízení. Pro nový návrat opět držte GPS ON déle než 1 s.

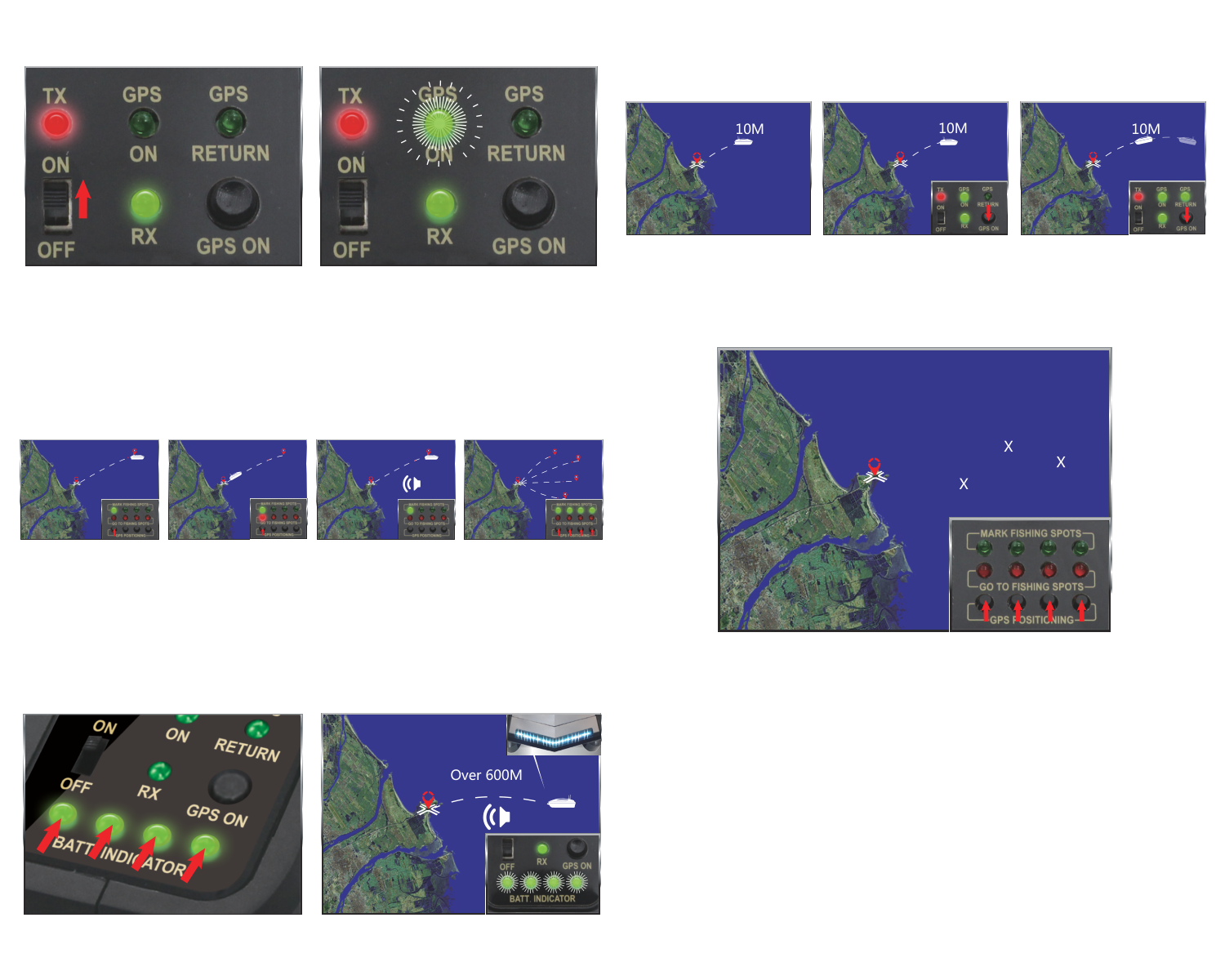

Nastavení výchozího bodu a návrat tlačítkem. (Obr. 4)

Nouzový návrat failsafe

Zdroj uvádí, že vypnutí vysílače při ztrátě dosahu nebo dohledu po 30 s aktivuje návrat do uloženého výchozího bodu. Jakmile je loď vidět a v dosahu, znovu zapněte vysílač a doveďte ji ke břehu. Záchrana závisí na platném bodu, GPS a dostatku energie; funkci bezpečně ověřte poblíž břehu a ztrátu signálu nepoužívejte jako běžné řízení.

Čtyři místa lovu

1. Na požadovaném místě držte nepoužité tlačítko GPS POSITIONING déle než 5 s. Trvalá zelená potvrzuje uložení. Opakujte až pro 4 různá místa.
2. Pro plavbu na uložené místo držte jeho tlačítko GPS POSITIONING déle než 1 s. Za plavby svítí červená kontrolka. Po příjezdu loď zastaví, červená zhasne a vysílač pípne.
3. Pro smazání místa držte jeho tlačítko déle než 5 s, až zelená zhasne. Na nové vodní ploše vymažte stará místa a před použitím nahraďte starý výchozí bod nově ověřeným.

Upozornění baterie a rádia

Za běžného provozu svítí 4 zelené BATT.INDICATOR. Při nízkém napětí všechny 4 blikají, vysílač vydává zvuk a blikají přední i zadní navigační světla. Ihned se vraťte a nabijte. Zdroj uvádí zbývající dojezd asi 600 m, ale podmínky jej mohou snížit; nejde o zaručenou rezervu.

Dosah řízení je přibližně 500 m, zpětných dat lodě asi 300 m. Nad 300 m mohou BATT.INDICATOR a GPS blikat nebo zhasnout, přestože řízení může do 500 m fungovat. Zvedněte vysílač pro lepší příjem a vraťte se do spolehlivého dosahu; zhasnutí samo neznamená vybitý akumulátor.

Vypnutí, vypuštění vody a skladování

1. Vypněte loď a potom vysílač. Pro krátkou přestávku použijte vypínač lodě; při skladování odpojte a vyjměte její akumulátor i články vysílače. Po každém použití otevřete kryt.
2. Pokud do trupu pronikla voda, s odpojeným napájením povolte 2 šrouby upevňující 2 kryty proti rostlinám. Sejměte kryty a 2 odtokové zátky pod šrouby. Otvory vypusťte vodu.
3. Před použitím vraťte obě zátky, namontujte kryty a dotáhněte jejich 2 šrouby. Trup s otevřeným krytem zcela vysušte; skladování za mokra způsobuje korozi.

Pozor

Nikdy nevyplouvejte bez odtokových zátek: otvory by do trupu vnikala voda.

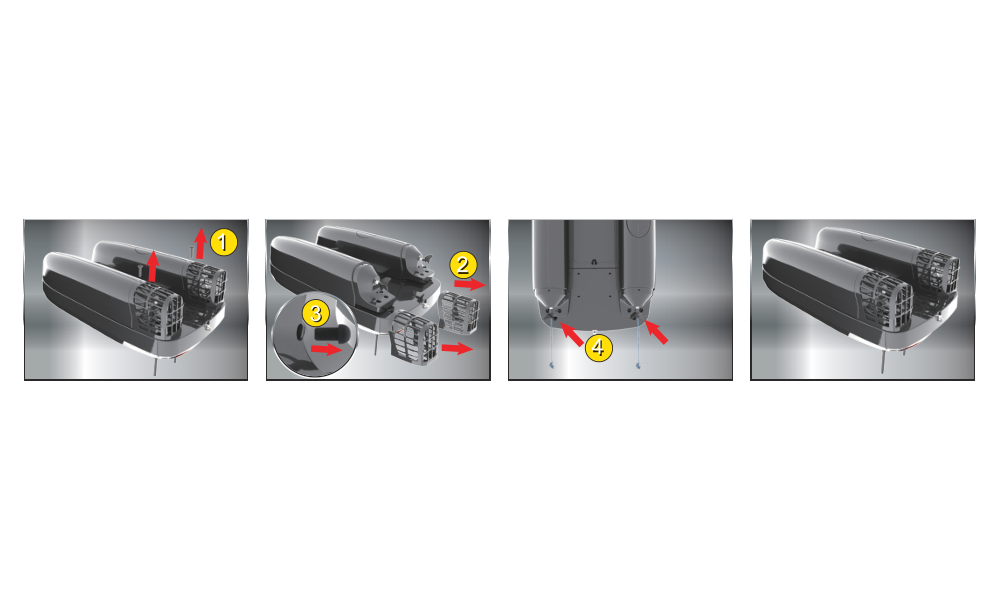

Kryty proti rostlinám, odtokové zátky a zpětná montáž. (Obr. 5)

Příloha

Náhradní díly

Katalogové číslo	Popis
315201	Vysílač J5C92
315202	Přijímač J5C92 a GPS modul
315203	LiFePO₄ 6,4 V 15,6 Ah
315204	Síťový nabíječ s balancerem a EU kabelem
315208	Střídavý motor Baiting 2500
315209	Střídavý regulátor
325104	Sada levého a pravého šroubu
315211	Ochranné trubice antén, 2 kusy
315212	Levý a pravý kryt šroubu
315213	Kryt bez nálepek a těsnění
315214	Levý a pravý plovák bez nálepek
315215	Sada dvířek násypky
315216	Zámek dvířek násypky se servem
315217	Sada zadního kolíkového zámku háčku
315218	Servo
315219	Sada nálepek

Původní právní informace

Poznámka

Starší PDF uvádí SUNTO TECHNOLOGY Co., LTD jako subjekt prohlašující shodu Joysway Baiting 2500 se směrnicí 2014/53/EU. Odkazuje na historickou stránku prohlášení, použití 2,4GHz zařízení v celé EU bez individuálního schvalování a staré označení WEEE 2002/96/EG. Před zveřejněním ověřte právnickou osobu, verzi výrobku a prohlášení; jde o záznam zdroje, nikoli nově vydané prohlášení.

Servis a likvidace

Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.

Původní text PELIKAN DANIEL popisuje výrobek bez materiálových a výrobních vad při prodeji a 24měsíční záruku bezplatné opravy. Vylučuje opotřebení, nesprávné použití či instalaci, havárie a neautorizované změny nebo opravy včetně voděodolných nátěrů. Obsahuje také omezení odpovědnosti na pořizovací cenu, převzetí rizika uživatelem, vrácení nepoužitého výrobku a právo změnit záruku nebo konstrukci bez oznámení. Tyto původní doložky jsou zaznamenány pro právní kontrolu, nikoli jako nově schválené současné spotřebitelské podmínky. Zařízení chraňte před krajními teplotami, vlhkostí, prachem a dlouhým přímým sluncem.

Příprava servisního požadavku

1. Kontaktujte prodejnu nákupu. Pokud se s technikem nedohodnete jinak, předejte celé zařízení včetně vysílače/CCU.
2. Je-li to možné, použijte původní obal vložený do dalšího přepravního kartonu. Přiložte podrobný popis závady a používání i očíslovaný seznam příslušenství.
3. Doplňte datum, jméno, úplnou adresu, telefon pro denní kontakt a kopii dokladu o nákupu.

Elektrická zařízení s přeškrtnutou popelnicí patří do odděleného sběru a recyklace, nikoli domácího odpadu. Zdroj popisuje bezplatnou bezpečnou recyklaci a výrobu v Číně.
