Joysway Caribbean V3 - Návod k obsluze

4ST308802V3

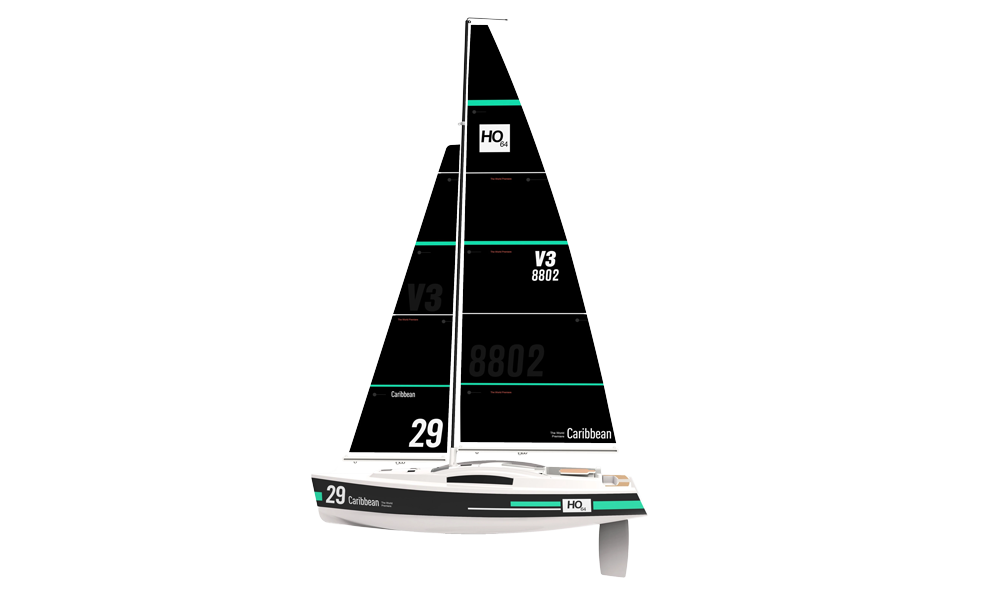

Caribbean V3

Úvod

Caribbean V3 je malá, ve výrobě sestavená plachetnice s 2kanálovou proporcionální RC soupravou. Samostatná serva ovládají plachty a kormidlo. Model je dodáván na stojánku s nasazenou takeláží; před použitím opatrně odstraňte přepravní upevnění.

Bezpečnostní pokyny

Nebezpečí

Tento model není hračka. Sestavení a provoz vyžadují dohled dospělé osoby. Pro uvázlou loď nikdy neplavte ani nevstupujte do hluboké vody. S vysílačem do vody nevstupujte. Před vyplutím zajistěte bezpečný způsob vyzvednutí modelu.

Plachtěte pouze na stojaté vodě za vhodného slabého větru. Nepoužívejte řeky, potoky ani místa se silným proudem a nevyplouvejte v silném větru. Loď udržujte na dohled, mimo dosah plavců a ostatních uživatelů. Pro první plavby zvolte vítr, který by neovladatelnou loď přinesl k vašemu břehu.

Technické údaje

Parametr	Caribbean V3
Délka	260 mm
Šířka	90 mm
Výška stěžně / celková výška	320 / 435 mm
Trup	Plastový výlisek
Vysílač	J2C02, 2,4 GHz, 2 kanály
Přijímač	J2C96R, 4 kanály
Servo plachet / kormidla	9 g / 9 g, odolné proti stříkající vodě
Baterie vysílače	4× AA alkalické
Baterie přijímače	3× AAA alkalické

Obsah setu a potřebné vybavení

Set obsahuje sestavenou plachetnici se stojánkem, vysílač, přijímač a pouzdro přijímačových baterií. Doplňte výše uvedené baterie a křížový šroubovák; nejsou součástí balení.

Názvosloví lodi a takeláže

Pojem	Význam
Příď / záď	Přední / zadní část lodi
Levobok / pravobok	Vlevo / vpravo při pohledu od zádi k přídi
Trup / paluba	Těleso lodi / jeho horní plocha
Kýl a zátěž	Ploutev pod trupem a její zátěž zajišťující boční odpor a stabilitu
Kormidlo	Pohyblivá plocha na zádi určující směr plavby
Hlavní plachta (vratiplachta) / kosatka	Plachta za stěžněm / před stěžněm
Ráhno / otěž	Nosník u spodního lemu plachty / lanko ovládající natočení plachty

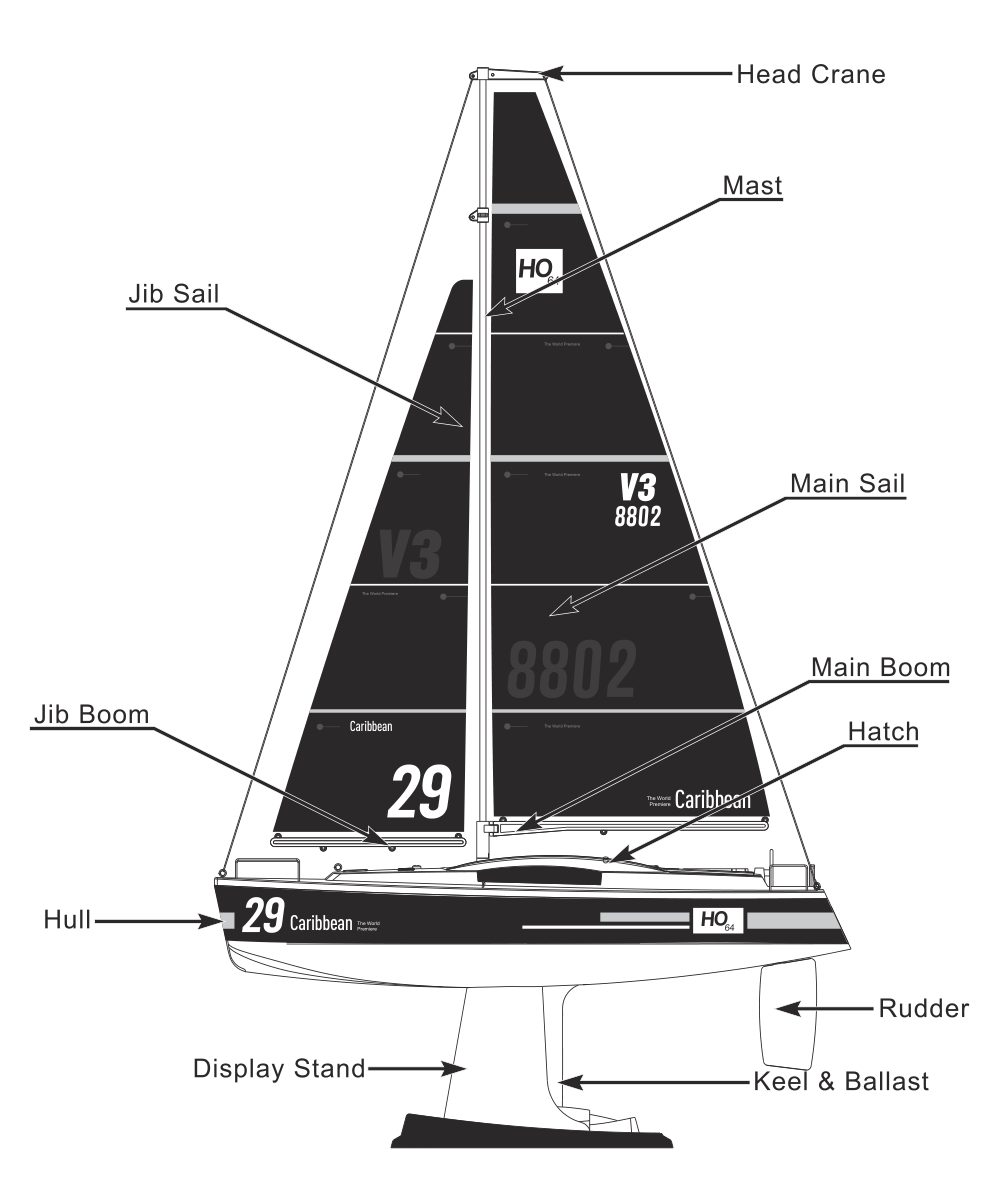

Hlavice stěžně, stěžeň, kosatka, hlavní plachta, trup, kormidlo, kýl se zátěží a stojánek. (Obr. 1)

Hlavní část

Odstranění přepravního upevnění

1. Křížovým šroubovákem vyšroubujte 3 šrouby na spodku krabice. Plachetnici vyjměte společně se stojánkem.
2. Jednou rukou podpírejte trup a přitom vyšroubujte 2 šrouby pod stojánkem. Sejměte plastový kryt zátěže. Nyní můžete loď zvednout ze stojánku bez namáhání přepravního upevnění.

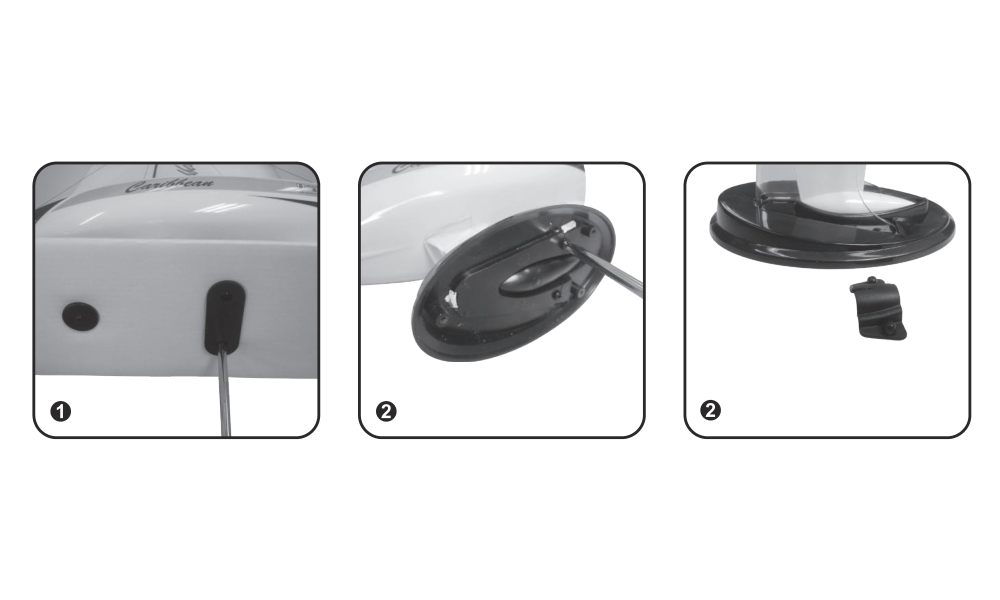

Šrouby krabice, šrouby stojánku a přepravní kryt zátěže. (Obr. 2)

Vložení baterií do vysílače

1. Přepněte POWER na OFF a odsuňte zadní kryt baterií.
2. Vložte 4 nové alkalické AA články podle vyznačené polarity a vraťte kryt.
3. Před zapnutím ponechte levý ovladač plachet v neutrálu. Přepněte POWER na ON: vysílač jednou pípne a zelená kontrolka bliká.

Otevření krytu a zapnutí přijímače

Pozor

Vysílač zapínejte před přijímačem. Při vypínání nejprve vypněte přijímač, potom vysílač. Ozdobná kormidelní kola na palubě nejsou držadla a při zvedání krytu se mohou ulomit.

1. Otočením ozdobného stolku na krytu doleva nebo doprava kryt odjistěte. Za stolek zvedněte zadní část krytu.
2. Uchopte obě strany přední části krytu, mírně ji nadzvedněte a opatrně vytáhněte. Nenamáhejte takeláž.
3. Při vypnutém přijímači vložte do pouzdra 3 nové alkalické AAA články a dodržte polaritu. Zapněte vysílač a potom vypínač přijímačového pouzdra.
4. Úspěšné automatické spárování signalizuje trvale svítící červená LED přijímače, dvě pípnutí vysílače a trvale svítící zelená LED vysílače. Ověřte reakci obou serv.
5. Nejprve usaďte přední část krytu, přitlačte zadní část a otočením stolku kryt zajistěte. Kabely nesmějí být skřípnuté v okraji.

J2C02 a J2C96R se párují automaticky po zapnutí; párovací tlačítko není potřeba. Během párování ponechte ostatní blízké vysílače a přijímače vypnuté.

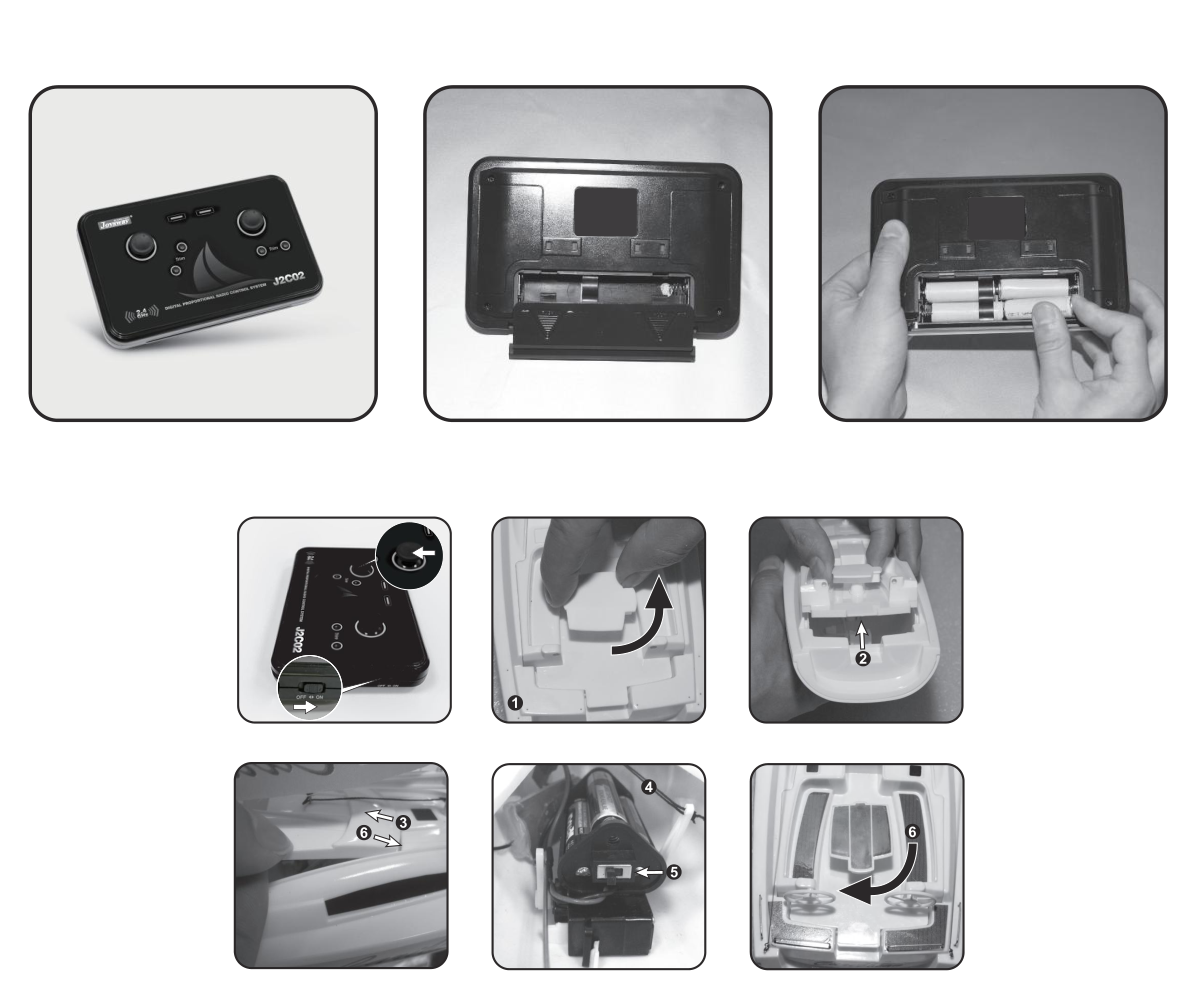

Zámek stolku, bezpečné sejmutí krytu a přijímačové baterie. (Obr. 3)

Kontrola a seřízení ovládání

1. Na stojánku přesuňte levý ovladač plachet dolů do A: hlavní ráhno a ráhno kosatky se přitáhnou. V poloze nahoře B se obě ráhna povolí. Tlačítky trimu plachet dolaďte neutrál serva plachet.
2. Posouváním silikonových kroužků na hlavním ráhnu a ráhnu kosatky nastavte úhel jejich přitažení a povolení. Ověřte celý rozsah ovládání: otěže se musejí pohybovat volně a serva nesmějí tlačit do dorazu.
3. Pravý ovladač vychylte doleva a doprava: kormidlo musí reagovat odpovídajícím směrem. Tlačítky trimu kormidla nastavte střed při uvolněném ovladači. Kontrolu opakujte před každým vyplutím.

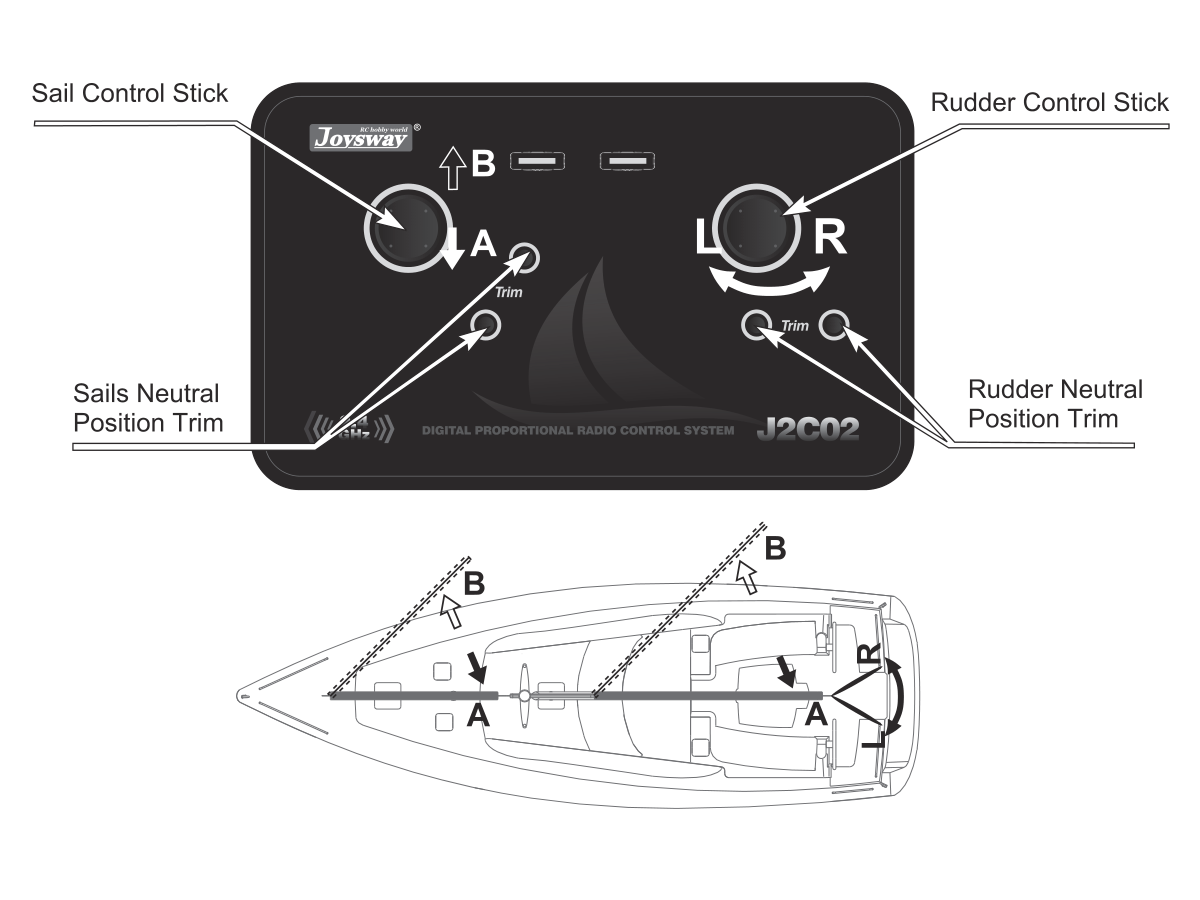

Ovladače J2C02, tlačítka trimů a odpovídající polohy plachet A/B. (Obr. 4)

Plachtění

Plachetnice nemá plyn pro pohon: podle změn směru a síly větru i pohybu vody upravujte kormidlo a otěže. Loď nemůže plout přímo proti větru. K cíli proti větru plujte střídavě ostře proti větru na obou bocích.

Kurz nebo manévr	Nastavení plachet a kormidla
Boční vítr	Začněte s oběma plachtami povolenými asi na 45° a kormidlem ve středu. Dolaďte stabilní kurz.
Ostře proti větru	Obě plachty přitáhněte. Po ustálení kurzu držte kormidlo poblíž středu; nevyostřujte tak, aby plachty třepetaly.
Obrat proti větru	Plachty ponechte přitažené a převeďte příď přes směr větru na druhý bok. Po dokončení obratu vraťte kormidlo do středu.
Odpadnutí / zadoboční vítr	Otáčejte loď od větru a obě plachty postupně povolujte tak, aby zůstaly naplněné a netřepetaly.
Zadní vítr	Obě plachty naplno povolte a malými pohyby kormidla udržujte požadovaný kurz.
Halsa / vyostření	Při halse převeďte záď přes směr větru a ovládejte plachty při přechodu na druhý bok. Při vyostřování otěže postupně přitahujte. Povel kormidla vlevo či vpravo závisí na aktuálním kurzu lodi.

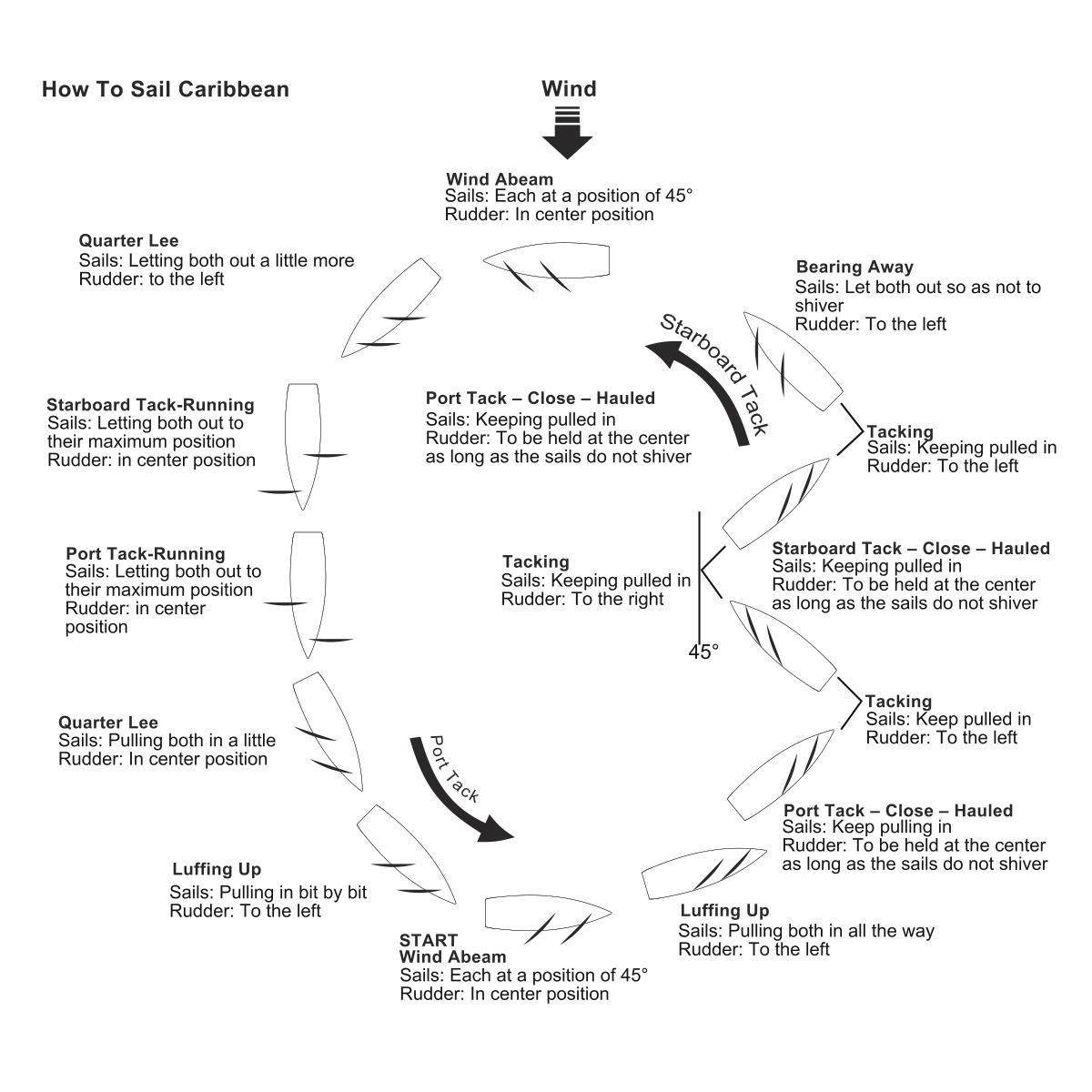

Kurzy vůči větru a příklad plavební dráhy. (Obr. 5)

Po plavbě

1. Nejprve vypněte přijímač OFF, potom vysílač. Odpojte přijímačové baterie.
2. Otevřete kryt paluby a vnitřek nechte úplně vyschnout. Zadržená vlhkost může způsobit korozi a poškození RC vybavení. Loď skladujte podepřenou na stojánku a chraňte takeláž před poškozením.

Příloha

Náhradní díly

Použijte níže uvedená čísla výrobce Joysway a u prodejce ověřte objednací kód KAVAN. Nejde automaticky o kódy KAVAN.

Číslo dílu	Popis
88003	Nerezová takeláž a háček
88004	Sada kormidla
88012	Servo 9 g
88015	Sada ráhen a stěžně
880201	Kýl
880202	Kryt paluby Caribbean
880204	2kanálový vysílač J2C02 2,4 GHz
880205	4kanálový přijímač J2C96R 2,4 GHz
880207	Hlavní plachta a kosatka Caribbean V3

Servis a likvidace

Návod uschovejte. Opravy, platné záruční podmínky a vhodné náhradní díly řešte s prodejcem. Neschválené úpravy nebo použití v rozporu s návodem mohou způsobit úraz a poškození. Elektrická zařízení ani baterie nevyhazujte do směsného odpadu; odevzdejte je do příslušného odděleného sběru.

Rádiové upozornění v původním návodu

Původní návod uvádí shodu s FCC Part 15: zařízení nesmí způsobovat škodlivé rušení a musí přijímat rušení včetně takového, které může vyvolat nežádoucí činnost. Upozorňuje, že neschválené úpravy mohou zrušit oprávnění k provozu. Toto americké upozornění není EU prohlášením o shodě.
